T&S B-1255 User manual

001100-45
Stem Packing
(2 Supplied)
001062-45
(2 Supplied)
O-Ring
001094-45
Seat Washer
(2 Supplied)
Silicon Grease Tube
012665-45
(1 Supplied)
003090-45
Outlet Tip
(1 Supplied)
(2 Supplied)
Spring
000894-45
(1 Supplied)
Handle Screw
003199-45
(1 Supplied)
Handle Nut
003198-45
(2 Supplied)
Bonnet Washer
000974-45
001145-45
Lever Arm
(1 Supplied)
1of 1
Customer/Wholesaler______________________________
Product Specifications:
Scale:
Model No.
Item No.
T&S BRASS AND BRONZE WORKS, INC.
2 Saddleback Cove / P.O. Box 1088
Contractor_______________________________________
04/10/15JRM
B-1255
Retro "Old Style" Glass Fillers
Sheet:
Travelers Rest, SC: 800-476-4103 • Simi Valley, CA: 800-423-0150 • Fax: [phone] • www.tsbrass.com
JHB
JRM Approved:Drawn:
Replacement Parts Kit for
Travelers Rest, SC 29690
Date: 1:1
Architect/Engineer_________________________________
Checked:
This Space for Architect/Engineer Approval
Job Name__________________________Date_________
Model Specified_____________________ Quantity______
Product Compliance:
NSF 61 - Section 9
NSF 372 (Low Lead Content)

Limited One Year Warranty
T&S warrants to the original purchaser (other
than for purposes of resale) that such product
is free from defects in material and workman-
ship for a period of one (1) year from the date
of purchase. During this one-year warranty
period, if the product is found to be defective,
T&S shall, at its options, repair and/or replace
it. To obtain warranty service, products must
be returned to…
T&S Brass and Bronze Works, Inc.
Attn: Warranty Repair Department
2 Saddleback Cove
Travelers Rest, SC 29690
Shipping, freight, insurance, and other
transportation charges of the product to T&S
and the return of repaired or replaced product
to the purchaser are the responsibility of the
purchaser. Repair and/or replacement shall be
made within a reasonable time after receipt by
T&S of the returned product. This warranty does
not cover Items which have received secondary
finishing or have been altered or modified after
purchase, or for defects caused by physical
abuse to or misuse of the product, or shipment
of the products.
Any express warranty not provided herein,
and any remedy for Breach of Contract which
might arise, is hereby excluded and disclaimed.
Any implied warranties of merchantability or
fitness for a particular purpose are limited to
one year in duration. Under no circumstances
shall T&S be liable for loss of use or any special
consequential costs, expenses or damages.
Some states do not allow limitations on
how long and implied warranty lasts or the
exclusion or limitation of incidental or conse-
quential damages, so the above limitations or
exclusions may not apply to you. Specific rights
under this warranty and other rights vary from
state to state.
P/N: 098-003148-45 Rev.3
Date: 02-22-11
Drawn: TEH
Checked: JRM 04-01-11
Approved: JHB 04-01-11
Installation and
Maintenance
Instructions
Deutsch: Installations- und
Wartungsanleitun-
gen
Español: la Instalación y las
Instrucciones de
Mantenimiento
Français: les Instructions
d’Installation et
d’Entretien
B-1200-R Series
Retro Push-Back
Glass Fillers

Exploded View
10
11
10
12
13
6
54
3
2
1
16171819
15
14
7
8
920 21 22
23
24
25
26
B-1200-R
B-1210-R

Retro Glass Filler Assemblies
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Asm, Glass Filler (B-1200-R thru B-1210-R)
Asm, Body - Glass Filler & Pin
Washer
Tip, Glass Filler
Screw, Handle
Nut, Handle
Lever Arm, Blue Lexan
Nut, Volume Control
Stem, Volume Control
Washer, Volume Control
Washer, Bonnet
Packing Stem
Spring
Pushbutton
Hexcap
O-Ring
Asm, Stem
Holder, Seat Washer
Stem
Washer, Seat
Flange (B-1200-R)
Locknut (B-1200-R)
(Items 22 thru 26 used on B-1210-R model)
Pedestal Cube
Pedestal - 8”
Flange
Washer, Pedestal
Locknut
N/A
001030-45
003090-45
003199-45
003198-45
001145-45
000714-25
000834-25
001031-45
000974-45
001100-45
000894-45
000752-25
000623-40
001062-45
N/A
000664-20
000826-20
001094-45
000023-40
000713-20
N/A
000425-40
000024-40
001033-45
002954-45
Part Number Guide
†
†
†
†
†
†
†
†
†
† Items included in B-1255 repair kit

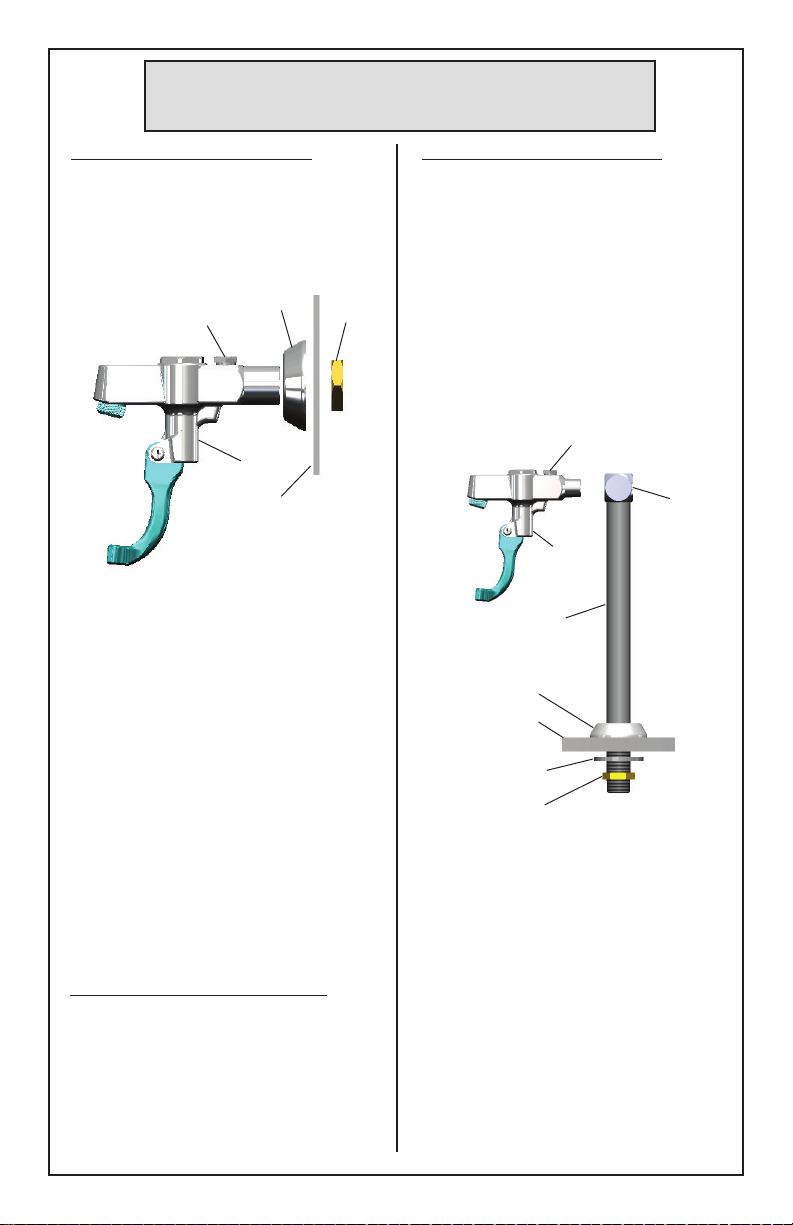

Installation: (B-1200-R)
1. Turn o water supply and drain
lines. Hand tighten no.20 rmly
against no.1and remove no.21 from
no.1.
Installation: (B-1210-R)
1. Turn o water supply and drain
lines.
2. Unscrew and remove no.26 and
no.25 from no.23. Position no.24 to
cover threads of no.23.
3. Place no.23 through 7/8”hole
in countertop. Replace no.25 and
no.26 onto no.23 and tighten
with a wrench at bottom side of
countertop.
2. Drill 7/8” hole in sheet metal.
Insert no.1through hole and screw
no.21 on back of no.1, leaving no.20
free to turn.
3. Apply teon tape or pipe joint
compound to threads of water
supply line. Connect no.1to water
supply line outlet, tightening as far
as possible.
4. Tighten no.20 and no.21 so they
are ush against surface of sink
back.
5. Turn on water supply and check
for leaks.
Flow Adjustment:
To adjust water ow, loosen
no.7with a wrench, then use
screwdriver to turn no.8to desired
setting. Tighten no.7when ow
adjustment is complete.
1
7, 8
23
24
26
25
countertop
4. Screw no.1into no.22 and tighten
rmly.
5. Apply teon tape or pipe joint
compound to threads of no.23,
connect to water supply line inlet.
6. Turn on water supply and check
for leaks.
To adjust water ow see ow
adjustment note for B-1200-R
model.
22
General Instructions
sink back
7, 8 20 21
1

7, 8 20 21
1
Espaldar del
lavatorio
Instalación: (B-1200-R)
1. Cierre la fuente principal de agua
y desagüe las tuberias. Firmemente
aprete a mano la parte No.20 contra la
parte No.1y remueva la parte No.21
de la parte No.1.
Instalación: (B-1210-R)
1. Cierre la fuente principal de agua y
desagüe las tuberias.
2. Destornille y remueva las partes
No.26 y No.25 de la parte No.23.
Posicione la parte No.24 de modo que
cubra las roscas de la parte No.23.
3. Coloque la parte No.23 a través
del hueco de 2 cm en el mostrador.
Coloque de nuevo las partes No.25 y
No.26 en la parte No.23 y aprete con
una llave por la parte posterior del
mostrador.
2. Perfore un hueco de 2.5cm en el
metal laminado, insarte la parte No.1
a través del hueco y atornille la parte
No.21 en la parte posterior de la parte
No.1, dejándo la parte No.20 suelta
para que gire.
3. Aplique cinta para rosca de tubería
o compuesto de coyuntura a las roscas
de las lineas de surtido. Conecte la
parte No.1a la linea de surtido y
aprétela a el máximo trayecto.
4. Aprete las partes No.20 y No.21 a
medida de que estén a rás contra la
parte de atrás del lavatorio.
5. Abra la fuente principal de agua e
inspeccione por ltraciones.
Ajuste De Volumen:
Para ajustar el volumen, aoje la
parte No.7 con una llave, luego
utilize un destornillador para girar
la parte No.8 al ajuste deseado.
Aprete la parte No.7 cuando haya
completado el ajuste del volumen.
4. Atornille la parte No.1entre la parte
No.22 y aprete rmemente.
5. Aplique cinta para rosca de tubería
o compuesto de coyuntura a las roscas
de la parte No.23, conecte a las lineas
de surtido de agua.
6. Abra la fuente principal de agua e
inspeccione por ltraciones.
Para ajustar el volumen, reérase a la
nota en el modelo B-1200-R ajuste de
volumen.
Instrucciones Generales
1
7, 8
23
24
26
25
22
Mostrador

7, 8 21
1
L’Installation: (B-1200-R)
1. Fermer la réserve de l’eau et
égoutter la tuyauterie. Resserrer par
main Nº.20 fermement contre Nº.1
et enlever Nº.21 de Nº.1.
le dos de
l’évier
L’Installation: (B-1210-R)
1. Fermer la réserve de l’eau et
égoutter la tuyauterie.
2. Dévisser et enlever Nº.26 et Nº.25
de Nº.23. Placer Nº.24 pour couvrir
les lets de Nº.23.
3. Mettre Nº.23 à travers le trou de
2cm dans le comptoir. Remplacer
Nº.25 et Nº.26 sur Nº.23 et resserrer
avec une clef au fond du comptoir.
2. Percer un trou de 2cm dans la tôle.
Insérer Nº.1à travers le trou et visser
Nº.21 sur le dos de Nº.1, en laissant
Nº.20 libre à tourner.
3. Appliquer le ruban en Téon ou
le composé pour les tuyaux aux
lets des tuyaux qui fournir l’eau.
Brancher Nº.1à la sortie du tuyau qui
fournir l’eau.
4. Resserrer Nº.20 et Nº.21 pour être
au même niveau de la surface du
dos de l’évier.
5. Recommencer l’eau et vérier s’il
ya a des fuites.
Le Réglage De La Circulation:
Pour régler la circulation de l’eau,
desserrer Nº.7 avec une clef, puis
utiliser un tournevis pour tourner
Nº.8 jusqu’ au réglage désiré.
Resserrer Nº.7quand le réglage de
la circulation être complet.
4. Visser Nº.1dans dans Nº.22 et
resserrer fermement.
5. Appliquer le ruban en Téon ou le
composé pour les tuyaux aux lets
de Nº.23, brancher à l’arrivée du
tuyau qui fournir l’eau.
6. Recommencer l’eau et vérier s’il
ya a des fuites.
Pour régler la circulation de l’eau,
voir la note pour le réglage du
modèle B-1200-R.
Instructions Générales
1
7, 8
23
24
26
25
22
20
le comptoir

7, 8 21
1
20
Installation: (B-1200-R)
1. Wasserzufuhr abstellen und
Leitungen entleeren. Mit der Hand
Nr.20 fest gegen Nr.1anziehen und
Nr.21 von Nr.1entfernen.
Beckenrückwand
Installation: (B-1210-R)
1. Wasserzufuhr abstellen und
Leitungen entleeren.
2. Nr.26 und Nr.25 von Nr.23
losschrauben und entfernen. Nr.24
so ausrichten, daß das Gewinde von
23 bedeckt wird.
3. Nr.23 durch das 2cm große Loch
in der Abdeckplatte stecken. Nr.25
und Nr.26 wieder auf 23 aufsetzen
und mit einem Schraubenschlüssel
auf der Unterseite der Abdeckplatte
festziehen.
2. Ein 2cm Loch in das Blech bohren.
Nr.1durch das Loch führen und
Nr.21 auf die Rückseite von Nr.1
schrauben. Sicherstellen, daß sich
Nr.20 drehen läßt.
3. Teonband oder Rohrdichtmasse
auf das Gewinde der Wasserzufuhr-
leitung auftragen. Nr.1mit dem
Wasserausußrohr verbinden, so
fest wie möglich anziehen.
4. Nr.20 and Nr.21 anziehen, so daß
sie glatt gegen die Oberäche der
Beckenrückwand anliegen.
5. Wasserzufuhr andrehen und auf
Lecks prüfen.
Flußeinstellung:
Um den Wasseruß einzustellen,
Nr.7mit einem Schraubenschlüssel
losdrehen und dann mit dem
Schraubenzieher Nr.8auf die
gewünschte Einstellung drehen. Nach
Beendigung der Flußeinstellung Nr.7
anziehen.
Allgemeine Anleitungen
1
7, 8
23
24
26
25
22
Abdeckplatte
4. Nr.1in Nr.22
schrauben und fest anziehen.
5. Teonband oder Rohrdichtmasse
auf das Gewinde von 23 auftragen,
mit dem Wasserzufuhrrohr
verbinden.
6. Wasserzufuhr andrehen und auf
Lecks prüfen.
Zur Einstellung des Wasserusses
wird auf die Anmerkung zum
Wasseruß für das Modell B-1200-R
verwiesen.

RELATED T&S BRASS PRODUCT LINE
B-1230-R
Water Station
T&S BRASS AND BRONZE WORKS, INC.
A rm commitment to application-engineered plumbing products
2 Saddleback Cove, P.O. Box 1088 T & S Brass-Europe
Travelers Rest, SC 29690 ‘De Veenhoeve’
Phone: [phone] Oude Nieuwveenseweg 84
Fax: [phone] CW Nieuwveen
E-mail: [email protected] The Netherlands
