T&S B-0665-BST Series User manual

Installation and
Maintenance
Instructions
Limited One Year Warranty
T&S warrants to the original purchaser (other
than for purposes of resale) that such product is
free from defects in material and workmanship
for a period of one (1) year from the date of
purchase. During this one-year warranty period,
if the product is found to be defective, T&S shall,
at its options, repair and/or replace it. To obtain
warranty service, products must be returned
to...
T&S Brass and Bronze Works, Inc.
Attn: Warranty Repair Department
2 Saddleback Cove
Travelers Rest, SC 29690
Shipping, freight, insurance, and other
transportation charges of the product to T&S
and the return of repaired or replaced product
to the purchaser are the responsibility of the
purchaser. Repair and/or replacement shall be
made within a reasonable time after receipt by
T&S of the returned product. This warranty does
not cover Items which have received secondary
finishing or have been altered or modified after
purchase, or for defects caused by physical
abuse to or misuse of the product, or shipment
of the products.
Any express warranty not provided herein, and
any remedy for Breach of Contract which might
arise, is hereby excluded and disclaimed. Any
implied warranties of merchantability or fitness
for a particular purpose are limited to one year in
duration. Under no circumstances shall T&S be
liable for loss of use or any special consequential
costs, expenses or damages.
Some states do not allow limitations on how
long and implied warranty lasts or the exclusion
or limitation of incidental or consequential dam-
ages, so the above limitations or exclusions may
not apply to you. Specific rights under this war-
ranty and other rights vary from state to state.
P/N: 098-009518-45 Rev.2
Date: 05-15-06
Drawn: TEH
Checked: DHL 07-13-06
Approved: JHB 07-13-06
Surgical Sink and
Service Sink Faucets
with Built-In Stops
B-0665-BST Series
Deutsch: Installations- und
Wartungsanleitun-
gen
Español: la Instalación y las
Instrucciones de
Mantenimiento
Français: les Instructions
d’Installation et
d’Entretien

Exploded View
*Some items are listed for instructional
purposes and may not be sold as separate parts.
2

Part Number Guide
3
Service Sink Faucet Assemblies
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
Asm, Base Faucet
Body, Faucet
Asm, Flange Coupling
Washer, Coupling Flange
Asm, BST Spindle & Insert
Nipple, Close 1/2 HWL
Asm, Eterna w/ Spring Checks & Handle (Cold)
Asm, Eterna w/ Spring Checks & Handle (Hot)
Handle, Lever (Blank)
Index, Button (Red / Hot)
Index, Button (Blue / Cold)
Screw, Handle
Asm, Vacuum Breaker, 1/2”
Spout
Asm, Upper Nozzle Support
Rod, Support
Screw, Wall Mount
Pin, Coiled 3/16” x 1/2” S.S.
Flange
B-0665-BSTP
*
002893-40
001019-45
163A
002534-25
002711-40
002712-40
001638-45
001661-45
001660-45
000922-45
B-0969
*
009546-40
005060-40
000915-45
004713-25
003007-40

4

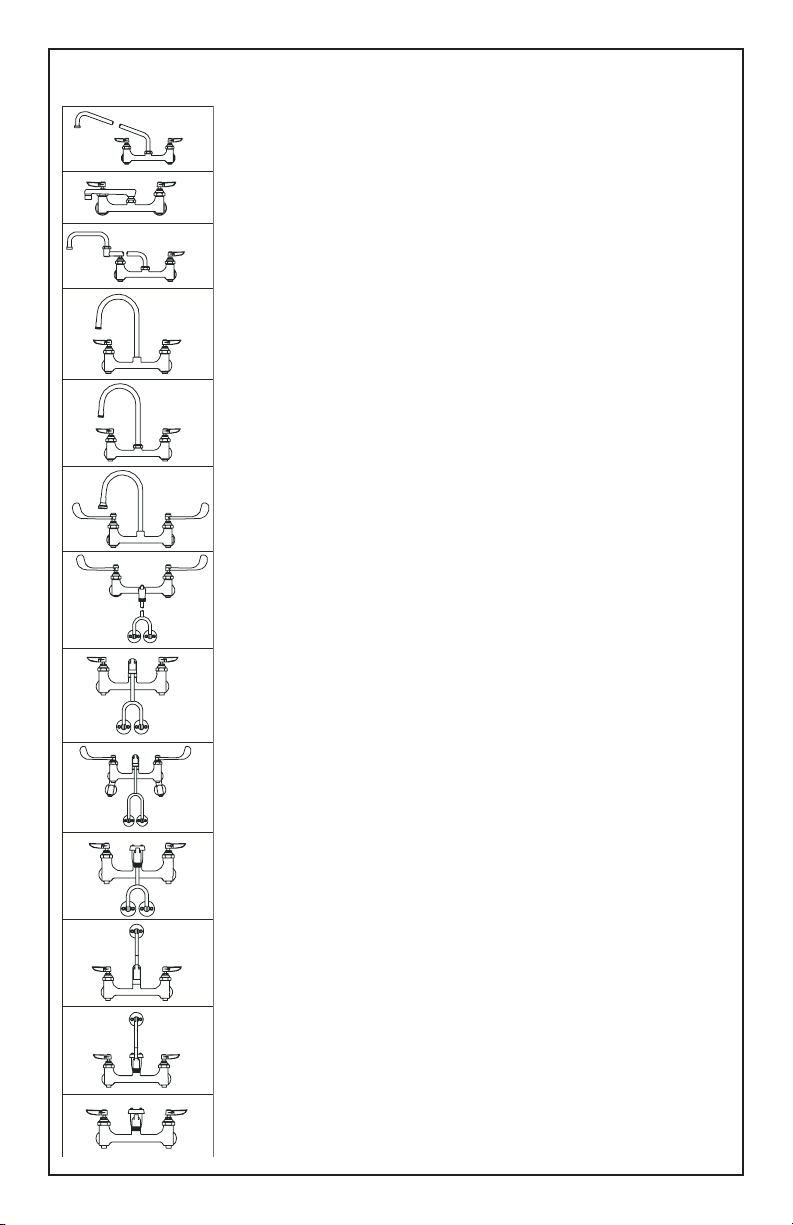

Models with Built-In Stops (-BST)
B-0230-BST
B-0231-BST
B-0232-BST
B-0234-BST
B-0265-BST
B-0266-BST
B-0267-BST
B-0330-BST
B-0331-BST
B-0350-BST
B-0351-BST
B-0352 & -04
B-0353 & -04
B-0363
B-0650-BSTP
B-0650-BSTR
B-0652
B-0655-BSTP
B-0655-BSTR
B-0657-BST
B-0660-BSTP
B-0660-BSTR
B-0665-BSTP
B-0665-BSTR
B-0674-BSTP
B-0674-BSTR
Sink mixing faucet with 18” swing nozzle; lever handles
Sink mixing faucet with 12” swing nozzle; lever handles
Sink mixing faucet with 16” swing nozzle; lever handles
Sink mixing faucet with 6” cast spout; lever handles
Combo sink faucet w/ 18” double-joint swing nozzle
Combo sink faucet w/ 15” double-joint swing nozzle
Combo sink faucet w/ 12” double-joint swing nozzle
Combo sink faucet w/ rigid gooseneck; lever handles
Combo sink faucet w/ swivel gooseneck; lever handles
Surgical sink fct w/rigid gooseneck; 6” WH; rosespray
Surgical sink fct w/rigid gooseneck; 6” WH; stream reg.
Surgical sink fct w/rigid GN; 6” & 4” WH; rosespray
Surgical sink fct w/rigid GN; 6” & 4” WH; stream reg.
Service sink fct w/VB nozzle; 6” WH; bottom brace
Service sink fct w/pail hook nzl; btm brace; polished
Service sink fct w/pail hook nzl; btm brace; rough
Service sink fct; 6” wrist-action handles; bottom brace
Service sink fct w/VB nozzle; bottom brace; polished
Service sink fct w/VB nozzle; bottom brace; rough
Service sink fct w/VB nozzle; 6” WH; bottom brace
Service sink fct w/pail hook nozzle; top brace; polished
Service sink fct w/pail hook nozzle; top brace; rough
Service sink fct w/VB & pail hook; top brace; polished
Service sink fct w/VB & pail hook; top brace; rough
Service sink fct w/VB & pail hook nozzle; polished
Service sink fct w/VB & pail hook nozzle; rough

5
Faucet Installation:
5. Shut off water supply and drain
lines. Drill (2) two 7/8” [2.2 cm] holes in wall
or backsplash of sink, 8” [20 cm] center to
center, where you are installing no.1.
6. Apply teflon tape or pipe joint compound to
threads of water supply lines.
Note: This is a general instructional example of units using -BST.
Nozzles should be installed on unit first.
Nozzle Installation: ex. model B-0665-BST
1. Remove no.6from both sides of no.1.
2. Apply Loctite #680 to threads of no.5and no.12.
3. Insert no.12 into no.11. Thread no.5into no.11,
then rotate no.11 into no.1until tight with no.12
facing front of sink.
4. Replace no.6into no.1following
nozzle installation.
General Instructions
17
7. Remove no.2from no.1and attach no.2to water supply lines flush against
wall. Tighten by hand. Trim supply lines if necessary.
8. Attach no.1to no.2, adjusting center to center fit by turning no.2if needed.
Make sure no.3remains in place. Tighten no.2firmly with a wrench.
9. Turn on water supply and check for leaks.
Upper Nozzle Support Installation:
10. Attach no.14 to no.12 by screwing no.14 into clevis on no.12.
11. Position no.17 against wall. Mark holes and secure no.17 to wall using
no.15.
Adjusting Built-in Stops:
Insert a screwdriver to adjust no.4at the base of
no.1on each side. Water should be turned on
for this procedure. no.4 adjusting
screw
Close Stop
turn clockwise
Open Stop
turn counter-
clockwise Botton view of faucet body
and Built-in Stop
15
14
16
11
12
6
5
1
43
2wall
water
supply
line
apply loctite
clevis

6
Instrucciones Generales
Nota: Esto es un ejemplo general instruccional de unidades que utilizan - BST. (Inter-
ceptor Incorporado.) Primero se debe de instalar las boquillas.
Instalación De Boquilla: Ejem. Modelo B-0665-BST
1. Remuéva la parte No.6de ambos lados de la parte No.1.
2. Aplique Loctite #680 a las roscas de las partes No.5y No.12.
3. Insarte la parte No.12 dentro de la parte No.11.
Enrosque la parte No.5dentro de la parte No.11, luego
gire la parte No.11 dentro de la parte No.1hasta que aprete
con la parte No.12 orientada hacia
el frente del lavatorio.
4. Después de la instalación de la
boquilla coloque de nuevo la parte
No.6 dentro de la parte No.1.
Parte no.4 tornillo
de ajuste
Detenedor cer-
rado gire a la
derecha
Detenedor
Abierto gire a la
izquierda Vista posterior de la canilla y
Detenedor incorporado
Instalación De La Canilla:
5. Cierre la fuente de agua y desagüe las tuberias. Perfore
(2) dos huecos de 2 cm en la pared o el espaldar del lavatorio,
con 20 cm de centro a centro donde la parte No.1será instalada.
6. Aplique cinta de Teflon o compuesto de coyuntura a las
roscas de las lineas de surtido.
7. Remuéva la parte No.2de la parte No.1y conecte la parte No.2a las
lineas de surtido pareja con la pared. Aprete a mano. Si es necesario recorte
las lineas de surtido.
8. Conecte la parte No.1a la parte No.2, ajustando la medida de centro a centro girando
la parte No.2si es necesario. Asegúrese que la parte No.2permanezca situada. Con una
llave aprete firmemente la parte No.2.
9. Abra el surtido de agua e inspeccione por filtraciones.
Ajuste De Los Detenedores Incorporados:
Para ajustar la parte No.4insarte un destornillador por
debajo de la parte No.1en ambos lados. El agua debe
estar abierta para este proceso.
Instalación De Soporte Superior:
10. Conecte la parte No.14 a la parte No.12 atornillando la parte No.14 dentro de la abra-
zandera en la parte No.12.
11. Coloque la parte No.17 contra la pared. Señale los huecos y asegure la parte No.17 a
la pared usando la parte No.15.
17
15
14
16
11
12
6
5
1
43
2
Lineas de
surtido
Pared
aplique Loctite
Abrazadera

7
Instructions Générales
Celui-ci être un exemple générale et instructif des élément s qui utiliser
BST
Les ajutages devoir être installer au début.
L’Installation De L’Ajutage: ex. modèle B-0665 -BST
1. Enlever Nº.6de chaque côté de Nº.1.
2. Appliquer “loctite #680” aux filets de Nº.5et Nº.12.
3. Insérer Nº.12 dans Nº.11. Mettre Nº.5dans Nº.11,
puis tourner Nº.11 dans Nº.1jusqu’il être bien
serrer et avec Nº.12 vers la face
de l’évier.
4. Remplacer Nº.6dans Nº.1après
l’installation de l’ajutage.
Nº.4 reglant
la vis
Fermer l’arrêt tourner
dans le sens des ai-
guilles d’une montre
Ouvert l’arrêt tourner
dans le sens inverse
des aiguilles d’une
montre
La vue du fond du corps du
robinet et l’arrêt encastré
L’Installation du Robinet:
5. Fermer la réserve de l’eau et égoutter la tuy-
auterie. Percer (2) deux trous de 2.2cm dans
le mur ou le garde-boue de l’ évier 20cm de
centre à centre où vous aller installer Nº.1.
6. Appliquer le ruban en Téflon ou le composé pour
les tuyaux aux tuyaux qui fournir l’eau.
7. Enlever Nº. 2de Nº.1et attacher Nº.2aux tuyaux qui fournir l’eau au même
niveau du mur. Resserrer par le main. Couper les tuyaux qui fournir l’eau si
nécessaire.
8. Attacher Nº.1à Nº.2, en réglant l’ajustement centre à centre en tournant Nº.2
si nécessaire. Soyez certain que Nº.3 rester à sa place. Resserer Nº.2ferme-
ment avec une clef anglaise.
9. Recommencer l’eau et vérifier s’il y a des fuites.
La Réglage des Arrêts Encastrés:
Insérer un tournevis pour régler Nº.4à la
base de Nº.1sur chaque côté. On devoir déjà
recommencer l’eau pour ce processus.
L’Installation du Support de L’Ajutage en Haut:
10. Attacher Nº.14 à Nº.12 en vissant Nº.14 dans le clevis sur Nº.12.
11. Mettre Nº.17 contre le mur. Marquer les trous et attacher Nº.17 au mur en
utilisant Nº.15.
17
15
14
16
11
12
6
5
1
43
2
le mur
le tuyau qui fournir l’eau
appliquer
“Loctite”
clevis

8
Allgemeine Anleitungen
Anmerkung: Die ist ein allgemeines Installationsbeispiel für Armaturen, die BST
verwenden. Düsen sollten zuerst auf die Einheit installiert werden.
Einbau des Schwenkarms - Modell B-0665-BST
1. Nr. 6beidseitig von Nr. 1entfernen.
2. Für die Gewinde von Nr. 5und Nr. 12 Loctite 680 verwenden.
3. Nr. 12 in Nr. 11 einfügen, Nr. 5in Nr. 11 einschrauben,
dann Nr. 11 in Nr. 1eindrehen, bis Nr. 12 - in Richtung
Vorderseite des Spültisches - festsitzt.
4. Nach dem Einbau des Schwenkarms
Nr. 6in Nr. 1einsetzen.
Justierschraube Nr. 4
Anschlag für
Geschlossen:
im Uhrzeigersinn
drehen
Anschlag für Offen:
gegen den Uhrzeiger-
sinn drehen untere Ansicht des
Wasserhahnkörpers und
eingebaute Anschläge
Einbau des Wasserhahns:
5. Den Wasserzulauf schließen und die
Leitungen leeren. Zwei 2 cm Löcher in
die Wand oder die Rückwand der Spüle - je
nachdem, wo Nr. 1installiert werden soll - mit
einem Mittenabstand von 20 cm bohren.
6. Für die Gewinde der Wasserzuleitungen Teflonband oder
Rohrdichtungsmasse verwenden.
7. Nr. 2von Nr. 1entfernen und Nr. 2bündig zur Wand auf die
Wasserzulaufleitungen aufdrehen. Mit der Hand festziehen.
Zulaufleitungen bei Bedarf kürzen.
8. Nr. 1an Nr. 2befestigen, wobei auf mittigen Sitz zu achten ist
und bei Bedarf Nr. 2gedreht werden kann. Sicherstellen, daß
Nr.3an Ort und Stelle verbleibt! Nr. 2mit einem Schrauben-
schlüssel festdrehen.
9. Wasserzulauf andrehen und auf Dichtigkeit überprüfen.
Eingebaute Anschläge justieren:
Mit einem Schraubendreher an der Basis von Nr. 1
auf beiden Seiten justieren. Das Wasser soll wie folgt
an- bzw. abgedreht werden:
Einbau des oberen Schwenkarms:
10. Nr. 14 an Nr. 12 befestigen, indem Nr. 14 an dem Hebel auf Nr. 12 angeschraubt wird.
11. Nr. 17 an der Wand in Position bringen. Löcher markieren und Nr. 17 mit Hilfe von
Nr. 15 an der Wand sichern.
17
15
14
16
11
12
6
5
1
43
2wand
Wasserzulaufleitung
Loctite
verwenden
Hebel

T&S BRASS AND BRONZE WORKS, INC.
A firm commitment to application-engineered plumbing products
2 Saddleback Cove, P.O. Box 1088, T & S Brass-Europe
Travelers Rest, SC 29690 ‘De Veenhoeve’
Phone: [phone] Oude Nieuwveenseweg 84
Fax: [phone] CW Nieuwveen
E-mail: [email protected] The Netherlands

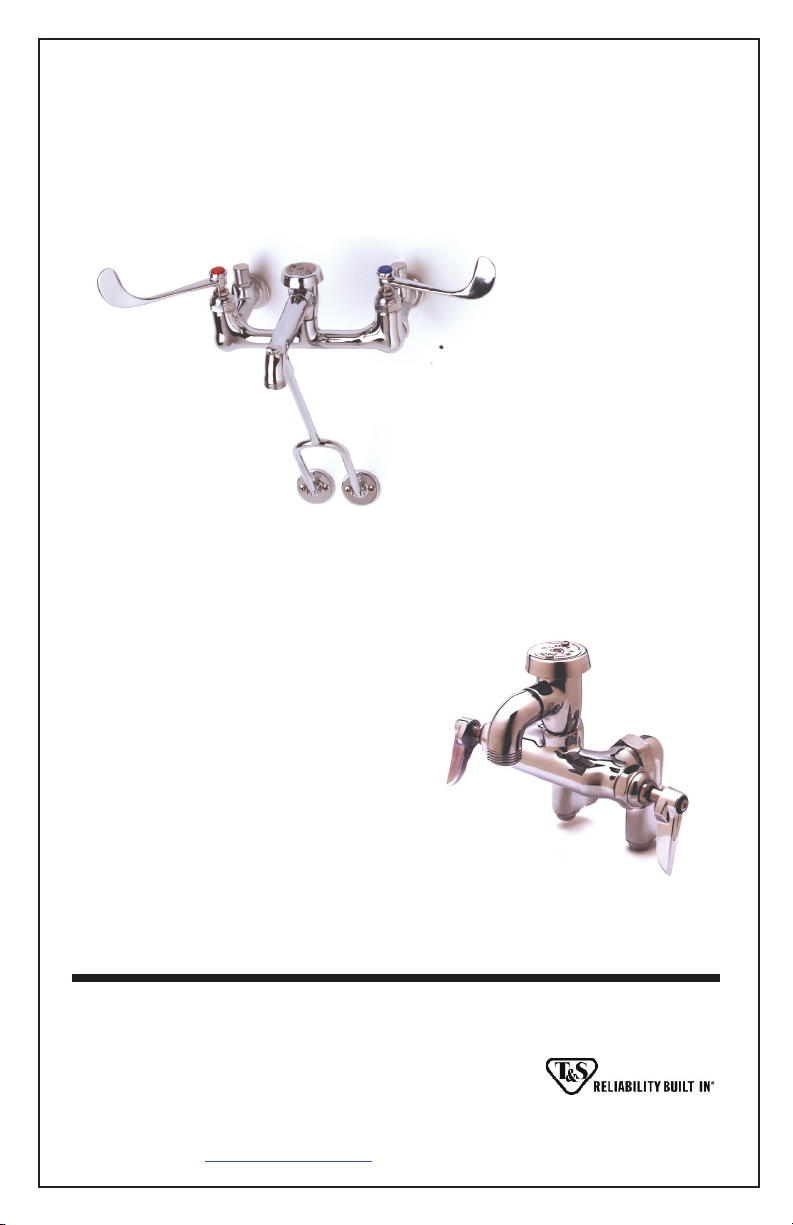

RELATED T&S BRASS PRODUCT LINE
B-0669
Service Sink Faucet
B-0657
Service Sink Faucet
