WETTERSTATION
Betriebsanleitung
MERKMALE:
Die Wetterstation
Funkgesteuerte DCF-Zeit mit manueller Einstelloption
Einstellung Zeitsignalempfang Ein/Aus
Anzeige von Wochentag, Tagesdatum und Monat (Jahresanzeige nur im
Einstellmodus)
Batteriefach

2
Zeitzonenoption (-2 Std bis +5 Std)
Einstellung von Sommer-/Winterzeit (DST= Daylight saving time)
Weckalarm-Einstellung
Temperaturanzeige in Celsius (°C)
Raumtemperaturanzeige mit Speicherung der MIN/MAX-Werte
Außentemperaturanzeige mit Speicherung der MIN/MAX-Werte sowie Datum und Zeit
von deren Eintritt
Rückstellmöglichkeit aller MIN/MAX-Speicherwerte
Anzeige von Raum- und Außenbereichsluftfeuchtigkeit in RH%
Wettervorhersage mit Wettertendenzanzeige
Anzeige des Verlaufs des relativen Luftdrucks der vergangenen 12 Stunden
LCD-Kontrasteinstellung
Batterietiefstandsanzeige
Tischaufstellung

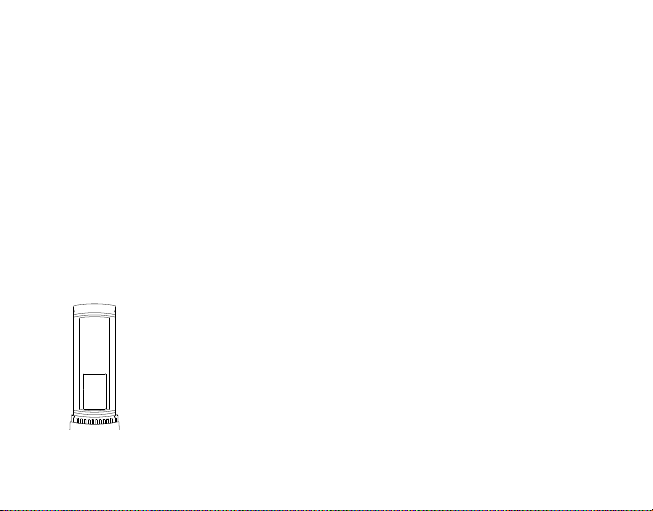

Thermo-Hygro-Außensender
Fernübertragung der Außenbereichsmesswerte zur Wetterstation per
868 MHz-Signal
Gehäuse wandmontierbar
Montage bitte an einem geschützten Ort zur Vermeidung von
Beeinflussung durch Regen oder direkte Sonneneinstrahlung

3
EINLEGEN UND ERSETZEN DER BATTERIEN IM THERMO-HYGRO-
AUSSENSENDER
Der Außensender arbeitet mit 2 x 1,5 V-Batterien vom Typ Micro AAA, IEC LR3.
Zur Installation und zum Ersetzen der Batterien folgen Sie bitte den Schritten
unten:
1. Entfernen Sie den Batteriefachdeckel, indem Sie ihn mit dem Daumen
nach oben schieben.
2. Batterien unter Beachtung der korrekten Polarität (siehe Markierung im
Batteriefach) einlegen.
3. Batteriefachdeckel wieder einsetzen und nach unten schieben.
EINLEGEN UND ERSETZEN DER BATTERIEN IN DER WETTERSTATION
Die Wetterstation arbeitet mit 2 x 1,5 V-Batterien von Typ C, IEC LR14. Zur Installation und
zum Ersetzen der Batterien folgen Sie bitte den Schritten unten:
1. Entfernen Sie den Batteriefachdeckel,
indem Sie ihn mit dem Daumen nach
oben schieben.
2. Batterien unter Beachtung der korrekten
Polarität (siehe Markierung) einlegen.
3. Batteriefachdeckel wieder einsetzen.
Hinweis:
Im Falle eines Batteriewechsels bei einer der
Einheiten müssen alle Einheiten gemäß

4
Abschnitt “Grundeinstellung“ neu eingestellt werden. Dies ist nötig, da der Außensender bei
Inbetriebnahme einen Zufallssicherheitscode an die Wetterstation sendet, der von dieser
innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und gespeichert werden
muss.
BATTERIEWECHSEL:
Um eine optimale Funktion zu gewährleisten, wird empfohlen, die Batterien aller Einheiten
einmal jährlich zu erneuern.
Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie
Altbatterien nur bei den hierfür vorgesehenen Sammelstellen.
GRUNDEINSTELLUNG
1. Legen Sie zuerst die Batterien in den Außensender ein (siehe dazu “Einlegen und
Ersetzen der Batterien im Thermo-Hygro-Außensender”).
2. Legen Sie innerhalb von 2 Minuten nach Aktivierung des Außensenders die Batterien
in die Wetterstation ein (siehe dazu “Einlegen und Ersetzen der Batterien in der

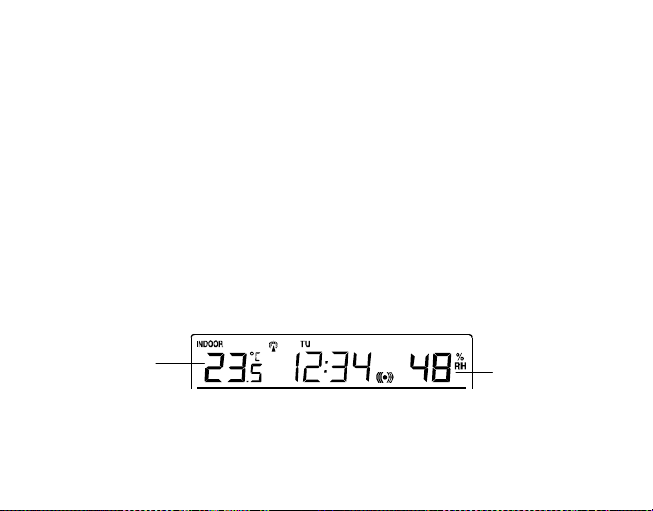

Wetterstation”). Sobald die Batterien eingelegt sind, werden alle Segmente der LCD-
Anzeige kurz aufleuchten. Im Anschluss werden die Raumtemperatur und -
luftfeuchtigkeit sowie die Zeit als 00:00 zur Anzeige kommen. Werden diese
Informationen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm angezeigt, so
müssen alle Batterien für mindestens 60 Sekunden entnommen und dann neu
eingesetzt werden. Kommen die Raumdaten wie gewünscht zur Anzeige, so kann mit
dem nächsten Schritt fortgefahren werden.
3. Nachdem alle Batterien eingelegt sind, wird die Wetterstation beginnen, Daten vom

5
Außensender zu empfangen. Es sollten nun die Temperatur- und
Luftfeuchtigkeitsdaten des Außenbereichs auf der Wetterstation zur Anzeige kommen.
Ist dies nicht innerhalb von 2 Minuten der Fall, so müssen die Batterien aus beiden
Geräteeinheiten entnommen werden und die Grundeinstellung ist ab Schritt 1 erneut
durchzuführen.
4. Zur Sicherstellung einer guten 868 MHz-Datenübertragung sollte die Entfernung
zwischen der Wetterstation und dem Außensender nicht mehr als 100 m betragen
(siehe Hinweise zu “Platzierung”und “868 MHz-Empfang”).
Hinweis:
Stellen Sie im Falle eines Batteriewechsels bei den Einheiten sicher, dass die
Batterien nicht aus den Kontakten springen. Warten Sie nach einer Batterieentnahme
mindestens 1 Minute mit dem Wiedereinlegen der Batterien, da sonst Start- und
Übertragungsprobleme auftreten können.
5. Nachdem die Testphase für den Empfang der Außenbereichsdaten beendet ist,
beginnt das DCF-Sendemastsymbol in der oberen linken Ecke des LCD-Bildschirms
zu blinken. Dies zeigt an, dass die Uhr das DCF-Signal erkannt hat und versucht, es
zu empfangen. Wird das Zeitcodesignal empfangen, bleibt die Anzeige des DCF-
Symbols permanent sichtbar und die Uhrzeit wird angezeigt.
FUNKGESTEUERTER ZEITEMPFANG
Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsium-Atom-Funkuhr, die von der
Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird und die über eine
Abweichung von weniger als einer Sekunde in einer Mio. Jahren verfügt. Diese Zeit wird
codiert und als DCF-77-Frequenzsignal (77,5 kHz) von einem Sender in Mainflingen bei
Frankfurt über einen Sendebereich von etwa 1.500 km ausgestrahlt. Ihre Wetterstation

6
empfängt dieses Signal, wandelt es um und zeigt Ihnen unabhängig von Sommer oder
Winter stets die exakte Zeit.
Die Empfangsqualität des Signals ist überwiegend von den geografischen und baulichen
Gegebenheiten abhängig. Im Normalfall sollten in einem Radius von 1.500 km um Frankfurt
keine Empfangsprobleme auftreten.
Der DCF-Signalempfang findet zweimal täglich um 2:00 und 3:00 Uhr morgens statt. Ist auch
der Empfang um 3:00 Uhr nicht erfolgreich, so findet bis 6:00 Uhr früh oder bis zum
erfolgreichen Empfang jeweils zur vollen Stunde ein weiterer Empfangsversuch statt. Bleibt
auch der Empfangsversuch um 6:00 Uhr erfolglos, so findet der nächste Empfangsversuch
erst wieder am nächsten Morgen um 2:00 Uhr statt.
Blinkt das Symbol, wird aber keine Uhrzeit eingestellt oder erscheint das DCF-Symbol gar
nicht, so beachten Sie bitte folgende Punkte:
Es wird empfohlen, einen Mindestabstand von 1,5 –2 Metern zu eventuell störenden
Geräten wie Computerbildschirmen, Fernsehgeräten, usw. einzuhalten.
In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das empfangene Signal
zwangsläufig schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe
und/ oder mit der Vorder- oder Rückseite in Richtung des DCF-77-Senders in Frankfurt
auszurichten.
Nachts sind die atmosphärischen Störungen gewöhnlich geringer und ein Empfang ist
in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die
Genauigkeitsabweichung unter 1 Sekunde zu halten.
FUNKTIONSTASTEN:
Wetterstation:
Die Wetterstation verfügt über 4 leicht bedienbare Funktionstasten:

7
SET-Taste (Einstellung)
Drücken und halten Sie die Taste für 2 Sekunden zum Eintritt in folgende manuelle
Einstellmodi: LCD-Kontrast, Zeitzone, Zeitsignalempfang Ein/Aus (ON/OFF), Sommer-
/Winterzeit Ein/Aus (ON/OFF), manuelle Zeiteinstellung und Kalender.
Zum Beenden des Alarmsignals
+ -Taste (Plus)
Zur Erhöhung/Änderung der Werte in den Einstellmodi
Zur Umschaltung zwischen den Anzeigen von Zeit / Tagesdatum / Luftfeuchtigkeit /
Sekunden
Zum Beenden des Alarmsignals
MIN/MAX-Taste
Zur Umschaltung zwischen den MIN/MAX-Temperaturen des Raum- und
Außenbereichs
Zur Verminderung/Änderung der Werte in den Einstellmodi
Drücken und halten Sie die Taste für 3 Sekunden zur Rückstellung aller gespeicherten
MIN/MAX-Temperaturen des Raum- und Außenbereichs auf die aktuellen Werte

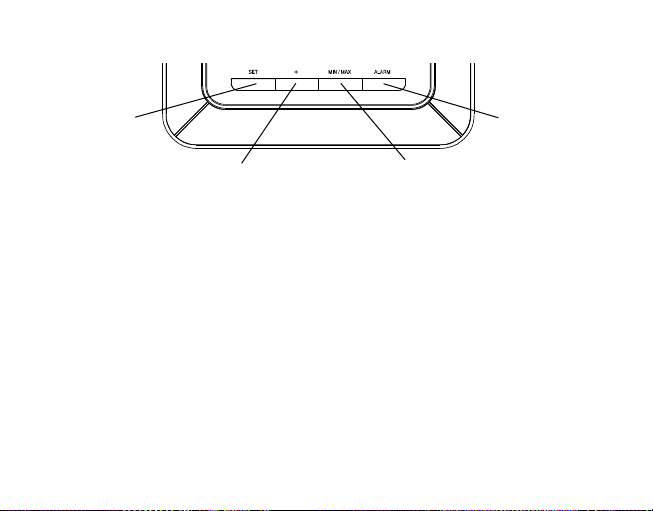

SET-
Taste
+-Taste
MIN/MAX-Taste
ALARM-
Taste

8
Zum Beenden des Alarmsignals

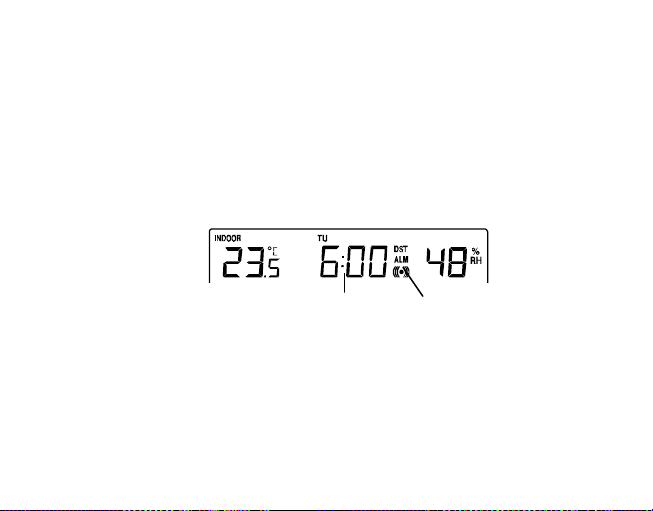

ALARM-Taste
Zur Aktivierung/Deaktivierung des Alarms und der Alarmzeitanzeige
Drücken und halten Sie die Taste für 2 Sekunden zum Eintritt in den
Alarmeinstellmodus
Zum Beenden des Alarmsignals
Zum Verlassen des manuellen Einstellmodus
LCD-BILDSCHIRM
Der LCD-Bildschirm ist in 3 Sektionen aufgeteilt. Diese dienen der Anzeige der Informationen
für Zeit/Kalender, Innenraumdaten, Wettervorhersage und Luftdruckhistorie sowie
Außenbereichsdaten.

9
* Wird das Signal von der Wetterstation erfolgreich empfangen, so ist das Symbol für die
Außenbereichsdaten sichtbar (nicht sichtbar bei erfolglosem Empfang). Dadurch kann der
Benutzer auch leicht erkennen, ob der letzte Empfangsversuch erfolgreich (Symbol Ein) oder
erfolglos war (Symbol Aus).

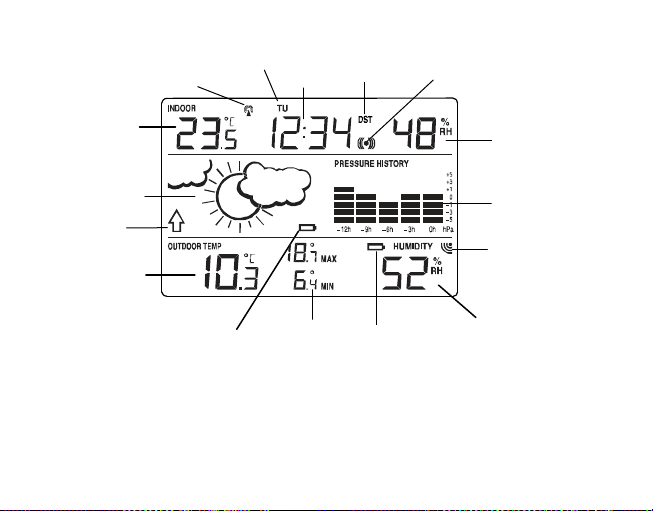

Zeitempfangs-symbol
(DCF-Zeit)
MIN/MAX
Außentemperatur
Raum-
luftfeuchtigkeit
in RH%
Batterietiefstands-
anzeige
(Wetterstation)
Wetter-
vorhersage-
symbol
Balkengrafik der
Luftdruckhistorie
Signalempfangs-
anzeige* für
Außenbereichs-
daten
Wetter-
tendenz-
anzeige
Batterietiefstands-
anzeige
(Außensender)
Außen-
temperatur
in °C
Wochentag
Raum-
temperatur
in °C
Zeit
Alarmsymbol
Außen-
luftfeuchtigkeit
in RH%
Sommerzeit-
anzeige

10
MANUELLE EINSTELLUNGEN
Die folgenden manuellen Einstellungen können durch Drücken und Halten der SET-Taste
geändert werden:
LCD-Kontrasteinstellung
Zeitzoneneinstellung
Einstellung Zeitsignalempfang EIN/AUS
Einstellung Sommer-/Winterzeit (DST) EIN/AUS
Manuelle Zeiteinstellung
Kalendereinstellung
LCD-KONTRASTEINSTELLUNG
Der LCD-Kontrast kann in 8 Stufen von LCD 0 bis LCD 7 (Voreinstellung LCD 3) eingestellt
werden.

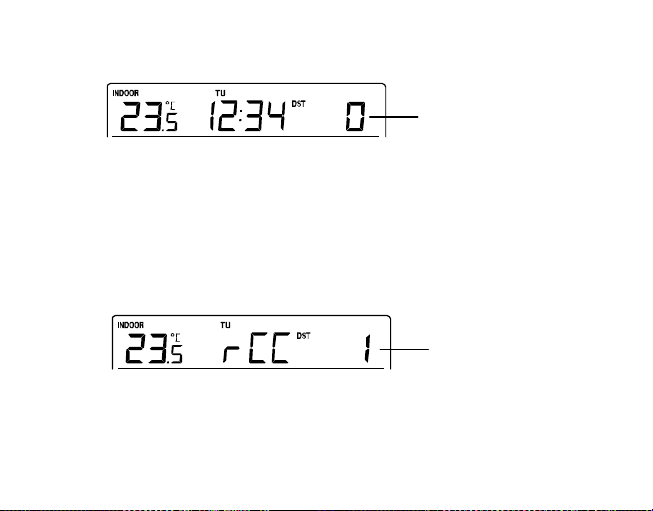

1. Die LCD-Kontraststufe beginnt zu blinken.
2. Benützen Sie die + - oder MIN/MAX-Taste zur Auswahl der gewünschten
Kontraststufe.
3. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in die
ZEITZONENEINSTELLUNG die SET-Taste.
blinkend
