TEKTRO TANK User manual

TANK
Owner's Manual

About Manual
This manual contains details of the product, information on its operation and maintenance, and other helpful tips for owners. Read it carefully and familiarize
yourself with the E-Bikesbefore using it to ensure safe use, reduce risk of damage and premature wear, and prevent accidents. Be sure to retain this
manual as your convenient E-Bikesinformation source.
Because it is impossible to anticipate every situation or condition which can occur while riding, this manual makes no representations about the safe use of
our bicycles under all conditions. There are risks associated with the use of any bicycle which cannot be predicted or avoided, and which are the sole
responsibility of the rider. You should keep this manual, along with any other documents that were included with your bicycle, for future reference, however all
content in this manual is subject to change or withdrawal without notice. Assembly and first adjustment of your E-Bikesrequires special tools and skills, and it
is recommended that this be performed by a trained bicycle mechanic if possible.
This manual contains many Warnings and Cautions concerning safe operation, and consequences if proper setup, operation and maintenance
guidelines are not followed. All information in this manual should be carefully reviewed.
The safety grade color of Caution is orange, and if
not avoided, may result in moderate or serious injury.
Users should also pay special attention to information
marked in this manual beginning with “NOTICE”
1
The safety grade color of Warning is red, and if not
avoided will likely result in serious injury or death.

Contents
2
Bike Specification
Bike Assembly Guide
• Preparation Checklist
• Recommended Torque Values
• Assembly Instructions
• Safety Check
• Safety Precautions
E-Bike Use and Care
3
6
6
7
8
19
20
21
21
29
36
37
38
38
39
39
39
40
40
40
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
• Basic Display Settings
• Battery Charging
• Riding Modes
• Riding Limitations
• Parking & Transport
• Carrying Loads & Cargo
• Safety and Care Instructions
Maintenance
• Battery Maintenance
• Motor Maintenance
• Chain Maintenance
• Front Fork Maintenance

3
Bike Specification
Rear Derailleur
Rear Brake
Saddle Battery
Controller
LED Headlight
Front Fork
Front Brake
Motor
LED Light Switch
Power Switch
LCD Display
Shimano Shift Lever
Throttle
Head Tube
Information
*Larger rack available

4
A
B
C
D
E
F
G
H
I
J
K
- Total Length
- Handlebar Height
- Wheelbase
- Min Seat Height
- Max Seat Height
- Chain Stay Length
- Standover Height
- Top Tube Length
- Wheel Diameter
- Head Tube Length
- Handlebar Length
70 Inch
43 Inch
46.4 Inch
27.6 Inch
35.4 Inch
17.5 Inch
16.5 Inch
25.2 Inch
23.2 Inch
8.3 Inch
27.6 Inch

5
Battery
Range
Motor
Total Payload
Capacity
Recommended
Rider Heights
Tires
Brake lever
Taillight
Freewheel
Brake
Chain
Stem
Crankset
Gearing
5'3" ~ 6'4"
400 lbs
750W brushless gear motor
60-80 miles
48V 20Ah Samsung/LG lithium battery
26" x 4" Kenda fat tires
Aluminum alloy comfort grip levers with motor
cutoff switch
Integrated Taillight
Shimano 7-speed gear shift system
180mm Mechanical Disc Brakes
KMC chain
Promax MA-400 SSABK
170mm forged alloy
Shimano- 14-28T BROWN/BK
Pedal Assist
Intelligent
Weight
Display
Controller
Charger
Front Fork
Throttle
Pedal
Bike Frame
Headlight
Saddle
Seatpost
Kickstand
Spokes
0~5 level pedal assist
79 lbs
LCD display with USB charging
48V/22A
US standard 3.0 A smart charger
Alloy front suspension fork with lockout and
adjustment
Half twist throttle
Alloy pedal with reflectors
6061 Aluminum frame
48V LED light
SR saddle
30.9 x 300 mm Alloy Seatpost
Heavy-duty aluminum
One wheel

Extra tools needed: (1)10mm Wrench (2)15mm Wrench
NOTICE: Before assembling your bike, it’s recommended to remove the battery for the reasons outlined below:
1.
2.
3.
Determine if there’s battery drain or damage during shipping.
Reduce the weight of the ebike to make it easier to maneuver the bike while assembling.
Avoid battery damage during the assembly process.
Go to page 29 to learn about removing and charging the battery.
Bike Assembly Guide
◆ Preparation Checklist
6
Front wheel hub axle
Brake disc guardHeadlight
Pedals Hex wrench
TransformerPower cable

NOTICE: Using an impact driver to achieve the required torque is not recommended as it might cause damage. We suggest you use the wrench set
we provided and extra tools to manually adjust nuts and bolts.
Recommended Torque Values
Hardware Location
Handlebar
Stem
Saddle
Front Wheel(For bikes with bolts on front wheel)
Rear wheel
Bottom Bracket Parts
Pedals
Disk Mounting Bolts
Disk Caliper Mount
Crank Bolts
Rear Derailleur Cable Pinch
Front Derailleur Clamp
Saddle Post Clamp
Recommended Torque(NM)
12-18
12-18
12-18
15-22
30-38
30-50
28-33
3-5
6-8
32-36
3-5
3-6
3-6
7

Assembly Instructions
◆ Handlebar Installation（4mm Hex Wrench）
Loosen the bolts on your bike stem.
Center your handlebars and rotate them to align to the marking pointed to in the below image.
Step 1:
Step 2:
Step 3: Tighten bolts to handlebar stem, but don’t tighten completely as you may want to further adjust the angle later to align more precisely. After
determining the best position, completely tighten all the bolts on the stem.
8

◆ Front wheel（15mm Wrench）
Step 1: Remove the plastic axle guards from the front wheel and the front fork protection bar by manually pulling it straight down, being careful to avoid
contact with the brake rotor set.
9
(Tools needed)
Thumb nuts
15mm wrench
Front wheel hub axle

Step 3:
Step 2: Insert the front wheel hub axle through the hub starting from the brake rotor side of the wheel. Pay attention to the position of the black spacer on
each side.
Roll the wheel in between the front fork, as shown in the image below.
Align the fork dropouts with the axle of the wheel hub. Ensure the black spacer is close to the wheel hub and the washer is in contact with the nut.
Verify also that the dropouts are fully seated on the axle and the brake rotor is properly inserted into the caliper.
10

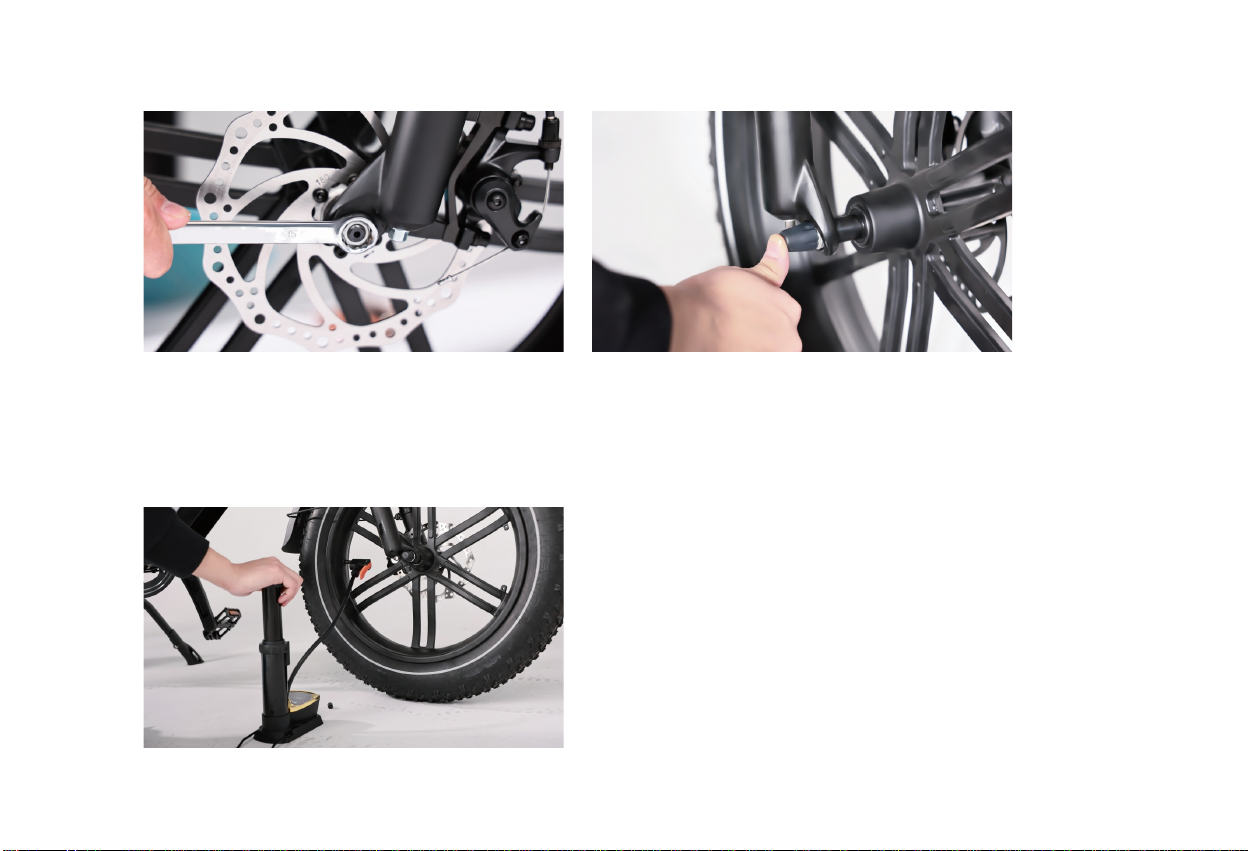

Step 4: Use a 15mm wrench to tighten the bolts on both sides of the axle, and install the two thumb nuts by pressing them tightly.
Step 5:
Step 6:
Inflate the tires and make sure they have sufficient pressure for riding comfort and safety, not exceeding the limit specified on the sidewall.
After the front wheel installation, rotate the front wheel to make sure the bolts are fully tightened on the axle and check the wheel balance in Pedal
Only Mode. If you notice the riding is imbalanced or the rotation of the front wheel makes noise, it means the bolts were not completely tightened or
not aligned horizontally.
11

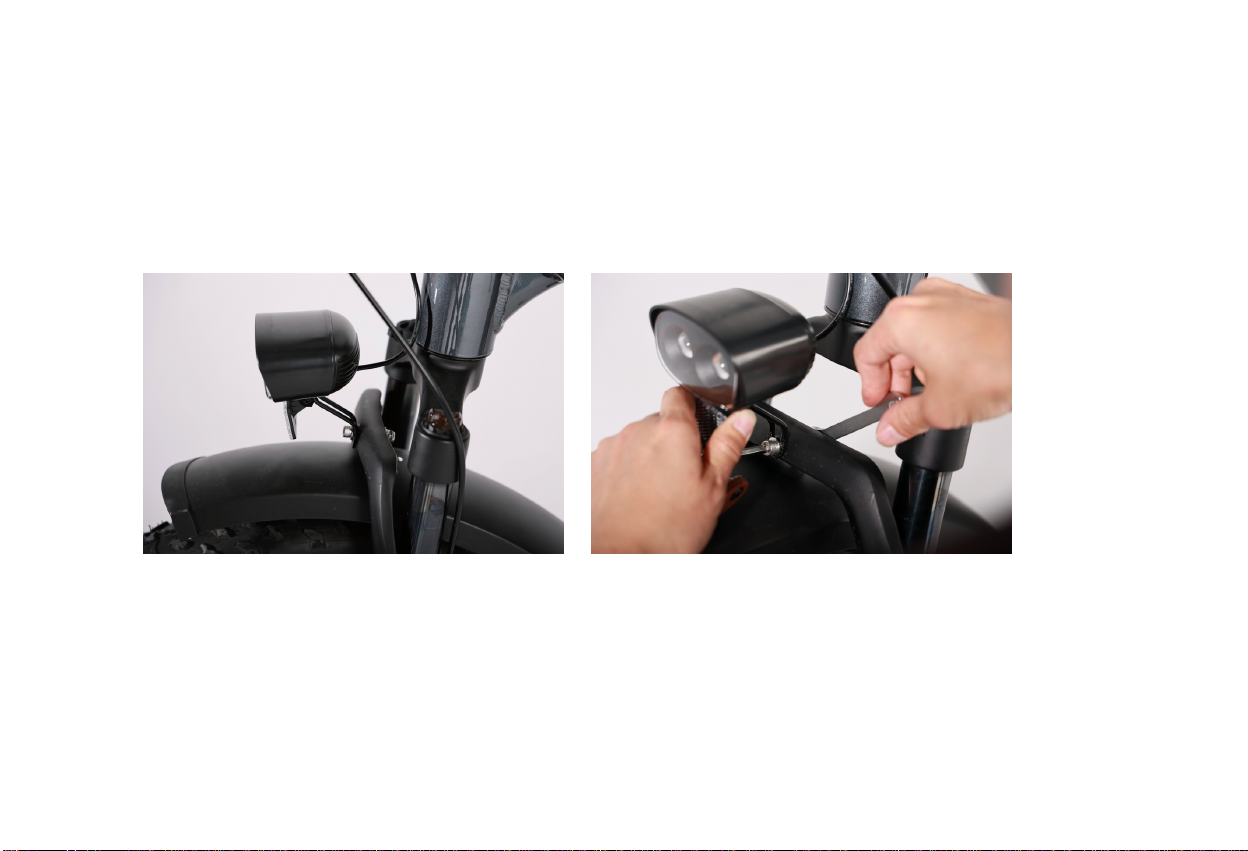

◆ Headlight & Front Fender (5mm Hex Wrench & 10mm Wrench)
The headlight and front fender are both secured by a single bolt, so the front fender must be installed together with the headlight. If you prefer not to have a
front fender, you may install the headlight by itself.
Loosen the bolt on the fork brace. Align the bolt holes of both your headlight and the front fender together with the hole on the fork brace, then
reinsert the bolt through all holes and tighten the bolt with a 10mm wrench and a hex wrench.
Step 1:
12

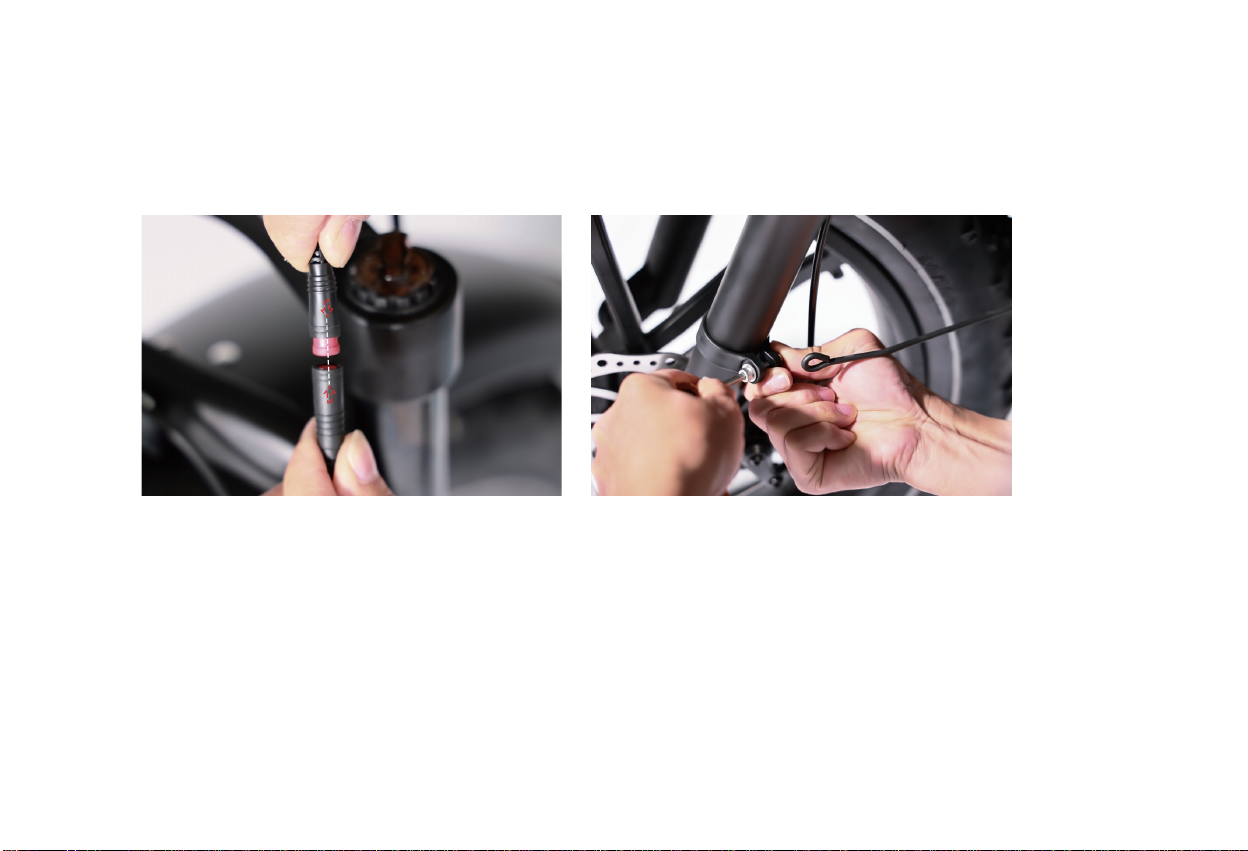

Connect the light wire connectors together. Pay careful attention to the arrows on the wire connectors, making sure the arrows align with each other
to avoid damaging the interior circuitry.
Loosen the bolts on the two brackets on either side of the front fork, as shown in the image. Then pull one end of the fender brace until the loop at the
end is centered in the bracket, reinsert the bolt through the loop at the end of the brace, and tighten completely. Repeat on the other side.
Step 2:
Step 3:
13

14
Before you install the pedals, apply a small amount of waterproof grease onto the spindle. Start threading the pedal on by hand to ensure the pedal is going
in perfectly straight, rotating in the direction of the pointer shown on the crank. If it is not spinning smoothly, make doubly sure that you have the correct left or
right pedal. After initial hand-tightening, finish tightening the pedals with a standard 15mm wrench .
◆ Pedals Installation
Make sure your pedals are installed on the correct side, as installing on the wrong side will damage the threads. Indicators for the right pedal (R) and the left
pedal (L) can be found in two places: the stickers on the plastic cover, and the bottom of the pedal threads.

◆ U Shape Disc Brake Guard Installation (4mm Hex Wrench)
◆ Taillight & Rear Rack Installation
Remove the bolts on the chainstay.
Put the bolts through the disc brake guard, then replace bolts as shown in the picture below.
Please go to our Youtube channel to learn about taillight and rear rack installation!
Step 1:
Step 2:
Brake disc guard
15

◆ Seat Adjustment
Adjust the Seat Height:
Open the seatpost quick release lever. Adjust the seatpost height by sliding the seatpost up or down to a height appropriate for your leg length and preferred
riding position. Do not extend the seatpost beyond the minimum insertion marking etched onto the seatpost.
WARNING: Overextending the seatpost can cause it to break or come off your bike, putting you at very high risk of serious injury or
death. Avoid this danger by inserting your seatpost into the seat tube far enough that the minimum insertion point is no longer visible.
16

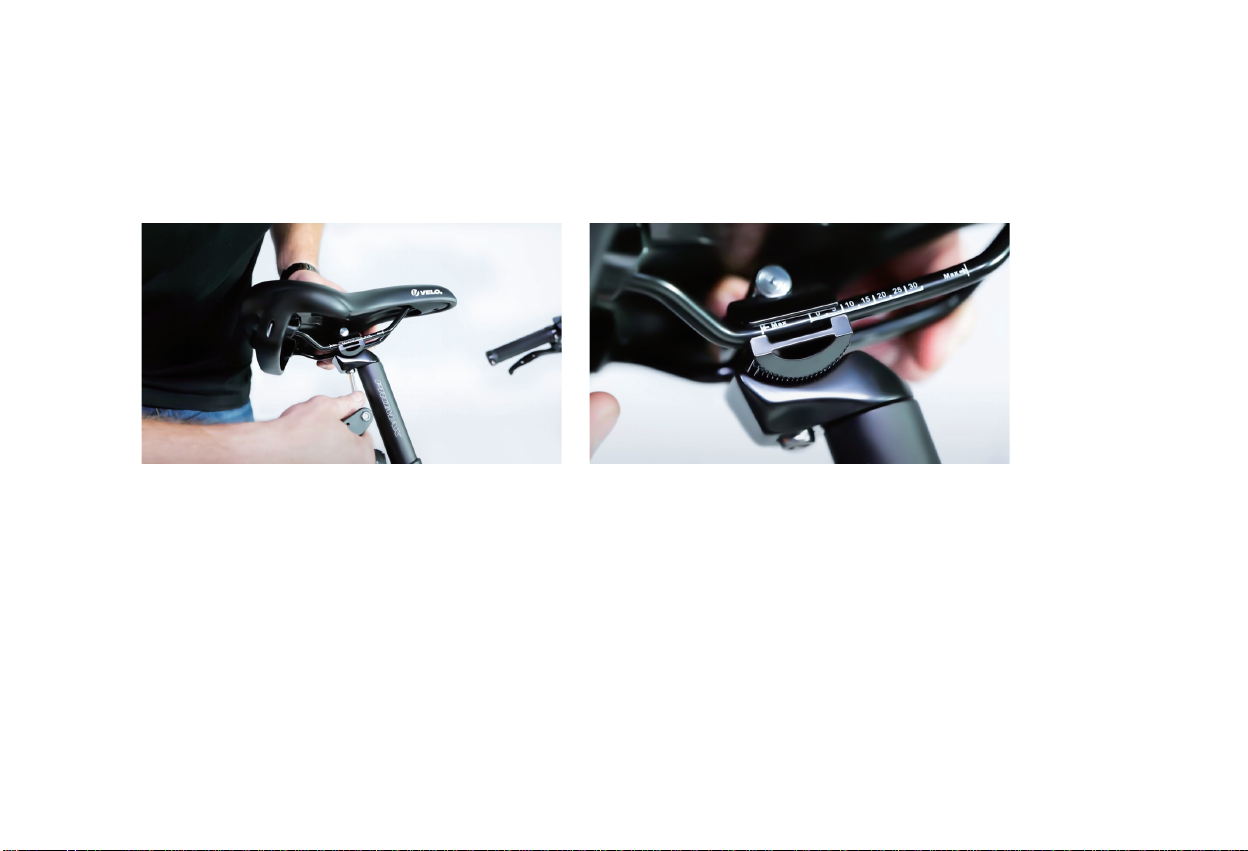

Adjust the Seat Angle:
Loosen the seat adjustment bolt beneath the seat. Move the seat backward or forward and tilt to adjust the angle within the limit markings etched on
the seat rail. Do not exceed the limit markings, to ensure the safety of yourself and the bike.
Tighten the seat adjustment bolt. Ensure the top and bottom of the seat rail clamp are aligned, so that the seat adjustment bolt will clamp the seat
rails together properly.
17
Step 1:
Step 2:

Please write down the serial numbers found on the head tube, battery and motor on the inside front cover of this manual to
facilitate failure reporting. Make sure each letter and number is correct.
Bike frame number Battery serial number
Make sure you take down the "hyphen" here!
Motor serial number
Make sure you take down the "hyphen" here!
Make sure you take down the Capital Letters here!
Make sure you take down the Capital Letters here!
18
◆ After Bike Assembly

Safety Checklist
19
Safety Check
Brakes
Wheels and Tires
Chain
Cranks and Pedals
Derailleurs
Motor Drive Assembly
and Throttle
Basic Steps
Battery Pack
o Check that chain is oiled, clean and runs smoothly.
o Use extra care in wet or dusty conditions.
o Securely tighten pedals to cranks.
o Ensure cranks are securely tightened and are not bent.
o Check that derailleur(s) are adjusted and functioning properly.
o Ensure shift and brake levers are attached to handlebar securely.
o Check all brake and shift cables for proper lubrication.
o Ensure hub motor is spinning smoothly and motor bearings are in good working order.
o Check that all power cables running to hub motor are secured and undamaged.
o Make sure hub motor axle bolts are secured and all torque arms and torque washers are in place.
o Ensure battery is charged before use.
o Check for any visible damage to battery pack.
o Lock battery securely to frame.
o Test front and rear brakes for proper function.
o Ensure brake pads are not overworn and are correctly positioned in relation to rims.
o Make sure brake control cables are lubricated, correctly adjusted and display no obvious wear.
o Check that brake control levers are lubricated and tightly secured to handlebars.
o Inflate tires to within recommended limits displayed on sidewalls.
o Check for bulges or signs of excessive wear.
o Clean tires to ensure tread is exposed.
o Ensure rims run true and have no obvious wobbles or kinks.
o Check that all wheel spokes are tight and not broken.
o Check the wheel balance in Pedal Only Mode. If you notice the riding is imbalanced or the rotation of the front wheel makes noise, it means
the bolts were not completely tightened or not aligned horizontally.
