Televes Diginova Boss User manual

www.televes.com
www.televes-usa.com
EN
ES
User Manual
Manual de Instrucciones
Refs. 144180
Antenna
Antena

2

3
144180

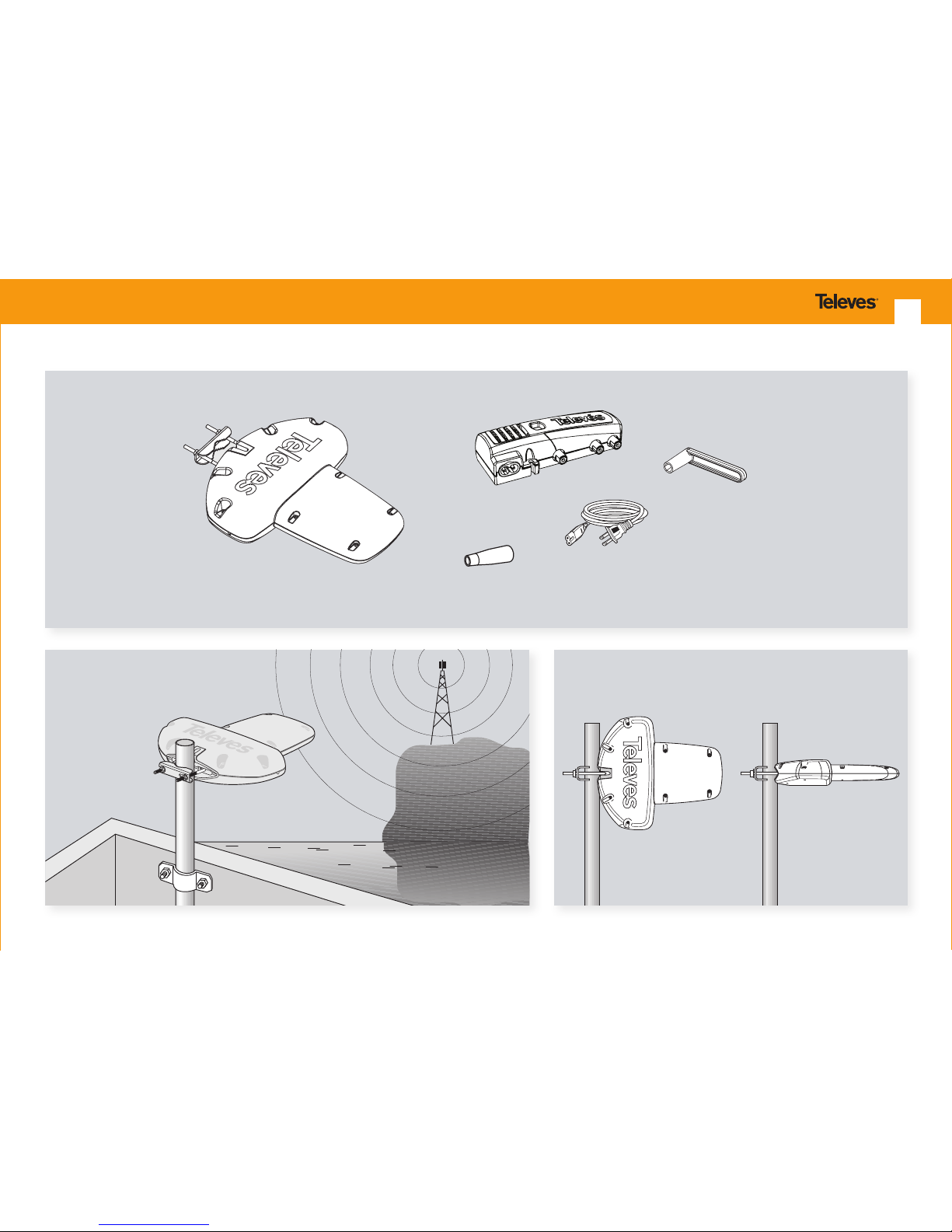

Fig. 1
Fig. 2 Fig. 3
VERTICAL
HORIZONTAL

4
Fig. 4a
Fig. 4b
1
1
2
2
3
3

5

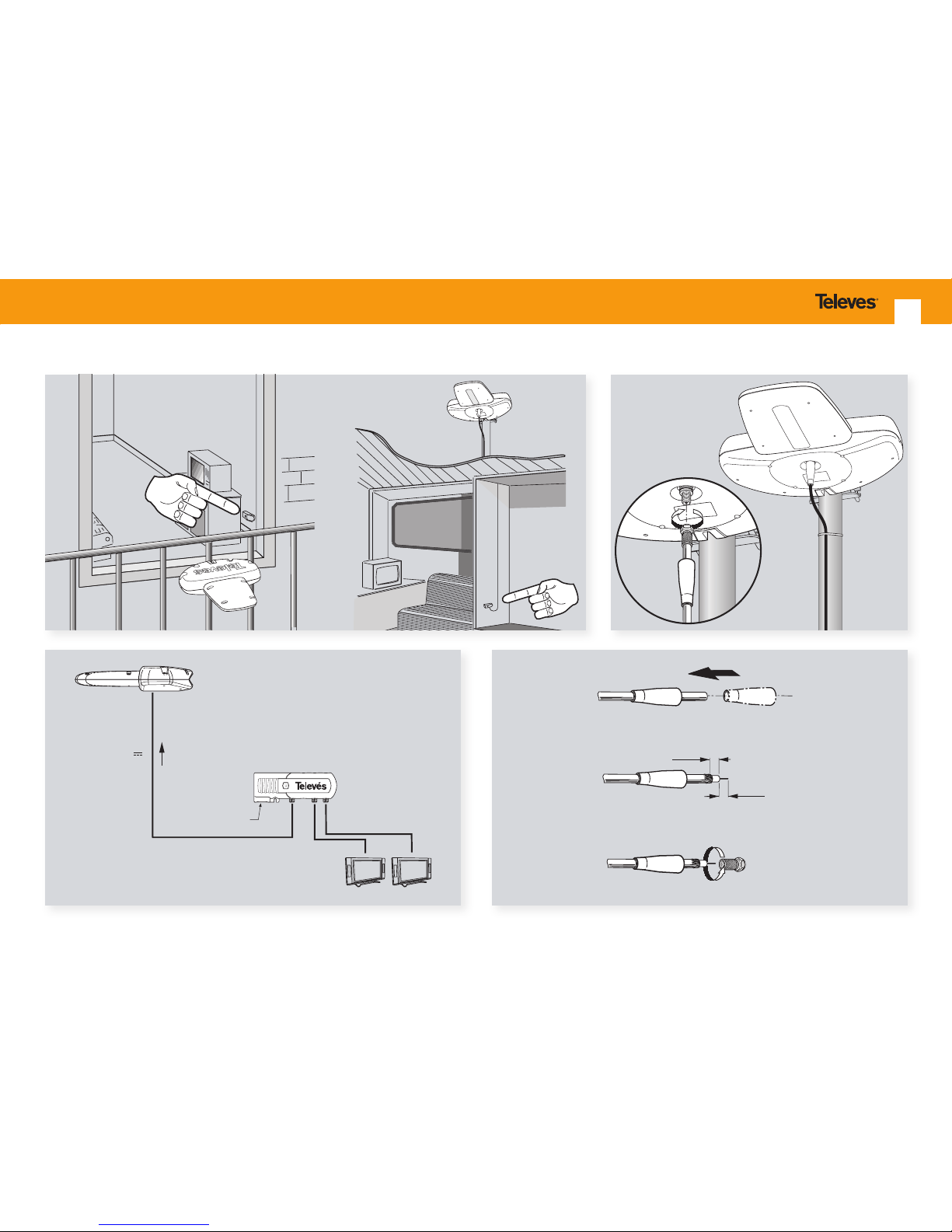

Fig. 5 Fig. 6





Fig. 7
DIGINOVA
Fig. 8

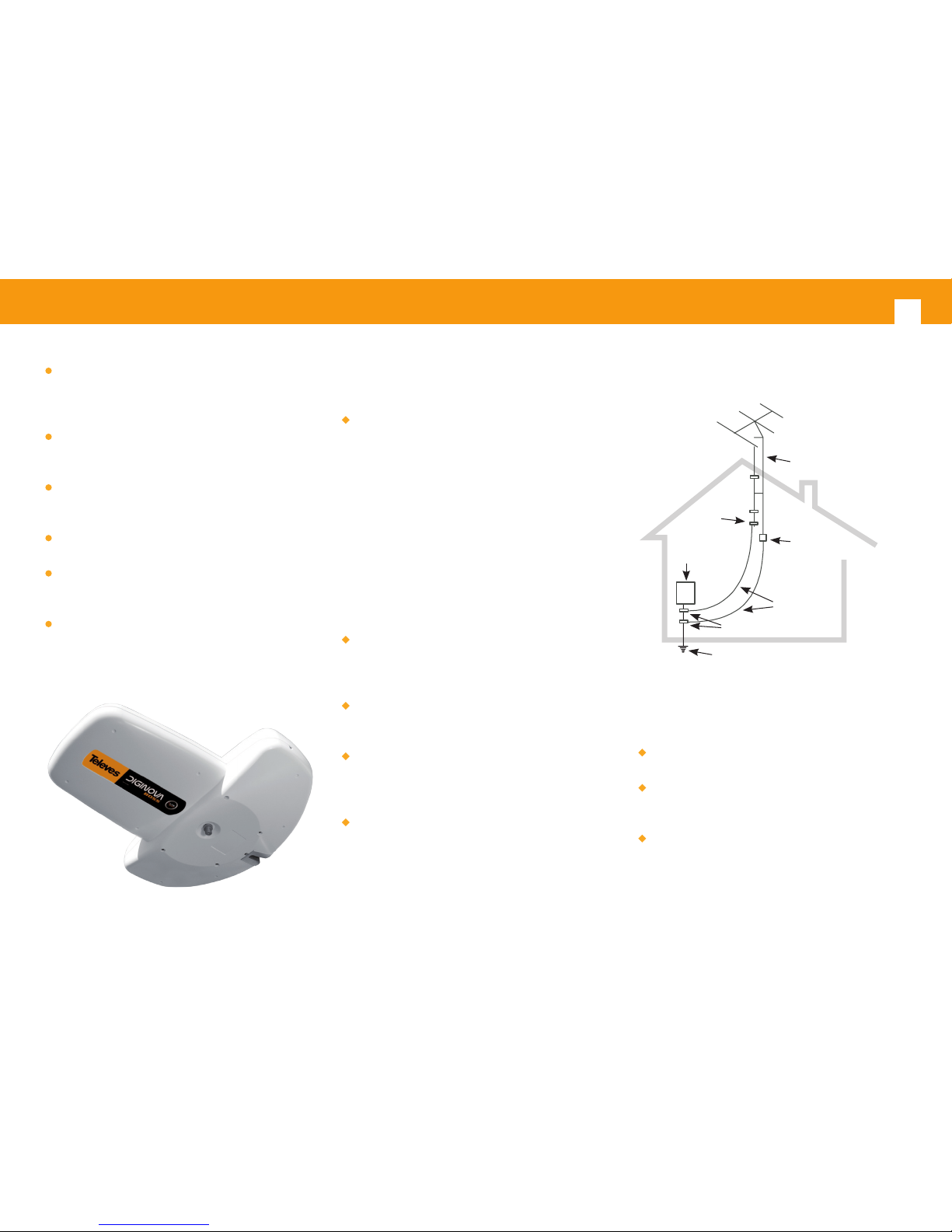

DIGINOVA BOSS Antenna 6
Specially designed for the reception of the
DTV (and ready to reject LTE/4G). The Diginova
antenna receives all available digital and HD
local programming in your area.
UV resistant protective ABS plastic radome
housing ideal to withstand adverse climate
conditions.
Compact, durable and unobstrusive design
provides low visual impact. Specially suited for
balconies and single-family homes.
Easy installation with its built-in heavy duty
mounting clamp.
BOSS-Tech technology provides highest
electrical performance and optimized output
leveles.
Manufactured using only the highest quality
materials providing the best resistance to
moisture, water, wind, extreme heat, etc.
Safety Instructions:
LIGHTNING PROTECTION
If installed outdoors, be sure the antenna system
is grounded so as to provide protection against
voltage surges and built-up static charges.
Section 810 of the National Electrical Code
ANSI/NFPA70, or CSA C22.1 sections 10, 16, and
54, of the Canadian Electrical Code, provide
information with respect to proper grounding
of the mast and supporting structure, grounding
of the antenna lead-in wire to an antenna
discharge unit, size of grounding conductors,
location of antenna-discharge unit, connection
to grounding electrodes, and requirements
for the grounding electrode (see gure and
instructions).
Mount the lightning arrestor or 75 ohm coaxial
grounding block as close as possible to where
the 75 ohm coaxial cable downlead enters the
house.
The ground wires for both the mast and the
downlead should be copper or aluminum wire,
number eight (8) or larger.
The downlead wire from the antenna to the
lightning arrestor and the mast ground wire
should be secured to the house, spaced from four
(4) to six (6) feet apart.
In the case of a “ground up” antenna installation
it may not be necessary to ground the mast if
the mast extends four or more feet in the earth.
Consult a TV serviceman for the proper depth in
your location.
WARNINGS
To prevent re or shock hazard, do not expose
the included power supply to rain or moisture.
Installation of o-air antennas near power
lines is dangerous. For your safety, follow the
installation instructions.
Any alteration or modication to the product
or usage not in accordance with product
instructions voids the warranty.
Antenna Lead
in Wire
Example of antenna grounding as per
National Electrical Code, ANSI/NFPA 70
NEC - National Electrical Code
Ground
clamp
Electric Service
Equipment
Ground clamps
Power service Grounding Electrode System
(NEC Art 250, Part H)
Antenna Discharge Unit
(NEC Section 810-20)
(May substitute a 75 ohm
Coax Grounding Block)
Grounding Conductors
(NEC Section 810-21)

EN
7
Included accesories:
1 Indoor 2-output power supply
1 F watertight cover.
General features
7 element Yagi UHF antenna (directional) with
Microstrip1 technology and printed FM / High
VHF dipole.
BOSS-Tech technology automatically adjusts
VHF and UHF gain to deliver optimum signal
output levels at all times. Signals pass through
when power is not applied (passive mode).
Kit package including an FM / High VHF / UHF
antenna and a 120V~ ±10% indoor power
supply.
The included indoor power supply activates
the BOSS-Tech system built into the Diginova
antenna. The antenna can also be used in passive
mode.
1 European patent
Installation
Always install the antenna with a good line of
sight to the transmitter for best results (g. 2).
A mast diameter between 1” 3/8 and 1” 3/4 (35 to
45mm) is recommended.
The antenna may be installed for horizontal or
vertical polarity (gs. 3 & 4).
Attach the antenna to the mast following the
steps shown for a good grip (gs. 4a/b 2).
Tighten the connecting bolts snug so that
the antenna can then be turned towards the
transmitter (gs. 4a/b 3) and then secure.
COAX CABLE RECOMMENDATIONS
Minimum bending radius: (RG-59, RG-6) 3 inch
radius. Tighter bends will cause shorts and
changes in impedance.
Tension: (Televes T-100) 75 pounds maximum.
There should be no tension on the cable once it
is installed.
Staples or clamps: The use of at staples with
coax cable is not recommended, only round
headed staples should be used.
Heat: Maximum temperature limit 176°F (80°C).
Keep cable away from heating vents and water
heaters.
Crushing: Coax should not be installed in a
manner that would allow it to be crushed, stued
or wedged into areas where the cable could be
pinched.
Moisture: Most cable jackets will withstand
outdoor environments. However, connections
and splices must be sealed to prevent water
damage.
Installing the indoor power supply
Install the indoor power supply in an easy to
access location keeping it away from heat,
moisture or excessive dust and avoiding long
cable runs between the antenna and the power
supply (g. 5).
Both the antenna and the indoor power supply
use “F” connectors.
To avoid undesired cable slack it is not advisable
to use more than one service loop. Double check
the cable used is in perfect condition and is not
crushed and/or pinched.
Installation diagram
Follow the diagram shown in gure 7.
Use the provided watertight cover to protect the
outdoor antenna connection (g. 6 and 8).

DIGINOVA BOSS Antenna 8
Troubleshooting
Issue Possible Cause Solutions
Non functioning Has mains voltage been applied? Check electrical installation.
No picture or sound Is the TV tuned to an actual existing channel?
Tune the TV set to an existing local TV channel.
Check installation cable and connectors for short circuit conditions.
Check DC voltage at the PSU’s antenna connector.
Poor picture quality Is there a good line of sight to the transmitter? Remove obstacles and/or reassess antenna location.
Operating mode
The BOSS-Tech system is activated when the
antenna is connected to the power supply and
automatically regulates the gain depending on
the signal received to provide optimum output
levels at all times. This is the operating mode
recommended for general use (active mode).
The antenna may also be used in passive mode
when the signal received in the area is good
enough. In this scenario the power supply is
not needed and the antenna may be connected
directly to the TV set.
The BOSS-Tech system can also be powered
using any battery or DC source (12 to 24V) and
a power injector.
Tune the TV to the VHF/UHF channels received
in the area and check the image on the screen
to choose the most convenient operation mode
(active/pasive).

EN
9
Limited Warranty
Televés S.A. warrants this product against any
defects in materials or workmanship within
90 (ninety) days from the date of purchase. No
warranty claim will be honored unless at the time
the claim is made, you present proof of purchase
to an authorized Televés dealer (if unknown, please
contact Televes USA LLC, 425 South Cherry Street,
Suite 635 Denver, CO 80246 - Tel: [phone].
Televés (at its sole discretion) will either repair or
replace the defective product at no charge. This
warranty covers parts, but does not cover any costs
incurred in removal, shipping or reinstallation of
the product. This limited warranty does not apply if
the product is damaged, deteriorates, malfunctions
or fails from misuse, improper installation, abuse,
neglect, accident, tampering, modication of the
product as originally manufactured by Televés,
usage not in accordance with product instructions
or acts of nature such as damage caused by wind,
lightning, ice or corrosive environments such as salt
spray and acid rain.
The 90 day warranty is provided on the condition
that the equipment is properly delivered with
all handling and freight charges prepaid to your
Televés dealer for return to our factory for repair
or replacement. Televés will arrange for the
replacement or repair and return without charge
the product which failed due to defective material
or workmanship.
Televés will not assume any liabilities for any other
warranties, express or implied, made by any other
person.
All other warranties whether express, implied
or statutory including warranties of tness for a
particular purpose and merchantability are limited
to the 90-day period of this warranty.
The foregoing shall be the sole and exclusive
remedy of any person, whether in contract, tort
or otherwise, and Televés shall not be liable for
incidental or consequential damage or commercial
loss, or from any other loss or damage except as set
forth above.
Some states do not allow limitations on how long
an implied warranty lasts, or the exclusion of
limitation of incidental or consequential damages,
so the above limitations or exclusions may not
apply to you.
This warranty gives you specic legal rights and you
may also have other rights which vary from state to
state.
Televes and Diginova are registered trademarks
of Televés S.A. All trademarks are property of their
respective owners.
Televes USA LLC
425 South Cherry Street, Suite 635
Denver, CO 80246
www.televes-usa.com
[e-mail]
www.televes.com

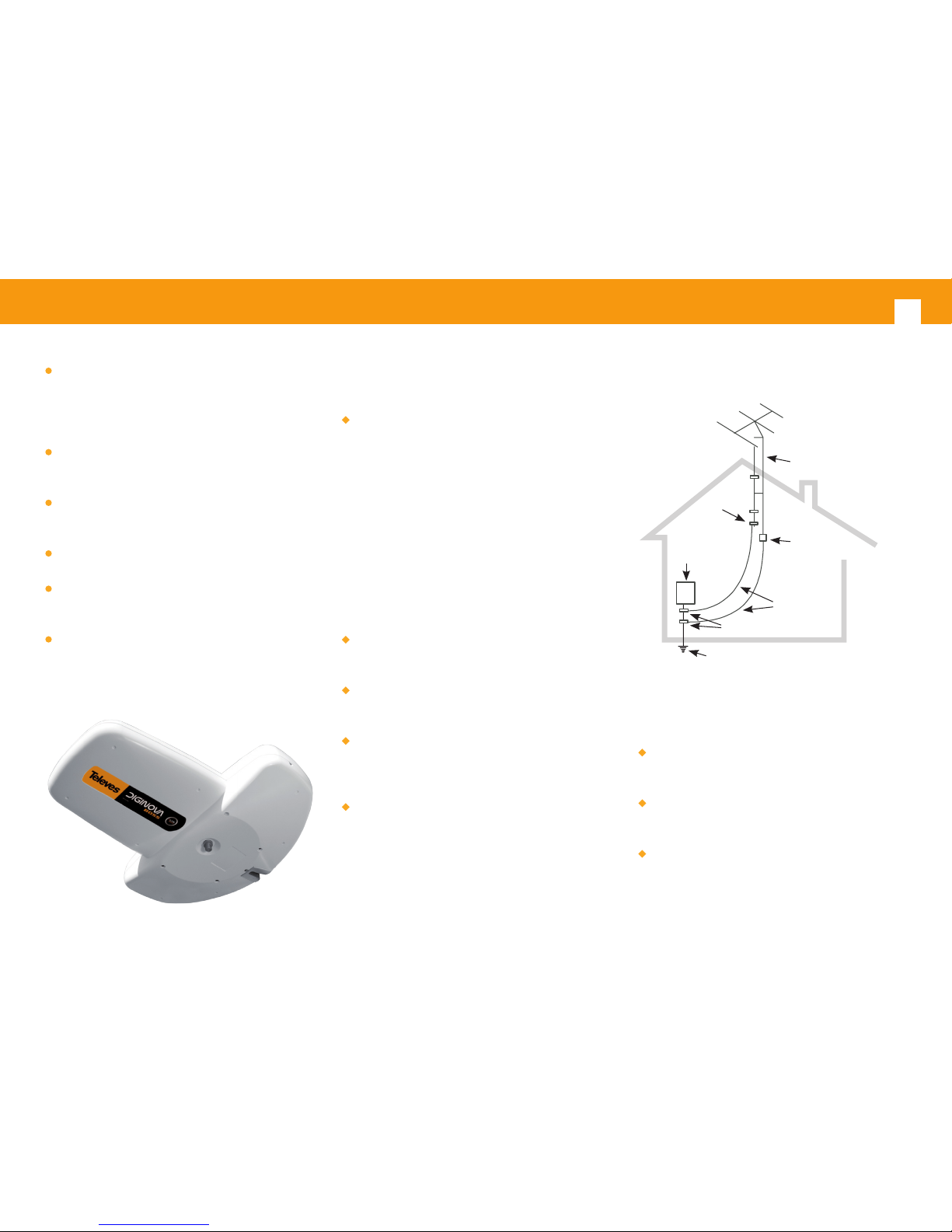

Antena DIGINOVA BOSS 10
Diseñada especialmente para la recepción de
la Televisión Digital Terrestre y preparada para
rechazar LTE/4G. La antena Diginova recibe toda
la programación digital y en HD disponible en su
zona.
Protegida por un domo de plástico ABS resisten-
te a las radiaciones UV que la hace ideal para
ambientes climatológicos adversos.
Compacta y con un diseño discreto de bajo im-
pacto visual que la hace ideal para su instalación
en balcones y viviendas unifamiliares.
Fácil instalación gracias a la robusta abrazadera
incorporada.
La tecnología BOSS-Tech proporciona un alto
rendimiento eléctrico y óptimos niveles de sali-
da.
Fabricada empleando únicamente materiales de
la más alta calidad que aseguran la mejor resis-
tencia a la humedad, agua, viento, altas tempe-
raturas, etc.
Instrucciones de seguridad:
PROTECCIÓN CONTRA RAYOS/DESCARGAS
Si la instalación es exterior, asegúrese de que el
sistema este conectado a tierra para protección
contra descargas eléctricas exteriores y des-
cargas de estática interiores. La sección 810 del
Código Eléctrico Nacional ANSI/NFPA70, o CSA
C22.1 secciones 10, 16, y 54, del Código Eléctrico
Canadiense, proporcionan información respecto
a la puesta a tierra del mástil y de la estructura de
soporte, puesta a tierra del cableado de la antena,
interconexión de cables hacia unidades de des-
carga, tamaño de las líneas de tierra, ubicación
de las unidades de descarga, conexión hacia
electrodos de puesta a tierra y requerimientos de
estos electrodos (ver gura e instrucciones).
Montar una unidad de descarga o carga coaxial
de 75 ohm tan cerca de la entrada del cable
coaxial en la vivienda como sea posible.
Utilizar alambre de cobre o aluminio de calibre
ocho (8) o superior para las líneas de tierra tanto
del mástil como del cable de bajada.
El cable de bajada de la antena a la unidad de
descarga y la línea de descarga del mástil deben
estar asegurados a la casa, separados entre si de
cuatro (4) a seis (6) pies.
Cuando el mástil se instala directamente sobre
tierra alcanzando una profundidad de cuatro (4)
o más pies en el terreno puede no ser necesaria
una línea de masa. Consulte a un instalador espe-
cializado para conocer el dato exacto correspon-
diente a su zona.
ADVERTENCIAS
Para reducir el riesgo de fuego o choque eléc-
trico, no exponer la fuente de alimentación a la
lluvia o a la humedad.
Es peligroso instalar antenas terrestres cerca de
líneas de alta tensión. Extreme la precaución y
siga las instrucciones.
La modicación o alteración del producto o su
utilización para un n distinto a aquel para el que
fue diseñado invalida toda garantía.
Cable de entrada
desde la antena
Ejemplo de puesta a tierra de una antena
de acuerdo al Código Eléctrico Nacional, ANSI/NFPA 70
NEC - Código Eléctrico Nacional
Abrazadera de
puesta a tierra
Equipo de
servicio
eléctrico
Abrazaderas de puesta a tierra
Sistema de electrodos para puesta a tierra
del servicio eléctrico (NEC Art. 250, Parte H)
Unidad de descarga
para antena
(NEC Sección 810-20)
Conductores de
puesta a tierra
(NEC Sección 810-21)

ES
11
Accesorios incorporados:
1 fuente de alimentación doméstica de dos sa-
lidas.
1 cubierta protectora conector “F”.
Características generales
Antena UHF tipo Yagi de 7 elementos (direccio-
nal) realizada con tecnología Microstrip1 y dipolo
impreso de FM / High VHF.
Amplicador blindado con tecnología BOSS-
Tech que ajusta automáticamente la ganancia
en VHF y UHF proporcionando niveles de salida
óptimos en todo momento. Permite el paso de
señal en ausencia de alimentación (modo pasi-
vo).
Kit que incluye antena de FM / High VHF / UHF
y fuente de alimentación doméstica a 120V~
±10%.
La fuente de alimentación incluida permite ac-
tivar el sistema BOSS-Tech incorporado en la Di-
ginova. La antena también se puede utilizar en
modo pasivo.
1 Patente europea
Instalación
Para asegurar la mejor recepción posible la ante-
na debe instalarse siempre en un entorno libre
de obstáculos y en dirección al reemisor (g. 2).
Se recomienda un diámetro de mástil de entre 1”
3/8 y 1” 3/4 pulgadas (35 a 45mm).
La antena se puede instalar tanto en polaridad
horizontal como vertical gracias al diseño de su
abrazadera (gs. 3 y 4).
La antena debe jarse al mástil siguiendo los
pasos que se indican para asegurar una buena
sujeción (gs. 4a/b 2).
Apriete las tuercas de sujeción ligeramente para
permitir la orientación de la antena hacia el re-
emisor (gs. 4a/b 3), a continuación asegure la
antena.
RECOMENDACIONES PARA LA INSTALA-
CIÓN DE CABLE COAXIAL
Mínimo radio de curvatura: (RG-59, RG-6) 3 pul-
gadas. Radios de curvatura menores pueden pro-
ducir cortocircuitos y cambios de impedancia.
Máxima tensión: (Televes T-100) 75 libras. Una
vez instalado, el cable no debe estar sometido a
tensión.
Grapas o sujeciones: No se recomienda la utiliza-
ción de grapas planas para evitar daños en el ca-
ble, únicamente deben utilizarse grapas o bridas
redondeadas de un diámetro acorde al tamaño
del cable.
Temperatura: La máxima temperatura a la que
debe estar sometido el cable es de 176°F (80°C).
El cable debe mantenerse alejado de radiadores,
tomas de aire caliente y calentadores de agua.
Aplastamiento: La instalación debe ser cuidado-
sa, evitando aplastamientos o pinzamientos del
cable coaxial. No se debe acumular o incrustar
cable en zonas donde pueda resultar aplastado
o dañado.
Humedad: La cubierta del cable coaxial suele ser
resistente a la intemperie, pero las conexiones
deben sellarse para evitar la entrada de agua y
humedad.
Ubicación de la fuente de alimen-
tación
Elija un lugar accesible donde instalar la fuente
de alimentación de modo que esté protegida de
humedad, calor y polvo, siempre evitando que la
longitud del cable desde la antena a la fuente de
alimentación sea excesiva (g. 5).
Tanto la antena como la fuente de alimentación
usan conectores “F”.
Para evitar exceso de cableado no se recomienda
utilizar más de un bucle de servicio. Asegurarse
de que el cable utilizado está en perfecto estado
sin mordeduras o dobleces.

Antena DIGINOVA BOSS 12
Resolución de problemas
Problema Posible causa Solución
Aparente mal funcionamiento
o no funcionamiento ¿Hay tensión de red? Revisar la instalación eléctrica.
No hay imagen ni sonido ¿Es correcto el programa del receptor?
Programar el canal correctamente en su televisor.
Revisar la instalación de cable y conectores por si hubiese un cortocircuito.
Comprobar que hay tensión continua en la entrada de antena de la fuente de alimentación.
Mala calidad de imagen ¿Hay obstáculos entre la antena y el reemisor? Eliminar los obstáculos y/o reconsiderar el emplazamiento de la antena.
Diagrama de instalación
Seguir el diagrama de la gura 7.
Utilizar la cubierta protectora para el conector “F”
exterior (g. 6 y 8).
Modo de funcionamiento
El sistema BOSS-Tech se activa cuando la ante-
na está conectada a la fuente de alimentación y
regula automáticamente la ganancia de la mis-
ma en función del nivel de señal recibido, pro-
porcionando un nivel de salida óptimo en todo
momento. Este es el modo de funcionamiento
recomendado para su uso general (modo activo).
La antena también se puede utilizar en modo pa-
sivo cuando el nivel de señal recibido en la zona
es suciente. En este caso no es necesario utilizar
la fuente de alimentación y la antena se puede
conectar directamente al televisor.
El sistema BOSS-Tech también se puede alimen-
tar utilizando una batería u otra fuente de conti-
nua (de 12 a 24V) y un inyector de corriente.
Sintonice su TV a los canales de VHF/UHF reci-
bidos en su zona para comprobar la calidad de
imagen y decidir el modo de funcionamiento
más conveniente (activo/pasivo).

ES
13
Garantía Limitada
Televés S.A. garantiza que este producto está libre
de cualquier defecto en los materiales o fabricación
del mismo durante 90 (noventa) días a partir de la
fecha de compra. No se aceptarán reclamaciones
salvo que en el momento de producirse se presente
prueba de compra a un distribuidor autorizado de
Televés S.A. (si lo desconoce, por favor contacte con
Televés USA LLC, 425 South Cherry Street, Suite 635
Denver, CO 80246 - Tel: [phone]).
Televés S.A. (a su discreción) reparará o reemplazara
el producto defectuoso sin costo. Esta garantía cubre
las piezas, pero no cubre los costes relacionados con
el desmontaje, envío o reinstalación del producto.
Esta garantía limitada no es aplicable si el producto
está dañado, deteriorado o falla debido a un mal
uso, instalación inadecuada, abuso, negligencia,
accidente, alteración, modicación del producto
originalmente fabricado por Televés S.A., uso no
acorde con las instrucciones del producto o actos
de la naturaleza tales como el daño causado por el
viento, relámpagos, hielo o ambientes corrosivos
tales como la sal o lluvia ácida.
La garantía de 90 días se otorga bajo condición que
el equipo sea entregado en forma adecuada a su
distribuidor autorizado de Televés S.A. con gastos
de envío prepagados para su devolución a fábrica
para su reparación o reemplazo. Un distribuidor
autorizado de Televés S.A. se encargará de la
sustitución o reparación y devolución sin costo
del producto que haya fallado debido a material o
mano de obra defectuosos.
Televés S.A. no asumirá responsabilidad alguna
por cualquier otra garantía, expresa o implícita,
realizada por cualquier persona.
Todas las otras garantías, independientemente
de si son expresas, implícitas o establecidas
por la ley, incluyendo las garantías acerca de su
idoneidad para un propósito en especíco y su
comercialización están limitadas al período de 90
días de esta garantía.
Lo anterior será la única reparación exclusiva
para cualquier persona, sea a través de contrato,
responsabilidad extracontractual o de naturaleza
distinta, y Televés S.A. no será responsable
por daños fortuitos o consecuentes ni pérdida
comercial, o cualquier otra pérdida o daño excepto
los establecidos con anterioridad.
Algunos estados no permiten limitaciones respecto
a la duración de una garantía implícita, o la exclusión
de limitaciones por daños fortuitos o consecuentes,
así que podría ser que las limitaciones o exclusiones
mencionadas anteriormente no sean aplicables en
su caso.
Esta garantía establece sus derechos legales
especícos y usted podría también tener otros
derechos que variarán de estado a estado.
Televés y Diginova son marcas registradas de
Televés S.A. Todas las marcas son propiedad de sus
respectivos propietarios.
Televes USA LLC
425 South Cherry Street, Suite 635
Denver, CO 80246
www.televes-usa.com
[e-mail]
www.televes.com

14
14
Specications Características
MODE / MODO
Passive / Pasivo Active / Activo
Operating band Banda de trabajo FM High VHF
CH7 - CH13
UHF
CH14 - CH51 FM High VHF CH7 - CH13
UHF
CH14 - CH51
Gain Ganancia dBi -2 -2 4 ... 7 -2 10 max. 19 ... 22 max.
Noise gure
(typ.)
Figura ruido
(tip.) dB - - 3 2
Output level Nivel salida dBmV
(DIN45004B) - Self regulated / Autoregulable
Power supply Alimentación V- 12 - 24
Max. current Corriente máxima mA - 32@12Vdc - 37@24Vdc
Protection
level
Indice de
protección IP 53
Weight Peso lb 3.3
Dimensions Dimensiones mm 420 x 315 x 75
Wind load Carga al viento lb 15.6 (@ 80 Miles/h) / (@ 130 Km/h)
21.5 (@ 93 Miles/h) / (@ 150 Km/h)
Technical specications / Características técnicas

15
- This symbol indicates full compliance with the FCC Standards.
- Este símbolo indica el pleno cumplimiento con los estándares FCC.
YELLOW
GREENVIOLET
BLUE LIGHT
GREEN
RED
UHF
YELLOW
GREEN
LIGHT
GREEN
High VHF
YELLOW
GREENVIOLET
BLUE LIGHT
GREEN
RED
UHF
YELLOW
GREEN
LIGHT
GREEN
High VHF
UHF High-VHF

televes.com
