TESTO 512 User manual

Bedienungsanleitung de
Instruction manual en
Mode d’emploi fr
Inhalt
Allgemeine Hinweise ............................................2
1. Sicherheitshinweise..............................................3
2. Bestimmungsgemäße Verwendung......................4
3. Produktbeschreibung...........................................5
3.1 Anzeige- und Bedienelemente........................................ 5
3.2 Schnittstellen.................................................................. 6
3.3 Spannungsversorgung ................................................... 6
4. Inbetriebnahme....................................................7
5. Bedienung ...........................................................8
5.1 Druckschläuche, Staurohr anschließen........................... 8
5.2 Gerät ein- / ausschalten ................................................. 9
5.3 Displaybeleuchtung ein- / ausschalten............................ 9
5.4 Einstellungen vornehmen................................................ 9
6. Messen..............................................................14
7. Wartung und Pflege ...........................................16
8. Fragen und Antworten .......................................17
9. Technische Daten ..............................................18
10. Zubehör / Ersatzteile ..........................................19
testo 512
Digital-Manometer

Allgemeine Hinweise2
Allgemeine Hinweise
Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vor-
liegenden Dokumentation.
Diese Dokumentation enthält Informationen, die für einen
sicheren und effizienten Einsatz des Produkts beachtet
werden müssen.
Lesen Sie diese Dokumentation aufmerksam durch und
machen Sie sich mit der Bedienung des Produkts vertraut,
bevor Sie es einsetzen. Bewahren Sie dieses Dokument
griffbereit auf, um bei Bedarf nachschlagen zu können.
Kennzeichnungen
Darstellung Bedeutung Bemerkungen
Hinweis Gibt hilfreiche Tipps und Informationen.
, 1, 2 Handlungsziel Nennt das Ziel, welches durch nach-
folgend beschriebene Handlungsschritte
erreicht wird. Bei nummerierten Hand-
lungszielen die vorgegebene Reihen-
folge beachten!
 Voraussetzung Voraussetzung muss erfüllt sein, damit
eine Handlung wie beschrieben aus-
geführt werden kann.
, 1, 2, ... (Handlungs-)Schritt Handlungsschritte ausführen. Bei
nummerierten Handlungsschritten die
vorgegebene Reihenfolge beachten!
Text Displaytext Text erscheint auf dem Gerätedisplay.
Taste Bedientaste Taste drücken.
- Resultat Nennt das Ergebnis eines voran-
gegangenen (Handlungs-)Schritts.
Querverweis Verweis auf weiterführende oder
detailliertere Informationen.

1. Sicherheitshinweise 3
1. Sicherheitshinweise
Dieses Kapitel nennt allgemeine Regeln, die für einen
sicheren Umgang mit dem Produkt unbedingt beachtet
werden müssen.
Personenschäden / Sachschäden vermeiden
Mit dem Messgerät und Fühlern nicht an oder in der
Nähe von spannungsführenden Teilen messen.
Das Messgerät / Fühler nie zusammen mit Lösungs-
mitteln lagern, keine Trockenmittel verwenden.
Produktsicherheit / Gewährleistungsansprüche wahren
Das Messgerät nur innerhalb der in den Technischen
Daten vorgegebenen Parameter betreiben.
Das Messgerät nur sach- und bestimmungsgemäß ver-
wenden. Keine Gewalt anwenden.
Handgriffe und Zuleitungen nicht Temperaturen über
70°C aussetzen, wenn diese nicht ausdrücklich
für höhere Temperaturen zugelassen sind.
Temperaturangaben auf Sonden / Fühlern beziehen sich
nur auf den Messbereich der Sensorik.
Das Messgerät nur öffnen, wenn dies zu Wartungs-
oder Instandhaltungszwecken ausdrücklich in der
Dokumentation beschrieben ist.
Nur Wartungs- und Instandsetzungsarbeiten
durchführen, die in der Dokumentation beschrieben sind.
Dabei die vorgegebenen Handlungsschritte einhalten.
Aus Sicherheitsgründen nur Original-Ersatzteile von
Testo verwenden.
Fachgerecht entsorgen
Defekte Akkus / leere Batterien an den dafür vor-
gesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden.
Wir sorgen für eine umweltschonende Entsorgung.
deenfresitptsvnl????

2. Bestimmungsgemäße Verwendung4
2. Bestimmungsgemäße
Verwendung
Dieses Kapitel nennt die Anwendungsbereiche, für die das
Produkt bestimmt ist.
Setzen Sie das Produkt nur für die Bereiche ein, für die es
konzipiert wurde. Im Zweifelsfall bitte bei Testo nachfragen.
Das testo 512 ist ein kompaktes Digital-Manometer mit
Temperaturkompensation zur Messung des positiven und
negativen Überdrucks und des Differenzdrucks von nicht
aggressiven Gasen. Mit den Versionen 2hPa, 20hPa und
200hPa kann über ein Staurohr auch die Strömungs-
geschwindigkeit gemessen werden.
Das Produkt wurde für folgende Aufgaben / Bereiche
konzipiert:
· Messung an Heizungs-, Lüftungs- und Klimaanlagen
· Kundendienst und Wartungsarbeiten
In folgenden Bereichen darf das Produkt nicht eingesetzt
werden:
· In explosionsgefährdeten Bereichen
· Für diagnostische Messungen im medizinischen Bereich

3. Produktbeschreibung 5
3. Produktbeschreibung
Dieses Kapitel gibt eine Übersicht über die Komponenten
des Produkts und deren Funktionen.
3.1 Anzeige- und
Bedienelemente
Übersicht
 Infrarot-Schnittstelle,
Druckanschlussnippel (4/6mm):
(+) positiver Überdruck
(-) negativer Überdruck
Display
 Bedientasten
Batteriefach (Rückseite)
Tastenfunktionen
Taste Funktionen
Gerät einschalten;
Gerät ausschalten (gedrückt halten)
Displaybeleuchtung ein- / ausschalten
Messwert halten, Maximal- / Minimal-
wert anzeigen
Konfigurationsmodus öffnen / verlassen
(gedrückt halten);
Im Konfigurationsmodus:
Eingabe bestätigen
Im Konfigurationsmodus:
Wert erhöhen, Option wählen
Im Konfigurationsmodus:
Wert verringern, Option wählen
Daten drucken
Nullpunktabgleich durchführen
deenfresitptsvnl????

3. Produktbeschreibung6
Wichtige Displayanzeigen
Anzeige Bedeutung
Batteriekapazität (rechts unten im Display):
· Im Batteriesymbol leuchten 4 Segmente: Batterie des Geräts ist voll
·Im Batteriesymbol leuchten keine Segmente: Batterie des Geräts ist
fast leer
Druckfunktion: Messwerte werden an den Drucker gesendet
3.2 Schnittstellen
Infrarot-Schnittstelle
Über die Infrarot-Schnittstelle an der Kopfseite des Geräts
können Messdaten an einen Testo-Protokolldrucker
gesendet werden.
Druckanschlussnippel
Über die Druckanschlussnippel an der Kopfseite des
Geräts können Druckschläuche angeschlossen werden.
3.3 Spannungsversorgung
Die Spannungsversorgung erfolgt über eine 9V Block-
batterie (im Lieferumfang) bzw. -akku. Ein Netzbetrieb und
das Laden eines Akkus im Gerät sind nicht möglich.

4. Inbetriebnahme 7
4. Inbetriebnahme
Dieses Kapitel beschreibt die Handlungsschritte, die zur
Inbetriebnahme des Produkts erforderlich sind.
Display-Schutzfolie entfernen:
Schutzfolie vorsichtig abziehen.
Batterie / Akku einlegen:
1Batteriefach auf der Rückseite des Gerätes öffnen:
Batteriefachdeckel in Pfeilrichtung schieben und
abnehmen.
2Batterie / Akku (9V-Block) einlegen. Polung beachten!
3Batteriefach schließen: Batteriefachdeckel aufsetzen
und gegen die Pfeilrichtung schieben.
- Das Gerät schaltet sich ein.
deenfresitptsvnl????

5. Bedienung8
5. Bedienung
Dieses Kapitel beschreibt die Handlungsschritte, die beim
Einsatz des Produkts häufig ausgeführt werden müssen.
5.1 Druckschläuche,
Staurohr anschließen
Druckschläuche anschließen:
Druckschläuche (4 oder 6mm) vorzeichenrichtig auf die
Druckanschlussnippel aufstecken:
· positive Überdruckmessung (+)
· negative Überdruckmessung (-)
· Differenzdruckmessung (+ -)

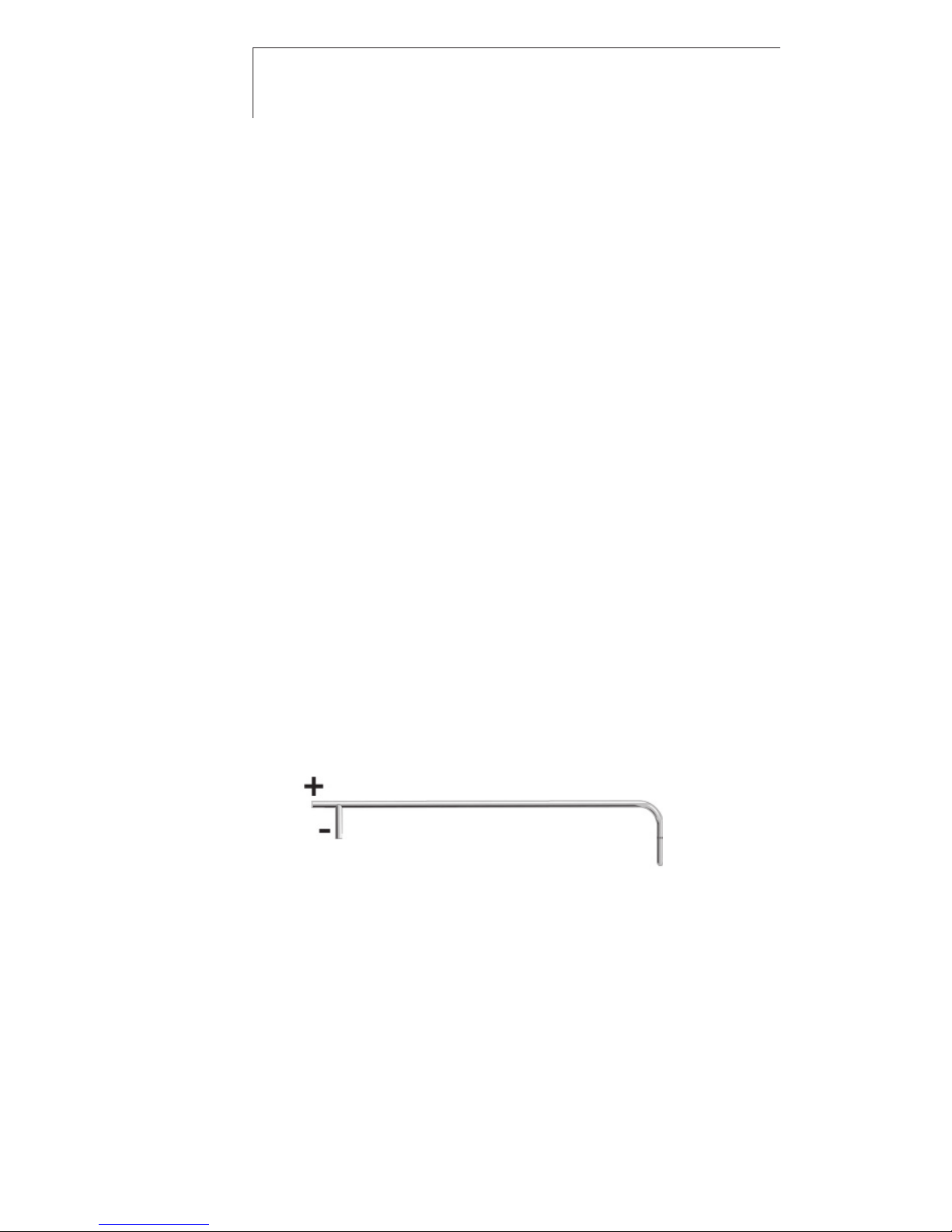

Staurohr anschließen (nur Versionen 2hPa, 20hPa und
200hPa):
1Druckschläuche (4 oder 6mm) vorzeichenrichtig auf
die Druckanschlussnippel aufstecken.
2Druckschläuche auf die Anschlussenden des
Staurohrs aufstecken:

5. Bedienung 9
5.2 Gerät ein- / ausschalten
Gerät einschalten:
drücken.
- Ein Segmenttest wird durchgeführt: Die Messwert-
Anzeige-Segmente leuchten kurz auf (2x 8888).
- Die Messansicht wird geöffnet: Der aktuelle
Messwert wird angezeigt.
Gerät ausschalten:
gedrückt halten (ca. 2s) bis die Display-Anzeige
erlischt.
5.3 Displaybeleuchtung
ein- / ausschalten
Displaybeleuchtung ein- / ausschalten:
Das Gerät ist eingeschaltet.
drücken.
5.4 Einstellungen vornehmen
1Konfigurationsmodus öffnen:
Das Gerät ist eingeschaltet und befindet sich in der
Messansicht. Hold, Max oder Min sind nicht aktiviert.
gedrückt halten (ca. 2s) bis die Anzeige im
Display wechselt.
- Das Gerät befindet sich nun im Konfigurations-
modus.
Mit kann zur nächsten Funktion gewechselt
werden.
Der Konfigurationsmodus kann jederzeit verlassen
werden. Dazu gedrückt halten (ca. 2s) bis das
Gerät zur Messansicht gewechselt hat. Bereits durch-
geführte Änderungen im Konfigurationsmodus
werden dabei gespeichert.
deenfresitptsvnl????

5. Bedienung10
2Druck-Einheit einstellen:
Der Konfigurationsmodus ist geöffnet, die eingestellte
Einheit blinkt.
Mit / die gewünschte Einheit einstellen und
mit bestätigen.
3Messgröße für untere Messwertzeile einstellen:
In der unteren Messwertzeile können die Messgrößen
Temperatur (interner Temperatursensor) oder Strömung
(nur Versionen 2hPa, 20hPa und 200hPa) angezeigt
werden. Ist keine der beiden Messgrößen aktiviert wird
in der unteren Messwertzeile keine Messgröße ange-
zeigt.
Der Konfigurationsmodus ist geöffnet, °C°F leuchtet.
1Mit / die gewünschte Option wählen und mit
bestätigen:
· On: Der Temperaturmesswert wird in der unteren
Messwertzeile angezeigt, Ausnahme: Die Anzeige
des Strömungsmesswerts ist aktiviert (nur Ver-
sionen 2hPa, 20hPa und 200hPa).
· OFF: Der Temperaturmesswert wird nicht in der
unteren Messwertzeile angezeigt.
OFF wurde gewählt, Version 2000hPa:
Weiter mit Handlungsziel 4 DÄMPFUNG EINSTELLEN.
OFF wurde gewählt, Versionen 2hPa, 20hPa und
200hPa:
- m/s und fpmx100 leuchten.
Weiter mit Schritt 3.
On wurde gewählt:
- Die eingestellte Temperatureinheit blinkt.
2Mit / die gewünschte Einheit einstellen und
mit bestätigen.
Version 2000hPa:
Weiter mit Handlungsziel 4 DÄMPFUNG EINSTELLEN.
Versionen 2hPa, 20hPa und 200hPa:
- m/s und fpmx100 leuchten.
