TFA 60.3024.01 User manual

Bedienungsanleitung
Quarz-Uhrwerk mit Uhrzeigerset
Kat. Nr. 60.3024.01
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
•Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem
neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige
Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für
den Störungsfall.
•Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen
des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht wer-
den, übernehmen wir keine Haftung.
•Beachten Sie besonders die Sicherheitshinweise!
•Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
• Quarz-Uhrwerk
• Zwei Uhrzeigersets
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Leises Sweep-Quarzuhrwerk
• Ideal um sich eine eigene Uhr zu basteln
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Ver-
wenden Sie das Produkt nicht anders, als in dieser Anleitung beschrieben wird.
Vorsicht!
Verletzungsgefahr:
• Nicht für Kinder unter drei Jahren geeignet.
• Kleinteile (z.B. Schraube) können bei Verschlucken lebensgefährlich sein.
• Bewahren Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebens-
gefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu
schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie
könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort
medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen.
Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst
schnell ausgetauscht werden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe
und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Die Uhrzeiger sind fragil und leicht verbiegbar.
• Vor Feuchtigkeit schützen!

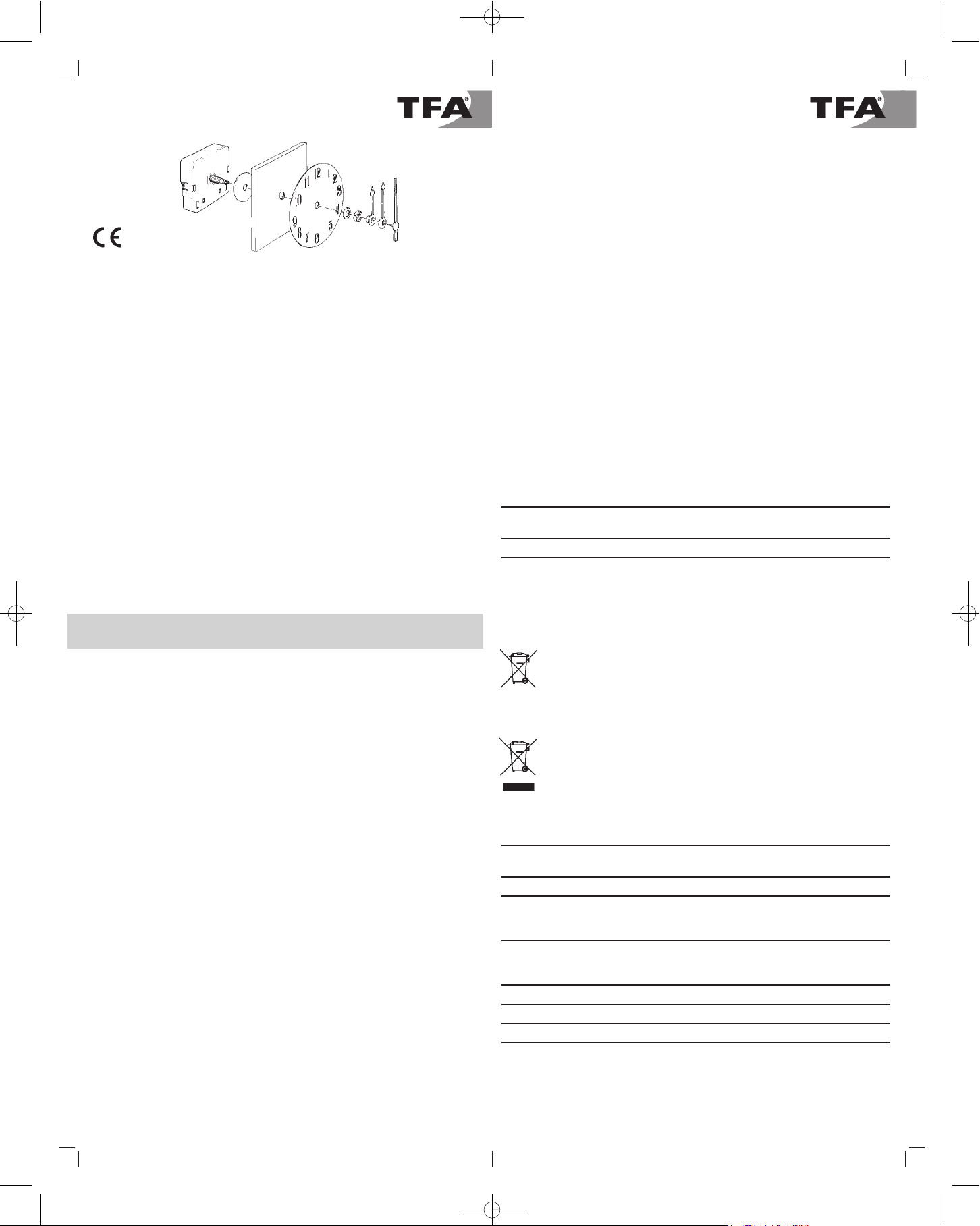

5. Zusammenbau
• Entfernen Sie die Mutter (Gewindeschraube) und die Unterlegscheibe.
• Achten Sie darauf, dass die Gummischeibe dabei nicht verloren geht.
• Setzen Sie nun das Uhrwerk mit dem Gewinde in das selbstgebastelte Ziffernblatt.
• Befestigen Sie jetzt alles (Gummischeibe, selbstgebautes Ziffernblatt und Unterleg-
scheibe) mit der Mutter.
• Setzen Sie als erstes den Stundenzeiger und dann den Minutenzeiger auf das Gewinde
und stellen Sie beide auf 12 Uhr.
• Befestigen Sie alles mit dem Sekundenzeiger und stellen Sie ihn ebenfalls auf 12 Uhr.
• Achten Sie darauf, dass die Uhrzeiger nicht beim Montieren verbogen werden und sich
somit gegenseitig blockieren.
6. Inbetriebnahme
• Legen Sie eine neue Batterie (1,5 V AA) in das Batteriefach ein, +/- Pol wie abgebildet.
• Das Gerät ist jetzt betriebsbereit.
Einstellen der Uhrzeit
• Stellen Sie mit dem grünen Einstellrad auf der Rückseite die aktuelle Zeit ein.
• Nicht direkt an den Zeigern drehen! Die Mechanik der Uhr kann dadurch beschädigt
werden.
7. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder
Lösungsmittel verwenden!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
8. Batteriewechsel
• Sobald die Funktion der Batterie schwächer wird, wechseln Sie bitte die Batterie.
• Legen Sie eine neue Batterie 1,5 V AA in das Batteriefach. Achten Sie auf die richtige
Polarität beim Einlegen der Batterie.
9. Fehlerbeseitigung
Problem Lösung
Keine Zeigerbewegung ➜ Batterie polrichtig einlegen
➜ Batterie wechseln
Unkorrekte Anzeige ➜ Batterie wechseln
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an
den Händler, bei dem Sie das Produkt gekauft haben.
10. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile herge-
stellt, die recycelt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und
Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden
Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von
Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist
verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausge-
wiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgerä-
ten abzugeben.
11. Technische Daten
Spannungsversorgung: Batterie 1 x 1,5 V AA (nicht inklusive)
Verwenden Sie Alkaline Batterien.
Gehäusemaße: 56 x 34 x 56 mm
Zeiger-Set 1 Sekundenzeiger: 83 mm;
Minutenzeiger: 76 mm;
Stundenzeiger: 54 mm
Zeiger-Set 2 Sekundenzeiger: 81 mm;
Minutenzeiger: 76 mm;
Stundenzeiger: 56 mm
Achslänge 17 mm
Gewicht: 51 g (nur das Gerät)
Geeignet für Ziffernblätter mit max. 6 mm Stärke.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die techni-
schen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der
Artikel-Nummer in das Suchfeld.
www.tfa-dostmann.de 01/20
pCNm
www.tfa-dostmann.de
Les instructions en français peuvent être trouvées sur notre site Web.
Le istruzioni in italiano possono essere trovate sul nostro sito web.
De instructies in het Nederlands kunt u vinden op onze website.
Las instrucciones en español se pueden encontrar en nuestro sitio web.
TFA_No. 60.3024_Anleitung_01_20 20.01.2020 15:38 Uhr Seite 1

Instruction manual
Quartz movement and hands
Cat.-No. 60.3024.01
Thank you for choosing this instrument from TFA.
1. Before you start using it
•Please make sure to read the instruction manual carefully.
This information will helpyou to familiarise yourself with your new device, to learn all
of its functions and parts, to find out important details about its first use and how to
operate it, and to get advice in the event of faults.
•Following and respecting the instructions in your manual will prevent damage to
your instrument and loss of your statutory rights arising from defects due to incorrect
use. We shall not be liable for any damage occurring as a result of non-following of
these instructions.
•Please take particular note of the safety advice!
•Please keep this instruction manual for future reference.
2. Scope of delivery
• Quartz movement
• Two different sets of hands
• Instruction manual
3. Field of operation and all the benefits of your new instrument at a glance
• Quiet “sweep” quartz movement
• Ideal to build your own clock
4. For your safety
• This product is exclusively intended for the field of application described above. It
should only be used as described within these instructions.
Caution!
Risk of injury:
• Not suitable for children under three years of age.
• Small pieces (for example screws) can be fatal if swallowed.
• Keep this instrument and the battery out of the reach of children.
• Batteries contain harmful acids and may be hazardous if swallowed. If a battery is swal-
lowed, this can lead to serious internal burns and death within two hours. If you suspect
a battery could have been swallowed or otherwise caught in the body, seek medical help
immediately.
• Batteries must not be thrown into a fire, short-circuited, taken apart or recharged. Risk
of explosion!
• Low batteries should be changed as soon as possible to prevent damage caused by
leaking.
• Wear chemical-resistant protective gloves and safety glasses when handling leaking bat-
teries.
Important information on product safety!
• Do not place your product near extreme temperatures, vibrations or shocks.
• Protect it from moisture.
• The clock's hands are fragile and easily bendable.

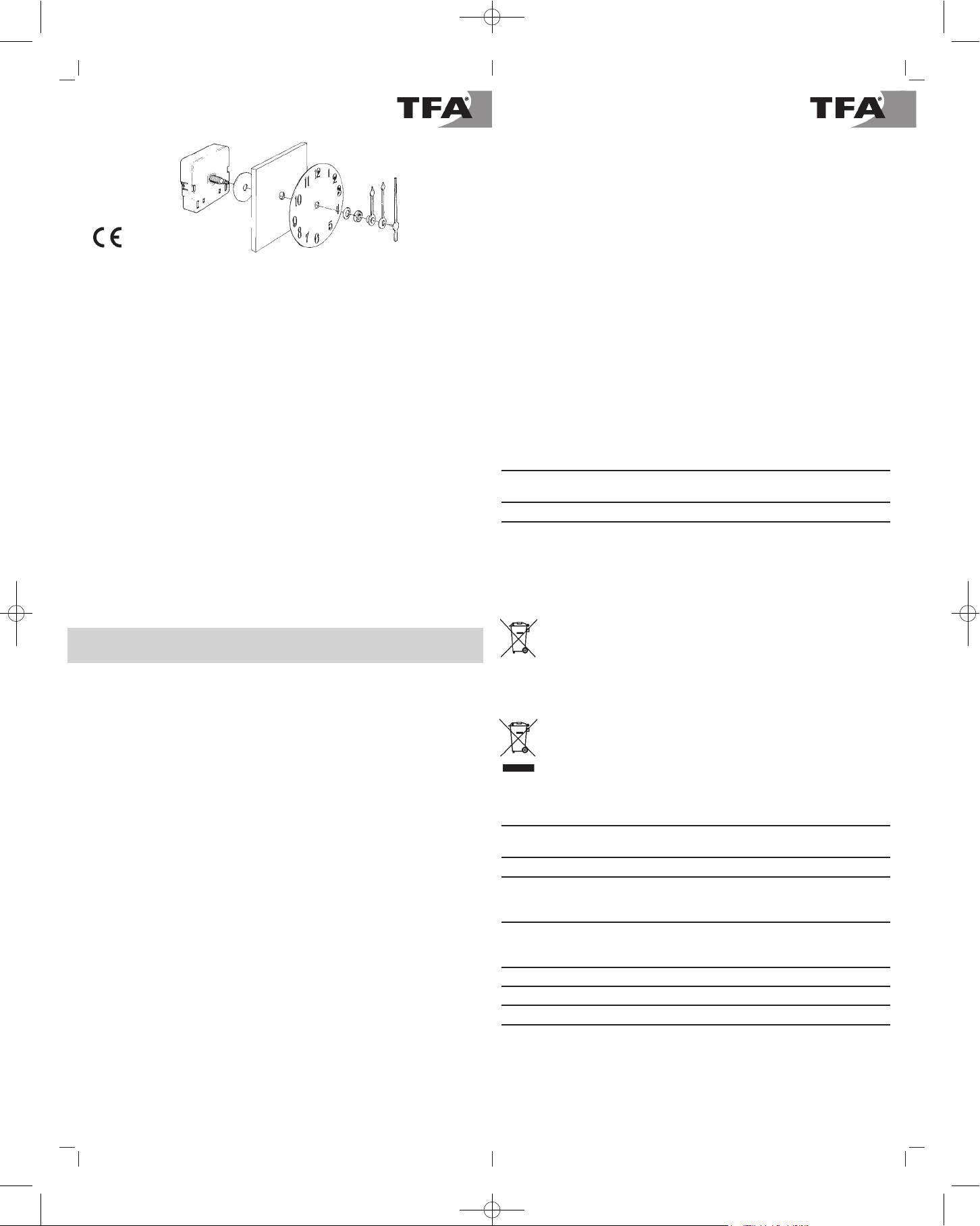

5. Assembly
• Remove the screw nut and the washer.
• Make sure that the rubber washer does not get lost.
• Now put the movement with the thread in the self-made dial.
• Now attach everything (rubber washer, self-made dial and washer) with the screw nut.
• At first, insert the clock's hour hand and then the minute hand on the thread and set
both to 12 o'clock.
• Now attach everything with the clock's second hand and set it also to 12 o'clock
• Make sure that the clock's hands are not bent during assembly as this could block the
movement.
6. Getting started
• Insert a new battery 1,5 V AA and ensure that the battery polarities are correct.
• The unit is ready for use.
Setting of the clock
• Turn the green setting wheel at the back and set the actual time.
• Do not turn the clock's hands directly! The mechanism of the clock could be damaged.
7. Care and maintenance
• Clean the device with a soft damp cloth. Do not use solvents or scouring agents.
• Remove the battery if you do not use the device for a long period of time.
• Keep the device in a dry place.
8. Battery replacement
• Change the battery when the function of the battery becomes weak.
• Insert a new battery 1,5 V AA and ensure that the battery polarities are correct.
9. Troubleshooting
Problems Solution
Clock's hands do not move ➜ Ensure that the battery polarity is correct
➜ Change the battery
Incorrect indication ➜ Change the battery
If your device fails to work despite these measures contact the supplier from whom you
purchased it.
10. Waste disposal
This product has been manufactured using high-grade materials and components which
can be recycled and reused.
Never dispose of empty batteries and rechargeable batteries in household
waste.
As a consumer, you are legally required to take them to your retail store or to
an appropriate collection site depending on national or local regulations in
order to protect the environment.
The symbols for the heavy metals contained are:
Cd=cadmium, Hg = mercury; Pb=lead
This instrument is labelled in accordance with the EU Waste Electrical and
Electronic Equipment Directive (WEEE).
Please do not dispose of this instrument in household waste. The user is
obligated to take end-of-life devices to a designated collection point for the
disposal of electrical and electronic equipment, in order to ensure environ-
mentally-compatible disposal.
7. Specifications
Power consumption: Battery 1 x 1.5 V AA (not included)
Use alkaline batteries
Housing dimension: 56 x 34 x 56 mm
Hands set 1 Second hand: 83 mm;
Minute hand: 76 mm;
Hour hand: 54 mm
Hands set 2 Second hand: 81 mm;
Minute hand: 76 mm;
Hour hand: 56 mm
Shaft length 17 mm
Weight: 51 g (instrument only)
Suitable for dials up to 6 mm thickness.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germany
No part of this manual may be reproduced without written consent of TFA Dostmann. The technical data are correct at the
time of going to print and may change without prior notice. The latest technical data and information about this product
can be found in our homepage by simply entering the product number in the search box.
www.tfa-dostmann.de 01/20
pCNm
www.tfa-dostmann.de
Les instructions en français peuvent être trouvées sur notre site Web.
Le istruzioni in italiano possono essere trovate sul nostro sito web.
De instructies in het Nederlands kunt u vinden op onze website.
Las instrucciones en español se pueden encontrar en nuestro sitio web.
TFA_No. 60.3024_Anleitung_01_20 20.01.2020 15:38 Uhr Seite 2

Mode d'emploi
Mouvement à quartz avec aiguilles d’horloge
Réf. 60.3024.01
Nous vous remercions d'avoir choisi l'appareil de la Société TFA.
1. Avant d'utiliser l'appareil
•Veuillez lire attentivement le mode d'emploi.
Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les
fonctions et tous les éléments qui le composent, vous noterez les détails importants
relatifs à sa mise en service et vous lirez quelques conseils en cas de disfonctionne-
ment.
•En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de
perdre vos droits résultant d'un défaut pour cause d'utilisation non-conforme. Nous
n'assumons aucune responsabilité pour des dommages qui auraient été causés par
le non-respect du présent mode d'emploi.
•Suivez bien toutes les consignes de sécurité !
•Conservez soigneusement le mode d'emploi !
2. Contenu de la livraison
• Mouvement à quartz
• Deux paquets différents d'aiguilles d’horloge
• Mode d'emploi
3. Aperçu du domaine d'utilisation et tous les avantages de votre nouvel appareil
• Mouvement à quartz silencieux « Sweep »
• Idéal pour construire votre propre horlog
4. Pour votre sécurité
• L'appareil est destiné uniquement à l'utilisation décrite ci-dessus. Ne l'utilisez jamais à
d'autres fins que celles décrites dans le présent mode d'emploi.
Attention !
Danger de blessure :
• Ne convient pas aux enfants de moins de trois ans.
• Les petites pièces (par exemple les vis) peuvent être mortelles.
• Gardez l'appareil et la pile hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le
cas d’une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes
graves ainsi que la mort dans l’espace de 2 heures. Si vous craignez qu’une pile ait pu
être avalée ou ingérée d’une autre manière, quelle qu’elle soit, contactez immédiatement
un médecin d’urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne
les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite.
• Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spé-
cialement adaptés et portez des lunettes de protection !
Conseils importants de sécurité du produit !
• Évitez d’exposer l’appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Protégez-le contre l'humidité.
• Soyez prudent avec les aiguilles de l'horloge celles-ci sont fragiles et facilement pliables.

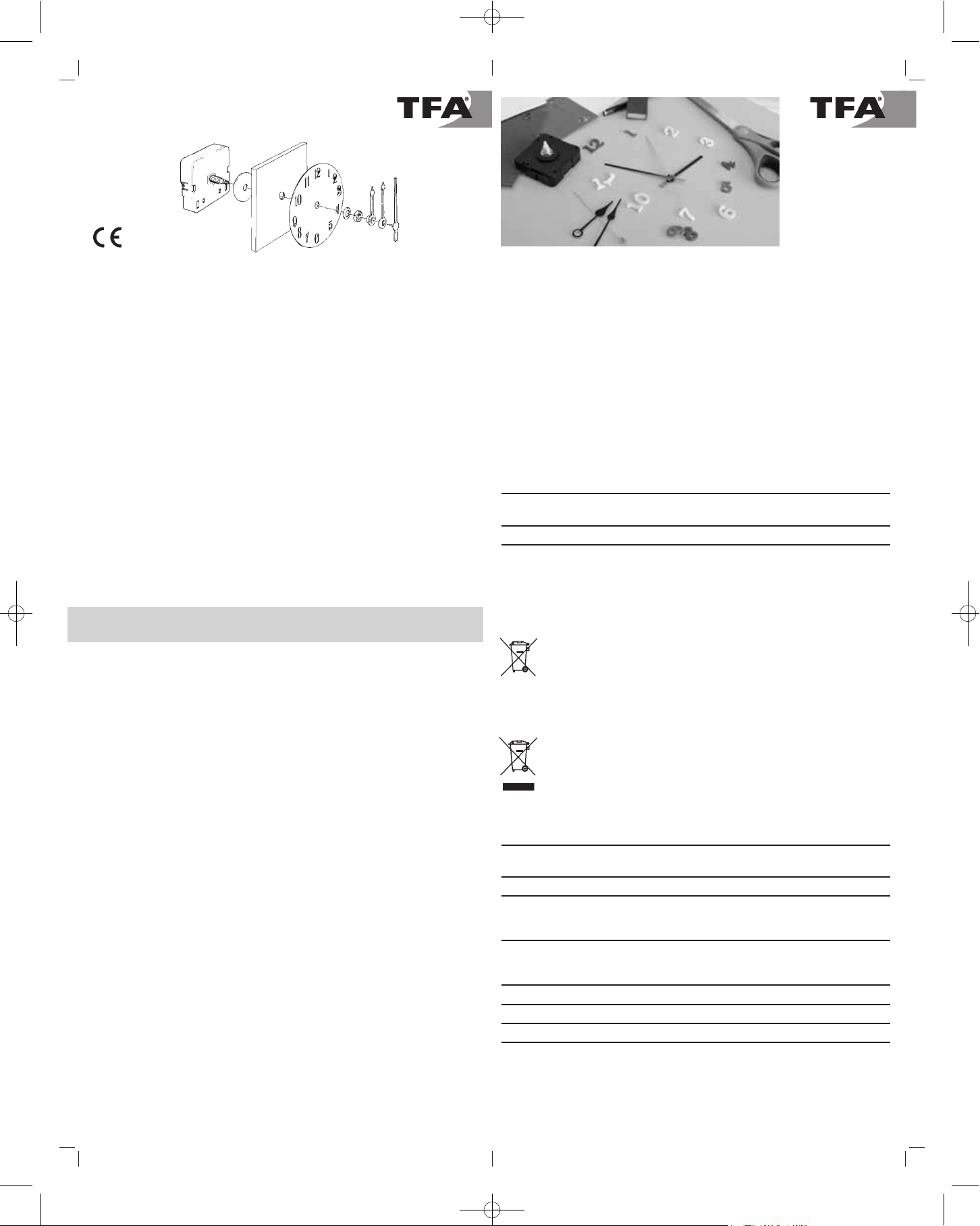

5. Assemblage
• Retirez le boulon et la rondelle.
• Faites attention de ne pas perdre la rondelle en caoutchouc.
• Maintenant, mettez le mouvement fileté dans le cadran assemblé.
• Fixez le tout (rondelle de caoutchouc, cadran assemblé et rondelle) avec le boulon.
• Insérez tout d’abord l’aiguille des heures sur la vis filetée et mettez-la à 12 heures .
• Insérez ensuite l'aiguille des minutes sur la vis filetée et mettez-la également à 12 heures.
• Fixez le tout avec l'aiguille des secondes et mettez-la également à 12 heures.
• Assurez-vous que les aiguilles de l'horloge ne sont pas pliées lors du montage et ne se
bloquent pas mutuellement.
6. Mise en service
• Insérez une nouvelle pile 1,5 V AA, pôles +/- comme indiqué.
• Votre appareil est maintenant prêt à fonctionner.
Réglage de l'heure
• Tournez le bouton vert au revers pour le réglage de l'heure réglez l'heure actuelle.
• Ne tournez pas les aiguilles directement, cela pourrait endommager le système mécani-
que de l'horloge.
7. Entretien et maintenance
• Pour le nettoyage de l'appareil, utilisez un chiffon doux et humide. N’utilisez pas de sol-
vants ou d´agents abrasifs !
• Enlevez la pile si vous n'utilisez pas votre appareil pendant une durée prolongée.
• Conservez votre appareil dans un endroit sec.
8. Remplacement de la pile
• Remplacez la pile si la fonction de la pile devient plus faible.
• Insérez une nouvelle pile 1,5 V AA. Contrôlez la bonne polarité de la pile avant de l'insérer.
9. Dépannage
Problème Solution
Aucun mouvement ➜ Contrôlez la bonne polarité de la pile
des aiguilles
➜ Changez la pile
Indication incorrecte ➜ Changez la pile
Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au ven-
deur auquel vous avez acheté votre appareil.
10. Traitement des déchets
Ce produit a été fabriqué avec des matériaux de construction de haute qualité qui peuvent
être recyclés et réutilisés.
Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures
ménagères !
En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et
accus usagés à votre revendeur ou de les déposez dans une déchetterie pro-
che de votre domicile conformément à la réglementation nationale et locale
Les métaux lourds sont désignés comme suit :
Cd=cadmium, Hg=mercure, Pb=plomb
Cet appareil est conforme aux normes de l'UE relatives au traitement des
déchets électriques et électroniques (WEEE).
L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L’utilisa-
teur s’engage, pour le respect de l’environnement, à déposer l’appareil usagé
dans un centre de traitement agréé pour les déchets électriques et électroni-
ques.
11. Caractéristiques techniques
Alimentation Pile 1 x 1,5 V AA (non incluse)
Utilisez de piles alcalines
Mesure de boîtier 56 x 34 x 56 mm
Aiguille numéro 1 L'aiguille des secondes : 83 mm ;
L'aiguille des minutes : 76 mm ;
L'aiguille des heures : 54 mm
Aiguille numéro 2 L'aiguille des secondes : 81 mm ;
L'aiguille des minutes : 76 mm ;
L'aiguille des heures : 56 mm
Longueur axe 17 mm
Poids 51 g (appareil seulement)
Convient pour les cadrans avec un maximum de 6 mm d'épaisseur.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Allemagne
La reproduction, même partielle du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dost-
mann. Les spécifications techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modi-
fiées, sans avis préalable. Les dernières données techniques et des informations concernant votre produit peuvent être
trouvées en entrant le numéro de l'article sur notre site.
www.tfa-dostmann.de 01/20
TFA_No. 60.3024_Anl_F_I_NL_E 20.01.2020 15:38 Uhr Seite 1

Istruzioni per l'uso
Meccanismo di orologeria al quarzo con lancette
Cat. N. 60.3024.01
Vi ringraziamo per aver scelto l'apparecchio della TFA.
1. Prima di utilizzare l'apparecchio
•Leggete attentamente le istruzioni per l'uso.
Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprirne tutte le
funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione,
di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da
seguire in caso di guasti.
•Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il dispositivo e di
pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spetta-
no per legge. Decliniamo ogni responsabilità per i danni derivanti dal mancato
rispetto delle presenti istruzioni per l'uso.
•Prestate particolare attenzione alle misure di sicurezza!
•Conservate con cura queste istruzioni per l'uso!
2. La consegna include
• Meccanismo al quarzo
• Set di due lancette dell'orologio
• Istruzioni per l'uso
3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio
• Meccanismo sweep al quarzo silenzioso
• Ideale per costruire il proprio orologio
4. Per la vostra sicurezza
• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in
maniera diversa da quanto descritto in queste istruzioni.
Attenzione!
Pericolo di lesioni:
• Non adatto a bambini sotto i tre anni.
• Le parti molto piccole (ad es. vite) possono costituire un pericolo mortale.
• Tenete il dispositivo e la batteria lontano dalla portata dei bambini.
• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batterie possono essere
mortali. Se una batteria venisse ingerita, potrebbe causare gravi ustioni e portare alla
morte nel giro di due ore. Se si sospetta che una batteria sia stata ingerita o inserita nel
corpo in altra maniera, consultare immediatamente un medico.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e
non cercare di ricaricarle. Pericolo di esplosione!
• Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino
completamente.
• Quando si maneggiano batterie esaurite indossare sempre guanti resistenti alle sostanze
chimiche e occhiali di protezione.
Avvertenze sulla sicurezza del prodotto!
• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
• Proteggere dall’umidità.
• Fate attenzione con le lancette. Sono fragili e facilmente piegabili.

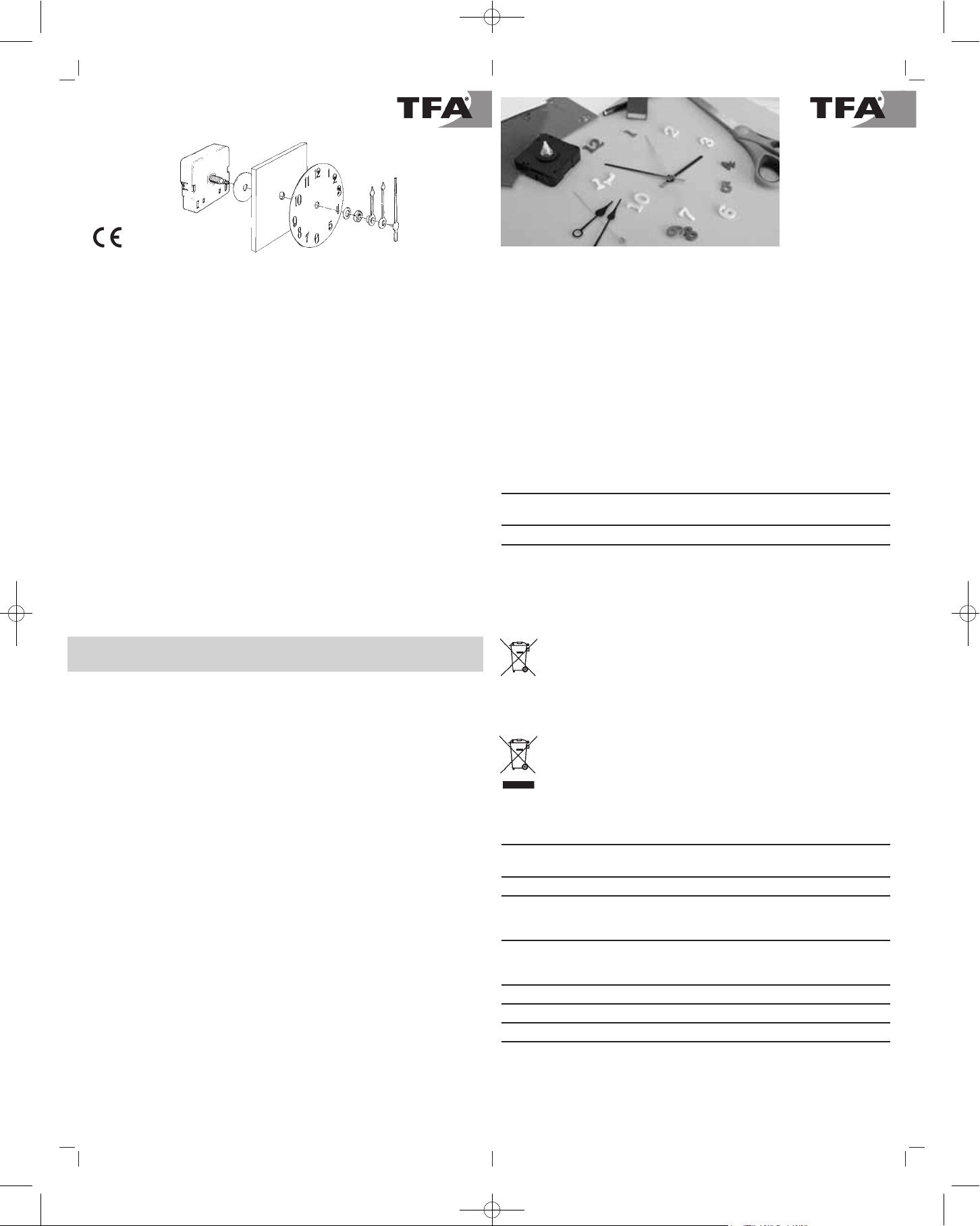

5. Montaggio
• Rimuovete il dado e la rondella.
• Assicurarsi che la rondella di gomma non sia stata persa.
• Inserite ora il meccanismo con la vite filettata nel quadrante costruito.
• Collegate tutto (rondella di gomma, quadrante costruito e rondella filettata) con il dado.
• Inserite sulla vite filettata la lancetta delle ore e impostatela alle 12.00.
• Inserite poi la lancetta dei minuti e impostatela alle 12.00.
• Fissate tutto con la lancetta dei secondi e impostate anche questa alle 12.00.
• Assicuratevi che le lancette non siano state piegate durante il montaggio e quindi in con-
flitto tra loro.
6. Messa in funzione
• Inserire una batteria nuove tipo AA da 1,5 V, rispettando le corrette polarità.
• L'apparecchio è pronto per l'uso.
Impostazione orologio
• Impostare l'ora con la rotellina verde situata sul retro.
• Non girare direttamente le lancette: le meccaniche dell'orologio potrebbero danneggiarsi.
7. Cura e manutenzione
• Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non
usare solventi o abrasivi.
• Rimuovere la batteria se non si utilizza l'apparecchio per un periodo prolungato.
• Collocare il dispositivo in un luogo asciutto.
8. Sostituzione della batteria
• Cambiare la batteria se la funzione del dispositivo è più debole.
• Inserire una batteria nuova AA da 1,5 V. Accertarsi di aver rispettato la corretta polarità.
9. Guasti
Problema Risoluzione del problema
Nessun movimento ➜ Inserire la batteria rispettando le corrette polarità
delle lancette
➜ Sostituire la batteria
Indicazione non corretta ➜ Sostituire la batteria
Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure,
rivolgetevi al rivenditore presso il quale lo avete acquistato.
10. Smaltimento
Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che
possono essere riciclati e riutilizzati.
È assolutamente vietato gettate le batterie tra i rifiuti domestici.
In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate
al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti
disposizioni nazionali o locali, ai fini di uno smaltimento ecologico.
Le sigle dei metalli pesanti contenuti sono:
Cd=cadmio, Hg=mercurio, Pb=piombo
Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smalti-
mento delle apparecchiature elettriche ed elettroniche (WEEE).
Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il con-
sumatore è tenuto a consegnare il vecchio apparecchio presso un punto di
raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai
fini di uno smaltimento ecologico.
11. Dati tecnici
Alimentazione 1 batteria da 1,5 V AA (non fornita)
Utilizzare batterie alcaline
Dimensioni esterne 56 x 34 x 56 mm
Lancette-Set numero 1 Lancetta dei secondi: 83 mm;
Lancetta dei minuti: 76 mm;
Lancetta delle ore: 54 mm
Lancette-Set numero 2 Lancetta dei secondi: 81 mm;
Lancetta dei minuti: 76 mm;
Lancetta delle ore: 56 mm
Lunghezza asse 17 mm
Peso 51 g (solo apparecchio)
Adatto per quadranti con un massimo di 6 mm di spessore.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germania
È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA
Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preav-
viso. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.
www.tfa-dostmann.de 01/20
TFA_No. 60.3024_Anl_F_I_NL_E 20.01.2020 15:38 Uhr Seite 2

Gebruiksaanwijzing
Kwarts uurwerk met wijzers
Cat.-Nr. 60.3024.01
Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.
1. Voor u met het apparaat gaat werken
•Leest u a.u.b. de gebruiksaanwijzing aandachtig door.
Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen ken-
nen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het
apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.
•Door rekening te houden met wat er in de handleiding staat, vermijdt u ook bescha-
digingen van het apparaat en riskeert u niet dat uw wettelijke rechten door verkeerd
gebruik niet meer gelden. Voor schade die wordt veroorzaakt doordat u geen reke-
ning houdt met de handleiding aanvaarden wij geen aansprakelijkheid.
•Neem in elk geval acht op de veiligheidsinstructies !
•Bewaar deze gebruiksaanwijzing a.u.b. goed!
2. Levering
• Kwarts uurwerk
• Twee verschillende wijzersets
• Gebruiksaanwijzing
3. Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oogopslag
• Geruisloos kwarts uurwerk "sweep”
• Ideaal om uw eigen klok te bouwen
4. Voor uw veiligheid
• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik
het product niet anders dan in deze handleiding is aangegeven.
Voorzichtig!
Kans op letsel:
• Niet geschikt voor kinderen jonger dan drie jaar.
• Het inslikken van onderdelen (bijv. een schroef) kan levensgevaarlijk zijn.
• Bewaar het apparaat en de batterij buiten de reikwijdte van kinderen.
• Batterijen bevatten zuren die de gezondheid schaden. Het inslikken van batterijen kan
levensgevaarlijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2 uur tot ernstige
interne brandwonden en tot fataal letsel leiden. Als u denkt dat de batterijen zijn ingeslikt
of in een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische
hulp te zoeken.
• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans
op explosie!
• Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batte-
rijen te voorkomen.
• Draag handschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u
met uitgelopen batterijen hanteert!
Belangrijke informatie voor de productveiligheid!
• Bescherm het apparaat tegen extreme temperaturen, trillingen en schokken.
• Tegen vocht beschermen.
• Wees voorzichtig met de wijzers. De wijzers zijn kwetsbaar en gemakkelijk buigbaar.
5. Montage
• Verwijder de moer en de ring.
• Zorg ervoor dat de rubberenscheif niet verloren gaat.
• Zet nu het uurwerk met de schroefdraad in de self-made wijzerplaat
• Bevestig nu alles (rubberenscheif, self-made wijzerplaat en ring) met de moer.
• Plaats eerst de urenwijzer op de schroefdraad en zet deze op 12 uur.
• Plaats vervolgens de minutenwijzer op de schroefdraad en zet deze ook op 12 uur.
• Bevestig alles met de secondewijzer en zet deze eveneens op 12 uur.
• Zorg ervoor dat de wijzers, bij de montage, niet gebogen worden, zodat ze elkaar ook
niet blokkeren.
6. Inbedrijfstelling
• Plaats er een nieuwe batterij 1,5 V AA in, +/- pool zoals afgebeeld.
• Het apparaat is nu bedrijfsklaar.
Tijdsinstelling
• De actuele tijd kunt u met de groene instelknop aan de achterkant instellen.
•
Niet rechtstreeks aan de wijzers draaien! De mechaniek van de klok kan worden beschadigd .
7. Schoonmaken en onderhoud
• Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of
oplosmiddelen gebruiken!
• Verwijder de batterij, als u het apparaat langere tijd niet gebruikt.
• Bewaar het apparaat op een droge plaats.
8. Batterijwissel
• Vervang de batterij, zodra de functie van de batterij zwakker wordt.
• Plaats er een nieuwe batterij 1,5 V AA in. Let op de juiste polariteit bij het plaatsen van
de batterijen.
9. Storingswijzer
Probleem Oplossing
Geen wijzerbeweging ➜ Batterij met de juiste poolrichting plaatsen
➜ Batterij vervangen
Geen correcte indicatie ➜ Batterij vervangen
Neem contact op met de dealer bij wie u dit product gekocht heeft als uw apparaat ondanks
deze maatregelen nog steeds niet werkt.
10. Verwijderen
Dit product is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden
gerecycled en hergebruikt.
Batterijen en accu's mogen niet met het huisvuil worden weggegooid.
Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij
uw dealer af te geven of naar de daarvoor bestemde containers volgens de
nationale of lokale bepalingen te brengen om een milieuvriendelijk verwijde-
ren te garanderen
De benamingen van de zware metalen zijn:
Cd=cadmium, Hg=kwikzilver, Pb=lood
Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE)
over het verwijderen van elektrisch en elektronisch afval.
Dit product mag niet met het huisvuil worden weggegooid. De gebruiker is
verplicht om de apparatuur af te geven bij een als zodanig erkende plek van
afgifte voor het verwijderen van elektrisch en elektronisch apparatuur om een
milieuvriendelijk verwijderen te garanderen.
11. Technische gegevens
Spanningsvoorziening Batterij: 1 x 1,5 V C (niet inclusief)
Gebruik Alkaline batterijen
Afmetingen behuizing 56 x 34 x 56 mm
Wijzer set 1 Seconden wijzer: 83 mm;
Minuten wijzer: 76 mm;
Uur wijzer: 54 mm
Wijzer set 2 Seconden wijzer: 81 mm;
Minuten wijzer: 76 mm;
Uur wijzer: 56 mm
Lengte van de hoofdas 17 mm
Gewicht: 51 g (alleen het apparaat)
Geschikt wijzerplaten met een maximum van 6 mm.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Duitsland
Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De
technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie wor-
den gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het
artikelnummer op onze homepage
www.tfa-dostmann.de 01/20
TFA_No. 60.3024_Anl_F_I_NL_E 20.01.2020 15:38 Uhr Seite 3

Instrucciones de uso
Movimiento de cuarzo y con junto diferentes de manecillas
Cat. No. 60.3024.01
Muchas gracias por haber adquirido este dispositivo de TFA.
1. Antes de utilizar el dispositivo
•Lea detenidamente las instrucciones de uso.
De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y
componentes, así como información relevante para la puesta de funcionamiento el
manejo del dispositivo y recibirá consejos sobre cómo actuar en caso de avería.
•Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y
no comprometerá a sus derechos por vicios, prevista legalmente debido a un uso
incorrecto. No asumimos responsabilidad alguna por los daños originados por el
incumplimiento de estas instrucciones de uso.
•Tenga en cuenta ante todo las advertencias de seguridad.
•Guarde estas instrucciones de uso en un sitio seguro.
2. Entrega
• Movimiento de cuarzo
• Dos juntos de manecillas
• Instrucciones de uso
3. Ámbito de aplicación y ventajas de su nuevo dispositivo
• Movimiento de cuarzo silencioso "Sweep"
• Ideal para construir su propio reloj
4. Para su seguridad
• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No
emplee el dispositivo de modo distinto al especificado en estas instrucciones.
¡Precaución!
Riesgo de lesiones:
• No apto para niños menores de tres años.
• Las piezas pequenas se pueden tragar (P. ej. tornillo) puede llegar a ser mortal.
• Mantenga el dispositivo y la pila fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren.
Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a
la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro
modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe ries-
go de explosión.
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar
fugas.
• ¡Utilice guantes protectores resistentes a productos químicos y gafas protectoras si
manipula pilas con fugas de líquido!
¡Advertencias importantes sobre la seguridad del producto !
• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Protegerlo de la humedad.
• Tenga cuidado con las manecillas. Las manecillas son frágiles y fácilmente deformable.
5. Montaje
• Retire la tuerca y la arandela.
• Asegúrese de que la arandela de goma no se pierda.
• Ahora ponga el movimiento de cuarzo con la tuerca en el dial.
• Ahora, coloque todo (arandela de goma, la construcción propia de dial y la arandela)
con la tuerca.
• Inserte en primer lugar, la manecilla de las horas sobre la rosca establecerlo a las 12
horas.
• Inserte en segundo lugar la manecilla de los minutos en la rosca y también se establece
a las 12 horas.
• Adjunte todo con la manecilla de los segundos y también se establece a las 12 horas.
• Asegúrese de que las manecillas del reloj no se doblen durante el montaje y por lo tanto
no se bloquen uno del otro.
6. Puesta en marcha
• Inserte una pila nueva 1,5 V AA, +/- con la polaridad correcta.
• El dispositivo está ahora listo para funcionar.
Ajustar la hora
• Ajuste con el botón de ajuste verde en la parte posterior la hora actual.
• No gire directamente las manecillas! Con ello podría estropearse el mecanismo del reloj.
7. Cuidado y mantenimiento
• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice medio
abrasivo ni disolventes!
• Extraiga la pila si no va a usar el dispositivo por un largo período de tiempo.
• Mantenga el dispositivo en un lugar seco.
8. Cambio de la pila
• Una vez que la función de la pila este débil, cambie la pila.
• Inserte una pila nueva 1,5 V AA. Asegúrese que la pila esté colocada con la polaridad
correcta.
9. Averías
Problema Solución
Ningún movimiento ➜ Introducir la pila correcta
puntero ➜ Cambiar la pila
Indicación incorrecta ➜ Cambiar la pila
Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al estableci-
miento donde adquirió el producto.
10. Eliminación
Este producto ha sido fabricado con materiales y componentes de máxima calidad que
pueden ser reciclados y reutilizados.
Las pilas y baterías no pueden desecharse en ningún caso junto con la basura
doméstica. Como consumidor, está obligado legalmente a depositar las pilas
y baterías usadas de manera respetuosa con el medio ambiente en el comer-
cio especializado o bien en los centros de recogida y reciclaje previstos para
ello según el reglamento nacional o local.
Las denominaciones de los metales pesados que contienen son:
Cd=cadmio, Hg=mercurio, Pb=plomo
Este dispositivo está identificado conforme a la Directiva de la UE sobre resi-
duos de aparatos eléctricos y electrónicos (WEEE).
No deseche este producto junto con la basura doméstica. El usuario está
obligado a llevar el dispositivo usado a un punto de recogida de aparatos
eléctricos y electrónicos acreditado para que sea eliminado de manera respe-
tuosa con el medio ambiente.
11. Datos técnicos
Alimentación de tensión Pila 1 x 1,5 V AA (non incluida)
Utilice pilas alcalinas
Dimensiónes de cuerpo 56 x 34 x 56 mm
1 conjunto de manecillas Manecilla de los segundos: 83 mm;
Manecilla de los minutos: 76 mm;
Manecilla de las horas: 54 mm
2 conjunto de manecillas Manecilla de los segundos: 81 mm;
Manecilla de los minutos: 76 mm;
Manecilla de las horas: 56 mm
Longitud del eje 17 mm
Peso 51 g (solo el dispositivo)
Adecuado para diales con un máximo de 6 mm de espesor.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Alemania
Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los
datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin
previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artí-
culo en nuestra página web.
www.tfa-dostmann.de 01/20
TFA_No. 60.3024_Anl_F_I_NL_E 20.01.2020 15:38 Uhr Seite 4
