Thermor Riva 2 User manual

NOTICE D’INSTALLATION
ET D’UTILISATION
Instruction manual
Montage und Bedienanleitung
Installatie - en gebruiksvoorschriften
Manual de instalación y de uso
Instruções de instalação e de utilização
Riva 2
RADIATEUR
SÈCHE-SERVIETTES
Electronic radiator - towel rail
Elektronischer Handtuchtrockner
Elektronische radiator
voor handdocken
Radiador seca toallas
Radiador seco-toalhas
notice Riva 2.qxp 27/05/09 10:56 Page 1

Riva 2
RADIATEUR SÈCHE-SERVIETTES
Electronic radiator - towel rail
Elektronischer Handtuchtrockner
Elektronische radiator voor handdocken
Radiador seca toallas
Radiador seco-toalhas
Nous vous remercions de lire
attentivement cette notice de façon à :
• rendre votre installation conforme aux normes,
• optimiser les performances de fonctionnement
de votre appareil.
Notre responsabilité ne saurait être engagée pour
des dommages causés par une mauvaise installation
ou par le non-respect des instructions se trouvant
dans ce document.
Riva 2
(électrique et mixte avec soufflerie)
500, 750 ET 1000 WATTS
SOUFFLERIE DE 1000 WATTS
(disponible sur chaque puissance pour les modèles
électriques et de série sur les modèles mixtes)
Coloris
blanc
notice Riva 2.qxp 27/05/09 10:56 Page 2

1
Nous vous remercions e votre choix et e votre confiance. Le ra iateur sèche-serviettes que vous
venez ’acquérir a été soumis à e nombreux tests et contrôles afin ’en assurer la qualité et ainsi
vous apporter une entière satisfaction.

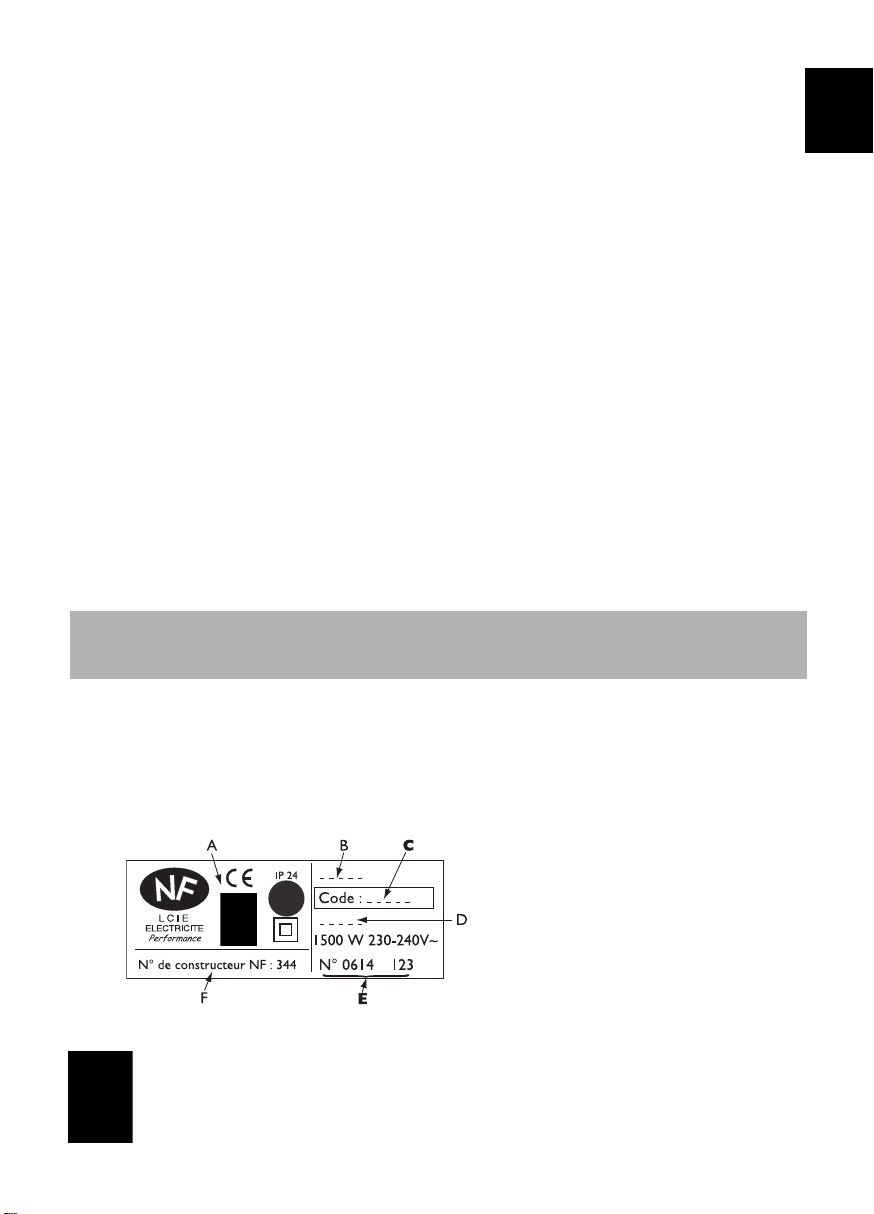

Les références du radiateur sèche-serviettes
Elles sont situées sur le côté droit du radiateur sèche-serviettes.
e Code commercial et le Numéro de série identifient auprès du constructeur le radiateur sèche-
serviettes que vous venez d’acquérir.
es appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères,
mais doivent être collectés séparément et recyclés.
a collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispo-
sitions et les décrets locaux.
A Normes, labels de qualité
B Nom commercial
C Code commercial
D Référence de fabrication
E N° de série
F N° de constructeur
Sommaire
Installation
1/ Préparer l’installation du radiateur sèche-serviettes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2/ Effectuer le raccordement hydraulique (version mixte).............................3
3/ Effectuer le raccordement électrique (toutes versions) .............................4
3/ Fixerleradiateursèche-serviettes ..........................................5-6
Fonctionnement version mixte ...............................................7
Fonctionnement version électrique ...........................................8
Utilisation
1/ Hiverversionmixtechaudièreallumée ........................................9
2/ Toutesversionschaudièreéteinte ...........................................10
Conseils
1/ Conseilsd’utilisation ......................................................11
2/ Miseengarde............................................................12
3/ Entretien................................................................13
4/ Encasdeproblème ....................................................14-15
Conservez la notice, même après l’installation
du radiateur sèche-serviettes.
F

2
Installation

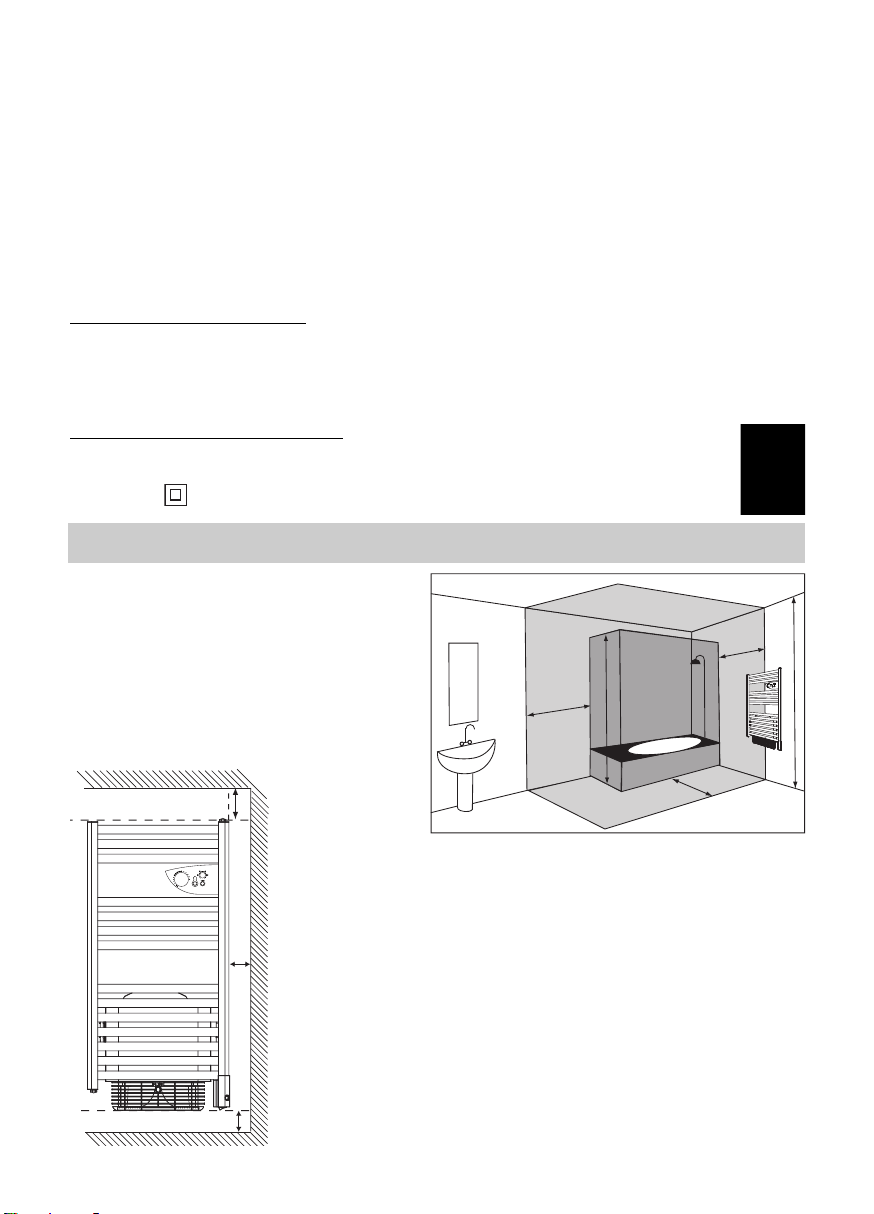

1/Préparer l’installation du radiateur sèche-serviettes
Règles d’installation
- Ce radiateur sèche-serviettes a été conçu pour être installé dans un local résidentiel. Dans tout autre
cas, veuillez consulter votre distributeur.
- ’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans
le pays d’installation (NFC 15100 pour la France).
- e radiateur sèche-serviettes doit être alimenté en 230 V Mono 50Hz.
-
Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de
raccordement au moins à 25 cm du sol.
Tenir le radiateur sèche-serviettes éloigné d’un courant d’air susceptible de perturber
son fonctionnement (ex : sous une Ventilation Mécanique Centralisée,etc...).
Ne pas l’installer sous une prise de courant fixe.
Volume 1 Pas d’appareil électrique
Volume 2 Appareil électrique à condition
que l’interrupteur et autres dispo-
sitifs de commandes ne soient pas
accessibles depuis la douche ou la
baignoire (Norme EN 60 335-2-
30).
Appareil électrique Classe II
Volume 3 Appareil électrique Classe II
Respectez les istances minimales avec le mobi-
lier pour l’emplacement e l’appareil.
Volume
3
Volume
2
60 cm
60 cm
60cm
3 m
2,25 m
Volume
1
150 mm mini
200 mm mini
150 mm mini

3
2/Effectuer le raccordement hydraulique (version mixte)
Règles de raccordement
Assurez-vous avant de commencer le raccordement
que l’interrupteur c est sur la position (voir étail page
7).
Pour le raccordement eau chaude, la version mixte comporte 2 orifices taraudés 1/2 Gaz 15/21 F
(piquages Entrée ’eau et Sortie ’eau) situés en bas.
Respectez le sens de circulation ainsi que les valeurs précisées sur le schéma ci-dessous.
Schéma de raccordement du radiateur sèche-serviettes
d
abc
RACCORDEMENT
PAR LE MUR
RACCORDEMENT
PAR LE SOL
CAPOT
Orifices taraudés
1/2 GAZ 15/21 F
ENTREE D'EAU
1/2 GAZ 15/21 F
mini
122 maxi
115
mini525
mini200
mini259
195
446
80
MILIEU APPAREIL
SORTIE D'EAU
1/2 GAZ 15/21 F
386
VUE AVANT
VUE DE COTE
F

4
3/Effectuer le raccordement électrique (toutes versions)
Règles de raccordement
- e radiateur sèche-serviettes doit être alimenté en 230 V Mono 50Hz.
- ’alimentation du radiateur sèche-serviettes doit être directement raccordée au réseau après le dis-
joncteur et sans interrupteur intermédiaire.
- e raccordement au secteur se fera à l’aide du câble du radiateur sèche-serviettes par l’intermé-
diaire d’un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cui-
sines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
- ’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de
contact d’au moins 3 mm.
- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou une personne de qualification similaire afin d’éviter un danger.
- Si vous utilisez le fil pilote et s’il est protégé par un différentiel 30mA (ex : salle e bains), il est néces-
saire de protéger l’alimentation du fil pilote sur ce différentiel.

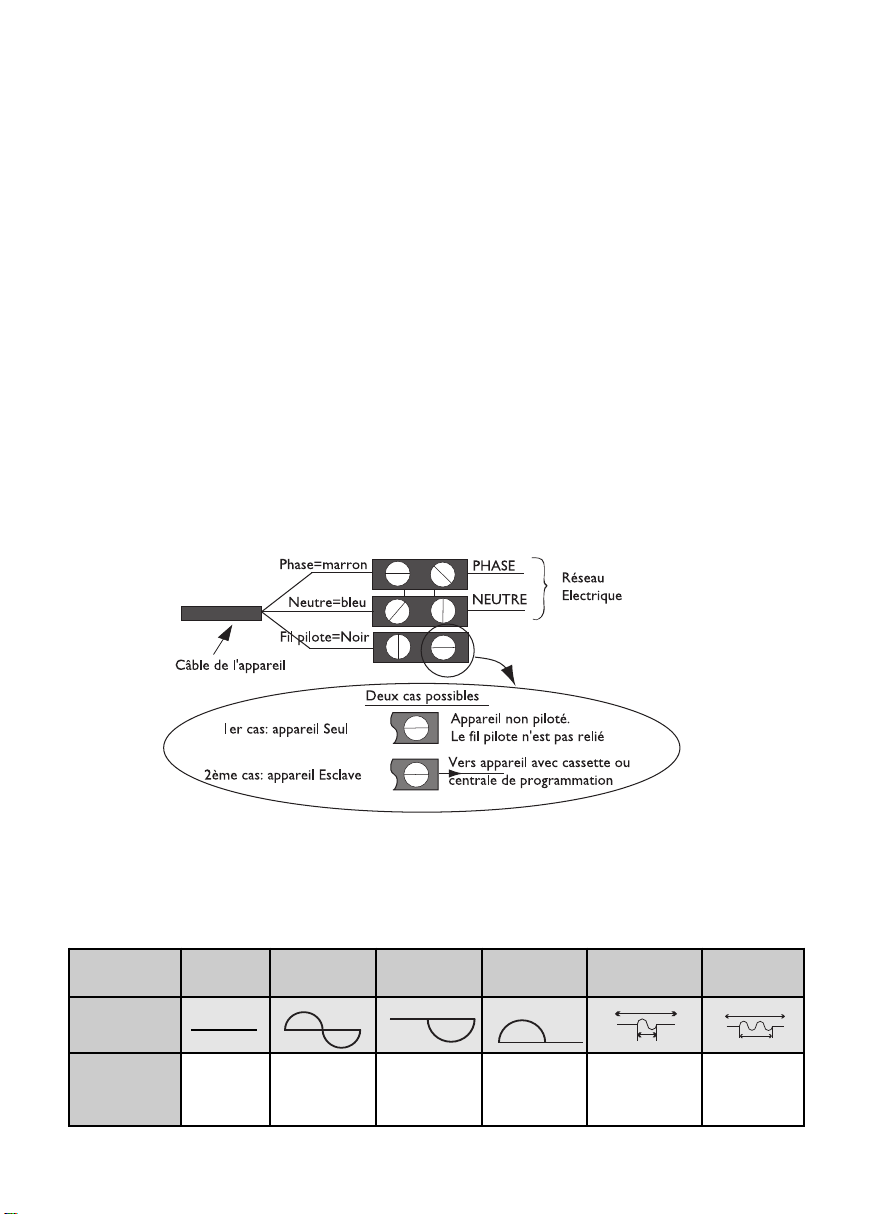

Schéma de raccordement du radiateur sèche-serviettes
Coupez le courant et branchez les fils d’après le schéma suivant :
Vous pouvez raccorder le fil pilote si votre maison est équipée d’une centrale de programmation, d’un
programmateur ou d’un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux
vérifications suivantes en fonction des modes choisis (Confort, Eco, ...) :
Mode CONFORT ECO HORS GE ARRÊT
DE ESTAGE
CONFORT
-1°C
CONFORT
-2°C
Signal à
transmettre
Mesure entre
le fil pilote et
le neutre
0 Volt 230 Volt -115 Volts
négative
+115 Volts
positive
230 Volts
pendant 3 s
230 volts
pendant 7 s
5'
3''
5'
7''

5
4/Fixer le radiateur sèche-serviettes au mur
1Prenez le couver-
cle de l’emballage
et dépliez le rabat
afin de bien le
poser sur le sol.
Repérez et poin-
tez les 4 points du
gabarit de per-
çage dessiné sur la
face marquée du
couvercle.
B
C
A
SOL
200 mm200 mm
Puissance Cote A
mm
Cote B
mm
Cote C
mm
500 W
320
mini
656
400750 W 1066
1000 W 1599
1500W
525
mini
451
3861750W 861
2000W 1394
F

6
4/Fixer le radiateur sèche-serviettes au mur
2Enlevez le couvercle.
Repérez soigneusement les points de perçage avec un
crayon ( essinez une croix e 2 mm e large).
3Percez les 4 trous.
En cas de support particulier, utilisez des chevilles adaptées
(ex : placoplâtre).
4Vissez et orientez les fourreaux (utilisez les ron elles sous
chaque vis).
Gardez accessibles les vis de blocage vers le haut.
5Vissez les plots sur les tubes sans les bloquer.
Vérifiez leur positionnement en les mettant avec le radiateur
sèche-serviettes dans les fourreaux.
Une fois la position trouvée, bloquez les vis de chaque plot.
6Mettez le radiateur sèche-serviettes au mur dans les four-
reaux.
Vissez chacune des vis de blocage.
Mettez les capuchons au bout des plots.

7

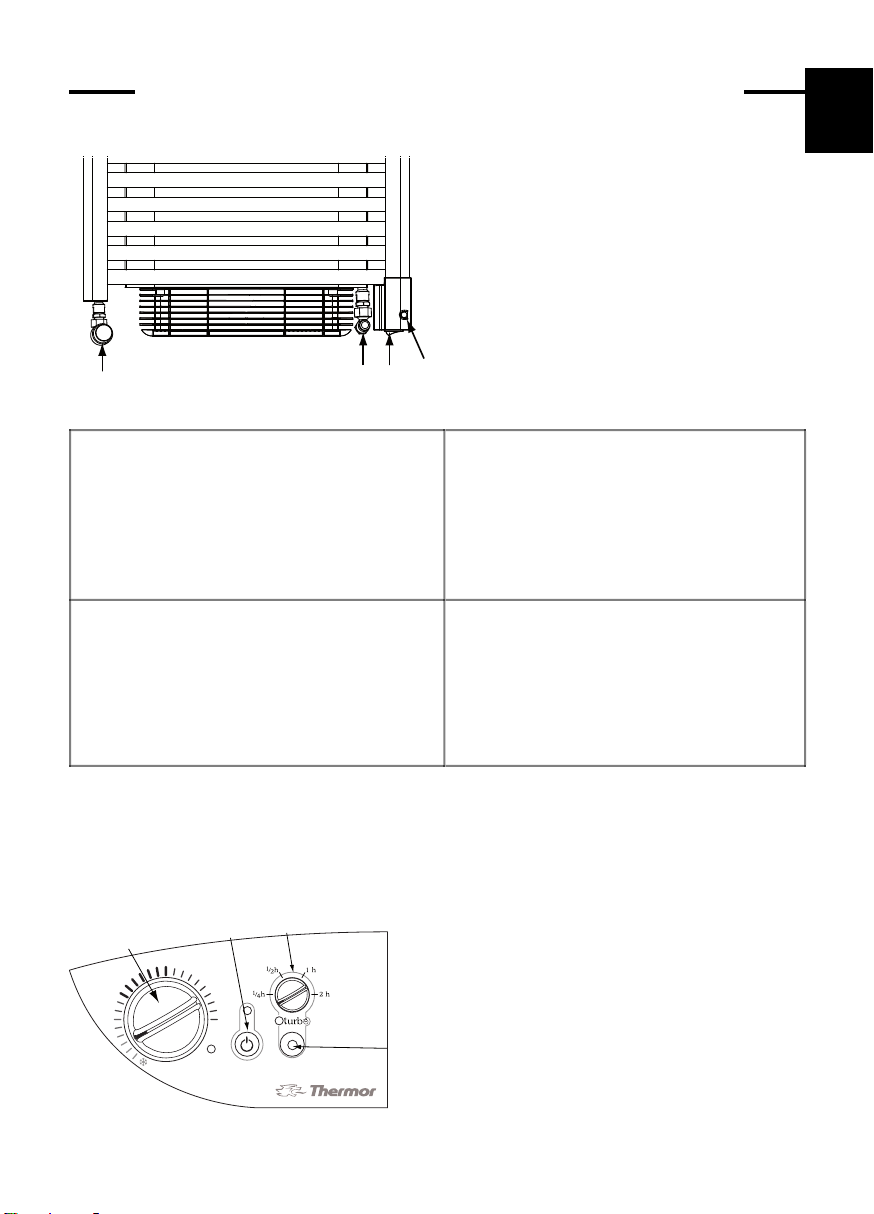

Fonctionnement VERSI N MIXTE
Choix de l’utilisation (position Hiver ou Et )
Le boîtier de commandes
orsque la chaudière ne fonctionne plus (à la mi-saison ou l’été), vous pouvez faire fonctionner votre
radiateur sèche-serviettes dans plusieurs modes :
•Le mode Confort qui vous permet d’obtenir la bonne température ambiante.
•Le mode Turbo qui vous permet d’élever rapidement la température de votre salle de bains.
aRobinet d’alimentation permettant l’en-
trée de l’eau chaude de la chaudière. Il
peut être thermostatique ou non.
bRobinet de sortie de l’eau chaude.
cInterrupteur Marche / Arrêt de la résis-
tance
dVoyant de visualisation Marche / Arrêt de la
résistance
d
abc
HIVER
- e circuit de la chaudière fonctionne.
- e boîtier de commande ne régule pas, la seule
touche qui fonctionne est la molette TURBO.
- la résistance ne fonctionne pas, elle est hors ten-
sion.
- a chaudière régule.
- ’interrupteur cest sur la position O.
- e voyant dest éteint, la résistance chauffante
intégrée dans l’appareil n’est pas alimentée.
-e robinet d’alimentation adoit être ouvert.
-Le robinet de retour chaudière bdoit res-
ter ouvert.
ETE
- e circuit de la chaudière ne fonctionne pas.
- e boîtier de commandes récupère toutes ses
fonctions.
- a chaudière ne régule plus.
- a résistance prend la relève de la chaudière qui
est coupée.
- ’interrupteur cest sur la position I.
- e voyant dest allumé, la résistance chauffante
intégrée dans l’appareil est alimentée.
- e robinet d’alimentation adoit être fermé.
-Le robinet de retour chaudière bdoit res-
ter ouvert.
A
BC
D
AMolette de réglage de la température de
confort de la salle de bains
BInterrupteur et voyant Marche / Arrêt du
chauffage
CMolette de réglage de la durée du mode
TURBO
DBouton de mise en marche du mode Turbo
F

8
Fonctionnement VERSI N ÉLECTRIQUE
Vous pouvez faire fonctionner votre radiateur sèche-serviettes dans plusieurs modes, quel que soit le
type de commande que vous aurez choisi (comman e manuelle ou par programmation) :
•Le mode Confort qui vous permet d’obtenir la bonne température ambiante.
•Le mode Turbo qui vous permet d’élever la température de votre salle de bains.
Commande manuelle
Commande par programmation centralisée
a programmation centralisée vous permet de réaliser des économies en programmant les abaisse-
ments de température quand vous le souhaitez, en fonction de la période d’utilisation de la salle de
bains.
Votre radiateur sèche-serviettes peut être programmé de façon centralisée par le biais du fil pilote.
Préparez votre programmation avec la notice fournie.
A
BC
D
AMolette de réglage de la température de
confort de la salle de bains
BInterrupteur et voyant Marche / Arrêt du
chauffage
CMolette de réglage de la durée du mode
TURBO
DBouton de mise en marche du mode Turbo

9

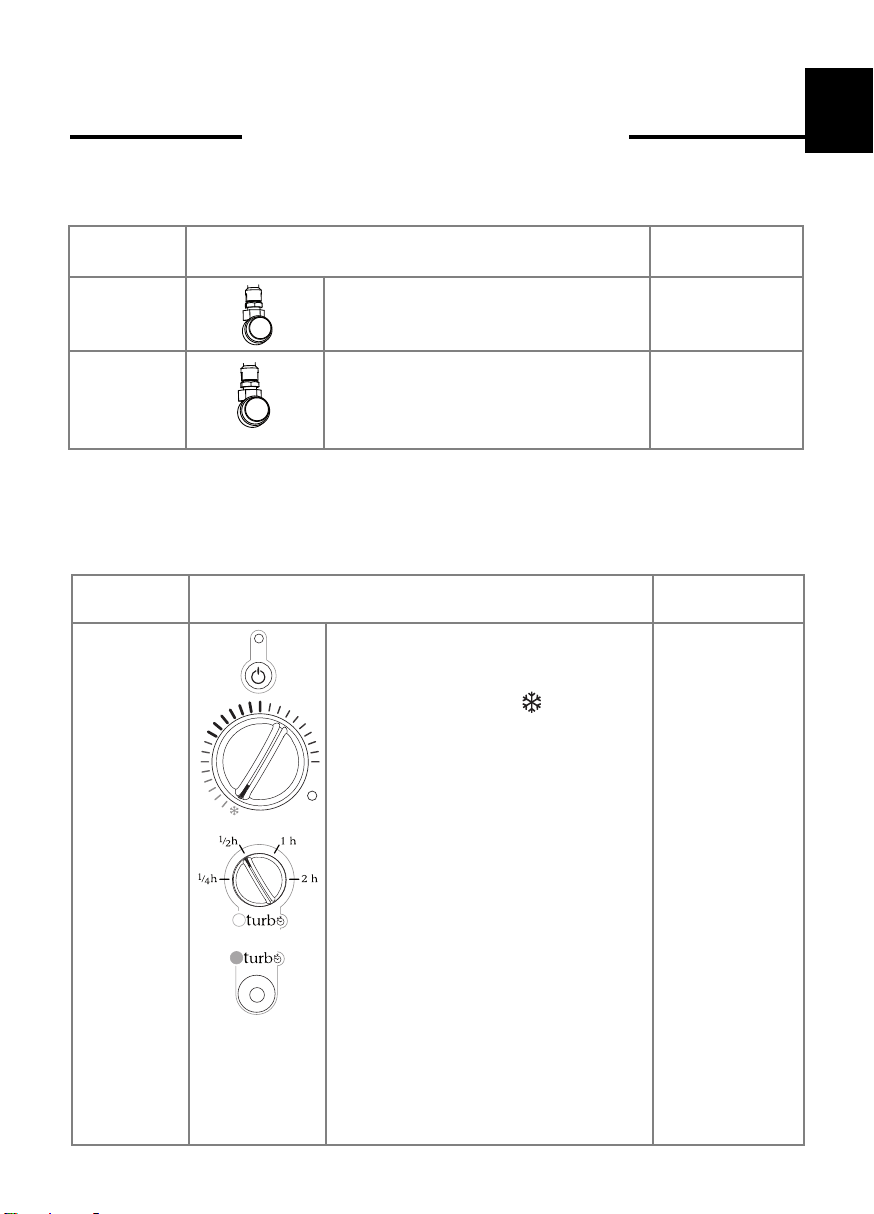

Utilisation HIVER VERSI N MIXTE
chaudière allumée
1/ Chauffer votre pièce
2/ Elever rapidement la température de votre pièce : utilisation du mode
Turbo
CE QUE VOUS
VOU EZ FAIRE CE QUE VOUS DEVEZ FAIRE POUR ’OBTENIR CE QUI VA SE PASSER
Mettre en
marche le
J’ouvre le robinet d’alimentation a. e radiateur
sèche-serviettes se
Trouver
la bonne
température.
J’ouvre le robinet d’alimentation aplus ou
moins en fonction de la température sou-
haitée (si mon robinet est thermostatique).
J’ai trouvé la tem-
pérature qui me
procure une sensa-
CE QUE VOUS CE QUE VOUS DEVEZ FAIRE POUR ’OBTENIR CE QUI VA
Elever la
température
rapidement
dans ma salle
de bains
J’appuie sur l’interrupteur B.
Je mets la molette Asur .
Je règle la durée du mode Turbo en tour-
nant la molette Csur le temps choisi.
J’appuie sur le bouton Turbo Dpour
déclencher le Turbo.
A la fin e la urée choisie, le Turbo s’éteint et
le ra iateur sèche-serviettes continue à chauf-
e voyant de
l’interrupteur B
s’allume.
e voyant Dde
mise en marche du
Turbo s’allume.
e ventilateur du
radiateur sèche-
serviettes fonc-
tionne pendant la
F

10
Utilisation T UTES VERSI NS
chaudière éteinte

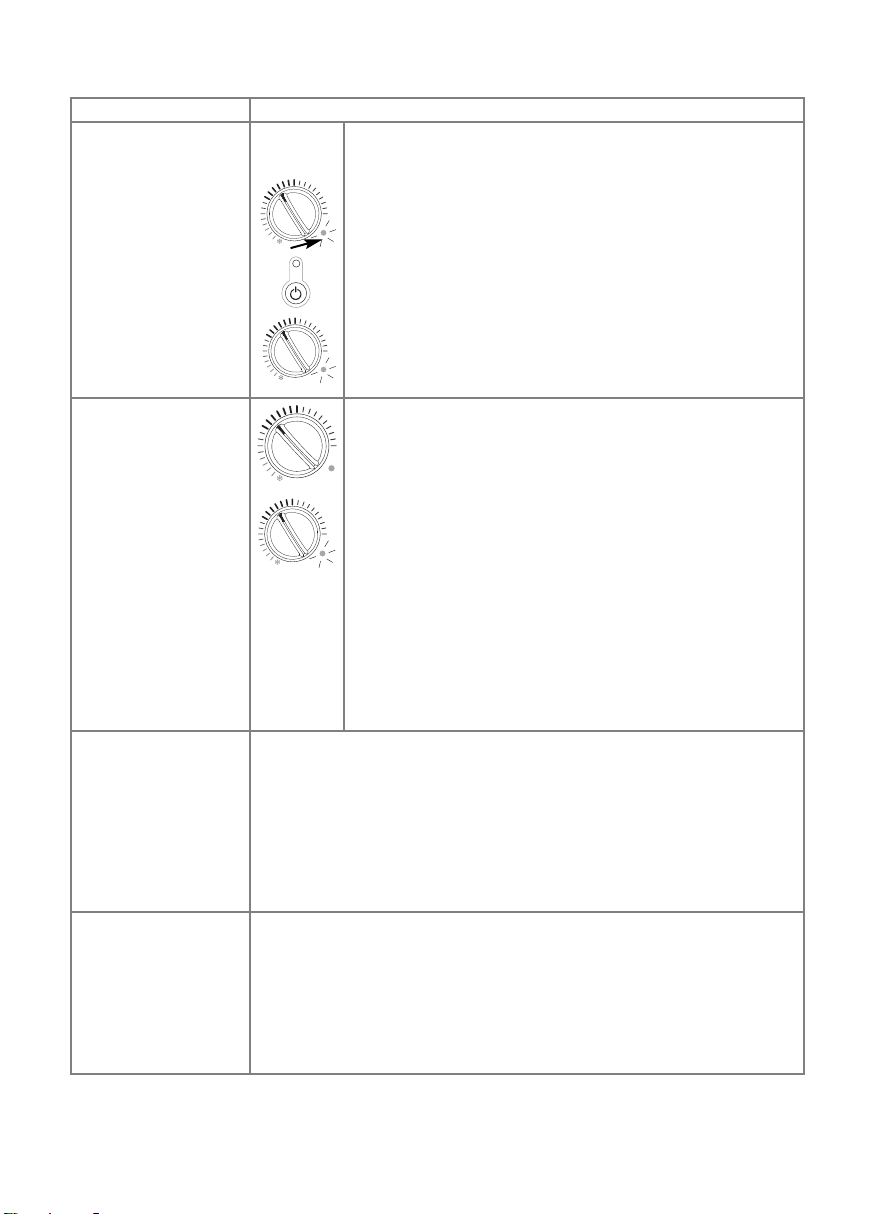

1/ Chauffer votre pièce : utilisation du mode Confort
Ce mode vous permet d’avoir une bonne température ambiante dans la pièce.
2/ Elever la température de votre pièce : utilisation du mode Turbo
CE QUE VOUS
VOU EZ FAIRE CE QUE VOUS DEVEZ FAIRE POUR ’OBTENIR CE QUI VA SE PASSER
Mettre en
marche le
J’appuie sur l’interrupteur B. e voyant de l’in-
terrupteur B
Trouver
la bonne
température.
Je tourne la molette de température A
sur .
e voyant de chauffe s’allume si la tempéra-
ture ambiante est inférieure à celle désirée.
J’attend quelques heures pour que celle-ci
se stabilise.
Si la température de la pièce me convient,
le réglage est terminé.
Si la température ne me convient pas,
j’ajuste la molette en procédant progressi-
vement en m’aidant des crans (un cran à la
e voyant de
chauffe
s’allume.
J’ai trouvé la tem-
pérature qui me
procure une sensa-
tion de bien-être.
CE QUE VOUS CE QUE VOUS DEVEZ FAIRE POUR ’OBTENIR CE QUI VA
Elever la
température
de ma salle de
bains
Je règle la durée du mode Turbo en tour-
nant la molette Csur le temps choisi.
- J’ai un modèle classique, je choisis une
durée entre 60 et 120 minutes.
- J’ai un modèle ventilo, je choisis une
durée entre 15 et 30 minutes.
J’appuie sur le bouton Turbo Dpour
déclencher le Turbo.
A la fin e la urée choisie, le Turbo s’éteint et
le ra iateur sèche-serviettes continue à chauf-
fer en mo e Confort.
e voyant Dde
mise en marche du
Turbo s’allume.
Mon radiateur
sèche-serviettes
fonctionne au
maximum de sa
puissance pendant
la durée choisie.
Si j’ai un modèle
ventilo, celui-ci se
déclenche .

11
Conseils
1/ Conseils d’utilisation
- Il est inutile de mettre le radiateur sèche-serviettes au maximum, la température de la salle de bains
ne montera pas plus vite.
- Pour un chauffage optimal, les serviettes doivent être disposées sur les tubes.
CE QUE VOUS
VOU EZ FAIRE CE QUE VOUS DEVEZ FAIRE CE QUI VA SE PASSER
Aérer la pièce J’appuie sur l’interrupteur Bpour
arrêter le chauffage (mise en veille
u ra iateur sèche-serviettes).
’interrupteur B
s’éteint.
e radiateur sèche-ser-
M’absenter
pendant une
durée comprise
entre 2 et 24
heures
Je tourne la molette de tempéra-
ture Asur les repères .
a température sera
abaissée. Si elle ne l’est
pas suffisamment, ajus-
tez la molette en vous
aidant des crans (un cran
Partir plus de
24 heures ou
durant l’été ou
l’hiver.
Je tourne la molette de tempéra-
ture Asur .
Mon radiateur sèche-
serviettes maintiendra
une température d’en-
viron 7°C correspon-
dant à une température
Verrouiller les
réglages du
radiateur
sèche-
serviettes
Je mets la molette de tempéra-
ture Asur la position souhaitée.
Je dégage à l’aide d’un tournevis
plat de petite taille le bouchon de
la molette.
Pour bloquer la molette :
Je détache un pion de son sup-
port à l’aide d’un outil coupant.
Je le positionne dans l’alignement
comme indiqué sur le schéma ci-
contre.
Pour limiter la plage d’utilisation :
Je détache les deux pions et les
positionne à chaque extrémité de
la plage d’utilisation souhaitée.
Je remets le bouchon de la
molette.
a position de la
molette est bloquée.
’utilisation de la
molette est limitée.
F

12
2/Mise en garde
Version mixte
- a pression de service ne doit pas dépasser 4 bars.
- e remplissage des appareils mixtes doit impérativement se faire à l’aide du circuit eau chaude afin
de laisser le fluide s’expanser dans le circuit chauffage.
- Assurez-vous, grâce au purgeur situé en haut à droite, que le radiateur sèche-serviettes est correcte-
ment rempli. Si, lorsque vous ouvrez le purgeur, l’eau ne sort pas régulièrement, appelez votre instal-
lateur.
- Il est interdit de laisser l’interrupteur csur la position I lorsque le robinet d’alimentation aest ouvert.
Cet usage anormal entraîne l’annulation de la garantie.
- ’utilisation de ce radiateur sèche-serviettes sans eau entraînera la détérioration définitive de la résis-
tance. Cet incident nécessitera impérativement son remplacement, non couvert par la garantie
constructeur.
- e robinet de retour chaudière bdoit impérativement rester ouvert, même dans le cas de la position
ETE pour permettre l’expansion du fluide dans le réseau afin d’éviter tout endommagement du radia-
teur sèche-serviettes.
Toutes versions
- Pour des raisons de sécurité, il est formellement interdit de re-remplir les radiateur sèche-serviettes
non mixtes. En cas de besoin, contactez le service après-vente du fabricant ou un professionnel qua-
lifié.
- es enfants ne doivent pas escalader le radiateur sèche-serviettes.
- Veillez à ce que les enfants ne s'appuient pas sur le radiateur sèche-serviettes et ne jouent pas à
proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer
des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont
plus lents que ceux d’un adulte. En cas de risque, prévoyez l'installation d'une grille de protection
devant le radiateur sèche-serviettes.
- Ce radiateur sèche-serviettes n’est pas prévu pour être utilisé par des personnes (y compris les
enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes
dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une
personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant
l’utilisation du radiateur sèche-serviettes.
- Pour éviter tout danger pour les très jeunes enfants, il est recommandé d’installer ce
radiateur
sèche-serviettes
de façon telle que le barreau chauffant le plus bas soit au moins 600 mm au-dessus
du sol.
- Toutes interventions sur les parties électriques doivent être effectuées par un professionnel quali-
fié.
- Veillez à ne pas introduire d’objets ou de papier dans le radiateur sèche-serviettes.
- A la première mise en chauffe, une légère odeur peut apparaître correspondant à l’évacuation
des éventuelles traces liées à la fabrication du radiateur sèche-serviettes.

13
3/Entretien
Pour conserver les performances du radiateur sèche-serviettes, il est nécessaire, environ deux fois
par an, d’effectuer son dépoussiérage (avec un chiffon oux ou la brosse ’un aspirateur).
Eteignez préalablement votre chauffage en appuyant sur l’interrupteur Bet laissez-le refroidir.
Ne jamais utiliser de produits abrasifs et de solvants.

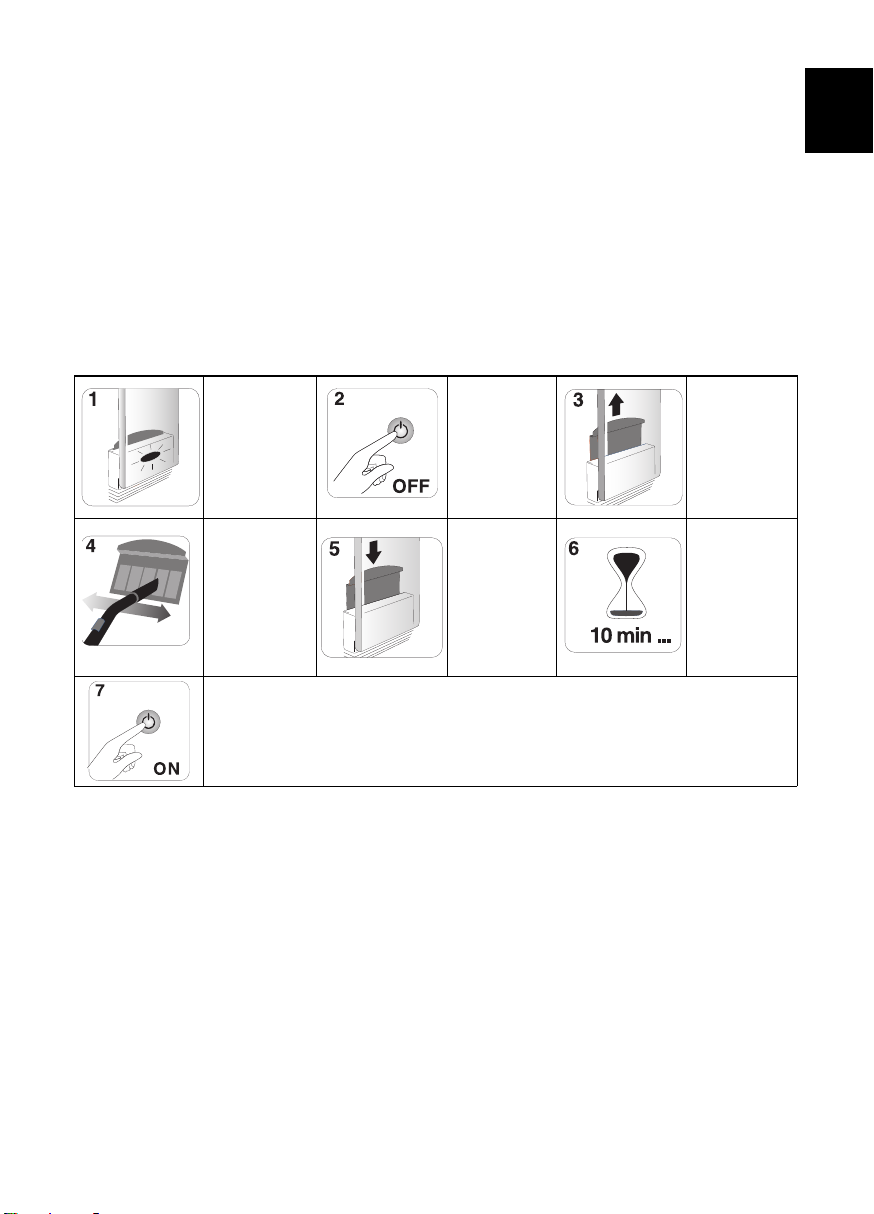

Pour les versions ventilo :
- Nettoyez avec un aspirateur les grilles d’entrée et de sortie d’air.
- e ventilateur est équipé d’un filtre anti-poussière qui, lorsqu’il est saturé, peut provoquer son arrêt
(voyant rouge allumé sous le ra iateur sèche-serviettes).
Pour une meilleure utilisation, nettoyez votre filtre régulièrement en suivant les instructions qui
figurent sur le filtre du ventilo :
Voyant rouge Eteignez le
radiateur
sèche-
serviettes
Tirez le
filtre situé à
l’arrière du
radiateur
sèche-
serviettes
Nettoyez le
filtre
Remettez
le filtre en
place
Attendez 10
minutes avant
la remise en
marche du
radiateur
sèche-
Allumez le radiateur sèche-serviettes
F

14
4/ En cas de problème
PROB ÈME RENCONTRÉ VÉRIFICATION À FAIRE
e radiateur sèche-
serviettes ne chauffe
pas.
- Assurez-vous que les disjoncteurs de l’installation sont
enclenchés, ou bien que le délesteur (si vous en avez un) n’a
pas coupé l’alimentation du radiateur sèche-serviettes.
- Vérifiez la température ambiante de la pièce : si elle est trop
élevée, le voyant de chauffe ne s’allume pas: le radiateur
sèche-serviettes ne chauffe pas.
- Eteignez, puis rallumez votre chauffage à l’aide de l’interrup-
teur B:
• Si le voyant de chauffe clignote en permanence (clignote-
ment lenttoutes les secon es): la sonde de mesure est dété-
riorée. Consultez le service après-vente du fabricant pour
e radiateur sèche-
serviettes ne chauffe
pas assez la salle de
bains.
- Augmentez la température en tournant la molette A.
- Si le voyant de chauffe clignote en permanence (clignotement
lent toutes les secon es), la sonde de mesure est détériorée.
Consultez le service après-vente du fabricant pour procéder
à son remplacement.
- Si la température est réglée au maximum (28°C), faîtes les
vérifications suivantes :
• Vérifiez si un autre mode de chauffage existe dans la pièce.
• Assurez-vous que votre radiateur sèche-serviettes ne
chauffe que la pièce (porte fermée).
• Faîtes vérifier la tension d’alimentation du radiateur sèche-
serviettes.
• Vérifiez si la puissance de votre radiateur sèche-serviettes
est adaptée à la taille de votre pièce (nous vous préconisons
e radiateur sèche-
serviettes chauffe tout
le temps.
- Vérifiez que le radiateur sèche-serviettes n’est pas situé dans un courant
d’air (porte ouverte à proximité) ou que le réglage de température n’a pas
été modifié.
- Il peut y avoir un aléa dans le réseau électrique. En cas de problème (ther-
mostat bloqué,...), coupez l’alimentation du radiateur sèche-serviettes (fusi-
ble, isjoncteur) pendant environ 10 minutes, puis rallumez-le.
- Si le phénomène se reproduit fréquemment, faîtes contrôler l’alimenta-
e radiateur sèche-
serviettes est très
chaud en surface
Il est normal que le radiateur sèche-serviettes soit chaud lorsqu'il fonc-
tionne, la température maximale de surface étant limitée conformément à
la norme NF Electricité Performance. Si toutefois vous jugez que votre
radiateur sèche-serviettes est toujours trop chaud, vérifiez que la puissance
est adaptée à la surface de votre pièce (nous vous préconisons 100W / m2)
et que le radiateur sèche-serviettes n'est pas placé dans un courant d'air

15
PROB ÈME RENCONTRÉ VÉRIFICATION À FAIRE
e ventilateur s’arrête
prématurément.
- Vérifiez que les grilles d’entrée et de sortie d’air ne sont pas obstruées.
Procédez à leur nettoyage si c’était le cas (reportez-vous au paragraphe
Entretien).
- Vérifiez que la température de la pièce n’a pas atteint un niveau trop
élevé. Dans ce cas, l’arrêt du ventilateur est normal. Attendez simplement
que la température ambiante diminue avant de réutiliser le mode Turbo.
- Si votre habitation est située à plus de 1000 m d’altitude, l’air étant moins
dense, il peut provoquer une élévation plus rapide de la température de
la pièce. Ce problème risque donc de se reproduire (sans gravité sur la
urée e vie es composants e l’appareil).
Dans tous les cas, pour redémarrer le radiateur sèche-serviettes, suivez la
procédure suivante:
• Arrêtez le chauffage (interrupteur B).
• Attendez au moins 10 minutes.
Des traces de salis-
sures apparaissent sur
le mur autour du
radiateur sèche-
serviettes.
es salissures sont uniquement liées à la qualité de l’air ambiant (bougie,
fumée e cigarette, mauvaise ventilation, ...)
En fonctionnement
ETE (chau ière éteinte),
le radiateur sèche-ser-
viettes ne chauffe pas
alors que les voyants
Assurez-vous d’avoir fermé le robinet d’alimentation adu radiateur sèche-
serviettes et d’avoir allumé l’interrupteur c(voyant dallumé).
es derniers éléments
hauts et bas sont plus
tièdes que le reste du
radiateur sèche-
serviettes
- Pour le haut, les éléments supérieurs ne sont pas complètement remplis
pour permettre la dilatation du fluide thermodynamique. Ils se réchauf-
fent seulement par conduction.
- Pour le bas, les éléments canalisent le retour du fluide qui a transmis sa
chaleur.
e radiateur sèche-
serviettes fait un bruit
de vibration continu
pendant la chauffe.
Vérifiez qu’il est bien fixé sur son support.
Si le radiateur sèche-serviettes est fixé sur une cloison creuse, la vibration
est possible.
Si vous n’avez pas réussi à résoudre votre problème, contactez le service après-vente du
fabricant, munissez-vous des références du radiateur sèche-serviettes : code commercial
et numéro de série (voir page 1).
Mesurez la température de la pièce et informez-vous du système de programmation
éventuel.
F

16
The evice you have just purchase was submitte to many tests an checks ensuring its quality.
We thank you for your choice an trust.We hope you will be fully satisfie .
A few recommendations:
Read the instructions before installing the device.
Power the device off before intervening on it, and check the power supply voltage.
Store the instructions, even after installing the device.
Characteristics of the device:(shown on the machine’s information label)
Cat C : Complies with EU standards for this category.
IP24 : Protected against water projections.
Classe II : Dual insulation.
INSTALLING THE DEVICE
1) Location of the device
- This device was designed to be installed in resi-
dential premises. In any other case, please call
your distributor.
- Installation must comply with the standards
currently enforced in the country of use.
- ocate the heater within minimum distances
from obstacles.
Do not install the device :
•In a draft likely to affect its control (under centralised
mechanical ventilation, etc…).
•Under a fixed mains outlet.
•Inside zones 0 and 1 in bathrooms.
The device is to be installed so that switches and other
controls cannot be touched by a person in the bath or sho-
wer, except in the UK where IEE Regulations 701.512.2 and
701.512.3 apply. These allow the use of IP24 rated products
and their integral controls in Zone 2 and ouside zones.
Volume
3
Volume
2
60 cm
60 cm
60 cm
3 m
2,25 m
Volume
1
150 mm mini
200 mm mini
150 mm min
Installingthedevice.......................................................16
Usingthedevice..........................................................19
Recommendationsonuse..................................................22
Incaseofproblem........................................................22
Maintenance.............................................................23
Warning................................................................23
Warrantyconditions......................................................24

17
2) How to install the device
The installation template is printed on the packaging.
1/ Unfasten the carton’s flaps and place it
against the wall with the lower flap folded
back and resting flat on he floor. Prick out
the four drill holes though the packaging
(without rilling) and then remove the packa-
ging.
2/ Carefully mark the drilling points with a
pencil ( raw a cross, 2 cm wi e).
3/ Drill the holes.
4/ Screw on and orient the sleeve in place. Fit
the screws with the washers provided.
5/ Screw the pins on the tubes without locking
them. Check they are correctly positioned
by inserting them in the sleeves, with the
device. After finding the right position, tigh-
ten the screws on each pin.
6/ Place the device on the wall, in the sleeves.
Tighten all the locking screws. Fit the caps
on the ends of the pins.
Note: The pins supplied with the device are of the standard
type. In case of a particular stand, use appropriate pins.
B
C
A
SOL
200 mm200 mm
Measurement for fitting lugs (mm)
Power A B C
500 W
320
mini
656
400750 W 1066
1000 W 1599
1500W
525
mini
451
3861750W 861
2000W 1394
2
45
3
6
GB

18
3) Connecting the device
- The device must be supplied with 230V, 50Hz.
- Mains connection must be ensured using the 3-wire cable factory fitte to the heater , through a
connecting box. In damp premises, such as bathrooms and kitchens, install the connecting box at
least 25cm from the ground..
- The installation must comply with local national regulation. If in doubt, ask the national Atlantic dis-
tributor.
- Ground connection is forbidden.
Do not connect the pilot wire (black) to ground.
- If power cable is damaged or too short, to avoid any danger it must be replaced by a qualified elec-
trician using special tools.
- If a heater pilots or is piloted by a 30mA differential (e.g. bathroom), the pilot wire supply must be
protected on this differential.
4) How to connect the mixed version to the water system ?
For the connection of hot water, the mixed version comprises 2 threaded ports 1/2 gas 15/21 F
Panel heater cable
Live=brown
Neutral=blue
LIVE
NEUTRAL
Electricity
grid
Two possible cases
Pilot wire=Black
1st case: only one heater
2nd case: multiple heaters
The pilot wire end is insulated
and not further connected
The pilot wire of all heaters in a
control group, up to a maximum
of 20 units with any one them used
as the Master, are connected
by a 1.0mm2220-240V insulated cable
WALL
CONNECTION
GROUND
CONNECTION
COVER
Threaded ports
1/2 GAS 15/21 F
WATER INLET
1/2 GAS 15/21 F
mini
122 maxi
115
mini525
mini200
mini259
195
446
80
MIDDLE OF THE DEVICE
WATER OUTLET
1/2 GAS 15/21 F
386
FRONT VIEW
SIDE VIEW
