Thermor Variation de Silhouette TH5271315-150 VABB Quick start guide

Variations
de Silhouette___
FR
Appareil électronique - Modèle Haut - Standard - Bas - Plinthe
Notice d’installation et d’utilisation
NL
Elektronisch apparaat - Modellen Hoog - Standaard - Laag - Plint
Installatie en gebruiksvoorschriften.
D
Elektronisches gerät - Gerätetypen Hochformat - Standardmodell und
Breiformat - Fussleistenmodell
Installations und Bedienungsanleitung
PL
Elektryczny grzejnik konwektorowy
Instrukcja obs³ugi i monta¿u
RUS
ÊÎÍÂÅÊÒÎÐÛ
Ðóêîâîäñòâî ïî óñòàíîâêå èýêñïëóàòàöèè – Ðóêîâîäñòâî ïîëüçîâàòåëÿ
GB
Electronic convector : Hight, Standard, Low, Plinth
Documentation for installation and use
RC
080214_CEETvariat_couv.PMD 07/09/05, 13:561

080214_CEETvariat_couv.PMD 07/09/05, 13:562

jk
n
o p
m
l
Schémacorrespondant
au500W delaversionhaut.
Ditschema illustreert
hethoogmodel500W.
Schemaentspricht
500WderHoch-Version.
Schematmonta¿u
grzejnika500W
modelwysoki.
Äèàãðàììà, ñîîòâåòñòâó ùàÿ
âûñîêîé ìîäåëè 500W
080214_CEETvariat_couv.PMD 07/09/05, 13:563

q
r
RUS
FR NL
PL
GB
D
RC
s
080214_CEETvariat_couv.PMD 07/09/05, 13:564

L’appareil que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité.
Nous vous remercions de ce choix et de votre confiance. Nous espérons qu’il vous apportera une entière satisfaction.
Quelques conseils :
Lisez la notice avant de commencer l’installation de l’appareil, afin de répondre aux prescriptions normatives.
Vérifiez la tension d’alimentation et coupez le courant avant le raccordement de l’appareil.
Conservez la notice, même après l’installation de l’appareil.
Caractéristiques de lappareil : (indiquez sur l’étiquette signalétique de l’appareil)
CAT B ou C : Appareil satisfaisant àla norme NF ElectricitéPerformance selon les critères de la catégorie indiquée.
IP24 : Appareil protégé contre les projections d’eau.
Classe II : Double isolation.
1) Où installer lappareil? jk
- Cet appareil a été conçu pour être installédans un local résidentiel. Dans tout autre cas, veuillez consulter votre
distributeur.
- L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d’installation
(NFC 15100 pour la France).
- Si vous avez un revêtement mural posésur mousse, il faut mettre une cale sous le support de l’appareil d’épaisseur
égale àcelle de la mousse afin de conserver un espace libre derrière l’appareil pour ne pas perturber sa régulation.
- Ne pas installer lappareil:
➫➫
➫➫
➫Dans un courant dair susceptible de perturber sa régulation (sous une entilation Mécanique
Centralisée etc...).
➫➫
➫➫
➫Sous une prise de courant fixe.
➫➫
➫➫
➫Dans le volume 1 des salles de bains.
➫➫
➫➫
➫Dans le volume 2 si la manipulation des commandes est possible par une personne utilisant la douche
ou la baignoire.
2) Comment installer lappareil?
2-1) Fixer votre appareil
A - ersion Standard - Haut
- Poser la patte d’accrochage au sol. l.1
- Pointer les trous en haut de l’oblong, ceux-ci donnent la position des fixations inférieures.
- Remonter la patte d’accrochage en faisant coïncider les trous précédement repérés afin de pointer les deux trous restant. l.2
- Procéder au perçage et àla mise en place des chevilles.
- Monter le support.
- Réaliser le raccordement électrique (chap. 2.2).
- Accrocher l’appareil et tourner le ou les verrous V vers la droite pour bloquer l’appareil. mn
B - ersion Plinthe - Bas
- Pointer les trous en respectant les cotes données sur le schéma. o
- Procéder au perçage et àla mise en place des chevilles.
- Monter le support.
- Réaliser le raccordement électrique (chap. 2.2).
- Accrocher l’appareil et tourner le ou les verrous V vers la droite pour bloquer l’appareil. p
Remarque : il est possible de fixer la version plinthe au sol grâce aux pieds fournis en option.
INSTALLATION DE LAPPAREIL
Il est fortement déconseillé de monter les appareils verticaux au-dessus dune altitude de 1000 m
(risque de mauvais fonctionnement). Linstallation dun apparteil en altitude provoque une éléva-
tion de la température de sortie dair (de lordre de 10°C par 1000 m de dénivelé). Il est interdit de
monter un appareil vertical horizontalement et vice-versa.
080214_CEETvariation_fra.PMD 07/09/05, 14:051

2-2) Raccorder lappareil : q
- L’appareil doit être alimentéen 230V 50Hz.
- Le raccordement au secteur se fera àl’aide d’un câble 3 fils (Marron=Phase, Bleu=Neutre, Noir=Fil pilote) par
l’intermédiaire d’un boîtier de raccordement. Dans des locaux humides comme les salles d’eau et les cuisines, il faut
installer le boîtier de raccordement au moins à25cm du sol.
- L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de contact d’au
moins 3mm.
- Le raccordement àla terre est interdit.
Ne pas brancher le fil pilote (noir) à la terre.
- Si le câble d’alimentation est endommagé, il doit être remplacépar le fabricant, son service après-vente ou une
personne de qualification similaire afin d’éviter un danger.
- Si un appareil pilote ou pilotéest protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protéger
l’alimentation du fil pilote sur ce différentiel.
Tableau des ordres que l’appareil peut recevoir sur son fil pilote (àmesurer entre le fil pilote et le neutre).
UTILISATION DE LAPPAREIL
1) Description du panneau de commande : r
u➔Curseur des modes.
v➔Molette de réglage de la consigne de la température Eco (repère de 1 à8).
w➔Molette de réglage de la consigne de la température Confort (repère de 1 à8).
1 ➔Voyant témoin de chauffe.
2 ➔Voyant de mode Eco.
3 ➔Voyant de mode Confort.
2) Régler la température Confort:
C’est la température souhaitée pendant l’occupation de la pièce.
a) Mettez le curseur usur , le voyant 3 s’allume.
b) Régler la molette w sur 5, le voyant de chauffe 1 s’allume si la température ambiante est inférieure àcelle désirée.
c) Attendre quelques heures pour que la température se stabilise.
d) Si le réglage vous convient (prendre éventuellement un thermomètre pour vérifier) repérer la position une fois pour toutes.
Si le réglage ne vous convient pas, ajuster le réglage et reprendre au point c.
3) Régler la température Eco :
C’est la température souhaitée pendant les périodes d’inoccupation de la pièce.
Il est conseilléd’utiliser ce mode pour des périodes d’absence supérieures à2 heures.
a) Mettez le curseur usur , le voyant 2 s’allume.
b) Régler la molette v entre 3 et 4, le voyant de chauffe 1 s’allume si la température ambiante est inférieure àla consigne
des température Eco désirée.
c) Attendre quelques heures pour que la température se stabilise.
d) Si le réglage vous convient (prendre éventuellement un thermomètre pour vérifier) repérer la position une fois pour toutes.
Si le réglage ne vous convient pas, ajuster le réglage et reprendre au point c.
suçerserdrO edecnesbA tnaruoc
ecnanretlA edecnesba )''75'4(tnaruoc )''3(V032esahp ecnanretlA edecnesba )''35'4(tnaruoc )''7(V032esahp
ecnanretlA V032etèlpmoc ecnanretla-imeD V511-evitagén ecnanretla-imeD V511+evitisop
epocsollicsO ertueN/féR
unetboedoMTROFNOCC°1-TROFNOCC°2-TROFNOCOCELEGSROH TERRA EGATSELED
080214_CEETvariation_fra.PMD 07/09/05, 14:052

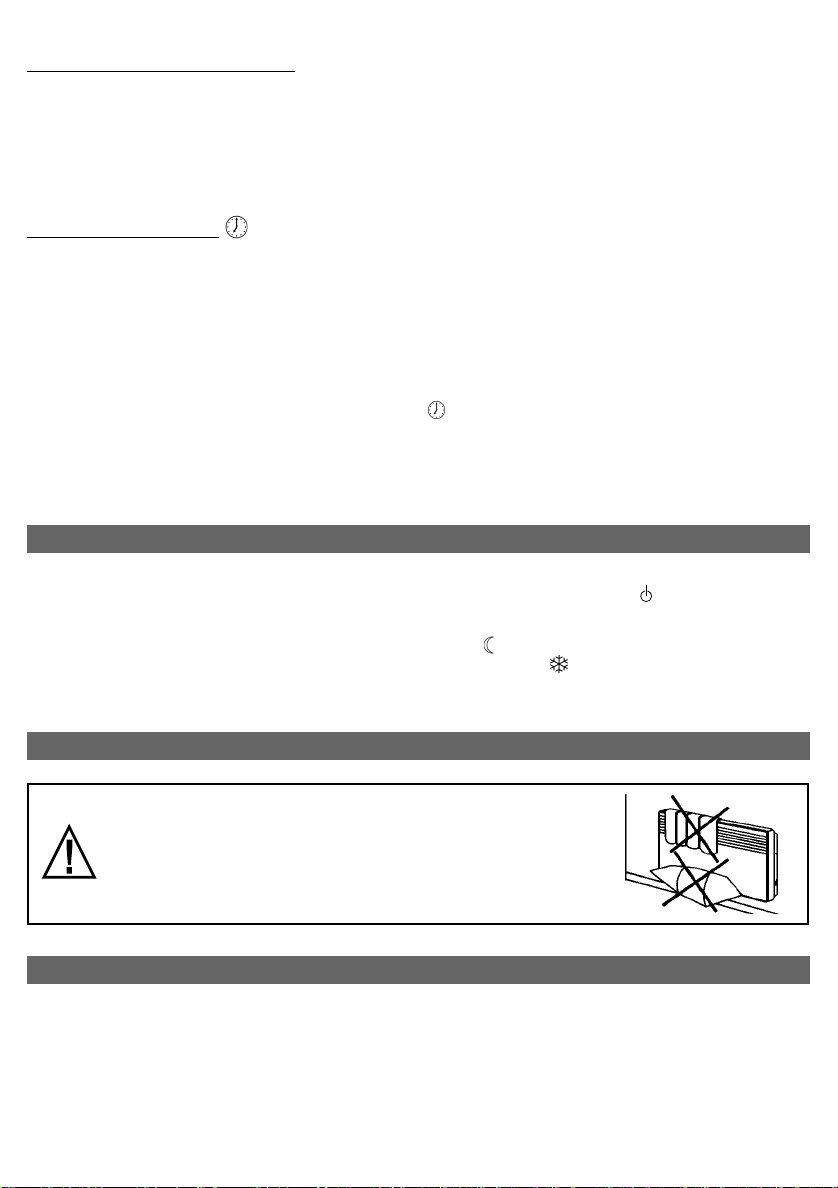

4) Mode Hors Gel:
C’est le mode qui permet de maintenir la température àenviron 7°C dans la pièce lors d’une absence prolongée de la
maison (généralement plus de 24 heures).
a) Mettez le curseur usur .
5) Le témoin de chauffe 1 :
Ce témoin indique les périodes pendant lesquelles la résistance chauffe.
A température stabilisée il clignote et si la température est trop élevée il s’éteint.
6) Arrêt de lappareil :
Pour mettre l’appareil en position Arrêt, positionnez le curseur sur .
7) Blocage des commandes: s
Il est possible de bloquer ou limiter la plage d’utilisation des molettes vet wet se bloquer le curseur commutateur u
pour empêcher les manipulation intempestives de l’appareil (enfants,…).
a) Décrochez l’appareil de son support mural.
b) Sur le dos du boîtier thermostat, détachez les pions Pde leurs supports.
c) Optez pour la position Bpour bloquer les molettes ou la position Lpour limiter la plage d’utilisation des molettes.
Choisissez une des positions Mpour bloquer le curseur dans le mode désiré.
8) Mode de programmation :
Cet appareil est équipéd’un thermostat capable de recevoir des ordres par son fil pilote. Il reconnaît les ordres :
-CONFORT : Température réglée par la molette w
- CONFORT –1:Température réglée par la molette w: -1°C
- CONFORT –2:Température réglée par la molette w: -2°C
- ECO : Température par la molette v.
- HORS GEL : Température ambiante maintenue àenviron 7°C
- ARRET : Arrêt immédiat de l’appareil (utilisépour le délestage).
Pour activer le mode de programmation, positionnez le curseur usur .
Ainsi en connectant le fil pilote sur un programmateur, vous pouvez programmer vos périodes de température Confort
et Eco. Il est possible de brancher sur un programmateur plusieurs appareils et de réaliser ainsi des économies d’énergie.
NB : En cas d’absence d’ordre sur le fil pilote, l’appareil chauffe en mode Confort. Les ordres HG et délestage sont
prioritaires par rapport aux modes Eco et Confort. Lors d’un passage du mode Confort vers le mode Eco, le temps de
basculement est de l’ordre de 12 secondes.
- Il est inutile de mettre l’appareil au maximum, la température de la pièce ne montera pas plus vite.
- Lorsque vous aérez la pièce, couper l’appareil en mettant le curseur usur .
- Si vous vous absentez pendant plusieurs heures, pensez àbaisser la température.
Absence de : moins de 2 heures, ne pas toucher aux commandes.
de 2 heures à 24 heures, mettre le curseur usur .
plus de 24 heures ou lété, mettre l’appareil en mode Hors Gel ( ).
- Si vous avez plusieurs appareils dans une pièce, laissez les fonctionner simultanément, vous aurez ainsi une
température plus homogène sans pour autant augmenter la consommation d’électricité.
CONSEILS DUTILISATION
MISE EN GARDE
MISES EN GARDE
Eviter que les enfants ne sappuient sur la façade de lappareil. Afin
déviter une surchauffe, ne pas couvrir lappareil de chauffage. eillez à
ne pas introduire dobjets ou du papier dans lappareil.
Toutes interventions à lintérieur de lappareil doivent être effectuées
par un professionnel qualifié.
080214_CEETvariation_fra.PMD 07/09/05, 14:053

Pour conserver les performances de l’appareil, il est nécessaire environ deux fois par an d’effectuer àl’aide d’un
aspirateur ou d’une brosse le dépoussiérage des grilles inférieure et supérieure de l’appareil. Tous les cinq ans faire
vérifier l’intérieur de l’appareil par un professionnel.
En ambiance polluée, des salissures peuvent apparaître sur la grille de l’appareil. Ce phénomène est liéàla mauvaise
qualitéde l’air ambiant. Il est conseillé, dans ce cas, de vérifier la bonne aération de la pièce (ventilation, entrée d’air,
etc...) et la propretéde l’air. Ces salissures ne justifient pas le remplacement sous garantie de l’appareil.
La carrosserie de l’appareil peut être nettoyée avec un chiffon humide, ne jamais utiliser de produits abrasifs.
ENTRETIEN
Lappareil ne chauffe pas:
Vérifier que le programmateur est en mode CONFORT.
S’assurer que les disjoncteurs de l’installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n’a pas
coupél’alimentation de l’appareil. Vérifier la température de l’air de la pièce.
Lappareil ne suit pas les ordres de programmation :
S’assurer de la bonne utilisation de la centrale de programmation (se reporter àson manuel d’utilisation) ou que la K7
Program est bien engagée dans son logement et qu’elle fonctionne normalement (piles ?).
Lappareil chauffe tout le temps :
Vérifier que l’appareil n’est pas situédans un courant d’air ou que le réglage de température n’a pas été modifié.
Cet appareil àrégulation électronique contient un microprocesseur pouvant être perturbépar certains parasites
secteurs importants (Hors normes CE définissant le niveau de protection aux parasites).
En cas de problèmes (thermostat bloqué...) couper l’alimentation de l’appareil (fusible, disjoncteur...) pendant environ
10 mn pour faire repartir l’appareil.
Si le phénomène se reproduit fréquemment, faire contrôler lalimentation par votre distributeur dénergie.
EN CAS DE PROBLEMES
TYPE DE L’APPAREIL* :
N° DE SÉRIE* :
NOM ET ADRESSE DU CLIENT :
*Cesrenseignements se trouventsur laplaque signalétique située surlecôtégauchede l’appareil
THERMOR Service
17, rue Croix Fauchet
45140 SAINT JEAN DE LA RUELLE
N° Azur (France) : 0 810 0 810 45
Fax : [phone]
www.thermor.fr
CONDITIONSDEGARANTIE
DOCUMENT A CONSER ER PAR LUTILISATEUR
(à présenter uniquement en cas de réclamation)
- La durée de garantie est de deux ans àcompter de la date d’installation ou d’achat et ne saurait excéder 30 mois àpartir de
la date de fabrication en l’absence de justificatif.
- La garantie couvre l’échange ou la fourniture des pièces reconnues défectueuses àl’exclusion de tous dommages et intérêts.
- Les frais de main d’oeuvre, de déplacement et de transport sont àla charge de l’usager.
- Les détériorations provenant d’une installation non conforme, d’un usage anormal ou du non respect des prescriptions de la dite
notice ne sont pas couvertes par la garantie.
- Présenter le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant
votre facture d’achat.
- Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur, de la garantie
légale pour défauts et vices cachés qui s’appliquent en tout état de cause dans les conditions des articles 1641 et suivants du
code civil.
CACHETDE L’INSTALLATEUR
080214_CEETvariation_fra.PMD 07/09/05, 14:054

Het product dat u heeft aangekocht, werd aan verscheidene kwaliteitsproeven en -controles onderworpen. Wij bedanken
u voor uw keuze en uw vertrouwen. Wij hopen dat het u grote voldoening zal schenken.
Sommige aanbevelingen :
Lees goed de voorschriften alvorens met de installatie van het apparaat te beginnen.
Schakel de stroom uit alvorens aan het apparaat te werken.
Bewaar de voorschriften zelfs na de installatie van het apparaat.
Eigenschappen van het toestel : (aangeduid op het beschrijvende etiket van het toestel)
IP24 : Toestel beschermd tegen opspattend water.
Klasse II : Dubbele isolatie.
: Verwarmingsapparaat overeenkomstig de Europeserichtlijn 2002/96/CE (DEEE).
1) Waar moet u het apparaat installeren? jk
- Het apparaat moet volgens de regels der kunst en volgens de heersende normen van het land van installatie
geïnstalleerd worden.
- Als de bekleding van uw muur op schuim geplaatst is, dient u onder de steun van het apparaat een spie te plaatsen waarvan de
dikte gelijk is aan die van het schuim. Zo behoudt u een vrije ruimte achter het apparaat en wordt de regeling ervan niet gestoord.
- Installeer het apparaat niet:
➫Op een aan tocht blootgestelde plaats waar de regeling ervan gestoord an worden (Onder een
mechanisch luchtverversingssysteem enz...).
➫Onder een vast stopcontact.
➫In het volume 1 van bad amers
➫In het volume 2 indien de noppen unnen worden bediend door een persoon die de douche of de
bad uip gebrui t.
2) Hoe wordt het apparaat geinstallierd?
2-1) Hoe maa t u uw apparaat vast ?
A - Modellen : standaard - hoog lmn
B - Model : plint - laag op
2-2) Aansluiting van het toestel: q
- Het toestel moet op een netwerkspanning van 230V 50Hz worden aangesloten.
- Deze aansluiting wordt tot stand gebracht met behulp van een 3-dradige kabel (bruin = fase, blauw = neutraal,
zwart = besturingsdraad ) en een schakelkastje. Op vochtige plaatsen, bijvoorbeeld in een badkamer of keuken, moet
het kastje op ten minste 25 cm van de vloer worden gemonteerd.
- De installatie moet voorzien zijn van een veelpolige netscheiding met een contactopeningswijdte van ten minste 3 mm.
- Het toestel mag niet geaard worden. Sluit de (zwarte) besturingsdraad in geen geval aan op de aarding.
Is een besturingstoestel of een bestuurd toestel voorzien van een 30 mA differentiaalbeveiliging (vb. : badkamer), dan
moet de voeding van de besturingsdraad door deze beveiliging worden beschermd.
INSTALLATIE VAN HET APPARAAT
De installatie van verticale modellen op een hoogte van meer dan 1000 m wordt stellig afgeraden
(risico op een gebre ige wer ing). In de grootteorde van 10°C per hoogteverschil van 1000 m.
De horizontale montage van een verticaal model (en omge eerd) is verboden.
080214_CEETvariation_nl.PMD 07/09/05, 14:121

Tabel met de instrucites die het toestel via de besturingsdraad kan ontvangen. Te meten tussen de besturingsdraad en
de neutrale.
GEBRUIK VAN HET TOESTEL
1) Beschrijving van het bedienings astje: r
u➔Schuifknopje van de modi.
v➔Draaiknop om de Eco temperatuur in te stellen.
w➔Draaiknop om de Comfort temperatuur in te stellen.
V1 ➔Controlelampje verwarming.
V2 ➔Controlelampje Eco functie.
V3 ➔Controlelampje Comfort functie.
2) Afstelling van de comfort temperatuur:
Dit is de temperatuur die u verlangt wanneer u zich in de ruimte bevindt.
a) Het schuifknopje aanzetten uin , het controlelampje V3 brandt.
b) Zet het wieltje wop 5, het controlelampje V1 (elecktronisch) gaat aan als de omgevingstemperatuur lager is dan de
gewenste temperatuur.
c) Wacht enkele uren totdat de temperatuurwaarde stabiel blijft.
d) Als u de afstelling goed vindt (neem eventueel een thermometer om de temperatuur te controleren) markeert u de
stand voor eens en altijd.
Als u de afstelling niet goed vindt, regelt u het wieltje bij en voert u opnieuw punt cuit.
3) De Eco temperatuur instellen :
De Eco temperatuur is de gewenste temperatuur terwijl er zich niemand in de kamer bevindt.
Deze stand is raadzaam wanneer men tenminste vuur afwezig is.
a) Het schuifknopje uop zetten, het controlelampje V2 brandt.
b)Hetureltje vtussen 3 en 4 zetten,het controlelampje van verwarningV1 gaat branden indien de omgevingstemperatuur
lager is dan de gevenste instructie voor de Eco temperatuur.
c) Wacht enkele uren totdat de temperatuurwaarde stabiel blijft.
d) Als u de afstelling goed vindt (neem eventueel een thermometer om de temperatuur te controleren) markeert u de
stand voor eens en altijd.
Als u de afstelling niet goed vindt, regelt u het wieltje bij en voert u opnieuw punt c uit.
4) Vorstbeschermingsmodus:
Dit is de modus waarmee u de temperatuur in de ruimte op ongeveer 7°C kunt handhaven als u lange tijd niet thuis bent
(meestal meer dan 24 uur).
a) Plaats het schuifknopje uop .
5) Het controlelampje van de verwarmingV1 :
Dit lampje geeft aan wanneer de weerstanden opgewarmd worden. Het is mogelijk dat het lampje knippert bij een
stabiele temperatuur.
6) Het toestel stoppen :
Om het toestel in positie Stilstand te brengen, de schuifknop op zetten.
negnavtnO seitcurtsni neerG moorts
moortslessiW moortsneeG )''75'4( )''3(V032esaf moortslessiW moortsneeG )''35'4( )''7(V032esaf
etelpmoC moortslessiw V032 evlaheveitageN moortslessiw V511- evlaheveitisoP moortslessiw V511+
nepocsollicsO laartueN/féR
negerkreV eitcnuf TROFMOCC°1-TROFMOCC°2-TROFMOCOCEjirvtsroV POTS EKJILEDJIT GNILEKHCSTIU
080214_CEETvariation_nl.PMD 07/09/05, 14:122

7) Blo ering van de bedieningen :s
Het is mogelijk de gebruik-reikwijdte van de wieltjes ven wte blokkeren of te beperken en het schuifknopje
schakelaar ute blokkeren om ongepaste bedieningen van het toestel (kinderen, enz…) te beletten.
a) Haak het toestel van zijn wandsteun.
b) Op de achterkant van de thermostaatbehuizing, haal de pionnen Pvan hun steunen.
c) Kies de positie Bom de wieltjes te blokkeren of de positie Lom de reikwijdte van de wieltjes te beperken.
Kies een van de posities Mom het schuifknopje te blokkeren in de gewenste modus.
8) Programmeermodus :
Dit toestel is uitgerust met een thermostaat die in staat is om instructies te ontvangen via zijn bestuurdraad. Hij herkent
de opdrachten :
-COMFORT : Temperatuur geregeld door het wieltje w
- COMFORT –1 : Temperatuur geregeld door het wieltje w: -1°C
- COMFORT –2 : Temperatuur geregeld door het wieltje w: -2°C
- ECO : Temperatuur geregeld door het wieltje v.
- VORSTVRIJ : Omgevingstemperatuur behouden op ongeveer 7°C
-STILSTAND : Onmiddellijke stilstand van het toestel (gebruikt voor de ontlading).
Om de programmeermodus te activeren, plaats het schuifknopje uop .
Door zo de bestuurdraad te verbinden met een programmator, kunt u uw temperatuurperiodes Comfort en Eco
programmeren. Het is mogelijk op een programmator meerdere toestellen aan te sluiten en zo energie te besparen.
NB: In geval van afwezigheid van opdracht op de bestuurdraad, verwarmt het toestel in modus Comfort. De
opdrachten Vorstvrij en Stilstand zijn prioritair ten opzichte van de modi Eco en Comfort.
De overgangstijd van modus Comfort naar modus Eco bedraagt ongeveer 12 seconden.
- Het heeft geen zin om het apparaat volledig open te zetten, de temperatuur in de ruimte zal hierdoor niet vlugger stijgen.
- Als u de ruimte lucht, dient u het apparaat uit te schakelen door de het schuifknopje uop zetten.
- Als u enkele uren afwezig bent, denk er dan aan om de temperatuur te verlagen.
Afwezigheid :van minder dan 2 uur : niet aan de bedieningen komen.
van 2 tot 24 uur : het schuifknopje u op zetten.
meer dan 24 uur of in de zomer : het schuifknopje u op zetten.
- Als u in één ruimte over verscheidene apparaten beschikt, kunt u deze gelijktijdig laten werken. Zo verkrijgt u een
gelijkmatiger temperatuur zonder daarom meer elektriciteit te verbruiken.
MISES EN GARDE
GEBRUIKSTIPS
WAARSCHUWINGEN
Voor om dat inderen op de voor ant van het apparaat leunen.
Het is verboden om de roosters van het apparaat (aan de voor- of binnen ant)
gedeeltelij of volledig af te sluiten. Er bestaat gevaar voor oververhitting.
Waa ervoor dat inderen geen voorwerpen of papier in het apparaat ste en.
Alle ingrepen in het apparaat moeten door een bevoegd, des undig technicus
uitgevoerd worden.
Opdat het apparaat goed blijft werken, is het nodig dat de roosters onderaan en bovenaan het apparaat ongeveer twee
keer per jaar met behulp van een stofzuiger of borstel ontstoft worden.
Om de vijf jaar moet u de binnenkant van het apparaat door een deskundig technicus laten nakijken.
In een omgeving waar de lucht vuil is, is het mogelijk dat op het rooster van het apparaat vuil afgezet wordt. Dit
verschijnsel is te wijten aan de slechte kwaliteit van de omgevingslucht. In dat geval wordt aangeraden om voor een
goede luchtverversing van de ruimte (ventilatie, luchttoevoer, enz..) en zuiverheid van de lucht te zorgen. In geval van
dergelijk vuil kan het apparaat niet onder garantie vervangen worden.
De buiten kant van het apparaat mag met een natte doek schoongemaakt worden, gebruik echter nooit bijtende
producten.
ONDERHOUD
080214_CEETvariation_nl.PMD 07/09/05, 14:123

Het toestel verwarmt niet :
Controleer of het toestel op Comfort is geprogrammeerd.
Controleer of de zekering van de installatie of het eventuele element dat het toestel tijdelijk uitschakelt, de stroom niet
heeft onderbroken.
Controleer de temperatuur van de lucht in de kamer.
Het toestel volgt de geprogrammeerde instructies niet :
Controleer of de programmeercentrale correct werkt (raadpleeg de gebruiksaanwijzingen van de centrale) en of de
Program cassette goed in het daarvoor bestemde vakje zit en normaal functioneert (batterijen).
BIJ PROBLEMEN
TYPE APPARAAT * :
SERIENUMMER * :
NAAM EN ADRES VAN KLANT :
*Dezegegevens vindtuop het kenplaatjeopde linkerkantvanhet apparaat.
GARANTIEVOORWAARDEN :
DOCUMENT TE BEWAREN DOOR DE GEBRUIKER
(het garantiebewijs alleen in geval van klachten aan uw dealer of installateur voorleggen)
- De duur van de garantie is twee jaar vanaf de installatie- of aankoopdatum en mag niet langer zijn dan 30 maanden vanaf de
fabricagedatum als de nodige bewijsstukken ontbreken.
- De garantie omhelst de vervanging of levering van de als defect erkende stukken, met uitsluiting van alle schadevergoedingen.
- De werk-, verplaatsings- en transportkosten zijn ten laste van de gebruiker.
- Beschadigingen die het gevolg zijn van een niet conforme installatie, die dus niet overeenstemmen met de geldende normen
(EN 50160), van een abnormaal gebruik of de niet-naleving van de voorschriften van voorvermelde handleiding, worden door
de garantie niet gedekt.
- Leg het garantiebewijs alleen in geval van klachten aan uw dealer of installateur voor, en voeg er uw aankoopfactuur bij.
STEMPELVANDE INSTALLATEUR
THERMOR Service
17, rue Croix Fauchet
45140 SAINT JEAN DE LA RUELLE
N° Azur (France) : 0 810 0 810 45
Fax : [phone]
www.thermor.fr
080214_CEETvariation_nl.PMD 07/09/05, 14:124

Das von Ihnen gekaufte Produkt wurde zur Gewährleistung der Qualität zahlreichen Tests und Kontrollen unterzogen.
Wir bedanken uns für Ihre Wahl und Ihr Vertrauen. Wir hoffen, daß es Sie vollstens zufriedenstellen wird.
Einige Räte :
Vor der Installation des Gerätes die Anleitung aufmerksam durchlesen.
Vor jeglichem Eingriff am Gerät den Strom ausschalten.
Die Bedienungsanleitung selbst nach der Installation des Geräts aufbewahren.
Gerätemerkmale : (Auf dem Geräteschild angegeben)
CAT B oder C : Gerät entspricht der Norm «NF ElectricitéPerformance »(frz. Norm der Stromleistung) nach den
Kriterien der genannten Kategorie.
IP24 : Das Gerät ist gegen Wasserspritzer geschützt.
Klasse II : Doppelisolierung.
: Gerät gemäss der Europäischen Direktive 2002/96/CE (DEEE).
1) Wo soll das Gerät installiert werden? jk
- Die Installation mußfachgerecht und unter Einhaltung der, im Installationsland geltenden Normen durchgeführt werden.
- Wenn die Wandbekleidung auf Schaumstoff verlegt ist, muss das Gerät auf einer leiste montiert werden die
Schaumstoffdicke ausgleicht. Der Wandabstand muss gewährleistet sein, damit die Regelung einwandfrei arbeitet.
- Vermeiden Sie die Installation des Geräts:
➫In Zuglu t, die seine Regelung stören könnte (z.B unter einer Zwangsbelü tungsö nung).
➫Unter einer Wandsteckdose.
➫Im Volumen 1 in den Badezimmern
➫Im Volumen 2, wenn das Bedienen der Schalter von einer Person möglich ist, die sich unter der Dusche
oder im Bad be indet.
2) Wie ist lhr Gerät zu installieren?
2-1) Be estigung der Wandhalterung:
A - Gerätetypen : Standardmodell - Hochformat. lmn
B - Gerätetyp : Fußleisten-Modell - Breitformat. op
2-2) Elektrischer Anschluß des Geräts : q
- Die Stromversorgung des Gerätes beträgt 230V 50Hz.
- Der Anschlußam Stromnetz anhand eines Anschlußgehäuses erfolgt über ein 3 adriges Kabel (Braun = Phase,
Blau = Nulleiter, schwarz = Steuerleitung). In feuchten Räumen wie Badezimmer und Küche mußder Stromanschluss
in einer Entfernung von mindestens 25 cm vom Boden installiert werden.
- Die Installation mußmit einer allpoligen Abschaltvorrichtung ausgestattet sein, bei welcher der Abstand des
Schließkontaktes mindestens als 3 mm beträgt.
- Der Anschlußan eine Erdleitung ist unzulässig. Die Steuerleitung (schwarz) darf nicht geerdet werden.
-Sollte das Stromkabel beschädigtsein, mußes vomHersteller,seinemKundendiens oder einer Personmit gleichartiger
Befähigung ersetzt werden, um eine Gefahr zu vermeiden.
Ist ein Steuergerät oder ein fremdgesteuertes Gerät durch Fremdstromsicherungsautomaten von 30 mA geschützt
(Beispiel : Badezimmer), mußdie Versorgung der Steuerleitung ebenfalls über diese Sicherung geschützt werden.
INSTALLATION DES GERÄTS
Es wird nachdrücklich davon abgeraten, die Geräte in Schmalaus ührung in einer Höhenlage von
mehr als 1.000 m zu installieren (es besteht die Ge ahr ür Funktionsstörungen). (Die Austrittstemperatur
des Lu tstroms erhöht sich um ca. 10°C pro 1000 m Höhenunterschied). Es ist untersagt, ein
senkrecht zu installierendes Gerät waagerecht zu montieren oder umgekehrt.
080214_CEETvariation_all.PMD 07/09/05, 14:071

Tabelle der Befehle, die das Gerät über die Steuerleitung erhalten kann. Gemessen wird zwischen dem Nulleiter und der
Steuerleitung.
BEDIENUNGSANLEITUNG FÜR IHR GERÄT
1) Beschreibung des Bedienungsgehäuses : r
u➔Rändelscheibe zur Umschaltung der Betriebsarten.
v➔Rändelscheibe zum Einstellen des Sollwertes der Ökotemperatur.
w➔Rändelscheibe zum Einstellen des Sollwertes der Komforttemperatur.
V1 ➔Heiz-Kontrollampe.
V2 ➔Kontrollampe Ökobetrieb.
V3 ➔Kontrollampe Komfortbetrieb.
2) Einstellen der Kom orttemperatur:
Dies ist die gewünschte Temperatur bei Benutzung des Raums.
a) Cursor ueinstellen .
b) Das Rädchen wauf 5 einstellen. Die Heizkontrollampe V1 leuchtet auf, wenn die tatsächliche Raumtemperatur unter
der gewünschten liegt.
c) Einige Stunden abwarten, bis sich die Temperatur stabilisiert.
d) Wenn die Einstellung zusagt (zur Überprüfung eventuell ein Thermometer verwenden) die Position ein für alle mal festlegen.
Sagt die Einstellung nicht zu, erneut einstellen und ab Punkt c vorgehen.
3) Einstellen der Ökotemperatur:
Hierbei handelt es sich um die gewünschte Temperatur zu den Zeiten, in denen sich niemand in dem Raum aufhält.
Es empfiehlt sich, diese Betriebsart für Zeiträume einer Abwesenheit von mehr als 2 Stunden zu wählen.
a) Den Cursor uauf einstellen, die Kontrollampe V2 leuchtet auf.
b) Das Rädchen vzwischen 3 und 4 einstellen. Die Heizkontrollampe V1 leuchtet auf, wenn die tatsächliche
Raumtemperatur unter der gewünschten ECO Temperatur liegt.
c) Einige Stunden abwarten, bis sich die Temperatur stabilisiert.
d) Wenn die Einstellung zusagt (zur Überprüfung eventuell ein Thermometer verwenden) die Position ein für alle mal festlegen.
Sagt die Einstellung nicht zu, erneut einstellen und ab Punkt c vorgehen.
4) Frostschutzmodus:
Dieser Modus ermöglicht es, die Raumtemperatur bei einer längeren Abwesenheit (im allgemeinen länger als
24 Stunden) auf etwa 7°C zu halten.
a) Den Cursor einstellen vauf stellen .
5) Die Heizkontrollampe: V1
Diese zeigt die Zeiträume an, in welchen die Widerstände heizen. Es ist möglich, daßsie bei stabilisierter Temperatur blinkt.
6) Abstellen des Geräts :
Um das Gerät abzustellen, den Cursor auf stellen.
ihefeBmortSnieK )''75'4(mortsnieK gnugniwhcsttelpmoK V032)''3(
)''35'4(mortsnieK gnugniwhcsttelpmoK V032)''7(
gnugniwhcsttelpmoK V032 gnugniwhcsblaH V511-vitagen gnugniwhcsblaH V511+vitisop
hpargollicsO retielluNzeB
sudoMTROFMOKC°1-TROFMOKC°2-TROFMOKOCEierftsorF POTS TSALNEZTIPS
080214_CEETvariation_all.PMD 07/09/05, 14:072

7) Blockieren der Steuerungen : s
Es ist möglich, den Einstellbereich der Drehknöpfe vund wund den Umschalt-Cursor uzu blockieren oder zu
begrenzen, um ein unbeabsichtigtes Verstellen des Geräts (Kinder usw.) zu verhindern.
a) Das Gerät von seiner Wandhalterung abnehmen
b) Auf der Rückseite des Thermostatgehäuses, die Pione P von ihren Halterungen lösen.
c) Wählen Sie die Position B, um den Drehknopf zu blockieren oder die Position L, um den Einstellbereich des
Drehknopfes zu begrenzen.
Wählen Sie eine der Positionen M, um den Cursor im gewünschten Modus zu blockieren.
8) Programmiermodus
Dieses Gerät ist mit einem Thermostat ausgestattet, der über seine Steuerleitung Befehle empfangen kann.
Er erkennt die Befehle:
- HEIZBETRIEB : Mit dem Drehknopf weingestellte Temperatur
- HEIZBETRIEB –1 : Mit dem Drehknopf weingestellte Temperatur: -1°C
- HEIZBETRIEB –2 : Mit dem Drehknopf weingestellte Temperatur: -2°C
-SPARBETRIEB : Mit dem Drehknopf veingestellte Temperatur
- FROSTSCHUTZ : Raumtemperatur wir bei etwa 7°C gehalten
- AUS : Sofortiges Abschalten des Geräts (wird für die Entlastung verwendet)
Zum Aktivieren des Programmiermodus, den Cursor uauf positionieren.
SokönnenSie,durchAnschließenderSteuerleitunganeinProgrammiergerät,ihre„Heiz“-oder„Spar“-Temperaturzeiträume
programmieren. Es ist möglich, mehrere Geräte an ein Programmiergerät anzuschließen und damit Strom zu sparen.
NB: Liegt an der Steuerleitung kein Befehl vor, heizt das Gerät im Heizbetrieb. Die Befehle FROSTSCHUTZ und
ENTLASTUNG sind vorrangig, vor dem Spar- oder Heizbetrieb. Bei einem Umschalten vom Heizbetrieb auf Sparbetrieb
beträgt die Umschaltzeit etwa 12 Sekunden.
- Es ist nicht notwendig, das Gerät auf Maximum zu stellen. Die Temperatur steigt deshalb nicht schneller.
-Wenn Sie den Raum lü ten, schalten Sie das Gerät aus, indem Sie den Cursor u au stellen.
- Wenn Sie für mehrere Stunden abwesend sind, denken Sie daran, die Temperatur zurückdrehen.
Abwesenheit: weniger als 2 Stunden, die Einstellung nicht ändern.
zwischen 2 und 24 Stunden, das Cursor u au stellen.
mehr als 24 Stunden oder im Sommer, das Cursor u au stellen.
- Wenn Sie mehrere Geräte in einem Raum haben, schalten Sie diese gleichzeitig ein. So haben Sie eine einheitliche
Temperaturverteilung, ohne dabei den Stromverbrauch zu erhöhen.
GEBRAUCHSEMPFEHLUNGEN
WARNUNGEN
MISES EN GARDE
Vermeiden, daß sich Personen au der Fassade des Geräts au stützen.
Es ist verboten, die Gitter (Fassade oder Lu teinlass unten) ganz oder
teilweise abzudecken.
Sorgen Sie da ür, daß Kinder keine Gegenstände oder Papier in das
Gerät gleiten lassen.
Jeglicher Eingri im Inneren des Gerätes muß von einem Fachmann
durchge ührt werden.
Um die Leistung des Geräts beizubehalten ist es etwa zweimal im Jahr notwendig, mit einem Staubsauger oder einer
Bürste die unteren und oberen Gitter des Gerätes abzustauben.
Alle fünf Jahre mußdas Innere des Geräts von einem Fachmann überprüft werden.
In einem verschmutzten Umfeld können am Gerätgitter Verschmutzungen auftreten. Dieses Phänomen kommt von
der schlechten Qualität der Raumluft. Es wird in diesem Falle dazu geraten, die ordnungsgemäße Lüftung des Raumes
(Belüftung, Luftzufuhr usw.) und die Sauberkeit der Luft zu überprüfen. Diese Verschmutzungen stellen keinen
Anspruch auf Garantieaustausch des Gerätes dar.
Das Gerätegehäuse kann mit einem feuchten Tuch gereinigt werden. Niemals abrasive Produkte verwenden.
WARTUNG
080214_CEETvariation_all.PMD 07/09/05, 14:073

GERÄTETYP* :
SERIENNR.* :
KUNDENNAME UND ADRESSE :
Das Gerät heizt nicht:
Überprüfen, ob das Programmiergerät auf den KOMFORT-Betrieb eingeschaltest ist.
Sich vergewissern, ob die Sicherung ausgelöst hat oder ob die Stromsperre (falls vorhanden) nicht die Stromzufuhr zum
Gerät unterbrochen hat. Die im Raum herrschende Temperatur der Luft überprüfen.
Das Gerät ührt die programmierten Be ehle nicht aus :
Sich der korrekten Verwendung der Programmierungszentrale vergewissern (siehe hierzu die zugehörige
Bedienungsanleitung) oder überprüfen, ob die Programm-Kassette richtig eingelegt wurde und normal funktioniert
(Batterien ?).
Das Gerät heizt dauernd:
Überprüfen, ob sich das Gerät nicht in Zugluft befindet.
IM FALL VON PROBLEMEN
GARANTIEBEDINGUNGEN :
DIESES DOKUMENT IST VOM BENUTZER AUFZUBEWAHREN
(Dieses Zertifikat nur im Fall einer Beanstandung dem Vertragshändler oder Ihrem Installateur vorlegen)
- Die Garantiedauer beträgt zwei Jahre ab dem Installations- oder Kaufdatum und kann, sollte kein Beleg vorgelegt werden
können, das Erzeugungsdatum um nicht mehr als 30 Monate übersteigen.
- Die Garantie deckt den Austausch oder die Lieferung der, als schadhaft anerkannten Teile, jegliche Schadenshaftpflicht ist
ausgeschlossen.
- Die Lohn-, Fahrt- und Transportkosten gehen zu Lasten des Benutzers.
- Beschädigungen, die auf eine nicht konforme Installation, die von einem Versorgungsnetz stammen, das nicht der EN 50160
norm entspricht, unnormale Verwendung oder Nichteinhaltung der Vorschriften der Bedienanleitung zurückzuführen sind, sind
nicht durch die Garantie gedeckt.
- Dieses Zertifikat wird nur im Fall einer Beanstandung dem Vertragshändler oder Ihrem Installateur, zusammen mit Ihrer
Rechnung, vorgelegt.
* Diese Angaben befinden sich auf dem Geräteschild auf der linken Seite des Geräts.
IM FALLE VON BEANSTANDUNGEN WENDEN SIE SICH AN IHREN HÄNDLER ODER INSTALLATEUR
STEMPELDESINSTALLATEURS
THERMOR Service
17, rue Croix Fauchet
45140 SAINT JEAN DE LA RUELLE
N° Azur (France) : 0 810 0 810 45
Fax : [phone]
www.thermor.fr
080214_CEETvariation_all.PMD 07/09/05, 14:074

Wyrób, który Pañstwo zakupili, by³ poddawany wielu testom i kontrolom po to, by zapewniæ jego wysok¹ jakoæ. ziêkujemy
Pañstwu za ten wybór i za zaufanie. Mamy nadziejê, ¿e w zupe³noci on Pañstwa zadowoli .
Kilka rad :
Przed rozpoczêciem monta¿u urz¹dzenia nale¿y zapoznaæ siê z niniejsz¹ instrukcj¹.
Od³¹czyæ zasilanie elektryczne urz¹dzenia przed jak¹kolwiek interwencj¹ wewn¹trz urz¹dzenia.
Zachowaæ instrukcjê, nawet po dokonaniu monta¿u urz¹dzenia.
Dane techniczne : (podane na ta liczce znamionowej urz¹dzenia)
Kat. B lu C : Urz¹dzenie spe³nia wymagania normy NF Electricité Performance zgodnie z parametrami podanej kategorii.
IP24 : Urz¹dzenie ryzgoszczelne.
Klasa II : Podwójna ochrona przeciwpora¿eniowa.
1) Gdzie zainstalowaæ urz¹dzenie? jk
- Niniejsze urz¹dzenie zosta³o zaprojektowane do ogrzewania pomieszczeñ, w których prze ywaj¹ ludzie. We wszystkich
innych przypadkach nale¿y skontaktowaæ siê z przedstawicielem producenta.
- Monta¿u nale¿y dokonaæ zgodnie z regu³ami sztuki i o owi¹zuj¹cymi w danym kraju normami.
- Prosimy o zachowanie minimalnych odleg³oci od innychprzedmiotówzgodnie ze schematem o razujgcym umiejscowienie
urz¹dzenia. k
- Je¿eli tapetê cienn¹ macie zainstalowan¹ na piance, wówczas pod szkielet urz¹dzenia nale¿y w³o¿yæ podk³adkê o
identycznej gru oci jak podk³ad piankowy w taki sposó , ¿e y pozosta³a wolna przestrzeñ za urz¹dzeniem, która ograniczy
oddziatywanie na regulacjê.
- Nie wolno instalowaæ orgrzewacza :
➫➫
➫➫
➫W iejscu wystêpowania przeci¹gu powietrza. co og³oby zak³óciæ jego regulacjê (pod urz¹dzenie
z kontrolowan¹ wentylacj¹ echaniczn¹, itd...).
➫➫
➫➫
➫Pod gniazdkie electryczny bêd¹cy stale pod napiêcie .
➫w 1-szej strefie ochronnej po ieszczenia ³azienki,
➫w 2-giej strefie ochronnej po ieszczenia ³azienki, je¿eli urz¹dzenie znajdowa³oby siê w zasiêgu rêki osoby
bior¹cej k¹piel w wannie lub pod prysznice .
2) Jak zainstalowaæ ogrzewacz ?
2-1) Jak za³o¿yæ ogrzewacz na wieszak:
A - Modele : Standard - Wysoki lmn
B - Modele : Listwowy - Niski op
2-2) Jak pod³¹czyæ urz¹dzenie do sieci : q
- Grzejnik powinien yæ zasilany napiêciem elektrycznym 230 V i czêstotliwoci 50Hz,
- Grzejnik we wspó³pracy z programatorem posiada mo¿liwoæ sterowania sieci¹ grzejników sk³adaj¹c¹ siê maksymalnie
z 20 urz¹dzeñ za porednictwem przewodu steruj¹cego.
- Grzejnik dostarczony jest z 3 ¿y³owym przewodem zasilaj¹cym:
- przewód nie ieski  powinien yæ pod³¹czony do zera,
- przewód r¹zowy  powinien yæ pod³¹czony do fazy,
- przewód czarny (steruj¹cy)  powinien yæ po³¹czony z przewodem czarnym kolejnego urz¹dzenia.
Sposó sterowania oraz programowania programatora (chronokarta) zosta³ omówiony w punkcie <U¿ytkowanie
urz¹dzenia>
Przewód czarny nie mo¿e yæ poæ pod³¹czony do zera, ani te¿ uziemienia.
Uwaga : Instalacja elektryczna zasilaj¹ca urz¹dzenie powinna yæ wyposa¿ona w mechanizm odciêcia zasilania na
wszystkich iegunach o minimalnym rozstawie 3 mm
INSTALACJA URZ¥DZENIA
Nie wolno instalowaæ urz¹dzenia:
- w iejscu wystêpowania przeci¹gów powietrza, co og³oby zak³óciæ prawid³ow¹ pracê jego regulacji
- poni¿ej gniazdka elektrycznego bêd¹cego stale pod napiêcie .
Monta¿ urz¹dzenia na wysokoci powy¿ej 1000 n.p. . o¿e powodowaæ podwy¿szenie
te peratury powietrza na wyjciu z grzejnika.
080214_CEETvariation_pol.PMD 07/09/05, 14:131

U¯YTKOWANIE OGRZEWACZA
1) Opis ter ostatu : r
u➔Termostat.
v➔Prze³¹cznik regulacji nastawy temperatury w try ie Eco.
w➔Prze³¹cznik regulacji nastawy temperatury w try ie Komfort.
V1 ➔Dioda sygnalizuj¹ca pracê elementu grzewczego.
V2 ➔Dioda sygnalizuj¹ca pracê w try ie Eco.
V3 ➔Dioda sygnalizuj¹ca pracê w try ie Komfort.
2) Ustawienie te peratury w trybie Ko fort:
Jest to temperatura jak¹ powinno mieæ pomieszczenie kiedy prze ywaj¹ w nim ludzie.
a) Ustawiæ termostat u na , kontrolka V3 zapala siê.
) Ustawiæ prze³¹cznik w na 5, kontrolka ogrzewania V1 zapalasiê, jeoeli temperatura otoczenia jest ni¿szaodnastawionej.
c) Odczekaæ kilka godzin, a y temperatura usta ilizowa³a siê.
d) Je¿eli ustawienie odpowiada u¿ytkownikowi (ewentualnie sprawdziæ temperaturê przy pomocy termometru) nale¿y je
oznaczyæ.
Je¿eli temperatura nie jest odpowiednia, wykonaæ ponownie regulacjê i powtórzyæ czynmoci od punktu c.
3) Ustawienie te peratury w trybie Eco :
Jest to odpowiednia temperatura, kiedy nie przebywamy w pomieszczeniu.
Doradzamy stosowanie tego trybu, kiedy jestemy w pomieszczeniu nieobecni d³u¿ej ni¿2 godziny.
a) Ustawiæ termostat una , lampka V2 zapala siê.
) Ustawiæ prze³¹cznik vmiêdzy 3 i 4 , konwektor ustawia siêna pracêw trybie Eco, lampka V1 zapala siê.
c) Odczekaæ kilka godzin, a y temperatura usta ilizowa³a siê.
d) Je¿eli ustawienie odpowiada u¿ytkownikowi (ewentualnie sprawdziæ temperaturê przy pomocy termometru) nale¿y je
oznaczyæ.
Je¿eli temperatura nie jest odpowiednia, wykonaæ ponownie regulacjê i powtórzyæ czynmoci od punktu c.
4) Ustawienie trybu te peratury antyza arzaniowej :
W tym try ie pracy urz¹dzenie utrzymuje sta³¹ temperaturê w danym pomieszczeniu na poziomie 7°C. (d³uga nieo ecnoæ
u¿ytkowników  ponad 24 godziny)
a) Ustawiæ termostat u w po³o¿eniu .
5) Dioda sygnalizacyjna V1 :
Dioda ta sygnalizuje, ¿e element grzewczy (grza³ka) urz¹dzenia pracuje.
Podczas sta ilizowania siê temperatury w pomieszczeniu dioda ta mo¿e równie¿ migaæ.
6) Zatrzy anie pracy urz¹dzenia :
A y wy³¹czyæ urz¹dzenie nale¿y termostat u ustawiæ w po³o¿eniu .
Otrzymane
polecenia
Oscyloskop
Odniessienie /
Zero
Otrzymany try
Brak pr¹du
KOMFORT
Przemiennoæ
Brak pr¹du (4'57'')
faza 230 V (3'')
KOMFORT -1°C
Przemiennoæ
Brak pr¹du
faza 230 V (7'')
KOMFORT -2°C
Pe³na
przemiennoæ
230V
ECO
Pó³-przemiennoæ
ujemna - 115 V
Zapo ieganie
Zamarzaniu
Pó³-przemiennoæ
dodatnia + 115 V
Zatrzymanie
Odci¹¿enie
080214_CEETvariation_pol.PMD 07/09/05, 14:132

7) Blokada ustawieñ ter ostatu : s
Istnieje mo¿liwoæ za lokowania lu ograniczenia mo¿liwoci regulacji zakresu temperatur vi w termostatu oraz
mo¿liwoæ za lokowania prze³¹cznikau.
W tym celu nale¿y :
a) zdj¹æ urz¹dzenie ze stela¿u naciennego.
) Z tylnej czêci termostatu, zdemontowaæ pionki P umieszczone na dole.
c) Wy raæ jedn¹ z 3 pozycji :
- B, a y na sta³e za lokowaæ pokrêt³o vlub w,
- L, a y ograniczyæ zakres nastawy pokrêt³a vlub w,
- M, a y za lokowaæ prze³¹cznik try ów pracy termostatu u w ¿¹danym try ie pracy.
8) Progra owanie :
Ten tryb pozwala na automatyczne przechodzenie termostatu grzejnika do pracy w trybie Komfort Rlub Eco .
Urz¹dzenie jest wyposa¿one w termostat, który mo¿e otrzymywaæ polecenia wysy³ane poprzez przewód steruj¹cy.
Termostat przyjmuje nastêpuj¹ce rozkazy:
- KOMFORT : temperatura regulowana - pokrêt³o w
- ECO : temperatura regulowana - pokrêt³o v
- ANTYZAMARZANIE : sta³a temperatura otoczenia utrzymana na poziomie 7°C  prze³¹cznik u
- STOP : natychmiastowe zatrzymanie pracy urz¹dzenia prze³¹cznik u
A y uruchomiæ wspó³pracê grzejnika z programatorem nale¿y ustawiæ prze³¹cznik u w po³o¿eniu .
Za porednictwem programatora grzejnik êdzie automatycznie otrzymywa³ polecenia zmiany zakresu temperatur pracy,
zgodnie z ustawieniami na programatorze (chronokarta).
Za porednictwem przewodu steruj¹cego naszego grzejnika mo¿emy sterowaæ równie¿ prac¹ innych konwektorów (max.20
szt.), które êd¹ ze so ¹ po³¹czone w sieæ grzewcz¹.
Dziêki temu istnieje mo¿liwoæ znacznych oszczêdnoci energii.
Uwaga : Je¿eli grzejnik nie wspó³pracuje z programatorem, automatycznie przechodzi on do pracy w try ie temperatur
Komfort.
Praca urz¹dzenia w try ie ANTYZAMARZANIE oraz STOP jest priorytetowa wzglêdem try ów Komfort i Eco.
- Ustawienie pokrêt³a termostatu na maksimum nie spowoduje szy szego nagrzania pomieszczenia, mo¿e natomiast
prowadziæ do nadmiernego przegrzania powietrza i niepotrze nego zu¿ycia energii.
- Wietrz¹c pomieszczenie nale¿y wy³¹czyæ urz¹dzenie za porednictwem prze³¹cznika u, a y unikn¹æ niepotrze nego
zu¿ycia energii.
- W przypadku nieo ecnoci mieszkañców w pomieszczeniu przez :
- niej ni¿ 2 godz. - nale¿y pozostawiæ ie¿¹ce ustawienia,
- okres od 2 do 24 godz.  nale¿y ustawiæ termostat u w po³o¿eniu ,
- okres d³u¿szy ni¿ 24 godz.  nale¿y ustawiæ termostat u w po³o¿eniu .
- W przypadku istnienia kilku urz¹dzeñ w pomieszczeniu, nale¿y pozostawiæ je wszystkie w³¹czone.
Zapewni to wiêkszy komfortu u¿ytkowy oraz pozwoli unikn¹æ niepotrze nego wzrostu zu¿ycia energii elektrycznej.
ZALECENIA U¯YTKOWANIA
OSTRZE¯ENIA
MISES EN GARDE
Unikaæ sytuacji, w których dzieci opieraæ siê bêd¹ o przód grzejnika.
Zabrania siê ca³kowitego, lub czêciowego blokowania kratek
(z przodu, lub z do³u) grzejnika. Pojawia siê wówczas ryzyko przegrzania.
Nale¿y pilnowaæ, aby dzieci nie wk³ada³y niczego do rodka grzejnika, w
szczególnoci za papieru. Jedynie wykwalifikowany personel o¿e
dokonywaæ napraw grzejnika.
080214_CEETvariation_pol.PMD 07/09/05, 14:133

Po to, y urz¹dzenie dzia³a³o ez zarzutu, przynajmniej dwa razy w roku nale¿y odkurzaczem, lu szczotk¹ do odkurzania,
oczyciæ jego kratki dolne i górne.
Raz na piêæ lat specjalista powinien sprawdziæ urz¹dzenie w rodku.
W mocno zanieczyszczonym rodowisku na kratkach wylotowych urz¹dzenia mog¹ pojawiæ siê zanieczyszczenia. Zjawisko
to spowodowane jest z³¹ jakoci¹ powietrza. W takim przypadku radzimy sprawdziæ wymianê powietrza w pomieszcreniu
(wentylacja, wejcia powietrza, itd...) oraz czystoæ powietrza. Gwarancja na urz¹dzenie nie dotyczy uszkodzeñ
spowodowanych tymi zanieczyszczeniami.
O udowê urz¹dzenia mo¿na czyciæ wilgotn¹ szmatk¹, lecz nie nale¿y nigdy stosowaæ chemicznych rorlków czyszczacych
zawierajgcych su stancje cierne.
KONSERWACJA
Grzejnik nie grzeje :
Sprawdziæ, czy programator jest ustawiony na try KOMFORT.
Upewniæ siê, czy instalacja elektryczna jest prawid³owo pod³¹czona i czy wszystkie w³¹czniki s¹ w³¹czone lu czy
za ezpieczenie przed przec¹¿eniem sieci (jeli takie jest w mieszhaniu) nie odciê³o zasilania energii do grzejnika. Sprawdziæ
temperaturê w pomieszczeniu.
Grzejnik nie wykonuje poleceñ progra atora :
Upewniæ siê, czy sterownik zosta³ prawid³owo ustawiony (patrz instrukcja o s³ugi), czy programator zosta³ umieszczony
na miejscu oraz czy pracuje normalnie ( aterie ?).
Grzejnik grzeje bez przerwy :
Sprawdziæ czy grzejnik nie zosta³ umieszczony w miejscu wystêpowania przeci¹gów, lu czy nie zosta³y zmienione
jego ustawienia temperatury.
Ogrzewacz z regulacj¹ elektroniczn¹ jest wyposa¿one w mikroprocesor, który mo¿e dzia³aæ nieprawid³owo z powodu
zak³óceñ z panuj¹cych w sieci zasilaj¹cej (nie spe³niaj¹cej norm Unii Europejskiej okrelaj¹cych poziom za ezpieczeñ
przed zak³óceniami).
W przypadku pro lemów (zablokowany termostat), nale¿y wy³¹czyæ zasilanie energii grzejnika ( ezpieczniki, wy³¹cznik,
...) na oko³o 10 minut, a potem ponownie uruchomiæ grzejnika.
Jeli podobne zjawisko powtarza siê czêsto, nale¿y za¿¹daæ kontroli sieci zasilania elektrycznego u jej dostawcy.
W PRZYPADKU WYST¥PIENIA PROBLEMÓW
TYP URZ¥DZENIA* :
NR SERYJNY* :
NAZWISKO I ADRES KLIENTA :
*Od INSTALATORA nale¿y wyrnagaæ gwarancji w³aciwej instalacji i monta¿u urz dzeñ.
ATLANTIC POLSKA SP Z 00
UL. P³ochocñska 115
03-044 WARSZAWA
Tél. : [phone]
Fax : [phone]
WARUNKI GWARANCJI
- U¿ytkownik powinien zachowaæ ten dokument w celu przedstawienia go w przypadku reklamacji.
- Gwarancja o ejmuje okres 24 miesiêcy od daty zakupu grzejnika przez Klienta. Gwarancja jest wa¿na tylko w Polsce.
W okresie gwarancyjnym, jeli reklamacja uznana zosta³a za zasadng, zapewniamy wyrnianê grzejnika na nowy.
Gwarancja nie o ejrnuje uszkodzeñ wynikaj¹cych z nieprawid³owej instalacji, niew³aciwego u¿ytkowania lu nieprzestrzegania
zaleceñ zawartych w niniejszej instrukcji.
PIECZÊÆ INSTALATORA
080214_CEETvariation_pol.PMD 07/09/05, 14:134
