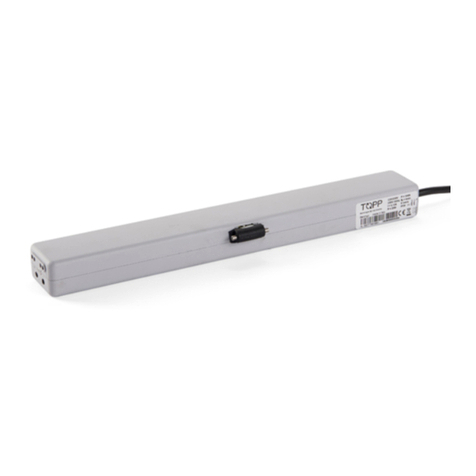

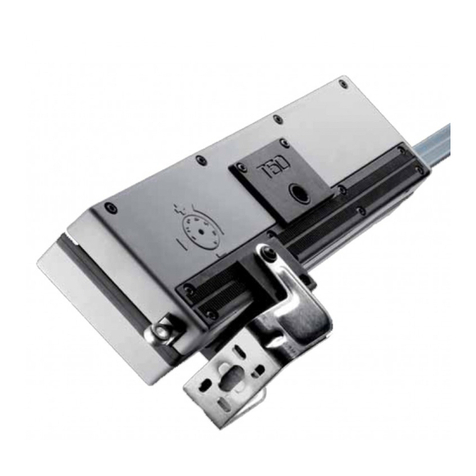

TOPP T50 Operating and maintenance manual

ISTRUZIONI PER L’INSTALLAZIONE E L'USO
PAG. 3
IT
PAGE 25
EN
INSTALLATION AND USE INSTRUCTIONS
ATTUATORE A CREMAGLIERA PER AUTOMAZIONE FINESTRE
T50
RACK ACTUATOR FOR WINDOW AUTOMATION
COD. / CODE 0P5135
VER. / AUFG. 0.0
REV. 03.17
BREVETTATO/PATENTED
istruzioni originali / original instructions

T50
2
PRIMA DI INSTALLARE E UTILIZZARE L’ATTUATORE È OBBLIGATORIO CHE
L’INSTALLATORE E L’UTILIZZATORE LEGGANO E COMPRENDANO
IN TUTTE LE SUE PARTI IL PRESENTE MANUALE.
IL PRESENTE MANUALE È PARTE INTEGRANTE DELL’ATTUATORE E DEVE
OBBLIGATORIAMENTE ESSERE CONSERVATO
PER FUTURI RIFERIMENTI FINO ALLA DEMOLIZIONE DELLO STESSO.
IT
THE INSTALLER AND USER MUST READ AND UNDERSTAND
ALL PARTS OF THIS MANUAL BEFORE
INSTALLING AND USING THE ACTUATOR.
THIS MANUAL IS AN INTEGRAL PART OF THE ACTUATOR AND MUST
BE KEPT FOR FUTURE REFERENCE UNTIL DEMOLITION OF THE SAME.
EN

3
INDICE
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
T50
1- DICHIARAZIONE CE DI INCORPORAZIONE DI QUASI MACCHINA
..........................................................................................................................Pag.05
2- GENERALITÀ
2.1- Avvertenze generali ..............................................................................pag.06
2.2- Installatore ............................................................................................pag.06
2.3- Assistenza tecnica ................................................................................pag.06
2.4- Utilizzo e conservazione del manuale ..................................................pag.06
2.5- Simboli utilizzati nel presente manuale.................................................pag.07
2.6- Diritti riservati ........................................................................................pag.07
2.7- Descrizione del personale ....................................................................pag.07
3- DESCRIZIONE TECNICA
3.1- Targa dati e marcatura “CE” .................................................................pag.08
3.2- Denominazione dei componenti e dimensioni ......................................pag.08
3.3- Dati tecnici ............................................................................................pag.09
3.4- Rumore.................................................................................................pag.10
3.5- Condizioni ambientali............................................................................pag.10
3.6- Formule per il calcolo della forza di spinta o trazione...........................pag.10
3.7- Destinazione d’uso ...............................................................................pag.10
3.8- Limiti d’uso............................................................................................pag.10
4- SICUREZZA
4.1- Avvertenze generali ..............................................................................pag.11
4.2- Dispositivi di protezione........................................................................pag.12
4.2.1- Protezione contro il pericolo elettrico.................................................pag.12
4.3- Targhe relative alla sicurezza................................................................pag.12
4.4- Rischi residui ........................................................................................pag.12
5- TRASPORTO E MOVIMENTAZIONE
5.1- Peso e dimensioni dell’imballo..............................................................pag.13
5.2- Ricevimento e movimentazione............................................................pag.13
5.2.1- Movimentazione.................................................................................pag.13
5.2.2- Contenuto della confezione ...............................................................pag.14
5.2.3- Accessori ...........................................................................................pag.14
6- INSTALLAZIONE
6.1- Avvertenze generali ..............................................................................pag.15
6.2- Montaggio dell’attuatore singolo su finestre a sporgere .......................pag.16
6.3- Montaggio di attuatori in tandem su finestre a sporgere.......................pag.17
6.3.1- Collegamento attuatori in tandem secondo la “Configurazione A”.....pag.18
6.3.2- Collegamento attuatori in tandem secondo la “Configurazione B” ....pag.18
6.4- Regolazione apertura finestra..............................................................pag. 19
IT

6.5- Collegamento elettrico (schema elettrico) ............................................pag.19
6.6- Dispositivi di comando ..........................................................................pag.20
6.7- Manovre di emergenza .........................................................................pag.20
6.7.1- Attuatore singolo................................................................................pag.21
6.7.2- Attuatore in tandem ...........................................................................pag.21
7- USO E FUNZIONAMENTO
7.1- Utilizzo dell’attuatore.............................................................................pag.22
8- MANUTENZIONE
8.1- Avvertenze generali..............................................................................pag.22
9- DEMOLIZIONE
9.1- Avvertenze generali..............................................................................pag.23
10- RICAMBI ED ACCESSORI A RICHIESTA
10.1- Avvertenze generali ............................................................................pag.23
11- FIGURE
..........................................................................................................................Pag.47
INDICE T50
4ISTRUZIONI PER L'INSTALLAZIONE E L’USO
IT

DICHIARAZIONE CE DI INCORPORAZIONE DI QUASI MACCHINA-1
T50
5
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
IT
Il sottoscritto in nome e per conto di
Topp S.r.l.
Via Galvani, 59
36066 Sandrigo (VI)
Italia
dichiara
che la persona autorizzata a costituire il fascicolo tecnico è
Nome: Bettiati Roberto - Topp S.r.l.
Indirizzo: via Galvani,59 36066 Sandrigo (VI)
e
che alla seguente quasi macchina
ATTUATORE A CREMAGLIERA PER AUTOMAZIONE FINESTRE
Tipo: T50
Modello/i: T50/230V - T50/24V
i seguenti requisiti essenziali della seguente direttiva CE (incluse tutte le revisioni applicabili)
Direttiva Macchine 2006/42/CE (Recepimento Italiano DLgs 27 gennaio 2010, n.17)
sono stati applicati e soddisfatti:
Allegato I: 1.5.1; 1.5.2; 1.5.10; 1.5.11
che la documentazione tecnica è preparata in conformità con l'Allegato VII, parte B della
summenzionata Direttiva Macchine.
La quasi-macchina sopra descritta è anche conforme a tutti i requisiti applicabili delle
seguenti altre direttive CE (incluse tutte le revisioni applicabili):
Direttiva Compatibilità Elettromagnetica 2014/30/UE
Direttiva RoHS II 2011/65/UE
Sono state applicate le seguenti norme armonizzate:
EN 55014-1 EN 55014-2 EN 61000-3-2
EN 61000-3-3 EN 61000-6-2 EN 61000-6-3
EN 62233 EN 50581
EN 60335-1 Parti applicabili della EN 60335-2-103
Il sottoscritto, inoltre, si impegna, a fronte di una motivata richiesta da parte delle autorità
nazionali di sorveglianza del mercato, a trasmettere alle suddette autorità, in formato
elettronico o cartaceo, tutta la necessaria documentazione tecnica della quasi-macchina.
La quasi-macchina sopra descritta non deve essere messa in servizio fintantoché la macchina
finale nella quale è stata incorporate non è stata dichiarata conforme ai requisiti definiti dalla
summenzionata Direttiva Macchine.
La presente dichiarazione di conformità è rilasciata sotto la responsabilità esclusiva del
fabbricante ed è valida per prodotti costruiti a partire della data sotto riportata.
Data: Sandrigo, 01/01/2017 Firma: Matteo Cavalcante
Amministratore ............................................... .......
ORIGINALE

2.1- AVVERTENZE GENERALI
PRIMA DI INSTALLARE E UTILIZZARE L’ATTUATORE È OBBLIGATORIO CHE
L’INSTALLATORE E L’UTILIZZATORE LEGGANO E COMPRENDANO IN TUTTE LE SUE
PARTI IL PRESENTE MANUALE.
IL PRESENTE MANUALE È PARTE INTEGRANTE DELL’ATTUATORE E DEVE
OBBLIGATORIAMENTE ESSERE CONSERVATO PER FUTURI RIFERIMENTI.
IL FABBRICANTE DECLINA OGNI RESPONSABILITÀ PER EVENTUALI DANNI A
PERSONE, ANIMALI E COSE, CAUSATI DALL’INNOSSERVANZA DELLE NORME
DESCRITTE NEL PRESENTE MANUALE.
PER UN CORRETTO FUNZIONAMENTO DELL'AUTOMAZIONE, SI CONSIGLIA DI
EFFETTUARE UNA MANUTENZIONE PERIODICA DELLA STESSA, SECONDO QUANTO
INDICATO AL PAR.8.1 DEL PRESENTE MANUALE.
LA GARANZIA DELL'ATTUATORE DECADE QUALORA L'IMPIEGO DELLO STESSO NON
SIA CONFORME ALLE ISTRUZIONI E NORME DESCRITTE NEL PRESENTE MANUALE E
QUALORA VENGANO UTILIZZATI COMPONENTI, ACCESSORI, RICAMBI, CENTRALI E
SISTEMI DI COMANDO/ALIMENTAZIONE NON ORIGINALI
2.2- INSTALLATORE
L’INSTALLAZIONE DELL’ATTUATORE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE DA
PERSONALE TECNICO COMPETENTE E QUALIFICATO IN POSSESSO DEI REQUISITI
TECNICO PROFESSIONALI PREVISTI DALLA LEGISLAZIONE VIGENTE NEL PAESE DI
INSTALLAZIONE.
L'INSTALLATORE SARÀ L'UNICO SOGGETTO RESPONSABILE PER L'ERRATA
INSTALLAZIONE E PER IL MANCATO RISPETTO DELLE ISTRUZIONI RIPORTATE NEL
PRESENTE MANUALE. L'INSTALLATORE RISPONDERÀ PERTANTO IN VIA ESCLUSIVA
NEI CONFRONTI DELL'UTENTE E/O DI TERZI PER TUTTI I DANNI A COSE E/O PERSONE
CHE DOVESSERO DERIVARE DALL'ERRATA INSTALLAZIONE.
2.3- ASSISTENZA TECNICA
Per l’assistenza tecnica contattare l’installatore o il rivenditore.
2.4- UTILIZZO E CONSERVAZIONE DEL MANUALE
Il presente manuale ha lo scopo di fornire tutte le informazioni necessarie affinché, oltre
ad un corretto utilizzo dell’attuatore, sia possibile gestire lo stesso nel modo più
autonomo e sicuro possibile.
Il manuale è destinato al proprietario dell'attuatore, agli utilizzatori e ai tecnici abilitati
alla manutenzione.
Il manuale è suddiviso in capitoli, paragrafi e sottoparagrafi: la pagina dell'indice
fornisce quindi un modo facile per trovare qualunque aspetto di interesse.
Il materiale contenuto in questo documento viene fornito esclusivamente per scopi
informativi ed è soggetto a modifiche senza preavviso.
Mantenere il presente manuale, e tutta la documentazione allegata, in buono stato,
leggibile e completa in tutte le sue parti; conservarla in un luogo accessibile e noto a tutti
gli operatori.
2- GENERALITÀ T50
6ISTRUZIONI PER L'INSTALLAZIONE E L’USO
IT

2.5- Simboli utilizzati nel presente manuale
Questo simbolo contraddistingue informazioni ed avvertenze il cui mancato
rispetto può danneggiare l’attuatore o compromettere la sicurezza del
personale.
Questo simbolo contraddistingue informazioni ed avvertenze in riferimento ad
ambienti con atmosfera potenzialmente esplosiva.
2.6- DIRITTI RISERVATI
I diritti riservati riguardanti questo manuale "Istruzioni per l’installazione e l'uso”
rimangono in possesso del Fabbricante.
Ogni informazione (testo, disegni, schemi, ecc..) qui riportata è riservata.
Nessuna parte del presente manuale può essere riprodotta e diffusa (completamente o
parzialmente) con un qualsiasi mezzo di riproduzione, (fotocopie, microfilm o altro)
senza l'autorizzazione scritta da parte del Fabbricante.
2.7- DESCRIZIONE DEL PERSONALE
Gli utilizzatori non devono eseguire operazioni riservate ai manutentori o ai
tecnici specializzati.
Il costruttore non risponde di danni derivati dalla mancata osservanza di
questo divieto.
Tecnico specializzato elettricista:
il tecnico specializzato deve essere in grado di installare l’attuatore, di metterlo in
opera e di farlo funzionare in “manutenzione”; è abilitato a tutti gli interventi di natura
elettrica e meccanica di regolazione e di manutenzione. È in grado di operare in
presenza di tensione all'interno di armadi elettrici e scatole di derivazione.
Utilizzatore:
personale in grado di comandare l’attuatore, in condizioni normali, attraverso l'uso dei
comandi preposti. Deve inoltre essere in grado di operare con l’attuatore in
“manutenzione” per effettuare operazioni semplici di manutenzione ordinaria (pulizia),
GENERALITÀ -2
T50
7
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
IT
3- DESCRIZIONE TECNICA T50
IT
3.1- TARGA DATI E MARCATURA “CE”
La marcatura CE attesta la conformità della macchina ai requisiti essenziali di sicurezza
e di salute previsti dalla Direttive Europee di prodotto.
È costituita da una targhetta adesiva in poliestere, serigrafata colore nero, delle
seguenti dimensioni: L=65 mm - H=24 mm.
È applicata esternamente sull’attuatore. Nella targhetta sono indicati in modo leggibile
ed indelebile i seguenti dati:
• il logo e l’indirizzo del fabbricante
• il tipo e il modello
• la tensione e l’intensità di alimentazione elettrica (V-A)
EX

• il S (min)
2
tipo di servizio
• la potenza elettrica assorbita P (W)
• la forza di spinta F (N)
• la velocità di traslazione a vuoto (mm/s)
• il grado di protezione (IP)
• il simbolo del doppio isolamento (solo per il mod. 230 V)
• il simbolo Direttiva “RAEE” 2002/96/CE
• la marcatura CE
• il numero di serie
• mese/anno di costruzione
3.2- DENOMINAZIONE DEI COMPONENTI E DIMENSIONI
Nella , sono rappresentati e denominati i componenti principali che costituisco fig. 2
l’attuatore.
3- DESCRIZIONE TECNICA T50
8ISTRUZIONI PER L'INSTALLAZIONE E L’USO
IT
3.3- DATI TECNICI
Nella seguenti tabelle vengono riportati i dati tecnici che caratterizzano l’attuatore.
Corsa
320 mm
150
200
250
320
Altezza minima
finestra
120 mm
150 mm
200 mm
250 mm
400
450
500
320 mm
370 mm
420 mm
Tab.1
Corsa
500 mm
150
200
250
320
Altezza minima
finestra
120 mm
150 mm
200 mm
250 mm
560
650
750
Corsa
750 mm
180
280
370
470
Altezza minima
finestra
130 mm
220 mm
290 mm
390 mm
480 mm
570 mm
670 mm

DESCRIZIONE TECNICA -3
T50
9
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
IT
Tipo di applicazione e disposizione
Carico massimo applicabile in
spinta/trazione macchina singola (M) 500N/400N
Carico massimo applicabile in spinta
/trazione per tandem1motorizzato
e 1 non motorizzato (M-S) 500N/350N
Carico massimo applicabile in
spinta/trazione per triplo - 1motorizzato
e 2 non motorizzati (S-M-S)
Carico massimo applicabile in
spinta/trazione 1 motorizzato e
3 non motorizzato (S-M-S-S)
450N/300N
450N/250N
Carico massimo applicabile in
spinta/trazione 2 motorizzati (M-M)
Carico massimo applicabile in
spinta/trazione 2 motorizzati e
2 non motorizzati (M-S-M-S)
700N/350N
700N/300N
Carico massimo applicabile in
spinta/trazione 2 motorizzati e
3 non motorizzati (S-M-S-M-S)
650N/300N
Carico massimo applicabile in
spinta/trazione 3 motorizzati
(M-M-M)
1000N/500N
Carico massimo applicabile in
spinta/trazione 3 motorizzati e
3 non motorizzati (M-S-M-S-M-S)
230 V ~ 50Hz 24 V Distanza max
fra attuatori Distanza min
fra attuatori
2,4 mt
2,4 mt
2,4 mt
2,4 mt
2,4 mt
2,4 mt
2,4 mt
2,4 mt
1 mt
1 mt
1 mt
1 mt
1 mt
1 mt
1,5 mt
1,5 mt
Legenda: M=motorizzato S= non motorizzato
1000N/500N
500N/400N
500N/350N
450N/300N
450N/250N
700N/700N
700N/700N
650N/650N
1000N/1000N
1000N/1000N
Corse disponibili
Assorbimento a massimo carico (500 N)
Velocità di traslazione a vuoto
Durata della corsa a vuoto
Doppio isolamento elettrico
Temperatura di funzionamento
Tipo servizio
Grado di protezione dispositivi elettrici
Collegamento in parallelo di due
o più attuatori
Sistemi fine corsa
Tolleranza sulla regolazione della corsa
Assorbimento a massimo carico (700 N)
con 2 motorizzati
versione corsa 320 mm
versione corsa 500 mm
180mm- 280mm- 370mm- 470mm- 560mm- 650mm- 750mm
(Corsa/velocità di
traslazione a vuoto)
18,0 mm/s
2
S
- 5 + 55 °C
Ad encoder
+
-
0,30 A
IP 55
di 4 min.
20 mm
0,45 A
SI
SI
150mm- 200mm- 250mm- 320mm
(Corsa/velocità di
traslazione a vuoto)
10 mm/s
2
S
- 5 + 55 °C
Ad encoder
+
--
di 4 min.
1,40 A
IP 55
SI
20 mm
Per applicazioni tandem con più di tre punti di spinta,consultare il costruttore.
2,1 A
Assorbimento a massimo carico (1000 N)
con 3 motorizzati 0,65 A
3 A
Tab.2
versione corsa 750 mm
150mm- 200mm- 250mm- 320mm- 400mm- 450mm- 500mm

3- DESCRIZIONE TECNICA T50
10 ISTRUZIONI PER L'INSTALLAZIONE E L’USO
3.6- FORMULE PER IL CALCOLO DELLA FORZA DI SPINTA O TRAZIONE
Cupole o lucernari orizzontali (Fig.3 )
F= Forza necessaria per l’apertura o chiusura
P= Peso del lucernario o cupola
(Solo parte mobile)
Finestre a sporgere (A) o a vasistas (B) (Fig.4 )
F= Forza necessaria per l'apertura o chiusura
P= Peso della finestra (solo parte mobile)
C= Corsa di apertura della finestra
H= Altezza della finestra
3.7- DESTINAZIONE D’USO
L’ATTUATORE È STATO PROGETTATO E REALIZZATO ESCLUSIVAMENTE PER
EFFETTUARE ELETTRONICAMENTE, TRAMITE UN DISPOSITIVO DI COMANDO,
L’APERTURA E LA CHIUSURA DI FINESTRE A SPORGERE, A BILICO, A LAMELLE E DI
LUCERNARI.
3.8- LIMITI D’USO
L’attuatore è stato progettato e realizzato esclusivamente per la destinazione d’uso
riportata al par.3.7, pertanto è assolutamente vietato ogni altro tipo di impiego e
utilizzo, al fine di garantire in ogni momento la sicurezza dell’installatore e
dell’utilizzatore e l’efficienza dell’attuatore stesso.
Tutte le condizioni ambientali (temperatura, umidità, vento, neve, presenza di agenti
chimici dell'aria, ecc.) e di installazione (disallineamenti nei fissaggi tra le staffe e
attacchi, attriti dovuti alle cerniere o guarnizioni, presenza di braccetti autobilancianti,
ecc.) devono essere attentamente valutate allo scopo di non superare le prestazioni
dell'attuatore indicate in tab.1. In caso contrario individuare l'attuatore alternativo più
adatto ai fini del corretto utilizzo.
È ASSOLUTAMENTE VIETATO L’IMPIEGO E L’UTILIZZO DELL’ATTUATORE PER USI
IMPROPRI, DIVERSI DA QUELLO PREVISTO DAL FABBRICANTE (V. PAR.3.7).
È ASSOLUTAMENTE VIETATA LA MESSA IN SERVIZIO DELL’ATTUATORE IN AMBIENTI
CON ATMOSFERA POTENZIALMENTE ESPLOSIVA.
È OBBLIGATORIO TENERE LA CONFEZIONE E L’ATTUATORE FUORI DALLA PORTATA
DEI BAMBINI.
C
H
EX
IT
3.4- RUMORE
L'attuatore è stato progettato e realizzato in modo da ridurre al massimo il livello di
potenza acustica. Il livello di rumore rilevato sull'attuatore in oggetto non supera gli 85
dB(A).
3.5- CONDIZIONI AMBIENTALI
L'attuatore deve essere installato in ambienti dove la temperatura di servizio è
compresa tra - 5°C e + 55 °C.
È ASSOLUTAMENTE VIETATA LA MESSA IN SERVIZIO DELL’ATTUATORE IN AMBIENTI
CON ATMOSFERA POTENZIALMENTE ESPLOSIVA.
EX
F = 0,54 x P
F = (0,54 x P) x ( )

4.1- AVVERTENZE GENERALI
IL PERSONALE OPERATIVO DEVE ESSERE MESSO AL CORRENTE SUI RISCHI DI
INCIDENTE, SUI DISPOSITIVI DI SICUREZZA PER GLI OPERATORI, LE NORME
GENERALI DI PREVENZIONE DEGLI INCIDENTI PREVISTE DALLE DIRETTIVE
INTERNAZIONALI E DALLA LEGGE VIGENTE NEL PAESE DI UTILIZZO
DELL’ATTUATORE.
IL COMPORTAMENTO DEL PERSONALE OPERATIVO DEVE IN OGNI CASO
RISPETTARE SCRUPOLOSAMENTE LE NORME SULLA PREVENZIONE DEGLI
INCIDENTI VIGENTI NEL PAESE DI UTILIZZO DELL’ATTUATORE.
LE OPERAZIONI DI MANUTENZIONE ORDINARIA E STRAORDINARIA CHE PREVEDONO
LO SMONTAGGIO ANCHE PARZIALE DELL’ATTUATORE DEVONO ESSERE
EFFETTUATE SOLO DOPO AVER INTERROTTO L'ALIMENTAZIONE DELL’ATTUATORE.
NON RIMUOVERE O ALTERARE LE TARGHE APPOSTE DAL COSTRUTTORE
SULL’ATTUATORE.
NON RIMUOVERE O ELUDERE I SISTEMI DI SICUREZZA DELL’ATTUATORE.
È ASSOLUTAMENTE VIETATO L’IMPIEGO E L’UTILIZZO DELL’ATTUATORE PER USI
IMPROPRI, DIVERSI DA QUELLO PREVISTO DAL FABBRICANTE (V. PAR.3.7).
È ASSOLUTAMENTE VIETATO INSTALLARE L’ATTUATORE SULLA PARTE ESTERNA
DEL SERRAMENTO SOGGETTO AGLI AGENTI ATMOSFERICI (PIOGGIA, NEVE, ECC...).
È ASSOLUTAMENTE VIETATA LA MESSA IN SERVIZIO DELL’ATTUATORE IN AMBIENTI
CON ATMOSFERA POTENZIALMENTE ESPLOSIVA.
È OBBLIGATORIO TENERE LA CONFEZIONE E L’ATTUATORE FUORI DALLA PORTATA
DEI BAMBINI.
QUALUNQUE MANOMISSIONE O SOSTITUZIONE NON AUTORIZZATA DI UNA O PIÙ
PARTI O COMPONENTI DELL’ATTUATORE, L'UTILIZZO DI ACCESSORI E MATERIALE DI
CONSUMO DIVERSI DAGLI ORIGINALI, PUÒ RAPPRESENTARE UN RISCHIO DI
INCIDENTE E SOLLEVA IL COSTRUTTORE DA QUALUNQUE RESPONSABILITÀ CIVILE
E PENALE.
NEL CASO IN CUI IL SERRAMENTO SIA ACCESSIBILE, O INSTALLATO AD UNA ALTEZZA
DA TERRA MINORE DI 2,5 m, NELL'EVENTUALITÀ POSSA ESSERE COMANDATO DA
PERSONALE UTILIZZATORE NON ADDESTRATO O DA COMANDO REMOTO, DOTARE IL
SISTEMA DI UN ARRESTO DI EMERGENZA, CHE INTERVENGA AUTOMATICAMENTE PER
EVITARE IL RISCHIO DI SCHIACCIAMENTO O DI TRASCINAMENTO DI PARTI DEL CORPO
INSERITE TRA LA PARTE MOBILE E LA PARTE FISSA DEL SERRAMENTO STESSO.
QUESTO APPARECCHIO NON È ADATTO ALL’USO DA PARTE DI PERSONE (INCLUSI
BAMBINI) CON CAPACITÀ FISICHE, SENSORIALI E MENTALI RIDOTTE, O INESPERTE, A
MENO CHE NON VENGANO SUPERVISIONATE ED ISTRUITE NELL’USO
DELL’APPARECCHIO DA UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA.
I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO
CON L’APPARECCHIO.
In caso di dubbio relativamente al funzionamento dell’attuatore, non usarlo e
contattare il costruttore.
EX
T50 SICUREZZA -4
11
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
IT

4.2- DISPOSITIVI DI PROTEZIONE
4.2.1- Protezione contro il pericolo elettrico
L’attuatore è protetto contro il pericolo elettrico da contatti diretti e indiretti.
Le misure di protezione contro i contatti diretti hanno lo scopo di proteggere le persone
dai pericoli derivanti dal contatto con parti attive, normalmente in tensione, mentre
quelle contro i contatti indiretti hanno lo scopo di proteggere le persone dai pericoli
derivanti dal contatto con parti conduttrici normalmente isolate, ma che potrebbero
andare in tensione a causa di guasti (cedimento dell’isolamento).
Le misure di protezione adottate sono le seguenti:
1) Isolamento delle parti attive con un corpo in materiale plastico;
2) Involucro con adeguato grado di protezione;
3) Solo per il mod. 230 V dotato di doppio isolamento: Protezione di tipo passivo
che consiste nell’impiego di componenti a doppio isolamento detti anche
componenti di classe II o a isolamento equivalente (è vietato effettuare la
connessione all’impianto di messa a terra degli attuatori dotati di doppio isolamento).
4.3- TARGHE RELATIVE ALLA SICUREZZA
È VIETATO TOGLIERE, SPOSTARE, DETERIORARE O RENDERE IN GENERALE POCO
VISIBILI LE TARGHE RELATIVE ALLA SICUREZZA DELL'ATTUATORE. IL MANCATO
RISPETTO DI QUANTO RIPORTATO PUÒ CAUSARE GRAVI DANNI A PERSONE E COSE.
IL COSTRUTTORE SI RITIENE COMPLETAMENTE SOLLEVATO DA QUALSIASI DANNO
CAUSATO DAL MANCATO RISPETTO DI TALE AVVERTENZA.
In fig. 5 viene riportata la targa relativa alla sicurezza: essa deve essere applicata
direttamente sulla parte esterna dell’attuatore o in prossimità dello stesso e, in ogni
caso, in posizione visibile all’installatore e/o all’operatore.
4.4- RISCHI RESIDUI
L’attuatore non presenta rischi residui. Si informano l’installatore e l'utilizzatore che
dopo l’installazione dell’attuatore sul serramento, l’azionamento dello stesso può
accidentalmente generare il seguente rischio residuo:
Rischio residuo:
Pericolo di schiacciamento o trascinamento di parti del corpo inserite tra la parte mobile
e la parte fissa del serramento.
Frequenza di esposizione:
Accidentale e quando l’installatore o l’utilizzatore decida di compiere un’azione
volontaria scorretta.
Dimensione del danno:
Lesioni leggere (normalmente reversibili).
Provvedimenti adottati:
Obbligo, prima dell’avviamento, di accertarsi che nelle vicinanze del serramento non vi
siano persone, animali o cose la cui incolumità accidentalmente possa essere
compromessa. Obbligo, durante l’azionamento dell’attuatore, di trovarsi nella postazione
di comando sicura che garantisca il controllo visivo della movimentazione del serramento.
Vedere inoltre cap. 6.1
SICUREZZA -44- SICUREZZA T50
12 ISTRUZIONI PER L'INSTALLAZIONE E L’USO
IT

5.1- PESO E DIMENSIONI DELL’IMBALLO
L’apparecchiatura prevede 2 tipologie di imballo, a seconda del passo utilizzato:
- T50 (corsa 320)
Dimensioni imballo (mm): 82x150x655
Peso: circa 2,8kg
- T50 (corsa 500)
Dimensioni imballo (mm): 82x150x830
Peso: circa 3,1 kg
- T50 (corsa 750)
Dimensioni imballo (mm): 82x157x1008
Peso: circa 4,1 kg
- T50 non motorizzato (corsa 320)
Dimensioni imballo (mm): 82x150x655
Peso: circa 2,2 kg
- T50 non motorizzato (corsa 500)
Dimensioni imballo (mm): 82x150x830
Peso: circa 2,5 kg
- T50 non motorizzato (corsa 750 )
Dimensioni imballo (mm): 82x157x1008
Peso: circa 4,1 kg
5.2- RICEVIMENTO E MOVIMENTAZIONE
In funzione della tipologia e delle dimensioni e pesi dei prodotti da spedire, la Topp Srl
utilizzerà imballi adeguati a garantire l'integrità e la conservazione durante il trasporto
fino alla consegna all'acquirente.
Al ricevimento dell'attuatore, controllare che l'imballo sia integro.
Il materiale d'imballo, una volta disimballato l'attuatore, dovrà essere eliminato e/o
riutilizzato secondo le norme vigenti nel Paese di destinazione dell’attuatore.
5.2.1- Movimentazione
L'attuatore imballato può essere sollevato da una persona. Prestare attenzione di
maneggiare con cura l'imballo. Trasportare l'imballo senza scosse e urti.
Movimentare l’attuatore disimballato con cura, evitando scosse e urti.
L’ATTUATORE DEVE RISULTARE SCOLLEGATO DA OGNI FONTE DI ENERGIA, IN MODO
DA EVITARE IL RISCHIO DI LESIONI SU PERSONE E/O COSE.
6- INSTALLAZIONE T80
TRASPORTO E MOVIMENTAZIONE - 5
T50
13
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
IT

5- TRASPORTO E MOVIMENTAZIONE T50
ISTRUZIONI PER L'INSTALLAZIONE E L’USO
14 ISTRUZIONI PER L'INSTALLAZIONE E L’USO
5.2.2- Contenuto della confezione
Attuatore motorizzato
Ogni confezione standard del prodotto (scatola in cartone) contiene (Fig.6 ):
• N.1 Attuatore completo di cavo di alimentazione elettrica;
• N.1 Kit attacco all’infisso (staffa a farfalla) (Rif.A) completo di vite e dado;
• N.1 Kit pinza e staffa supporto attuatore (Rif.B) completo di viti e dadi;
• Confezione viti di fissaggio per serramenti in alluminio;
• N.1 Istruzioni per l’installazione e l’uso (Rif.C).
• N.1 Targhetta avvertenze adesiva (Fig.5 ):
Attuatore non motorizzato per applicazione in tandem
Ogni confezione standard del prodotto tandem (scatola in cartone) contiene (Fig.6 ):
• N.1 Attuatore non motorizzato;
• N.1 Kit attacco all’infisso (staffa a farfalla) (Rif.A) completo di vite e dado;
• N.1 Kit pinza e staffa supporto attuatore (Rif.B) completo di viti e dadi;
• N.1 Kit di bloccaggio barra di trasmissione (Rif.D), viti V5 e fermi “FE”;
• Confezione viti di fissaggio per serramenti in alluminio;
ASSICURARSI CHE I COMPONENTI SOPRA DESCRITTI SIANO PRESENTI ALL’INTERNO
DELLA CONFEZIONE E CHE L’ATTUATORE NON ABBIA SUBITO DANNI DURANTE IL
TRASPORTO.
QUALORA SI RISCONTRASSERO DELLE ANOMALIE, È VIETATO INSTALLARE
L’ATTUATORE, ED È OBBLIGATORIO RICHIEDERE L’ASSISTENZA TECNICA DEL
RIVENDITORE DI FIDUCIA O DEL FABBRICANTE.
I MATERIALI CHE COSTITUISCONO LA CONFEZIONE (CARTA, PLASTICA, ECC...)
DEVONO ESSERE SMALTITI CONFORMEMENTE ALLE DISPOSIZIONI LEGISLATIVE
VIGENTI.
5.2.3- Accessori ( ordinabili a parte)
• Barra di collegamento (Rif B di figura 6D);
- Misura: 2500mm o 1500mm
- Materiale: Alluminio lega 2011
-Profilo barra: Esagonale “chiave 10”
IT

6.1- AVVERTENZE GENERALI
L’INSTALLAZIONE DELL’ATTUATORE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE DA
PERSONALE TECNICO COMPETENTE E QUALIFICATO IN POSSESSO DEI REQUISITI
TECNICO PROFESSIONALI PREVISTI DALLA LEGISLAZIONE VIGENTE NEL PAESE DI
INSTALLAZIONE.
LE PRESTAZIONI DELL’ATTUATORE DEVONO ESSERE SUFFICIENTI ALLA CORRETTA
MOVIMENTAZIONE DEL SERRAMENTO; È OBBLIGATORIO VERIFICARE LA FORZA DI
SPINTA O TRAZIONE IN BASE AL TIPO E AL PESO DEL SERRAMENTO (PAR.3.6).
È VIETATO SUPERARE I LIMITI RIPORTATI NELLA TAB.1 RELATIVA AI DATI TECNICI
(PAR.3.3).
L’INSTALLAZIONE DELL’ATTUATORE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE
CON LA FINESTRA O IL LUCERNARIO IN POSIZIONE DI CHIUSURA.
PER IL CORRETTO FUNZIONAMENTO DELL’ATTUATORE, IL SERRAMENTO DEVE
AVERE UN’ALTEZZA MINIMA IN FUNZIONE DELLA CORSA COME DA TABELLA 2 DI
PAGINA 9.
IN CASO DI APPLICAZIONE SU LUCERNARIO VERIFICARE CHE L’ATTUATORE POSSA
RUOTARE LIBERAMENTE ED ESEGUIRE L’APERTURA DEL SERRAMENTO SENZA
BATTERE CONTRO LA PARETE O CONTRO ALTRI EVENTUALI OSTACOLI.
VERIFICARE CHE IL SERRAMENTO SU CUI VIENE INSTALLATO L’ATTUATORE SIA
DOTATO DI IDONEI FERMI MECCANICI IN CONFORMITÀ DELLA NORMATIVA VIGENTE,
ONDE EVITARE LA CADUTA ACCIDENTALE DELLA FINESTRA.
NEL CASO DI MONTAGGIO DI ATTUATORI IN TANDEM PRESTARE ATTENZIONE CHE LA
LUNGHEZZA MASSIMA UTILIZZABILE DELL’ASTA DI COLLEGAMENTO SIA DI 2500 mm.
IN CASO DI MONTAGGIO DI ATTUATORI IN CONFIGURAZIONE TANDEM,VERIFICARE
CHE LA ROTAZIONE DELL’ATTUATORE NON SIA LIMITATA DALLA PRESENZA DELLA
BARRA DI TRASMISSIONE ( VEDERE FIG. 20 ).
PER UN CORRETTO FUNZIONAMENTO DELLA AUTOMAZIONE, SI CONSIGLIA L'UTENTE
DI EFFETTUARE UNA MANUTENZIONE PERIODICA DELLA STESSA, SECONDO
QUANTO INDICATO AL PAR 7.1.
TOPP AVVISA L'UTENTE CHE, AI SENSI DELL'ART. 8 DEL DECRETO MINISTERIALE N. 38
DEL 22.1.2008, IL PROPRIETARIO DELL'IMPIANTO DEVE ADOTTARE LE MISURE
NECESSARIE PER CONSERVARNE LE CARATTERISTICHE DI SICUREZZA PREVISTE
DALLA NORMATIVA VIGENTE IN MATERIA, TENENDO CONTO DELLE ISTRUZIONI PER
L’ U S O E L A M A N U T E N Z I O N E P R E D I S P O S T E D A L F A B B R I C A N T E
DELL'APPARECCHIATURA INSTALLATA E DALL'IMPRESA INSTALLATRICE.
6- INSTALLAZIONE T80
INSTALLAZIONE -6
T50
15
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
IT

6.2- MONTAGGIO DELL’ATTUATORE SINGOLO SU FINESTRE A
SPORGERE (Fig.7÷17)
IL MONTAGGIO PREVEDE DI FORARE IL SERRAMENTO; PRIMA DI PROCEDERE ALLA
FORATURA VERIFICARE GLI ALLINEAMENTI TRA LE STAFFE DELL’ATTUATORE
STESSO.
IN FIGURA 7 E 8 SONO RIPORTATE LE QUOTE DA RISPETTARE PER IL CORRETTO
POSIZIONAMENTO DELLE STAFFE, RISPETTIVAMENTE PER IL MONTAGGIO
LATERALE (FIG. 7) O FRONTALE (FIG. 8).
L’ATTUATORE SINGOLO DEVE ESSERE INSTALLATO LUNGO LA LINEA DI MEZZERIA
DEL SERRAMENTO (vedi fig. 9).
1) Fig.9- Tracciare con una matita la mezzeria “X” del serramento.
2) Fig.12- Applicare la dima, fornita a corredo, in corrispondenza del punto
precedentemente tracciato; segnare, sempre attraverso l’uso di una matita, i fori per
la staffa a farfalla “SF” e la staffa dell’attuatore “SA”.
3) Fig.13- Con un trapano idoneo forare il serramento; fissare la staffa a farfalla “SF”
con le viti “V1”.
4) Fig. 14- Assemblare la pinza montando i morsetti “MI1” utilizzando le viti “V2” e i
dadi “D1”; montare la staffa “SA” sui morsetti “MI1”, avvitando leggermente e senza
forzare in chiusura attraverso la chiave a brugola data in dotazione, le viti “V3” e i
dati “D2”.
5) Fig. 14- Fissare la pinza, precedentemente assemblata, sui fori eseguiti sulla parte
fissa del serramento, attraverso l’utilizzo delle viti “V1”.
6) Fig. 16- Agganciare l’attuatore alla pinza; fissare l’attuatore alla staffa a farfalla “SF”
attraverso la vite “V4” e il dado “D3”.
7) Fig. 17- Procedere alla regolazione del serramento in chiusura, tirando indietro
l’attuatore. I morsetti “MI1” scorreranno lungo le corsie dentate “CD”, presenti
sull’attuatore, dove ogni scatto sonoro rilevato corrisponderà allo spostamento di 2
mm; prestare attenzione di far terminare lo spostamento dell’attuatore a
scatto avvenuto. La regolazione dell’attuatore verrà eseguita in modo da far
aderire perfettamente le guarnizioni del serramento, ottenendo la perfetta chiusura
di esso. Fissare definitivamente la posizione dell’attuatore avvitando le viti
“V2”utilizzando la chiave a brugola data in dotazione con coppia di 240 N cm.
8) Fig. 17- Effettuare una prova di apertura e chiusura del serramento, verificando che
l’attuatore si comporti correttamente. Nel caso in cui l’attuatore necessitasse
un’ulteriore regolazione, allentare le viti “V2” e spostarlo.
16 ISTRUZIONI PER L'INSTALLAZIONE E L’USO
6- INSTALLAZIONE T50
IT

6.3- MONTAGGIO DI ATTUATORI IN TANDEM SU FINESTRE A
SPORGERE (Fig.7÷22)
IL MONTAGGIO PREVEDE DI FORARE IL SERRAMENTO; PRIMA DI PROCEDERE ALLA
FORATURA VERIFICARE GLI ALLINEAMENTI TRA LE STAFFE DELL’ATTUATORE
STESSO.
IN FIGURA 10 E 11 SONO RIPORTATE LE QUOTE DA RISPETTARE PER IL CORRETTO
POSIZIONAMENTO DELLE STAFFE PER IL MONTAGGIO DI ATTUATORI IN TANDEM.
NEL CASO RISULTASSE NECESSARIO INSTALLARE DUE ATTUATORI IN TANDEM SU UN
UNICO SERRAMENTO, PROCEDERE ALLA SUDDIVISIONE IN 4 PARTI DELLA
LUNGHEZZA TOTALE DEL SERRAMENTO; GLI ATTUATORI ANDRANNO POSIZIONATI
AD 1/4 E 3/4 DI TALE LUNGHEZZA (vedi fig. 10).
IL FUNZIONAMENTO IN TANDEM PREVEDE ANCHE L’APPLICAZIONI SU PIÙ
SERRAMENTI, PER UN MASSIMO DI TRE SERRAMENTI; GLI ATTUATORI VANNO
POSIZIONATI LUNGO LA LINEA DI MEZZERIA DEL SERRAMENTO CORRISPONDENTE
(vedi fig. 11).
PRESTARE ATTENZIONE CHE LE COMBINAZIONI DI ATTUATORI SIANO DISPOSTE
COME RIPORTATO IN TABELLA DATI TECNICI.
QUALORA L’APPLICAZIONE LO CONSENTA, UTILIZZARE UNA SOLA BARRA DI
TRASMISSIONE .
E’ POSSIBILE IL COLLEGAMENTO DELLE BARRE SIA A META’ DEGLI ALBERI DI
TRASMISSIONE ,SIA CON L’OPZIONE DEL GIUNTO 1C2804 FINO AD UNO
SFASAMENTO FRA LE MACCHINE DI MAX 2,5 GRADI,PARI A CIRCA 5 CM OGNI 100 CM
DI INTERASSE (Fig.22-23 rif.Z).
1) Fig.11- Tracciare con una matita i punti dove dislocare gli attuatori; tenere
presente che la distanza massima consentita tra un gancio “G” e l’altro degli
attuatori è di 2400 mm e la minima è di 1000 o 1500 mm (come riportato in tabella
dati tecnici)
2) Fig. 12- Applicare la dima fornita a corredo, in corrispondenza dei punti
precedentemente tracciati; segnare, sempre attraverso l’uso di una matita, i fori per
le staffe a farfalla “SF” e le staffe degli attuatori “SA” e verificare l’assoluta
perpendicolarità e centralità degli assi.
3) Fig. 13- Con un trapano idoneo forare il serramento; fissare la staffa a farfalla “SF”
con le viti “V1”.
4) Fig. 14- Fissare la staffa fissaggio più pinza, precedentemente assemblata, sui fori
eseguiti sulla parte fissa del serramento, attraverso l’utilizzo delle viti “V1”.
5) Fig. 15- Nel caso di attuatore non motorizzato, posizionare la cremagliera “C” nella
stessa posizione dell’attuatore motorizzato.
6) Fig. 16- Agganciare l’attuatore alla pinza; fissare l’attuatore alla staffa a farfalla
“SF” attraverso la vite “V4” e il dado “D3”.
7) Fig.17- Procedere alla regolazione del serramento in chiusura, tirando indietro
l’attuatore. I morsetti “MI1”scorreranno lungo le corsie dentate “CD”, presenti
6- INSTALLAZIONE T80
INSTALLAZIONE -6
T50
17
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
IT

6- INSTALLAZIONE T50
18 ISTRUZIONI PER L'INSTALLAZIONE E L’USO
IT
sull’attuatore, dove ogni scatto sonoro rilevato corrisponderà allo spostamento di 2
mm; prestare attenzione di far terminare lo spostamento dell’attuatore a
scatto avvenuto. La regolazione dell’attuatore verrà eseguita in modo da far
aderire perfettamente le guarnizioni del serramento, ottenendo la perfetta chiusura
di esso. Fissare definitivamente la posizione dell’attuatore avvitando le viti “V2”
utilizzando la chiave a brugola data in dotazione con coppia di 240 N cm.
8) Ripetere le operazioni dal punto 3) al punto 7) per ogni attuatore che si intende
montare.
6.3.1- Collegamento attuatori in tandem secondo la “Configurazione A”
(vedi fig. 21)
In “Configurazone “A” è possibile montare due attuatori T50 in due modalità:
%un motorizzato e un non motorizzato (In questo caso risulta ininfluente l’ordine di
montaggio degli attuatori: l’attuatore motorizzato può essere montato sia a destra
che a sinistra rispetto all’attuatore non motorizzato).
%2 motorizzati (Per il corretto funzionamento dell’applicazione e per non provocare
danni al serramento è fondamentale che entrambi gli attuatori siano impostati con
la stessa corsa come descritto nel paragrafo 6.4).
1) Tagliare la barra “B” della lunghezza pari alla distanza tra gli estremi degli attuatori
(rif. “X1”), aggiungendo 25 mm.
2) Collegare tra loro i due attuatori, attraverso l’utilizzo della barra “B”: inserire la barra
“B” all’interno del foro “F1” del primo attuatore, facendola fuoriuscire dal foro
opposto “F2” in modo da agevolare l’inserimento nel foro “F3” dell’attuatore da
collegare, prima di inserire nel foro “F3” inserire un fermo “FE”.
3) Distribuire la barra “B” in modo che fuoriesca di 25 mm dal foro F1 dell’attuatore
motorizzato.
4) Installare sulla barra “B” dal lato del foro “F1” un secondo fermo “FE”, fissare quindi
entrambi i fermi posizionandoli come da figura 21, per mezzo delle viti “V5”.
5) Fig. 18- Effettuare una prova di apertura e chiusura del serramento, verificando
l’allineamento delle cremagliere. Nel caso in cui gli attuatori necessitassero
un’ulteriore regolazione, allentare le viti “V2” e spostare l’attuatore interessato.
6.3.2- Collegamento attuatori in tandem secondo la “Configurazione B”
(vedi fig. 22-fig. 23)
In “Configurazione B” possono essere montati tre attuatori, un motorizzato e due non
motorizzati con l’ausilio di due barre. L’attuatore motorizzato andrà posizionato al
centro rispetto ai due non motorizzati.
1) Passare la barra B1 attraverso i fori di passaggio F5 ed F4 del primo attuatore non
motorizzato e inserire, sulla barra stessa, il fermo FE senza fissarlo.
2) Scorrere ulteriormente la barra B1 fino a farla uscire di almeno di 50mm dal foro di
passaggio F3 dell'attuatore motorizzato.
3) Passare la barra di trasmissione B attraverso i fori di passaggio F2 ed F1 del
secondo attuatore non motorizzato e inserire, sulla barra stessa, il fermo FE senza
fissarlo.
4) Unire simmetricamente le due barre di trasmissione B1 e B utilizzando il giunto
esagonale G1 e fissare il tutto avvitando le due viti V6 con coppia di serraggio pari a
8 Nm; serrare quindi in maniera adeguata i corrispettivi dadi D1.
5) Fissare entrambi i fermi FE precedentemente inseriti con viti V5

6- INSTALLAZIONE T80
INSTALLAZIONE -6
T50
19
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
IT
6) Se necessario, tagliare le barre di trasmissione dal lato esterno dei due non
motorizzati ad una distanza minima di 25mm dai fori di passaggio F5 e F2.Inserire
due fermi FE sulla parte esterna degli attuatori non motorizzati (lato fori di
passaggio F5 e F2) e fissarli con viti V5.
7) Fig. 18- Effettuare una prova di apertura e chiusura del serramento, verificando
l’allineamento delle cremagliere. Nel caso in cui gli attuatori necessitassero di
ulteriori regolazioni, allentare le viti “V2” e spostare l’attuatore interessato.
6.4- Regolazione apertura finestra
L’apertura della finestra consentita dall’attuatore viene regolata impostando la corsa
più opportuna.
Le versioni di attuatori sono di due tipi, uno dispone delle corse da 1 a 4, l’altro da 1 a 7.
Per scegliere la corsa desiderata agire sulla rotella “RO” (fig. 15) per mezzo della chiave
in dotazione. La rotella è numerata e ad ogni numero corrisponde la corsa desiderata.
NON IMPOSTARE UNA CORSA DI MISURA SUPERIORE ALL’APERTURA EFFETTIVA
DELLA FINESTRA.
NEL CASO DI UN’APPLICAZIONE TANDEM COMPOSTA DA 2 MOTORIZZATI,
ACCERTARSI CHE ENTRAMBI GLI ATTUATORI SIANO IMPOSTATI CON LA STESSA
CORSA .
6.5- COLLEGAMENTO ELETTRICO (Schema elettrico)
IL COLLEGAMENTO ELETTRICO DELL’ATTUATORE DEVE ESSERE ESEGUITO
ESCLUSIVAMENTE DA PERSONALE TECNICO COMPETENTE E QUALIFICATO
(ELETTRICISTA) IN POSSESSO DEI REQUISITI TECNICO PROFESSIONALI PREVISTI
DALLA LEGISLAZIONE VIGENTE NEL PAESE DI INSTALLAZIONE CHE RILASCIA AL
CLIENTE LA DICHIARAZIONE DI CONFORMITÀ DEL COLLEGAMENTO E/O DELL’
IMPIANTO REALIZZATO.
PRIMA DI ESEGUIRE IL COLLEGAMENTO ELETTRICO DELL’ATTUATORE, VERIFICARE
LA CORRETTA INSTALLAZIONE SUL SERRAMENTO.
LA LINEA DI ALIMENTAZIONE ELETTRICA A CUI VIENE COLLEGATO L’ATTUATORE
DEVE ESSERE CONFORME AI REQUISITI PREVISTI DALLA LEGISLAZIONE VIGENTE
NEL PAESE DI INSTALLAZIONE, SODDISFARE LE CARATTERISTICHE TECNICHE
RIPORTATE NELLA TAB.1 E NELLA TARGA DATI E MARCATURA “CE” (PAR.3.1) ED
ESSERE DOTATA DI UN IMPIANTO DI “MESSA A TERRA” IDONEO.
LA SEZIONE DEI CAVI DELLA LINEA DI ALIMENTAZIONE ELETTRICA DEVE ESSERE
OPPORTUNAMENTE DIMENSIONATA IN BASE ALLA POTENZA ELETTRICA ASSORBITA
(VEDI TARGA DATI E MARCATURA “CE”).
QUALSIASI TIPO DI MATERIALE ELETTRICO (SPINA, CAVO, MORSETTI, ECC...)
IMPIEGATO PER IL COLLEGAMENTO DEVE ESSERE IDONEO ALL’IMPIEGO, MARCATO
“CE” E CONFORME AI REQUISITI PREVISTI DALLA LEGISLAZIONE VIGENTE NEL
PAESE DI INSTALLAZIONE.

È OBBLIGATORIO INSTALLARE A MONTE DELLA LINEA DI ALIMENTAZIONE ELETTRICA
UN DISPOSITIVO DI SEZIONAMENTO CON PROTEZIONE DIFFERENZIALE DI 30 mA,
COORDINATO CON L’IMPIANTO DI MESSA A TERRA.
È VIETATO EFFETTUARE LA CONNESSIONE ALL’IMPIANTO DI MESSA A TERRA DEGLI
ATTUATORI DOTATI DI DOPPIO ISOLAMENTO (MOD. 230 V).
PER ASSICURARE UN’EFFICACE SEPARAZIONE DELLA RETE ELETTRICA DI
ALIMENTAZIONE È OBBLIGATORIO INSTALLARE A MONTE DELL’APPARECCHIO
UN’INTERRUTTORE MOMENTANEO (PULSANTE) BIPOLARE DI TIPO APPROVATO. A
M O N T E D E LLA L I N EA D I C O M AND O È O B BLI G ATO RIO I N S TA L L A RE
UN’INTERRUTTORE GENERALE DI ALIMENTAZIONE BIPOLARE CON APERTURA DEI
CONTATTI DI ALMENO 3,5 mm.
6.6- DISPOSITIVI DI COMANDO
I DISPOSITIVI DI COMANDO IMPIEGATI PER AZIONARE L’ATTUATORE DEVONO
GARANTIRE LE CONDIZIONI DI SICUREZZA PREVISTE DALLA LEGISLAZIONE
VIGENTE NEL PAESE DI UTILIZZAZIONE.
A seconda delle diverse tipologie di installazione gli attuatori possono essere azionati
dai seguenti dispositivi di comando:
1) PULSANTE MANUALE:
Pulsante commutatore a due poli con posizione Off centrale, con comando di tipo
“uomo presente”.
2) UNITÀ DI COMANDO E ALIMENTAZIONE:
Centrali a microprocessore (Es.: Mod. TF, ecc...) che comandano il singolo attuatore
o simultaneamente più attuatori tramite uno o più pulsanti manuali, un telecomando a
raggi infrarossi o un radiocomando a 433 Mhz.
A queste centrali si possono collegare i sensori pioggia (RDC - 12V), il sensore vento
(RW).
PER GARANTIRE UN CORRETTO FUNZIONAMENTO DELL’ATTUATORE LE UNITÀ DI
COMANDO E ALIMENTAZIONE EVENTUALMENTE UTILIZZATE DEVONO FORNIRE
TENSIONE ALL’ATTUATORE PER MAX. 120 s.
6.7- MANOVRE DI EMERGENZA
Nel caso si renda necessario aprire il serramento manualmente, per mancanza di
energia elettrica o bloccaggio del meccanismo, seguire le seguenti istruzioni:
PRIMA DI ESEGUIRE QUALSIASI TIPO DI INTERVENTO SULL’ATTUATORE E SUL
SERRAMENTO È OBBLIGATORIO SEZIONARE L’ALIMENTAZIONE ELETTRICA
DELL’ATTUATORE E PORTARE IN POSIZIONE ”0” GLI EVENTUALI INTERRUTTORI DEI
DISPOSITIVI DI COMANDO.
6- INSTALLAZIONE T50
20 ISTRUZIONI PER L'INSTALLAZIONE E L’USO
IT
