Toshiba RBC-AS21E User manual

REMOTE CONTROLLER FOR AIR CONDITIONER
TELECOMMANDE POUR CLIMATISEUR
FERNBEDIENUNG FÜR KLIMAGERÄTE
TELECOMANDO PER CONDIZIONATORE D’ARIA
CONTROL REMOTO PARA EL APARATO DE AIRE ACONDICIONADO
CONTROLO REMOTO PARA O AR CONDICIONADO
AFSTANDSBEDIENINGVOOR DE AIRCONDITIONER
<Simple OperationType>
<Type à fonctionnement simple>
<Einfache Ausführung>
<Tipo a funzionamento semplificato>
<Modelo de funcionamiento simple>
<Tipo Operação Simples>
<Eenvoudige uitvoering>
RBC-AS21E
˚C
˚F
TEST
SETTING
OWNERS MANUAL
MANUEL DU PROPRIETAIRE
BETRIEBSANLEITUNG
MANUALE DEL PROPRIETARIO
MANUAL DEL PROPIETARIO
MANUAL DO UTILIZADOR
GEBRUIKSAANWIJZING
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

Thank you very much for purchasing TOSHIBA Remote Controller for Air Conditioner.
Please read this owner's manual carefully before using your Remote Controller for Air Conditioner.
•Be sure to obtain the “Owner’s manual”and “Installation manual”from constructor (or dealer).
Nous vous remercions pour avoir choisi une télécommande pour climatiseur TOSHIBA.
Veuillez lire attentivement ce Manuel du propriétaire avant d’utiliser votre télécommande pour climatiseur.
•Assurez-vous que le constructeur (ou le revendeur) vous remette le “Manuel du propriétaire”et le
“Manuel d’installation”.
Wir danken Ihnen, dass Sie sich für eine TOSHIBA Fernbedienung für Klimageräte entschieden haben.
Bitte lesen Sie diese Betriebsanleitung sorgfältig, ehe Sie Ihre Fernbedienung für Klimageräte benutzen.
•Lassen Sie sich die “Betriebsanleitung”und das “Installations-Handbuch”unbedingt vom Installateur
oder vom Lieferanten aushändigen.
Grazie di aver acquistato un telecomandoTOSHIBA per condizionatore d’aria.
Prima di usare il telecomando per condizionatore d’aria, leggere con attenzione questo manuale del
proprietario.
•Si raccomanda di tenere a portata di mano il “Manuale del proprietario”e il “Manuale di installazione”
ricevuti dal produttore (o dal rivenditore).
Muchas gracias por haber adquirido el control remoto TOSHIBA para su aparato de aire acondicionado.
Lea atentamente este manual del propietario antes de utilizar el control remoto para el aparato de aire
acondicionado.
•Asegúrese de que el fabricante (o distribuidor) le proporcione el “Manual del propietario”y el “Manual
de instalación”.
Agradecemos o facto de ter adquirido o Controlador Remoto para Ar Condicionado da TOSHIBA.
Lei atentamente o presente Manual do Utilizador antes de utilizar o Controlador Remoto para Ar
Condicionado.
•Peça o “Manual do Utilizador”e o “Manual de Instalação”ao fabricante (ou concessionário).
Hartelijk dank voor uw keuze voor een afstandsbediening bij uw airconditioner van TOSHIBA.
Lees deze gebruiksaanwijzing zorgvuldig door voordat u de afstandsbediening gaat gebruiken.
•Zorg ervoor dat u zowel de ‘gebruiksaanwijzing’als de ‘installatiehandleiding’van de installateur (of
leverancier) krijgt.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

CONTENTS
PRECAUTIONS FOR SAFETY ............................................................................................. 1
NAME AND OPERATION...................................................................................................... 2
HOWTO OPERATE AIR CONDITIONER.............................................................................. 3
SOMMAIRE
MESURES DE SECURITE .................................................................................................... 4
NOM ET FONCTIONNEMENT .............................................................................................. 5
MODE D’EMPLOI DU CLIMATISEUR................................................................................... 6
INHALT
SICHERHEITSVORKEHRUNGEN ........................................................................................ 7
BEZEICHNUNGEN UND FUNKTIONEN .............................................................................. 8
BEDIENUNG DES KLIMAGERÄTS ...................................................................................... 9
INDICE
PRECAUZIONI PER LA SICUREZZA................................................................................. 10
NOME E FUNZIONAMENTO............................................................................................... 11
COME FAR FUNZIONARE IL CONDIZIONATORE D’ARIA ............................................... 12
CONTENIDO
PRECAUCIONES PARA SU SEGURIDAD ......................................................................... 13
NOMBREY FUNCIÓN ......................................................................................................... 14
CÓMO UTILIZAR EL APARATO DE AIRE ACONDICIONADO.......................................... 15
ÍNDICE
PRECAUÇÕES DE SEGURANÇA...................................................................................... 16
NOMES E FUNCIONAMENTO ............................................................................................17
COMO UTILIZAR O AR CONDICIONADO ......................................................................... 18
INHOUD
VOORZORGSMAATREGELENVOOR UWVEILIGHEID.................................................... 19
NAAM EN FUNCTIE............................................................................................................ 20
BEDIENINGSINSTRUCTIESVOOR DE AIRCONDITIONER ............................................. 21
ENGLISH
FRANCAIS
DEUTSCH
ITALIANO
ESPAÑOL
PORTUGUÊS
NEDERLANDS
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

1
PRECAUTIONS FOR SAFETY
WARNING
WARNINGS ABOUT INSTALLATION
• Make sure to ask the qualified installation professional in
electric work to install the remote controller.
If the remote controller is inappropriate installed by
yourself, it may cause, electric shock, fire, and so on.
WARNINGS ABOUT OPERATION
• When you are aware of something abnormal with the air
conditioner (smells like something etc.), immediately turn
off the main power supply switch or circuit breaker, from
the mains to stop the air conditioner, and make contact
with the dealer. If the air conditioner is continuously
operated with something abnormal, it may cause machine
failure, electric shock, fire, and so on.
WARNINGS ABOUT MOVEMENT AND REPAIR
• Do not repair any unit by yourself.
• Whenever the air conditioner needs repair, make sure to
ask the dealer to do it. If it is repaired imperfectly, it may
cause electric shock or fire.
CAUTION
CAUTIONS ABOUT OPERATION
• Carefully read this manual before starting the air condi-
tioner. There are many important things for the safety and
the correct usage.
• Do not touch any switches with wet finger, otherwise you
may get an electric shock.
• When the air conditioner was not be used for a consider-
ably long time, turn off the main switch or the circuit
breaker, for safety. Disconnect from the power supply
prevents the unit from lightning and power supply surge.
• Prevent any liquid from falling into the remote controller.
Do not spill juice, water or any kind of liquid.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

2

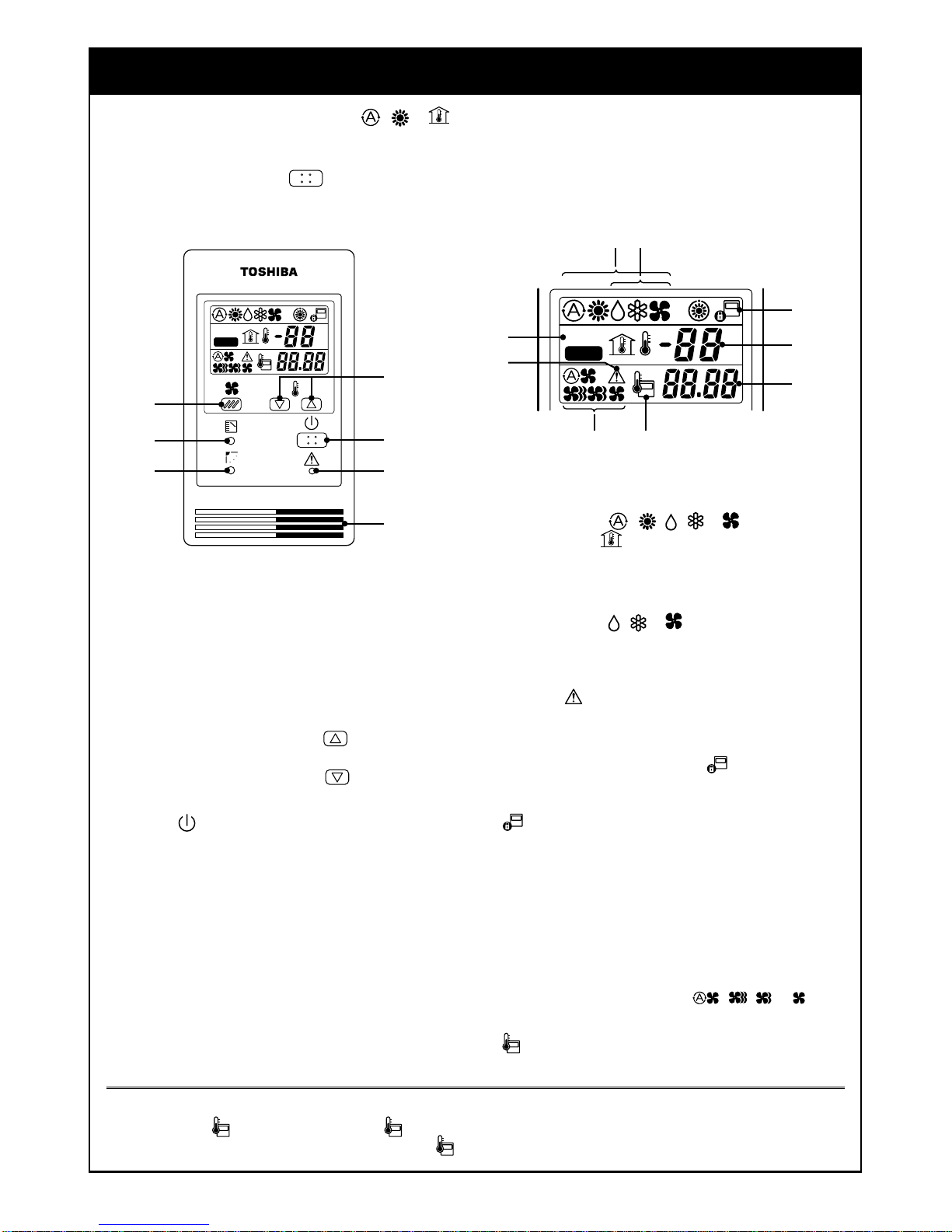

NAME AND OPERATION
• For Cooling Only type, , and are not displayed on LCD.
• Max.8 indoor units can be operated by a remote controller.
• Once setting the operation items, you can operate the previous condition by pushing
button only.
<The following display is for explanation, so it differs from the real display.>
1 Fan Speed button
2 Operation mode button
3 Swing/Air direction button
The flap angle is changed.
4 Temperature Setup button
Every pushing button, temperature
rises by 1°C.
Every pushing button, temperature
decrease by 1°C.
5 [Start/Stop] button
6 Check button (Used in servicing)
• Do not use this button usually.
7 Remote control temperature sensor
Usually controlled by the indoor unit
sensor, it can be changed to the
remote controller. For details, contact
the shop which you purchased the air
conditioner. (When using a group
control method, do not use the remote
controller sensor.)
8 Selected mode displays (Heat pump type)
Any one of , , , or displayed.
While is displayed, the indoor fan stops or
the mode is Low speed mode.
9 Selected mode displays
(Cooling only type)
Any one of , or is displayed.
10 TEST is displayed duringTest Run.
11 (CHECK) is displayed when the protec-
tive device worked or trouble occurred.
12 is displayed during the operation.
If the remote controller setting is prohibited by
the central remote controller, flashes when
[Start/Stop], [Operation Select] or [Temp.
Setup] button is pushed and change is not
accepted.
13 The setup temperature is displayed.
14 Warning code is displayed when a trouble
occurred.
15 Selected fan speed, , , or
displays.
16 is displayed when the remote controller
sensor is used.
˚C
˚F
TEST
SETTING
1
2
3
7
6
5
4
˚C
˚F
TEST
SETTING
1
2
1
3
1
4
11
10
15 16
89
• When turning on the power switch of the simple operation type remote controller at the first time,
flashes.While is displayed, the automatic model check is operating.
Operate the remote controller after has disappeared.
ENGLISH
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

3
HOWTO OPERATE AIR CONDITIONER
COOL/HEAT AUTO, HEAT, DRY, COOL, FAN
1 Power supply
Turn on the power supply of the air conditioner 12 hours before starting the operation.
2 Push button.
3 Push button ( ) to select fan
speed.
When selecting AUTO, fan speed is
automatically changed.
(During FAN mode, the air speed is not.)
4 Push either or set to Auto.
<Recommended temperature>
•During FAN mode, the temperature
cannot be set up.
5 Stop
Push button.
When stopping the unit by the remote
controller, the fan of the outdoor unit, the
fan or the outdoor unit may keep operating
for a while even if the compressor of the
outdoor unit has stopped.
•When the unit cannot be stopped by the remote controller.
Turn off the main power switch or the leakage breaker, and then contact the shop which you
purchased the unit.
•In heating, if the room is not enough heated with FAN , select FAN or .
•As the temperature sensed by the temp. sensor periphery of the suction port of the
indoor unit, it differs from in the room according to the installation state.Set the tempera-
ture considering the setup value as the standard temperature in the room.
Automatic Cool/Heat
When all indoor units in the identical refrigerant system are controlled as a group and when
all indoor units are installed in the same room, the cooling or heating operation is automati-
cally performed with the difference between the setup temperature and the room tempera-
ture.
˚C
˚F
TEST
SETTING
3
2
5
4
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

4
MESURES DE SECURITE
AVERTISSEMENT
AVERTISSEMENTS CONCERNANT L’INSTALLATION
• Assurez-vous de faire installer la télécommande par un
électricien professionnel.
Si vous installez vous-même la télécommande de manière
inappropriée, une électrocution, un incendie, etc. peuvent
avoir lieu.
AVERTISSEMENTS CONCERNANT LE FONCTIONNEMENT
• Lorsque le climatiseur présente une anomalie (odeur de brûlé,
etc.), déconnectez immédiatement l’interrupteur général ou le
disjoncteur du secteur pour arrêter le climatiseur, et contactez
votre revendeur. Si le climatiseur fonctionne continuellement
avec une anomalie, une panne, une électrocution, un
incendie, etc. peuvent avoir lieu.
AVERTISSEMENTS CONCERNANT DEPLACEMENTS ET REPARATIONS
• Ne réparez aucune unité vous-même.
• Chaque fois que le climatiseur doit être réparé, assurez-vous
de vous adresser à votre revendeur.
S’il est réparé de manière imparfaite, une électrocution ou un
incendie peuvent avoir lieu.
ATTENTION
PRECAUTIONS CONCERNANT LE FONCTIONNEMENT
• Lisez attentivement ce manuel avant de mettre le climatiseur
en marche.Il contient de nombreux points essentiels à la
sécurité et à l’emploi correct du climatiseur.
• Ne touchez aucun interrupteur avec les mains mouillées ou
vous pourriez vous électrocuter.
• Lorsque vous prévoyez de ne pas utiliser le climatiseur
pendant une période considérablement longue, par mesure
de sécurité, mettez l’interrupteur général ou le disjoncteur
hors tension. Déconnecter l’unité du secteur la protège contre
la foudre et les sautes de courant.
• Evitez de faire tomber du liquide dans la télécommande.
Ne renversez pas de jus, d’eau ou d’autres liquides sur la
télécommande.
FRANCAIS
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

5
˚C
˚F
TEST
SETTING
1
2
3
7
6
5
4
˚C
˚F
TEST
SETTING
1
2
1
3
1
4
11
10
15 16
89
NOM ET FONCTIONNEMENT
•Pour le type àfroid seul, , et n’apparaissent pas dans l’afficheur àcristaux liquides.
•Une télécommande peut actionner jusqu’à 8 unités intérieures.
•Une fois les paramètres de fonctionnement définis, vous pouvez utiliser la condition précédente en
appuyant seulement sur la touche .
<L’affichage ci-après sert àl’explication et diffère donc de l’affichage réel>
•Lors de la première activation de l’interrupteur de la télécommande de type àfonctionnement
simple, clignote. Lorsque apparaît, la vérification automatique du modèle est en cours.
Utilisez la télécommande une fois que a disparu.
1 Touche de vitesse de ventilation
2 Touche de mode de fonctionnement
3 Touche de sens d’oscillation/de
diffusion d’air
L’angle du volet change.
4 Touche de réglage de la température
Chaque fois que vous appuyez sur la
touche , la température augmente de
1°C.
Chaque fois que vous appuyez sur la
touche , la température diminue de 1°C.
5 Touche [Marche/Arrêt]
6 Touche de vérification (utilisélors de
l’entretien)
•N’utilisez pas cette touche
habituellement.
7 Détecteur de température de la
télécommande
Habituellement commandée par le
détecteur de l’unitéintérieure, elle peut être
modifiée via la télécommande. Pour les
détails, contactez le revendeur chez lequel
vous avez achetéle climatiseur.
(Lors de l’utilisation de la méthode de
commande de groupe, n’utilisez pas le
détecteur de la télécommande.)
8 Affichages du mode sélectionné(type à
thermopompe)
N’importe lequel des affichages , , , ou
apparaît.
Lorsque est affiché, le ventilateur intérieur
s’arrête ou la vitesse de ventilation est faible.
9 Affichages du mode sélectionné(type àfroid
seul)
N’importe lequel des affichages , , ou
apparaît.
10 TEST apparaît durant l’essai de
fonctionnement.
11 (VERIFICATION) apparaît lorsque le
dispositif de protection s’est déclenchéou
en cas de panne.
12 apparaît durant le fonctionnement.
Si le réglage de la télécommande est interdit par
la télécommande centrale, clignote lorsque
vous appuyez sur la touche [Marche/Arrêt],
[Sélection de mode de fonctionnement] ou
[Réglage de la température] et la modification
n’est pas acceptée.
13 La température définie apparaît.
14 Le code d’avertissement apparaît en cas de
panne.
15 La vitesse de ventilation sélectionnée ,
, ou apparaît.
16 apparaît en cas d’utilisation du
détecteur de la télécommande.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

6
˚C
˚F
TEST
SETTING
3
2
5
4
MODE D’EMPLOI DU CLIMATISEUR
REFROIDISSEMENT/CHAUFFAGE AUTOMATIQUE, DESHUMIDIFICATION,
REFROIDISSEMENT,VENTILATION
1 Alimentation
Mettez le climatiseur sous tension 12 heures avant
de l’utiliser.
2 Appuyez sur la touche .
3 Appuyez sur la touche ( ) pour
sélectionner la vitesse de ventilation.
En cas de sélection de AUTOMATIQUE, la vitesse
de ventilation change automatiquement.
(Durant le mode VENTILATION, la vitesse ne
change pas.)
4 Appuyez sur ou pour la régler sur
AUTOMATIQUE.
<Température recommandée>
•Durant le mode VENTILATION, la température ne
peut être réglée.
5 Arrêt
Appuyez sur la touche .
Lorsque vous arrêtez l’unitéavec la
télécommande, le ventilateur de l’unitéextérieure
peut continuer de fonctionner un peu même si le
compresseur de l’unitéextérieure s’est arrêté.
•Lorsque l’uniténe peut être arrêtée par la télécommande.
Désactivez l’interrupteur principal ou le disjoncteur, puis contactez le revendeur chez lequel vous
avez achetél’unité.
•En mode Chauffage, si la pièce n’est pas assez chauffée avec la VENTILATION sur , réglez
la VENTILATION sur ou .
•La température étant détectée autour du détecteur de température de l’orifice d’aspiration de
l’unitéintérieure, elle diffère de la température ambiante selon l’installation. Réglez la
température en considérant la valeur de réglage comme la température ambiante standard.
Chauffage/Refroidissement automatique
Lorsque toutes les unités intérieures d’un même système de réfrigérant sont commandées en
tant que groupe et sont installées dans une même pièce, le refroidissement ou le chauffage
fonctionnent automatiquement sur la différence entre la température définie et la température
ambiante.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

7
SICHERHEITSVORKEHRUNGEN
WARNUNG
WARNHINWEISE ZUR INSTALLATION
• Lassen Sie die Fernbedienung nur von einem ausgebildeten
Elektriker installieren.
Wurde das Klimagerät von Ihnen nicht fachgerecht installiert,
kann dies zu einem Stromschlag führen oder ein Feuer kann
die Folge sein.
WARNHINWEISE FÜR DEN BETRIEB
• Wenn Sie an Ihrem Klimagerät etwas außergewöhnliches
bemerken (es riecht ungewöhnlich usw.), schalten Sie das
Gerät sofort ab, indem Sie den Hauptschalter oder die
Sicherung der Hauptstromzufuhr abschalten.Nehmen Sie
Kontakt zu Ihrem Fachhändler auf.Wird das Klimagerät unter
nicht ordnungsgemäßen Bedingungen dauerhaft weiter
betrieben, kann das Gerät ausfallen oder es kann zu einem
Stromschlag, zu einem Brand oder ähnlichem kommen.
WARNHINWEISE ZUR NEUINSTALLATION UND REPARATUR DES GERÄTS
• Versuchen Sie nie Teile des Gerätes selbst zu reparieren.
• Wenn das Klimagerät repariert werden muß, rufen Sie in
jedem Fall Ihren Händler.
Nicht fachgerecht ausgeführte Reparaturen können
Stromschläge oder einen Brand verursachen.
VORSICHT
SICHERHEITSHINWEISE ZUR BEDIENUNG
• Lesen Sie dieses Handbuch sorgfältig, ehe Sie das
Klimagerät in Betrieb nehmen.Es enthält zahlreiche wichtige
Hinweise über Sicherheit und korrekten Betrieb.
• Berühren Sie keine Tasten mit nassen Händen, da Sie dann
Gefahr laufen, einen Stromschlag zu bekommen.
• Wird das Klimagerät über längere Zeit nicht benutzt, schalten
Sie sicherheitshalber den Hauptschalter oder die Sicherung
ab.Hierdurch schützen Sie das Gerät vor Blitzschlägen und
vor Schwankungen im Stromnetz.
• Achten Sie darauf, dass keine Flüssigkeit in die
Fernbedienung eindringt.Überschütten Sie sie nicht mit
Säften, Wasser oder anderen Flüssigkeiten.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

8
˚C
˚F
TEST
SETTING
1
2
3
7
6
5
4
˚C
˚F
TEST
SETTING
1
2
1
3
1
4
11
10
15 16
89
BEZEICHNUNGEN UND FUNKTIONEN
•Nur für Geräte ohne Heizung, , und werden auf der LCD-Anzeige nicht dargestellt.
•Mit dieser Fernbedienung können maximal 8 Raumeinheiten gesteuert werden.
•Haben Sie das System einmal eingerichtet, können Sie diese Einstellungen immer wieder
aufrufen, indem Sie nur auf drücken.
<Die folgende Darstellung der Anzeige dient nur zur Erklärung.
Sie unterscheidet sich von der realen Anzeige.>
1 Ventilatorgeschwindigkeit
2 Betriebsart
3 Einstellung Lamellen/Luftstrom
Die Richtung des Luftstroms ändert sich
4 Temperatureinstellung
Jedesmal, wenn Sie die Taste drücken,
steigt die Temperatur um 1 °C.
Jedesmal, wenn Sie die Taste drücken,
sinkt die Temperatur um 1 °C.
5 [START/STOP]Taste
6 Prüf-Taste (für Servicezwecke)
•Verwenden Sie diese Taste nicht im
Normalbetrieb.
7 Fernbedienungs-Temperatursensor
Die Temperatur wird normalerweise durch
den Sensor der Raumeinheit erkannt.Sie
können jedoch auf den Sensor in der
Fernbedienung umschalten.Wenden Sie
sich hierzu an den Fachhändler bei dem
Sie das Klimagerät erworben haben.
(Wenn Sie Ihre Klimageräte als Gruppe
steuern, verwenden Sie nicht den
Fernbedienungs-Sensor.)
8 Auswahl der Betriebsart-Anzeige (Geräte mit
Heizung)
Eins der Symbole , , , oder wird
angezeigt.
Wird angezeigt, stoppt der Ventilator oder das
Gerät schaltet in den Modus NIEDRIG.
9 Auswahl der Betriebsart-Anzeige
(Geräte ohne Heizung)
Eins der Symbole , oder wird angezeigt.
10 Während einesTestlaufs wirdTEST
angezeigt.
11 (CHECK) wird angezeigt, wenn die
Schutzeinrichtung arbeitet oder ein Fehler
auftritt.
12 wird während des Betriebs angezeigt.
Ist eine Steuerung mit der Fernbedienung
aufgrund der Vorgaben einer zentralen
Fernbedienung nicht möglich, blinkt , wenn
Sie die Tasten [2], [4] oder [5] drücken und der
Befehl nicht angenommen wird.
13 Die eingestellteTemperatur wird angezeigt.
14 Bei Fehlern wird einWarncode angezeigt.
15 Die gewählteVentilatorgeschwindigkeit
, , oder wird angezeigt.
16 wird angezeigt, wenn der
Fernbedienungs-Temperatursensor benutzt
wird.
•Wenn Sie die Einschalttaste dieser Fernbedienung das erste Mal drücken, blinkt . Während
blinkt, wird automatisch ermittelt, welches Modell installiert ist.
Benutzen Sie die Fernbedienung erst, wenn erloschen ist.
DEUTSCH
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

9
˚C
˚F
TEST
SETTING
3
2
5
4
BEDIENUNG DES KLIMAGERÄTS
AUTO COOL/HEAT (AUTOM. KÜHLEN/HEIZEN), HEAT (HEIZEN), DRY (TROCKNEN),
COOL (KÜHLEN), FAN (GEBLÄSE
•Kann das Klimagerät nicht mit der Fernbedienung abgeschaltet werden,
Schalten Sie den Hauptschalter oder die Sicherung aus und setzen sich mit Ihrem Händler in
Verbindung.
•Wird der Raum im Heizbetrieb in der FAN-Einstellung nicht warm genug, wählen Sie
oder .
•Da die Temperatur am Luftauslass der Raumeinheit gemessen wird, kann sie sich, abhängig
von der Einbauposition, von der Raumtemperatur unterscheiden. Berücksichtigen Sie dies bei
der Temperaturwahl und stellen Sie die Temperaturvorgabe entsprechend ein.
Automatikbetrieb
Wenn alle Raumeinheiten eines Kühlsystems als Gruppe gesteuert werden und alle Einheiten
im gleichen Raum installiert sind, wird automatisch gekühlt oder geheizt.
1 Stromversorgung
Schalten Sie die Stromversorgung des Klimageräts
12 Stunden vor Betriebsbeginn ein.
2 Drücken Sie .
3 Drücken Sie ( ), um die
Lüftungsleistung auszuwählen.
Haben Sie AUTO gewählt, wird die
Ventilatorgeschwindigkeit automatisch geregelt.
(In den Betriebsarten FAN (GEBLÄSE) erfolgt
keine automatische Regelung.)
4 Drücken Sie oder , um Auto zu
wählen.
<EmpfohleneTemperatureinstellung>
•In den Betriebsarten FAN (GEBLÄSE) kann die
Temperatur nicht eingestellt werden
5 Stopp
Drücken Sie .
Stoppen Sie das Gerät über die Fernbedienung,
können die Ventilatoren der Außen- und
Raumeinheit noch für eine Weile weiter laufen,
selbst wenn der Kompressor der Außeneinheit
bereits abgeschaltet hat.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

10
PRECAUZIONI PER LA SICUREZZA
ATTENZIONE
AVVERTENZE RIGUARDANTI L’INSTALLAZIONE
• Far installare il telecomando da personale qualificato per
l’esecuzione di lavori elettrici.
Se il telecomando è installato direttamente dall’utente in
modo non corretto, può causare folgorazioni, incendi, ecc.
AVVERTENZE RIGUARDANTI IL FUNZIONAMENTO
• Se si nota qualcosa di anomalo nel condizionatore d’aria
(odore di bruciato, ecc.) spegnere subito l’interruttore
principale e l’interruttore del circuito dalla rete elettrica per
arrestare il condizionatore d’aria, e contattare il rivenditore.Se
si continua a usare il condizionatore con qualcosa di anomalo,
si corrono rischi di guasti, folgorazioni, incendi ecc.
AVVERTENZE RIGUARDANTI SPOSTAMENTI E RIPARAZIONI
• Non riparare nessun’unità personalmente.
• Tutte le volte che il condizionatore deve essere riparato,
chiedere al rivenditore di provvedere.
Se viene riparato in modo non corretto, può causare
folgorazioni o incendi.
AVVERTENZA
AVVERTENZE RIGUARDANTI IL FUNZIONAMENTO
• Prima di avviare il condizionatore d’aria, leggere con
attenzione questo manuale.Per il funzionamento giornaliero
ci sono molte cose importanti da tenere a mente.
• Non toccare nessun interruttore con le mani bagnate,
altrimenti si può incorrere in una folgorazione.
• Quando non si usa il condizionatore d’aria per un lungo
periodo di tempo, per sicurezza spegnere l’interruttore
principale o l’interruttore del circuito di protezione. Lo
scollegamento dall’alimentazione protegge l’unità dai rischi di
fulmini e sovracorrenti temporanee.
• Impedire che sul telecomando cada del liquido.Non versarvi
succo, acqua o qualsiasi altro tipo di liquido.
ITALIANO
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

11
˚C
˚F
TEST
SETTING
1
2
3
7
6
5
4
˚C
˚F
TEST
SETTING
1
2
1
3
1
4
11
10
15 16
89
•All’accensione dell’interruttore generale del tipo di funzionamento semplice, il telecomando della
prima volta, lampeggia. Quando èvisualizzato, il controllo di modello automatico è
operativo. Usare il telecomando dopo che èscomparso.
1 Tasto di velocitàdella ventola
2 Tasto della modalitàdi funzionamento
3 Tasto di deflettore/direzione flusso
d’aria
L’angolo del deflettore ècambiato.
4 Tasto d’impostazione temperatura
Ad ogni pressione del tasto , la
temperatura aumenta di 1°C.
Ad ogni pressione del tasto , la
temperatura diminuisce di 1°C.
5 Tasto [Start/Stop]
6 Tasto di controllo (Usato per
l’assistenza tecnica)
•Non utilizzare questo tasto, normalmente.
7 Sensore di temperatura del
telecomando
Normalmente controllato dal sensore
dell’unitàinterna, puòessere cambiato in
telecomando. Per ulteriori dettagli,
contattare il rivenditore dal quale si è
acquistato il condizionatore d’aria. (Quando
si usa un metodo di controllo di gruppo, non
usare il sensore del telecomando.)
8 Display della modalitàselezionata (tipo a
pompa di calore)
Uno qualsiasi fra , , , o èvisualizzato.
Quando appare , la ventola dell’unitàinterna si
arresta oppure entra in modalitàBassa velocità.
9 Display della modalitàselezionata (tipo di
solo raffreddamento)
Uno qualsiasi fra , o èvisualizzato.
10 Durante il funzionamento di provaTEST è
visualizzato.
11 Appare (CHECK) quando il dispositivo
di protezione èin funzione o quando si
verifica un problema.
12 Durante il funzionamento è
visualizzato.
Se l’impostazione del telecomando èproibita,
lampeggia quando si preme il tasto [Start/
Stop], [Operation Select (Scelta funzionamento)]
o [Temp.Setup (Impostazione Temp.)] e il
cambiamento non èaccettato.
13 Viene visualizzata la temperatura
impostata.
14 In caso di guasto viene visualizzato un
codice di avviso.
15 Velocitàdel ventilatore, , , o
appare.
16 visualizzato quando viene usato il
sensore del telecomando.
NOME E FUNZIONAMENTO
•Per il tipo Solo Raffreddamento, , e non sono visualizzati sul display LCD.
•Un telecomando puòcomandare fino a max. 8 unitàinterne
•Una volta impostate le voci operative, èpossibile far funzionare la condizione precedente
premendo solo il tasto .
<Il display seguente serve per spiegazione e pertanto differisce dal display effettivo.>
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

12
˚C
˚F
TEST
SETTING
3
2
5
4
COME FAR FUNZIONARE IL CONDIZIONATORE D’ARIA
COOL/HEAT AUTO (RAFFREDDAMENTO/RISCALDAMENTO AUTOMATICO),
HEAT (RISCALDAMENTO), DRY(DEUMIDIFICAZIONE), COOL (RAFFREDDAMENTO),
FAN (VENTILATORE)
•Quando l’unitànon puòessere fermata usando il telecomando.
Spegnere con l’interruttore principale dell’alimentazione o con l’interruttore generale per casi di
perdite, dopo di che contattare il rivenditore presso l’unitàèstata acquistata.
•Nel funzionamento di riscaldamento, se la temperatura del locale non ècalda a sufficienza
con il funzionamento FAN (VENTILATORE) , selezionare il funzionamento FAN
(VENTILATORE) o .
•Se la temperatura misurata dal sensore di temperatura periferico all’attacco di aspirazione
dell’unitàinterna differisce da quella nel locale, con riferimento alla condizione d’installazione.
Impostare la temperatura considerando il valore d’impostazione come temperatura standard
del locale.
Raffreddamento/Riscaldamento automatico
Quando tutte le unitàdello stesso sistema refrigerante sono controllate come un solo gruppo e
quando tutte le unitàinterne sono installate nello stesso locale, il funzionamento di
raffreddamento o riscaldamento èeseguito automaticamente usando la differenza tra
temperatura impostata e temperatura del locale.
1 Alimentazione elettrica
Accendere il condizionatore 12 ore prima dell’avvio
del funzionamento.
2 Premere il tasto .
3 Premere il tasto ( ) per selezionare la
velocitàdel ventilatore.
Quando si seleziona AUTO, la velocitàdel
ventilatore viene cambiata automaticamente.
(Nella modalitàVENTILAZIONE, la velocità
dell’aria non cambia.)
4 Premere o impostare su Auto.
<Temperatura consigliata>
•Nella modalitàVENTILAZIONE, la temperatura
non puòessere impostata.
5 Arresto
Premere il tasto .
Quando si ferma l’unitàusando il telecomando, la
ventola dell’unitàesterna potrebbe continuare a
girare per un po’di tempo anche se il compressore
dell’unitàesterna si èfermato.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

13
PRECAUCIONES PARA SU SEGURIDAD
ADVERTENCIA
ADVERTENCIAS ACERCA DE LA INSTALACIÓN
• Asegúrese de encargar la instalación del control remoto a un
profesional cualificado en trabajos de electricidad.
Si usted mismo instala el aparato control remoto de manera
incorrecta, podría producirse una descarga eléctrica, un
incendio, etc.
ADVERTENCIAS ACERCA DEL FUNCIONAMIENTO
• Si detecta alguna situación anormal en el aparato de aire
acondicionado (huele a algo extraño, etc.), desconecte
inmediatamente el interruptor principal (o disyuntor) de la red
de suministro eléctrico para parar el aparato de aire
acondicionado y, seguidamente, póngase en contacto con su
distribuidor. Si el aparato de aire acondicionado funciona de
manera anormal durante un período de tiempo continuado,
podría producirse una avería en la unidad, una descarga
eléctrica, un incendio, etc.
ADVERTENCIAS ACERCA DEL CAMBIO DE UBICACIÓNY DE LA REPARACIÓN
• No repare ninguna unidad usted mismo.
• Cuando el aparato de aire acondicionado necesite ser
reparado, encargue los trabajos a su distribuidor.
Una reparación incorrecta del aparato puede ocasionar una
descarga eléctrica o un incendio.
PRECAUCIÓN
PRECAUCIONES ACERCA DEL FUNCIONAMIENTO
• Lea atentamente este manual antes de poner en marcha el
aparato de aire acondicionado.Hay muchos aspectos
importantes que debe conocer acerca de su seguridad y del
uso correcto de la unidad.
• No toque ningún interruptor con las manos mojadas; de lo
contrario, podría recibir una descarga eléctrica.
• Si el aparato de aire acondicionado no va a utilizarse durante
un período de tiempo considerablemente prolongado,
desconecte el interruptor principal (o disyuntor) para
aumentar la seguridad. Desconectándola de la fuente de
alimentación evitará que la unidad sufra daños a causa de
tormentas o de cortes en el suministro eléctrico.
• Evite que caiga líquido en el interior del control remoto. No
derrame zumo, agua u otro tipo de líquido sobre él.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

14
˚C
˚F
TEST
SETTING
1
2
3
7
6
5
4
˚C
˚F
TEST
SETTING
1
2
1
3
1
4
11
10
15 16
89
NOMBREY FUNCIÓN
•En el modelo de sólo refrigeración, , y no aparecen en la pantalla LCD.
•Se puede controlar un máximo de 6 unidades internas con un solo control remoto.
•Una vez haya configurado los parámetros de funcionamiento, podrávolver al estado anterior
simplemente pulsando el botón .
<La ilustración siguiente es sólo para su referencia y,
en consecuencia, difiere de la pantalla real de la unidad.>
•Al encender el interruptor del modelo de funcionamiento simple, y al utilizar el control remoto por
primera vez, parpadeará. Mientras aparezca , la comprobación automática de modelo estará
en funcionamiento. Cuando desaparezca , podrávolver a utilizar el control remoto.
1 Botón de velocidad del ventilador
2 Botón de modo de funcionamiento
3 Botón de sentido del giro/aire
Se modifica el ángulo de la aleta.
4 Botón de configuración de
temperatura
Con cada pulsación del botón , la
temperatura sube en 1°C.
Con cada pulsación del botón , la
temperatura baja en 1°C.
5 Botón [Iniciar/Parar]
6 Botón de comprobación (utilizado en
tareas de reparación)
•No utilice este botón con frecuencia.
7 Sensor de temperatura del control
remoto
El sensor de la unidad interior es el que
generalmente controla la temperatura, pero
se pueden cambiar los parámetros para
que el activo sea el del control remoto. Para
conocer más detalles, póngase en contacto
con la tienda donde haya comprado el
aparato de aire acondicionado. Si utiliza un
método de control grupal, no utilice el
sensor del control remoto.
8 Indicadores del modo seleccionado
(modelo de bomba de calor)
Aparece , , , o .
Mientras aparezca en la pantalla, el ventilador
interior se pararáo pasaráa modo baja velocidad
(low speed).
9 Indicadores del modo seleccionado
(modelo de sólo refrigeración)
Aparece , o .
10 Durante una prueba de funcionamiento
apareceráTEST en la pantalla.
11 (CHECK) aparece cuando entra en
funcionamiento el dispositivo de
protección o cuando hay un problema.
12 aparece durante el funcionamiento
normal.
Si el control remoto central no permite configurar
el control remoto, parpadearácuando se
pulsen los botones [Iniciar/Detener], [Modo de
funcionamiento] o [Configuración de temperatura]
y los cambios no sean aceptados.
13 Aparece la temperatura que se haya
ajustado.
14 El código de emergencia aparece cuando
hay problemas.
15 Aparece la velocidad del ventilador
seleccionada, , , o .
16 aparece cuando se utiliza el sensor del
control remoto.
ESPAÑOL
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

15
˚C
˚F
TEST
SETTING
3
2
5
4
CÓMO UTILIZAR EL APARATO DE AIRE ACONDICIONADO
REFRIGERACIÓN/CALEFACCIÓN AUTOMÁTICA, CALEFACCIÓN, SECO,
REFRIGERACIÓN,VENTILADOR
•Si no se puede parar la unidad con el control remoto:
Apague el interruptor de suministro eléctrico principal (o disyuntor de fugas) y, a continuación,
póngase en contacto con la tienda donde compróla unidad.
•En modo calefacción, si la habitación no se calienta suficientemente con el ventilador en
modo , póngalo en modo o .
•La temperatura que detecte el sensor de temperatura en los alrededores del puerto de
succión de la unidad interior puede ser diferente a la del resto de la habitación, según donde
estéinstalado el aparato de aire acondicionado. Ajuste la temperatura teniendo en cuenta que
el valor que ajuste debería coincidir con la temperatura ambiental.
Refrigeración/Calefacción Automática
Cuando todas las unidades interiores con un mismo sistema refrigerante se controlan como un
grupo, y cuando todas las unidades interiores estén instaladas en la misma habitación, el
funcionamiento en modo refrigeración o calefacción se lleva a cabo automáticamente, teniendo
en cuenta la diferencia entre la temperatura seleccionada y la temperatura ambiente.
1 Fuente de alimentación
Encienda la fuente de alimentación del aparato de
aire acondicionado 12 horas antes de empezar a
utilizarlo.
2 Pulse el botón .
3 Pulse el botón ( ) para seleccionar la
velocidad del ventilador.
Al seleccionar automático (AUTO), la velocidad del
ventilador se modifica automáticamente.
(En modo ventilador (FAN), la velocidad del aire no
se modifica automáticamente.)
4 Pulse o para activar el modo
automático.
<Temperatura recomendada>
•En modo ventilador (FAN), la temperatura no se
puede configurar.
5 Parada
Pulse el botón .
Al parar la unidad con el control remoto, el
ventilador de la unidad exterior puede seguir
funcionando durante un rato, aún estando el
compresor de la unidad exterior parado.
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

16
PRECAUÇÕES DE SEGURANÇA
AVISO
AVISOS SOBRE A INSTALAÇÃO
• Certifique-se de solicitar a um técnico de instalação
habilitado em trabalhos eléctricos para instalar o controlador
remoto.
Se o controlador remoto for incorrectamente instalado por si,
pode provocar choques eléctricos, incêndio, etc.
AVISOS SOBRE O FUNCIONAMENTO
• Se tiver conhecimento de alguma anomalia no ar
condicionado (cheiro a qualquer coisa, etc.), desligue
imediatamente o interruptor de energia eléctrica ou disjuntor
da respectiva tomada para desligar o ar condicionado, e
contacto o representante. Se o ar condicionado funcionar
permanentemente com uma anomalia, isso pode provocar a
avaria da máquina, choques eléctricos, incêndio, etc.
AVISOS SOBRE DESLOCAÇÃO E REPARAÇÕES
• Não repare você mesmo a unidade.
• Sempre que o ar condicionado carecer de reparação, solicite
ao representante que o faça.
Se o aparelho for reparado incorrectamente, isso pode
provocar choques eléctricos ou incêndio.
PRECAUÇÃO
PRECAUÇÕES SOBRE O FUNCIONAMENTO
• Antes de ligar o ar condicionado, leia atentamente o presente
manual. Há muitos aspectos importantes a ter em conta para
a segurança e utilização correcta.
• Não toque em nenhuns botões com uma mão molhada, caso
contrário pode sofrer um choque eléctrico.
• Se o ar condicionado não for utilizado durante um período
prolongado de tempo, desligue o interruptor principal ou o
disjuntor para efeitos de segurança. Ao desligar da
alimentação eléctrica a unidade fica a salvo de descargas de
relâmpagos e sobretensões.
• Não deixe cair líquidos no controlador remoto. Não deixe cair
sumos, água ou qualquer outro tipo de líquido.
PORTUGUÊS
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]

17
˚C
˚F
TEST
SETTING
1
2
3
7
6
5
4
˚C
˚F
TEST
SETTING
1
2
1
3
1
4
11
10
15 16
89
•Ao ligar o interruptor eléctrico do tipo de funcionamento simples do controlador remoto pela
primeira vez, pisca. Enquanto évisualizado, a verificação do modelo automática estáa
funcionar. Utilize o controlador remoto depois de ter desaparecido.
1 Botão deVelocidade daVentoinha
2 Botão do modo de Funcionamento
3 Botão da direcção da Oscilação/AR
O ângulo da lâmina muda.
4 Botão de definição da temperatura
Sempre que prime o botão , a
temperatura sobe 1°C.
Sempre que prime o botão , a
temperatura desce 1°C.
5 Botão [Arrancar/Parar]
6 Botão de verificação (utilizado na
assistência)
•Não utilize normalmente este botão.
7 Sensor de temperatura do controlador
remoto
Énormalmente controlada pelo sensor da
unidade interior, podendo ser alterada pelo
controlador remoto. Para obter
informações, consulte o estabelecimento
onde adquiriu o ar condicionado. (Ao
utilizar o método de controlo de grupo, não
utilize o sensor do controlador remoto).
8 Visores de modos seleccionados
(Tipo de bomba térmica)
, , , ou éapresentado.
Enquanto éapresentado, a ventoinha interior
pára ou o modo estáem velocidade reduzida.
9 Visores de modos seleccionados
(Tipo refrigeração só)
, ou éapresentado.
10 Durante a realização do teste, a mensagem
TEST évisualizada.
11 (CHECK) évisualizada quando o
dispositivo de protecção funcionou ou
ocorreu algum problema.
12 Durante o funcionamento, é visualizado.
Se a configuração do controlador remoto não for
permitida pelo controlador remoto central,
pisca quando o botão [Start/Stop], [Operation
Select] ou [Temp. Setup] épremido e a alteração
não éaceite.
13 A temperatura de configuração é
visualizada.
14 O código de aviso évisualizado se tiver
ocorrido um problema.
15 Velocidade da ventoinha seleccionada, ,
, ou é visualizada.
16 Quando o sensor do controlador remoto é
usado, é visualizado.
NOMES E FUNCIONAMENTO
•Para o tipo SóRefrigeração, , e não aparecem no LCD.
•Épossível utilizar um máximo de 8 unidades interiores com um controlador remoto.
•Depois de configurar os itens de funcionamento, épossível utilizar a condição anterior bastando
premir o botão .
<O visor seguinte serve para explicação e, por isso, édiferente do visor real.>
Heronhill - for all your Toshiba requirements
Tel: [phone]
www.heronhill.co.uk
Fax: [phone]
