Tractel hydrofor H 5 User manual

Hydrofor™
hydraulic jacks
gatos hidráulicos
binde idrauliche
macacos hidráulicos
English
Español
ES
Italiano
Português
PT
Istruzioni d’uso e manutenzione
Traduzione del manuale originale
Instruções de uso e manutenção
Tradução do manual original
Operation and
maintenance manual
Original manual
Manual de empleo y
mantenimiento
Traducción del manual original
GB IT
2

Specifications: Specifiche:
Características técnicas: Especificações:

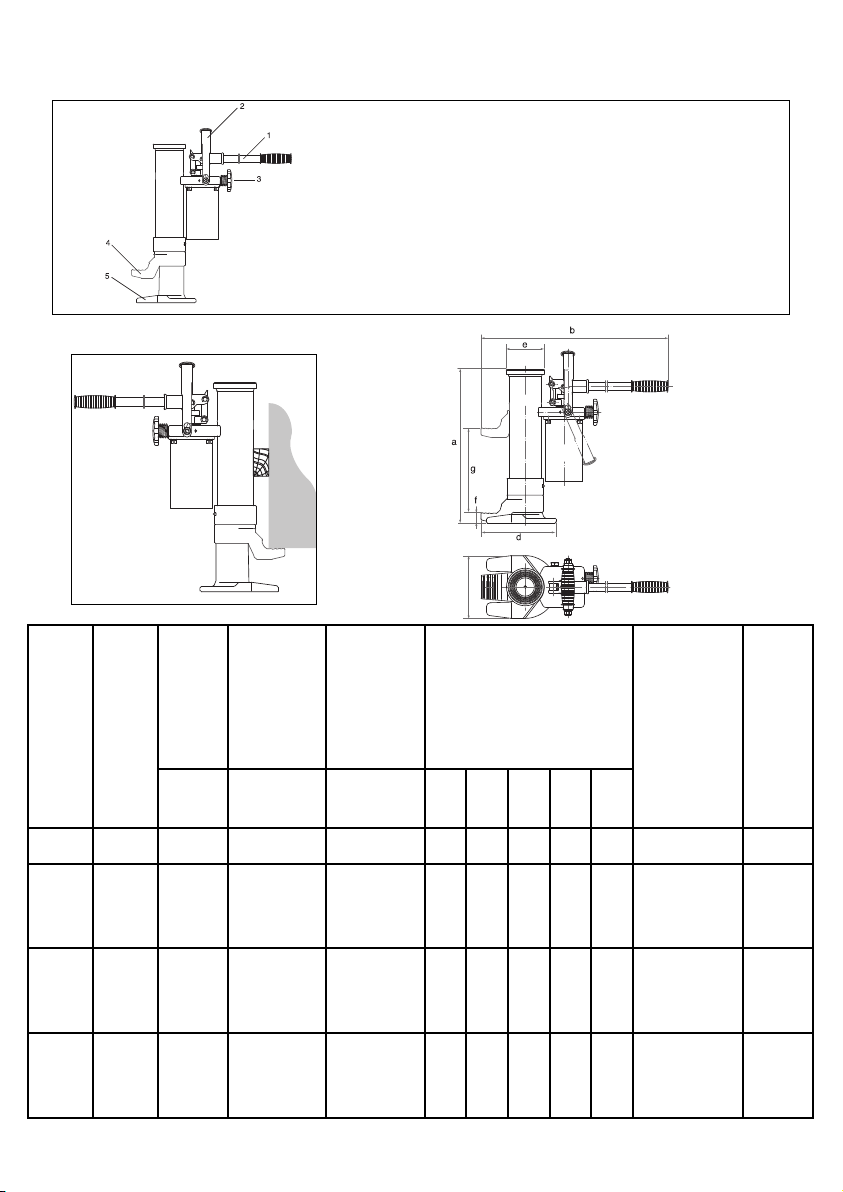

Fig. 1
c
1. Operating lever, Palanca de maniobra, Leva di
manovra, Alavanca de manobra
2. Carrying handle, Empuñadura de transporte,
Maniglia di portata, Pega de transporte
3. Release button, Tornillo de descarga, Valvola di
scarico, Botão de descarga
4. Lifting toe, Pata lateral de elevación, Piede mobile
di sollevamento, Patilha de elevação
5. Base plate, Base, Base, Base
2
Models/
Modelos/
Modelli/
Modelos
W.L.L./
C.M.U./
PORTATA
/ C.M.U.
Travel of
ram/
Carrera/
corsa/
Curso
Travel of toe/
Carrera de la
pata/corsa del
piede/ Curso
da patilha
Travel of head/
Carrera de la
cabeza/corsa
della testa/
Curso da
cabeça
Dimensions/Dimensiones/
Dimensioni/Dimensões
Effort on lever
(load limit)/
Esfuerzo en la
palanca (Con
carga máxima)/
Sforzo sulla leva
(Carico max)/
Esforço na
alavanca (carga
máx.)
Weight/
Peso/
Peso/
Peso
Mini x
Maxi Mini x Maxi Mini x Maxi a b c x d e f
tmm mm mm mm mm mm mm mm N kg
H 5 5205 25 < > 230 368 < > 573 368
-
573 745 140
X
213 Ø 93 25 450 20
H 10 10 230 30 < > 260 420 < > 650 420
-
650 745 170
X
205
Ø
103 30 500 28
H 25 25 215 58 < > 273 505 < > 720 505
-
720 1305 210
X
420
155
X
155 58 450 109

CONTENTS
Specifications
General warnings
1. Description of equipment
2. Operating instructions
3. Warning against hazardous operations
4. Checks before use
5. Maintenance instructions
6. Safety device
7. Health and safety at work
GENERAL WARNINGS
1- Before using the machine, it is essential for safe and correct operation of the equipment
that this manual be read and fully understood and that all the instructions be followed.
This manual should be made available to every operator. Extra copies of this manual will
be supplied on request.
2- The Hydrofor™ jack allows the operator to carry out work with complete safety. Ensure that
the machine is only handed over for use or rigging to an operator who is trained to operate
it in a responsible manner
3- Never use a jack which is not in good working condition. Replace any jack which is visibly
damaged. A continous monitoring of the condition of the machine.
4- Tractel®declines any responsibility for the consequences of dismantling or altering
the machine by any unauthorised person. Specially excluded is the replacement of original
parts by parts of another manufacturer..
5- The models covered by this manual must not be used under any circumstances for lifting
people.
6- Moreover, these models are designed for manual operation and must not be motorised.
7- Never apply or attempt to apply to the head or to the toe of the jack a load or effort greater than
the working load limit.
8- Ensure that the load is always correctly aligned with the jack.
9- IMPORTANT : If the equipment described in this manual is supplied to an employed person,
check and ensure that you meet your obligations with respect to the safety at work
regulations, particularly relating to inspection and tests before operation (See section 7).
10- The load being lifted must be guided laterally so that the toe of the jack, when it is used,
cannot turn on its axle when lifting..
11- When using the toe of the jack ensure that at least 3 teeth of the toe are in contact
with the load.
3

1. DESCRIPTION OF EQUIPMENT
The Hydrofor™ jack is a manually operated single block hydraulic ram with a projecting
lifting toe. It is easily carried by its retractable handle. The Hydrofor™ jack should never be
carried by its operating lever.
2. OPERATING INSTRUCTIONS
To use the jack, operate the lever. Should the ram not extend, make sure that the release button
is tightened by hand.
The action of the operating lever may be stopped at any time. The load is held firmly.
To lower the load, turn the release button by hand to the left. During lowering, the release button
may be retightened. Lowering is stopped and the load held firmly.
To prevent the jack tipping during lifting, a wooden wedge should be positioned between
the body of the jack and the load, as near the head of the jack as possible. (See Fig. 1.)
3.
WARNINGS AGAINST HAZARDOUS OPERATIONS
a) Avoid overloads. Check that the load never exceeds the working load limit indicated on
the label.
b)Never work or position yourself under a load lifted by a jack.
c) Never knock or bang against a load lifted by a jack.
d) Never lift a load with the ram at an inclined position.
e) Ensure that at the base of the jack, the ground is sufficiently firm to support the load. If not,
strengthening arrangements should be made. Any arrangement where strengtheners
are used should be checked by a competent person.
f) Never use the jack to lift loads that could give way or of which the various parts are not firmly
locked together.
g) Never use a rusty or damaged jack.
h) Never leave a load lifted by a jack unattended.
i) During any lifting or lowering operation, take great care to ensure that the user is out of range
should the load fall.
j) Never carry the jack by its operating lever.
k) It is prohibited to insert shims between the head or the toe of the jack and the lifting point of
the load.
4. CHECKS BEFORE USE
a) Ensure that the load to be lifted or moved does not exceed the working load limit of the jack.
b) Check that no part of the jack is corroded, damaged or broken. Replace any jack showing any
of these signs.
c) Without any load on the jack, check that the operating lever travels freely and does not catch
at any point.
5. MAINTENANCE INSTRUCTIONS
a) At least annually, the mechanical and hydraulic condition of the jack should be checked by
an approved Tractel®repairer.
b) Where the jack is subject to a high rate of usage or used in conditions which are particularly
dusty or subject to the effects of corrosive chemicals, the jack should be checked more often.
c) In case of doubt about the condition or efficiency of the jack, contact your dealer or approved
Tractel®repairer.
4

6. SAFETY DEVICE
Hydrofor™ hydraulic jacks are fitted with a safety valve which limits overloads. This device is
factory-set and does not require any special maintenance.

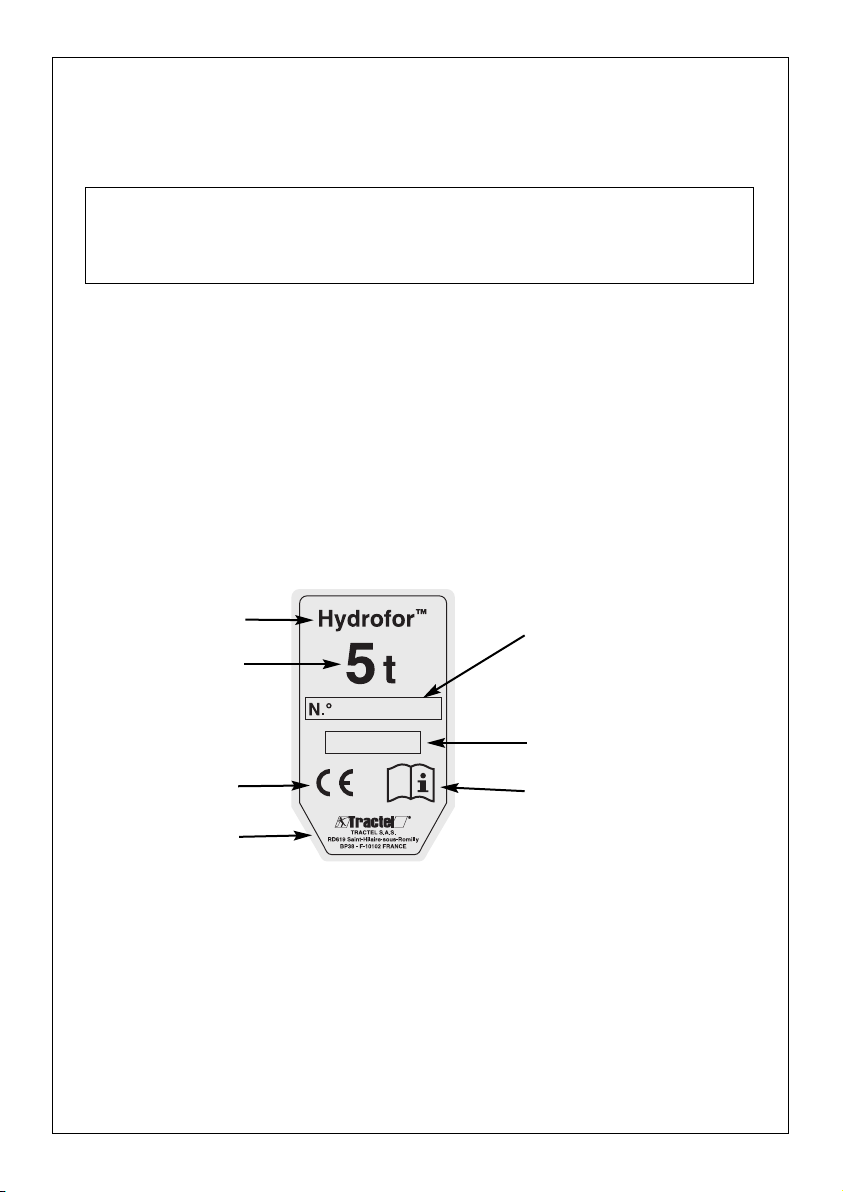

8. MARKING
A manufacturer's plate is attached to each unit and includes the following information:
- No.1: Type of device
- No. 2: Working Load Limit in t
- No. 3: Serial No.
- No. 4: Year of manufacture
- No. 5: EC marking
- No. 6: Manufacturer's contact details
- No. 7: Read these instructions before using this device.
7. HEALTH AND SAFETY AT WORK
It is the responsibility of every company to ensure that its employees have been fully and
properly trained in the safe operation of the equipment.
5
1
2
5
6
3
7
4

INDICE
Instrucciones previas
Características técnicas
1. Presentación y descripción del aparato
2. Instrucciones de empleo
3. Contraindicaciones
4. Verificaciones antes de empleo
5. Mantenimiento
6. Dispositivos de seguridad
7. Normativa de seguridad
INSTRUCCIONES PREVIAS
1- Antes de su utilización, y para la eficacia y seguridad en el manejo del aparato, es
indispensable conocer este manual y proceder de acuerdo con sus indicaciones. Este
manual debe estar a disposición de cualquier operario. Se pueden proporcionar, bajo
demanda, más manuales.
2- El gato Hydrofor™ permite realizar maniobras en las que es necesario garantizar una gran
seguridad. Por consiguiente, asegurarse de que la persona que lo va a utilizar esté
capacitada para asumir todas las exigencias que implican dichas operaciones.
3- No utilizar nunca un aparato cuyo estado aparente de conservación sea dudoso. Desechar
cualquier aparato que, a simple vista, tenga deformaciones. Cuidar siempre el estado de
conservación del aparato.
4- Tractel®no se hace responsable de las consecuencias que se puedan derivar de desmontar
el aparato o de realizar cualquier modificación sin su control. Sobre todo en el caso de
sustituir piezas originales por piezas de otra procedencia.
5- Los modelos de aparatos descritos en este manual no deben utilizarse nunca para
elevación de personas.
6- Además estos modelos han sido diseñados para su empleo manual y no deben motorizarse.
7- No aplicar nunca, ni en la cabeza ni en la pata del aparato, una carga o un esfuerzo superior
a su capacidad nominal.
8- Verificar siempre que la carga esté centrada con relación al eje del aparato.
9- IMPORTANTE. Las empresas, al ordenar a su personal o a personal subcontratado un
trabajo con estos aparatos, deben aplicar la normativa laboral de seguridad vigente.
10- Cuando se utiliza la pata del gato para elevar una carga, hay que guiar lateralmente la carga
de tal manera que la pata no pueda girar sobre el eje del gato durante esta operación.
11- Cuando se utiliza la pata, es necesario que tres de sus dientes, como mínimo, soporten
la carga.
3

1. PRESENTACION Y DESCRIPCION DEL APARATO
El gato hidrofor consiste en un cilindro hidráulico monobloque, que lleva una pata lateral de
elevación y que se acciona manualmente. Se transporta fácilmente por medio de una
empuñadura plegable. No se debe nunca transportar el gato por la palanca de maniobra.
2. INSTRUCCIONES DE EMPLEO
El movimiento del gato para elevación se realiza accionando la palanca de maniobra. Si no
funciona, hay que apretar con la mano el tornillo que gradúa la válvula de descarga.
Se puede interrumpir la maniobra de elevación, sea cual sea la posición de la palanca, sin que
la carga experimente movimiento alguno sin controlar.
Para descender la carga, solo hay que abrir la válvula de descarga, haciendo girar, con la mano,
hacia la izquierda, su tornillo. El descenso de la carga puede interrumpirse a cualquier altura,
volviendo a apretar el tornillo de maniobra de la válvula de descarga.
Para evitar que el gato bascule durante la maniobra de elevación, hay que colocar un taco de
madera entre el cuerpo del gato y la carga, lo más cerca posible de la cabeza, tal como se indica
en la siguiente ilustración.
3.
CONTRAINDICACIONES
a) Evitar las sobrecargas y comprobar, por tanto, que la carga no supere nunca la carga máxima
de utilización indicada en la placa.
b) No trabajar nunca debajo de una carga que se mantenga elevada por medio de un gato.
c) No dar nunca golpes fuertes contra una carga que se mantiene elevada por medio de un gato.
d) No elevar nunca una carga con el gato en posición inclinada.
e) Asegurarse de que el suelo sobre el que se asienta la base del gato sea lo suficientemente
firme para soportar la carga. En caso contrario hay que reforzar la zona de apoyo. Cualquier
aplicación que requiera operaciones de este tipo debe ser controlada por un técnico
competente.
f) No utilizar nunca un gato para elevar cargas que se puedan deformar o cuyas partes que
las componen no estén totalmente fijas entre ellas.
g) No utilizar nunca un gato oxidado o que tenga deformaciones.
h) No dejar nunca una carga elevada sin vigilarla.
i) Durante las operaciones de elevación o descenso, tener mucho cuidado de estar situados
fuera del alcance de la carga en el caso de una posible caída.
j) No transportar nunca el gato, tomándolo por la palanca de maniobra.
k) Está prohibido colocar cuñas entre la cabeza o la pata del gato y el punto de elevación de
la carga.
4. VERIFICACIONES ANTES DE EMPLEO
a) Asegurarse que la carga que hay que elevar o mover no supere la capacidad máxima de
utilización del gato.
b) Verificar que el gato no tiene ninguna parte oxidada, deformada o rota. Desechar cualquier
gato que tenga alguna de estas anomalías.
c) Verificar, sin carga, que la palanca de maniobra se puede accionar normalmente, sin que
presente ningún punto duro.
4

5. MANTENIMIENTO
a) Al menos una vez al año, hacer revisar, por un taller de reparación autorizado Tractel®,
el estado del gato, su parte mecánica y su parte hidráulica.
b) Estas revisiones hay que hacerlas más a menudo, si el empleo es intensivo o tiene lugar en
ambientes con mucho polvo o químicamente agresivos
c) En caso de duda sobre el estado de conservación y la eficacia del aparato, consultar con
el proveedor o con un taller de reparación autorizado.
6. DISPOSITIVOS DE SEGURIDAD
Los gatos hidráulicos Hydrofor™ están provistos de una válvula de seguridad que controla
el exceso de carga. Este dispositivo regulado por el fabricante no requiere mantenimiento.
Está rigurosamente prohibido modificar o suprimir este dispositivo.
8. MARCAS
Hay una placa de marca pegada en cada aparato, la cual menciona las siguientes informaciones:
- Hay una placa de marca pegada en cada aparato, la cual menciona las siguientes informaciones:
- Ítem 1: designación del aparato
- Ítem 2: Carga Máxima de Utilización en t
- Ítem 3: n° de serie
- Ítem 4: año de fabricación
- Ítem 5: marca CE
- Ítem 6: dirección y datos del fabricante
- Ítem 7: leer el presente manual antes de la utilización de este aparato.
7. NORMATIVA DE SEGURIDAD
Las empresas, al ordenar a su personal o personal subcontratado un trabajo con gatos
Hydrofor™, deben aplicar la normativa laboral de seguridad vigente.
5
1
2
5
6
3
7
4

SOMMARIO
Generali
Specifiche
1. Presentazione e descrizione dell’apparecchio
2. Istruzioni d’uso
3. Controindicazioni d’uso
4. Verifiche prima dell’utilizzo
5. Manutenzione
6. Dispositivo di sicurezza
7. Verifiche regolamentari
GENERALI
1- Prima di usare l’apparecchio, è indispensabile per la sicurezza nell’impiego del materiale
e la sua efficacia, leggere attentamente queste istruzioni e conformarsi a quanto indicato.
Queste istruzioni devono essere conservate a disposizione di qualsiasi operatore. Copie
supplementari possono essere fornite su richiesta.
2- La binda Hydrofor™ permette di effettuare operazioni ove sia necessario garantire una
grande sicurezza. Di conseguenza, assicurarsi che l’operatore sia in grado di garantire le
esigenze di sicurezza che queste operazioni comportano.
3- Non utilizzare mai l’apparecchio quanto il suo cattivo stato sia evidente. Eliminare ogni
apparecchio che presenti deformazioni visibili. Controllare costantemente lo stato
dell’apparecchio.
4- Tractel®declina ogni responsabilità per modifiche e riparazioni arbitrarie., soprattutto se si
usano parti non originali, non fornite o non raccomandate da Tractel®.
5- Gli apparecchi descritti in queste istruzioni non devono essere usati per sollevare persone.
6- Inoltre questi modelli sono concepiti per un utilizzo manuale e non devono mai essere
motorizzati.
7- Non applicare mai all’apparecchio un carico o uno sforzo superiore al carico massimo di
utilizzo sull’apparecchio stesso o sul piede di sollevamento.
8- Controllare sempre che il carico sia in asse.
9- IMPORTANTE : Se dovete affidare l’uso del materiale a terzi, conformatevi alla
regolamentazione sulla sicurezza del lavoro applicabile localmente (vedi capitolo 7).
10- Il carico da sollevare deve essere guidato lateralmente in modo che il piede della binda,
in funzione, non possa ruotare attorno all’asse durante la salita.
11- Per l’utilizzo sul piede è necessario che almeno 3 denti del piede siano a contatto
col carico.
3

1. PRESENTAZIONE E DESCRIZIONE DELL’APPARECCHIO
La binda HYDROFOR è un martinetto idraulico monoblocco a piede di sollevamento mobile,
a funzionamento manuale. Il trasporto è agevolato da una maniglia retraibile. Non trasportare
mai la binda per mezzo della sua leva di comando.
2. ISTRUZIONI D’USO
Il movimento della binda, in salita, è ottenuto azionando la leva di comando. In caso di mancato
funzionamento, avvitare a fondo, a mano, la valvola di scarico.
L’operazione di salita può essere interrotta in qualunque posizione della leva senza che il carico
subisca movimenti incontrollati.
Per effettuare la discesa del carico, è sufficiente aprire girando a sinistra, a mano, la valvola
di scarico. La discesa del carico può essere interrotta in qualsiasi posizione avvitando il bottone
di manovra della valvola di scarico.
Per evitare il ribaltamento della binda durante la salita, è necessario inserire uno spessore
in legno tra il corpo della binda e il carico che deve essere più vicino possibile alla testa, come
indicato nello schema qui riportato.
3.
CONTROINDICAZIONI D’USO
a) Evitare i sovraccarichi e controllare che il carico non ecceda mai la portata massima indicata
sull’etichetta.
b) Non lavorare mai sotto un carico sollevato da una binda.
c) Non urtare o provocare shock violenti sul carico sollevato dalla binda.
d) Non sollevare mai un carico con il martinetto in posizione inclinata.
e) Assicurarsi che alla base della binda il terreno sia sufficientemente piano per sopportare
il carico. In caso contrario, bisogna consolidare l’appoggio. Se tale operazione è necessaria,
la stessa deve essere controllata da un tecnico competente.
f) Non utilizzare mai la binda per sollevare dei carichi che possono deformarsi o le cui parti
non siano ben fissate tra loro.
g) Non utilizzare mai una binda arrugginita o che presenti deformazioni.
h) Non lasciare mai il carico sollevato senza sorveglianza.
i) Durante le operazioni di salita o di discesa, attenzione a tenersi fuori dalla portata di una
eventuale caduta del carico.
j) Non trasportare la binda utilizzando la leva di comando.
k) E’ assolutamente vietato inserire spessori tra la testa o il braccio della binda e il punto
di sollevamento del carico.
4. VERIFICHE PRIMA DELL’UTILIZZO
a) Assicurarsi che il carico da sollevare o da spostare non superi la portata massima della binda.
b) Verificare che i componenti della binda non presentino corrosioni, deformazioni o rotture.
Le binde che presentano tali difetti devono essere eliminate.
c) Verificare, senza carico, che la leva di comando funzioni regolarmente e senza punti duri.
5. MANUTENZIONE
a) Far verificare, almeno una volta all’anno, lo stato della binda, della parte meccanica e della
parte idraulica da Tractel®o da un suo riparatore autorizzato.
b) La verifica deve essere effettuata più spesso in caso di utilizzo intensivo o in caso di utilizzo
in ambienti particolarmente polverosi o chimicamente aggressivi.
4

c) In caso di dubbi sullo stato di conservazione e sull’efficacia dell’apparecchio, contattare il
vostro rivenditore o un riparatore autorizzato da Tractel®.
6. DISPOSITIVO DI SICUREZZA
Le binde idrauliche Hydrofor™ sono dotate di une valvola di sicurezza che limita il sovraccarico.
Questo dispositivo tarato dalla fabbrica non necessita di manutenzione particolare.
La modifica o la soppressione di questo dispositivo è rigorosamente vietato.
7. MARCATURA
Una placchetta di marcatura è incollata su ogni apparecchio e riporta le informazioni seguenti :
- Rif. 1 : denominazione dell’apparecchio
- Rif. 2 : Carico Massimo di Utilizzo in t
- Rif. 3 : n° di serie
- Rif. 4 : anno di fabbricazione
- Rif. 5 : marcatura CE
- Rif. 6 : indirizzo e coordinate del fabbricante
- Rif. 7 : leggere il presente manuale prima di utilizzare l’apparecchio
7. VERIFICHE REGOLAMENTARI
Qualsiasi ditta che affidi l’apparecchio Hydrofor™ a terzi deve conformarsi alla
regolamentazione sulla sicurezza del lavoro applicabile localmente.
5
1
2
5
6
3
7
4

SUMÁRIO
Especificações
Recomendações prioritárias
1. Apresentação e descrição do aparelho
2. Instruções de utilização
3. Contra-indicações de utilização
4. Verificações antes da utilização
5. Manutenção
6. Dispositivo de segurança
7. Verificações regulamentares
RECOMENDAÇÕES PRIORITÁRIAS
1- Antes de utilizar o aparelho, é indispensável, para a segurança de utilização e a eficácia
do material, tomar conhecimento com este manual e respeitar as respectivas prescrições.
Este manual deve ser conservado ao dispor de todos os operadores. Podem ser fornecidos
exemplares suplementares a pedido.
2- O macaco Hydrofor™ permite realizar operações que requerem grande segurança.
Por conseguinte, verifique se todas as pessoas a quem se confia o manuseio estão aptas
a cumprir as exigências de segurança que estas operações requerem.
3- Nunca utilizar um aparelho que não está em bom estado aparente. Eliminar qualquer
aparelho que apresente deformações visíveis. Vigiar constantemente o estado do aparelho.
4- A Tractel®declina qualquer responsabilidade pelas consequências de uma desmontagem
do aparelho ou de qualquer modificação realizada sem o seu controlo. Em particular
no caso de substituição de peças de origem por peças de outra proveniência.
5- Os modelos de aparelhos tais como descritos neste manual não devem ser utilizados
para a elevação de pessoas.
6- Por outro lado, estes modelos foram concebidos para uma utilização manual e não devem
ser motorizados.
7- Nunca aplicar ao aparelho uma carga ou um esforço superior à carga máxima de utilização
na cabeça do aparelho e na patilha de elevação.
8- É necessário controlar sempre se a carga está no eixo do aparelho.
9- IMPORTANTE: Se tiver de confiar o material a pessoal assalariado ou equivalente, cumpra
a regulamentação do trabalho aplicável (ver capítulo 7).
10- A carga a levantar deve ser guiada lateralmente, de modo que a patilha do macaco, quando
é utilizada, não possa rodar em volta do eixo do macaco durante a elevação.
11- A utilização sobre a patilha exige que pelo menos 3 dentes da patilha estejam em contacto
com a carga.
3

1. APRESENTAÇÃO E DESCRIÇÃO DO APARELHO
O macaco Hydrofor™ é um êmbolo hidráulico monobloco com patilha de elevação desviada,
accionado manualmente. O transporte fica facilitado por meio de uma pega de transporte
escamoteável. Nunca transportar o macaco pela alavanca de manobra.
2. INSTRUÇÕES DE UTILIZAÇÃO
O movimento do macaco, em subida, obtém-se accionando a alavanca de manobra. No caso
de não funcionamento, enroscar a fundo, à mão, o parafuso que comanda a válvula
de descarga.
A operação de subida pode ser interrompida em qualquer posição da alavanca sem que a carga
fique sujeita a movimentos descontrolados.
Para fazer descer a carga, basta abrir, rodando para a esquerda e à mão, a válvula de descarga.
A descida da carga pode ser interrompida em qualquer posição apertando o parafuso
de manobra da válvula de descarga.
Para evitar que o macaco tombe durante a elevação, deve ser colocado um calço de madeira
entre o corpo do macaco e a carga, o mais próximo possível da cabeça. (Ver Fig. 1).
3. CONTRA-INDICAÇÕES DE UTILIZAÇÃO
a) Evitar as sobrecargas e controlar se a carga nunca excede a carga máxima de utilização
indicada na placa.
b) Nunca trabalhar debaixo de uma carga elevada por um macaco.
c) Nunca bater nem dar choques violentos na carga levantada pelo macaco.
d) Nunca levantar uma carga com o êmbolo em posição inclinada.
e) Certificar-se de que na base do macaco o solo é suficientemente firme para suportar a carga.
Caso contrário, é necessário consolidar o apoio. Qualquer montagem que exigir tais
intervenções deve ser controlada por um técnico competente.
f) Nunca utilizar o macaco para levantar cargas que se possam deformar ou cujas diversas
partes não estejam solidamente fixadas entre elas.
g) Nunca utilizar um macaco ferrugento ou que apresente deformações.
h) Nunca deixar a carga levantada sem vigilância.
i) Durante as operações de subida ou descida, prestar muita atenção mantendo-se fora
do alcance de uma eventual queda da carga.
j) Não transportar o macaco pela alavanca de manobra.
k) É proibido interpor calços entre a cabeça ou a patilha do macaco e o ponto de elevação
da carga.
4. VERIFICAÇÕES ANTES DA UTILIZAÇÃO
a) Certificar-se de que a carga a levantar ou a deslocar não excede a capacidade máxima de
utilização do macaco.
b) Verificar se nenhuma parte do macaco está corroída, deformada ou quebrada. Eliminar
qualquer macaco que apresente esses defeitos.
c) Verificar, sem carga, se a alavanca de manobra se manipula regularmente e sem ponto duro.
4

5. MANUTENÇÃO
a) Mandar verificar, pelo menos uma vez por ano, o estado do macaco, da parte mecânica e
da parte hidráulica por um reparador autorizado Tractel®
b) A verificação deve ser efectuada com maior frequência no caso de utilização intensiva ou
no caso de utilização em atmosfera com poeira ou agressiva quimicamente.
c) No caso de dúvida sobre o estado de conservação e a eficácia do aparelho, contactar
o revendedor ou o reparador autorizado Tractel®
6. DISPOSITIVO DE SEGURANÇA
Os macacos hidráulicos Hydrofor™ estão equipados com uma válvula de segurança que limita
as sobrecargas. Este dispositivo calibrado na fábrica não requer uma manutenção particular.
A modificação ou supressão deste dispositivo é rigorosamente proibida.
7. MARCAÇÃO
Uma placa de marca está colada em cada aparelho e menciona as seguintes informações:
- Item 1: designação do aparelho
- Item 2: Carga Máxima de Utilização em t
- Item 3: n° de série
- Item 4: ano de fabrico
- Item 5: marcação CE
- Item 6: Endereço e coordenadas do fabricante
- Item 7: Ler o presente manual antes da utilização deste aparelho.
7. VERIFICAÇÕES REGULAMENTARES
Qualquer empresa que confia um aparelho Hydrofor™ a pessoal assalariado ou
equivalente deve aplicar a regulamentação do trabalho relativa à segurança.
5

TRACTEL S.A.S.
RD 619, Saint-Hilaire-sous-Romilly,
F-10102 ROMILLY-SUR-SEINE
T : 33 3 25 21 07 00 - Fax : [phone]
représentée par / represented by / representado por / rappresentato da / vertreten durch /
vertegenwoordigd door / representada por / repræsenteret af / edustajana / representert ved /
företräds av / εκπροσωπούμενη απ / reprezentowany przez / в лице / képviselő / zastoupená /
представител / reprezentat de catre / zastúpená / ki ga predstavlja
Président Directeur Général / Chairman & Managing Director / Presidente Director General / Presidente
Direttore Generale / Generaldirektor-Präsident des Verwaltungsrates / President-Directeur / Presidente /
Administrerende direktør / Toimitusjohtaja / President og Generaldirektør / Vd och styrelseordförande /
Πρεδρος Γενικς Διευθυντής / Prezes / резидент и енеральный иректор / Elnök-vezérigazgató / Generální
ředitel / енерален директор / Presedinte Director General / Generálny riaditeľ / Predsednik generalni direktor
M. Denis PRADON
30/07/2014
DECLARATION DE CONFORMITE
DECLARATION OF CONFORMITY
DECLARACIÓN DE CONFORMIDAD
DICHIARAZIONE DI CONFORMITÀ
KONFORMITÄTSERKLÄRUNG
CONFORMITEITSVERKLARING
DECLARAÇÃO DE CONFORMIDADE
OVERENSSTEMMELSESERKLÆRING
VASTAAVUUSVAKUUTUS
SAMSVARSERKLÆRING
NO
FI
DK
PT
NL
DE
IT
ES
GB
FR FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ
DEKLARACJA ZGODNOŚCI
А ОО!!Я
MEGFELELŐSÉGI NYILATKOZAT
PROHLÁ·ENÍ O SHODù
#АА$Я %А ЪО!!
DECLARATIE DE CONFORMITATE
VYHLÁSENIE O ZHODE
IZJAVA O USTREZNOSTI
SE
Sl
SK
RO
BG
CZ
HU
RU
PL
GR

√2004/108/CE2006/95/CE 2000/14/CE
: 2006/42/CE
F
R
CERTIFIES THAT: The equipment designated opposite
is compliant with the technical safety rules applicable
on the initial date of marketing in the EUROPEEN
UNION by the manufacturer.
MEASURES APPLIED: See below
G
B
CERTIFICA QUE: El equipo designado al lado es
conforme con las reglas técnicas de seguridad que le
son aplicables en la fecha de comercialización de la
UNIÓN EUROPEA por el fabricante.
DISPOSICIONES APLICADAS: Ver abajo
E
S
CERTIFICA CHE: L’equipaggiamento designato a
fianco è conforme alle regole tecniche di sicurezza ad
esso applicabili alla data di messa, dal costruttore, sul
mercato dell’UNIONE EUROPEA.
DISPOSIZIONI APPLICABILI: Vedi soprastante
I
T
ERKLÄRT, DASS: Die gegenüber bezeichnete Ausrüstung
den technischen Sicherheitsbestimmungen entspricht, die
zum Zeitpunkt des Inverkehrbringens in der
EUROPÄISCHEN UNION durch den Hersteller für die
Ausrüstung gelten.
ANGEWENDETE VORSCHRIFTEN: Siehe unten
D
E
VERKLAART DAT: De in hieronder beschreven
uitrusting conform de technische veiligheids-
voorschriften is die van toepassing zijn op de datum
van de marktintroductie in de EUROPESE UNIE door
de fabrikant.
TOEGEPASTE SCHIKKINGEN: Zie hieronder
N
L
CERTIFICA QUE: O equipamento designado ao lado
satisfaz as regras técnicas de segurança aplicáveis na
data da introdução no mercado da UNIÃO EUROPEIA
pelo fabricante.
DISPOSIÇÕES APLICADAS: Ver abaixo
P
T
ERKLÆRER AT: Udstyret betegnet på modstående side
er i overensstemmelse med de gældende tekniske
sikkerhedsforskrifter på den dato, hvor fabrikanten har
markedsført det i den EUROPÆISKE UNION.
GÆLDENDE BESTEMMELSER: Se nedenfor
D
K
VAKUUTTAA, ETTÄ: laite, johon tässä asiakirjassa
viitataan täyttää tekniset turvamääräykset sinä päivänä,
jona valmistaja tuo tuotteen myyntiin Euroopan unionin
markkinoille.
SOVELLETTAVAT MÄÄRÄYKSET: Katso alta
F
I
SERTIFISERER AT:
Det utstyret som omtales på motsatt side er i
overensstemmelse med de tekniske sikkerhetsregler som
gjelder på det tidspunktet som fabrikanten setter utstyret i
drift på markedet i DEN EUROPEISKE UNION.
GJELDENDE NORMER: Se under
N
O
INTYGAR ATT: utrustningen som avses på motstående
sida överensstämmer med de tekniska säkerhetsregler
som är tillämpliga när produkten släpps på Europeiska
unionens marknad.
GÄLLANDE BESTÄMMELSER: Se ovan
S
E
ΒΕΒΑΙΩΝΕΙ ΤΙ: ε πλισ ς π υ αναφέρεται δίπλα
είναι σύ φων ς πρ ς τ υς τε νικ ύς καν νες
ασφαλείας π υ ισ ύ υν κατά την η ερ ηνία διάθεσής
τ υ στην αγ ρά της ΕΥΡΩΠΑΪΚΗΣ ΕΝΩΣΗΣ απ τ ν
κατασκευαστή.
ΙΣ Υ ΥΣΕΣ ΙΑΤΑ ΕΙΣ: Βλέπε παρακάτω
G
R
ZAŚWIADCZA, ŻE: Sprzęt okreś lony na odwrocie
odpowiada technicznym reguł om bezpieczeństwa
stosującym się do niego w dniu wprowadzenia przez
producenta na rynek UNII EUROPEJSKIEJ.
STOSOWANE PRZEPISY: Patrz niżej
P
L
УООЯ УЮ: 'азванное
оборудование соответствует применимым к нему
техническим правилам безопасности, действующим на
момент его выпуска производителем на рынок
!О3ОО ОЮ%А.
 ООЯ: м. ниже
R
U
TANÚSÍTJA, HOGY: a szemközt megnevezett felszerelés
megfelel a gyártó által az EURÓPAI UNIÓN belüli
forgalmazás megkezdésének idő pontjában érvényben
lévő vonatkozó műszaki biztonsági szabályoknak.
ALKALMAZOTT RENDELKEZÉSEK : Lásd alább
H
U
POTVRZUJE, ŽE: Níže uvedené zař ízení je v souladu s
technickými pravidly bezpečnosti platnými ke dni jeho
uvedení výrobcem na trh EVROPSKÉ UNIE.
PLATNÁ USTANOVENÍ: VViz níže
C
Z
УООЯА, : Описаното насреща съоръжение
съответства на приложимите за него технически правила
за безопасност към датата на пускането му на пазара на
!О3Я ЪЮ% от производителя.
О АО: !иж по-долу
B
G
CERTIFICĂ FAPTUL CĂ: Echipamentul menţionat
alături este conform normelor tehnice de securitate
aplicabile la data lansării pe piaţa UNIUNII EUROPENE
de către producător.
DISPOZIŢII APLICATE : A se vedea mai jos
R
O
POTVRDZUJE, ŽE: Nižš ie uvedené zariadenie je v
súlade s technickými pravidlami bezpečnosti platnými ku
dňu jeho uvedenia výrobcom na trh EURÓPSKEJ ÚNIE.
PLATNÉ USTANOVENIA: Pozrite nižš ie
S
K
POTRJUJE, DA: je opisana oprema skladna s
tehničnimi pravili na področju varnosti, ki veljajo zanjo z
dnem, ko jo proizvajalec poš lje na tržiš če EVROPSKE
UNIJE.
VELJAVNA DOLOČILA: glej spodaj
S
I
CERTIFIE QUE : L’équipement désigné ci-contre est
conforme aux règles techniques de sécurité qui lui sont
applicables à la date de mise sur le marché de l’UNION
EUROPÉENNE par le fabricant.
DISPOSITIONS APPLIQUÉES : Voir ci-dessous

DÉSIGNATION / DESIGNATION / DESIGNACIÓN / DESIGNAZIONE /
BEZEICHNUNG / BESCHRIJVING / DESIGNAÇÃO / BETEGNELSE /
NIMITYS / BENEVNELSE / BETECKNING / ΟΝΟΜΑΣΙΑ / NAZWA /
'А9'О!А' / MEGNEVEZÉS / NÁZEV / 'А9'О!А' / DENUMIRE /
NÁZOV / OPIS
APPLICATION / APPLICATION / APLICACIÓN / APPLICAZIONE / ANWENDUNG /
TOEPASSING / APLICAÇÃO / ANVENDELSE / KÄYTTÖ / BRUKSOMRÅDE /
ANVÄNDNING / ΕΦΑPΜΟΓΗ / ZASTOSOWANIE / 9'' / ALKALMAZÁSI
TERÜLET / APLIKACE / #О;' / DOMENIU DE APLICARE / APLIKÁCIA /
UPORABA
MARQUE / MAKE / MARCA / MARCA / MARKE / MERK / MARCA / MÆRKE / MERKKI
/ MERKE / MÄRKE / ΕΜΠΟΡΙΚΟ ΣΗΜΑ/MARKA / 9А / MÁRKA / ZNAČKA / 9АА /
MARCA / ZNAČKA / ZNAMKA
TYPE / TYPE / TIPO / TIPO / TYP / TYPE / TIPO / TYPE / TYYPPI / TYPE /
TYP / ΤΥΠΟΣ / TYP /  / TÍPUS / TYP /  / TIP / TYP / TIP
Hydrofor™
Levage de matériel / Equipment hoisting / Elevación de material / Sollevamento
di materiale / Heben von Material / Hijsmateriaal / Elevação de material /
Ophejsning af materiel / Nostomateriaali / Heving av materiell / Lyft av materiel
/ Ανύψωση υλικών / Podnoszenie sprzętu / одъем материалов / Anyagemelés /
Zdvíhanie materiálu / овдигане на товари / Ridicare de material / Zdvíhanie
materiálu / Dviganje materiala
Cric hydraulique / Hydraulic jack / Gato hidráulico / Cricco idraulico /
Hydraulischer Wagenheber / Hydraulische krik / Macaco hidráulico / Hydraulisk
donkraft / Hydraulitunkki / Hydraulisk jekk / Hydraulisk domkraft / Υδραυλικς
γρύλος / Podnośnik hydrauliczny / идравлический домкрат / Hidraulikus emelő /
Hydraulický zdvihák / <идравличен крик / Cric hidraulic / Hydraulick˘ zdvihák /
Hidravlični vitel
N° DE SÉRIE / SERIAL NO / N° DE SÉRIE / Nr. DI SERIE
/ SERIEN-NR / SERIENUMMER / N° DE SÉRIE /
SERIENUMMER / SARJANUMERO / SERIENUMMER /
SERIENR / ΣΕΙΡΙΑΚΟΣ ΑΡΙΘΜΟΣ / Nr SERII / N° 
/ SZÉRIASZÁM / VÝROBNÍ ČÍSLO / ' N°/ NR. DE
SERIE / VÝROBNÉ ČÍSLO / SERIJSKA ·T.
5 t 10 t 25 t

Name of user
Nombre del usuario
Nome dell’utilizzatore
Nome do utilizador
Date of first use
Fecha de puesta en servicio
Data di messa in servizio
Data de entrada em serviço
INSPECTION - VERIFICACIONES - VERIFICHE - VERIFICAÇÃO
Date
Fecha
Data
Data
Signature
Firma
Firma
Visto

Name of user
Nombre del usuario
Nome dell’utilizzatore
Nome do utilizador
Date of first use
Fecha de puesta en servicio
Data di messa in servizio
Data de entrada em serviço
INSPECTION - VERIFICACIONES - VERIFICHE - VERIFICAÇÃO
Date
Fecha
Data
Data
Signature
Firma
Firma
Visto

129575-62.ind-04.08-14
© COPYRIGHT - ALL RIGHTS RESERVED
TRACTEL S.A.S.
RD 619 Saint-Hilaire-sous-Romilly, B.P. 38
F-10102 ROMILLY-SUR-SEINE
T : 33 3 25 21 07 00 – Fax : [phone]
TRACTEL SECALT S.A.
3, Rue du Fort Dumoulin – B.P. 1113
L-1011 LUXEMBOURG
T : 352 43 42 42 1 – Fax : [phone]
TRACTEL GREIFZUG GmbH
Scheidtbachstrasse 19-21
D-51469 BERGISCH-GLADBACH
T : 49 2202 10 04 0 – Fax : [phone]
TRACTEL UK LTD
Old Lane, Halfway
SHEFFIELD S20 3GA
T : 44 114 248 22 66 – Fax : [phone]
TRACTEL IBÉRICA S.A.
Carretera del medio 265
E-08907 L’HOSPITALET (Barcelona)
T : 34 93 335 11 00 – Fax : [phone]
TRACTEL ITALIANA S.p.A.
Viale Europa 50
I-20093 Cologno Monzese (MI)
T : 39 02 254 47 86 – Fax : [phone]
TRACTEL BENELUX B.V.
Paardeweide 38
NL-4824 EH BREDA
T : 31 76 54 35 135 – Fax : [phone]
LUSOTRACTEL LDA
Alto Do Outeiro Armazém 1 Trajouce
P-2785-086 S. DOMINGOS DE RANA
T : 351 214 459 800 – Fax : [phone]
PT
LUBE
DKNL
IT
ES
GB
DE
LU
FR
TRACTEL POLSKA Sp. Zo.o
ul. Bysławska 82
04-993 Warszawa
T : 22 616 42 44 - Fax : [phone]
TRACTEL LTD
1615 Warden Avenue Scarborough
Ontario M1R 2T3
T : 1 416 298 88 22 – Fax : [phone]
TRACTEL CHINA LTD
3rd Floor, Block B, Workshop 3,
N° 255 Cai Lun Road
Zhang Jiang Hi tech Park, Pudong New Area
Shanghai 201203 People’s Republic of China
T : [phone]
Fax : [phone]
TRACTEL SINGAPORE Plc
50 Woodlands Industrial Parc E7
Singapore 75 78 24
T : 65 675 73113 – Fax : [phone]
TRACTEL MIDDLE EAST
P.O. Box 25768
DUBAI
T : 971 4 34 30 703 – Fax : [phone]
TRACTEL Inc
51 Morgan Drive
Norwood, MA 02062
T : 1 781 401 3288 – Fax : [phone]
TRACTEL RUSSIA O.O.O.
uI. Petrovka, 27
Moscow 107031
Russia
Tel/Fax : [phone]
RU
US
AE
SG
CN
CA
PL
