Tractel top BT 1.5 Installation guide

Top
Installation, operating and maintenance manual English Original manual EN
Manuel d'installation d'emploi et d'entretien Français Traduction de la notice originale FR
Installations-, Gebrauchs- und
Wartungsanleitung Deutsch Übersetzung der Originalanleitung DE
Handleiding voor installatie, gebruik en
onderhoud Nederlands Vertaling van de oorspronkelijke handleiding NL
Zahnstangenwinden
Dommekracht
Mechanical jacks
Crics à crémaillère
EN
FR
DE
NL
Models /Modèles
Modelle / Modellen
1.5 t / 3 t / 5 t / 10 t
1

2
Specications: TechnischeDaten:
Spécications: Technischegegevens:
1. Lifting head / Tête d’appui /
Hebekopf/ steunpunt - kop
2. Lifting toe / Patte d’appui /
Klaue / Klauw
3. Base plate / Support / Fußplatte
/ Voet
4. Operating handle / Manivelle
de manœuvre / Handkurbel/
Zwengel
5. Gearing / Réducteur crémaillère
/ Getriebe / Huis
Models
Modèles
Modelle
Modellen
W.L.L. / C.M.U.
Tragfähigkeit / W.L.L. Lift
Course de
levage
Hibweg
Leva
E󰀨ort on
handle
E󰀨ort sur
manivelle
Kurbelkraft
Kratch go
dezwengel
Weight
Poids
Gewitch
Gewitch
Dimensions / Dimensions
Abmessungen / Groote van apparaat
On head
Sur tête
Auf Kopf
Op de kop
On toe
Sur patte
Auf Klaue
Op de
klauw
A B C
mini
D
mini E F G H K R T
t mm daN kg mm
BT 1.5 1.5 1.5 300 30 18 81 100 600 70 55 46 110 225 147 119 113
BT 3 3 3 355 35 20 83 130 735 70 60 45 138 249 168 129 130
BT 5 5 5 345 40 28 108 140 735 80 71 68 170 249 190 149 130
BT 10 10 10 390 58 46 124 140 800 100 86 76 170 300 250 168 239
Fig. 1 Fig. 2 Fig. 3
Fig. 7
1
Fig. 6Fig. 5Fig. 4

3
EN
General Warning
1. Before installing and using this unit, it is essential
to safety and e󰀩ciency, that you read these
instructions and comply with the requirements
herein. A copy of this manual should be kept
available to any operator. Additional copies can be
provided on request.
2. Do not use this appliance if any of the plates xed
on the device, or if any of the markings shown
thereon, as indicated at the end of this manual
are no longer present or readable. If marking is by
plates, identical plates can be provided on request.
They must be a󰀩xed before continuing with use of
the device.
3. Please ensure that any person to whom you entrust
the use of this device knows how to operate it and
is able to full the security requirements that such
operation renders mandatory. This notice must be
made available.
4. For professional use, this unit should be placed
under the responsibility of a person familiar with the
applicable regulations, and authority to ensure the
application if it is not the operator.
5. The installation and commissioning of this unit must
be carried out under conditions ensuring the safety
of the installer in compliance with the regulations
applicable to its category.
6. The implementation of this unit must comply with
regulations and safety standards for the installation,
operation, maintenance and inspection of lifting
equipment lifting devices.
7. TRACTEL®refuses all liability for the operation
of this equipment in a plant conguration is not
described in this notice.
8. Before using the unit, check that it, and any
accessories to be used with it, is in obvious good
condition.
9. Any person using this unit for the rst time must
check, out of risk, before applying the load and over
a low lift height, that they have understood all the
safety and e󰀩ciency of its handling.
10. This unit should never be used for operations
other than those described in this notice. It should
never be used for a load greater than the maximum
working load marked on the equipment. It should
never be used in explosive atmospheres.
11. Before using this unit, the operator shall ensure that
no obstacle, including on the ground and above
the load, is likely to prevent it from being lifted. The
operator must constantly have the load in sight
during lifting operations.
12. Before performing any load lifting, the operator must
ensure that it is in stable equilibrium and uniformly
distributed on the unit. Furthermore, the operator
must ensure that the various components making
up the load to be lifted, are securely fastened
together.
13. Before performing any load lifting, the operator must
ensure that it is not likely to slip or rip in relation to
the device on which it is placed.
14. The device must be seated on a strictly horizontal
support, stable, smooth and strong enough to lift the
load safely.
15. It is strictly prohibited to use this device for lifting
people.
16. This device should not be used to lift a load that is
likely to move or cause any imbalance.
17. This device is designed for manual use and should
never be motorised.
18. Never place a person or body part under the load.
Signpost and deny access to the area beneath the
load.
19. In case of simultaneous use of multiple load
lifting devices, the operator shall ensure, before
any manoeuvre, that the total load to be handled
is split evenly between all units and each unit is
not subjected to a load greater than the Working
Load Limit (WLL). TRACTEL®disclaims all liability
in the event that the TRACTEL®device is used in
combination with other lifting devices.
20. Any modication of the device beyond the control
of TRACTEL®or removal of component parts will
exonerate TRACTEL®from all liability.
21. Any assembly or disassembly of this device, not
described in this notice, or repairs made outside the
control of TRACTEL® will exonerate TRACTEL®from
all liability, especially when original components are
replaced with parts of another origin.
22. The continuous monitoring of obvious good
condition of the device and its proper maintenance
are part of necessary safety measures. Depending
Contents
General warning.....................................3
1. Description of equipement..................4
2. Operating instructions ........................4
3. Forbidden operations .........................4
4. Checks before use .............................4
5. Maintenance instructions....................4
6. Health and safety at work...................5
7. Emergency procedure in case of
an accident.........................................5
8. Marking...............................................5

4
EN
on the nature of the environment, monitor for
corrosion.
23. The unit should be periodically checked by an
authorised TRACTEL®repair technician as
described in this notice.
24. When the unit is not in use, it must be placed out of
reach of persons not authorised to use it.
25. In the event of nal termination of use, place the
unit the disposal under conditions prohibiting its
use. Comply with regulations on environmental
protection.
26. The products full the requirements of the European
Standard EN 1494.
27. Never operate the jack in severe conditions,
e.g., extreme climates,freezer application, strong
magnetic elds, highly corrosive environment.
28. The lifetime of the jack can be 20 years if used
according to this operation manual and inspected
and maintained annually.
29. Be careful of handling of loads, the nature of which
could lead to dangerous situation, e.g.: molten
metal, acids, radiating materials, especially brittle
loads, hint to spillage of oil, hazards occuring during
decomissionning.
30. Be careful of the e󰀨ect of the wind on the load in
and out of use.
31. The product is not allowed to contact with foodstu󰀨s
directly.
32. The product is not allowed to operate on sea ships.
33. No alterations shall be made to this product.
1. DescriptionofEquipment
The model BT TOP jack is a manually operated
mechanical jack.
2. Operating Instructions
To use the jack, turn the operating handle.
When lifting (and respectively descending), place
lever 1 g. 7 in the “UP” position (respectively “DN”
position) and turn the crank clockwise (respectively
counter-clockwise) back and forth or making full turns.
Lever 1 g. 7 placed in “FREE” position, the rotation
of the crank in one direction or the other produces no
e󰀨ect on the movement of the load.
100% of the WLL can be applied to the head or foot of
the jack (g. 1).
The action of the operating handle may be stopped at
any time. The load is held rmly.
To ensure that the brake operates correctly do not apply
any lubricant through the operating handle axle.
3. Warnings against Hazardous
Operations
a) Avoid overload and check that the load never
exceeds the standard working load marked on the
plate.
b) Never work or position yourself under a load lifted
by a jack. The load shall be correctly secured and
balanced by wedges the resistance of which has
been calculated to maintain the load in position.
(g. 5)
c) Never knock or bang against a load lifted by a jack
(g. 6).
d) Never lift a load with the jack in an inclined position
(g. 2).
e) Ensure that at the base of the jack, the ground
is su󰀩ciently rm to support the load. If not,
strengthening arrangements should be made.
Any arrangements where strengtheners are used
should be checked by a competent person (g. 3).
f) Never use the jack to lift loads that could give way
or of which the various parts are not rmly locked
together (g. 4).
g) Never use a rusty or damaged jack.
h) Never leave a load lifted by a jack unattended.
i) During any lifting or lowering operation, take great
care to ensure that the user is out of range should
the load fall.
4. ChecksBeforeUse
a) Ensure that the load to be lifted or moved does not
exceed the maximum working load of the jack.
b) Check that no part of the jack is corroded, damaged
or broken. Replace any jack showing any of these
signs.
c) Without any load on the jack, check that the
operating handle turns freely and does not catch at
any point, over the full lifting range of the jack.
5. Maintenance Instructions
a) At least annually, the mechanical and general
condition of the jack should be checked by an
approved TRACTEL®repairer.
b) Where the jack is subject to a high rate of usage
or used in conditions which are particularly dusty
or subject to the e󰀨ects of corrosive chemicals, the
jack should be checked more often.

5
EN
c) Ensure that the gearing and sliding guide are well
lubricated. Use TOTAL multi EP 1 or Molydal Multi
TP grade 1 lubrication.
d) Never apply a lubricant, grease or oil or aerosol,
through the side case at the point of the operating
handle axle, which could adversely a󰀨ect the
correct operation of the brake.
e) In case of doubt about the condition or e󰀩ciency
of the jack, contact your dealer or approved
TRACTEL®repairer.
6. HealthAndSafetyAtWork
It is the responsibility of every company to ensure that
its employees have been fully and properly trained in
the safe operation of the equipment.
7. EmergencyProcedureinCaseofan
Incident
In the event of a blockage or any other malfunction
of the unit, immediately stop the maneuver without
attempting any further actions and call in the necessary
qualied personnel to remove the load and intervene
on the device. Immediately set up a safety perimeter
around the device and directly under the load to prevent
access by any unauthorized persons. Return the unit to
a TRACTEL®-approved repair agent.

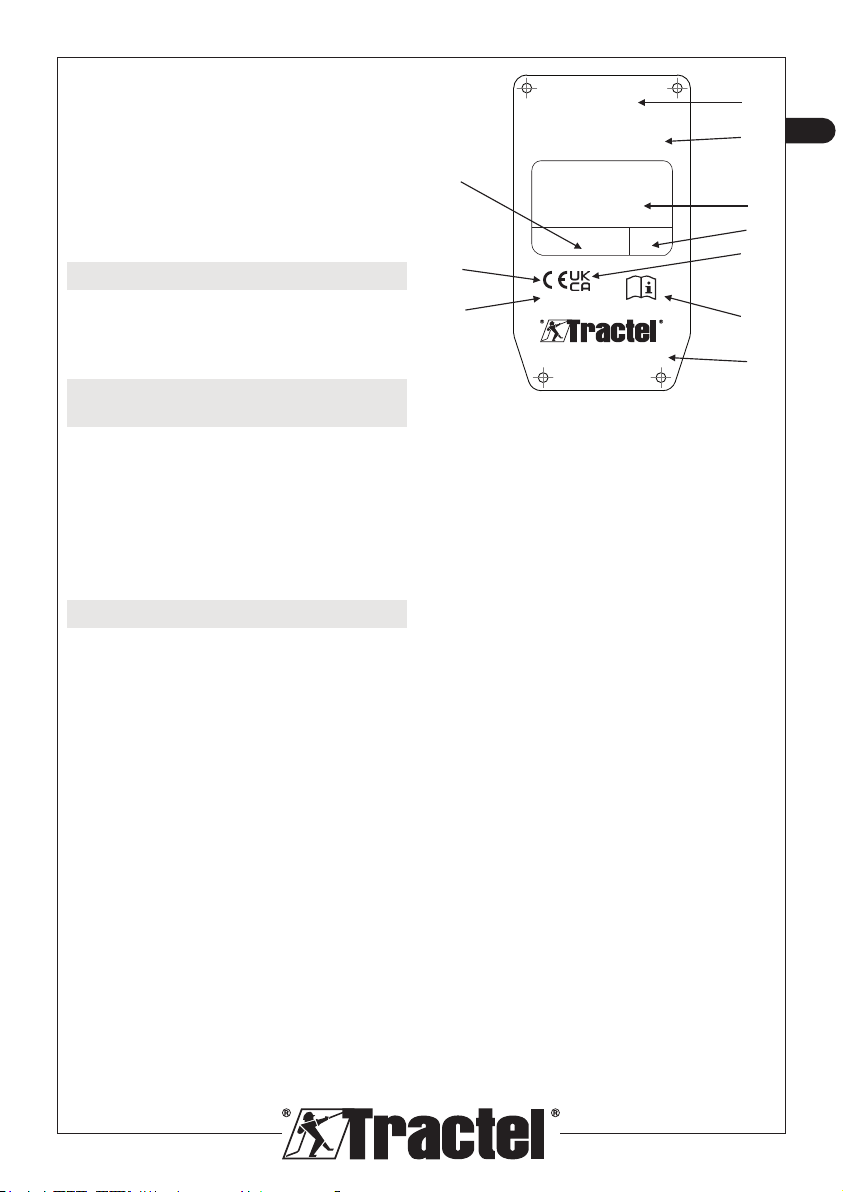

8. Marking
A manufacturer’s plate is riveted to each unit and
includes the following information:
– No. 1: Type of device
– No. 2: Working Load Limit in t
– No. 3: Serial No.
– No. 4: Year of manufacture
– No. 5: EC marking
– No. 6: Manufacturer’s contact details
– No. 7: Read these instructions before using this
device
– No. 8: UKCA marking
– No. 9 : Designation of the machinery
– No.10 : Standard reference
Top
TRACTEL S.A.S.
RD619 Saint-Hilaire-sous-Romilly
BP38 - F-10102 FRANC
E
3 t
N°:
EN1494
Jack BT3
1
2
4
7
6
8
9
10
5
3

6
FR
ConsignesPrioritaires
1. Avant d’installer et d’utiliser cet appareil, il est indis-
pensable, pour sa sécurité d’emploi et son e󰀩cacité,
de prendre connaissance de la présente notice et
de se conformer à ses prescriptions. Un exemplaire
de cette notice doit être conservé à disposition de
tout opérateur. Des exemplaires supplémentaires
peuvent être fournis sur demande.
2. Ne pas utiliser cet appareil si l’une des plaques
xées sur l’appareil, ou si l’un des marquages
y gurant, comme indiqué à la n de la présente
notice, n’est plus présent ou lisible. En cas de
marquage par plaque, des plaques identiques
peuvent être fournies sur demande. Elles doivent
être xées avant de continuer l’utilisation de
l’appareil.
3. Assurez-vous que toute personne à qui vous
conez l’utilisation de cet appareil en connaît le
maniement et est apte à assumer les exigences
de sécurité que ce maniement exige pour l’emploi
concerné. La présente notice doit être mise à sa
disposition.
4. Pour tout usage professionnel, cet appareil, doit
être placé sous la responsabilité d’une personne
connaissant la réglementation applicable, et ayant
autorité pour en assurer l’application si elle n’en est
pas l’opérateur.
5. La mise en place et la mise en fonctionnement
de cet appareil doivent être e󰀨ectuées dans des
conditions assurant la sécurité de l’installateur
conformément à la réglementation applicable à sa
catégorie.
6. La mise en œuvre de cet appareil doit être conforme
à la réglementation et aux normes de sécurité
applicables concernant l’installation, l’utilisation, la
maintenance et le contrôle des appareils de levage
de matériel.
7. TRACTEL® exclut sa responsabilité pour le
fonctionnement de cet appareil dans une
conguration d’installation non décrite dans la
présente notice.
8. Avant chaque utilisation de l’appareil, vérier qu’il
est en bon état apparent, ainsi que les accessoires
utilisés avec l’appareil.
9. Toute personne utilisant cet appareil pour la
première fois doit vérier, hors risque, avant d’y
appliquer la charge et sur une faible hauteur de
levage, qu’elle en a compris toutes les conditions
de sécurité et d’e󰀩cacité de son maniement.
10. Cet appareil ne doit jamais être utilisé pour des
opérations autres que celles décrites dans cette
notice. Il ne doit jamais être utilisé pour une charge
supérieure à la charge maximale d’utilisation
indiquée sur l’appareil. Il ne doit jamais être utilisé
en atmosphère explosive.
11. Avant toute utilisation de cet appareil, l’opérateur
devra s’assurer qu’aucun obstacle, notamment au
sol et au-dessus de la charge, ne soit susceptible
d’empêcher son soulèvement. L’opérateur devra
constamment avoir la charge à vue lors des
opérations de soulèvement de celle-ci.
12. Avant d’e󰀨ectuer toute opération de soulèvement
de la charge, l’opérateur devra s’assurer que celle-
ci est en équilibre stable et uniformément répartie
sur l’appareil. L’opérateur devra, en outre, s’assurer
que les di󰀨érents éléments constituant la charge à
soulever, sont solidement attachés entre eux.
13. Avant d’e󰀨ectuer toute opération de soulèvement
de la charge, l’opérateur devra s’assurer que celle-
ci n’est pas susceptible de glisser ou riper par
rapport à l’appareil sur lequel elle est placée.
14. L’appareil doit reposer sur un support strictement
horizontal, rigide, stable, lisse et su󰀩samment
résistant pour assurer le soulèvement de la charge
en toute sécurité.
15. L’utilisation de cet appareil pour soulever des
personnes est strictement interdite.
16. Cet appareil ne doit pas être utilisé pour soulever
une charge susceptible de se mouvoir ou d’entraîner
un quelconque déséquilibre.
17. Cet appareil est prévu pour un emploi manuel et ne
doit jamais être motorisé.
18. Ne jamais placer une personne ou une partie du
corps sous la charge. Signaliser et interdire l’accès
à la zone située sous la charge.
19. En cas d’utilisation simultanée de plusieurs
appareils pour soulever une charge, l’opérateur
devra s’assurer, avant toute manœuvre, que la
charge totale à manipuler est répartie de façon égale
entre tous les appareils et que chaque appareil
n’est pas soumis à une charge supérieure à sa
Charge Maximale d’Utilisation (CMU). TRACTEL®
Sommaire
Consignes prioritaires.............................6
1. Présentation et description de
l’appareil.............................................7
2. Instructions d’emploi...........................7
3. Opérations interdites ..........................7
4. Vérications avant utilisation..............8
5. Entretien.............................................8
6. Vérications réglementaires...............8
7. Procédure d’urgence en cas
d’incident ............................................8
8. Marquage ...........................................8

7
FR
exclut toute responsabilité pour le cas où l’appareil
TRACTEL®serait utilisé en combinaison avec
d’autres appareils de levage.
20. Toute modication de l’appareil hors du contrôle
de TRACTEL®ou suppression de pièce en faisant
partie exonèrent TRACTEL®de sa responsabilité.
21. Toute opération de montage ou de démontage de
cet appareil non décrite dans cette notice, ou toute
réparation e󰀨ectuée hors du contrôle de TRACTEL®
exonèrent TRACTEL®de sa responsabilité,
spécialement en cas de remplacement de pièces
d’origine par des pièces d’une autre provenance.
22. Le contrôle permanent du bon état apparent de
l’appareil et son bon entretien font partie des
mesures nécessaires à sa sécurité d’emploi.
Suivant la nature de l’environnement, surveiller
l’absence de corrosion.
23. L’appareil doit être vérié périodiquement par un
réparateur agréé TRACTEL®comme indiqué dans
cette notice.
24. Quand l’appareil n’est pas utilisé, il doit être placé
hors d’atteinte de personnes non autorisées à
l’utiliser.
25. En cas d’arrêt dénitif d’utilisation, mettre l’appareil
au rebut dans des conditions interdisant son
utilisation. Respecter la réglementation sur la
protection de l’environnement.
26. Les produits répondent aux exigences de la norme
européenne EN 1494.
27. Ne faites jamais fonctionner le vérin dans des
conditions sévères, par ex. climats extrêmes,
congélation, champs magnétiques puissants,
environnement hautement corrosif.
28. La durée de vie du cric peut être de 20 ans s’il est
utilisé conformément à ce manuel d’utilisation et s’il
est inspecté et entretenu chaque année.
29. Soyez attentif à la manipulation de charges dont
la nature pourrait conduire à une une situation
dangereuse, par exemple : métal en fusion, acides,
matériaux radiants, charges particulièrement
fragiles, risque de déversement d’huile, risques
survenant lors du démantèlement.
30. Faites attention à l’e󰀨et du vent sur la charge
pendant et après l’utilisation.
31. Le produit ne doit pas entrer en contact direct avec
des denrées alimentaires.
32. Le produit n’est pas autorisé à être utilisé sur des
navires en mer.
33. Aucune modication ne doit être apportée à ce
produit.
1. PrésentationetDescriptionde
L’appareil
Le cric modèle BT est un vérin mécanique manuel à
crémaillère.
2. InstructionsD’emploi
Le mouvement du cric, en montée ou en descente, est
obtenu en faisant tourner la manivelle.
En montée (respectivement en descente), placer le
levier rep. 1 g. 7 en position « UP « (respectivement
en position « DN «) et tourner la manivelle dans le sens
horaire (respectivement dans le sens anti-horaire) en
va-et-vient ou en faisant des tours complets.
Levier rep. 1 g. 7 placé en position « FREE «, la
rotation de la manivelle dans l’un ou l’autre sens n’est
suivi d’aucun e󰀨et sur le mouvement de la charge.
100% de la C.M.U. peut être appliquée sur la tête ou
sur le pied du cric (g. 1).
L’opération de montée peut être interrompue dans
n’importe quelle position de la manivelle sans que la
charge subisse de mouvements incontrôlés.
Pour garantir l’e󰀩cacité du système de freinage ne
pas introduire de lubriant au niveau de l’axe de la
manivelle.
3. Opérations Interdites
a) Éviter les surcharges et contrôler que la charge
n’excède jamais la charge maximale d’utilisation
indiquée sur la plaque.
b) Ne jamais travailler sous une charge levée par un
cric (g. 5).
c) Ne jamais heurter ou donner des chocs violents sur
la charge soulevée par le cric (g. 6).
d) Ne jamais soulever une charge avec le cric en
position inclinée (g. 2).
e) S’assurer qu’à la base du cric, le sol soit
su󰀩samment ferme pour supporter la charge.
Dans le cas contraire, il faut consolider l’appui. Tout
montage nécessitant de telle intervention doit être
contrôlé par un technicien compétent (g. 3).
f) Ne jamais utiliser le cric pour soulever des charges
qui pourraient se déformer ou dont les di󰀨érentes
parties ne seraient pas xées solidement entre elles
(g. 4).
g) Ne jamais utiliser un cric rouillé ou présentant des
déformations.

8
FR
h) Ne jamais laisser la charge soulevée sans
surveillance.
i) Durant les opérations de montée ou de descente,
faire très attention de se tenir hors de portée d’une
éventuelle chute de la charge.
4. VéricationsavantUtilisation
a) S’assurer que la charge à soulever ou à déplacer
ne dépasse pas la capacité maximale d’utilisation
du cric.
b) Vérier qu’aucune partie du cric ne soit corrodée,
déformée ou cassée. Eliminer tout cric présentant
de tels défauts.
c) Vérier, sans charge, que la manivelle tourne
régulièrement et sans point dur, durant toute la
course du cric.
5. Entretien
a) Faire vérier, au moins une fois par an, l’état du cric
et de sa partie mécanique par un réparateur agréé
TRACTEL®.
b) La vérication doit être e󰀨ectuée plus souvent en
cas d’utilisation intensive ou en cas d’utilisation
en atmosphère particulièrement poussièreuse ou
chimiquement agressive.
c) S’assurer du bon graissage de la crémaillère et du
guide coulissant. Utiliser une graisse type TOTAL
Multi EP1 ou Molydal Multi TP grade 1.
d) Ne jamais introduire de lubriant, graisse ou huile
ou aérosol, dans le carter de l’axe de la manivelle,
qui pourrait rendre ine󰀩cace le frein.
e) En cas de doute de l’état de conservation et
l’e󰀩cacité de l’appareil, contacter votre revendeur
ou un réparateur agréé TRACTEL®.
6. VéricationsRéglementaires
Toute entreprise conant un appareil cric top à
un personnel salarié ou assimilé doit appliquer la
réglementation du travail concernant la sécurité.
En France, ces appareils doivent, dans ce cas,
recevoir une vérication initiale avant mise en service et
des vérications périodiques (arrêté du 1er mars 2004).
7. ProcédureD’urgenceenCas
D’incident
En cas de blocage ou de tout autre dysfonctionnement
de l’appareil, arrêter immédiatement la manoeuvre
sans tenter d’autres actions et faire appel au personnel
qualié nécessaire pour retirer la charge et intervenir
sur l’appareil. Établir immédiatement un périmètre
de sécurité autour de l’apperil et directement sous la
charge pour empêcher l’accès à toute personne non
autorisée. Retournez l’unité à un agent de réparation
agréé par TRACTEL®.
8. Marquage
Une plaque du fabricant est rivetée sur chaque appareil
et comprend les informations suivantes:
– No. 1 : Type d’appareil
– No. 2 : Charge maximale d’utilisation en t
– No. 3 : Numéro de série
– No. 4 : Année de fabrication
– No. 5 : Marquage CE
– No. 6 : Coordonnées du fabricant
– No. 7 : Lire ces instructions avant d’utiliser cet
appareiL
– No. 8 : Marquage UKCA
– No. 9 : Désignation de l’appareil
– No.10 : Référence normalisée
Top
TRACTEL S.A.S.
RD619 Saint-Hilaire-sous-Romilly
BP38 - F-10102 FRANC
E
3 t
N°:
EN1494
Jack BT3
1
2
4
7
6
8
9
10
5
3

9
DE
Allgemeine Warnhinweise
1. Vor der Installation und Benutzung dieses
Gerätes müssen Sie zur Gewährleistung der
Betriebssicherheit und einer optimalen E󰀩zienz der
Ausrüstung unbedingt die vorliegende Anleitung
zur Kenntnis nehmen und die darin enthaltenen
Vorschriften einhalten. Ein Exemplar dieser
Anleitung muss allen Benutzern zur Verfügung
gestellt werden. Auf Anfrage sind zusätzliche
Exemplare erhältlich.
2. Benutzen Sie das Gerät nicht, wenn eines der
am Ende dieser Anleitung aufgeführten am Gerät
befestigten Schilder oder deren Beschriftung fehlt
oder nicht lesbar ist. Bei Kennzeichnung durch
Schilder sind auf Anfrage identische Schilder
erhältlich. Diese müssen vor dem weiteren Betrieb
des Gerätes angebracht werden.
3. Stellen Sie sicher, dass alle Personen, die Sie
mit der Benutzung des Gerätes beauftragen, mit
dessen Handhabung vertraut und in der Lage
sind, die für den geplanten Einsatz geltenden
Sicherheitsvorschriften einzuhalten. Die
vorliegende Anleitung muss ihnen zur Verfügung
gestellt werden.
4. Bei gewerblicher Nutzung muss das Gerät einer
Person anvertraut werden, die die geltenden
Vorschriften kennt und über die notwendigeAutorität
verfügt, um deren Einhaltung sicherzustellen, wenn
sie das Gerät nicht selbst benutzt.
5. Die Anbringung und Inbetriebnahme des Gerätes
muss unter Bedingungen erfolgen, die die
Sicherheit des Installateurs gemäß den für seine
Kategorie geltenden Vorschriften garantieren.
6. Die Handhabung des Gerätes muss in
Übereinstimmung mit den für die Installation,
Benutzung, Wartung und Prüfung von
Materialhebezeugen geltenden Vorschriften und
Sicherheitsnormen erfolgen.
7. TRACTEL®lehnt jede Haftung für die Benutzung
des Gerätes in einer nicht in dieser Anleitung
beschriebenen Montagekonguration ab.
8. Vor jeder Benutzung des Gerätes müssen
Sie sicherstellen, dass das Gerät sowie die
damit verwendeten Zubehörteile sichtbar in
einwandfreiem Zustand sind.
9. Jeder, der das Gerät zum ersten Mal benutzt,
muss vor dem Anlegen der Last risikofrei bei einer
geringen Hubhöhe sicherstellen, dass er die sichere
und e󰀩ziente Handhabung völlig verstanden hat.
10. Das Gerät darf nie für andere als die in dieser
Anleitung beschriebenen Arbeiten verwendet
werden. Es darf nie für Lasten benutzt werden,
die die auf dem Gerät angegebene Tragfähigkeit
übersteigen. Es darf nicht in explosions gefährdeter
Umgebung eingesetzt werden.
11. Vor jeder Benutzung des Gerätes muss der Bediener
sicherstellen, dass kein Hindernis insbesondere
am Boden und über der Last das Heben der Last
behindern kann. Der Bediener muss die Last beim
Heben ständig im Auge behalten.
12. Vor dem Heben der Last muss der Bediener
sicherstellen, dass sie sich in einem stabilen
Gleichgewicht bendet und gleichmäßig auf dem
Gerät verteilt ist. Der Bediener muss außerdem
sicherstellen, dass die einzelnen Elemente, aus
denen die zu hebende Last besteht, fest miteinander
verbunden sind.
13. Vor dem Heben der Last muss der Bediener
sicherstellen, dass sie nicht Gefahr läuft, von dem
Gerät zu gleiten oder zu rutschen, auf dem sie sich
bendet.
14. Das Gerät muss auf einer völlig horizontalen,
steifen, stabilen und glatten Tragstruktur mit einer
ausreichenden Tragfähigkeit stehen, um das Heben
der Last in aller Sicherheit zu gewährleisten.
15. Die Benutzung dieses Gerätes zum Heben von
Personen ist streng verboten.
16. Dieses Gerät darf nicht zum Heben einer Last
verwendet werden, die Gefahr läuft, sich zu
bewegen oder ein Ungleichgewicht zu verursachen.
17. Dieses Gerät ist für einen manuellen Einsatz
vorgesehen und darf niemals mit einem Motor
ausgestattet werden.
18. Der Aufenthalt einer Person oder eines Körperteil
unter der Last ist unbedingt zu vermeiden. Der
Bereich unter der Last muss gekennzeichnet und
abgesperrt werden.
19. Bei der gleichzeitigen Benutzung mehrerer Geräte
zum Heben einer Last muss der Bediener vor
allen Arbeiten sicherstellen, dass die zu hebende
Gesamtlast gleichmäßig zwischen allen Geräten
verteilt ist und dass keines der Geräte einer Last
über seiner Tragfähigkeit (WLL) ausgesetzt ist.
Inhalt
Allgemeine Warnhinweise ......................9
1. Präsentation und Beschreibung des
Geräts...............................................10
2. Gebrauchsanleitung .........................10
3. Anwendungsverbote.........................10
4. Prüfungen vor der Benutzung .......... 11
5. Wartung............................................ 11
6. Vorschriftsmäßige Prüfungen........... 11
7. Verfahren für den notfal.................... 11
8. Markering ......................................... 11

10
DE
TRACTEL®lehnt bei Benutzung des TRACTEL®-
Gerätes in Verbindung mit anderen Hebezeugen
jede Haftung ab.
20. Jede Änderung des Gerätes außerhalb der Kontrolle
von TRACTEL®und jedes Entfernen eines Bauteils
befreien die Firma TRACTEL®von ihrer Haftung.
21. Jede nicht in dieser Anleitung beschriebene
Montage oder Demontage des Gerätes bzw. jede
Reparatur außerhalb der Kontrolle von TRACTEL®
befreit die Firma TRACTEL®von ihrer Haftung,
insbesondere beim Ersatz von Originalteilen durch
Teile anderer Herkunft.
22. Die ständige Prüfung des einwandfreien Geräte-
zustands und die ordnungsgemäße Wartung sind zur
Gewährleistung der Betriebssicherheit unbedingt
erforderlich. Je nach Witterungsverhältnissen auf
Korrosion prüfen.
23. Das Gerät muss regelmäßig von einem von
TRACTEL®zugelassenen Sachkundigen gemäß
dieser Anleitung geprüft werden.
24. Wenn das Gerät nicht benutzt wird, muss es von
unbefugten Personen ferngehalten werden.
25. Bei einer endgültigen Außerbetriebnahme
muss das Gerät so ausgemustert werden,
dass seine Benutzung unmöglich ist. Die
Umweltschutzvorschriften beachten.
26. Die Produkte erfüllen die Anforderungen der
Europäischen Norm EN1494.
27. Betreiben Sie den mechanischen Heber niemals
unter erschwerten Bedingungen, z.B. bei extremen
Klimabedingungen wie z.B. sehr niedrigen
Temperaturen, Magnetfeldern oder in stark
korrosiver Umgebung.
28. Die Lebensdauer des mechanischen Hebers
kann 20 Jahre betragen, wenn er gemäß dieser
Bedienungsanleitung verwendet und jährlich
geprüft und gewartet wird.
29. Seien Sie vorsichtig bei der Handhabung von
Lasten, deren Bescha󰀨enheit zu einer gefährlichen
Situation führen könnte, z.B. geschmolzenes
Metall, Säuren, strahlende Materialien, besonders
spröde Lasten, Hinweis auf auslaufendes Öl und
Gefahren, die bei der Stilllegung auftreten.
30. Achten Sie bei Benutzung oder Stillstand auf
Windeinuss.
31. Das Produkt darf nicht in direkten Kontakt mit
Lebensmitteln kommen.
32. Das Produkt darf nicht auf Seeschi󰀨en (o󰀨shore)
betrieben werden.
33. An diesem Produkt dürfen keine Änderungen
vorgenommen werden.
1. PräsentationundBeschreibungdes
Geräts
Die Winde Modell BT ist eine Zahnstangenwinde mit
Handkurbel.
2. Gebrauchsanleitung
Die Auf- und Abbewegung der Winde wird durch das
Drehen der Kurbel erreicht.
Beim Heben (bzw. beim Senken) den Hebel Pos. 1
Abb. 7 auf Position „UP“ (bzw. auf Position „DN“)
stellen und die Kurbel im Uhrzeigersinn (bzw. gegen
den Uhrzeigersinn) durch Hin- und Herbewegung oder
vollständige Rotation drehen.
Wenn Hebel Pos. 1 Abb. 7 sich auf Position „FREE“
bendet, wirkt sich die Drehung der Kurbel in die
eine oder andere Richtung in keiner Weise auf die
Bewegung der Last aus.
100% der Tragfähigkeit kann auf den Kopf oder Fuß der
Winde angewendet werden (Abb. 1).
Die Kurbelbewegung kann in jeder beliebigen
Position unterbrochen werden, ohne dass die Last
unkontrollierte Bewegungen vollzieht.
Um den einwandfreien Betrieb des Bremsmechanismus
zu gewährleisten darf kein Schmiermittel im Bereich der
Kurbelachse eingefüllt werden.
3. Anwendungsverbote
a) Jede Überlast vermeiden und sicherstellen, dass die
Last niemals die auf dem Typenschild angegebene
Tragfähigkeit überschreitet.
b) Niemals unter einer von einer Winde gehobenen
Last arbeiten (Abb. 5).
c) Niemals gegen die von einer Winde gehobene Last
stoßen oder schlagen (Abb. 6).
d) Niemals eine Last mit einer schräg stehenden
Winde anheben (Abb. 2).
e) Sicherstellen, dass der Untergrund an der
Fußplatte der Winde fest genug zum Tragen
der Last ist. Anderenfalls muss der Untergrund
verfestigt werden. Jede in diesem Zusammenhang
durchgeführte Konstruktion muss von einem
kompetenten Techniker geprüft werden (Abb. 3).
f) Die Winde niemals zum Heben von Lasten
verwenden, die sich verformen können oder deren
Teile nicht fest miteinander verbunden sind (Abb. 4).
g) Niemals eine verrostete oder verformte Winde
verwenden.
