U-Line H-1223 User manual

PAGE 1 OF 9 0321 IH-1223
HEAVY DUTY CABINET
1-800-295-5510
uline.com
H-1223, H-2217

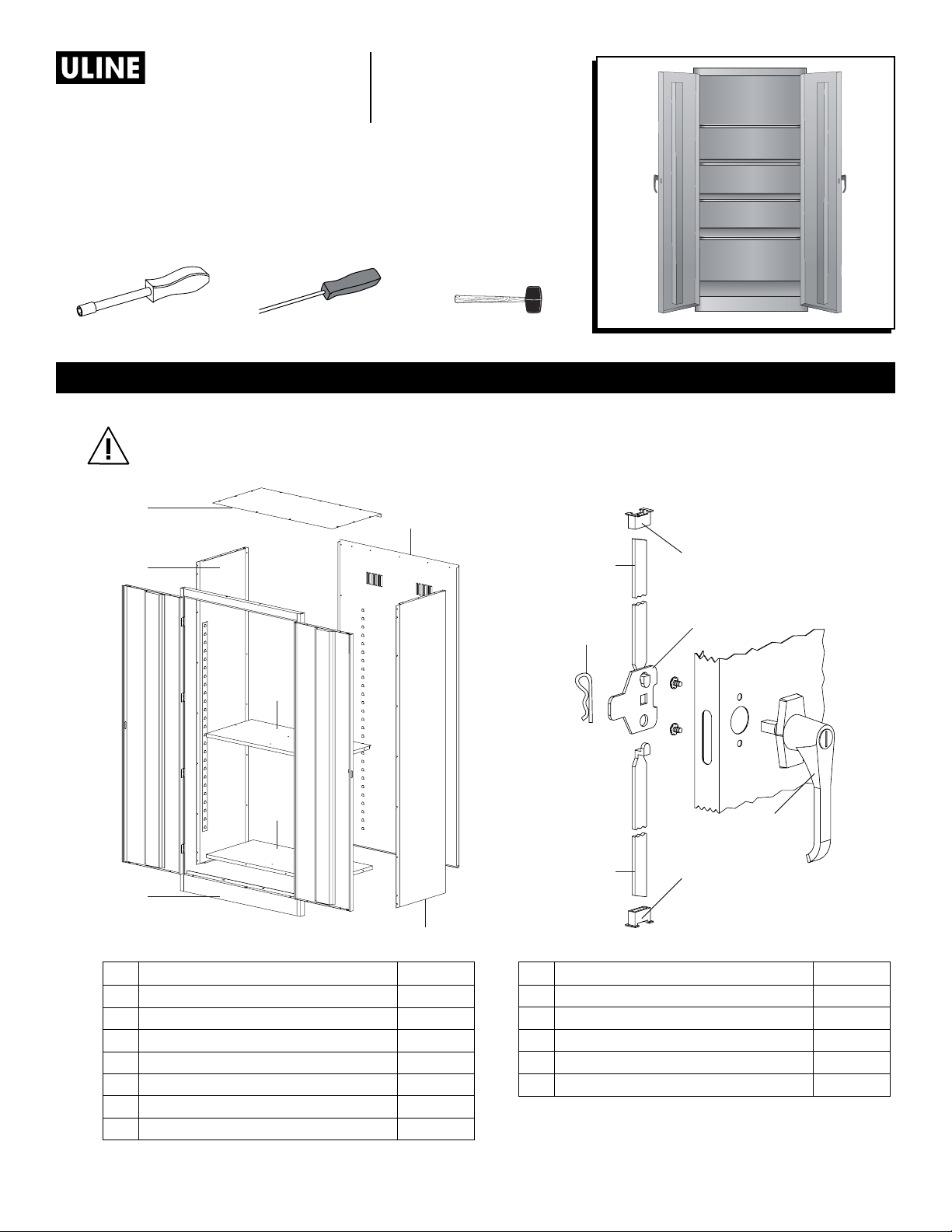

TOOLS NEEDED
11/32" Nut Driver (included)
CAUTION! Some parts may have sharp edges. Take care when handling various pieces to avoid
injury. For safety, wear a pair of work gloves when assembling.
Flat Head Screwdriver Rubber Mallet
9
10
11
12
12
8
8
5
3
7
4
6
1
2
#DESCRIPTION QTY.
1Back Panel 1
2Right Side Panel 1
3Left Side Panel 1
4Shelf 4
5Top 1
6Bottom 1
7 Door & Frame Assembly 1
#DESCRIPTION QTY.
8Lock Bar 2
9 Locking Handles with Keys 1
10 Locking Cam 1
11 Cotter Pin 1
12 Lock Bar Guide 2
PARTS
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0321 IH-1223

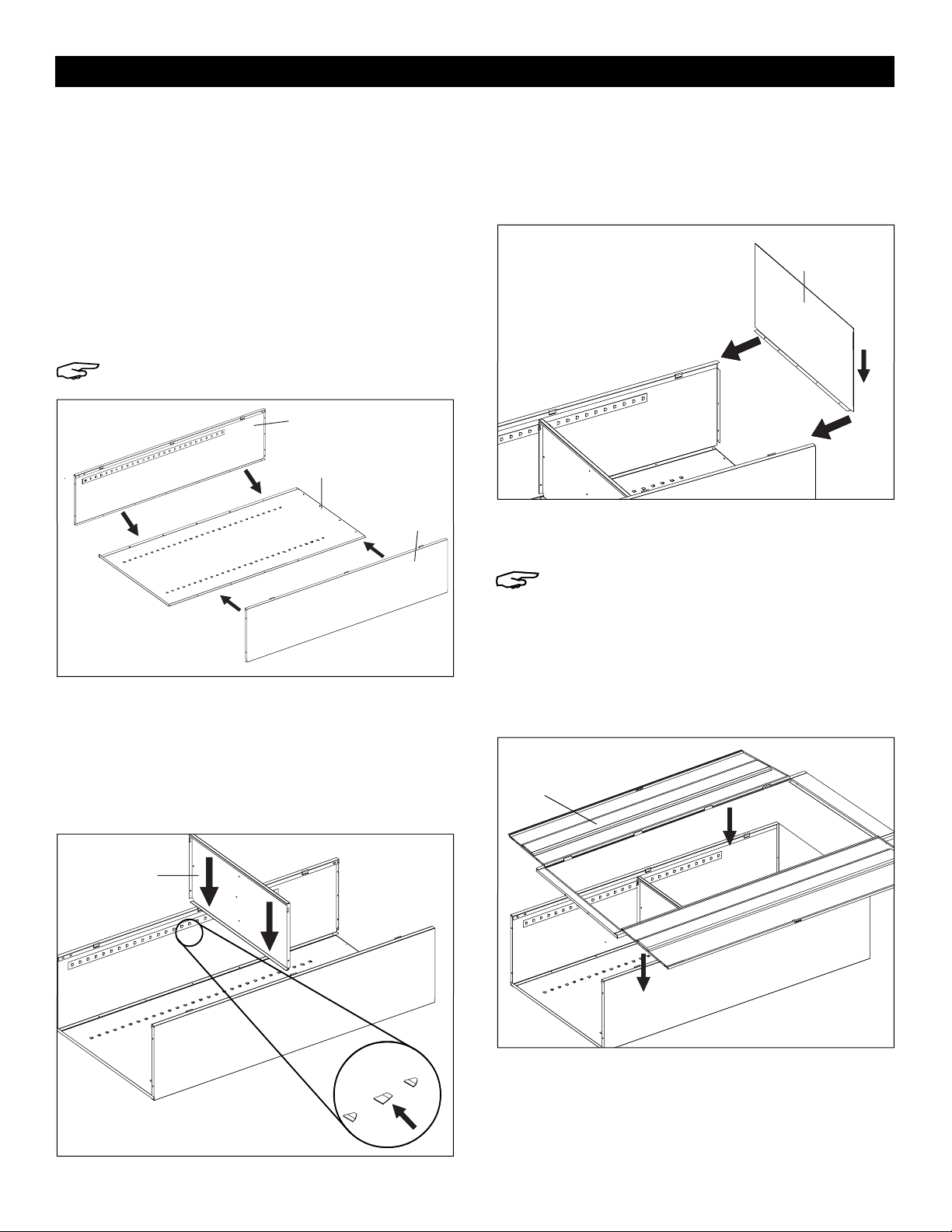

ASSEMBLING CABINET
1. Place the back (1) on a protected surface. The
bottom flange should be facing upward.
2. Attach the left side (3) and right side (2) to the back
by placing flange around the back and bolting the
back and sides together with seven bolts and nuts
on each side. Be sure that the lances on all shelf
adjustment strips point in the same direction.
(See Figure 1)
NOTE: Do not use the bottom hole on each
side.
3. To help hold the sides in position, insert one shelf
(4) into the approximate center of the unit, inserting
the shelf edges into the lances on all four shelf
adjustment strips. Be sure the channeled edge of
the shelf is toward the cabinet front. (See Figure 2)
4. Locate top which has the holes along the perimeter
(5). Place top, with two holes toward front, under
flanges at top of sides. Secure with three bolts along
each side and five in back. (See Figure 3)
5. Place door and frame assembly (7) over body.
(See Figure 4)
NOTE: If having issues with doors aligning, it
may be due to cabinet not sitting level. Use
included nut driver to adjust leveling feet in
bottom front two corners. Nut driver should
insert through inside of cabinet down into feet
and adjust as needed.
6. Bolt sides to frame.
ASSEMBLY
2
3
1
Figure 1
5
4
7
Figure 2
Figure 3
Figure 4

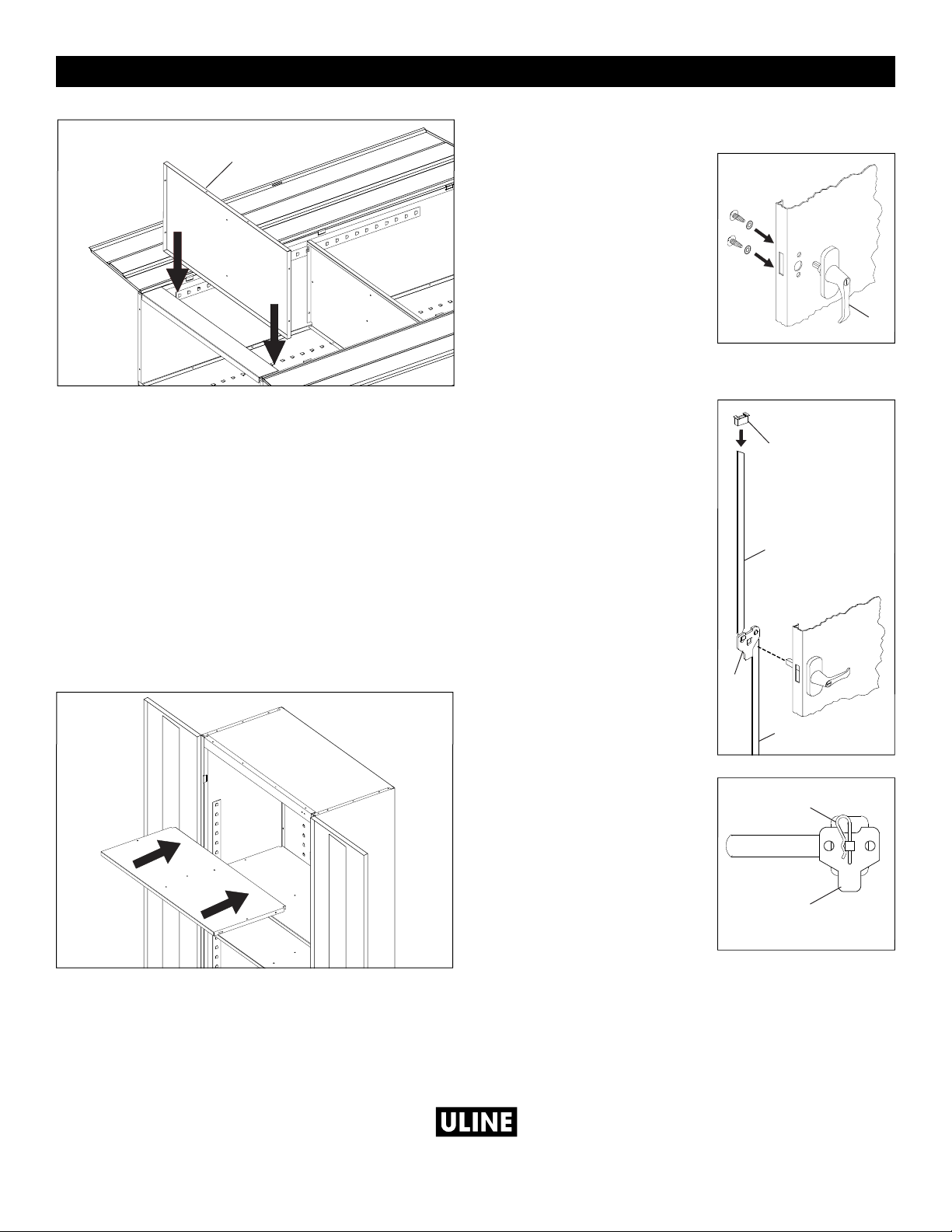

PAGE 3 OF 9 0321 IH-1223
7. Place the bottom (6) in lowest notch of shelf
adjusting strips so that the flange with two holes
faces the front and is over the flange of the frame
sill. Push out on side wall to enable bottom to slide
into position. (See Figure 5)
8. Bolt bottom to frame sill.
9. Using a rubber mallet, place adjustable shelves in
desired position with channeled edge toward front
and press end and back flanges into notches of
shelf adjusting strips.
10. Set the unit upright and insert the remaining shelves
as desired. (See Figure 6)
11. Tighten all hardware.

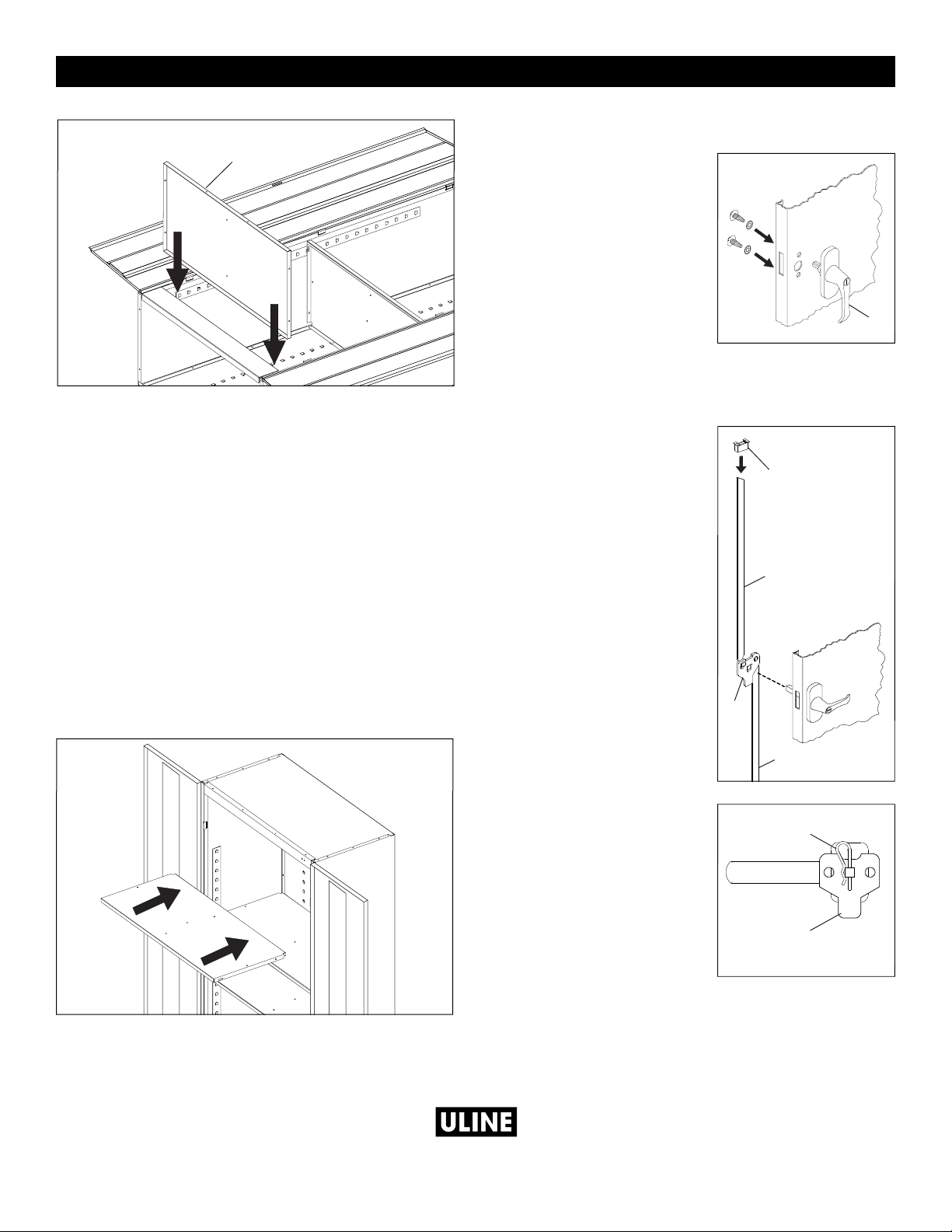

ATTACHING HANDLE
1. Place the door handle
(9) on the right hand
door and fasten with
two slotted bolts
and lockwashers.
(See Figure 7)
2. Turn the handle to the
open position (parallel
to the ground) and
hook the locking bars
(8) to the locking
cam (10).
3. With the handle still
in the open position,
place the locking cam
(10) over the square
shank of the door
handle. The shank must
be facing downward as
shown. (See Figure 8)
4. Hold the lock bars in
position while sliding
the lock bar guides (12)
over the lock bar ends
of the bars and through
the door slots.
(See Figure 8)
5. Place the cotter pin (11)
through the hole of the
square shank of the
door handle.
(See Figure 9)
6. Place dummy handle
on left hand door and
fasten with bolts and
lock washers.
ASSEMBLY CONTINUED
6
Figure 5
Figure 6
9
10
11
12
8
8
10
Figure 7
Figure 9
Figure 8
1
-800-295-551
0
uline.com

PAGE 4 OF 9 0321 IH-1223
GABINETE DE USO
PESADO
800-295-5510
uline.mx
H-1223, H-2217
HERRAMIENTAS NECESARIAS
Llave de Tuercas de
11/32" (incluida)
¡PRECAUCIÓN! Algunas partes pueden tener bordes filosos. Tenga cuidado al manipular las
distintas piezas para evitar lesiones. Para seguridad, use guantes de trabajo para ensamblar las
partes.
Desarmador Plano Mazo de Hule
9
10
11
12
12
8
8
5
3
7
4
6
1
2
#DESCRIPCIÓN CANT.
1Panel Posterior 1
2Panel Lateral Derecho 1
3Panel Lateral Izquierdo 1
4 Repisa 4
5 Parte Superior 1
6Parte Inferior 1
7 Ensamble del Armazón y las Puertas 1
#DESCRIPCIÓN CANT.
8 Barra de Seguridad 2
9 Asas de Bloqueo con Llaves 1
10 Leva con Seguro 1
11 Pasador de Chaveta 1
12 Guía de la Barra de Seguridad 2
PARTES

PAGE 5 OF 9 0321 IH-1223
ENSAMBLE DEL GABINETE
1. Coloque el panel posterior (1) sobre una superficie
protegida. La pestaña inferior deberá mirar hacia
arriba.
2. Fije el panel lateral izquierdo (3) y el panel lateral
derecho (2) a los paneles posteriores colocando la
pestaña por detrás y uniendo la parte posterior y
los laterales con siete tornillos y tuercas en ambos
lados. Asegúrese de que los ganchos de todas
las tiras de ajuste de las repisas apunten hacia la
misma dirección. (Vea Diagrama 1)
NOTA: No use el orificio bajo de cada lado.
3. Para ayudar a mantener los laterales en posición,
inserte una repisa (4) en el centro aproximado de
la unidad, insertando los bordes de la repisa en
los ganchos de las cuatro tiras de ajuste de las
repisas. Asegúrese de que el borde acanalado
de la repisa quede hacia la parte delantera del
gabinete. (Vea Diagrama 2)
4. Localice la parte superior (5), la que tiene los
orificios alrededor del perímetro. Coloque la parte
superior, con dos orificios hacia el frente, debajo de
las pestañas arriba de los laterales. Asegure con tres
pernos a lo largo de cada lado y cinco en la parte
posterior. (Vea Diagrama 3)
5. Coloque la puerta y el ensamble del marco (7)
sobre el cuerpo. (Vea Diagrama 4)
NOTA: Si tiene problemas con la alineación
de las puertas, podría ser debido a que el
gabinete no está nivelado. Utilice la llave
de tuercas incluida para ajustar el nivel de
las patas en las esquinas frontales inferiores.
Debe insertar la llave de tuercas por adentro
del gabinete hasta las patas y ajustar cuanto
sea necesario.
6. Fije ambos lados al marco con pernos.
ENSAMBLE
2
3
1
Diagrama 1
5
4
Diagrama 2
Diagrama 3
7
Diagrama 4

PAGE 6 OF 9 0321 IH-1223
7. Coloque la parte inferior (6) en la muesca inferior
de las tiras de ajuste de las repisas de forma que la
pestaña con los dos orificios mire hacia adelante
y esté por encima de la pestaña del umbral de la
estructura. Empuje la pared lateral hacia afuera
para permitir que la parte inferior se deslice hasta
la posición correcta. (Vea Diagrama 5)
8. Fije la parte inferior al umbral de la estructura
usando pernos.
9. Usando un mazo de hule, coloque las repisas
ajustables en la posición deseada con el borde
acanalado apuntando hacia adelante y presione las
pestañas del extremo y posteriores para insertarlas en
las muescas de las tiras de ajuste de las repisas.
10. Coloque la unidad en posición vertical e inserte las
repisas restantes como desee. (Vea Diagrama 6)
11. Apriete toda la tornillería.
COLOCACIÓN DEL ASA
1. Coloque el asa de
bloqueo de la puerta
(9) sobre la puerta
derecha y fíjela con
dos pernos ranurados y
rondanas de
seguridad.
(Vea Diagrama 7)
2. Gire el asa a la
posición abierta
(paralela al piso) y fije
las barras de seguridad (8) a la leva
con seguro (10).
3. Con el asa todavía en
la posición abierta,
coloque la leva con
seguro (10) sobre el
vástago cuadrado del
asa de la puerta. El
vástago debe apuntar
hacia abajo como se
muestra.
(Vea Diagrama 8)
4. Sostenga las barras de
seguridad en posición
mientras desliza las
guías de las barras de
seguridad (12) sobre los
extremos de las barras
de seguridad y a través
de las ranuras de la
puerta.
(Vea Diagrama 8)
5. Coloque el pasador de
chaveta (11) a través
del orificio del vástago
cuadrado del asa de la
puerta.
(Vea Diagrama 9)
6. Coloque el asa
inactiva sobre la puerta
izquierda y fíjela con
pernos y rondanas de
seguridad.
CONTINUACIÓN DE ENSAMBLE
6
Diagrama 5
Diagrama 6
9
10
11
12
8
8
10
Diagrama 7
Diagrama 9
Diagrama 8
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0321 IH-1223
ARMOIRE ROBUSTE
1-800-295-5510
uline.ca
H-1223, H-2217
OUTILS REQUIS
Tournevis à douille de
11/32po (compris)
MISE EN GARDE! Certaines pièces peuvent avoir des bords tranchants. Faites attention lorsque vous
manipulez les diverses pièces afin d’éviter les blessures. Pour sécurité, portez des gants de travail
lors du montage.
Tournevis à tête plate Maillet en caoutchouc
9
10
11
12
12
8
8
5
3
7
4
6
1
2
#DESCRIPTION QTÉ
1Panneau arrière 1
2Panneau latéral droit 1
3Panneau latéral gauche 1
4Tablette 4
5 Dessus de l'armoire 1
6 Dessous de l'armoire 1
7 Ensemble portes et cadre 1
#DESCRIPTION QTÉ
8Barre de verrouillage 2
9Poignées de verrouillage avec clés 1
10 Came de verrouillage 1
11 Goupille fendue 1
12 Guide de barre de verrouillage 2
PIÈCES

PAGE 8 OF 9 0321 IH-1223

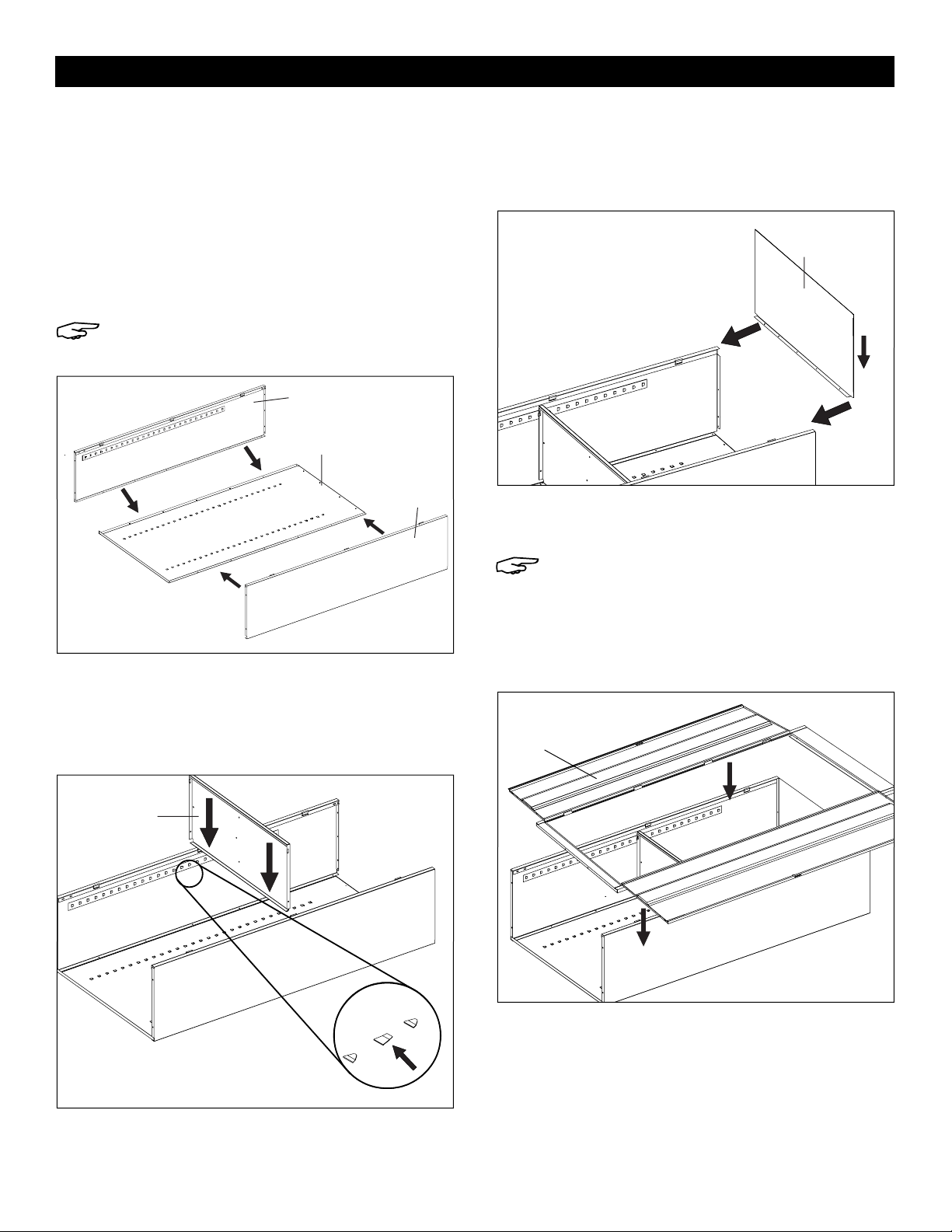

MONTAGE DE L'ARMOIRE
1. Placez le panneau arrière (1) sur une surface
protégée. Les brides inférieures doivent être
orientées vers le haut.
2. Fixez le panneau latéral gauche (3) et le panneau
latéral droit (2) au panneau arrière en positionnant
la bride juste derrière le panneau arrière et en
boulonnant le dos et les côtés ensemble à l’aide
de sept boulons et écrous de chaque côté.
Assurez-vous que les crochets sur toutes les bandes
de réglage des tablettes pointent dans la même
direction. (Voir Figure1)
REMARQUE : N'utilisez pas le dernier trou qui se
trouve au bas de chaque panneau.
3. Pour aider à maintenir les panneaux latéraux
en position, insérez une tablette (4) à peu près
au centre de l’unité, en insérant les bords de la
tablette dans les crochets sur les quatre bandes
de réglage des tablettes. Assurez-vous que le bord
rainuré de la tablette est orienté vers l’avant de
l'armoire. (Voir Figure2)
4. Identifiez le dessus de l'armoire (5) avec des trous
le long du périmètre. Placez-le, avec deux trous
orientés vers l'avant, sous les brides supérieures des
panneaux lateraux. Fixez à l'aide de trois boulons
sur le long des panneaux latéraux et de cinq
boulons sur le panneau arrière. (Voir Figure 3)
5. Placez l'ensemble portes et cadre (7) sur la
structure. (Voir Figure4)
REMARQUE : Si vous avez des problèmes avec
l'alignement des portes, cela peut être dû au
fait que l'armoire n'est pas de niveau. Utilisez
le tournevis à douille inclus pour ajuster les
pieds de nivellement situés aux deux coins
inférieurs avant. Le tournevis à douille doit être
inséré à l'intérieur de l'armoire vers les pieds.
Ajustez si nécessaire.
6. Boulonnez les panneaux latéraux au cadre.
MONTAGE
2
3
1
Figure1
5
4
Figure2
Figure3
7
Figure4

PAGE 9 OF 9 0321 IH-1223
7. Placez le dessous (6) dans l’encoche inférieure
des bandes de réglage des tablettes de façon à
ce que la bride avec deux trous soit orientée vers
l’avant et repose sur le rebord du seuil du cadre.
Poussez sur le panneau latéral afin que le dessous
puisse glisser en position. (Voir Figure5)
8. Boulonnez le dessous au seuil du cadre.
9. À l’aide d’un maillet en caoutchouc, placez les
tablettes réglables dans la position souhaitée en
orientant le bord rainuré vers l’avant, et enfoncez les
brides des extrémités et du panneau arrière dans
les encoches des bandes de réglage des tablettes.
10. Placez l’unité en position verticale et insérez les
autres tablettes aux positions souhaitées.
(Voir Figure6)
11. Serrez toute la quincaillerie.
FIXATION DE LA POIGNÉE
1. Placez la poignée de
porte (9) sur la porte
droite et fixez à l’aide
de deux boulons fendus
et deux rondelles de
blocage.
(Voir Figure7)
2. Tournez la poignée
en position ouverte
(parallèle au sol) et
accrochez les barres de
verrouillage (8) à la came
de verrouillage (10).
3. Avec la poignée
toujours en position
ouverte, placez la
came de verrouillage
(10) sur la tige carrée
de la poignée de
porte. La tige doit être
orientée vers le bas,
comme illustré.
(Voir Figure8)
4. Maintenez les barres de
verrouillage en position
tout en faisant glisser
les guides de barre de
verrouillage (12) sur les
extrémités des barres
de verrouillage et à
travers les fentes dans
la porte.
(Voir Figure 8)
5. Insérez la goupille
fendue (11) dans le trou
de la tige carrée de la
poignée de porte.
(Voir Figure 9)
6. Placez la poignée
complémentaire (19) sur
la porte de gauche et
fixez-la à l’aide de deux
boulons et rondelles de
blocage.
MONTAGE SUITE
6
Figure5
Figure6
9
10
11
12
8
8
10
Figure7
Figure9
Figure8
1
-800-295-551
0
uline.ca
