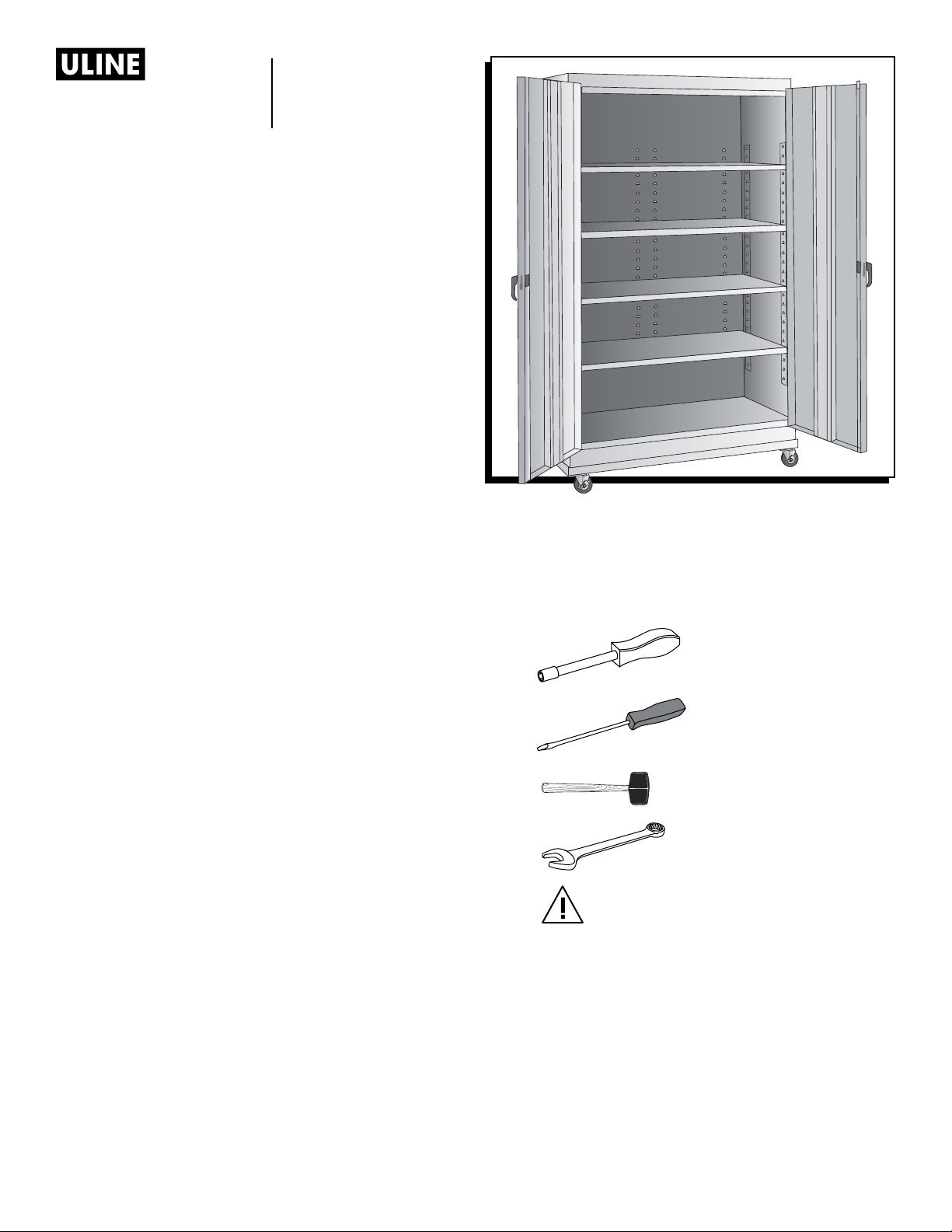

U-Line H-7813 User manual

PAGE 1 OF 18 0321 IH-7813
MOBILE STORAGE
CABINET
1-800-295-5510
uline.com
H-7813
TOOLS NEEDED
11/32" Nut Driver
(included)
Flathead Screwdriver
Rubber Mallet
14 mm Wrench
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety,
wear work gloves when assembling.
Para Español, vea páginas 7-12.
Pour le français, consulter les pages 13-18.

PAGE 2 OF 18 0321 IH-7813

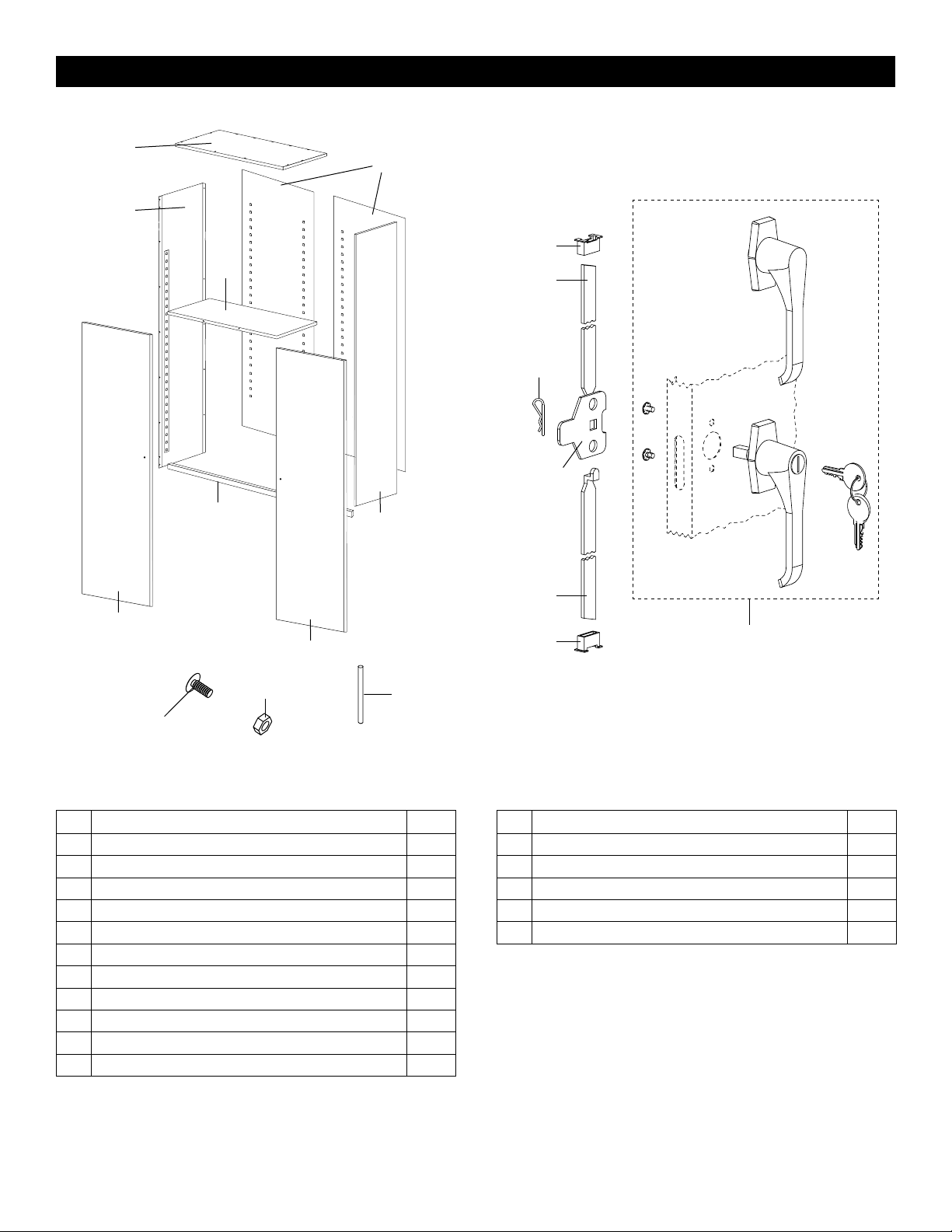

CABINET PARTS
#DESCRIPTION QTY.
1Back Panel 2
2Right Side Panel 1
3Left Side Panel 1
4Top 1
5Shelf 5
6Left Door 1
7 Right Door 1
8Sill 1
9 Bolts (#8-32 x 3/8") 25
10 Nuts (#8-32) 35
11 Hinge Pin 8
#DESCRIPTION QTY.
12 Locking Handle with Keys and Dummy Handle (Set) 1
13 Cotter Pin 1
14 Lock Bar Guide 2
15 Lock Bar (Set) 1
16 Locking Cam 1
PRIMARY ASSEMBLY HANDLE ASSEMBLY
10
4
3
5
11
82
9
1
6
7
16
14
14
15
15
12
13

PAGE 3 OF 18 0321 IH-7813

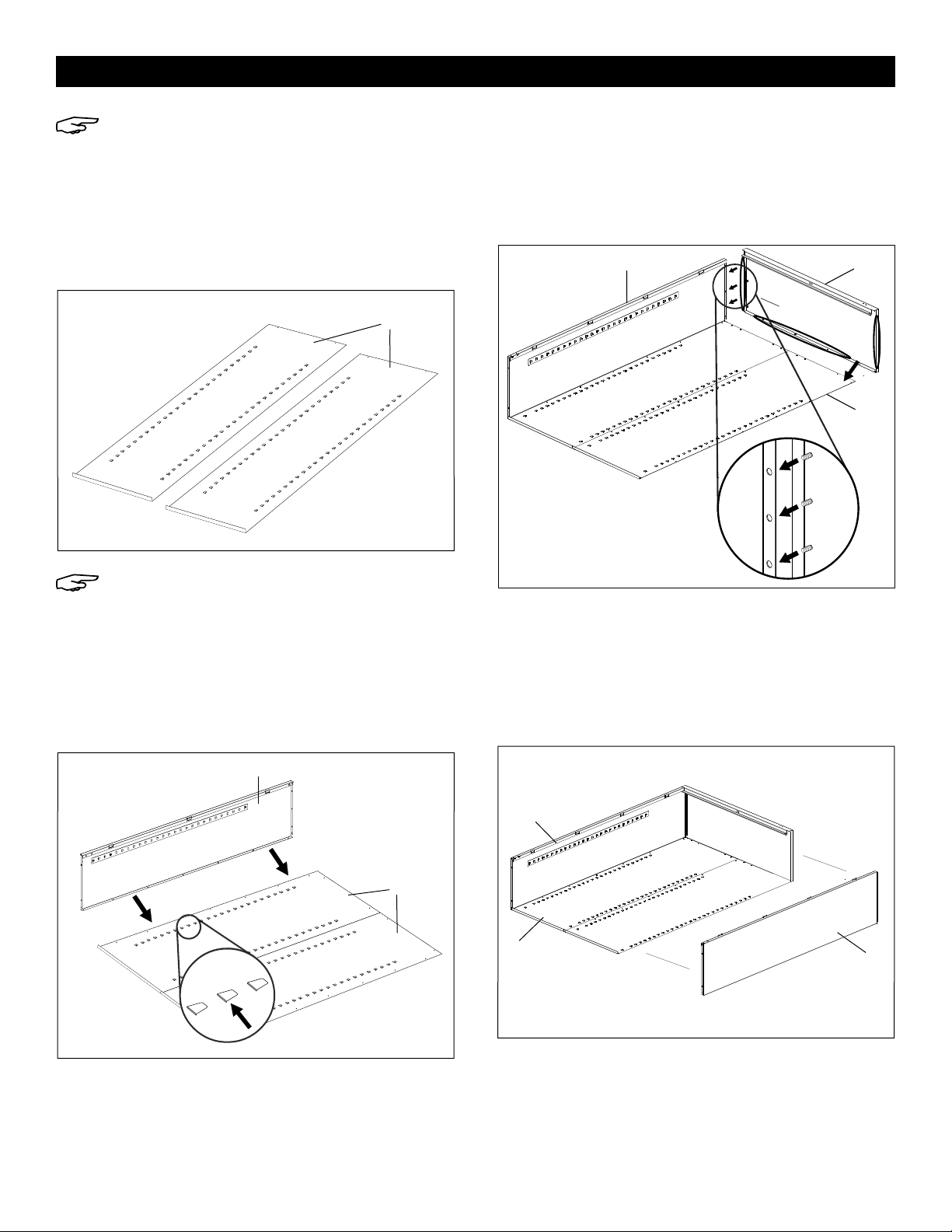

NOTE: For assembled cabinet units, skip to
Mobile Base Assembly on page 6.

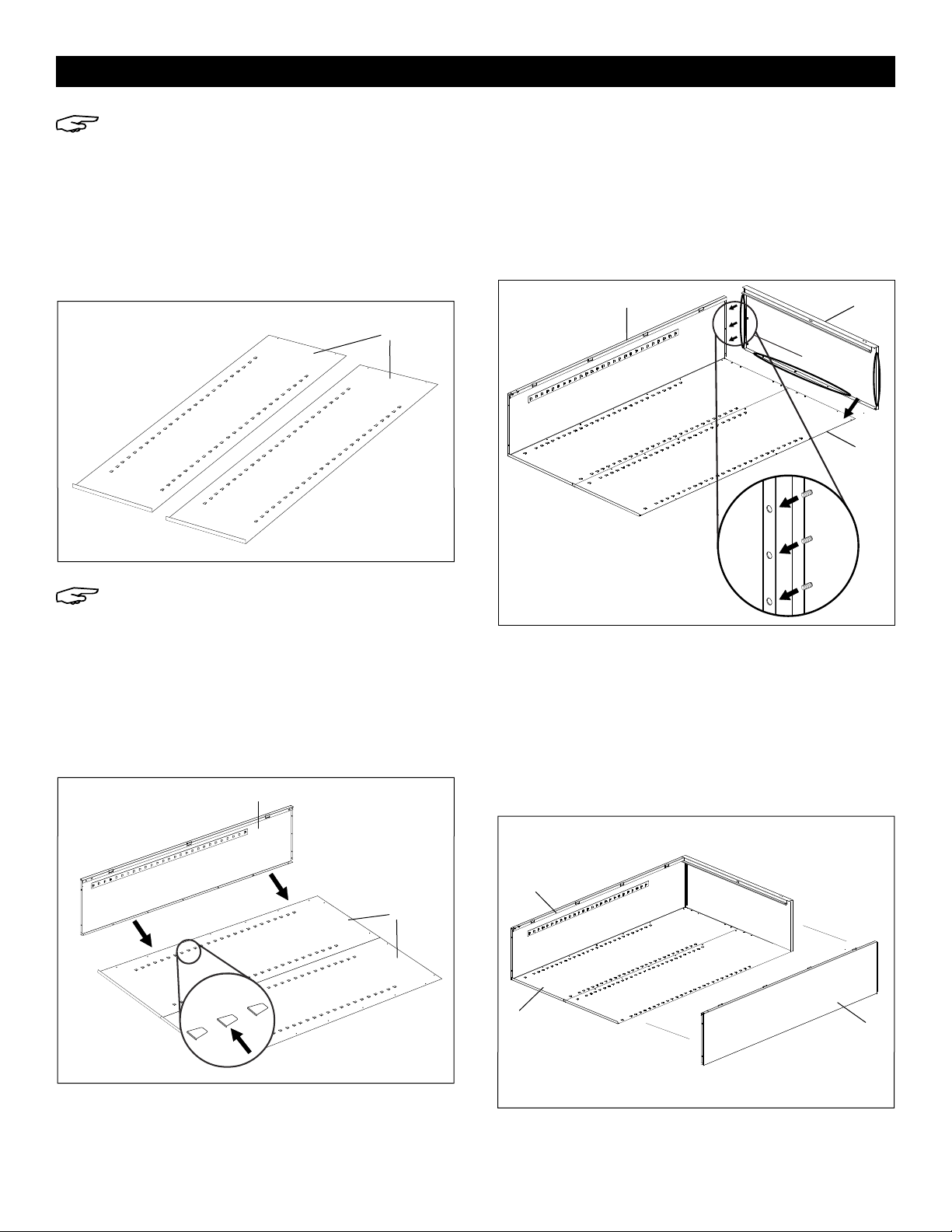

ASSEMBLING CABINET
1. Place the two back panels (1) on a protected
surface. The bottom flange should be facing
upward. Bolt panels together using 7 bolts and nuts.
(Nuts on the inside of the unit). (See Figure 1)
NOTE: When bolting the unit together, leave
the bolts slightly loose until step 7, unless
otherwise specified.
2. Attach the left side (3) to the back by placing flange
around the back and bolting the back and sides
together. Be sure that the shelf supports on all shelf
adjustment strips point up on both back and side.
(See Figure 2)
3. Attach the top (4) to the unit by sliding the outer
flange over the back of the unit and the side flange
on the top over the side panel. The threaded studs
should go through the holes in the top flange of the
side and fasten with 3 nuts. Attach the back to the
top using 4 bolts and nuts. (See Figure 3)
4. Attach right side (2) in the same manner used in
Step 2. Make sure the side flange overlaps the
back panel and the flange on the top is over the
right side. Push the side panel up so the studs in the
top go through the holes in the top flange of the
side. Fasten with 3 nuts. (See Figure 4)
CABINET ASSEMBLY
3
1
Figure 2
3
2
1
Figure 3
Figure 4
Flanges on top go
over the back & sides
3
1
4
Threaded studs
go through the
holes in the
flange at the
top of the side.
1
Figure 1 TOP
BOTTOM

PAGE 4 OF 18 0321 IH-7813
5. Attach the sill (8) to the sides. Place nuts loosely on
each of the studs and slide the ends of the sill into
the slots on both sides of the unit. Then securely
tighten with nuts. (See Figure 5)
6. Place a shelf (5) into the four lowest shelf supports in
the back. The front of the shelf will rest on the sill.
(See Figure 6)
7. Using two people, set unit upright and tighten all
nuts and bolts. Insert the remaining shelves. Be sure
the shelf edge with no slots faces the cabinet front.
The slots on the other three sides fit over the shelf
supports on the cabinet walls, which hold the shelf
in place.
NOTE: To ease shelf installation, have second
person apply slight pressure to the back
panels from behind the cabinet, while other
person installs shelves.
8. Attach the left door (6) to the unit. Place the door on
the hinges, align the holes, and drive the four hinge
pins (11) into place. (See Figure 7)
9. Repeat Step 8 for the right door (7).
NOTE: If having issues with doors aligning, it
may be due to cabinet not sitting level. Use
included nut driver to adjust leveling feet in
bottom front two corners. Nut driver should
insert through inside of cabinet down into feet
and adjust as needed.
10. Adjust the levelers underneath the front of the unit to
ensure the cabinet is leveled.
NOTE: The doors will not align properly if the
cabinet is not leveled.
SEE NEXT PAGE TO ATTACH HANDLE
CABINET ASSEMBLY CONTINUED
8
Slide studs into the slots
located near the bottom
of each side panel.
Figure 5
6
11
7
Figure 7
5
8
Figure 6
Insert shelf into four bottom
shelf supports.

PAGE 5 OF 18 0321 IH-7813
12
Figure 8
Figure 9
16
15
15
14
14
16
15
15
14
14
Fi gure 11 Figure 12
16
13
Figure 10

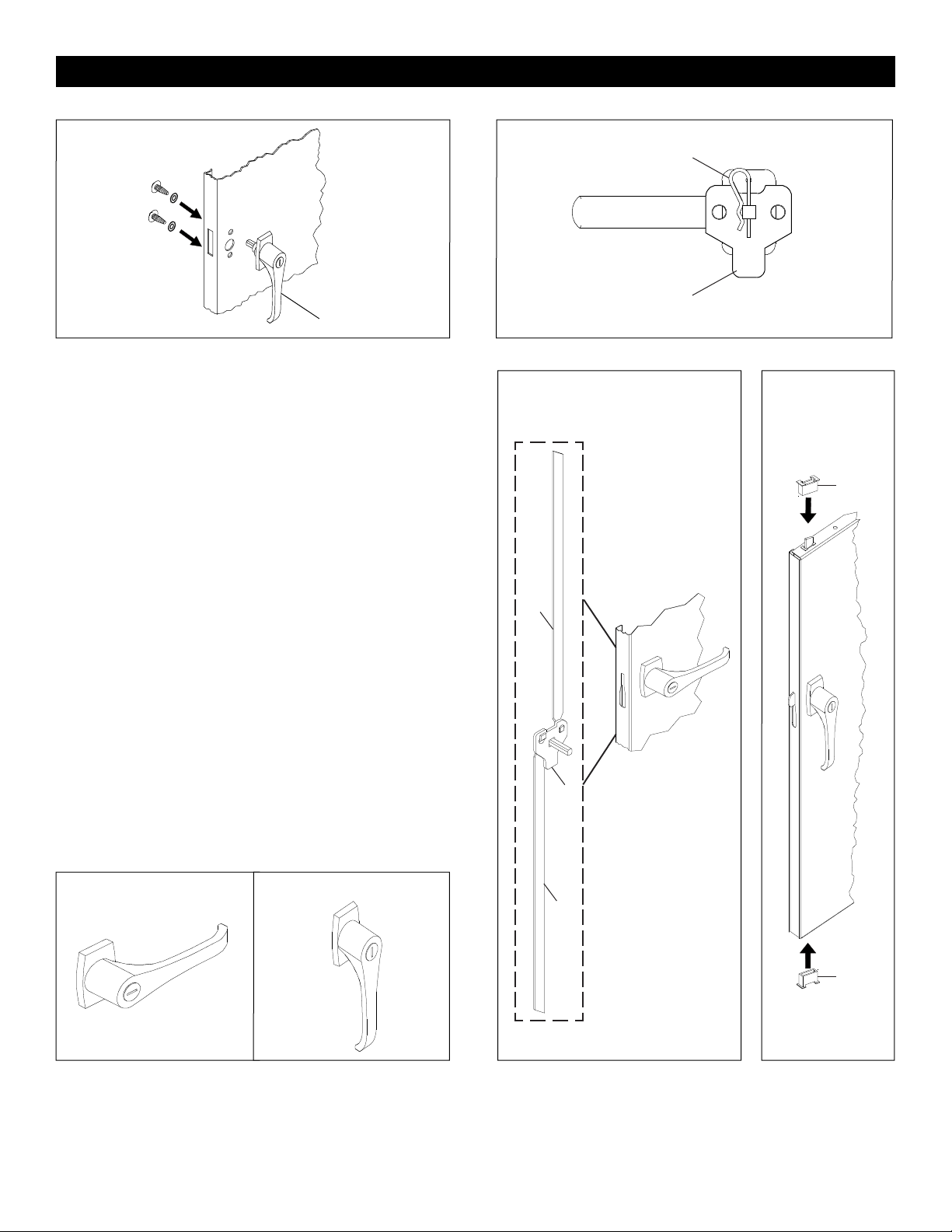

ATTACHING HANDLE
1. Place the locking door handle (12) on the right
hand door and fasten with two slotted bolts and
lock washers. (See Figure 8)
2. Turn the handle to the open position (See Figure 9)
and place the locking cam (16) over the square
shank of the door handle. Place the cotter pin (13)
through the hole of the square shank.
(See Figure 10)
3. With the handle still in the open position, hook the
lock bars (15) into the locking cam (16). Once in
position, slowly rotate the door handle to the closed
position so the lock bars protrude from the holes at
the top and bottom of the door. (See Figure 11)
4. Slide the nylon lock bar guides (14) over the lock
bar (15) ends and through the door slots. Push firmly
until the guides snap into place. If necessary, turn
the handle back to the open position and gently
tap with a hammer until the guides snap into place.
(See Figure 12)
5. Attach dummy handle (12) to the left door using two
slotted bolts and lock washers.
CABINET ASSEMBLY CONTINUED
Open Position Closed Position

PAGE 6 OF 18 0321 IH-7813

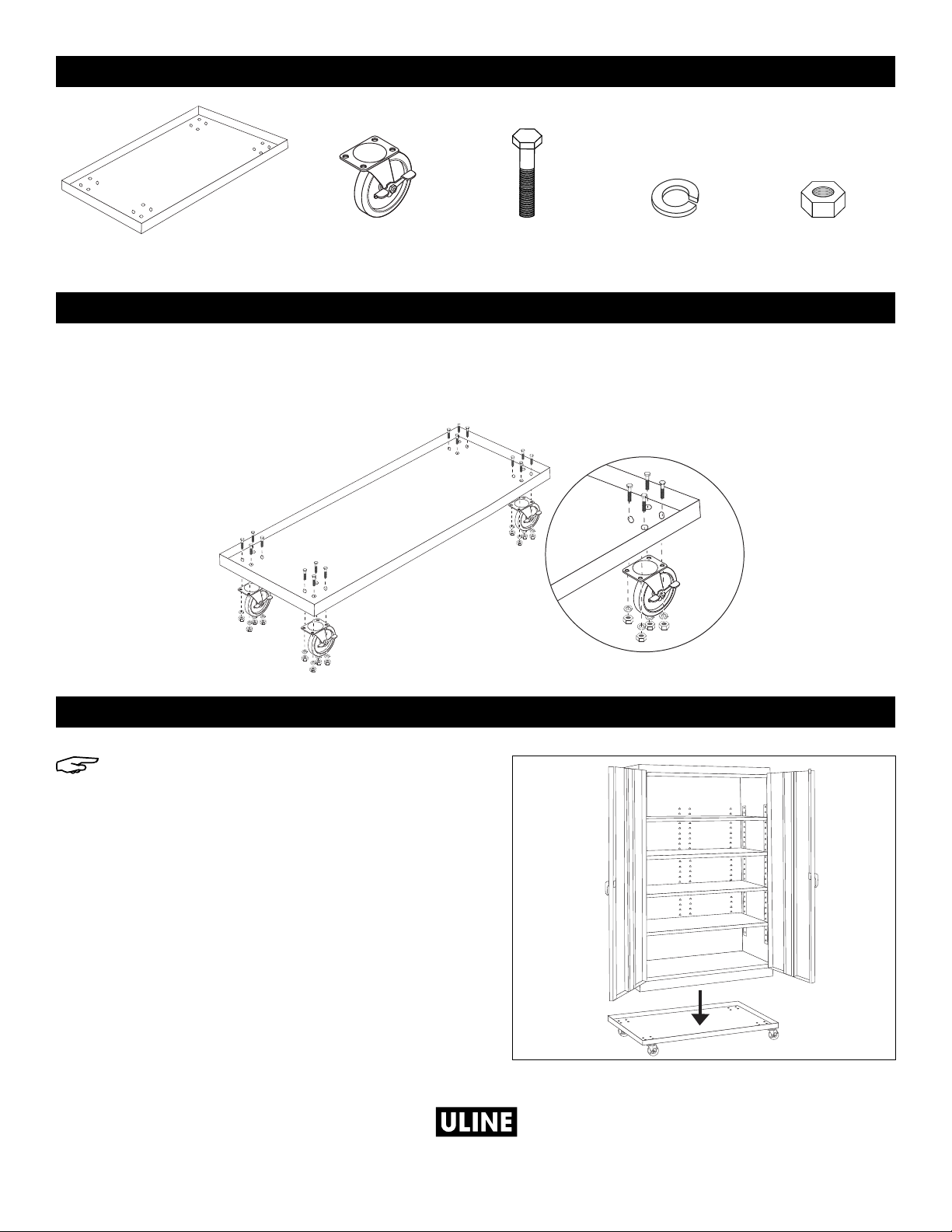

MOBILE BASE PARTS LIST
MOBILE BASE ASSEMBLY
CABINET TO BASE ASSEMBLY
Base x 1 Caster with Brake x 4 Bolt x 16 Lock Washer x 16 Nut x 16
1. Align caster plate with bolt holes on base. Insert four
bolts through base into caster plate. Attach bolts
with lock washers and nuts. (See Figure 13)
2. Tighten nuts with 14 mm wrench.
3. Repeat for remaining casters.
Figure 13
NOTE: Before setting storage cabinet on mobile
base, please make sure all contents are
removed from cabinet.
1. Engage brakes on all four casters of mobile base.
2. Using two people, carefully lift cabinet onto mobile
base, making sure cabinet rests within outer lip of
base. (See Figure 14)
Figure 14
1
-800-295-551
0
uline.com

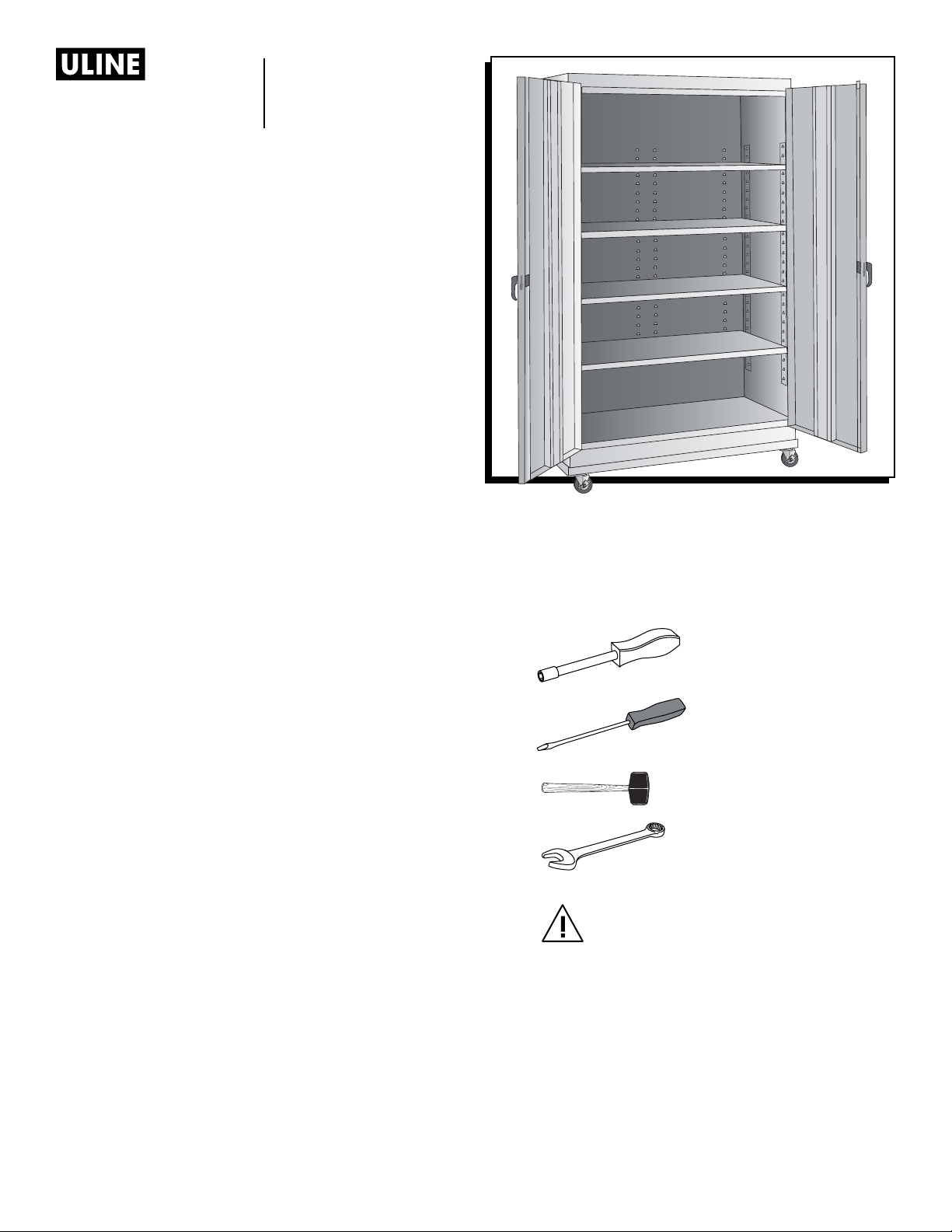

PAGE 7 OF 18 0321 IH-7813
800-295-5510
uline.mx
GABINETE
MÓVIL PARA
ALMACENAMIENTO
H-7813
HERRAMIENTAS NECESARIAS
Llave de Tuercas de
11/32" (incluida)
Desarmador Plano
Mazo de Caucho
Llave de 14 mm
¡PRECAUCIÓN! Algunas partes pueden
tener bordes filosos. Debe tener
cuidado cuando manipule varias piezas
para evitar lesiones. Por seguridad,
utilice guantes de trabajo cuando
ensamble.

PAGE 8 OF 18 0321 IH-7813
10
4
3
5
11
82
9
1
6
7
16
14
14
15
15
12
13

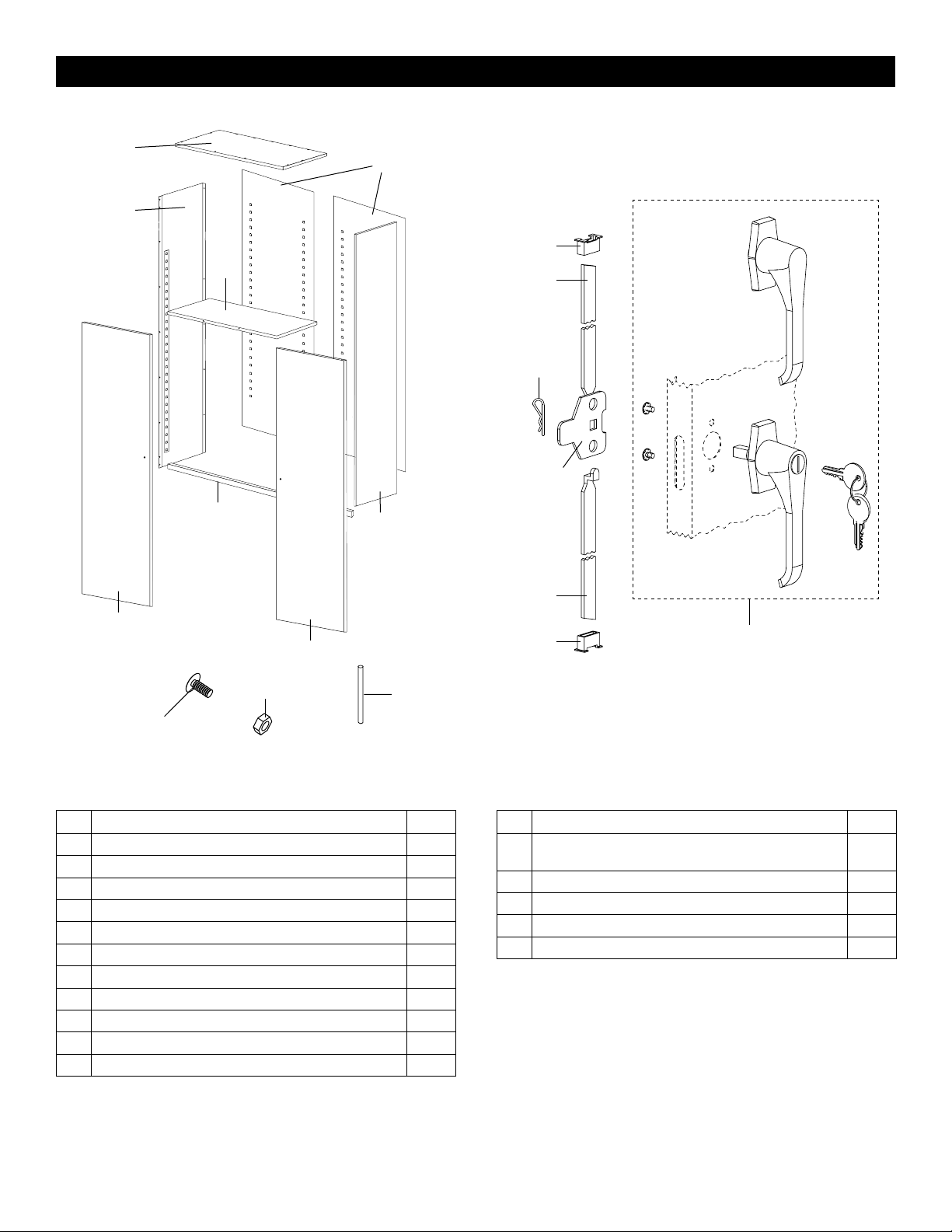

PARTES DEL GABINETE
#DESCRIPCIÓN CANT.
1Panel Posterior 2
2Panel Lateral Derecho 1
3Panel Lateral Izquierdo 1
4Parte Superior 1
5 Repisa 5
6Puerta Izquierda 1
7Puerta Derecha 1
8Umbral 1
9 Pernos (#8-32 x 3/8") 25
10 Tuercas (#8-32) 35
11 Perno de la Bisagra 8
#DESCRIPCIÓN CANT.
12 Asa de Bloqueo con Llaves y Asa Falsa (Juego) 1
13 Pasador de Chaveta 1
14 Guía de la Barra de Seguridad 2
15 Barra de Seguridad (Juego) 1
16 Leva de Bloqueo 1
ENSAMBLE PRINCIPAL ENSAMBLE DEL ASA

PAGE 9 OF 18 0321 IH-7813

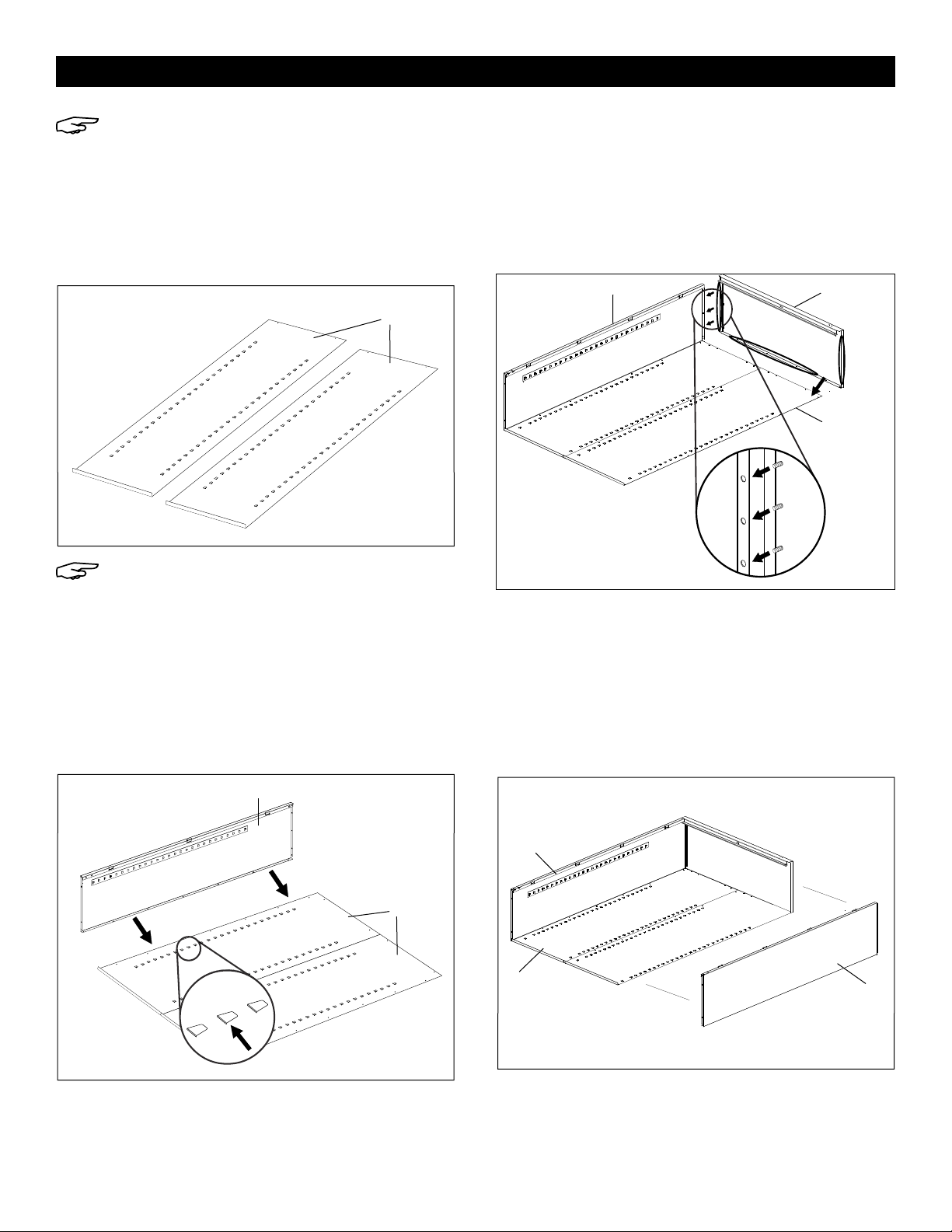

NOTA: Para unidades de gabinetes ensamblados,
pase a Ensamble de la Base Móvil en la página 12.
ENSAMBLAR EL GABINETE
1. Coloque los dos paneles posteriores (1) sobre una
superficie protegida. La pestaña inferior deberá
apuntar hacia arriba. Una los paneles con 7 pernos
y tuercas. (Las tuercas por dentro de la unidad).
(Vea Diagrama 1)
N OTA: Al atornillar la unidad, deje los pernos
un poco sueltos hasta el paso 7, a menos que
se especifique lo contrario.
2. Fije el lateral izquierdo (3) a la parte posterior
colocando la pestaña por la parte posterior y
uniendo los laterales y la parte posterior con
pernos. Asegúrese de que los soportes de repisa
en todas las tiras de ajuste para repisas apunten
hacia arriba tanto en los laterales como en la parte
posterior. (Vea Diagrama 2)
3. Fije el panel superior (4) a la unidad deslizando
la pestaña exterior por detrás de la unidad y la
pestaña lateral en la parte superior sobre el panel
lateral. Los remaches roscados deberán insertarse
en los orificios de la pestaña superior del lateral y
fijarse con tres tuercas. Una el panel posterior al
panel lateral utilizando 4 pernos y tuercas.
(Vea Diagrama 3)
4. Fije el lado derecho (3) a la parte posterior como
hizo en el Paso 2. Asegúrese de que la pestaña
lateral se empalme con el panel posterior y de que
la pestaña en la parte superior esté sobre el lado
derecho. Empuje el panel lateral hacia arriba para
que los remaches en la parte superior atraviesen
los orificios de la arriba de la pestaña superior en
el lateral. Apriete con 3 tuercas. (Vea Diagrama 4)
3
1
Diagrama 2
3
2
1
Diagrama 4
ENSAMBLE DEL GABINETE
1
Diagrama 1 PARTE SUPERIOR
PARTE IINFERIOR
Las pestañas superiores
van sobre la parte
posterior y los laterales.
Los remaches roscados
deberán insertarse en
los orificios de la pestaña
superior del lateral y
fijarse con tres tuercas.
3
1
4
Diagrama 3

PAGE 10 OF 18 0321 IH-7813

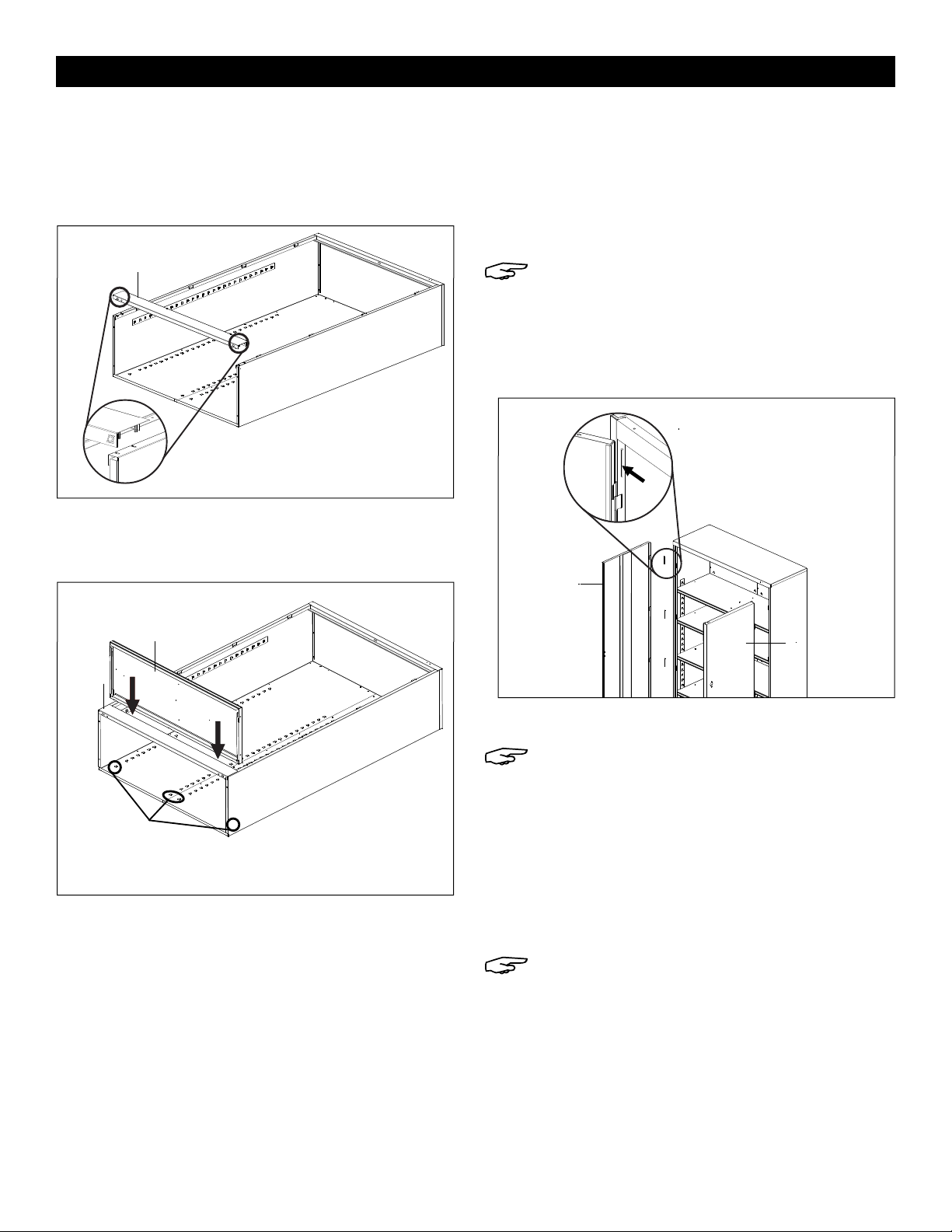

5. Coloque el umbral (8) en los laterales. Coloque las
tuercas sin apretar en cada uno de los remaches
y deslice los extremos del umbral en las ranuras de
ambos lados de la unidad. A continuación apriete
de forma segura las tuercas. (Vea Diagrama 5)
6. Coloque una repisa (5) en los cuatro soportes
inferiores de repisa en la parte posterior. El frente de
la repisa se apoyará sobre el umbral.
(Vea Diagrama 6)
7. Con la ayuda de otra persona, enderece la unidad
y apriete todas las tuercas y pernos. Inserte las
repisas restantes. Asegúrese de que el extremo de la
repisa sin ranuras dé hacia el frente del gabinete.
Las ranuras en los otros tres lados encajan sobre los
soportes de los estantes en las paredes del gabinete,
que mantienen la repisa en su lugar.
NOTA: Para facilitar la instalación de la repisa,
pídale a una persona que aplique un poco
de presión a los paneles posteriores desde la
parte de atrás del gabinete, mientras que usted
instala las repisas.
8. Fije la puerta izquierda (6) a la unidad. Coloque la
puerta en las bisagras, alinee los orificios, e inserte
los cuatro pernos de bisagra (11) en su lugar.
(Vea Diagrama 7)
9. Repita el Paso 8 para la puerta derecha (7).
NOTA: Si tiene problemas con la alineación
de las puertas, podría ser debido a que el
gabinete no está nivelado. Utilice la llave de
tuercas incluida para ajustar el nivel de las
patas en las esquinas frontales inferiores. Debe
insertar la llave de tuercas por adentro del
gabinete hasta las patas y ajustar cuanto sea
necesario.
10. Ajuste los niveladores por debajo del frente de la
unidad para asegurarse de que el gabinete esté
nivelado.
NOTA: Las puertas no se alinearán
adecuadamente si el gabinete no está nivelado.
VEA LA PÁGINA SIGUIENTE PARA FIJAR EL ASA
8
Deslice los remaches dentro
de las ranuras ubicadas cerca
de la parte inferior de cada panel lateral.
Diagrama 5
6
11
7
Diagrama 7
5
8
Diagrama 6
CONTINUACIÓN DEL ENSAMBLE DEL GABINETE
Inserte la repisa en cuatro
soportes de repisa inferiores.

PAGE 11 OF 18 0321 IH-7813
12
Diagrama 8
16
15
15
14
14
16
15
15
14
14
Diagrama 11 Diagrama 12
16
13
Diagrama 10
Diagrama 9
COLOCAR EL ASA
1. Coloque el asa de bloqueo de la puerta (12) en la
puerta derecha y apriete con dos pernos ranurados
y rondanas para asegurarla. (Vea Diagrama 8)
2. Gire el asa a la posición de abierto (Vea Diagrama
9) y coloque la leva con seguro (16) sobre el
vástago cuadrado del asa de la puerta. Coloque
el pasador de chaveta (13) a través del orificio del
vástago cuadrado. (Ver Diagrama 10)
3. Con el asa aún en la posición abierta, fije las
barras de seguridad (15) a la leva con seguro (16).
Una vez en posición, gire lentamente el asa de la
puerta a la posición de cerrado de forma que las
barras de seguridad sobresalgan de los orificios en
la parte superior e inferior de la puerta.
(Vea Diagrama 11)
4. Deslice las guías de barras de seguridad de nylon
(14) sobre los extremos de la barra de seguridad
(15) y a través de las ranuras de la puerta. Empuje
con firmeza hasta que las guías encajen en su
lugar. Si es necesario, gire el asa de nuevo a la
posición de abierto y golpéela con suavidad con
un mazo hasta que las guías encajen en su lugar.
(Vea Diagrama 12)
5. Fije el asa falsa (12) a la puerta izquierda usando
dos pernos roscados y dos rondanas de seguridad.
CONTINUACIÓN DEL ENSAMBLE DEL GABINETE
Posición Abierta Posición Cerrada

PAGE 12 OF 18 0321 IH-7813
NOTA: Antes de colocar el gabinete de
almacenamiento a la base móvil, asegúrese
de vaciar el gabinete.
1. Ponga los frenos a las cuatro ruedas de la base
móvil.
2. Entre dos personas, levanten el gabinete con
cuidado y colóquenlo sobre la base móvil,
asegúrandose de que descanse dentro del borde
exterior de la base. (Vea Diagrama 14)
Diagrama 13
Diagrama 14
LISTA DE PARTES DE LA BASE MÓVIL
ENSAMBLE DE LA BASE MÓVIL
ENSAMBLE DEL GABINETE Y LA BASE
1 Base 4 Ruedas Giratorias con
Freno
16 Pernos 16 Rondanas de
Seguridad
16 Tuercas
1. Alinee la placa de la rueda con los orificios de la
base. Inserte cuatro pernos a través de la base en
la placa de la rueda. Fije los pernos con rondanas
de seguridad y tuercas. (Vea Diagrama 13)
2. Apriete las tuercas con la llave de 14 mm.
3. Repita el proceso para las ruedas restantes.
8
00-295-551
0
uline.mx

PAGE 13 OF 18 0321 IH-7813
1-800-295-5510
uline.ca
ARMOIRE DE
RANGEMENT
MOBILE
H-7813
OUTILS REQUIS
Tournevis à douille de
11/32 po (inclus)
Tournevis à tête plate
Maillet en
caoutchouc
Clé de 14 mm
MISE EN GARDE! Certaines pièces
peuvent avoir des bords tranchants.
Manipulez les pièces avec soin pour
éviter toutes blessures. Pour sécurité,
portez des gants de travail durant le
montage.

PAGE 14 OF 18 0321 IH-7813
10
4
3
5
11
82
9
1
6
7
16
14
14
15
15
12
13
PIÈCES DE L'ARMOIRE
#DESCRIPTION QTÉ
1Panneau arrière 2
2Panneau latéral droit 1
3Panneau latéral gauche 1
4Tablette supérieure 1
5Tablette 5
6Porte gauche 1
7Porte droite 1
8Seuil 1
9 Boulon (nº 8-32 x 3/8 po) 25
10 Écrou (nº 8-32) 35
11 Axe de charnière 8
#DESCRIPTION QTÉ
12 Poignée de verrouillage avec clés et fausse
poignée (ensemble) 1
13 Goupille fendue 1
14 Guide pour barre de verrouillage 2
15 Barre de verrouillage (ensemble) 1
16 Came de verrouillage 1
MONTAGE INITIAL ASSEMBLAGE DE LA POIGNÉE

PAGE 15 OF 18 0321 IH-7813
REMARQUE : Pour les armoires montées, passez à la
section Montage de la base mobile à la page 18.
MONTAGE DE L'ARMOIRE
1. Placez les deux panneaux arrière (1) sur une surface
protégée. La bride inférieure doit être orientée vers
le haut. Boulonnez ensemble les panneaux à l'aide
de 7 boulons et d'écrous. (Écrous placés à l'intérieur
de l'unité). (Voir Figure 1)
R EMARQUE : Lors du montage, laissez les
boulons un peu lâches jusqu'à l'étape 7, sauf
indication contraire.
2. Fixez le panneau latéral gauche (3) au panneau
arrière en positionnant la bride derrière le panneau
arrière, puis boulonnez ensemble les panneaux.
Assurez-vous que tous les supports de tablette sur
les panneaux arrière et latéral pointent vers le haut.
(Voir Figure 2)
3. Fixez la tablette supérieure (4) à l'unité en glissant
la bride extérieure sur l'arrière de l'unité et la bride
latérale supérieure sur le panneau latéral. Les
goujons filetés doivent s'insérer dans les trous de la
bride supérieure du panneau latéral et être fixés
à l'aide de 3 écrous. Fixez le panneau arrière à la
tablette supérieure à l'aide de 4 boulons et écrous.
(Voir Figure 3)
4. Boulonnez le panneau latéral droit (2) de la même
manière qu'à l'étape 2. Assurez-vous que la bride
latérale chevauche le panneau arrière et que
la bride de la tablette supérieure chevauche
le panneau latéral droit. Poussez le panneau
latéral vers le haut afin que les goujons supérieurs
s'insèrent dans les trous de la bride supérieure du
panneau latéral. Fixez avec 3 écrous. (Voir Figure 4)
3
1
Figure 2
3
2
1
Figure 4
MONTAGE DE L'ARMOIRE
Les brides sur la tablette
supérieure se placent
par-dessus les panneaux
arrière et latéraux
3
1
4
Les goujons filetés
s'insèrent à travers
les trous de la bride
supérieure dans
le panneau latéral.
Figure 3
1
Figure 1 HAUT
BAS

PAGE 16 OF 18 0321 IH-7813
5. Installez le seuil (8) sur les panneaux latéraux. Placez
les écrous lâchement sur chacun des goujons et
glissez les extrémités du seuil de cadre dans les
fentes sur les deux côtés de l'unité. Ensuite, serrez
fermement les écrous. (Voir Figure 5)
6. Placez une tablette (5) dans les quatre supports de
tablette les plus bas du panneau arrière. Le devant
de la tablette reposera sur le seuil. (Voir Figure 6)
7. Avec l'aide d'une autre personne, placez l'unité
à l'endroit, puis serrez tous les écrous et boulons.
Installez les tablettes restantes. Assurez-vous que le
bord de tablette sans fentes est orienté vers l'avant
de l'armoire. Les fentes sur les trois autres côtés
s'installent sur les supports de tablette sur les parois
de l'armoire pour maintenir la tablette en place.
REMARQUE : Pour faciliter le montage, tandis
qu'une personne installe les tablettes, l'autre
appuyera légèrement par derrière sur l'armoire.
8. Fixez la porte gauche (6) sur l'unité. Placez la porte
sur les charnières, alignez les trous, puis enfoncez les
quatre axes de charnière (11). (Voir Figure 7)
9. Répétez l'étape 8 pour la porte droite (7).
REMARQUE : Si vous avez des problèmes avec
l'alignement des portes, cela peut être dû au
fait que l'armoire n'est pas de niveau. Utilisez le
tournevis à douille inclus pour ajuster les pieds
de nivellement situés aux deux coins inférieurs
avant. Le tournevis à douille doit être inséré à
l'intérieur de l'armoire vers les pieds. Ajustez si
nécessaire.
10. Ajustez les niveleurs sous l'avant de l'unité pour que
l'armoire soit bien nivelée.
REMARQUE : Les portes ne s'aligneront pas
correctement si l'armoire n'est pas nivelée.
VOIR LA PAGE SUIVANTE POUR
L'INSTALLATION DE LA POIGNÉE
8
Glissez les goujons dans
les fentes au bas
des deux panneaux latéraux.
Figure 5
6
11
7
Figure 7
5
8
Figure 6
MONTAGE DE L'ARMOIRE SUITE
Insérez la tablette dans
les quatre supports
de tablette inférieurs.

PAGE 17 OF 18 0321 IH-7813
12
Figure 8
16
15
15
14
14
16
15
15
14
14
Fi gure 11 Figure 12
16
13
Figure 10
Figure 9
FIXATION DE LA POIGNÉE
1. Placez la poignée de verrouillage (12) sur la porte
droite et fixez à l'aide de deux boulons fendus et
rondelles de blocage. (Voir Figure 8)
2. Tournez la poignée en position ouverte (Voir Figure
9) et placez la came de verrouillage (16) sur la tige
carrée de la poignée de porte. Placez la goupille
fendue (13) à travers le trou de la tige carrée.
(Voir Figure 10)
3. Avec la poignée toujours en position ouverte,
accrochez les barres de verrouillage (15) à la came
de verrouillage (16). Une fois en place, tournez
doucement la poignée de porte en position fermée
de sorte que les barres de verrouillage dépassent
des trous en haut et en bas de la porte.
(Voir Figure 11)
4. Glissez les guides de barre de verrouillage en nylon
(14) sur les extrémités de la barre de verrouillage
(15) et à travers les fentes de la porte. Appuyez
fermement jusqu'à ce que les guides s'enclenchent.
Au besoin, tournez la poignée en position ouverte
et tapotez légèrement avec un marteau jusqu'à ce
que les guides s'enclenchent. (Voir Figure 12)
5. Fixez la fausse poignée (14) sur la porte gauche
à l'aide de deux boulons fendus et rondelles de
blocage.
MONTAGE DE L'ARMOIRE SUITE
Position ouverte Position fermée

PAGE 18 OF 18 0321 IH-7813
Figure 13
Figure 14
LISTE DES PIÈCES DE LA BASE MOBILE
MONTAGE DE LA BASE MOBILE
MONTAGE DE L'ARMOIRE SUR LA BASE
Base x 1 Roulette avec frein x 4 Boulon x 16 Rondelle de blocage
x 16
Écrou x 16
1. Alignez la plaque de roulette avec les trous pour
boulon sur la base. Insérez quatre boulons dans
la plaque de roulette à travers la base. Fixez les
boulons à l'aide des rondelles de blocage et des
écrous. (Voir Figure 13)
2. Serrez les écrous à l'aide de la clé de 14 mm.
3. Répétez l'opération pour les roulettes restantes.
REMARQUE : Avant d'installer l'armoire sur la
base mobile, vérifiez que l'armoire a été vidée
de son contenu.
1. Actionnez les freins sur toutes les quatre roulettes de
la base mobile.
2. Avec l’aide d’une autre personne, soulevez et placez
l’armoire avec soin tout en vous assurant qu’elle
repose bien au-dedans de la base. (Voir Figure 14)
1
-800-295-551
0
uline.ca
