U-Line H-8343 User manual

PAGE 1 OF 12 0321 IH-8343
H-8343
FOUR TIER LOCKER
1-800-295-5510
uline.com
TOOLS NEEDED 8mm Wrench (included)
3/8" Wrench (included)
Phillips Screwdriver
(included)
CAUTION! Some parts may have sharp
edges. Take care when handling to
avoid injury. For your safety, wear work
gloves when assembling.
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0321 IH-8343
PARTS
#DESCRIPTION QTY.
1Back 3
2Side 4
3 Rear Leg 2
4Shelf 9
5Top/Bottom Shelves 6
6 Door Frame Assembly 3
7Locker Door 12
8 Leveling Foot with Hardware 4
PRIMARY ASSEMBLY
7
6
2
3
5
5
1
4
8

PAGE 3 OF 12 0321 IH-8343
NOTE: Do not tighten bolts until unit is
completely assembled.
1. Place back (1) on a protected flat surface so that
the flanges face upward.
2. Bolt side (2) to back (1) so that side flange fits
around back (use 8 bolts and nuts, nuts to the
inside). Do not use bottom two holes; these will be
used for attaching legs in step 7. (See Figure 1)
3. Next, bolt top and bottom (5) to back and left side
panel (use 4 bolts and nuts each). Bolt shelf (4) to
left side panel. Next bolt an interior side and back
panel to the flange on the back of the first locker in
10 places.
4. Next attach a top and bottom to the first interior
side and back. Bolt shelf to the first interior side.
These will share bolts with the parts on either side of
them as shown in detail view.
5. Next attach remaining interior side and back to
flange of second back. Attach remaining top,
bottom and shelves to the interior side. Attach top
and bottom to the back. (See Figure 2)
6. Bolt remaining side (2) to the back so that side
flange fits around back. Attach side to top, bottom
and shelves. (See Figure 3)
ASSEMBLY
Figure 1
Figure 2
Figure 3
Bottom End of Locker
1
1
2
First
Locker
Interior
Sides
4
5
2
2

PAGE 4 OF 12 0321 IH-8343
7. Insert rear legs (3) into outside corner between the
bottom and the side. Bolt leg to side using two bolts
and nuts per leg. (See Figure 4)
8. Place door and frame assemblies (6and 7) over
the locker body. Make certain that body sides are
inside frames, not between the frames. Attach top
to frame header and bottom to frame sill (one bolt
each). (See Figure 5) If joining a 3-wide unit beside
another unit skip to JOINING UNITS TOGETHER.
9. With two people, being careful not to put all the
weight on the rear legs, stand unit upright and
place in desired location. Check and tighten all
permanent bolts.
JOINING UNITS TOGETHER
1. If joining a 3-wide unit beside another unit,
temporarily install a bolt and nut into the third and
sixth holes down from the top of the outer frame(s)
that will be joined to the adjacent locker frame(s).
(See Figure 6)
2. With two people, being careful not to put all the
weight on the rear legs, stand units upright and
place in desired location. Remove bolts placed
temporarily. Using those bolts, bolt adjacent units
together through frames. Check and tighten all
bolts.
NOTE: If the bolts placed temporarily are not
removed before the frames are joined side by
side, the frames will have a 1/8"gap between
them.
SECURING UNITS
1. Anchor units to wall or floor. Units are not intended
to stand free and may topple if not secured. (Units
standing back to back should be bolted together.)
CAUTION! Care must be taken to assure
that lockers are set plumb and true before
anchoring.
2. Use supplied leveling feet and hardware (8) to level
the unit. (See Figure 6)
ASSEMBLY CONTINUED
Figure 4
Figure 5
Figure 6
Frame
Header
Frame
Sill
3
6
8
7
1
-800-295-551
0
uline.com

PAGE 5 OF 12 0321 IH-8343
800-295-5510
uline.mx
LOCKER DE CUATRO
PUERTAS DE ALTO
H-8343
HERRAMIENTAS NECESARIAS
Llave de 8mm (incluida)
Llave de 3/8" (incluida)
Desarmador de Cruz
(incluido)
¡PRECAUCIÓN! Algunas partes pueden
tener bordes filosos. Debe tener
cuidado al manipularlas para evitar
lesiones. Por su seguridad utilice
guantes de trabajo cuando ensamble.

PAGE 6 OF 12 0321 IH-8343
7
6
2
3
5
5
1
4
8
PARTES
#DESCRIPCIÓN CANT.
1Posterior 3
2Lateral 4
3Pata Posterior 2
4 Repisa 9
5Repisas Superiores/Inferiores 6
6 Ensamble del Marco de la Puerta 3
7Puerta del Locker 12
8Pata Niveladora con Tornillería 4
ENSAMBLE PRINCIPAL

PAGE 7 OF 12 0321 IH-8343
1
1
2
4
5
2
2
NOTA: No apriete los pernos hasta que la
unidad esté completamente ensamblada.
1. Coloque la parte posterior (1) sobre una superficie
plana protegida de manera que los rebordes
queden hacia arriba.
2. Atornille el lateral (2) a la parte posterior (1)
de manera que el reborde del lateral encaje
alrededor de la parte posterior (use pernos y
tuercas, las tuercas hacia adentro). No use los dos
orificios inferiores; estos se usarán para acoplar las
patas en el paso 7. (Vea Diagrama 1)
3. Luego, atornille la parte superior y la parte inferior
(5) al panel lateral izquierdo (use 4 pernos y tuercas
para cada uno). Atornille la repisa (4) al panel
lateral izquierdo. Luego atornille un panel lateral
interior y uno posterior al reborde de la parte
posterior del primer locker en 10 lugares.
4. Luego fije una parte superior e inferior al primer
lateral interior y parte posterior. Atornille la repisa al
primer lateral interior. Estos compartirán pernos con
las partes a cada lado de ellos según se muestra
en detalle.
5. Luego fije el lateral interior que queda y la parte
posterior al reborde de la segunda parte posterior.
Fije las partes superior, inferior y repisas que
quedan al lateral interior. Fije la partes superior e
inferior a la parte posterior. (Vea Diagrama 2)
6. Atornille el lateral que queda (2) a la parte
posterior de manera que el reborde lateral encaje
alrededor de esta. Fije el lateral a la parte superior,
la parte inferior y las repisas. (Vea Diagrama 3)
ENSAMBLE
Diagrama 1
Diagrama 2
Diagrama 3
Extremo Inferior del Locker
Primer
Locker
Laterales
Interiores

PAGE 8 OF 12 0321 IH-8343
7. Inserte las patas posteriores (3) en la esquina exterior
entre la parte inferior y el lateral. Atornille la pata a
la parte lateral utilizando dos pernos y tuercas por
pata. (Vea Diagrama 4)
8. Coloque los ensambles de la puerta y el marco
(6 y 7) sobre el armazón del locker. Asegúrese de
que los laterales del armazón estén dentro de los
marcos, no entre los marcos. Fije la parte superior a
la cabecera del marco y la parte inferior a la solera
del marco (un perno para cada una).
(Vea Diagrama 5) Si va a juntar una unidad de 3 de
ancho con otra, pase a JUNTE UNIDADES ENTRE SÍ,
más adelante.
9. Con la ayuda de otra persona, coloque la unidad
en posición vertical en el lugar deseado, y tenga
cuidado de no poner todo el peso en las patas
posteriores. Revise y apriete todos los pernos.
JUNTE UNIDADES ENTRE SÍ
1. Si va a juntar una unidad de 3 de ancho con otra,
instale en forma temporal un perno y una tuerca
en el tercer y sexto orificio de los marcos exteriores
(contando desde arriba), que se unirán a los marcos
del locker adyacente. (Vea Diagrama 6)
2. Con la ayuda de otra persona, coloque la
unidad en posición vertical en el lugar deseado,
y tenga cuidado de no poner todo el peso en las
patas posteriores. Quite los pernos que colocó
temporalmente. Utilice esos pernos y atornille las
unidades adyacentes a través de los marcos. Revise
y apriete todos los pernos.
NOTA: Si no quita los pernos temporales antes
de que los marcos se unan entre sí, existirá una
separación de 3 mm (1/8") entre ambos.
ASEGURE LAS UNIDADES
1. Ancle las unidades a la pared o al piso. Las
unidades no están diseñadas para estar sueltas y
pueden caerse si no se aseguran. (Las unidades
acopladas por la parte trasera deben atornillarse
entre sí.)
¡PRECAUCIÓN! Asegúrese de que los lockers
estén nivelados y derechos antes de anclarlos.
2. Use las patas niveladoras y la tornillería (8)
suministradas para nivelar la unidad.
(Vea Diagrama 6)
3
6
8
7
CONTINUACIÓN DEL ENSAMBLE

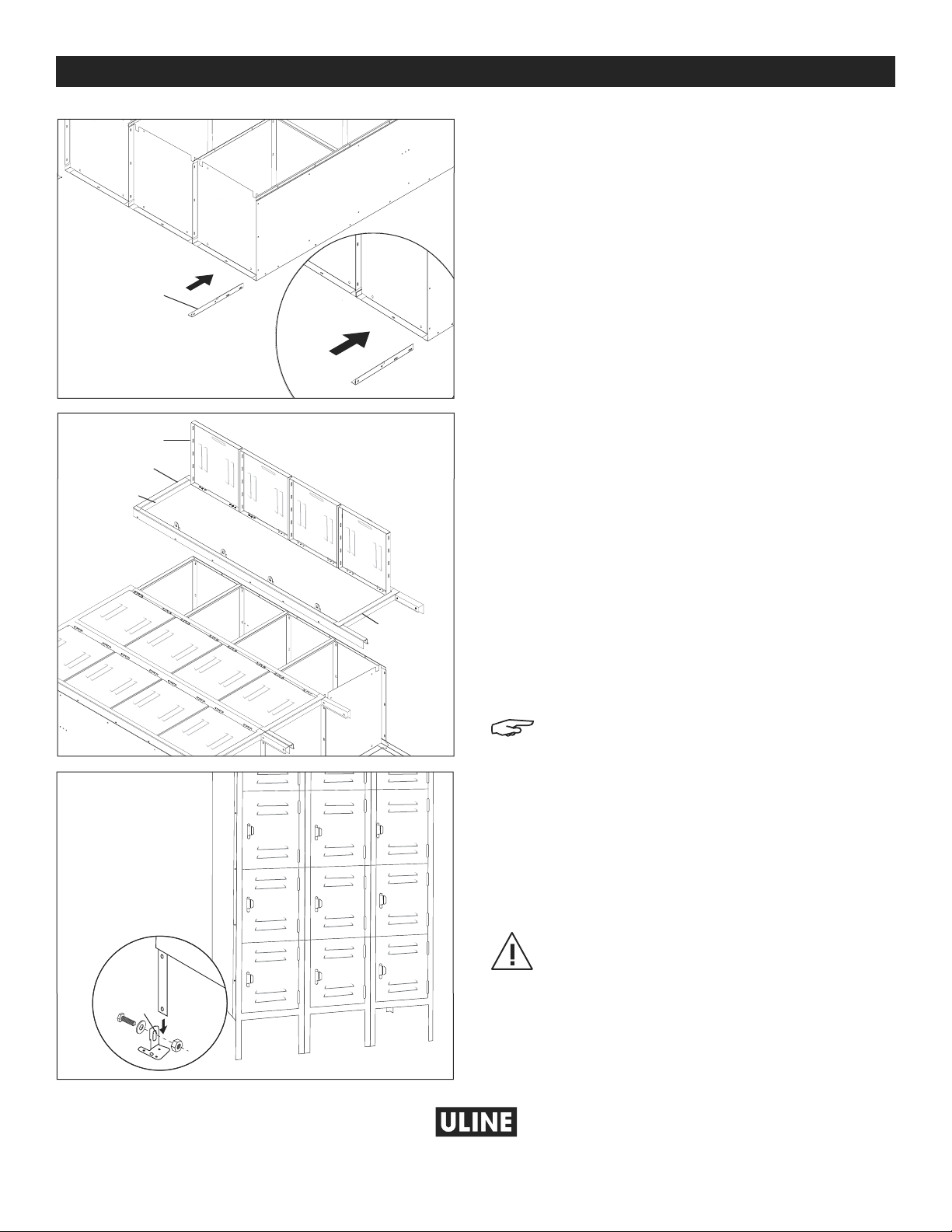

Diagrama 4
Diagrama 5
Diagrama 6
Cabecera
del Marco
Solera
del
Marco
8
00-295-551
0
uline.mx

PAGE 9 OF 12 0321 IH-8343
1-800-295-5510
uline.ca

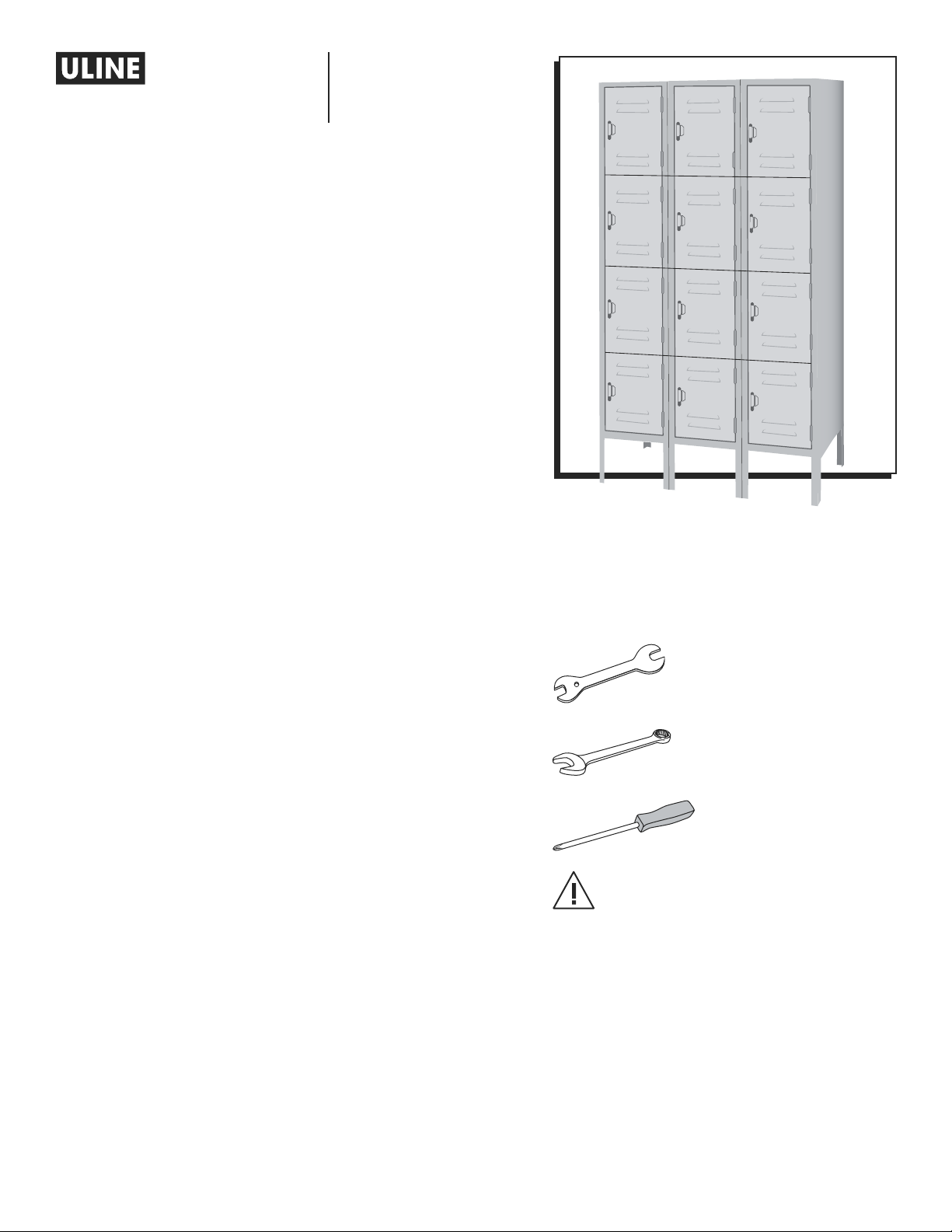

CASIER À QUATRE
RANGÉES
H-8343
OUTILS REQUIS Clé de 8 mm (inclus)
Clé de 3/8 po (inclus)
Tournevis cruciforme (inclus)
MISE EN GARDE! Certaines pièces
peuvent avoir des bords tranchants.
Prenez les précautions nécessaires
pour éviter toute blessure lors de la
manipulation. Pour votre sécurité,
portez des gants de travail lors du
montage.

PAGE 10 OF 12 0321 IH-8343
7
6
2
3
5
5
1
4
8

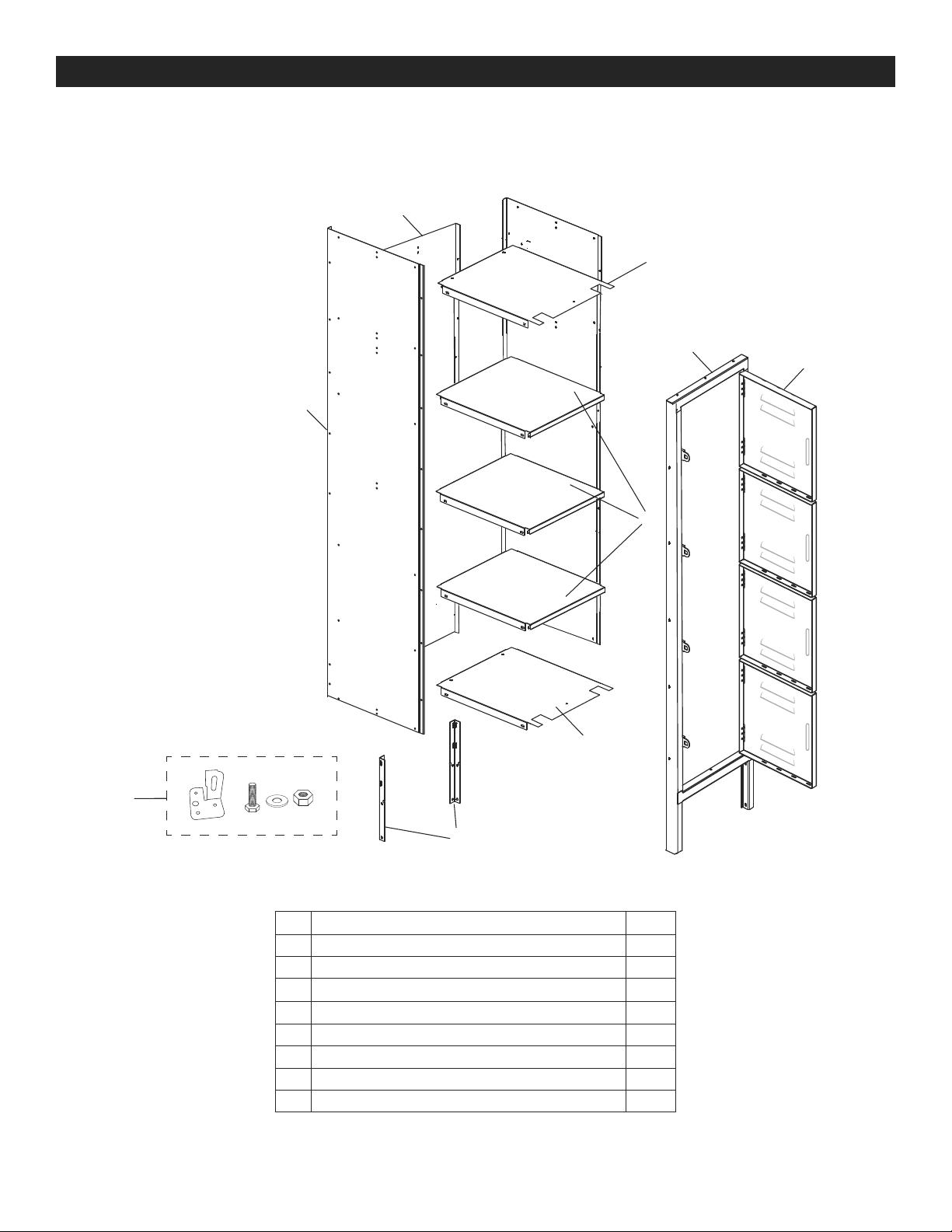

PIÈCES
#DESCRIPTION QTÉ
1Panneau arrière 3
2Panneau latéral 4
3Pied arrière 2
4Tablette 9
5Tablettes supérieure/inférieure 6
6 Ensemble de cadre de porte 3
7 Porte de casier 12
8Patte de nivellement avec matériel 4
MONTAGE INITIAL

PAGE 11 OF 12 0321 IH-8343
Figure 1
Figure 2
Figure 3
1
1
2
4
5
2
2
REMARQUE : Ne serrez pas les boulons avant
que l'unité ne soit complètement assemblée.
1. Placez le panneau arrière (1) sur une surface plane
protégée, brides vers le haut.
2. Boulonnez le panneau latéral (2) au panneau
arrière (1) de façon à ce que la bride latérale
s'ajuste autour de la partie arrière (utilisez 8 boulons
et écrous, écrous du côté intérieur). N'utilisez pas
les deux trous du bas; ils serviront à fixer les pieds à
l'étape 7. (Voir Figure 1)
3. Boulonnez ensuite les tablettes supérieure et
inférieure (5) aux panneaux arrière et latéral
gauche (utilisez 4 boulons et écrous pour chacune).
Boulonnez la tablette (4) au panneau latéral
gauche. Puis, boulonnez un panneau latéral
intérieur et un panneau arrière en 10 endroits sur la
bride située à l'arrière du premier casier.
4. Fixez ensuite une tablette supérieure et inférieure au
premier panneau latéral intérieur et au panneau
arrière. Boulonnez la tablette au premier panneau
latéral intérieur. Comme indiqué dans la vue
détaillée, les boulons viennent fixer les éléments
situés de part et d'autre des panneaux latéraux.
5. Fixez ensuite le panneau latéral intérieur et le
panneau arrière restants sur la bride située à
l'arrière du second casier. Fixez les tablettes
supérieure, inférieure et intermédiaires restantes
au panneau latéral intérieur. Fixez les tablettes
supérieure et inférieure au panneau arrière.
(Voir Figure 2)
6. Boulonnez le panneau latéral restant (2) au
panneau arrière de façon à ce que la bride
latérale s'ajuste autour de la partie arrière. Fixez le
panneau latéral aux tablettes supérieure, inférieure
et intermédiaires. (Voir Figure 3)
MONTAGE
Fond du casier
Premier
casier
Panneaux
latéraux
intérieurs

PAGE 12 OF 12 0321 IH-8343
7. Insérez les pattes arrière (3) dans les coins extérieurs
entre le panneau latéral et le bas du casier.
Boulonnez la patte au panneau latéral à l'aide de
deux boulons et écrous par patte. (Voir Figure 4)
8. Placez la porte et le cadre (6 et 7) sur la structure
du casier. Assurez-vous que les côtés de la structure
sont placés à l'intérieur des cadres et non entre les
cadres. Fixez la tablette supérieure au linteau du
cadre et la tablette inférieure au seuil du cadre (un
boulon chacun). (Voir Figure 5) Si vous rattachez une
deuxième unité à 3 colonnes, passez à la section
JOINDRE LES UNITÉS.
9. À deux personnes et en prenant soin de ne pas faire
porter l'ensemble du poids sur les pattes arrière,
soulevez l'unité à la verticale et placez-la à l'endroit
voulu. Vérifiez et serrez tous les boulons permanents.
JOINDRE LES UNITÉS
1. Si vous rattachez deux unités à 3 colonnes, installez
temporairement un boulon et un écrou dans le
troisième et le sixième trou à partir du haut du cadre
extérieur qui sera rattaché au cadre de casier
adjacent. (Voir Figure 6)
2. À deux personnes et en prenant soin de ne pas faire
porter l'ensemble du poids sur les pattes arrière,
soulevez l'unité à la verticale et placez-la à l'endroit
voulu. Retirez les boulons installés provisoirement.
Utilisez ces boulons pour boulonner les unités
adjacentes par l'entremise des cadres. Vérifiez et
serrez tous les boulons.
REMARQUE : Si les boulons installés
provisoirement ne sont pas retirés avant de
rattacher les cadres, il y aura entre eux un
écart de 3 mm (1/8 po).
FIXATION DES UNITÉS
1. Ancrez les unités au mur ou au plancher. Les unités
ne sont pas destinées à tenir debout sans ancrage
et peuvent basculer si elles ne sont pas fixées.
(Les unités se trouvant dos à dos doivent être
boulonnées ensemble.)
MISE EN GARDE! des précautions doivent être
prises pour s'assurer que les casiers sont bien
de niveau avant de les ancrer.
2. Utilisez les pattes de nivellement et le matériel (8)
fournis pour niveler l'unité. (Voir Figure 6)
Figure 4
Figure 5
Figure 6
3
6
8
7
MONTAGE SUITE
Linteau
de cadre
Seuil de
cadre
1
-800-295-551
0
uline.ca
