U-Line METRO H-10295 User manual

PAGE 1 OF 15 0223 IH-10295
METRO COLLECTION –
30" HEIGHT STORAGE CABINET
1-800-295-5510
uline.com
H-10295
Hinge x 4
J

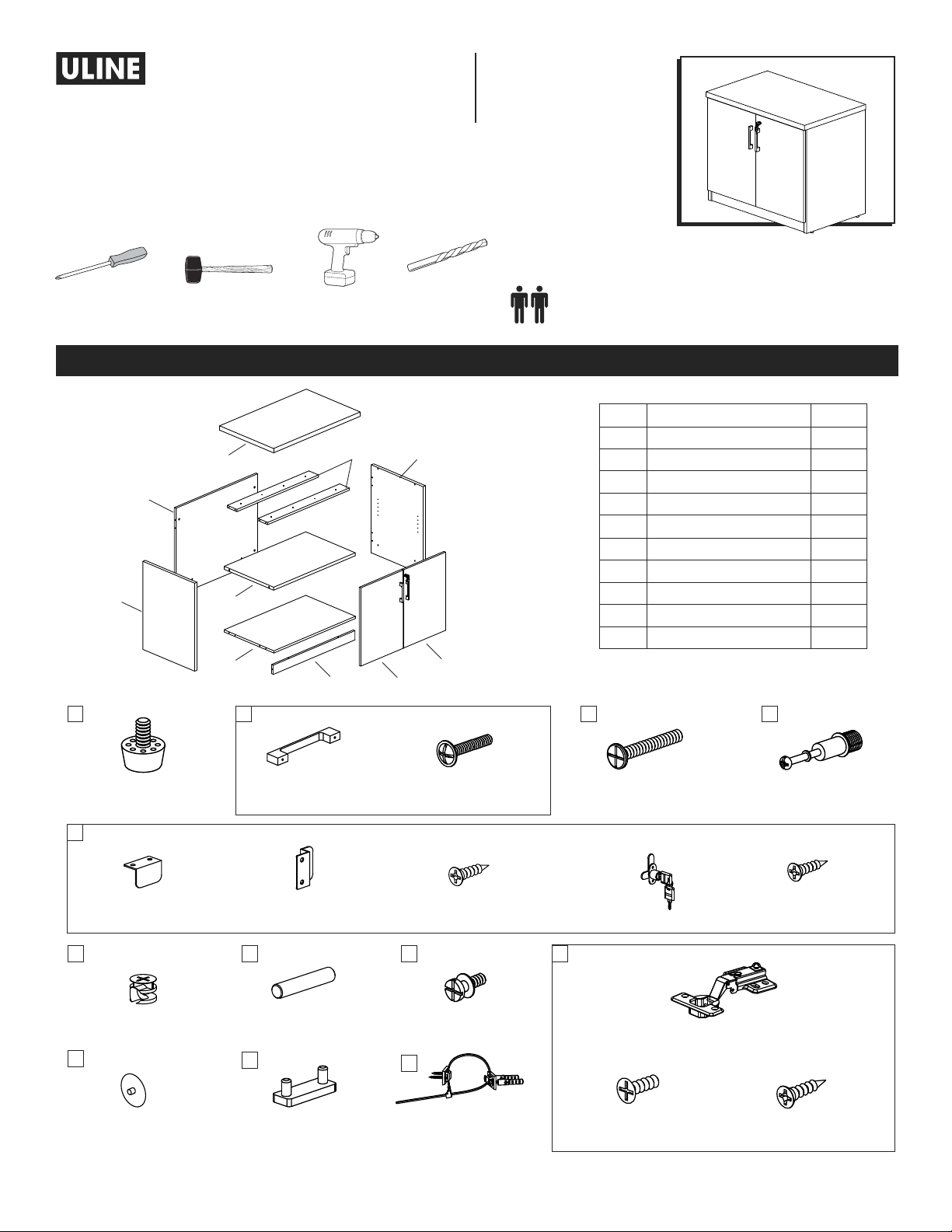

PARTS
#DESCRIPTION QTY
1Left Side Panel 1
2Right Side Panel 1
3Top Panel 1
4Bottom Panel 1
5Back Panel 1
6Skirt Panel 1
7Shelf 1
8Left Door 1
9 Right Door 1
10 Support Beam 2
2
1
5
7
4
8
10
3
9
6
TOOLS NEEDED
Phillips
Screwdriver
Drill
(Optional)
5/16" Drill Bit
(Optional)
Rubber Mallet Two Person Assembly
Recommended
STORAGE CABINET PARTS
Adjustable Glide x 4 Metal Handle x 2
L-Bracket x 1
Dowel x 12
M4 x 22 mm Bolt x 4
S-Bracket x 1
Shelf Dowel x 4
M6 x 30 mm Bolt x 8
M3 x 12 mm Screw x 4
Cam Lock Cap x 18
Lock x 1
Cam Lock Pin x 18
A
Cam Lock x 18
E
M3.5 x 16 mm Screw x 2
B
F
G H
C
I
Door Plug x 1
K
D
M4 x 10 mm Bolt x 8 M3.5 x 14 mm Screw x 16Wall Anchor Kit x 1
R
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.

PAGE 2 OF 15 0223 IH-10295

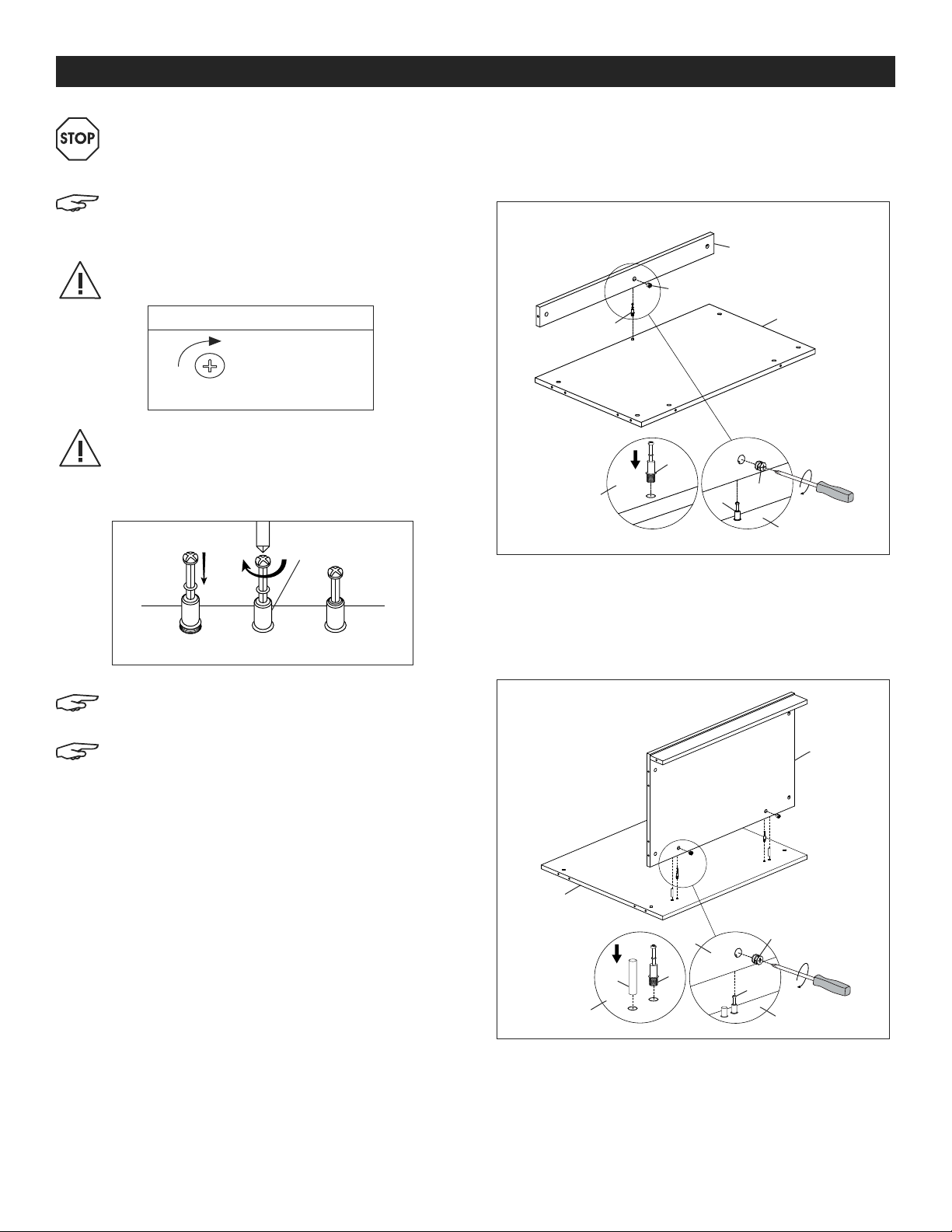

ASSEMBLY
For H-10306 and H-10307 storage credenza
assembly, refer to instructions included with
H-10308 storage credenza top and side frames.
NOTE: Assemble unit on a smooth, non-marring
surface to prevent scratching. Check that all
parts are included.
IMPORTANT! Turn cam lock 1/4 to the right
to lock.
IMPORTANT: Function of Cam Lock
1/4 Right Turn
for Locking
Make sure the arrow is pointing upward
before inserting into the panel's hole.
IMPORTANT! Cam lock pins must be tightened
once inserted into panel. To tighten cam lock
pins, grasp lower part of cam lock pin and
tighten using a Phillips screwdriver.
Hold while
tightening
TIGHTENING OF CAM LOCK PINS
NOTE: Use Phillips screwdriver to tighten cam
locks, cam lock pins and screws.
NOTE: Cam lock caps (I) can be applied once
cam locks are tightened for a finished look.
1. Install one cam lock pin (D) in bottom panel (4).
Insert one cam lock (E) into corresponding hole
in skirt panel (6). Fit bottom panel and skirt panel
together and tighten cam locks. (See Figure 1)
4
Figure 1
6
4
E
D
D
DE
4
4
2. Install two cam lock pins (D) and two dowels (G)
in back panel (5). Insert two cam locks (E) into
corresponding holes in bottom panel (4). Fit back
panel and bottom panel together and tighten cam
locks. (See Figure 2)
4
5
D
GD
Figure 2
E
55
4

PAGE 3 OF 15 0223 IH-10295
ASSEMBLY CONTINUED

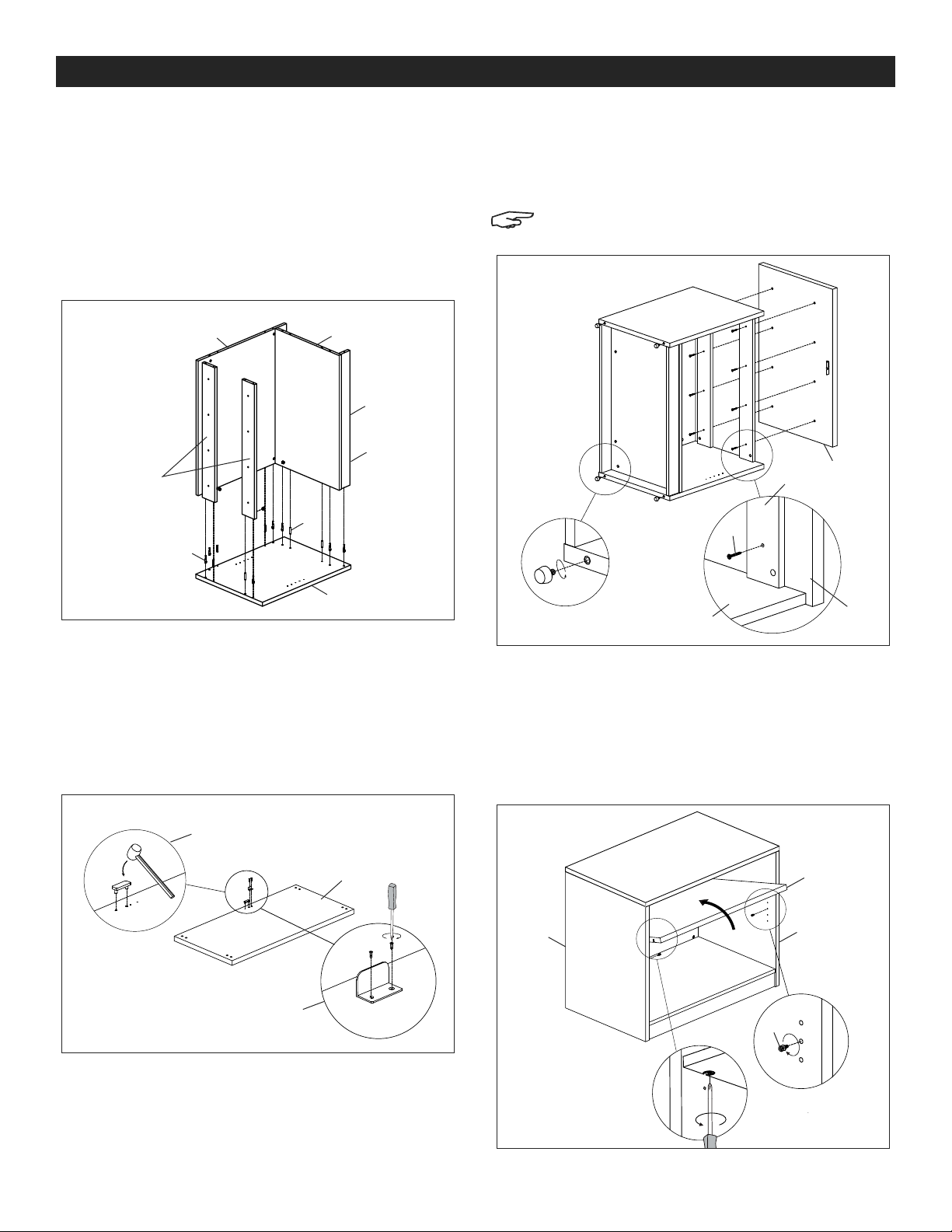

3. Install seven cam lock pins (D) and six dowels (G)
in left side panel (1). Insert seven cam locks (E) into
corresponding holes in back panel (5), bottom
panel (4), skirt panel (6) and top support beams (10).
Fit left side panel together with back panel, bottom
panel, skirt panel and top support beams and
tighten cam locks. Repeat for right side panel (2).
(See Figure 3)
6
4
10
Figure 3
1
5
D
G
4. Align holes on L-bracket (F) with pre-drilled holes in
top panel (3). Insert two M3 x 12 mm screws (F) and
attach using a Phillips screwdriver or drill. Align holes
on door plug (K) with pre-drilled holes in top panel
and gently tap with a rubber mallet to insert.
(See Figure 4)
Figure 4
3
F
K
5. Attach top panel (3) to support beams using eight
M6 x 30 mm bolts (C). (See Figure 5)
6. Mount adjustable glides (A) to bottom of side panels.
(See Figure 5)
NOTE: Glides can be adjusted to compensate
for uneven floors.
Figure 5
3
3
C
2
10
7. Set cabinet upright. Insert four shelf dowels (H) into
corresponding holes in side panels (1, 2). Place
shelf (7) inside cabinet and ensure shelf supports
lower onto shelf dowels. Tighten shelf supports in
underside of shelves for a secure fit. (See Figure 6)
1
7
2
H
4
Figure 6
E

PAGE 4 OF 15 0223 IH-10295

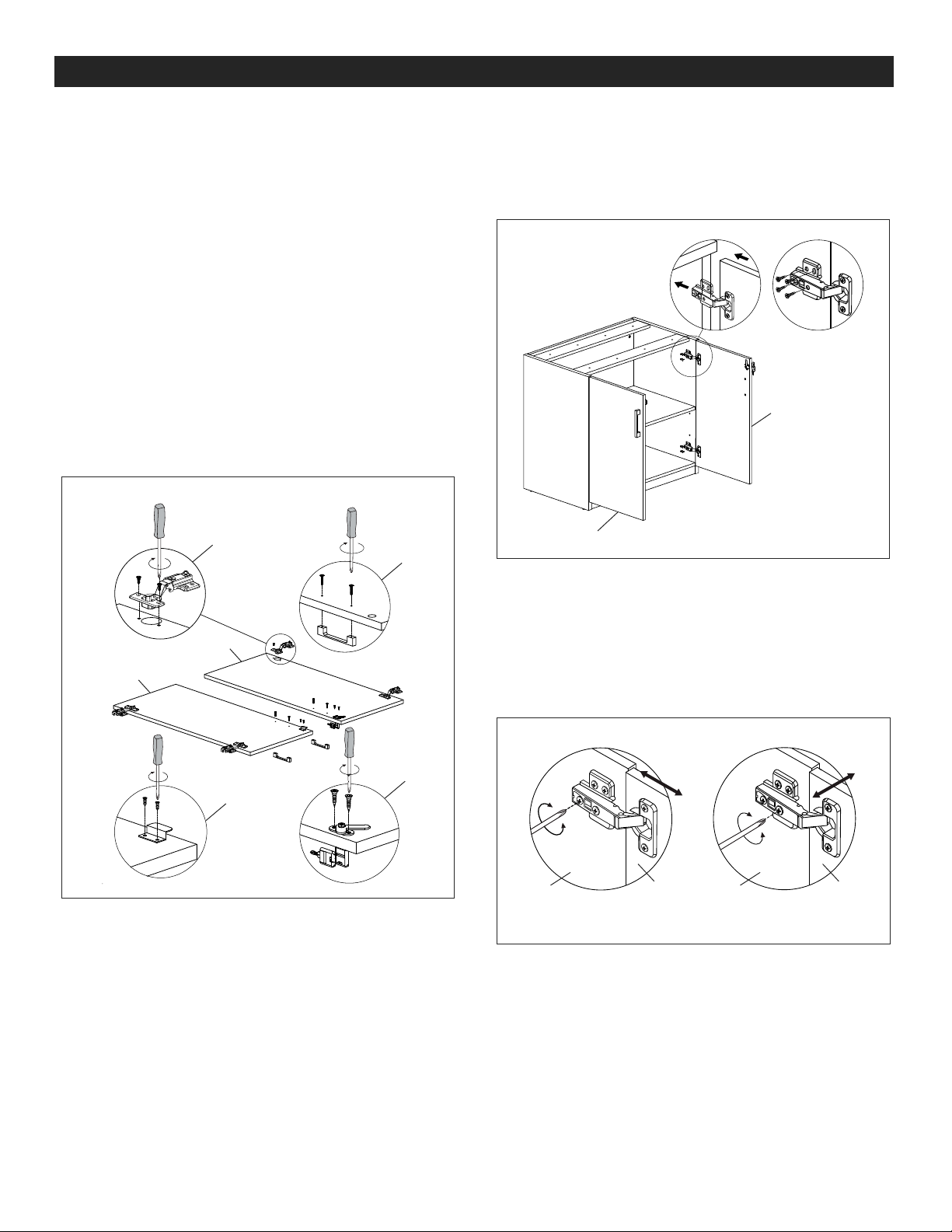

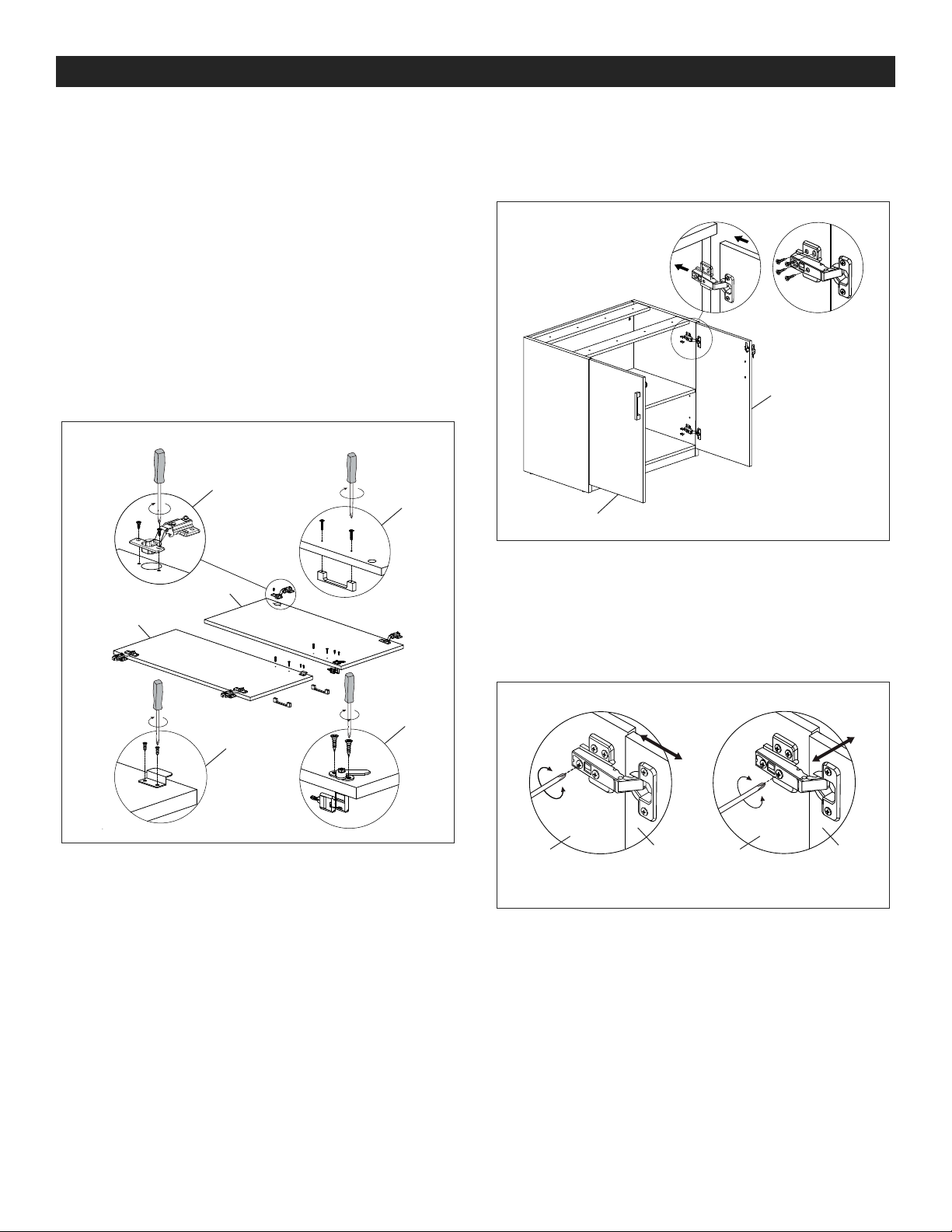

8. Place left door (8) and right door (9) panels on a
smooth, non-marring surface to prevent scratching.
Align holes in hinge (J) with pre-drilled holes in door
panels. Insert two M4 x 10 mm bolts (J) and tighten.
Repeat for three remaining hinges.
(See Figure 7)
9. Attach handles (B) to the outside of the door panels
using four M4 x 22 mm bolts (B). (See Figure 7)
10. Align holes on S-bracket (F) with pre-drilled holes in
top of left door (8). Insert two M3 x 12 mm screws (F)
and tighten. (See Figure 7)
11. Align holes on lock (F) with pre-drilled holes in right
door. Insert two M3.5 x 16 mm screws (F) and tighten.
(See Figure 7)
Figure 7
J
8
9
B
F
F
12. Using two people, hold door panel in line with side
panel. Attach hinge (J) to inside of side panels
using four M3.5 x 14 mm screws (J). Repeat for three
remaining hinges. (See Figure 8)
8
9
Figure 8
13. Once door panels are attached, hinge may
need to be adjusted to align the doors. To adjust
the depth of the doors, tighten or loosen the rear
screw in the hinge. To adjust the angle of the doors,
tighten or loosen the center screw in the hinge.
(See Figure 9)
Figure 9
Door Depth Door Angle
Side
Panel Side Panel DoorDoor
ASSEMBLY CONTINUED

PAGE 5 OF 15 0223 IH-10295
ASSEMBLY CONTINUED

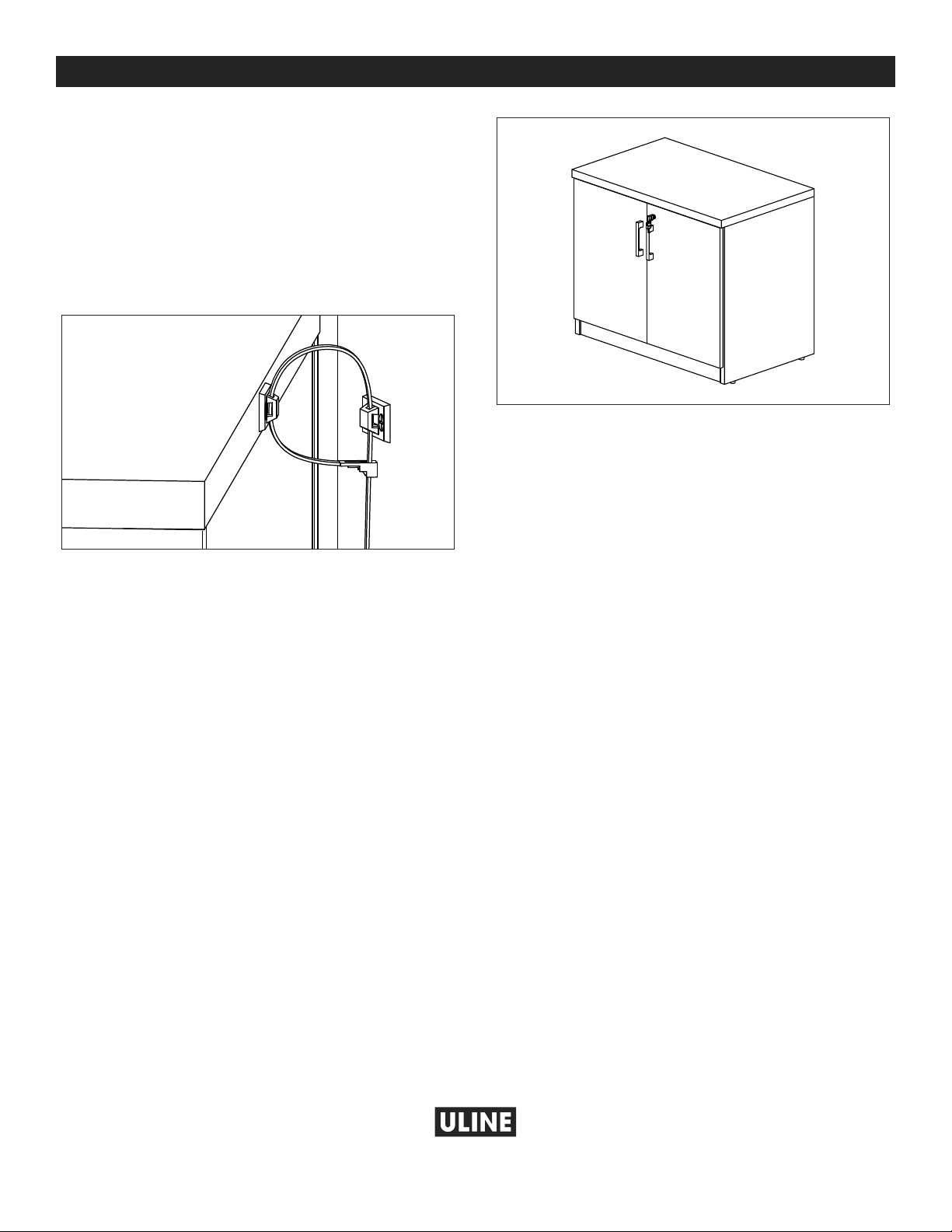

14. Attach one bracket of wall anchor to back of top
of cabinet using two M4 x 20 mm bolts. Mark holes
on wall where plastic anchors will be located. Drill
holes using 5/16" drill bit. Mount remaining bracket of
wall anchor to wall with two M4 x 40 mm
bolts and two plastic anchors. Tighten cable tie
to prevent tipping. Repeat for remaining side of
storage cabinet. (See Figure 10)
Figure 10
Top
Wall
Back
Completed Assembly
1
-800-295-551
0
uline.com

PAGE 6 OF 15 0223 IH-10295
COLECCIÓN METROPOLITANA –
GABINETE PARA ALMACENAMIENTO
DE 30" DE ALTURA
800-295-5510
uline.mx
H-10295
PARTES
#DESCRIPCIÓN CANT.
1Panel Lateral Izquierdo 1
2Panel Lateral Derecho 1
3Panel Superior 1
4Panel Inferior 1
5Panel Posterior 1
6Moldura 1
7 Repisa 1
8Puerta Izquierda 1
9Puerta Derecha 1
10 Viga de Soporte 2
2
1
5
7
4
8
10
3
9
6
HERRAMIENTAS NECESARIAS
Desarmador
de Cruz
Taladro
(Opcional)
Broca de 5/16"
(Opcional)
Mazo de Caucho Se Recomienda Armar
Entre Dos Personas
PARTES DEL GABINETE PARA ALMACENAMIENTO
4 Tapas Niveladoras 2 Asas de Metal
1 Soporte en L
12 Taquetes
4 Pernos M4 x 22 mm
1 Soporte en S
4 Taquetes para Repisa
8 Pernos M6 x 30 mm
4 Tornillos M3 x 12 mm 1 Cerradura
18 Pasadores para
Tuercas Minifix
A
18 Tuercas Minifix
E
2 Tornillos M3.5 x 16 mm
B
F
G H
C D
4 Bisagras
J
18 Tapas para Tuercas Minifix
I
1 Tapón para Puerta
K
8 Pernos M4 x 10 mm 16 Tornillos M3.5 x 14 mm1 Kit de Anclaje
para Pared
R

PAGE 7 OF 15 0223 IH-10295

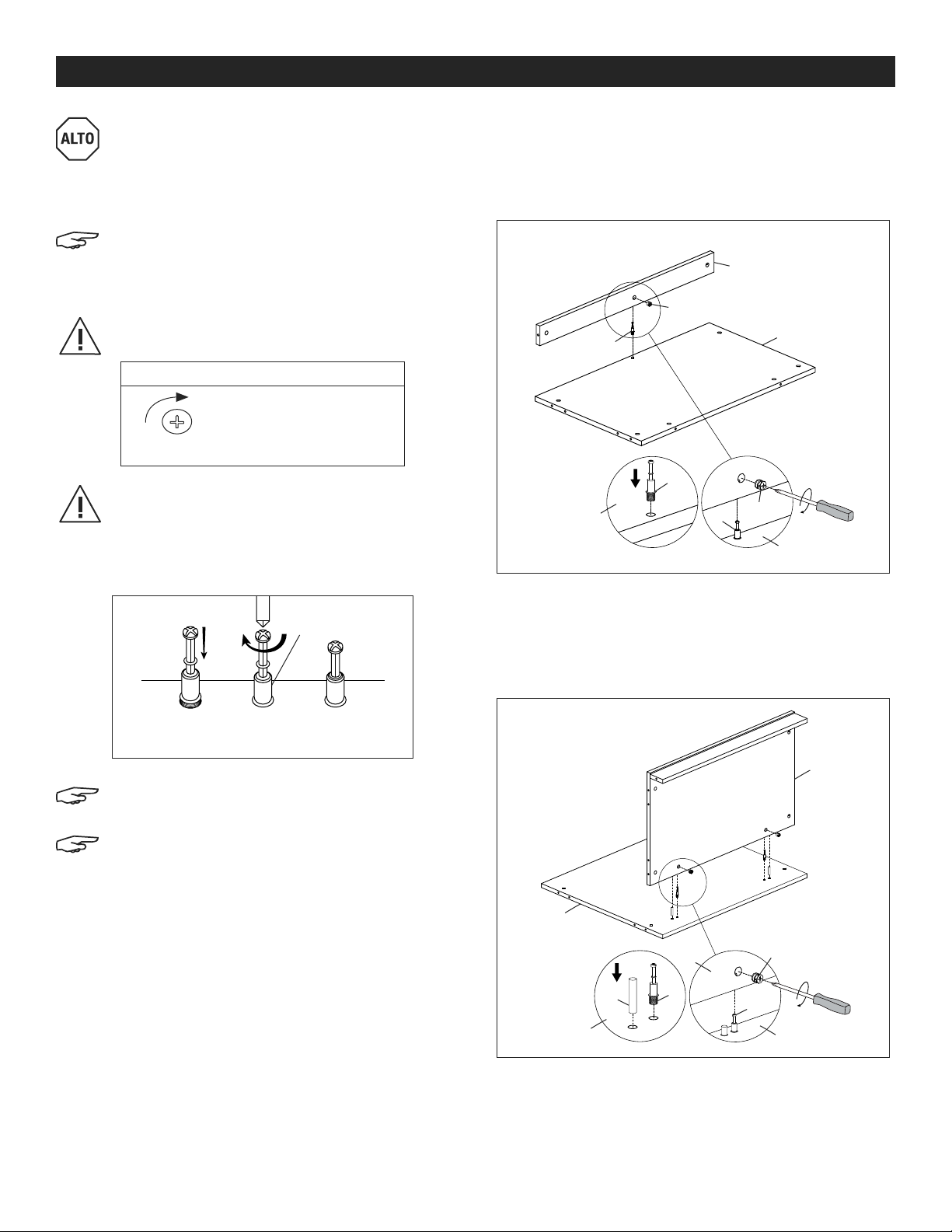

ENSAMBLE
Para el ensamble de la credenza para
almacenamiento H-10306 y H-10307, consulte
las instrucciones incluidas con los armazones
superior y laterales de la credenza de
almacenamiento H-10308.
NOTA: Ensamble la unidad sobre una
superficie lisa que no deje marcas para evitar
rayones. Verifique que todas las partes estén
incluidas.
¡IMPORTANTE! Gire la tuerca minifix 1/4 a la
derecha para asegurarla.
IMPORTANTE: Función de la Tuerca Minifix
Asegúrese de que la flecha apunte hacia arriba
antes de insertarla en el orificio del panel.
Gírela 1/4 de posición a la
Derecha para asegurarla.
¡IMPORTANTE! Los pasadores para tuercas
minifix se deben apretar una vez que se
hayan insertado en el panel. Para apretar
los pasadores, sostenga la parte inferior del
pasador y apriete con el desarmador de cruz.
APRIETE LOS PASADORES
DE TUERCA MINIFIX
NOTA: Use un desarmador de cruz para apretar
las tuercas y pasadores minifix y los tornillos.
NOTA: Puede colocar las tapas de las tuercas
minifix (I) una vez que las haya apretado para
darle una apariencia terminada.
1. Instale un pasador para tuerca minifix (D) en el
panel inferior (4). Inserte una tuerca minifix (E) en
el orificio correspondiente de la moldura (6). Junte
el panel inferior a la moldura y apriete las tuercas
minifix. (Vea Diagrama 1)
4
Diagrama 1
6
4
E
D
D
DE
4
4
2. Instale dos pasadores para tuercas minifix (D) en el
panel posterior (5). Inserte dos tuercas minifix (E) en
los orificios correspondientes del panel inferior (4).
Junte los paneles posterior e inferior y apriete las
tuercas minifix. (Vea Diagrama 2)
4
5
D
GD
Diagrama 2
E
55
4
Sostenga mientras
aprieta

PAGE 8 OF 15 0223 IH-10295
CONTINUACIÓN DEL ENSAMBLE

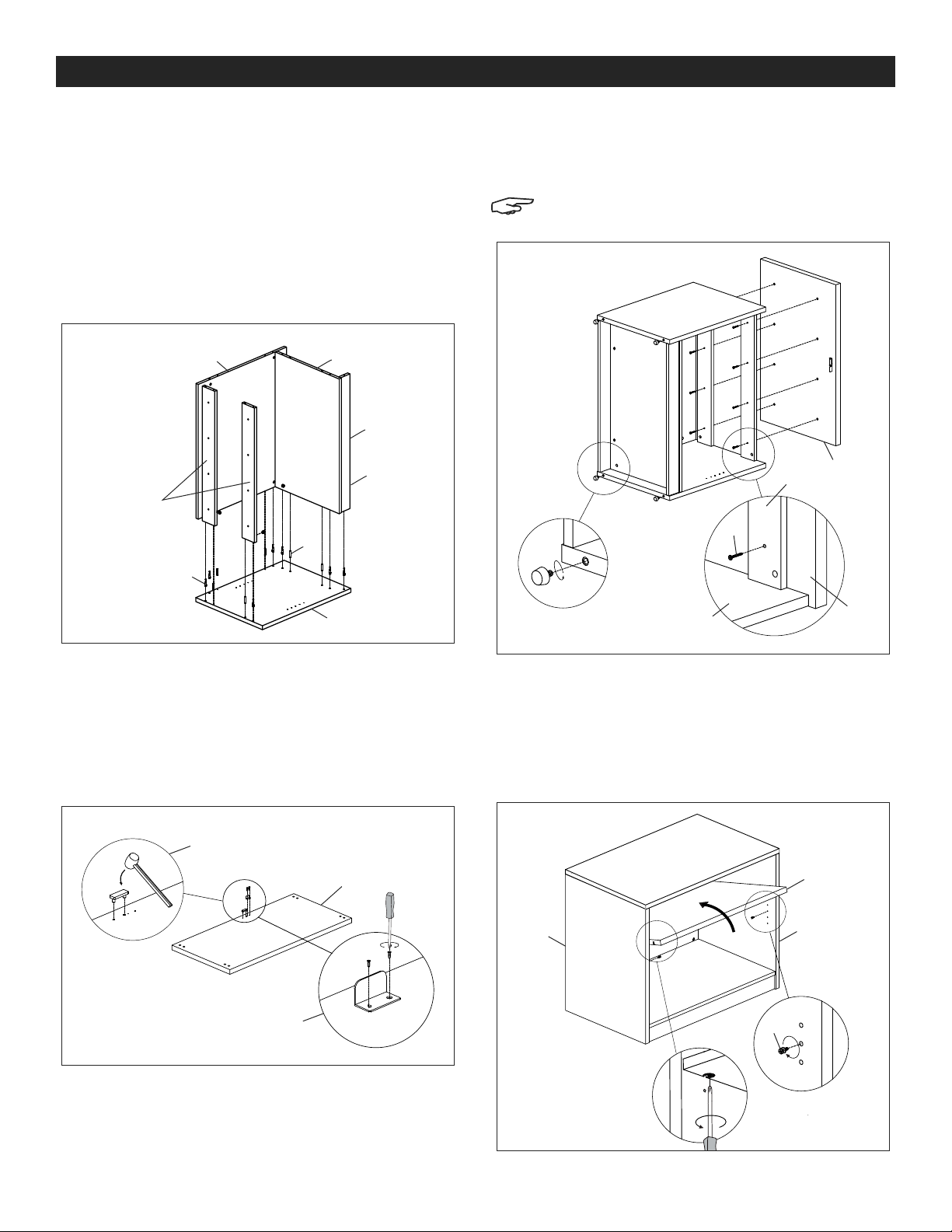

3. Instale siete pasadores para tuercas minifix (D) y
seis taquetes (G) en el panel lateral izquierdo (1).
Inserte las siete tuercas minifix (E) en los orificios
correspondientes del panel posterior (5), panel
inferior (4), moldura (6) y las vigas de soporte
superior (10). Junte el panel lateral izquierdo con el
panel posterior, panel inferior, moldura y vigas de
soporte superior y apriete las tuercas minifix. Repita
la operación con el panel lateral derecho (2).
(Vea Diagrama 3)
6
4
10
Diagrama 3
1
5
D
G
E
4. Alinee los orificios en el Soporte en L (F) con los
orificios preperforados en el panel superior (3).
Inserte dos tornillos M3 x 12 mm (F) y fíjelos utilizando
un desarmador de cruz o taladro. Alinee los
orificios del tapón para puerta (K) con los orificios
preperforados en el panel superior y golpéelo
ligeramente con un mazo de caucho para
insertarlo. (Vea Diagrama 4)
Diagrama 4
3
F
K
5. Fije el panel superior (3) a las vigas de soporte
utilizando ocho pernos M6 x 30 mm (C).
(Vea Diagrama 5)
6. Instale las tapas niveladoras (A) en la parte inferior
de los paneles laterales. (Vea Diagrama 5)
NOTA: Las tapas niveladoras se pueden ajustar
en los pisos irregulares.
Diagrama 5
3
3
C
2
10
7. Levante el gabinete. Inserte cuatro taquetes para
repisa (H) en los orificios correspondientes de los
paneles laterales (1,2). Coloque la repisa (7) dentro
del gabinete y asegúrese de que los soportes para
repisa descansen sobre los taquetes. Apriete los
soportes de las repisas debajo de ellas para un
ajuste seguro. (Vea Diagrama 6)
1
7
2
H
4
Diagrama 6

PAGE 9 OF 15 0223 IH-10295
CONTINUACIÓN DEL ENSAMBLE
8. Coloque los paneles de la puerta izquierda (8) y
derecha (9) sobre una superficie lisa que no deje
marcas para evitar rayones. Alinee los orificios en
la bisagra (J) con los orificios preperforados en los
paneles de las puertas. Inserte dos pernos M4 x 10
mm (J) y apriételos. Repita para las tres bisagras
restantes. (Vea Diagrama 7)
9. Fije las asas (B) al exterior de los paneles de las
puertas utilizando cuatro pernos M4 x 22 mm (B).
(Vea Diagrama 7)
10. Alinee los orificios del Soporte en S (F) con los
orificios preperforados de la puerta izquierda
superior (8). Inserte dos pernos M3 x 12 mm (F) y
apriete. (Vea Diagrama 7)
11. Alinee los orificios del seguro (F) con los orificios
preperforados de la puerta derecha. Inserte dos
pernos M3.5 x 16 mm (F) y apriete. (Vea Diagrama 7)
Diagrama 7
J
8
9
B
F
F
12. Entre dos personas, alinee el panel de la puerta
con el panel lateral. Fije la bisagra (J) a la parte
interior de los paneles laterales utilizando cuatro
tornillos M3.5 x 14 mm (J). Repita la operación en
las tres bisagras restantes. (Vea Diagrama 8)
8
9
Diagrama 8
13. Cuando los paneles de las puertas estén unidos,
la bisagra puede requerir un ajuste para que las
puertas se alineen. Para ajustar la profundidad de
las puertas, apriete o afloje el tornillo posterior en
la bisagra. Para ajustar el ángulo de las puertas,
apriete o afloje el tornillo central en la bisagra.
(Vea Diagrama 9)
Diagrama 9
Profundidad de la Puerta Ángulo de la Puerta
Panel
Lateral Panel Lateral Puerta
Puerta

PAGE 10 OF 15 0223 IH-10295
CONTINUACIÓN DEL ENSAMBLE
8
00-295-551
0
uline.mx
14. Fije un taquete para pared a la parte posterior del
archivero superior con dos pernos M4 x 20 mm.
Marque los orificios en la pared donde se
colocarán los taquetes de plástico. Perfore los
orificios utilizando una broca de 5/16". Instale el
soporte restante del anclaje en la pared con dos
pernos M4 x 40 mm y dos taquetes de plástico.
Apriete el cincho para evitar que se vuelque. Repita
para el lado restante de la credenza.
(Vea Diagrama 10)
Diagrama 10
Parte
Superior
Pared
Parte
Posterior
Ensamble Terminado

PAGE 11 OF 15 0223 IH-10295
1-800-295-5510
uline.ca
H-10295
COLLECTION METRO – ARMOIRE
DE RANGEMENT – 30 PO DE HAUTEUR
PIÈCES
#DESCRIPTION QTÉ
1Panneau latéral gauche 1
2Panneau latéral droit 1
3Panneau supérieur 1
4Panneau inférieur 1
5Panneau arrière 1
6 Panneau de base 1
7Tablette 1
8Porte gauche 1
9Porte droite 1
10 Barre de support 2
2
1
5
7
4
8
10
3
9
6
OUTILS REQUIS
Tournevis
cruciforme
Perceuse
(optionnel)
Mèche de perceuse
de 5/16 po
(optionnel)
Maillet en
caoutchouc
Montage à deux
personnes recommandé
PIÈCES DE L'ARMOIRE DE RANGEMENT
Patin réglable x 4 Poignée en métal x 2
Support en L x 1
Cheville x 12
Boulon M4x10mm x 8
Boulon M4x22mm x 4
Support en S x 1
Cheville de tablette x 4
Vis M3.5 x 14 mm x 16
Boulon M6x30mm x 8
Vis M3x12mm x 4
Cache pour
excentrique x 18
Serrure x 1
Goujon d'excentrique x 18
A
Excentrique x 18
E
Vis M3.5 x 16 mm x 2
B
F
G H
C
Bouchon de porte x 1
D
Charnière x 4
Matériel d'ancrage
mural x 1
J
IKR

PAGE 12 OF 15 0223 IH-10295

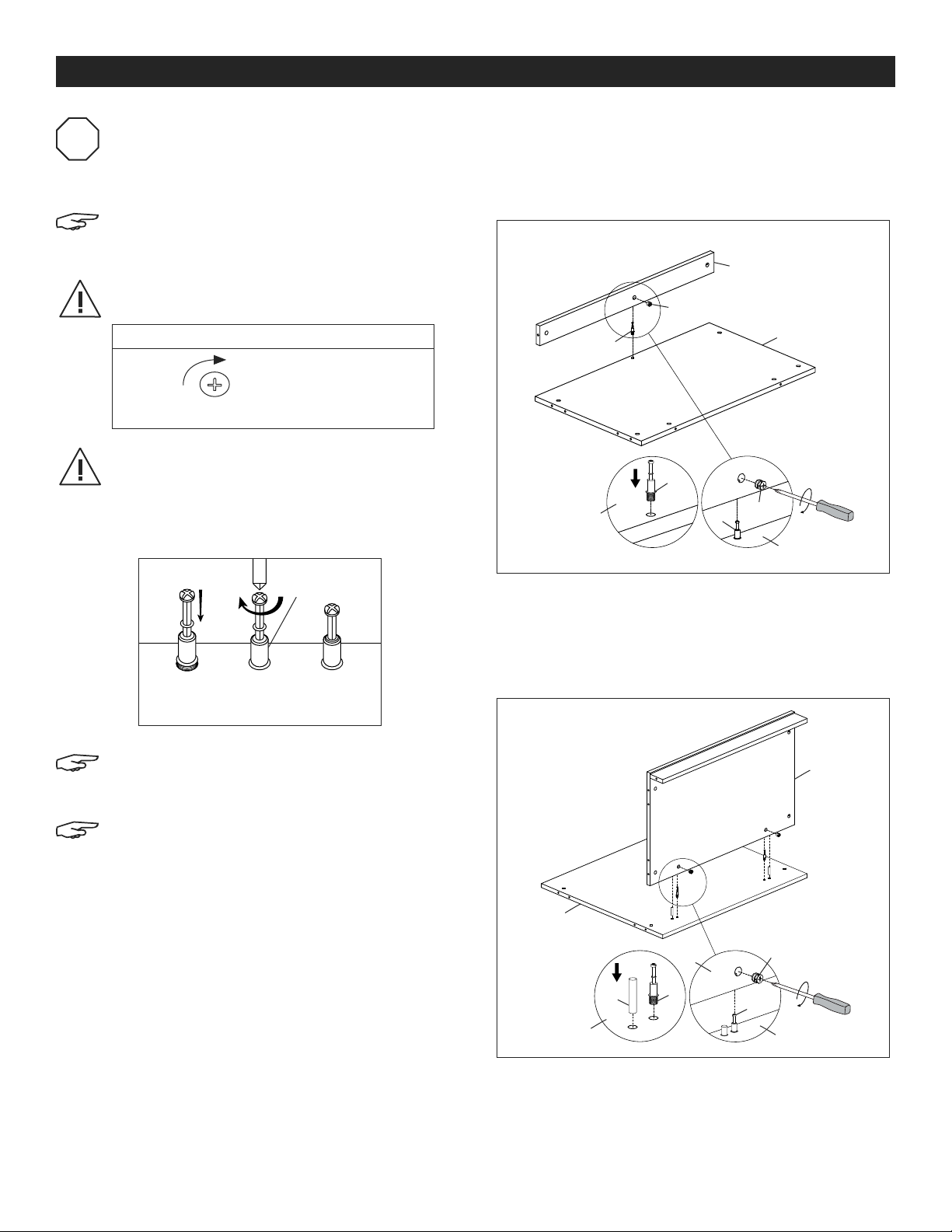

MONTAGE
Pour le montage des bahuts de rangement
H-10306 et H-10307, reportez-vous aux
instructions fournies avec la surface/le cadre
du bahut de rangement H-10308.
REMARQUE: Montez le meuble sur une surface
lisse qui ne marque pas afin d'éviter les rayures.
Vérifiez que toutes les pièces sont incluses.
IMPORTANT! Tournez l'excentrique de 1/4 de
tour vers la droite pour le verrouiller.
IMPORTANT : Fonctionnement des excentriques
Vérifiez que la flèche pointe vers le haut avant
de l’insérer dans le trou du panneau.
1/4 de tour vers la
droite pour verrouiller
IMPORTANT! Les goujons d'excentrique doivent
être serrés après insertion dans le panneau.
Pour serrer les goujons d'excentrique, saisissez
la partie inférieure du goujon et serrez avec un
tournevis cruciforme.
SERRAGE DES GOUJONS
D'EXCENTRIQUE
REMARQUE: Utilisez le tournevis cruciforme
pour serrer les excentriques, les goujons
d'excentrique et les vis.
REMARQUE: Une fois que les excentriques
ont été serrés, les caches pour excentrique (I)
peuvent être installés pour donner un aspect
fini.
1. Installez un goujon d'excentrique (D) dans le
panneau inférieur (4). Insérez un excentrique (E)
dans le trou correspondant du panneau de base (6).
Assemblez les panneaux inférieur et de base et
serrez les excentriques. (Voir Figure 1)
4
Figure 1
6
4
E
D
D
DE
4
4
2. Installez deux goujons d'excentrique (D) dans le
panneau arrière (5). Insérez deux excentriques (E)
dans les trous correspondants du panneau
inférieur (4). Assemblez les panneaux arrière et
inférieur et serrez les excentriques. (Voir Figure 2)
4
5
D
GD
Figure 2
E
55
4
ARRÊT
Tenir lors
du serrage

PAGE 13 OF 15 0223 IH-10295
MONTAGE SUITE
3. Installez sept goujons d'excentrique (D) et six
chevilles (G) dans le panneau latéral gauche (1).
Insérez sept excentriques (E) dans les trous
correspondants du panneau arrière (5), du
panneau inférieur (4), du panneau de base (6) et
des barres de support supérieures (10). Assemblez le
panneau latéral gauche avec les panneaux arrière,
inférieur et de base, ainsi que les barres de support
supérieures, puis serrez les excentriques. Répétez la
procédure pour le panneau latéral droit (2).
(Voir Figure 3)
6
4
10
Figure 3
1
5
D
G
E
4. Alignez les trous du support en L (F) sur les trous
prépercés du panneau supérieur (3). Insérez deux
vis M3 x 12 mm (F) et serrez-les avec le tournevis
cruciforme ou la perceuse. Alignez les trous du
bouchon de porte (K) sur les trous prépercés du
panneau supérieur et insérez-le avec précaution
avec un maillet en caoutchouc. (Voir Figure 4)
Figure 4
3
F
K
5. Fixez le panneau supérieur (3) aux barres de support
avec huit boulons M6 x 30 mm (C). (Voir Figure 5)
6. Insérez les patins réglables (A) au bas des panneaux
latéraux. (Voir Figure 5)
REMARQUE: Les patins peuvent être réglés
pour compenser les inégalités des planchers.
Figure 5
3
3
C
2
10
7. Placez l'armoire à la verticale. Insérez quatre chevilles
de tablette (H) dans les trous correspondants des
panneaux latéraux (1, 2). Placez la tablette (7) dans
l'armoire et assurez-vous que les supports de tablette
sont correctement positionnés sur les chevilles de
tablette. Serrez les supports de tablette sous les
tablettes pour bien les ajuster. (Voir Figure 6)
1
7
2
H
4
Figure 6

PAGE 14 OF 15 0223 IH-10295
MONTAGE SUITE
J
8. Placez les portes gauche (8) et droite (9) sur une
surface lisse qui ne marque pas pour éviter les
rayures. Alignez les trous de charnière (J) sur les
trous prépercés des panneaux de porte. Insérez
deux boulons M4 x 10 mm (J), puis serrez. Répétez
l'opération pour les trois autres charnières.
(Voir Figure 7)
9. Fixez les poignées (B) sur la partie extérieure des
portes avec quatre boulons M4x22mm(B).
(Voir Figure 7)
10. Alignez les trous du support en S (F) sur les trous
prépercés en haut de la porte gauche (8). Insérez
deux vis M3 x 12 mm (F), puis serrez. (Voir Figure 7)
11. Alignez les trous de la serrure (F) sur les trous
prépercés de la porte droite. Insérez deux vis
M3.5 x 16 mm (F), puis serrez. (Voir Figure 7)
Figure 7
J
8
9
B
F
F
12. À deux, tenez la porte au niveau du panneau
latéral. Fixez la charnière (J) à l’intérieur des
panneaux latéraux avec quatre vis M3.5 x 14 mm (J).
Répétez l'opération pour les trois autres charnières.
(Voir Figure 8)
8
9
Figure 8
13. Une fois les portes fixées, il peut être nécessaire
d'ajuster les charnières pour aligner les portes. Pour
régler la profondeur des portes, serrez ou desserrez
la vis arrière de la charnière. Pour régler l'angle
des portes, serrez ou desserrez la vis centrale de la
charnière. (Voir Figure 9)
Figure 9
Profondeur de la porte Angle de la porte
Panneau
latéral Panneau latéral
Porte Porte

PAGE 15 OF 15 0223 IH-10295
1
-800-295-551
0
uline.ca
MONTAGE SUITE
14. Fixez un support d'ancrage mural sur la partie
supérieure arrière de l'armoire avec deux boulons
M4 x 20 mm. Marquez l'emplacement des trous sur
le mur pour les ancrages en plastique. Percez les
trous en vous servant d'une mèche de perceuse
de 5/16 po. Fixez l'autre support d'ancrage mural
au mur avec deux boulons M4 x 40 mm et deux
ancrages en plastique. Serrez l'attache-câble pour
empêcher tout basculement. Répétez l'opération
pour l'autre côté de l'armoire. (Voir Figure 10)
Figure 10
Mur
Arrière
Montage complété
Partie
supérieure
