U-Line H-7606 User manual

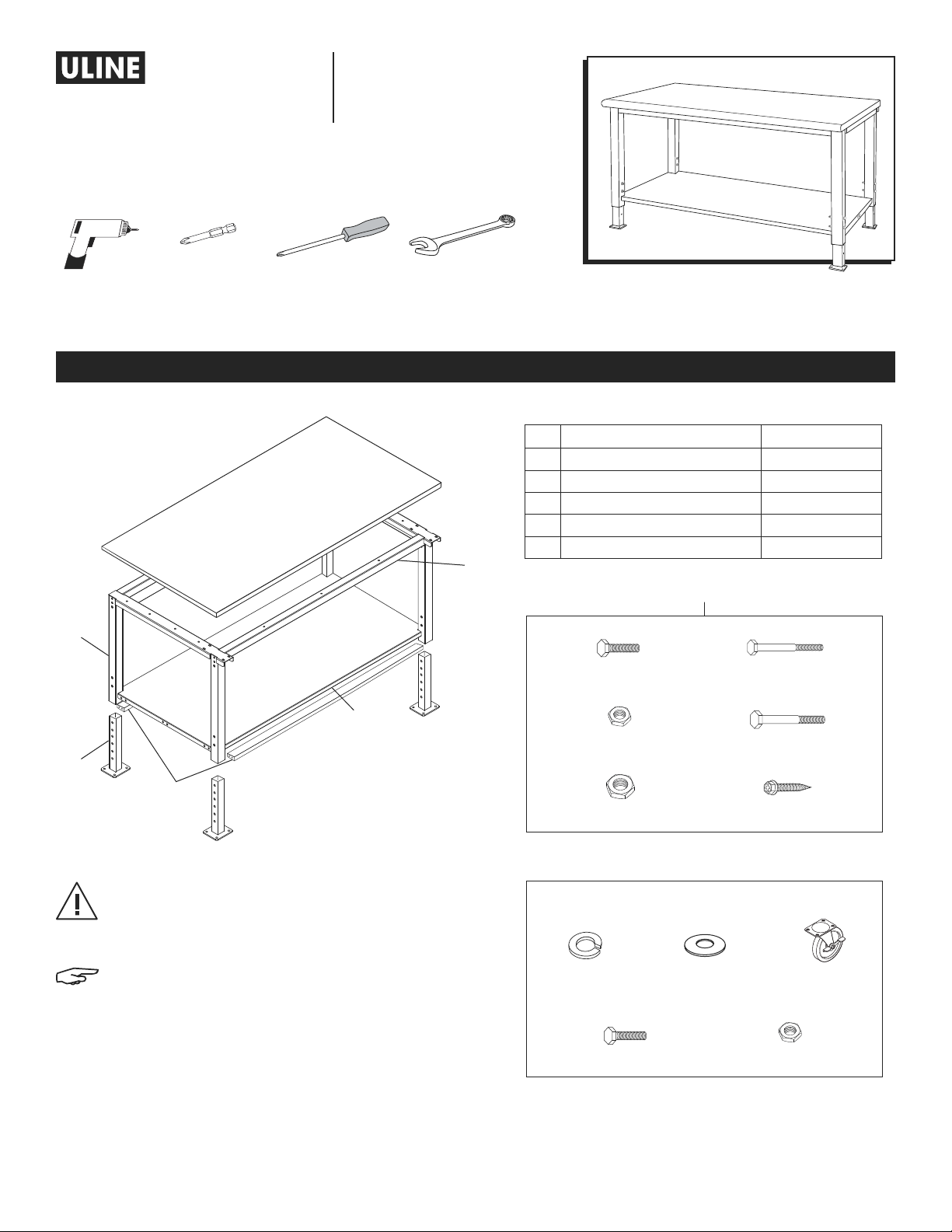

PAGE 1 OF 9 1020 IH-7606
1-800-295-5510
uline.com
HEAVY-DUTY
PACKING TABLES
H-7606, H-7607, H-8019
H-8020, H-9002, H-9003
H-9005, H-9006
CAUTION! Some parts may have sharp edges.
Care must be taken when handling various
pieces to avoid injury. For your safety, wear a
pair of work gloves when assembling.
NOTE: Hardware packs are included in shelf
and frame packaging. You may receive more
hardware than needed.
PARTS
#DESCRIPTION 60 AND 72" QTY.
1Leg 2
2Adjustable Foot 4
3 Frame Support Bar 2
4 Full Depth Bottom Shelf 1
5 Bottom Shelf Support Bar 2
PARTS
TOOLS NEEDED
Electric
Drill
13 mm Wrench
17 mm Wrench
Phillips
Screwdriver
Phillips Head
Drill Bit
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
M8 Nut x 4
Wood Screw*
M10 x 65 Hex Bolt x 8
M8 x 65 Hex Bolt x 8M8 x 40 Hex Bolt x 12
Hardware Kit
M10 Nut x 8
FOR MOBILE TABLES ONLY
Lock
Washer x 16
Flat
Washer x 16 Caster x 4
Hex Bolt x 16 Hex Nut x 16
*Quantity varies according to size purchased.
4
1
2
3
5

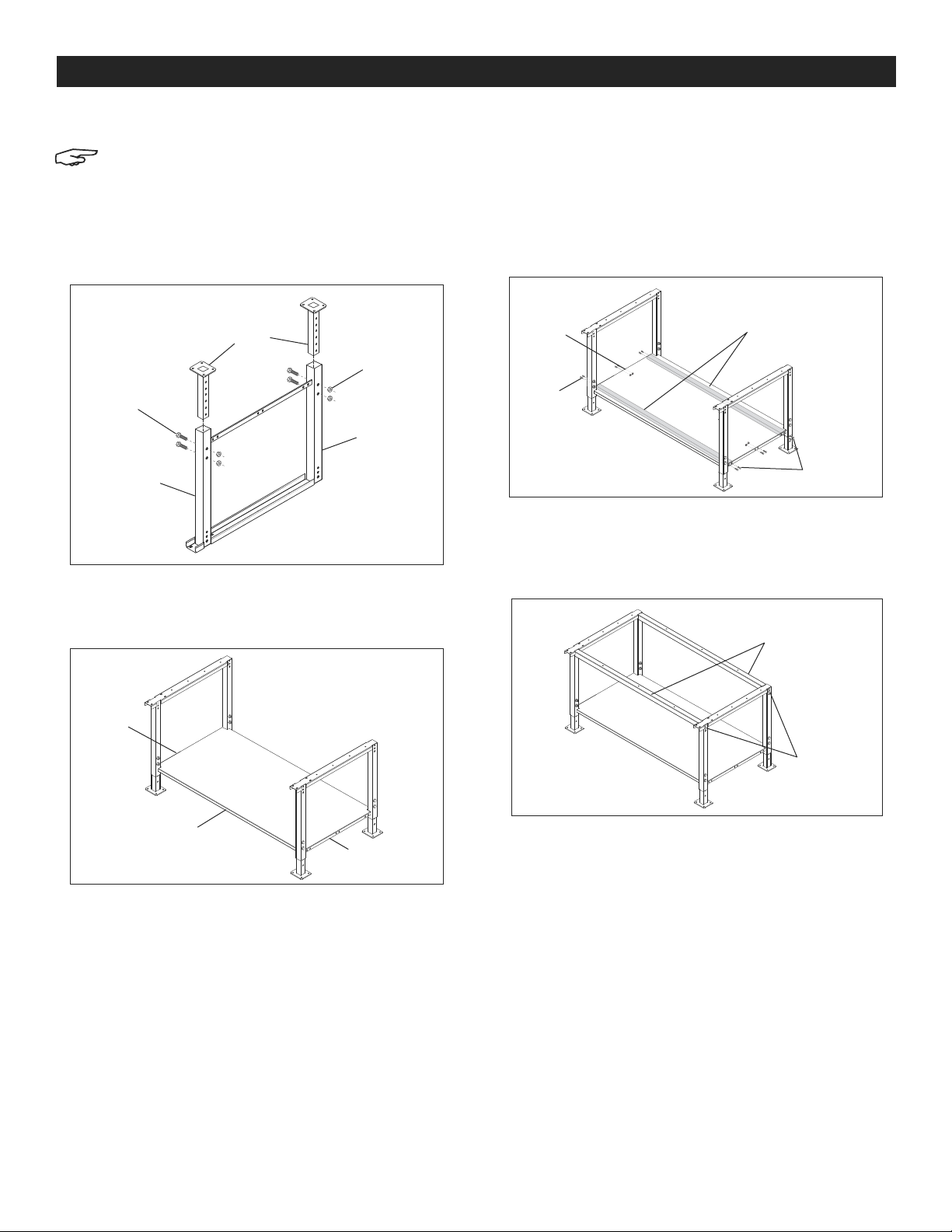

PAGE 2 OF 9 1020 IH-7606
LEGS AND FRAME ASSEMBLY
NOTE: Tabletops add 1⁄ – 1⁄"depending on
top purchased.
1. Flip legs upside down. Place adjustable feet into legs
and slide to desired height. Fasten adjustable feet to
legs with two M10 x 65 hex bolts and two M10 nuts per
adjustable foot using a 17 mm wrench. (See Figure 1)
2. Turn legs upright and spread apart to accommodate
full depth bottom shelf. Place full depth bottom shelf
across leg braces. (See Figure 2)
3. While bottom shelf is sitting on leg braces, slide two
bottom shelf support bars underneath shelf and line
them up with outer holes in leg brace and shelf. Fasten
support bars to shelf and leg brace with four M8 x 40
hex bolts per support bar using a 13 mm wrench.
Fasten center of leg brace and shelf together with four
M8 x 40 hex bolts and M8 nuts using a 13 mm wrench.
(See Figure 3)
4. Position frame support bars so that the larger holes
are facing down. Line up with legs. Fasten support
bars to legs with four M8 x 65 hex bolts per leg using
a 13 mm wrench. (See Figure 4)
ASSEMBLY
Figure 3
Leg
Brace
Bottom Shelf
Support Bars
M8 x 40
Hex Bolts
M8 x 40
Hex Bolt
Figure 4 Frame Support
Bars
M8 x 65
Hex Bolts
Figure 2
Full Depth
Bottom Shelf Leg
Brace
Leg
Brace
Figure 1
Adjustable
Feet
M10 x 65
Hex Bolt
M10 Nut
Leg
Leg

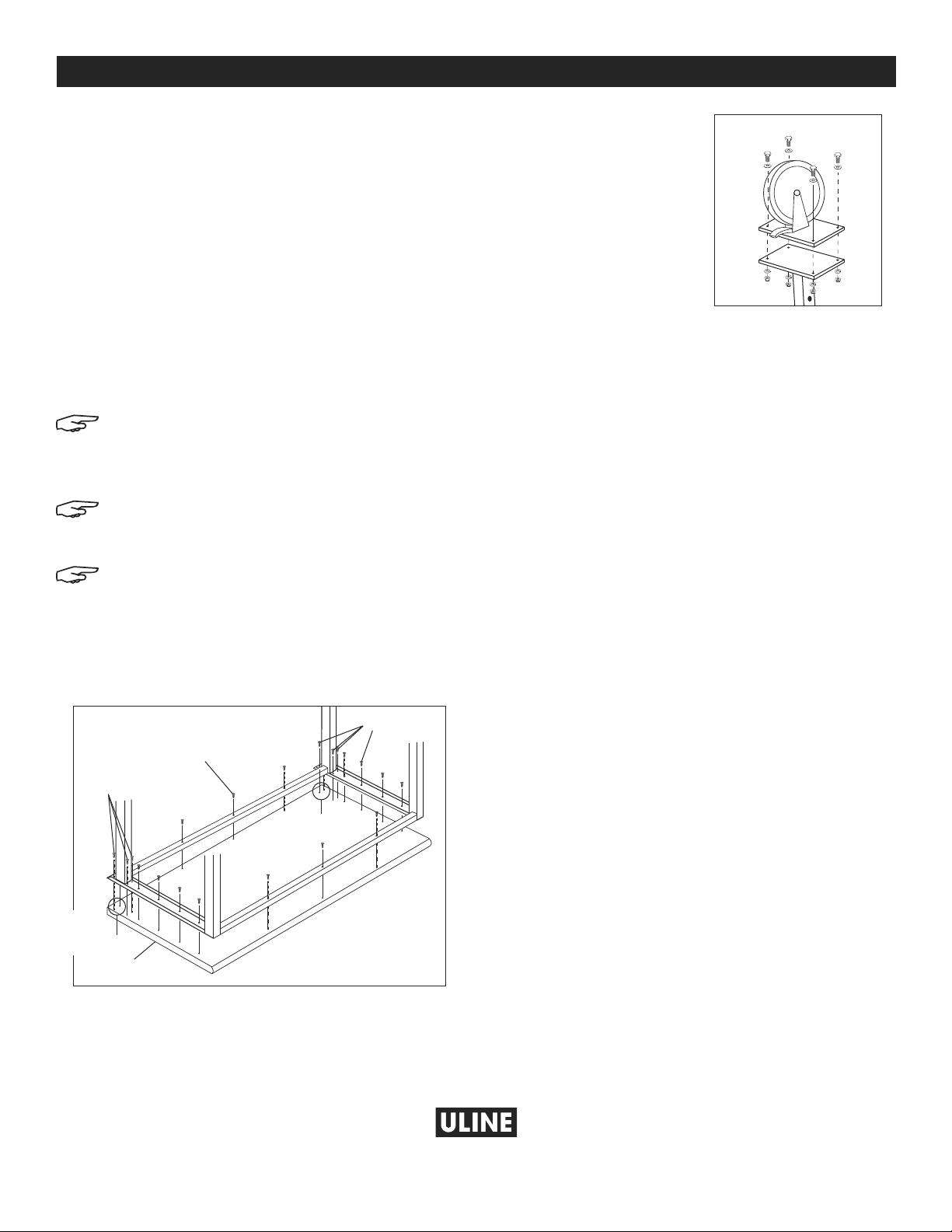

PAGE 3 OF 9 1020 IH-7606
TOP ASSEMBLY
1. To attach tabletop onto frame assembly, place
tabletop on a smooth, non-marring surface with top
side facing down.
2. Rotate assembled frame upside down and line
up two pre-drilled holes on back corners of table
top. Using 22 (24 for 72" table) wood screws and
a drill with a Phillips head drill bit, attach frame to
underside of tabletop. The four screws on the left
and right rear corners will use pre-drilled holes, while
the remaining may need tapping. (See Figure 5)
NOTE: There are additional holes in the
tabletop. These are used for a different product
and do not align with this frame.
NOTE: Wood screws for front and back of frame
are optional and provide more support.
NOTE: If holes in frame assembly and
pre-drilled holes in tabletop do not line
up, loosen frame support bars and line up
holes. Insert screws into pre-drilled holes only.
Re-tighten frame support bars. Insert remaining
wood screws to complete attachment of frame
to tabletop.
3. For Mobile Tables Only:
Using a 17 mm wrench,
attach casters with
four bolts, flat washers,
lock washers and nuts
included in the caster
pack. Put casters in
locking position.
(See Figure 6)
4. Carefully set table upright and recheck all screws
for tightness.
ASSEMBLY CONTINUED
Figure 5
Tabletop
Pre-drilled
holes
Pre-drilled
holes
Front
Wood
Screws
Wood
Screws
Wood
Screw
Figure 6
1
-800-295-551
0
uline.com

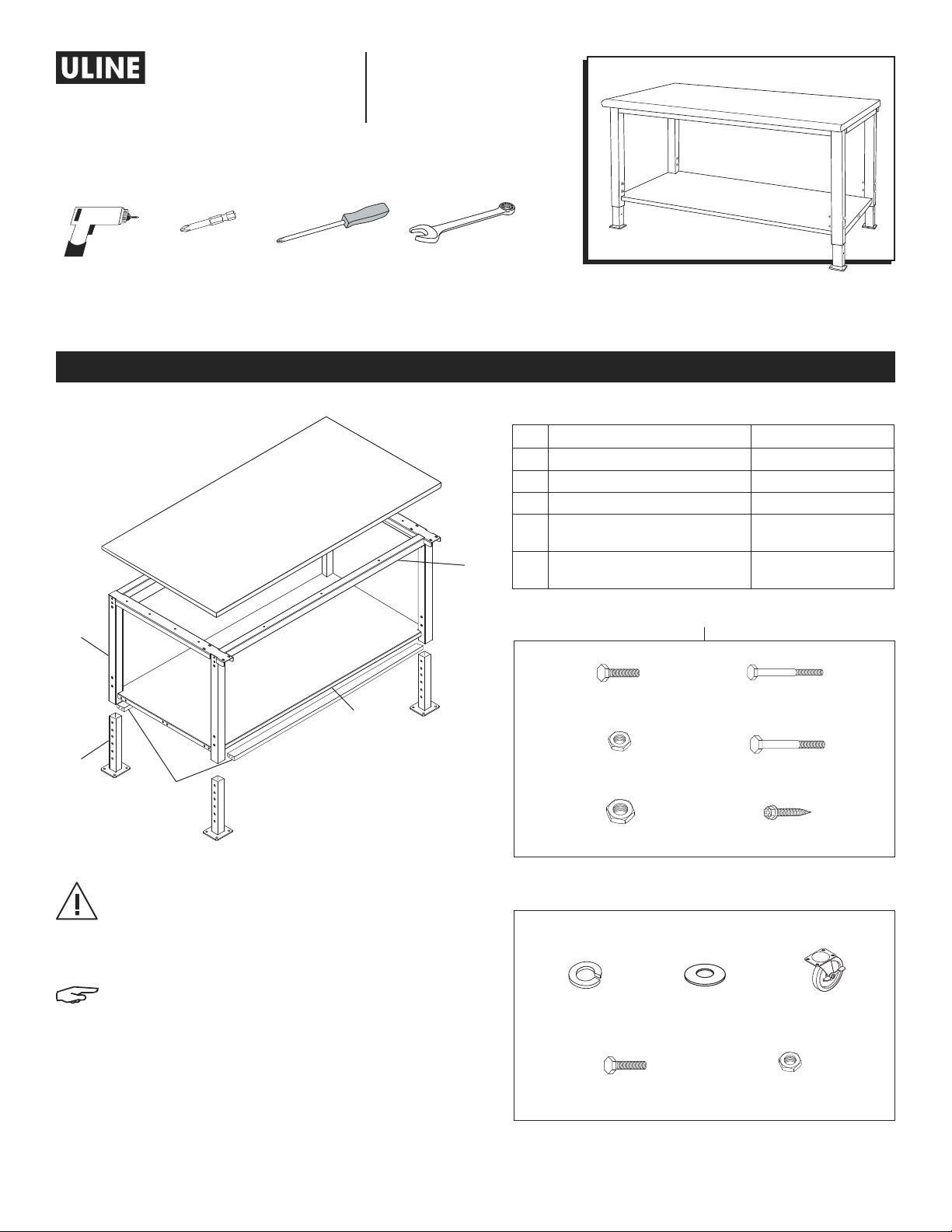

PAGE 4 OF 9 1020 IH-7606
800-295-5510
uline.mx
MESAS DE TRABAJO DE
USO PESADO
H-7606, H-7607, H-8019
H-8020, H-9002, H-9003
H-9005, H-9006
HERRAMIENTAS NECESARIAS
Taladro
Eléctrico
Llave de 13 mm
Llave de 17 mm
Desarmador
de Cruz
Broca de Cruz
¡PRECAUCIÓN! Algunas partes pueden tener
bordes filosos. Debe tener cuidado cuando
manipule varias piezas para evitar lesiones. Por
su seguridad, utilice guantes de trabajo cuando
ensamble.
NOTA: Los paquetes de tornillería se incluyen
en los empaques de la repisa y el armazón.
Podría recibir más tornillería de la necesaria.
PARTES
#DESCRIPCIÓN CANT. PARA 60 Y 72"
1Pata 2
2Base Ajustable 4
3 Barra de Soporte del Armazón 2
4Repisa Inferior de Profundidad
Completa 1
5Barra de Soporte de la Repisa
Inferior 2
PARTES
4 Tuercas M8
Tornillos para Madera*
8 Pernos Hexagonales
M10 x 65
8 Pernos Hexagonales
M8 x 65
12 Pernos Hexagonales
M8 x 40
Kit de Accesorios
8 Tuercas M10
SOLO PARA MESAS MÓVILES
16 Rondanas de
Seguridad
16 Rondanas
Planas 4 Ruedas
16 Tornillos
Hexagonales
16 Tuercas
Hexagonales
*La cantidad varía de acuerdo al tamaño de mesa que
haya adquirido.
4
1
2
3
5

PAGE 5 OF 9 1020 IH-7606
ENSAMBLE DE LAS PATAS Y EL ARMAZÓN
NOTA: Las cubiertas agregan 3.8 – 4.4 cm (1½ – 1¾")
dependiendo de la mesa que haya adquirido.
1. Voltee las patas al revés. Coloque las bases
ajustables en las patas y deslice a la altura deseada.
Asegure las bases ajustables a las patas con dos
pernos hexagonales M10 x 65 y dos tuercas M10 por
base ajustable utilizando una llave de 17 mm.
(Vea Diagrama 1)
2. Voltee las patas hacia arriba y sepárelas para
acomodar la repisa inferior de profundidad
completa. Coloque la repisa inferior de profundidad
completa en los soportes para patas. (Vea Diagrama 2)
3. Cuando la repisa inferior esté apoyada en los
soportes para patas, deslice dos barras de soporte
para repisa inferior por debajo de la repisa y alinéelos
con los orificios exteriores en el soporte para pata y
la repisa. Una las barras de soporte a la repisa con
cuatro pernos hexagonales M8 x 40 por cada barra de
soporte utilizando una llave de 13 mm. Asegure el centro
del soporte para patas a la repisa con cuatro pernos de
cabeza hexagonal M8 x 40 y tuercas M8 utilizando una
llave de 13 mm. (Vea Diagrama 3)
4. Coloque las barras de soporte del armazón de
tal manera que los orificios más grandes queden
hacia abajo. Alinéelas con las patas. Asegure las
barras de soporte a las patas con cuatro pernos
hexagonales M8 x 65 por cada pata utilizando
una llave de 13 mm. (Vea Diagrama 4)
ENSAMBLE
Diagrama 1 Bases
Ajustables
Perno Hexagonal
M10 x 65
Tuerca M10
Pata
Pata
Diagrama 3
Soporte
para Pata
Barras de Soporte
para Repisa Inferior
Pernos
Hexagonales
M8 x 40
Perno
Hexagonal
M8 x 40
Diagrama 4 Barras de Soporte
del Armazón
Pernos
Hexagonales
M8 x 65
Diagrama 2
Repisa Inferior de
Profundidad Completa Soporte para
Patas
Soporte
para Patas

PAGE 6 OF 9 1020 IH-7606
ENSAMBLE DE LA CUBIERTA
1. Para asegurar la cubierta al ensamble del armazón,
coloque la cubierta sobre una superficie lisa que
no deje marcas con el lado superior hacia abajo.
2. Voltee el armazón ensamblado hacia abajo y
alinee dos orificios pretaladrados en las esquinas
posteriores de la cubierta. Utilizando 22 tornillos para
madera (24 para la mesa de 72") y un taladro con
broca de cruz, asegure el armazón a la parte inferior
de la cubierta. Los cuatro tornillos en las esquinas
posteriores izquierda y derecha utilizarán los orificios
preperforados, mientras que el resto podría necesitar
unos pequeños golpes. (Vea Diagrama 5)
NOTA: Existen orificios adicionales en la
cubierta. Estos se usan para productos
diferentes y no se alinean con este armazón.
NOTA: Los tornillos para madera para la parte
frontal y posterior son opcionales, pero ofrecen
más soporte.
NOTA: Si no se alinean los orificios del ensamble
del armazón con los orificios preperforados
de la cubierta, afloje las barras de soporte
del armazón y alinee los orificios. Solo inserte
tornillos en los orificios preperforados. Apriete
las barras de soporte del armazón nuevamente.
Inserte los tornillos para madera restantes para
poder fijar el armazón a la cubierta.
3. Solo para Mesas Móviles:
Utilizando una llave de
17 mm fije las ruedas con
cuatro pernos, rondanas
planas, rondanas de
seguridad y tuercas
incluidas en el paquete de
la rueda. Coloque las ruedas
en posición con seguro.
(Vea Diagrama 6)
4. Coloque con cuidado la mesa hacia arriba y revise
de nuevo que todos los tornillos estén apretados.
CONTINUACIÓN DEL ENSAMBLE
Diagrama 5
Cubierta
Frente
Tornillos para
Madera
Tornillos para
Madera
Tornillo para
Madera
Diagrama 6
8
00-295-551
0
uline.mx
Orificios
Preperforados
Orificios
Preperforados

PAGE 7 OF 9 1020 IH-7606
1-800-295-5510
uline.ca
TABLES D'EMBALLAGE
ROBUSTES
H-7606, H-7607, H-8019
H-8020, H-9002, H-9003
H-9005, H-9006
OUTILS REQUIS
Perceuse
électrique
Clé de 13 mm
Clé de 17 mm
Tournevis
cruciforme
Mèche de
perceuse cruciforme
MISE EN GARDE! Certaines pièces peuvent avoir
des bords tranchants. Des précautions doivent
être prises lors de la manipulation des diverses
pièces afin d'éviter les blessures. Pour votre
sécurité, portez des gants de travail durant le
montage.
REMARQUE : Les sachets de matériel
d'installation sont inclus dans l'emballage de
la tablette et du cadre. Il se peut que vous
receviez un excédent de matériel d'installation.
PIÈCES
#DESCRIPTION QTÉ POUR 60 ET 72 PO
1Pied 2
2 Patte réglable 4
3 Barre de support de cadre 2
4Tablette inférieure pleine
profondeur 1
5Barre de support de tablette
inférieure 2
PIÈCES
Écrou M8 x 4
Vis à bois*
Boulon hexagonal x 8
(M10 x 65)
Boulon hexagonal x 8
(M8 x 65)
Boulon hexagonal x 12
(M8 x 40)
Ensemble de matériel
Écrou M10 x 8
POUR TABLES MOBILES SEULEMENT
Rondelle de
blocage x 16
Rondelle
plate x 16 Roulette x 4
Boulon
hexagonal x 16
Écrou
hexagonal x 16
*La quantité varie en fonction de la taille choisie.
4
1
2
3
5

PAGE 8 OF 9 1020 IH-7606
MONTAGE DES PIEDS ET DU CADRE
REMARQUE : Les surfaces de table ajoutent de 1 ½
à 1 ¾ po selon la surface choisie.
1. Placez les pieds à l'envers. Insérez les pattes
réglables dans les pieds en les glissant à la hauteur
voulue. Fixez les pattes réglables aux pieds à l'aide
de deux boulons hexagonaux M10 x 65 et deux
écrous M10 par patte réglable en vous servant de
la clé de 17 mm. (Voir Figure 1)
2. Mettez les pieds à l'endroit et écartez-les pour y
installer la tablette inférieure pleine profondeur.
Placez la tablette inférieure pleine profondeur en
travers des renforts de pied. (Voir Figure 2)
3. En gardant la tablette en travers, faites glisser les
barres de supports de tablette inférieure sous la
tablette et alignez-les sur les trous extérieurs situés
sur la tablette et les renforts de pieds. Fixez les barres
de support à la tablette et au renfort de pied à l'aide
de quatre boulons hexagonaux M8 x 40 par barre de
support en vous servant de la clé de 13 mm. Fixez
ensemble le centre du renfort de pied et la tablette à
l'aide de quatre boulons hexagonaux M8 x 40 et écrous
M8 en vous servant de la clé de 13 mm. (Voir Figure 3)
4. Positionnez les barres de support de cadre en
orientant les trous qui sont plus larges vers le
bas. Alignez-les avec les pieds. Fixez les barres
de support aux pieds à l'aide de quatre boulons
hexagonaux M8 x 65 par pied en vous servant de
la clé de 13 mm. (Voir Figure 4)
MONTAGE
Figure 1
Pattes
réglables
Boulon
hexagonal
M10 x 65
Écrou M10
Pied
Pied
Figure 2
Tablette inférieure
pleine profondeur Renfort
de pied
Renfort
de pied
Figure 3
Renfort
de pied
Barres de support
de tablette
inférieure
Boulons
hexagonaux
M8 x 40
Boulon
hexagonal
M8 x 40
Figure 4 Barres de support
de cadre
Boulons
hexagonaux
M8 x 65

PAGE 9 OF 9 1020 IH-7606
MONTAGE DE LA SURFACE DE TABLE
1. Afin de fixer la surface de table à l'ensemble du
cadre, placez-la, face à l'envers, sur une surface
lisse et non marquante.
2. Tournez l'ensemble du cadre à l'envers et alignez
les deux trous prépercés aux coins se trouvant sur le
dessous de la surface de table. Fixez le cadre sur le
dessous de la surface de table à l'aide de 22 vis à
bois (24 pour une table de 72 po), d'une perceuse et
d'une mèche de perceuse cruciforme. Les quatre vis
situées sur les coins arrière gauche et droit s'insèrent
dans les trous prépercés alors qu'il se peut que le
taraudage soit nécessaire pour le reste des vis.
(Voir Figure 5)
REMARQUE : Vous remarquerez des trous
supplémentaires dans la surface de table. Ils
sont utilisés pour un produit différent et ne
s'alignent donc pas sur ce cadre.
REMARQUE : Les vis à bois pour le devant et
l'arrière du cadre sont optionnelles et servent
de renforcement.
REMARQUE : Si les trous dans l'ensemble du
cadre et les trous prépercés dans la surface de
table ne s'alignent pas, desserrez les barres de
support de cadre et alignez les trous. Insérez
les vis uniquement dans les trous prépercés.
Resserrez les barres de support de cadre.
Insérez les vis à bois restantes pour compléter
le montage du cadre à la surface de table.
3. Pour tables mobiles
seulement : en vous
servant de la clé de
17 mm, fixez les roulettes
à l'aide de quatre boulons,
rondelles plates, rondelles
de blocage et écrous
inclus dans le sachet
à roulettes. Bloquez les
roulettes. (Voir Figure 6)
4. Placez la table à l'endroit avec soin et vérifiez que
toutes les vis sont bien serrées.
MONTAGE SUITE
Figure 5
Surface de table
Trous
prépercés
Trous
prépercés
Avant
Vis à bois
Vis à bois
Vis à bois
Figure 6
1
-800-295-551
0
uline.ca
