U-Line H-2917 User manual

PAGE 1 OF 15 0521 IH-2917
πH-2917
ADJUSTABLE
PALLET TRUCK
1-800-295-5510
uline.com
OPERATION
TECHNICAL DATA
WARNING! Operator must read and understand
instructions here and on truck prior to use.
On the handle of the pallet truck, you will find the control
lever, which can be set in three positions.
(See Figure 1)
- UP=to raise the forks
- NEUTRAL= to move the load
- DOWN=to lower the forks
1. If the forks elevate while pumping in the NEUTRAL
position, turn the setting screw clockwise until
pumping the handle does not raise the forks and the
NEUTRAL position functions correctly.
2. If the forks descend while pumping in the NEUTRAL
position, turn the setting screw counterclockwise until
the forks do not lower.
3. If the forks do not descend when the control lever is
in the DOWN position, turn the setting screw clockwise
until raising the control lever lowers the forks. Then
check the NEUTRAL position as per steps 1 and 2.
4. If the forks do not lift while pumping in the UP position,
turn the setting screw counterclockwise until the forks
elevate while pumping in the UP position. Then check
the NEUTRAL and DOWN position as per steps 1, 2
and 3.
NOTE: When viewing the truck from the handle
side, the setting screw is located on the right
side of the pump above the right wheel. The
truck will lower faster or slower depending on
how far in or out the screw is adjusted.
Figure 1
UP
DOWN
N
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
MODEL H-2917
Capacity 5,500 lbs.
Max. Fork Height 7.7"
Min. Fork Height 3.0"
Fork Length 45½"
Overall Fork Width 21-27"
Fork Wheel Diameter 3" Polyurethane
Steering Wheel Diameter 7" Polyurethane
Net Weight 204 lbs.

PAGE 2 OF 15 0521 IH-2917
OIL
Please check the oil level every six months.
Use the hydraulic oil SAE #10.
HOW TO EXPEL AIR FROM THE PUMP UNIT
Air may enter the unit over time or when the seals are
replaced. To expel the air, lift the control lever to the
DOWN position and move the handle up and down
several times.
DAILY CHECK AND MAINTENANCE
Daily checks of the pallet truck can limit wear and tear
on the unit. Pay special attention to the wheels, the axles,
the handle, the forks and lift and lower control.
LUBRICATION
Use motor oil or grease to lubricate all movable parts.
MAINTENANCE
SAFETY
For safe operation of the Hand Pallet Truck, please read
all warning signs and instructions here and on the pallet
truck prior to use.
1. Do not operate the pallet truck unless you are familiar
with it and have been trained and authorized to do so.
2. Do not use the truck on sloping ground.
3. Never place any part of your body in the lifting
mechanism or under the forks or load. Do not carry
passengers.
4. We advise that operators should wear gloves and
safety shoes.
5. Do not handle unstable or loosely stacked loads.
6. Do not overload the truck.
7. Always center loads on the forks, not at the end of the
forks. (See Figure 2)
8. The capacity of the truck assumes an evenly
distributed load with the center of the load being at
the halfway point of the length of the forks.
9. Make sure that length of the forks matches the length
of the pallet load.
10. Lower the forks to lowest height when the truck is not
being used.
Figure 2
A B

PAGE 3 OF 15 0521 IH-2917

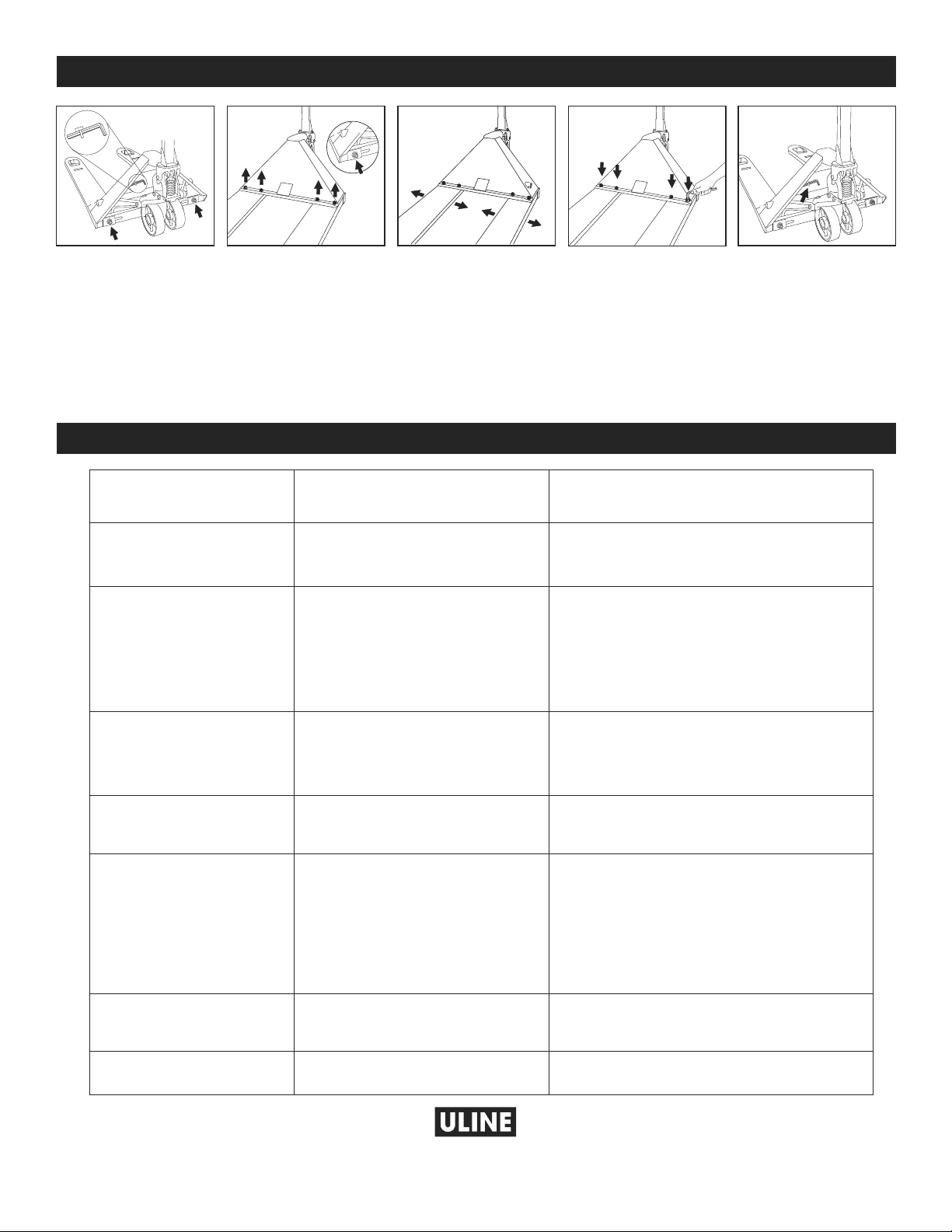

ADJUSTING FORK WIDTH
TROUBLESHOOTING
1. Locate and remove the Allen wrench from its clip on
the truck body. (See Figure 3)
2. Loosen the screws on the front and back of each
fork of the truck. (See Figure 4)
3. Slide each fork to the desired position. (See Figure 5)
4. Tighten the screws on each fork of the truck.
(See Figure 6)
5. Return the Allen wrench to its clip on the truck body.
(See Figure 7)
Figure 3 Figure 5 Figure 7
OPERATING ISSUE CAUSES RECOMMENDATIONS
The forks do not lift to
maximum height Air in the hydraulic system
Insufficient hydraulic oil
Expel the air (as noted in Maintenance)
Remove the oil plug (No. 25) and add oil
The forks do not lift
when the handle is
in lifting position
Insufficient hydraulic oil
Valve chain or setting screw are
out of alignment
Leak from valve cone (No. 16) assembly
Remove the oil plug (No. 25) and add oil
Adjust the valve chain with adjusting nut
(No. 71) or adjust the setting screw (as noted
in Operation)
Replace steel ball (No. 19)
The forks drop after
every pump stroke
Air in the hydraulic system
Leak from valve cone
Expel the air (as noted in Maintenance)
Replace valve cone (No. 16) valve housing
(No. 17), O-ring (No. 18) and O-ring (No. 13)
The forks do not lower Valve chain or setting screw are
out of alignment
Adjust the valve chain with adjusting nut
(No. 71) or adjust the setting screw (as noted
in Operation)
The forks drop when the handle
is in the neutral position
Valve chain or setting screw are
out of alignment
Leak from the valve cone
Leak from the seal rings
Adjust the valve chain with adjusting nut
(No. 71) or adjust the setting screw (as noted
in Operation)
Replace valve cone (No. 16), valve housing
(No. 17), O-ring (No. 18) and O-ring (No. 13)
Replace cup packing (No. 43)
Forks lift when the handle is in
the neutral position
Valve chain or setting screw are
out of alignment
Adjust the valve chain with adjusting nut
(No. 71) or adjust the setting screw (as noted
in Operation)
Oil leaks from the pump Seal ring damaged or worn out Replace O-ring (No. 32) and (No. 38)
Figure 4 Figure 6
1
-800-295-551
0
uline.com

PAGE 4 OF 15 0521 IH-2917
πH-2917
PATÍN HIDRÁULICO
DE ANCHO AJUSTABLE
800-295-5510
uline.mx
FUNCIONAMIENTO
INFORMACIÓN TÉCNICA
¡ADVERTENCIA! El operador debe leer y
comprender las instrucciones contenidas aquí
y en el patín antes de darle uso.
En el asa del patín hidráulico encontrará la palanca de
control, la cual puede fijarse en tres posiciones.
(Vea Diagrama 1)
- UP (subir)=para elevar las horquillas
- NEUTRAL (neutro)=para mover la carga
- DOWN (bajar)=para bajar las horquillas
1. Si las horquillas se elevan mientras se bombea en la
posición NEUTRAL (neutro), gire el tornillo de ajuste
en dirección de las manecillas del reloj hasta que
el bombeo del asa deje de elevar las horquillas y
funcione correctamente la posición NEUTRAL (neutro).
2. Si las horquillas bajan mientras se bombea en la
posición NEUTRAL (neutro), gire el tornillo de ajuste
en dirección contraria a las manecillas del reloj
hasta que las horquillas dejen de bajar.
3. Si las horquillas no bajan cuando la palanca de
control esté en la posición DOWN (bajar), gire el
tornillo de ajuste en dirección de las manecillas
del reloj hasta que las horquillas bajen al levantar
la palanca de control. Revise entonces la posición
NEUTRAL (neutro) como se indica en los pasos 1 y 2.
4. Si las horquillas no se elevan mientras se bombea
en la posición UP (subir), gire el tornillo de ajuste en
dirección contraria a las manecillas del reloj hasta
que las horquillas se eleven al bombear en la posición
UP (subir). Revise entonces la posición NEUTRAL (neutro)
y DOWN (bajar) como se indica en los pasos 1, 2 y 3.
NOTA: Cuando mire el patín desde el lado del
asa, el tornillo de ajuste está en el lado
derecho de la bomba, encima de la llanta
derecha. El patín bajará con mayor o menor
velocidad dependiendo de qué tanto se ajuste
el tornillo (hacia adentro o hacia afuera).
Diagrama 1
UP
DOWN
N
MODELO H-2917
Capacidad 2494.76 kg (5,500 lbs)
Altura Max. de Horquilla 19.6 cm (7.7")
Altura Mín. de Horquilla 7.6 cm (3.0")
Longitud de Horquilla 115.6 cm (45½")
Ancho Total de Horquillas 53-69 cm (21-27")
Diámetro de Llantas de la Horquilla Poliuretano de 7.6 cm (3")
Diámetro del Volante Poliuretano de 17.8 cm (7")
Peso Neto 92 kg (204 lbs.)

PAGE 5 OF 15 0521 IH-2917
ACEITE
Por favor, revise el nivel de aceite cada seis meses.
Use aceite hidráulico SAE #10.
CÓMO EXPULSAR AIRE DE LA UNIDAD DE
BOMBEO
Puede entrar aire a la unidad con el tiempo o cuando
se reemplazan los sellos. Para expulsar el aire, levante la
palanca de control a la posición DOWN (bajar) y mueva
el asa hacia arriba y abajo varias veces.
REVISIÓN DIARIA Y MANTENIMIENTO
Las revisiones diarias del patín hidráulico pueden limitar
el desgaste de la unidad. Preste especial atención a las
llantas, los ejes, el asa, las horquillas y los controles de
subir y bajar.
LUBRICACIÓN
Use aceite para motor o grasa para lubricar todas las
partes móviles.
MANTENIMIENTO
SEGURIDAD
Para la operación segura del Patín Hidráulico, lea todas
las instrucciones y advertencias de seguridad que
aparecen aquí o en el patín hidráulico antes de usarlo.
1. No opere el patín hidráulico a menos que esté
familiarizado con esta máquina y haya recibido
capacitación y autorización para hacerlo.
2. No use el patín en suelo inclinado.
3. Nunca coloque ninguna parte de su cuerpo en el
mecanismo elevador ni debajo de las horquillas o la
carga. No lleve pasajeros.
4. Recomendamos a los operadores usar guantes y
zapatos de seguridad.
5. No maneje cargas inestables ni apiladas de manera
holgada.
6. No sobrecargue el patín.
7. Siempre centre las cargas en las horquillas, no en los
extremos de las horquillas. (Vea Diagrama 2)
8. La capacidad del patín asume una carga
distribuida de forma homogénea con el centro de
la carga en el punto medio de la longitud de las
horquillas.
9. Asegúrese de que la longitud de las horquillas
coincida con la de la carga de la tarima.
10. Baje las horquillas a la altura más baja cuando no se
use el patín.
Diagrama 2
A B

PAGE 6 OF 15 0521 IH-2917
AJUSTAR EL ANCHO DE LAS HORQUILLAS
SOLUCIÓN DE PROBLEMAS
1. Localice y quite la llave Allen de su soporte en el
cuerpo del patín. (Vea Diagrama 3)
2. Afloje los tornillos en la parte delantera y trasera
de cada una de las horquillas del patín.
(Vea Diagrama 4)
3. Deslice cada horquilla a la posición deseada.
(Vea Diagrama 5)
4. Apriete los tornillos de cada una de las horquillas
del patín. (Vea Diagrama 6)
5. Vuelva a colocar la llave Allen en su soporte en el
cuerpo del patín. (Vea Diagrama 7)
Diagrama 3 Diagrama 5 Diagrama 7
PROBLEMA DE
FUNCIONAMIENTO CAUSAS RECOMENDACIONES
Las horquillas no suben a la
altura máxima.
Aire en el sistema hidráulico
Aceite hidráulico insuficiente
Expulse el aire (como se indica en Mantenimiento)
Quite el tapón de aceite (N.º 25) y añada aceite
Las horquillas no suben
cuando el asa está en la
posición de elevación
Aceite hidráulico insuficiente
La cadena de la válvula o el tornillo de
ajuste no están alineados
Fuga en el ensamble del cono de la
válvula (N.º 16)
Quite el tapón de aceite (N.º 25) y añada aceite
Ajuste la cadena de la válvula con una tuerca de
ajuste (N.º 71) o acomode el tornillo de ajuste (como
se indica en Operación)
Reemplace la bola de acero (N.º 19)
Las horquillas se bajan después
de cada bombeo
Aire en el sistema hidráulico
Fuga en el cono de la válvula
Expulse el aire (como se indica en Mantenimiento)
Reemplace el cono de la válvula (N.º 16), la
carcasa de la válvula (N.º 17), el anillo-O (N.º 18) y
el anillo-O (N.º 13).
Las horquillas no bajan La cadena de la válvula o el tornillo de
ajuste no están alineados
Ajuste la cadena de la válvula con una tuerca de
ajuste (N.º 71) o ajuste el tornillo de ajuste (como se
indica en Operación)
Las horquillas se bajan cuando
el asa está en la posición
neutral
La cadena de la válvula o el tornillo de
ajuste no están alineados
Fuga en el cono de la válvula
Fuga en los anillos de sellado
Ajuste la cadena de la válvula con una tuerca de
ajuste (N.º 71) o ajuste el tornillo de ajuste (como se
indica en Operación)
Reemplace el cono de la válvula (N.º 16), la
carcasa de la válvula (N.º 17), el anillo-O (N.º 18) y
el anillo-O (N.º 13)
Reemplace el empaque del recipiente (N.º 43)
Las horquillas se elevan cuando
el asa está en la posición
neutral
La cadena de la válvula o el tornillo de
ajuste no están alineados
Ajuste la cadena de la válvula con una tuerca de
ajuste (N.º 71) o ajuste el tornillo de ajuste (como se
indica en Operación)
Hay una fuga de aceite en la
bomba
Anillo de sellado dañado
o desgastado
Reemplace el anillo-O (N.º 32) y (N.º 38)
Diagrama 4 Diagrama 6
8
00-295-551
0
uline.mx

PAGE 7 OF 15 0521 IH-2917
πH-2917
TRANSPALETTE
AJUSTABLE
1-800-295-5510
uline.ca
FONCTIONNEMENT
DONNÉES TECHNIQUES
AVERTISSEMENT! L'opérateur doit lire et
comprendre les instructions qui figurent ici et
sur le transpalette avant l'utilisation.
La poignée du transpalette comporte un levier de com-
mande réglable à trois positions. (Voir Figure 1)
- UP(SOULEVER) =pour soulever la fourche
- NEUTRAL(NEUTRE) =pour déplacer la charge
- DOWN (ABAISSER)=pour abaisser la fourche
1. Si la fourche se soulève lorsque vous pompez en
position NEUTRAL, tournez la vis de réglage dans
le sens horaire jusqu'à ce que le pompage de la
poignée ne soulève pas la fourche et que la position
NEUTRAL fonctionne correctement.
2. Si la fourche s'abaisse lorsque vous pompez en position
NEUTRAL, tournez la vis de réglage dans le sens
antihoraire jusqu'à ce que la fourche cesse de s'abaisser.
3. Si la fourche ne s'abaisse pas quand le levier de
commande est en position DOWN, tournez la vis
de réglage dans le sens horaire jusqu'à ce que le
soulèvement du levier de commande abaisse la
fourche. Vérifiez ensuite la position NEUTRAL en suivant
les étapes 1et2.
4. Si la fourche ne se soulève pas lorsque vous pompez
en position UP, tournez la vis de réglage dans le sens
antihoraire jusqu'à ce que la fourche se soulève
avec le levier en position UP. Puis vérifiez ensuite
les positions NEUTRAL et DOWN conformément aux
étapes 1, 2 et 3.
REMARQUE: En visualisant le transpalette
du côté poignée, la vis de réglage se situe
du côté droit de la pompe, au-dessus de la
roue droite. Le transpalette s'abaissera plus
ou moins rapidement selon la profondeur du
réglage de la vis de réglage.
Figure1
UP
DOWN
N
MODÈLE H-2917
Capacité 2494,8kg (5500lb)
Hauteur max. de la fourche 19,6cm (7,7po)
Hauteur min. de la fourche 7,6cm (3po)
Longueur de la fourche 115,6cm (45½po)
Largeur totale de la fourche 53,3 à 68,6 cm (21 à 27 po)
Diam. des roues de la fourche 7,6cm (3 po), polyuréthane
Diam. de la roue directrice 17,8cm (7po), polyuréthane
Poids net 92,5kg (204lb)

PAGE 8 OF 15 0521 IH-2917
HUILE
Veuillez vérifier le niveau d'huile tous les sixmois.
Utilisez l'huile hydraulique SAE nº10.
COMMENT PURGER L'AIR DE LA POMPE
De l'air peut pénétrer dans la pompe au fil du temps ou
lors du remplacement des joints d'huile. Pour purger l'air,
soulevez le levier de commande en position DOWN, puis
déplacez le levier de haut en bas à plusieurs reprises.
VÉRIFICATION ET ENTRETIEN QUOTIDIENS
La vérification quotidienne du transpalette peut en
limiter l'usure. Portez une attention spéciale aux roues,
aux essieux, à la poignée, à la fourche et au levier de
commande.
LUBRIFICATION
Utilisez de l'huile à moteur ou de la graisse pour lubrifier
toutes les pièces mobiles.
ENTRETIEN
SÉCURITÉ
Pour l'opération sécuritaire du transpalette manuel,
veuillez lire tous les avertissements et consignes qui
figurent ici et sur le transpalette avant l'utilisation.
1. N'utilisez pas le transpalette si vous n'avez pas une
bonne connaissance de ce dernier et n'avez pas été
formé ni autorisé pour le faire.
2. N'utilisez pas le transpalette sur une surface en pente.
3. Ne positionnez jamais une partie de votre corps dans
le mécanisme de levage ou sous la fourche ou la
charge. Ne transportez pas des passagers.
4. Nous conseillons aux opérateurs de porter des gants
et des chaussures de sécurité.
5. Ne manutentionnez jamais de charges instables ou
mal empilées.
6. Ne surchargez pas le transpalette.
7. Positionnez toujours la charge au centre plutôt qu'à
l'extrémité de la fourche. (Voir figure2)
8. La capacité du transpalette est établie avec une
charge uniformément distribuée, avec le centre de
la charge positionné à mi-chemin de la longueur
de la fourche.
9. Assurez-vous que la longueur de la fourche
correspond à la longueur de la palette transportée.
10. Lorsque vous n'utilisez pas le transpalette, abaissez la
fourche au niveau le plus bas.
Figure2
A B

PAGE 9 OF 15 0521 IH-2917
AJUSTER LA LARGEUR DE LA FOURCHE
DÉPANNAGE
1. Repérez et retirez la clé Allen de son attache sur le
corps du transpalette. (Voir Figure3)
2. Desserrez les vis sur le devant et l'arrière de chaque
dent de la fourche du transpalette. (Voir Figure4)
3. Glissez chaque dent à la position désirée.
(Voir Figure5)
4. Serrez les vis sur chaque dent de la fourche du
transpalette. (Voir Figure6)
5. Remettez la clé Allen sur son attache sur le corps du
transpalette. (Voir Figure 7)
Figure3 Figure5 Figure 7
PROBLÈME CAUSES RECOMMANDATIONS
La fourche ne se soulève pas
à la hauteur maximale Il y a de l'air dans le système hydraulique
La quantité d'huile hydraulique est
insuffisante
Purgez l'air (de la façon indiquée dans la section
Entretien)
Retirez le bouchon d’huile (n° 25) et ajoutez de l'huile
La fourche ne se soulève pas
lorsque la poignée est
en position de levage
La quantité d'huile hydraulique est
insuffisante
La chaîne de soupape ou la vis de réglage
sont déréglées
Fuite au niveau du cône de soupape (n°16)
Retirez le bouchon d'huile (n° 25) et ajoutez de l'huile
Ajustez la chaîne de soupape à l'aide de l'écrou de
réglage (n°71) ou ajustez la vis de réglage (de la
façon indiquée dans la section Fonctionnement)
Remplacez la bille d'acier (n° 19)
La fourche descend après
chaque coup de pompe
Il y a de l'air dans le système hydraulique
Fuite au niveau du cône de soupape
Purgez l'air (de la façon indiquée dans la section
Entretien)
Remplacez le cône de soupape (n° 16), le boîtier de
soupape (n°17) et les joints toriques (n°13 et n°18)
La fourche ne descend pas La chaîne de soupape ou la vis de réglage
sont déréglées
Ajustez la chaîne de soupape à l'aide de l'écrou de
réglage (n°71) ou ajustez la vis de réglage (de la
façon indiquée dans la section Fonctionnement)
La fourche descend lorsque la
poignée est en position neutre
La chaîne de soupape ou la vis de réglage
sont déréglées
Fuite au niveau du cône de soupape
Fuite au niveau des bagues d'étanchéité
Ajustez la chaîne de soupape à l'aide de l'écrou de
réglage (n°71) ou ajustez la vis de réglage (de la
façon indiquée dans la section Fonctionnement)
Remplacez le cône de soupape (n°16), le boîtier de
soupape (n°17) et les joints toriques (n°13 et n°18)
Remplacez la garniture d'étanchéité (n° 43)
La fourche monte lorsque la
poignée est en position neutre
La chaîne de soupape ou la vis de réglage
sont déréglées
Ajustez la chaîne de soupape à l'aide de l'écrou de
réglage (n°71) ou ajustez la vis de réglage (de la
façon indiquée dans la section Fonctionnement)
De l'huile suinte de la pompe Bague d'étanchéité endommagée ou usée Remplacez les joints toriques (n° 32 et n° 38)
Figure4 Figure 6
1
-800-295-551
0
uline.ca
