urmet domus 1722 User manual

DS 1722-003 LBT 8533
Mod.
1722
VIDEOCITOFONO AIKO SLAVE PER KIT 1722/61-71
AIKO SLAVE VIDEO DOOR PHONE FOR KIT 1722/61-71
MONITEUR SUPPLEMENTAIRE AIKO POUR KIT 1722/61-71
VIDEOPORTERO AIKO SLAVE PARA KIT 1722/61-71
FREISPRECHANLAGE AIKO SLAVE FÜR SET 1722/61-71
VIDEODOMOFON AIKO SLAVE DO ZESTAWU 1722/61-71
Sch./Ref. 1722/62

2DS1722-003 3
DS1722-003
ITALIANO

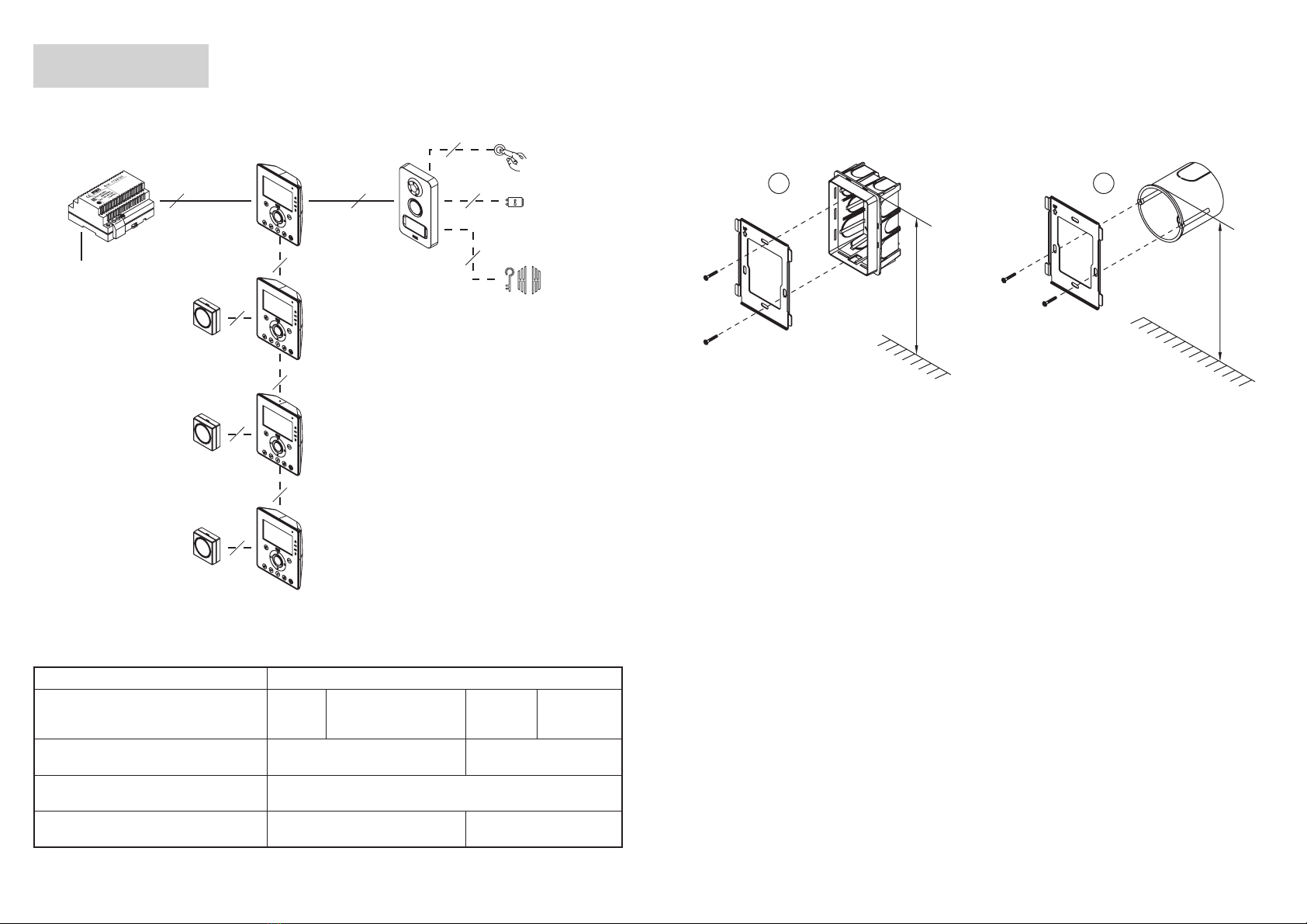

SCHEMA A BLOCCHI DI COLLEGAMENTO
2 2 2
Alimentatore
Suoneria
supplementare
Videocitofono
Slave
Postazione
di chiamata
Dispositivo per
attivazione apriporta
passo carraio
Serratura
elettrica
Pulsante
androne
Videocitofono
Master
Videocitofono
Slave
Videocitofono
Slave
Suoneria
supplementare
Suoneria
supplementare
4
4
4
2
2
2
2
2
110/230V~
DISTANZE MASSIME TRA I DISPOSITIVI
Tipo di cavo
Tratta SYT1
(0,8mm)
Doppino telefonico
Ø0,6 mm senza guaina CAT5 UTP Cavo singolo 1mm2
Postazione di chiamata – videocitofono
slave più distante 130 m 100 m
videocitofono – suoneria supplementare 50 m
videocitofono master – videocitofono
slave più distante 50 m 30 m
Tratte diverse dei fili dell’impianto devono passare in tubi corrugati diversi.

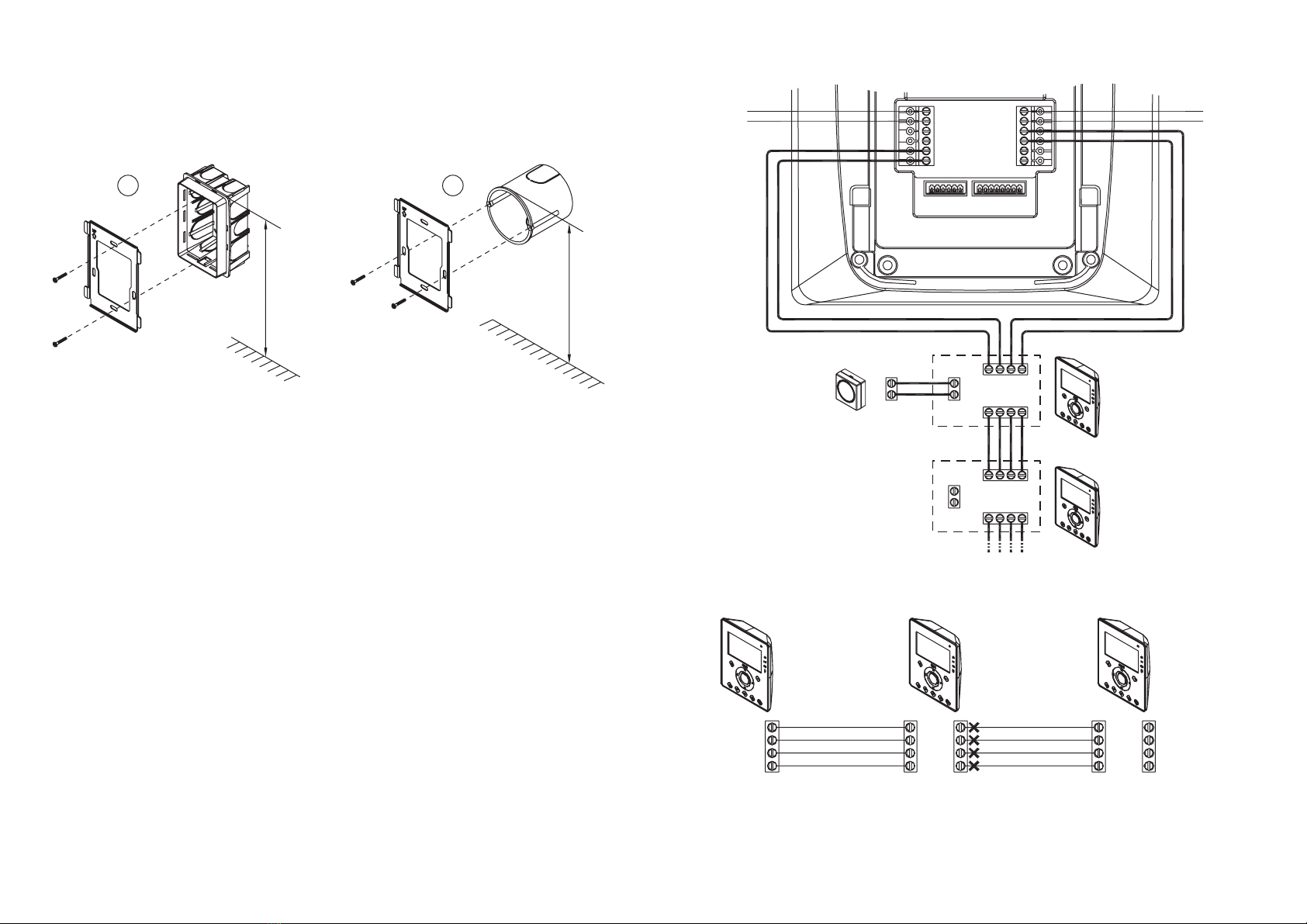

INSTALLAZIONE DEL VIDEOCITOFONO
Il dispositivo è predisposto per l’installazione su scatole incasso utilizzando i diversi fori previsti sulla staffa
metallica in funzione della scatola.
• Murare la scatola all’altezza indicata;
• Fissare la staffa alla scatola incasso;
• Eseguire i collegamenti;
• Fissare il videocitofono alla staffa.
1,50m (*)
1,45m (*)
1A 1B
Installazione
su scatola 503
Installazione
su scatola Ø 60 mm
(*) Per garantire l’osservanza della Direttiva di riferimento per i portatori di handicap (ad esempio, per
la Francia è attualmente contenuta nella Legge 2005-102 del 11/02/2005, nel Decreto 2006-555 del
17/05/2006 e successive modifiche del 1/08/2006, del 26/02/2007 e del 21/03/2007) lo schermo del
videocitofono dovrà essere posizionato ad un’altezza compresa tra 0,90 e 1,30 m.
DESCRIZIONE DEI MORSETTI
I1
}
Ingresso segnali audio e video
I2
O1
}
Uscita segnali audio e video
O2
AI
}
Ingresso tensione di alimentazione
AI
AO
}
Uscita tensione di alimentazione per altri videocitofoni “Slave”
AO
K
}
Uscita per collegamento di suonerie supplementari
Z

4DS1722-003 5
DS1722-003

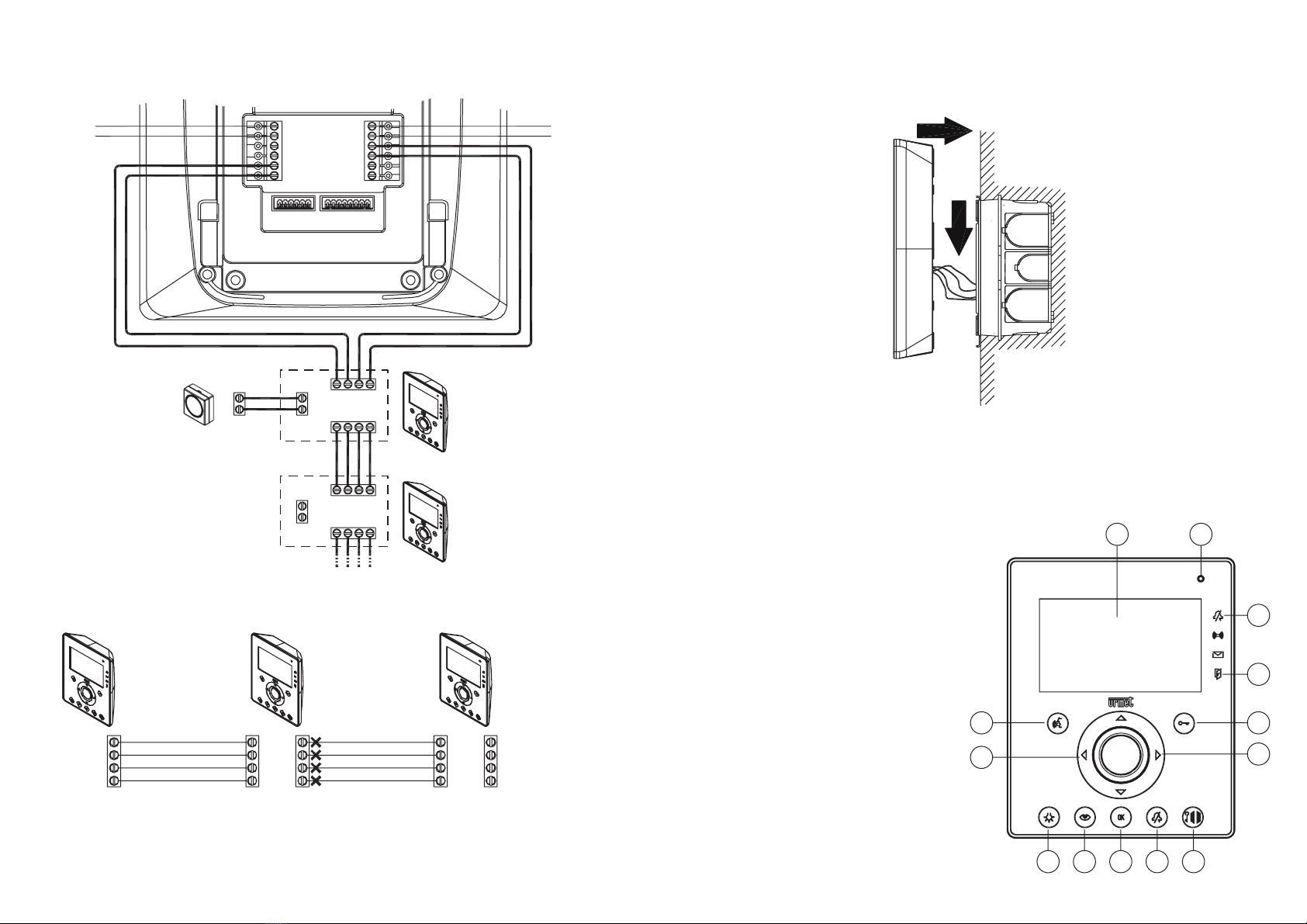

COLLEGAMENTO DEL VIDEOCITOFONO “MASTER” A VIDEOCITOFONI
“SLAVE”
L1
L1
Alla postazione
di chiamata (A)
AI
AI
AO
AO
K
ZO2
O1
LB
LB
LA
LA
All'alimentatore (C)
VIDEOCITOFONO MASTER
33V
GND
O1 O2 AOAO
AIAII2I1
I1 I2 AI AI
AOAOO2O1
Suoneria
supplementare
Videocitofono
Slave
Videocitofono
Slave
K
Z
K
Z
K
Z
Qualora si debba rimuovere un videocitofono slave dall’impianto è necessario scollegare i cavi dal
videocitofono a monte. Nel disegno che segue, ad esempio, è indicato come scollegare dall’impianto
il videocitofono slave n°2.
videocitofono
slave n° 1
I1
I2
AI
AI AO
AO
O2
O1 O1
O2
AO
AOAI
AI
I2
I1
videocitofono
slave n° 2
O1
O2
AO
AO
videocitofono
master
§

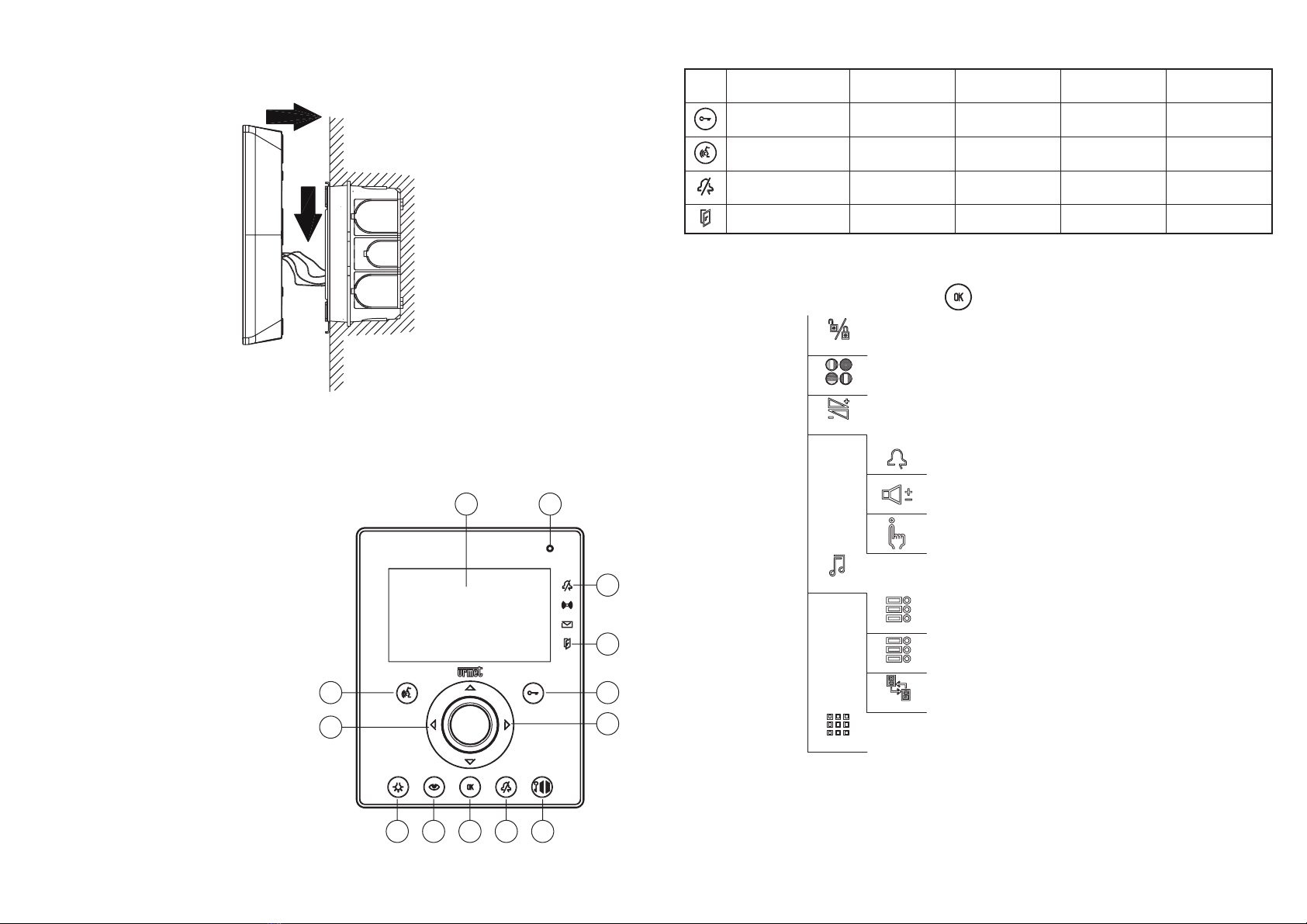

COMPLETAMENTO DELL’INSTALLAZIONE
Per completare l’installazione fissare il videocitofono alla staffa come mostrato nel disegno seguente.
1
2
PROGRAMMAZIONE E FUNZIONAMENTO
DESCRIZIONE FRONTALE DEL VIDEOCITOFONO
1. display
2. microfono
3. indicazione esclusione suoneria
(Mute)
4. indicazione porta aperta e
apriporta automatico attivo
5. pulsante apriporta
6. pulsanti di navigazione dei menù
OSD
7. pulsante apriporta passo carraio
8. pulsante esclusione suoneria
(Mute)
9. pulsante di conferma immissione
dati e impostazioni
10. pulsante autoinserzione
11. pulsante accensione luci scale
12. altoparlante
13. pulsante attivazione/disattivazione
fonia
1
3
2
4
513
12 6
7891011

6DS1722-003 7
DS1722-003

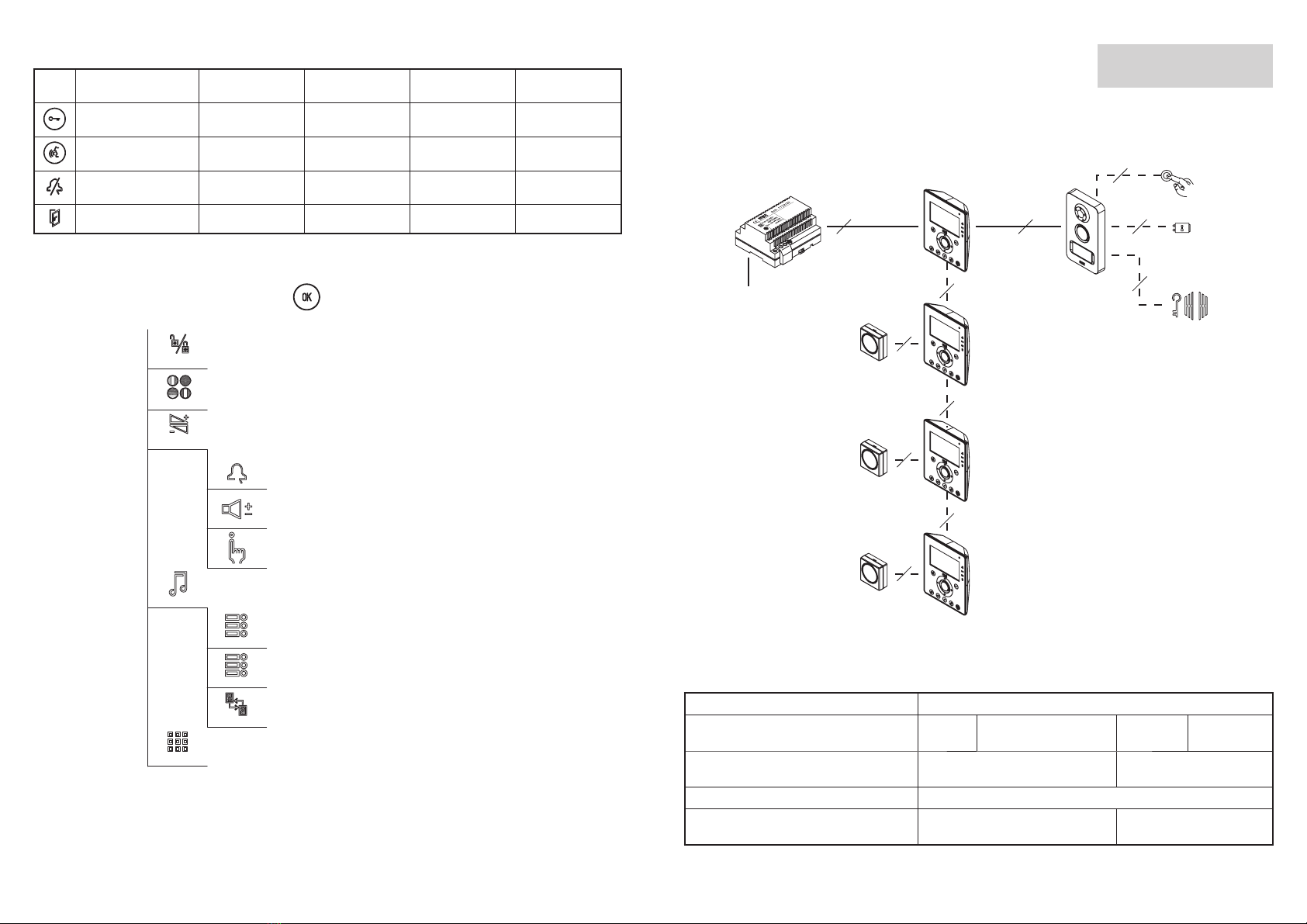

Segnalazioni led sul videocitofono
LED verde fisso verde
lampeggiante rosso fisso rosso lampeggiante
verde/rosso
lampeggiante
Funzione apriporta
disponibile
Fonia attiva Attivazione fonia
disponibile
Tono di chiamata
escluso
Porta aperta
ALBERATURA DI PROGRAMMAZIONE
Con videocitofono a riposo premendo il tasto si accede al menù di programmazione rappresentato
qui di seguito:
BLOCCO
TASTIERA
SCELTA LINGUA
REGOLAZIONE
VOLUME
SUONERIA
PULSANTIERA N. 2
PULSANTIERA N. 1
INTERCOMUNICANTE
RIPRISTINO
IMPOSTAZIONI INIZIALI
Blocco della tastiera
Impostazione lingua
Regolazione dei volumi del videocitofono
Tono di chiamata
Altoparlante
Beep pressione tasti
Scelta delle melodie di chiamata
Postazione di chiamata 1
Postazione di chiamata 2
Chiamata intercomunicante
Ripristina le impostazioni di fabbrica
Per la descrizione del funzionamento e della programmazione fare riferimento al libretto di sistema del
kit.
§
ENGLISH
CONNECTION BLOCK DIAGRAM
2 2 2
Power supply
Additional
ringer
Additional
ringer
Additional
ringer
Slave
video door phone
Slave
video door phone
Slave
video door phone
Call
station
Vehicle access
door opener
Electric lock
Hall button
Master
video door phone
4
4
4
2
2
2
2
2
110/230V~
MAXIMUM DISTANCES BETWEEN DEVICES
Types of cable
Leads SYT1
(0,8mm)
Twisted pair Ø 6 mm
without sheath CAT5 UTP Single cable 1mm2
Call station – furthest slave video
doorphone 130 m 100 m
video door phone – additional ringer 50 m
master video door phone – furthest slave
video door phone 50 m 30 m
Different leads of the wires must run in different corrugate tubes.

8DS1722-003 9
DS1722-003

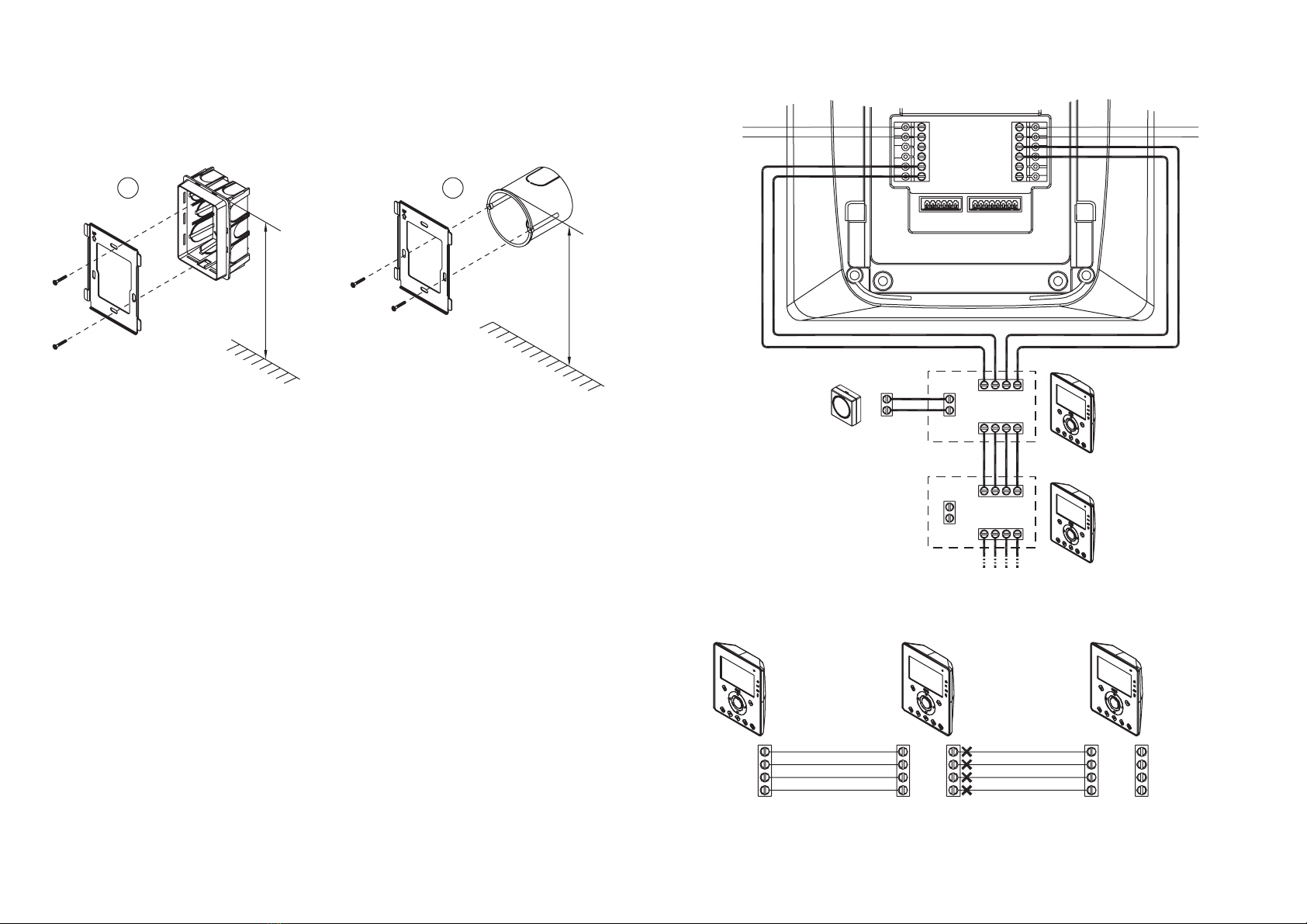

INSTALLATION OF THE VIDEO DOOR PHONE
The device is designed for installation on embedding boxes using the various holes in the metal bracket
according to type of box.
• Wall the box at the height indicated;
• Fasten the bracket to the embedding box;
• Make the connections;
• Fasten the video door phone to the bracket.
1,50m (*)
1,45m (*)
1A 1B
Installation on box 503 Installation on box Ø 60 mm
(*) To guarantee compliance with the reference Directive for the handicapped (for example, set forth at
the moment in Law No. 2005-102 of 11/02/2005, in Decree 2006-555 of 17/05/2006 as amended on
1/08/2006, of 26/02/2007 and of 21/03/2007), the screen of the video door phone must be positioned
at a height of between 0.90 and 1.30 m.
DESCRIPTION OF THE TERMINALS
I1
}
audio and video signal input
I2
O1
}
audio and video signal output
O2
AI
}
Voltage input
AI
AO
}
Voltage output for “Slave” video door phones
AO
K
}
Output for connection of additional ringers
Z
CONNECTION OF THE “MASTER” VIDEO DOOR PHONE TO “SLAVE” VIDEO
DOOR PHONES
L1
L1
To call
station (A)
AI
AI
AO
AO
K
ZO2
O1
LB
LB
LA
LA
To the power supply
unit (C)
MASTER VIDEO DOOR PHONE
33V
GND
O1 O2 AOAO
AIAII2I1
I1 I2 AI AI
AOAOO2O1
Additional
ringer
Slave
video door phone
Slave
video door phone
K
Z
K
Z
K
Z
To remove a slave video door phone from the system, disconnect the cables from the upstream video
door phone. The drawing below shows how to disconnect slave video door phone No. 2 from the
system.
Slave video door
phone nr. 1
I1
I2
AI
AI AO
AO
O2
O1 O1
O2
AO
AOAI
AI
I2
I1
Slave video door
phone nr. 2
O1
O2
AO
AO
Master
video door phone
§

10 DS1722-003 11
DS1722-003
COMPLETION OF INSTALLATION
To complete installation, fasten the video door phone to the bracket as shown in the drawings below.
1
2
PROGRAMMING AND FUNCTIONING
DESCRIPTION OF THE FRONT PANEL OF THE VIDEO DOOR PHONE
1. display
2. microphone
3. ringer muted indicator (Mute)
4. door open and automatic door
opener active indicator
5. door opener button
6. OSD menu navigation buttons
7. vehicle entrance door opener
button
8. ringer muting button (Mute)
9. data entry and setting
confirmation button
10. auto-ON button
11. stair light ON button
12. loudspeaker
13. audio activation/de-activation
button
Led readouts on the video door phone
LED green steady green flashing red steady red flashing green/red
flashing
Door opener
function available
Audio ON Audio activation
available
Call tone muted
Door open
PROGRAMMING TREE
With the video door phone is idle status, press the key to access the programming menu shown
below:
Locking of the keypad
Setting of language
Adjustment of video door phone volumes
Call tone
Loudspeaker
Key beep
Selection of call ringer tones
Call station 1
Call station 2
Intercom call
Restore of factory settings
KEYPAD
LOCK
CHANGE
LANGUAGE
VOLUME
REGULATION
RING
TONES
PUSH BUTTON
PANEL NR.1
PUSH BUTTON
PANEL NR.2
INTERCOM
SERVICE
DEFAULT
For a details of functioning and programming, refer to the system booklet of the kit.§
1
3
2
4
513
12 6
7891011

12 DS1722-003 13
DS1722-003
FRANÇAIS
SYNOPTIQUE DE CONNEXION
2 2 2
Alimentation
Sonnerie
supplémentaire
Sonnerie
supplémentaire
Sonnerie
supplémentaire
Moniteur
esclave
Moniteur
esclave
Moniteur
esclave
Call
station
Dispositif d’activation
ouvre-porte
d’accès véhicules
Serrure électrique
Bouton de sortie
Moniteur
Maître
4
4
4
2
2
2
2
2
110/230V~
DISTANCES MAXIMALES ENTRE LES DISPOSITIFS
Type de câble
Liaison SYT1
(0,8mm)
Cable téléphonique
Ø 0.6 mm sans écran CAT5 UTP Cable
1mm2
Plaque d’appel – Moniteur esclave le
plus éloigné 130 m 100 m
Moniteur – sonnerie supplémentaire 50 m
Moniteur maître – Moniteur esclave le
plus éloigné 50 m 30 m
Les différents câbles système doivent utiliser des conduits différents.
INSTALLATION DU MONITEUR
Le dispositif est prévu pour être installé sur des boîtiers à encastrer, en utilisant les différents orifices prévus
sur l’étrier métallique en fonction du boîtier.
• Encastrer le boîtier à la hauteur indiquée.
• Fixer l’étrier au boîtier encastrable.
• Réaliser les branchements.
• Fixer le moniteur à l’étrier.
1,50m (*)
1,45m (*)
1A 1B
Installation sur boîtier rectangulaire
entraxe de 83.5 mm
Installation sur boîtier Ø 60 mm
(*) Pour garantir le respect de la Directive de référence pour les personnes handicapées (par exemple, en
France, voir la Loi 2005-102 du 11/02/2005, le Décret 2006-555 du 17/05/2006 et ses amendements
ultérieurs des 1/08/2006, 26/02/2007 et 21/03/2007), l’écran du moniteur devra être mis en place à une
hauteur comprise entre 0,90 et 1,30 m.
DESCRIPTION DES BORNES
I1
}
Entrée du signal audio vidéo
I2
O1
}
Sortie du signal audio vidéo
O2
AI
}
Entrée de la tension d’alimentation
AI
AO
}
Sortie de la tension d’alimentation pour les moniteurs “Esclaves”
AO
K
}
Sortie pour le raccordement de sonneries supplémentaires
Z

14 DS1722-003 15
DS1722-003
RACCORDEMENT DU MONITEUR “MAÎTRE” AUX MONITEURES “ESCLAVES”
L1
L1
Vers la plaque
de rue (A)
AI
AI
AO
AO
K
ZO2
O1
LB
LB
LA
LA
Vers l’alimentation
(C)
MONITEUR MAÎTRE
33V
GND
O1 O2 AOAO
AIAII2I1
I1 I2 AI AI
AOAOO2O1
Sonnerie
supplémentaire
Moniteur
esclave
Moniteur
esclave
K
Z
K
Z
K
Z
En cas de dépose d’un moniteur esclave de l’installation, il faudra débrancher les câbles du vidéophone
situé en amont. Par exemple, la figure suivante illustre la procédure de débranchement du moniteur
esclave n°2 de l’installation.
I1
I2
AI
AI AO
AO
O2
O1 O1
O2
AO
AOAI
AI
I2
I1O1
O2
AO
AO
Moniteur
esclave n°1
Moniteur
esclave n°2
Moniteur
Maître
§
FIXATION DU MONITEUR
Pour achever l’installation, fixer le moniteur à l’étrier, comme illustré dans les figures suivantes.
1
2
PROGRAMMATION ET FONCTIONNEMENT
DESCRIPTION DE LA FAÇADE DU MONITEUR
1. écran
2. microphone
3. indication coupure sonnerie (Mute)
4. indication porte ouverte et ouvre-
porte automatique actif
5. bouton ouvre-porte
6. boutons de navigation des menus
OSD
7. bouton ouvre-porte accès véhicules
8. bouton coupure sonnerie (Mute)
9. bouton de confirmation d’entrée
données et paramètres
10. bouton de surveillance vidéo
11. bouton de commande auxiliarie
12. haut-parleur
13. bouton d’activation/désactivation
phonie
1
3
2
4
513
12 6
7891011

16 DS1722-003 17
DS1722-003
Voyants de signalisation du moniteur
DIODE verte fixe verte clignotante rouge fixe rouge
clignotante
verte/rouge
clignotante
Fonction ouvre-
porte disponible
Phonie active
Activation
phonie
disponible
Tonalité d’appel
coupée
Porte ouverte
ARBORESCENCE DE PROGRAMMATION
En appuyant sur la touche on accéde au menu de programmation suivant:
Verrouillage du clavier
Choix de la langue
Réglage des volumes du moniteur
Tonalité d’appel
Haut-parleur
Bip d’actionnement des touches
Choix des tonalités d’appel
Plaque de rue 1
Plaque de rue 2
Appel intercom entre moniteurs
Rétablissement des paramètres d’usine
MINUTERIE DE
NETTOYAGE
CHOIX DE
LA LANGUE
RÉGLAGE VOLUME
CHOIX DE
SONNERIES
APPEL PLAQUE DE
RUE SECONDAIRE
APPEL PLAQUE DE
RUE PRINCIPALE
APPEL INTERNE
RETOUR
PROGRAMMATION INITIALE
Pour la description des fonctions et de la programmation, reportez-vous au manuel fourni avec le kit.§
ESPAÑOL
ESQUEMA DE CONEXIÓN A BLOQUES
2 2 2
Alimentador
Timbre
suplementario
Timbre
suplementario
Timbre
suplementario
Vídeoportero
slave
Vídeoportero
slave
Vídeoportero
slave
Unidad de
llamada
Dispositivo para activación
apertura puerta acceso
vehicular
Cerradura
eléctrica
Pulsador portal
Vídeoportero
Master
4
4
4
2
2
2
2
2
110/230V~
DISTANCIAS MÁXIMAS ENTRE DISPOSITIVOS
Tipo de cable
Tramo SYT1
(0,8mm)
Par trenzado telefónico
Ø 0,6 mm sin vaina CAT5 UTP
Cable
individual
1mm2
Unidad de llamada – vídeoportero Slave
más distante 130 m 100 m
vídeoportero – melodía suplementaria 50 m
vídeoportero Master – vídeoportero
Slave más distante 50 m 30 m
Los distintos tramos de hilos del sistema deben pasar por tubos corrugados diferentes.

18 DS1722-003 19
DS1722-003
INSTALACIÓN DEL VÍDEOPORTERO
El dispositivo está predispuesto para la instalación en cajas de encastre utilizando los orificios, presentes
en el soporte metálico, en función de la caja.
• Fijar la caja al muro a la altura indicada;
• Fijar el soporte a la caja de encastre;
• Realizar las conexiones;
• Fijar el vídeoportero al soporte.
1,50m (*)
1,45m (*)
1A 1B
Instalación en caja 503 Instalación en caja Ø 60 mm
(*) Para garantizar el respeto de la Normativa sobre discapacidades (por ej., actualmente en Francia está
contemplada en la Ley 2005-102 del 11/02/2005, en el Decreto 2006-555 del 17/05/2006 y posteriores
modificaciones del 1/08/2006, del 26/02/2007 y 21/03/2007) el monitor del vídeoportero deberá ser
ubicado a una altura comprendida entre 0,90 y 1,30 m.
DESCRIPCIÓN DE LOS BORNES
I1
}
Entradas señales audio y vídeo
I2
O1
}
Salidas señales audio y vídeo
O2
AI
}
Entrada tensión de alimentación
AI
AO
}
Salida tensión de alimentación para vídeoporteros “Slave”
AO
K
}
Salida para conexión de timbres suplementarios
Z
CONEXIÓN DEL VÍDEOPORTERO “MASTER” A VÍDEOPORTEROS “SLAVE”
L1
L1
A la unidad
de llamada (A)
AI
AI
AO
AO
K
ZO2
O1
LB
LB
LA
LA
Al alimentador
(C)
VÍDEOPORTERO MASTER
33V
GND
O1 O2 AOAO
AIAII2I1
I1 I2 AI AI
AOAOO2O1
Timbre
suplementario
Vídeoportero
Slave
Vídeoportero
Slave
K
Z
K
Z
K
Z
En caso de que se deba remover un vídeoportero Slave del sistema, es necesario desconectar los
cables del vídeoportero ubicado anteriormente. En el dibujo que sigue, por ejemplo, se indica como
desconectar del sistema el vídeoportero Slave n°2..
Vídeoportero
Slave nr. 1
Vídeoportero
Slave nr. 2
I1
I2
AI
AI AO
AO
O2
O1 O1
O2
AO
AOAI
AI
I2
I1O1
O2
AO
AO
Vídeoportero
Master
§

20 DS1722-003 21
DS1722-003
FINALIZACIÓN DE LA INSTALACIÓN
Para finalizar la instalación, fijar el vídeoportero al soporte tal como se indica en las siguientes figuras.
1
2
PROGRAMACIÓN Y FUNCIONAMIENTO
DESCRIPCIÓN FRONTAL DEL VÍDEOPORTERO
1. pantalla
2. micrófono
3. indicador exclusión timbre (Mute)
4. indicador de puerta abierta y apertura
automática puerta activa
5. pulsador apertura puerta
6. pulsadores de navegación de los
menús OSD
7. pulsador apertura puerta acceso
vehicular
8. pulsador exclusión timbre (Mute)
9. pulsadordeconfirmaciónintroducción
datos y configuraciones
10. pulsador autoactivación
11. pulsador encendido luces escaleras
12. altavoz
13. pulsador activación / desactivación
fonía
Led readouts on the video door phone
LED verde fijo verde
parpadeante rojo fijo rojo parpadeante
verde/rojo
parpadeante
Función apertura
puerta disponible
Fonía activa Activación fonía
disponible
Tono de llamada
excluido
Puerta abierta
ESQUEMA PROGRAMACIÓN A ÁRBOL
Con vídeoportero en reposo, pulsando la tecla se accede al siguiente menú de programación:
Bloqueo del teclado
Configuración idioma
Ajuste del volumen del vídeoportero
Tono de llamada
Altavoz
Beep presión teclas
Selección de las melodías de llamada
Unidad de llamada 1
Unidad de llamada 2
Llamada intercomunicante
Reajuste configuraciones de fábrica
BLOQUEO
DE TECLADO
CAMBIAR IDIOMA
AJUSTE DE
VOLUMEN
TONOS DE
LLAMADA
PULSADOR N. 2
PULSADOR N. 1
INTERCOMUNICATION
PARAMETROS
DE FABRICA
Para información sobre el funcionamiento y la programación, consultar el manual de sistema del kit.§
1
3
2
4
513
12 6
7891011

22 DS1722-003 23
DS1722-003
DEUTSCH
ANSCHLUSS-BLOCKSCHEMA
2 2 2
Netzteil
Zusätzlicher
Klingelton
Zusätzlicher
Klingelton
Zusätzlicher
Klingelton
Freisprechanlage
Slave
Freisprechanlage
Slave
Freisprechanlage
Slave
Rufstelle
Vorrichtung zum Aktivieren
des Türöffners Zufahrt
Elektrisches Schloss
Hauseingangstaste
Freisprechanlage
Master
4
4
4
2
2
2
2
2
110/230V~
MAXIMALE ENTFERNUNGEN ZWISCHEN DEN EINRICHTUNGEN
Types of cable
Abschnitt SYT1
(0,8mm)
Telefonschleife
Ø 0,6 mm ohne
Ummantelung
CAT5 UTP Einzelkabel
1mm2
Rufstelle – Entfernteste Freisprechanlage
Slave 130 m 100 m
Freisprechanlage – zusätzlicher
Klingelanlage 50 m
Freisprechanlage Master – Entfernteste
Freisprechanlage Slave 50 m 30 m
Unterschiedliche Abschnitte der Anlagendrähte müssen in unterschiedlichen Wellrohren verlaufen.
MONTAGE DER GEGENSPRECHANLAGE
Das Gerät ist auf die Montage in Einbaudosen voreingestellt und dabei werden verschiedene Bohrungen
verwendet, die je nach Dose am Metallgestell vorgesehen sind.
• Dose auf der angegebenen Höhe einmauern;
• Bügel an der Einbaudose befestigen;
• Anschlüsse erstellen;
• Gegensprechanlage am Bügel befestigen.
1,50m (*)
1,45m (*)
1A 1B
Montage an der Dose 503 Montage an der Dose Ø 60 mm
(*) Um die Beachtung der Bezugsrichtlinie für Behinderte zu gewährleisten (beispielsweise ist sie in Frankreich
gegenwärtig im Gesetz 2005-102 vom 11.02.2005, in der Verordnung 2006-555 vom 17.05.2006 und
folgende Änderungen vom 1.08.2006, vom 26.02.2007 sowie vom 21.03.2007 enthalten), muss der
Bildschirm der Gegensprechanlage auf einer Höhe zwischen 0,90 und 1,30 m positioniert werden.
KLEMMENBESETZUNG
I1
}
Eingang Ton- und Bildschirmsignale
I2
O1
}
Ausgang Ton- und Bildschirmsignale
O2
AI
}
Eingang Versorgungsspannung
AI
AO
}
Ausgang Versorgungsspannung für Freisprechanlagen “Slave”
AO
K
}
Ausgang zum Anschluss der zusätzlichen Sirenen
Z

24 DS1722-003 25
DS1722-003
ANSCHLUSS DER GEGENSPRECHANLAGE “MASTER” AN BILDSCHIRM-
FREISPRECHANLAGEN “SLAVE”
L1
L1
Zur Rufstelle
(A)
AI
AI
AO
AO
K
ZO2
O1
LB
LB
LA
LA
Zum Netzteil
(C)
MASTER VIDEO DOOR PHONE
33V
GND
O1 O2 AOAO
AIAII2I1
I1 I2 AI AI
AOAOO2O1
Zusätzliche
Klingel
Freisprechanlage
Slave
Freisprechanlage
Slave
K
Z
K
Z
K
Z
Wenn eine Slave-Gegensprechanlage entfernt werden sollte, müssen die Kabel von der vorgeschalteten
Gegensprechanlage getrennt werden. Auf der folgenden Zeichnung wird beispielsweise angegeben,
wie die Slave- Gegensprechanlage Nr. 2 von der Anlage getrennt wird.
I1
I2
AI
AI AO
AO
O2
O1 O1
O2
AO
AOAI
AI
I2
I1O1
O2
AO
AO
Freisprechanlage
Slave Nr. 1
Freisprechanlage
Slave Nr. 2
Freisprechanlage
Master
§
MONTAGE ABSCHLIESSEN
Um die Montage abzuschließen, befestigen Sie die Gegensprechanlage an den Bügel, wie auf den
Zeichnungen gezeigt wird.
1
2
PROGRAMMIEREN UND BETRIEB
BESCHREIBUNG FRONT DER GEGENSPRECHANLAGE
1. Display
2. Mikrofon
3. Angabe zum Tonausschluss (Mute)
4. Angabe Tür steht offen und
automatischer Türöffner aktiv
5. Türöffnerknopf
6. OSD-Menü-Navigiertaste
7. Türöffnerknopf Zufahrt
8. Angabe zum Tonausschluss (Mute)
9. Taste zum Bestätigen der
Dateneingabe und Einstellungen
10. Taste zum Selbsteingabe
11. Treppenlicht-Einschalttaste
12. Lautsprecher
13. Taste zum Aktivieren/Deaktivieren
des Tons
1
3
2
4
513
12 6
7891011

26 DS1722-003 27
DS1722-003
Led-Meldungen an der Gegensprechanlage
LED Grünes Dauerlicht Grünes
Blicklicht Rotes Dauerlicht Rotes Blicklicht Grünes/rotes Blicklicht
Türöffnerfunktion
verfügbar
Ton aktiv Ton aktivieren
verfügbar
Anrufton
ausgeschlossen
Tür offen
PROGRAMMIERVERZWEIGUNG
Bei ruhender Freisprechanlage drücken Sie ], um zum Programmiermenü zu gelangen, das hier
dargestellt wird:
Tastatursperre
Sprache einstellen
Lautstärke der Gegensprechanlage einstellen
Anruflautstärke
Lautsprecher
Piepton bei Tastenbetätigung
Anrufmelodien auswählen
Rufstelle 1
Rufstelle 2
Gegensprechanruf
Werkseitige Einstellungen rückstellen
TASTATURSPERRE
ÄNDERUNG
SPRACHE
REGULIERUNG
LAUTSTÄRKE
KLINGEL-
TONE
TASTENFELD NR 2
TASTENFELD NR 1
INTERNRUF
WERKS-
EINSTELLUNGEN
Für die Betriebsbeschreibung und Programmierung schlagen Sie bitte im Heft des Set-Systems
nach.
§
POLSKI
SCHEMAT BLOKOWY PODŁĄCZENIA
2 2 2
Zasilacz
Dodatkowy
dzwonek
Dodatkowy
dzwonek
Dodatkowy
dzwonek
Wideodomofon
“slave”
Wideodomofon
“slave”
Wideodomofon
“slave”
Stanowisko
wezwania
Urządzenie dla
aktywacji otwarcia
drzwi
Zamek elektryczny
Przycisk korytarza
Wideodomofon
“master”
4
4
4
2
2
2
2
2
1
10/230V~
MAKSYMALNE ODLEGŁOŚCI MIĘDZY POSZCZEGÓLNYMI URZĄDZENIAMI
Typ kabla
Odcinek
SYT1
(Ø 0,8
mm)
Przewód dwużyłowy
Ø 0.6 mm bez osłony CAT5 UTP
Kabel
pojedynczy
1mm2
Miejsce rozmowy – videodomofon slave
polozony w odleglosci 130 m 100 m
videodomofon – dodatkowy dzwonek 50 m
videodomofon master – videodomofon
slave polozony w odleglosci 50 m 30 m
Różne odcinki przewodów urządzenia, muszą być przeprowadzone przez różne rurki osłonkowe.

28 DS1722-003 29
DS1722-003
INSTALACJA WIDEODOMOFONU
Urządzeniejest przygotowanedla instalacjiw obudowachpodtynkowych stosującróżne otworyprzewidziane
na wsporniku metalowym w zależności od obudowy.
• Obmurować obudowę na wskazanej wysokości;
• Zamocować wspornik do obudowy podtynkowej;
• Wykonać podłączenia;
• Zamocować wideodomofon do wspornika.
1,50m (*)
1,45m (*)
1A 1B
Instalacja na skrzynce 503 Instalacja na skrzynce Ø 60 mm
(*) Aby zagwarantować przestrzeganie Dyrektywy odniesienia dla osób z inwalidztwem (na przykład, dla
Francji aktualnie jest zawarta w prawie 2005-102 z dnia 11/02/2005, w dekrecie 2006-555 z dnia 17/05/2006
i kolejnych nowelizacjach z dnia 1/08/2006, z dnia 26/02/2007 i z dnia 21/03/2007) ekran wideodomofonu
musi być ustawiony na wysokości zawartej między 0,90 a 1,30 m.
OPIS ZACISKÓW
I1
}
Wejscie sygnalow fonicznych i wizyjnych (audio video)
I2
O1
}
Wyjscie sygnalow fonicznych i wizyjnych (audio video)
O2
AI
}
Wejście napięcia zasilania
AI
AO
}
Wyjście napięcia zasilania dla wideodomofonów „Slave”
AO
K
}
Wyjście dla podłączenia dodatkowych dzwonków
Z
PODŁĄCZENIE GŁÓWNEGO WIDEODOMOFONU “MASTER” DO WIDEODOMOFONÓW
“SLAVE”
L1
L1 AI
AI
AO
AO
K
ZO2
O1
LB
LB
LA
LA 33V
GND
O1 O2 AOAO
AIAII2I1
I1 I2 AI AI
AOAOO2O1
K
Z
K
Z
K
Z
Do stanowiska
wezwania (A) Do zasilacza (C)
Wideodomofon
“slave”
WIDEODOMOFON “MASTER”
Wideodomofon
“slave”
Dodatkowy
dzwonek
W przypadku kiedy potrzeba usunąć jeden z wideodomofonów slave z urządzenia, należy koniecznie
odłączyć przewody z wideodomofonu znajdującego sięprzed nim. Na poniższym rysunku, na przykład, jest
przedstawione jak odłączyć z urządzenia wideodomofon slave nr. 2..
Wideodomofon
“Slave” nr. 1
I1
I2
AI
AI AO
AO
O2
O1 O1
O2
AO
AOAI
AI
I2
I1
Wideodomofon
“Slave” nr. 2
O1
O2
AO
AO
Wideodomofon
“Master”
§

30 DS1722-003 31
DS1722-003
ZAKOŃCZENIE ZAINSTALOWANIA URZĄDZENIA
Aby zakończyć instalację należy zamocować wideodomofon do wspornika tak jak jest to przedstawione na
niniejszych rysunkach.
1
2
PROGRAMOWANIE I DZIAŁANIE URZĄDZENIA
OPIS WIDEODOMOFONU Z PRZODU
1. wyświetlacz
2. mikrofon
3. wskaźnik wyłączenia dzwonka (Mute)
4. wskaźnik otwartych drzwi i otwarcie
drzwi automatyczne aktywne
5. przycisk otwarcia drzwi
6. przyciski przemieszczania się po menu
OSD
7. przycisk otwarcia drzwi przejazdu
pojazdów
8. przycisk wyłączenia dzwonka (Mute)
9. przycisk potwierdzenia wprowadzenia
danych i ustawień.
10. przycisk autowłączenia
11. przycisk włączenia oświetlenia klatki
schodowej
12. głośnik
13. przycisk włączenia/wyłączenia audio
Sygnalizacje led na wideodomofonie
LED stałe zielone migające zielone stałe czerwone migające
czerwone
zielone/czerwone
migające
Funkcja otwarcia
drzwi dostępna
Audio aktywne Aktywacja audio
dostępna
Dówięk wezwania
wyłączony
Drzwi otwarte
STRUKTURA PROGRAMOWANIA
Ddy videodomofon nie jest w uzyciu, wystarczy nacisnac przycisk aby wejsc do menu programow, tak
jak opisujemy to ponizej:
Blokada klawiatury
Ustawienie języka
Regulacja głośności wideodomofonu
Dźwięk wezwania
Głośnik
Dźwięk (Beep) naciśnięcia przycisków
Wybór melodii wezwania
Stanowisko wezwania 1
Stanowisko wezwania 2
Rozmowa interkom
Przywraca ustawienia fabryczne
BLOKADA
KLAVIATURY
WYBÓR JĘZYKA
REGULACJA
GŁOŚNOŚCI
DZWONKÓW
MELODIE
PANEL NR. 2
PANEL NR. 1
INTERKOM
USTAWIENIA
DOMYŚLNE
Prosimy zapoznac sie z opisem programow oraz z opisem dzialania urzadzenia w instrukcji systemu
zestawu.
§
1
3
2
4
513
12 6
7891011

DS 1722-003 LBT 8533
http://www.urmetdomus.com
e-mail:[email protected]
FILIALI
20151 MILANO - V.Gallarate 218
Tel. [phone] - Fax [phone]
00043 CIAMPINO (ROMA) V.L. Einaudi 17/19A
Tel. [phone] - Fax [phone]
80013
CASALNUOVO (NA) V.Nazionale delle Puglie 3
Tel. [phone] - Fax [phone]
30030 VIGONOVO (VE) - V.del Lavoro 71
Tel. [phone] r.a. - Fax [phone]
66020 S.GIOVANNI TEATINO (CH) - V.Nenni 17
Loc. Sambuceto Tel. [phone]
Tel. [phone] - Fax [phone]
SEDE
URMET DOMUS S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax [phone] - 323
Area tecnica
servizio clienti +39 011.23.39.810
Designed by Urmet Domus
Made in P.R.C.
