urmet domus 1086 System manual

DS1086-002B LBT20978
Mod.
1086
SCLAK KEYPAD BLUETOOTH
BLUETOOTH SCLAK KEYPAD
Sch./Ref.1086/2
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
FCC. ID.: REA10862

2DS1086-002B
ITALIANO
1. DESCRIZIONE GENERALE
La SCLAK Keypad Bluetooth Sch. 1086/2 è una tastiera che permette l’attivazione di una serratura elettrica
tramite l’inserimento di un codice di accesso. La tastiera è un dispositivo accessorio che deve essere
associato ad uno SCLAK Unit relè Bluetooth Sch. 1086/11 presente nell’impianto, la tastiera non funziona
stand alone.
Per eettuare l’associazione e la congurazione della tastiera è necessario l’utilizzo dell’App Urmet SCLAK
(fare riferimento al cap. “ATTIVAZIONE E CONFIGURAZIONE DELLA TASTIERA”).
2. CONTENUTO DELLA CONFEZIONE
• SCLAK Keypad Bluetooth Sch. 1086/2
• Confezione composta da:
- Cornice frontale
- 4 viti di ssaggio per cornice frontale
- 2 viti per ssaggio base dispositivo
- 2 tasselli da muro
- Batteria tipo AA / ER14505 3,6 V

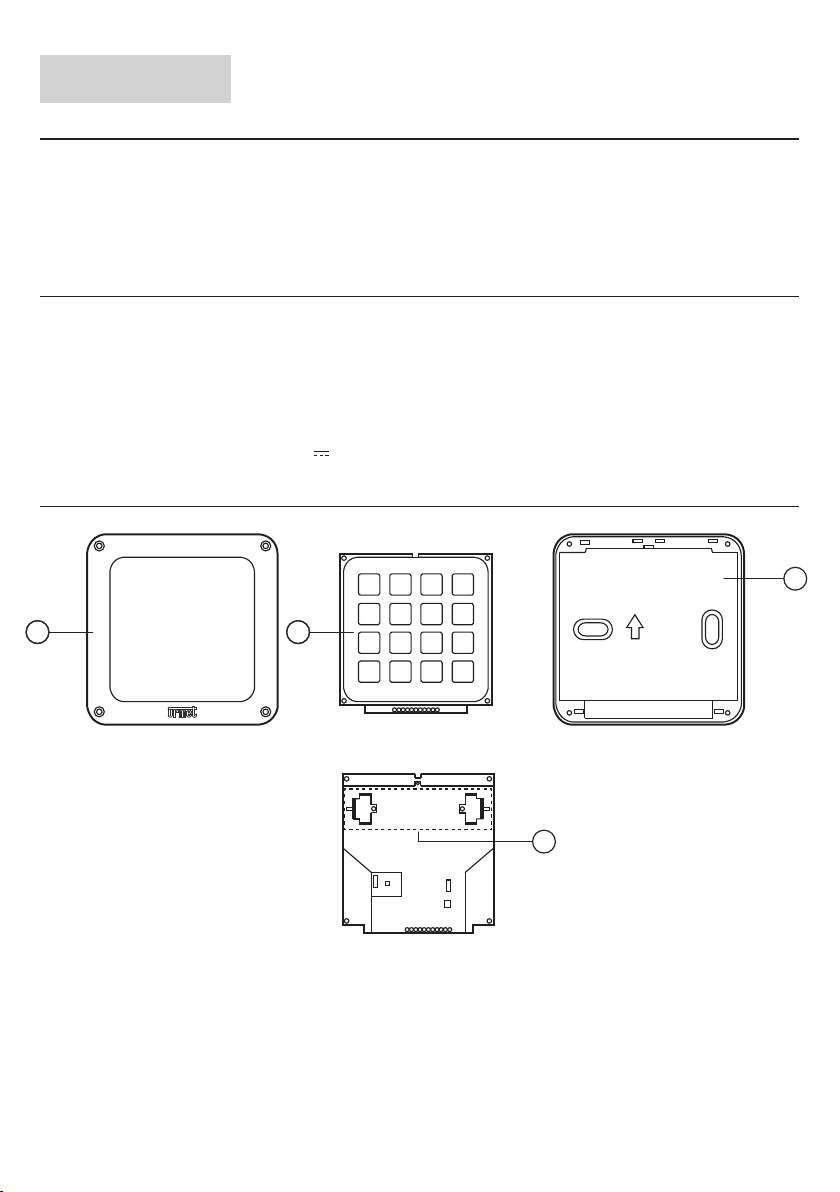

3. DESCRIZIONE DEI COMPONENTI
1
4
7
*
2
5
8
0
3
6
9
#
A
B
C
D
UP

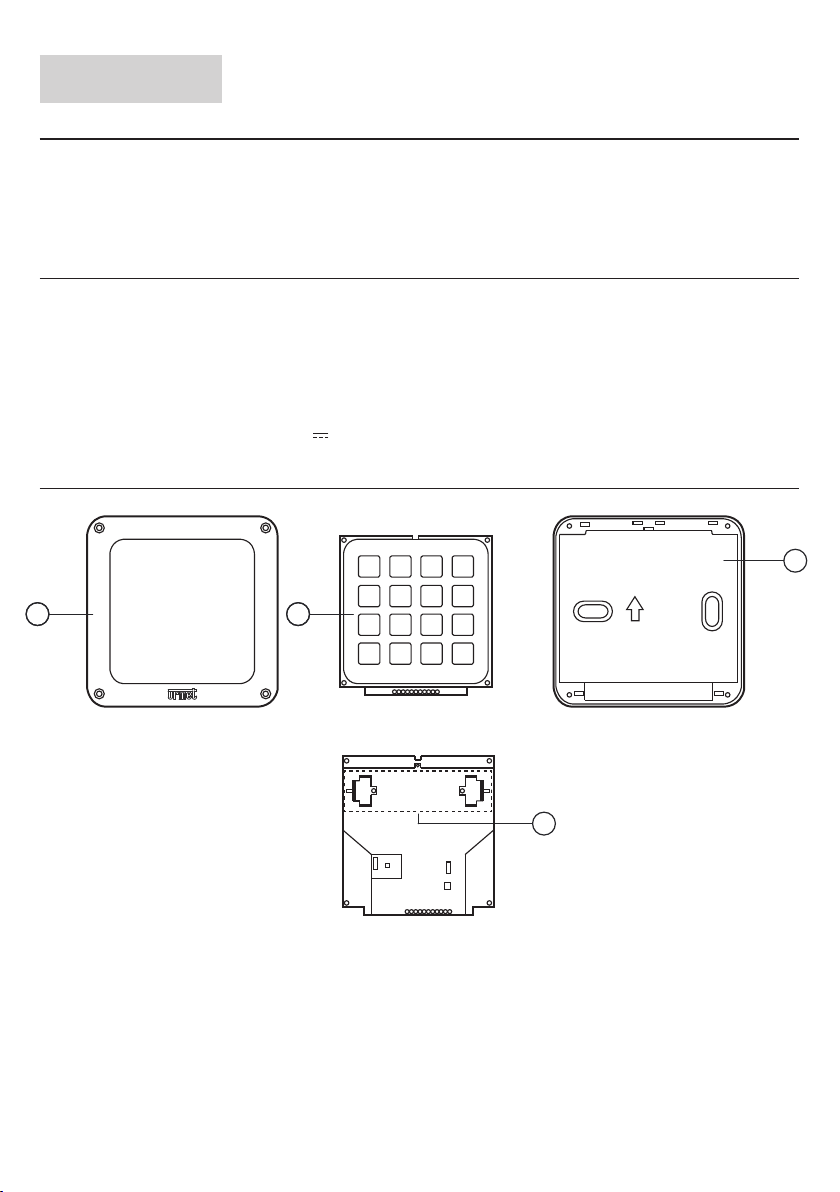

VISTA FRONTALE
VISTA POSTERIORE
1 2
3
4
-+
1. Cornice frontale
2. Tastierino numerico
3. Base del dispositivo
4. Alloggiamento per batteria

3
DS1086-002B
4. INSTALLAZIONE

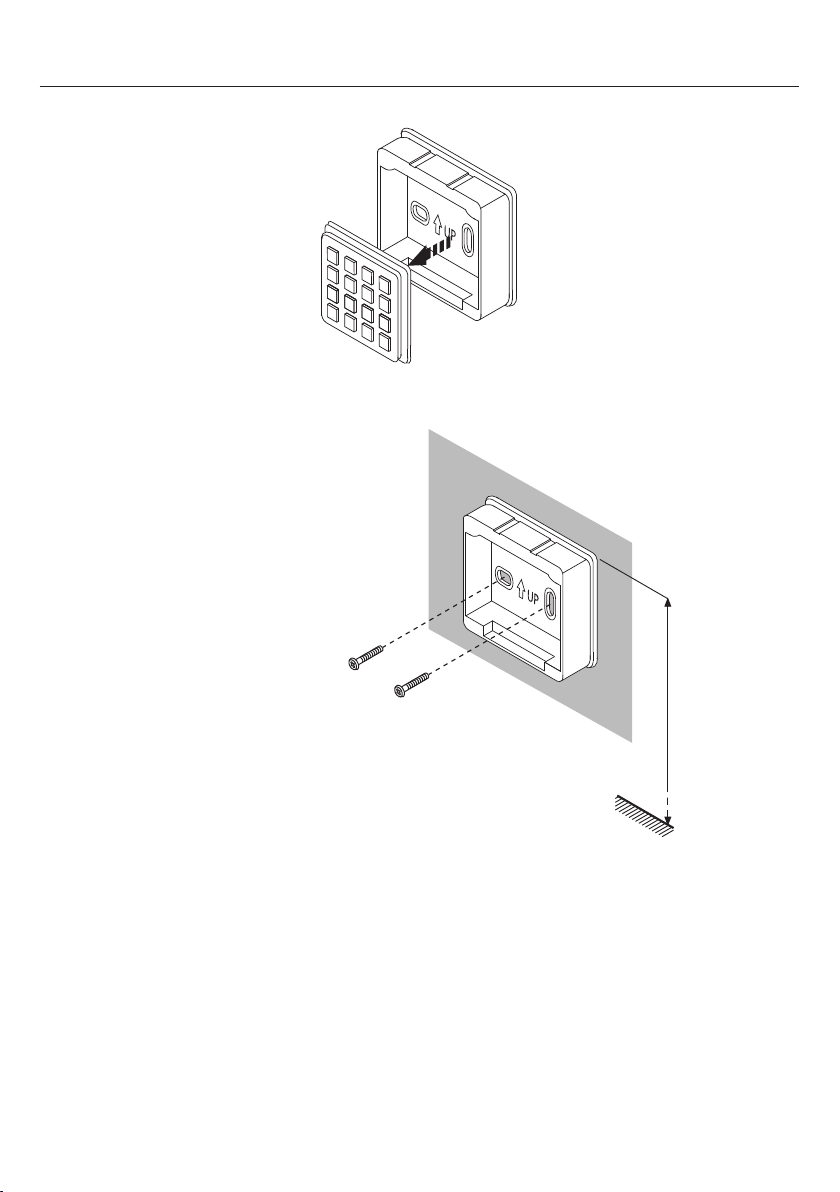

• Rimuovere il tastierino numerico dall’interno della base.
• Fissare la base del dispositivo nelle vicinanze dello SCLAK Unit relè Bluetooth Sch. 1086/11 al quale
si desidera associare la tastiera.
n° 2 viti 3,5 x 25 mm
1,55 ÷ 1,60 m(*)
(*) Nel caso di persone con disabilità o speciche necessità di tipo D1 (con età avanzata) e D2 (con dicoltà
motoria degli arti inferiori), il centro del dispositivo dovrà essere posizionato ad una altezza compresa
tra 75 cm e 140 cm rispetto al piano di calpestio. Per ulteriori dettagli vedere la Norma tecnica CEI
64-21:2016-12 – Ambienti residenziali. Impianti adeguati all’utilizzo da parte di persone con disabilità o
speciche necessità.
ATTENZIONE! Il dispositivo SCLAK Keypad Bluetooth Sch. 1086/2 deve essere installato nei pressi
dello SCLAK Unit relè Bluetooth Sch. 1086/11.

4DS1086-002B

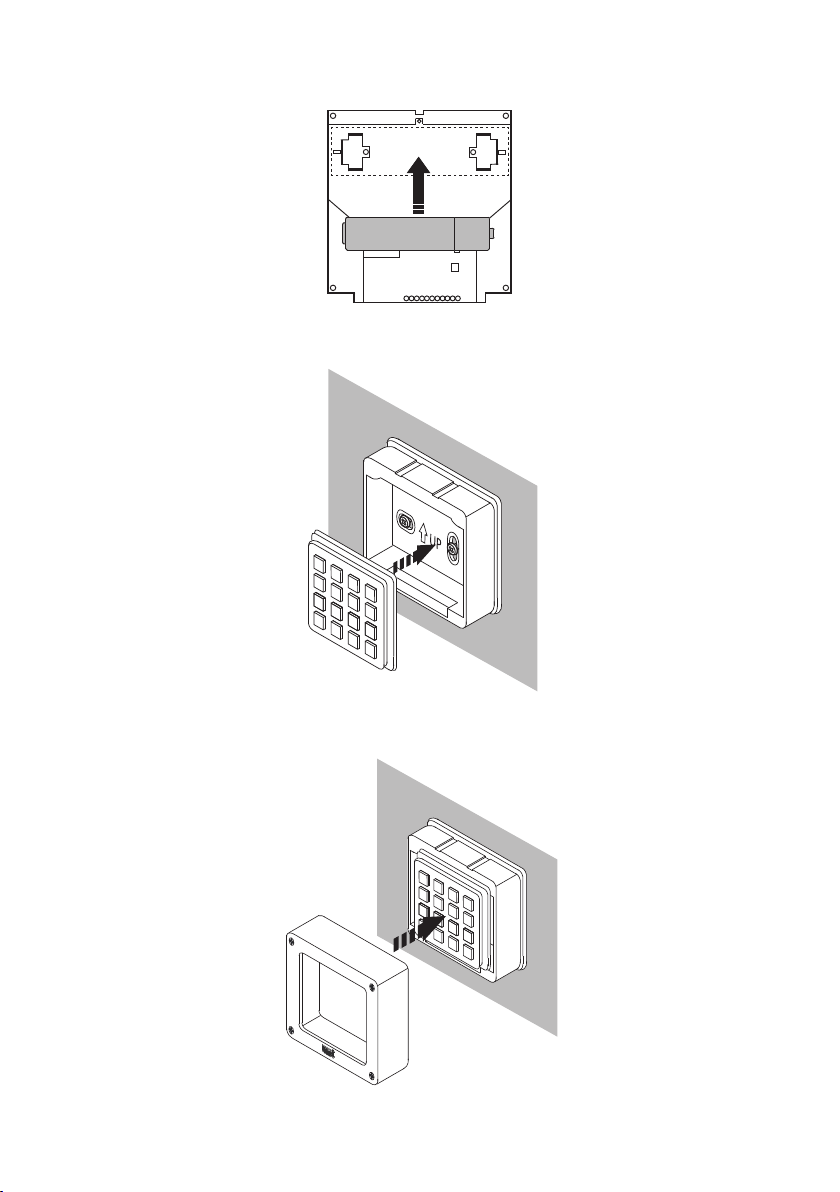

• Inserire la batteria fornita a corredo, nell’alloggiamento batteria posto nella parte posteriore del
tastierino numerico.
-+
-+
• Posizionare il tastierino numerico all’interno della base.
• Inserire la cornice frontale sulla base del dispositivo.

5
DS1086-002B
• Fissare la cornice frontale avvitando le apposite viti.
5. ATTIVAZIONE E CONFIGURAZIONE DELLA TASTIERA
Per procedere con la congurazione della SCLAK Keypad Bluetooth è necessario scaricare su uno
Smartphone, collegato ad Internet tramite una propria connessione dati cellulare o tramite WiFi, l’app Urmet
SCLAK disponibile sull’Apple store (IOS) o dal Play Store (Android).
È possibile scaricare l’app SCLAK sul proprio smartphone scansionando il seguente QR Code.
ATTENZIONE! È necessario che nell’impianto sia presente un dispositivo SCLAK Unit relè Bluetooth
Sch. 1086/11 attivo e congurato.
L’associazione della tastiera a uno SCLAK Unit relè Bluetooth è possibile se l’operatore è un
Installatore o Amministratore della SCLAK.
Seguire la seguente procedura per congurare e associare la SCLAK Keypad Bluetooth a uno SCLAK
Unit relè Bluetooth.

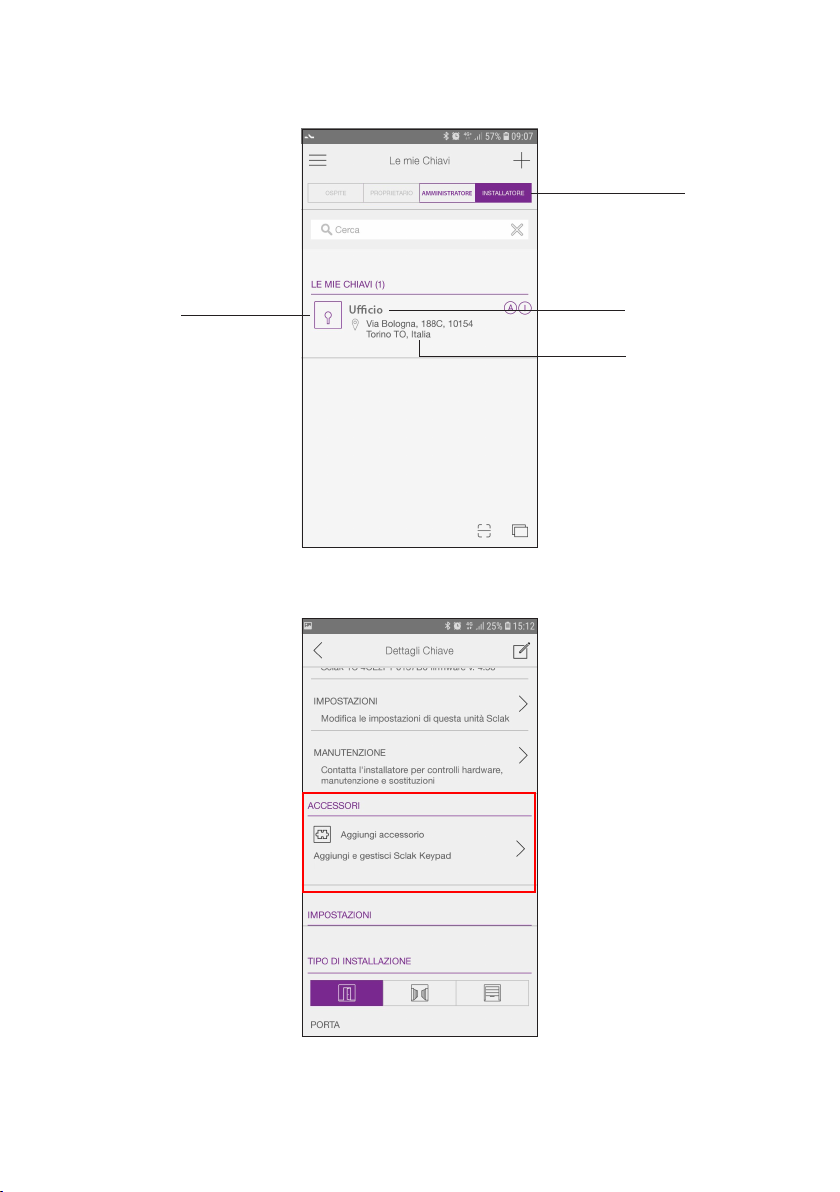

1. Attivare il Bluetooth sullo smartphone, avviare l’app Urmet SCLAK e accedere con un account di tipo
installatore o amministratore in cui è attivo e congurato il dispositivo SCLAK Unit relè Bluetooth.

6DS1086-002B
2. Dopo aver inserito le credenziali, premere il tasto “ACCEDI” per eettuare il login.
3. Nella seguente schermata selezionare il dispositivo SCLAK Unit relè Bluetooth su cui si desidera
associare la tastiera.
4. Premere sul icona del dispositivo SCLAK Unit relè Bluetooth.

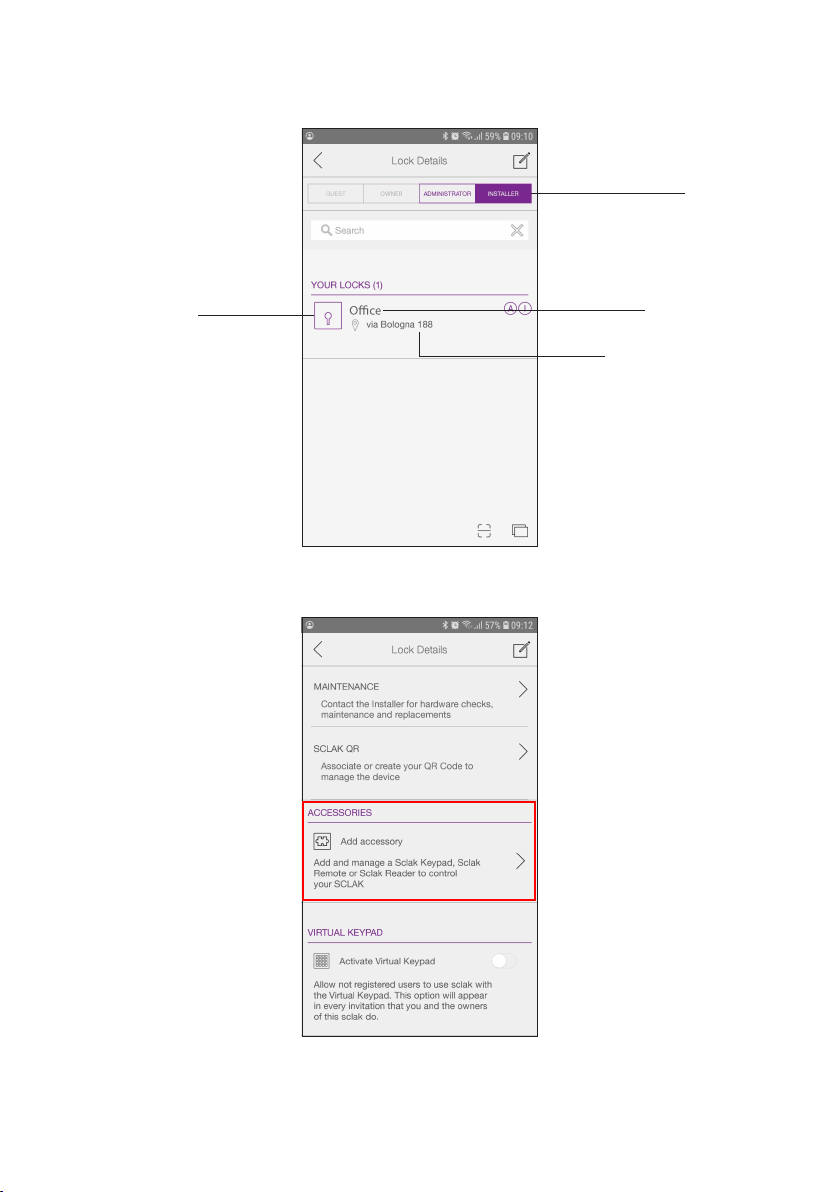

5. Nella seguente schermata alla sezione “ACCESSORI” premere il pulsante “Aggiungi accessorio”.
6. Seguire i passaggi descritti nell’App per aggiungere e congurare la SCLAK Keypad Bluetooth.
Geolocalizzazione dello
SCLAK Unit relè Bluetooth
SCLAK Unit relè Bluetooth
attivo e congurato
Prolo account
Nome dello SCLAK Unit
relè Bluetooth

7
DS1086-002B
6. SOSTITUZIONE DELLA BATTERIA
1. Rimuovere la cornice frontale svitando le apposite viti.
2. Rimuovere il tastierino numerico dalla base del dispositivo.
3. Ruotare il tastierino numerico e sostituire la batteria scarica, dall’alloggiamento batteria, con una
batteria dello stesso modello (tipo AA / ER14505 3,6 V ) seguendo la giusta polarità.
Utilizzare solo batterie conformi alla norma di sicurezza IEC 60086-4:2014 Batterie primarie -
Parte 4: Sicurezza della batterie al litio.
ATTENZIONE! Rischio di esplosione se la batteria è sostituita con un tipo diverso da quello indicato.
Smaltire le batterie usate secondo le normative locali vigenti.
4. Posizionare il tastierino numerico all’interno della base.
5. Reinserire la cornice frontale e avvitare le apposite viti.
7. CARATTERISTICHE TECNICHE
Alimentazione: .........................................................................Abatteria tipo AA / ER14505 3,6 V 2,6 Ah
Connessione:......................................................................................................... Bluetooth 4.0 o superiore
Banda di frequenza: ....................................................................................................2402 MHz ÷ 2480 MHz
Potenza di uscita (Max): ..................................................................................................................... 3,4 dBm
Grado di protezione degli involucri: ..........................................................................................................IP65
Temperatura di funzionamento: .................................................................................................... -20° ÷ 60°C
Dimensioni (LxAxP): .............................................................................................................. 84 x 84 x 27 mm
8. LEGENDA SIMBOLI
Simbolo Spiegazione
Tensione di alimentazione continua
Riferirsi al manuale d’installazione del dispositivo
9. DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio:
SCLAK KEYPAD BLUETOOTH Sch. 1086/2 è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
www.urmet.com

8DS1086-002B
ENGLISH
1. GENERAL DESCRIPTION
The SCLAK Bluetooth Keypad Ref. 1086/2 is a keypad that allows activation of an electric lock by entering
an access code. The keypad is an accessory device that must be associated with a SCLAK Unit Bluetooth
relay Ref. 1086/11 present in the system, the keypad is not capable of stand alone operation.
To associate and congure the keypad it is necessary to use the Urmet SCLAK App (please refer to chapter
“KEYPAD ACTIVATION AND CONFIGURATION”).
2. PACKAGE CONTENTS
• SCLAK Bluetooth Keypad Ref. 1086/2
• Package consisting of:
- Front frame
- 4 xing screws for front frame
- 2 xing screws for device base
- 2 wall plugs
- Battery type AA / ER14505 3,6 V
3. COMPONENT DESCRIPTION
1
4
7
*
2
5
8
0
3
6
9
#
A
B
C
D
UP
FRONT VIEW
REAR VIEW
1 2
3
4
-+
1. Front frame
2. Numeric keypad
3. Device base
4. Housing for battery

9
DS1086-002B
4. INSTALLATION
• Remove the numeric keypad from inside the base.
• Fix the base of the device close to the SCLAK Unit Bluetooth relay Ref. 1086/11 to which the keypad
will be associated.
2 screws 3.5 x 25 mm
1,55 ÷ 1,60 m
ATTENTION! The SCLAK Keypad Bluetooth device Ref. 1086/2 must be installed near the SCLAK
Bluetooth relay unit Ref. 1086/11.

10 DS1086-002B
• Insert the supplied battery into the battery compartment on the rear of the numeric keypad.
-+
-+
• Position the numeric keypad inside the base.
• Attach the front frame onto the base of the device.
• Fasten the front frame by tightening the appropriate screws.
