urmet domus 1092 User manual

DS1092-104
DISTRIBUTORE DATI RS485
1 INGRESSO / 4 USCITE
RS485 DATA DISTRIBUTOR
1 INPUT / 4 OUTPUTS
DISTRIBUTEUR DE DONNEES RS485
1 ENTREE / 4 SORTIES
DATENVERTEILER RS485
1 EINGANG / 4 AUSGÄNGE
DISTRIBUIDOR DE DATOS RS485
1 ENTRADA / 4 SALIDAS
Sch./Ref./Réf./Typ/Ref. 1092/661
MANUALE D’USO
INSTRUCTIONS
MODE D’EMPLOI
GEBRAUCHSANLEITUNG
MANUAL DE INSTRUCCIONES
Mod.
1092

2DS1092-104
INFORMAZIONI GENERALI
Il presente documento descrive come installare ed utilizzare il modello di distributore dati RS-485 URMET
Domus S.p.A. Sch.1092/661.
Prima di usare l’apparecchiatura, leggere il presente manuale che ne descrive l’uso corretto e sicuro.
Conservare questo manuale con attenzione ed in un luogo facilmente reperibile per poterlo consultare
prontamente quando necessario.
DESCRIZIONE PRODOTTO
Il distributore dati RS-485 URMET Domus S.p.A. Sch.1092/661 è un dispositivo in grado di rigenerare e
smistare i segnali provenienti da un apparato (quale ad esempio una tastiera o un DVR) all’interno di un
sistema di controllo con telecamere Easy Dome.
Caratteristiche generali
 Dimensioni compatte
 Estrema facilità di impiego grazie alla presenza delle morsettiere estraibili
APERTURA DELLA CONFEZIONE
Verificare che l’imballo ed il contenuto non presentino danni visibili. Se alcune parti non sono presenti o
risultano danneggiate, contattare immediatamente il rivenditore. In questi casi non tentare di utilizzare il
dispositivo. Se il prodotto dovesse essere rimandato al fornitore, assicurarsi di spedirlo con il suo imballo
originale.
Contenuto della confezione
 N°5 morsettiere estraibili
 Manuale d’uso
Nota Bene
La composizione degli accessori a corredo può essere variata senza alcun preavviso.
AVVERTENZE
Alimentazione
 Si consiglia l’impiego dell’alimentatore URMET Domus presente a catalogo con i requisiti
richiesti.
 Per scollegare il cavo di alimentazione dalla presa impugnare la spina evitando di tirare il cavo.
Precauzioni per la sicurezza
 Per prevenire il rischio di incendio e folgorazione evitare di esporre questo dispositivo alla
pioggia o all'umidità.
 Per prevenire il rischio di incendio e folgorazione evitare di introdurre all’interno del dispositivo
qualsiasi oggetto solido o liquido. Se ciò dovesse avvenire scollegare il dispositivo dalla rete di
alimentazione e farlo controllare da personale qualificato.
 In nessun caso il dispositivo deve essere aperto. Per qualsiasi intervento di riparazione
rivolgersi a personale qualificato oppure contattare il centro assistenza.
Pulizia del dispositivo
 Usare un panno asciutto e strofinare leggermente per eliminare polvere e sporcizia.
 Nel caso in cui la sporcizia non fosse eliminabile con un panno asciutto, compiere l’operazione
con un panno inumidito con detergente neutro.
 Non usare liquidi volatili come benzina, alcool, solventi ecc. o panni trattati chimicamente per
pulire il dispositivo al fine di evitare deformazioni, deterioramenti o graffi della finitura della
superficie.
ITALIANO

DS1092-104 3
Precauzioni per l’installazione
 Per prevenire il surriscaldamento del dispositivo, collocarlo in una posizione ben aerata.
 Per lo stesso motivo non deve essere installato vicino a fonti di calore come radiatori o condotti
d'aria calda o in posizioni dove sia esposto direttamente all’irradiazione solare così come non
deve essere installato in locali soggetti a eccessiva polvere, vibrazioni meccaniche o urti.
 Tenere in considerazione la temperatura di funzionamento dell’unità (-5°c+45°c) e le sue
specifiche inerenti il grado di umidità (10%90%) prima di scegliere il luogo per l’installazione.
Forti escursioni termiche rispetto ai limiti di temperatura di funzionamento specificati
potrebbero causare guasti all’unità. Non installare l’unità sopra un’altra apparecchiatura che
emani calore.
 Non mettere in funzione il dispositivo immediatamente dopo il trasporto da un luogo freddo ad
un luogo caldo e viceversa. Attendere mediamente tre ore: questo intervallo di tempo è
necessario al dispositivo per adattarsi al nuovo ambiente (temperatura, umidità, ecc...).
 Non posizionare questa apparecchiatura su alcuna superficie instabile come un tavolo
traballante o inclinato. In caso contrario l’apparecchiatura potrebbe cadere con conseguenti
lesioni o guasti meccanici.
 Non installare questa apparecchiatura in alcun luogo dove possa essere esposta a umidità o
acqua. Non bagnarla con un getto d’acqua diretto per evitare la possibilità di incendio, scosse
elettriche o guasto meccanico.
 Se all’interno dell’apparecchiatura dovesse penetrare acqua o qualche altro materiale estraneo
cessarne l’utilizzo al fine di evitare la possibilità di incendio e scosse elettriche. In questo caso
contattare il rivenditore, o l’installatore autorizzato.
 Non installare il dispositivo in ambienti esposti alla pioggia o all'umidità.
 E' opportuno prevedere a monte degli apparecchi un idoneo interruttore di sezionamento e di
protezione.
 Prima di collegare l'apparecchio alla rete di alimentazione accertarsi che i dati di targa siano
rispondenti a quelli della rete di distribuzione.
INSTALLAZIONE

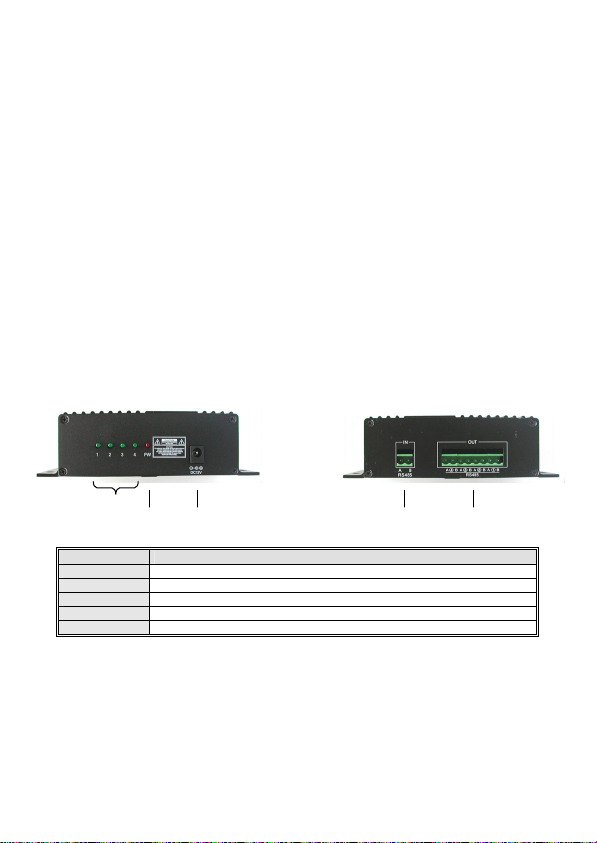

Figura 1: lato alimentazione Figura 2: lato input / output
PARTICOLARE DESCRIZIONE
1 Morsettiera per ingresso dati linea RS-485
2 Morsettiere per uscita dati linea RS-485
3 Connettore di alimentazione
4 Led di alimentazione (fisso)
5 Per applicazioni future
1 2345

4DS1092-104
1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.
2. Effettuare i collegamenti degli ingressi e delle uscite mediante le morsettiere estraibili fornite a
corredo, serrando le viti fino a bloccarle.

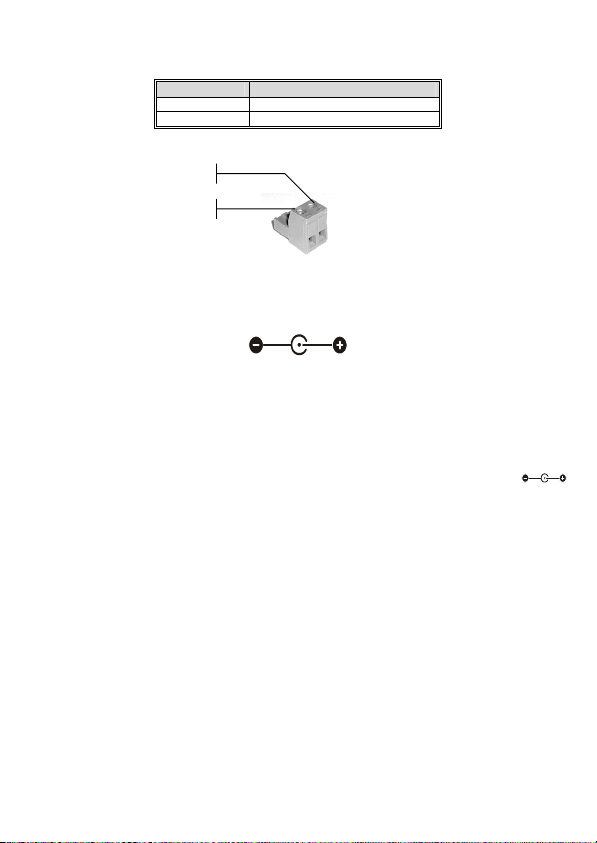

Figura 3: morsettiera estraibile
Nota Bene
I collegamenti RS-485 devono rispettare le polarità.
3. Alimentare il dispositivo dopo essersi assicurati di disporre di un’alimentazione di rete con polarità
centrale positiva:
4. L’accensione fissa del led “DATA” (2) indica che il dispositivo è alimentato.
5. L’accensione lampeggiante del led “DATA” (2) indica che il dispositivo sta ricevendo dei dati in
ingresso.
6. Assicurarsi che ai capi delle linee RS-485 siano inserite, ove necessario, le opportune resistenze di
terminazione (120).
CARATTERISTICHE TECNICHE
Tensione di ingresso: ................................................................................................................12 Vcc (±10%)
Consumo: .............................................................................................................................................100 mA
Connettore di alimentazione:................................................................................. Tipo jack 5.5/2.1
N° ingressi: ......................................................................................................................................................1
N° uscite: .........................................................................................................................................................4
N° dispositivi collegabili in serie (modalità input-output): ..............................................................2* Massimo
N° dispositivi collegabili in parallelo (modalità input-input):................................................... 16** Consigliato
Temperatura di utilizzo: ........................................................................................................................ -545°c
Temperatura d’immagazzinamento:...................................................................................................-2060°c
Dimensioni (L x P x H):....................................................................................................... 147 x 40 x 110mm
Peso: ...................................................................................................................................................... 300 gr
Distanza singola tratta:................................................................................................................. max 1200 m
Distanza totale (primo – ultimo dispositivo): ................................................................................. max 2400 m
Nota Bene
Le caratteristiche tecniche possono essere soggette a variazione senza alcun preavviso.
*Il segnale originale ricevuto dal primo distributore viene rigenerato per il secondo dispositivo connesso.
Oltre il secondo dispositivo non è più possibile rigenerare ulteriormente il segnale.
**Il segnale originale viene ricevuto da tutti i dispositivi connessi senza alcuna rigenerazione.
Morsetto Polarità
A (+)
B (-)
B
A

DS1092-104 5
SCHEMI
Qui di seguito si riportano alcuni schemi relativi ad applicazioni di base e di uso comune per il dispositivo
Sch.1092/661.

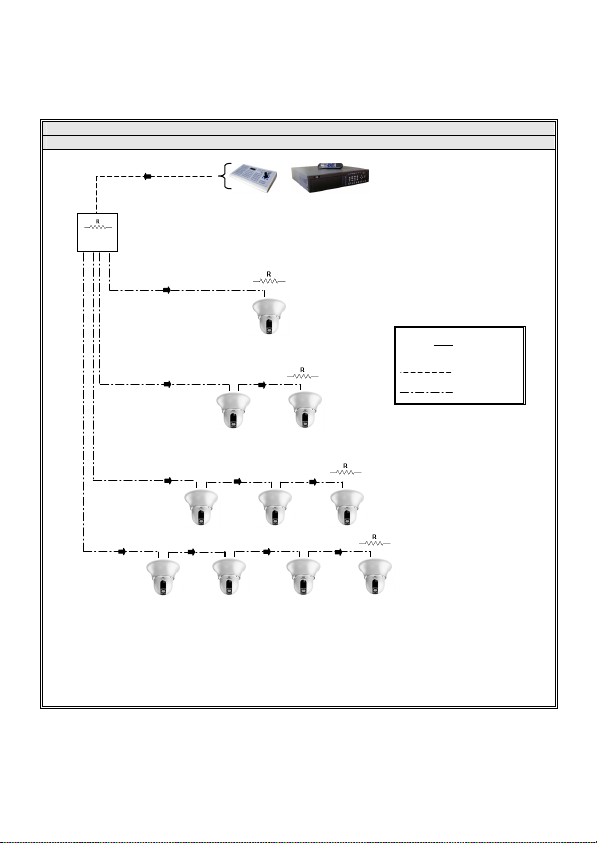

1 DISPOSITIVO
Caso A
O
Nota Bene
 La distanza tra il dispositivo di comando (tastiera/DVR) ed il distributore connesso può essere al
massimo di 1200m.
 La distanza tra il distributore e l’ultima telecamera ad esso connessa può essere al massimo di
1200m per ciascuna tratta delle 4 uscite.
 Assicurarsi che ai capi delle linee RS-485 siano inserite le opportune resistenze di terminazione.
Out 1
In
RS485 Max 1200m
RS485
Out 2
Out 3
RS485
Out 4
RS485
RS485
Max 1200m
Max 1200m
Legenda

6DS1092-104

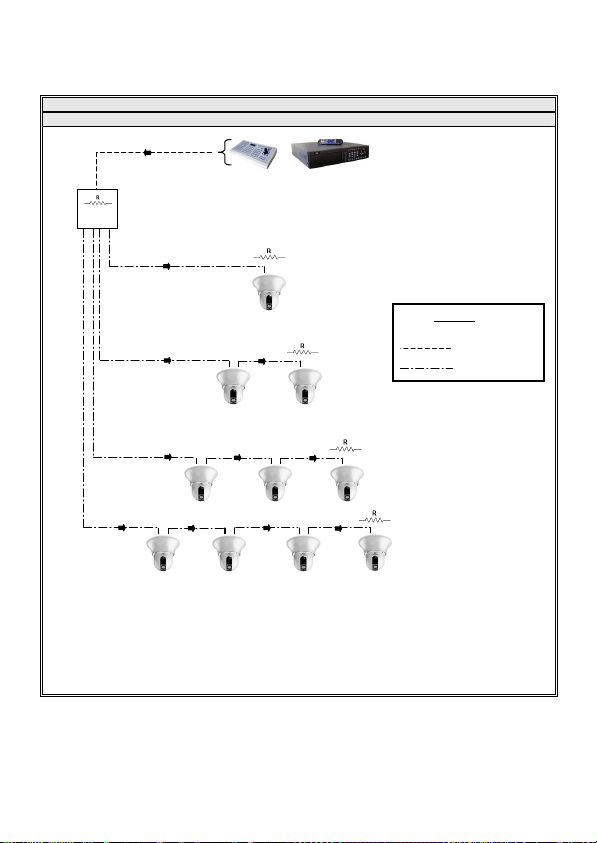

1 DISPOSITIVO
Caso B
O
Nota Bene
 La distanza tra il dispositivo di comando (tastiera/DVR) ed il distributore connesso può essere al
massimo di 1200m.
 La distanza tra il distributore e l’ultima telecamera ad esso connessa può essere al massimo di
1200m per ciascuna tratta delle 4 uscite.
 Assicurarsi che ai capi delle linee RS-485 siano inserite le opportune resistenze di terminazione.
Out 1
In
RS485 Max 1200m
RS485
Out 2
Out 3
RS485
Out 4
RS485
RS485
Max 1200m
Max 1200m
Legenda

DS1092-104 7

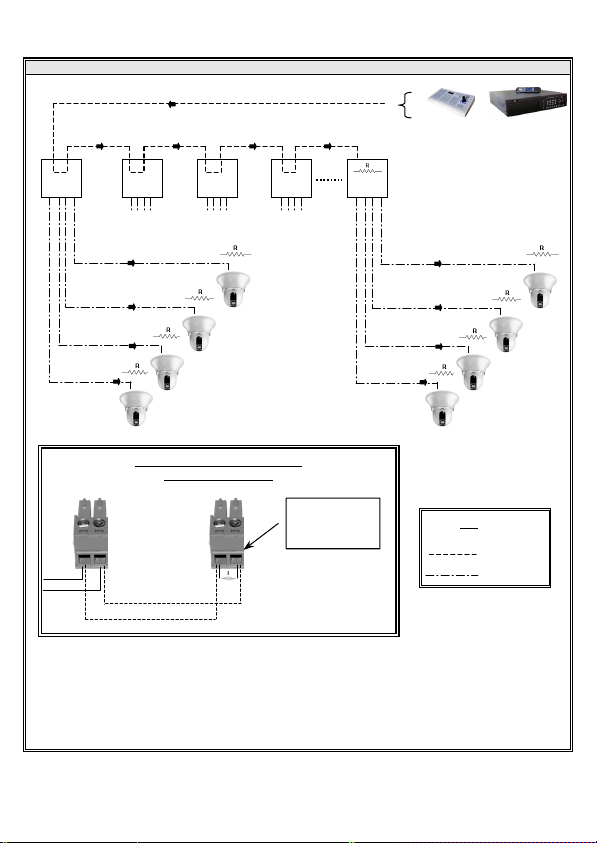

COLLEGAMENTO IN PARALLELO (INPUT – INPUT)
O
Nota Bene
 La distanza tra il dispositivo di comando (tastiera/DVR) e l’ultimo il distributore connesso può essere al
massimo di 1200m.
 La distanza tra ciascun distributore e l’ultima telecamera ad esso connessa può essere al massimo di 1200m
per ogni tratta delle 4 uscite.
 Assicurarsi che ai capi delle linee RS-485 siano inserite le opportune resistenze di terminazione.
Out 1
In
RS485 Max 1200m
RS485
Out 2
Out 3
Out 4
16 - Consigliato
Dettaglio connessioni morsetti
“RS-485 lato input”
In In In
Out Out Out Out
In
Out 1 RS485
Out 2
Out 3
Out 4
Out
Max 1200m
Max 1200m
Legenda
B
A
B
A
Morsettiera “IN”
ultimo distributore
A: (+)
B: (-)

8DS1092-104

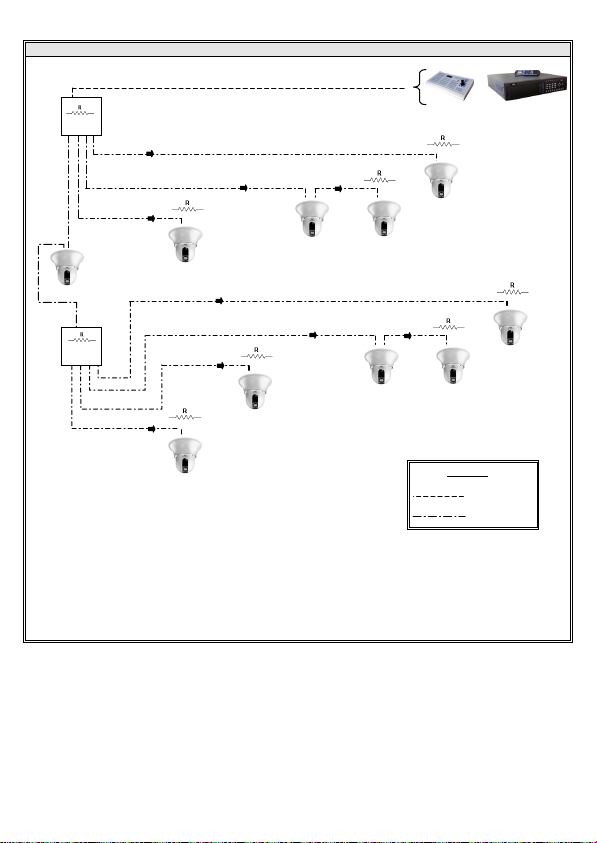

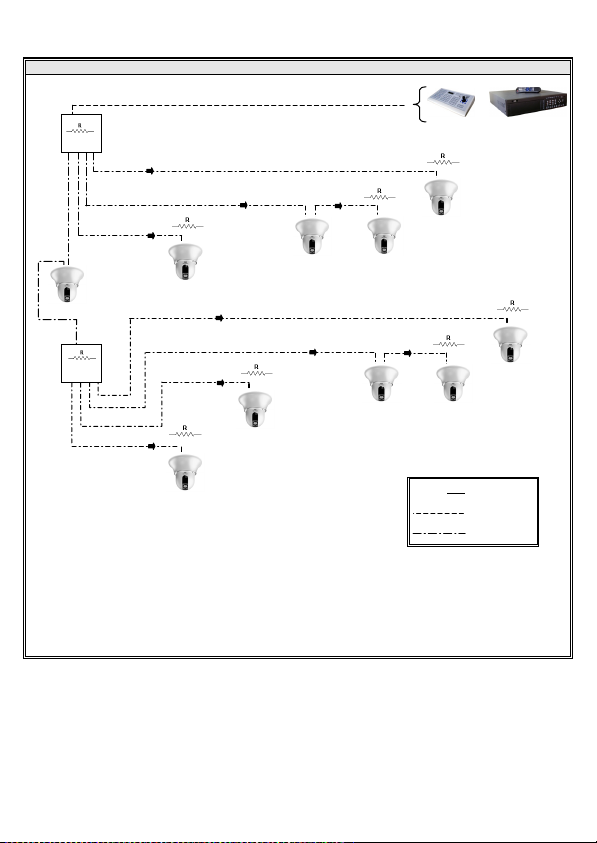

COLLEGAMENTO IN SERIE (INPUT – OUTPUT)
O
Nota Bene
 La distanza tra il dispositivo di comando (tastiera/DVR) ed il primo distributore connesso può essere al
massimo di 1200m.
 La distanza tra l’uscita del primo distributore e l’ultima telecamera ad esso connessa può essere al massimo
di 1200m per ciascuna delle uscite, indipendentemente dalla presenza di un ulteriore distributore.
 Assicurarsi che ai capi delle linee RS-485 siano inserite le opportune resistenze di terminazione.
Max 1200m
Max 1200m
Legenda
In RS485 Max 1200m
Ou
t
Out 2 RS485
Out 1 RS485
Out 3
Out 4
In
Out
Max 2
RS485
Out 1 RS485
Out 3
Out 2
Out 4

DS1092-104 9
GENERAL INFORMATION
This document shows how to install and use the URMET Domus RS-485 data distributor Ref. 1092/661.
Read this manual which contains information for correct, safe use carefully.
Keep this manual at hand so that you can refer to it when needed.
PRODUCT DESCRIPTION
The URMET Domus S.p.A. RS-485 data distributor Ref.1092/661 is a device capable of regenerating and
routing the signals from an apparatus (e.g. a control panel or DVR) in an Easy Dome camera surveillance
system.
General features
 Compact size
 Very easy to use thanks to the presence of extractable terminal boards.
OPENING THE BOX
Check that the packing and the contents are not visibly damaged. Contact the retailer immediately if parts
are either missing or damaged. Do not attempt to use the device in this case. Send the product back in its
original packing if it is damaged.
Contents of the box
 5 extractable terminal boards
 Instruction manual
Important note:
Accessories may be changed without prior notice.
CAUTIONS
Power
 Use of an URMET Domus power unit with the required specifications is recommended.
 Do not pull the cable to unplug the device.
Safety precautions
 Keep the device away from rain and humidity to prevent the risk of fire and electrocution.
 Do not introduce solids or liquids inside the device to prevent the risk of fire and electrocution.
If this should accidentally occur, disconnect the device from the mains and have it inspected by
qualified personnel.
 Never open the device. In all cases, contact qualified personnel or the service centre for
repairs.
Cleaning the device
 Rub delicately with a dry cloth to remove dust and dirt.
 Dip the cloth in neutral detergent if dirt cannot be eliminated with a dry cloth alone.
 Do not use volatile liquids (such a petrol, alcohol, solvents, etc.) or chemically treated clothes
to clean the device to prevent deformation, deterioration or scratches to the surface finish.
ENGLISH

10 DS1092-104
Installation precautions
 Arrange the device in a well-ventilated place to prevent overheating.
 For the same reason, do not install sources of heat, such as radiators or hot air ducts. Keep
away from direct sunlight. Do not install in areas subject to excessive dust, mechanical
vibrations or shocks.
 Consider the working temperature of the unit (from 0°C to 40°C) and humidity range (from 10%
to 90%) before choosing the installation location. High differences in temperature with respect
to the specified working temperature range can damage the unit. Do not install the unit over
another unit which generates heat.
 Wait for a while before operating a device immediately after transporting it from a cold place to
a warm place and vice versa. Wait on average for three hours: this will allow the device to
adapt to the new ambient (temperature, humidity, etc.).
 Do not arrange this device on an unstable surface, such as a tottering or slanted table. The
device could fall causing injury or mechanical failures.
 Do not install the device in a place where it could be exposed to humidity or water. Do not
direct a jet of water onto the device: risk of fire, electrocution or mechanical failure.
 Stop using the device is water or other material should penetrate inside: risk of fire and
electrocution. Contact the retailer or authorised installer.
 Do not install the device in environments exposed to rain or humidity.
 Arrange a suitable circuit breaker and fuse upstream of the devices.
 Make sure that the rating plate data corresponds to the power specifications before connecting
the device to the mains.
INSTALLATION
Figure 1: side power Figure 2: input / output side
PART DESCRIPTION
1 RS-485 line data input terminal board
2 RS-485 line data output terminal board
3 Power connector
4 Power LED (steady)
5 For future applications
1 2345

DS1092-104 11
1. Make sure that no units are powered before starting the installation procedure.
2. Connect the inputs and outputs using the extractable terminal boards provided and fasten with the
screws.
Figure 3: extractable terminal board
Important note:
Respect the polarity for RS-485 connections.
3. Check that the device is connected to network with central positive power before powering it.
4. The “DATA” LED (2) will light up steady to indicate that the device is powered.
5. The “DATA” LED (2) will blink steady to indicate that the device is receiving input data.
6. Make sure that appropriate terminal resistors (120) are inserted at the RS-485 line ends, where
needed.
TECHNICAL SPECIFICATIONS
Input voltage: ............................................................................................................................ 12 Vdc (±10%)
Consumption: .......................................................................................................................................100 mA
Power connector:........................................................................................................... Jack 5.5/2.1
N. of inputs: .....................................................................................................................................................1
N. of outputs: ...................................................................................................................................................4
N. of devices connectable in series (input-output mode): .................................................................... Max. 2*
N. of devices connectable in parallel (input-input mode):................................................. 16** recommended
Working temperature range:............................................................................................................... -5 +45°C
Storage temperature range: ............................................................................................................. -20 +60°C
Dimensions (W x D x H): .................................................................................................... 147 x 40 x 110mm
Weight: .................................................................................................................................................... 300 g
Distance of single segment: ......................................................................................................... max 1200 m
Total distance (from first to last device):....................................................................................... max 2400 m
Important note:
Technical features may be subject to change without prior notice.
* The original signal received from the first distributor is regenerated for the second connected device.
The signal cannot be additional regenerated after the second device.
** The original signal is received by all connected devices without further regeneration.
Terminal Polarity
A (+)
B (-)
B
A

12 DS1092-104
DIAGRAMS
Some diagrams related to basic applications and common use of the Ref. 1092/661 device are shown
below.
1 DEVICE
Case A
O
Important note:
 The maximum distance between control device (control panel/DVR) and connected distributor is
1200 m.
 The maximum distance between distributor and last connected camera is 1200 m for each 4-output
segment.
 Make sure that appropriate terminal resistors are inserted at the RS-485 line ends.
Out 1
In
RS485 Max 1200m
RS485
Out 2
Out 3
RS485
Out 4
RS485
RS485
Max 1200m
Max 1200m
Key

DS1092-104 13
1 DEVICE
Case B
O
Important note:
 The maximum distance between control device (control panel/DVR) and connected distributor is
1200 m.
 The maximum distance between distributor and last connected camera is 1200 m for each 4-output
segment.
 Make sure that appropriate terminal resistors are inserted at the RS-485 line ends.
Out 1
In
RS485 Max 1200m
RS485
Out 2
Out 3
RS485
Out 4
RS485
RS485
Max 1200m
Max 1200m
Key

14 DS1092-104
PARALLEL CONNECTION (INPUT-INPUT)
O
Important note:
 The maximum distance between control device (control panel/DVR) and the last connected distributor is
1200 m.
 The maximum distance between each distributor and last connected camera is 1200 m for 4-output segment.
 Make sure that appropriate terminal resistors are inserted at the RS-485 line ends.
Out 1
In
RS485 Max 1200m
RS485
Out 2
Out 3
Out 4
16 - Recommended
Detail of terminal connections
“RS-485 input side”
“IN” terminal board
last distributor
A: (+)
B: (-)
In In In
Out Out Out Out
In
Out 1 RS485
Out 2
Out 3
Out 4
Out
Max 1200m
Max 1200m
Key
B
A
B
A

DS1092-104 15
SERIES CONNECTION (INPUT-OUTPUT)
O
Important note:
 The maximum distance between control device (control panel/DVR) and the first connected distributor is
1200 m.
 The maximum distance between the last distributor output and the last camera connected to it is 1200 m for
each output, regardless of the presence of a further distributor.
 Make sure that appropriate terminal resistors are inserted at the RS-485 line ends.
Max 1200m
Max 1200m
Key
In RS485 Max 1200m
Ou
t
Out 2 RS485
Out 1 RS485
Out 3
Out 4
In
Out
Max 2
RS485
Out 1 RS485
Out 3
Out 2
Out 4

16 DS1092-104
GENERALITES
Le présent document décrit l’installation et le mode d’utilisation du distributeur de données RS-485
URMET Domus S.p.A., Réf.1092/661.
Avant d'utiliser l'équipement, lire le présent manuel, qui décrit le fonctionnement correct et sûr de l'appareil.
Conserver le présent manuel avec soin et dans un lieu facilement identifiable pour pouvoir le consulter
aisément en cas de besoin.
DESCRIPTION DU PRODUIT
Le distributeur de données RS-485 URMET Domus S.p.A. Réf.1092/661 est un dispositif capable de
régénérer et de répartir les signaux en provenance d'un appareil (par exemple, un clavier ou un DVR) à
l'intérieur d'un système de contrôle doté de caméras Easy Dome.
Caractéristiques générales
 Dimensions compactes.
 Grande facilité d'utilisation, grâce à l'adoption de borniers extractibles.
OUVERTURE DE L'EMBALLAGE
Vérifier que l’emballage et son contenu ne présentent aucun dommage visible. S’il manque une pièce ou si
des pièces sont endommagées, contacter immédiatement le revendeur. Ne tenter en aucun cas d’utiliser le
dispositif. Si nécessaire, le produit doit impérativement être retourné au fournisseur dans son emballage
d’origine.
Contenu de l’emballage
 N°5 borniers extractibles
 Manuel utilisateur
N.B. :
La composition des accessoires livrés de série peut varier sans aucun préavis.
AVERTISSEMENTS
Alimentation
 Il est conseillé d'utiliser un alimentateur URMET Domus ayant les caractéristiques requises.
 Pour débrancher le câble d’alimentation de la prise, saisir la fiche en évitant de tirer sur le
câble.
Précautions à prendre pour la sécurité
 Pour prévenir tout risque d’incendie et de fulguration, éviter d’exposer ce dispositif à la pluie ou
à l’humidité.
 Pour prévenir tout risque d’incendie et de fulguration, éviter d’introduire à l’intérieur du dispositif
tout élément liquide ou solide. Dans ce cas, débrancher le dispositif du secteur et le faire
contrôler par un personnel qualifié.
 Le dispositif ne doit être ouvert en aucun cas. Toutes les interventions de réparation doivent
être confiées à un personnel qualifié ou au centre d’assistance.
Nettoyage du dispositif
 Utiliser un chiffon sec et frotter légèrement pour éliminer la poussière et la saleté.
 Si cette opération n'est pas suffisante pour bien nettoyer l'équipement, utiliser un chiffon
humidifié avec un détergent neutre.
 Ne pas utiliser de liquides volatiles comme l’essence, l’alcool, les solvants, etc., ou de chiffons
traités chimiquement pour nettoyer le dispositif, afin d'éviter tout risque de déformation, de
détérioration ou d'éraflure de sa finition de surface.
FRAN
Ç
AIS

DS1092-104 17
Précautions à prendre pour l’installation
 Pour éviter la surchauffe du dispositif, le placer dans un endroit bien aéré.
 Pour le même motif, il ne peut être installé à proximité de sources de chaleur, comme des
radiateurs ou des conduites d’air chaud, ou à des endroits directement exposés au
rayonnement solaire ou dans des locaux fortement exposés à la poussière, aux vibrations
mécaniques ou aux chocs.
 Lors du choix de l'emplacement d'installation, prendre en compte la température de
fonctionnement de l'unité (-5°C+45°C) et ses spécifications en matière d'humidité
(10%90%). De fortes excursions thermiques par rapport aux limites spécifiées de la
température de fonctionnement pourraient endommager l'unité. Ne pas installer l'unité sur un
autre équipement dégageant de la chaleur.
 Ne pas faire fonctionner le dispositif immédiatement après son transfert d’un lieu froid à un lieu
chaud, ou vice versa. Attendre en moyenne trois heures : cet intervalle de temps est
nécessaire au dispositif pour s’adapter au nouvel environnement (température, humidité, etc.).
 Ne pas placer cet équipement sur une surface instable (par exemple, une table boiteuse ou
inclinée). L'équipement pourrait tomber, en provoquant des dommages corporels ou des
pannes mécaniques.
 Ne pas installer cet équipement dans un endroit exposé à l'humidité ou à l'eau. Ne pas diriger
un jet d'eau sur l'équipement, pour éviter tout risque d'incendie, de décharges électriques ou
de panne mécanique.
 En cas de pénétration d'eau ou d'autres corps étrangers à l'intérieur de l'équipement, cesser
de l'utiliser pour éviter tout risque d'incendie ou de décharges électriques. Dans ce cas,
contacter le revendeur ou un installateur agréé.
 Ne pas installer le dispositif dans des endroits exposés à la pluie ou à l'humidité.
 Il est conseillé de prévoir un interrupteur de sectionnement et de protection en amont de
l’appareil.
 Avant de brancher l’appareil au secteur, s’assurer que ses caractéristiques nominales
correspondent bien à celles du réseau d’alimentation.
INSTALLATION
Figure 1: côté alimentation Figure 2: côté entrée / sortie
ELEMENT DESCRIPTION
1 Bornier pour entrée données ligne RS-485
2 Borniers pour sortie données ligne RS-485
3 Connecteur d'alimentation
4 Diode d'alimentation (fixe)
5 Pour de futures applications
1 234
5

18 DS1092-104
1. Avant de procéder à l'installation, s'assurer que toutes les unités à brancher sont hors tension.
2. Réaliser les raccordements des entrées et des sorties à l'aide des borniers extractibles livrés de
série, en serrant les vis à bloc.
Figure 3: bornier extractible
N.B. :
Les connexions RS-485 doivent respecter les polarités.
3. Alimenter le dispositif après s'être assuré de disposer d'une alimentation secteur avec polarité
centrale positive :
4. L’allumage fixe de la diode “DATA” (2) indique que le dispositif est alimenté.
5. L’allumage clignotant de la diode “DATA” (2) indique que le dispositif est en train de recevoir des
données entrantes.
6. S'assurer que des résistances de terminaison appropriées (120) soient placées aux extrémités des
lignes RS-485.
CARACTERISTIQUES TECHNIQUES
Tension d'entrée :......................................................................................................................12 Vcc (±10%)
Consommation : ...................................................................................................................................100 mA
Connecteur d'alimentation :...................................................................................Type jack 5.5/2.1
N.bre d'entrées : ..............................................................................................................................................1
N.bre de sorties : .............................................................................................................................................4
N.bre de dispositifs pouvant être raccordés en série (modalité entrée-sortie) : .......................... 2* maximum
N.bre de dispositifs pouvant être raccordés en parallèle (modalité entrée-entrée) :.................16** Conseillé
Température de fonctionnement :........................................................................................................ -545°C
Température de stockage : ............................................................................................................... -2060°C
Dimensions (L x P x H) :..................................................................................................... 147 x 40 x 110mm
Poids :..................................................................................................................................................... 300 gr
Distance d'un tronçon :........................................................................................................maximum 1200 m
Distance totale (premier – dernier dispositif) : .....................................................................maximum 2400 m
N.B. :
Les caractéristiques techniques peuvent varier sans préavis.
*Le signal d'origine reçu par la premier distributeur est régénéré pour le deuxième dispositif connecté.
Au-delà du deuxième dispositif, il n'est plus possible de régénérer le signal.
**Le signal d'origine est reçu par tous les dispositifs connectés, sans aucune régénération.
Borne Polarité
A (+)
B (-)
B
A

DS1092-104 19
SCHEMAS
Voici quelques schémas relatifs à des applications de base et d'usage courant du dispositif Réf. 1092/661.
1 DISPOSITIF
Cas A
O
N.B. :
 La distance entre le dispositif de commande (clavier/DVR) et le distributeur connecté ne peut pas
dépasser 1200 m.
 La distance entre le distributeur et la dernière caméra connectée à celui-ci ne peut pas dépasser
1200 m pour chaque tronçon des quatre sorties.
 S'assurer que des résistances de terminaison appropriées soient placées aux extrémités des lignes
RS-485.
Out 1
In
RS485 Max 1200m
RS485
Out 2
Out 3
RS485
Out 4
RS485
RS485
Maximum 1200m
Maximum 1200m
Légende

20 DS1092-104
1 DISPOSITIF
Cas B
O
N.B. :
 La distance entre le dispositif de commande (clavier/DVR) et le distributeur connecté ne peut pas dépasser
1200 m.
 La distance entre le distributeur et la dernière caméra connectée à celui-ci ne peut pas dépasser 1200 m
pour chaque tronçon des quatre sorties.
 S'assurer que des résistances de terminaison appropriées soient placées aux extrémités des lignes RS-485.
Out 1
In
RS485 Max 1200m
RS485
Out 2
Out 3
RS485
Out 4
RS485
RS485
Maximum 1200m
Maximum 1200m
Légende
