Valor 1430CIK User manual

1
4008898-01
© Copyright Miles Industries Ltd., 2022
This kit must be installed by a
qualified installer, service agency
or gas supplier at the time of
the heater installation. These
instructions are to be used in
conjunction with the fireplace
main installation instructions.
INSTALLER
Leave this manual
with the appliance.
CONSUMER
Retain this manual
for future reference.

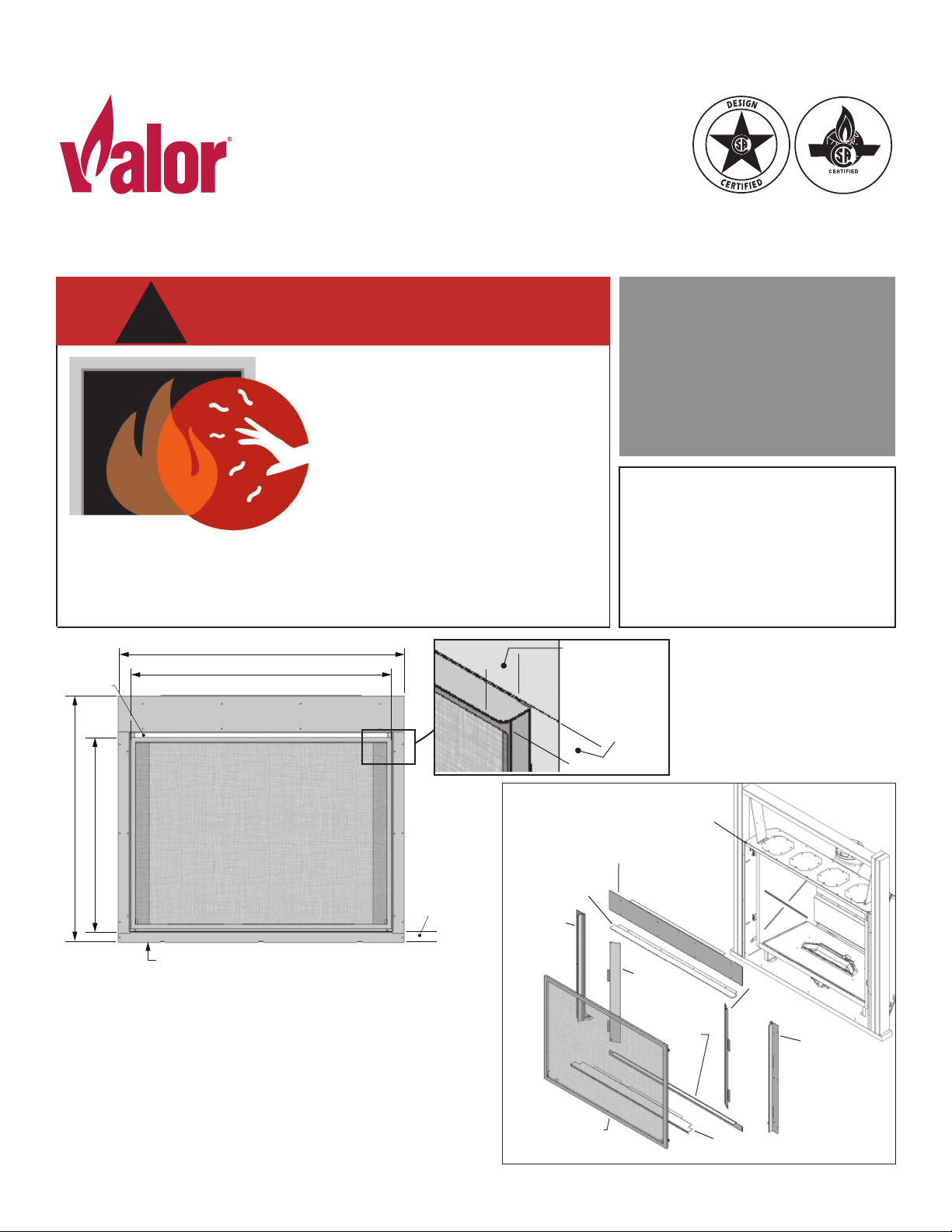

The 1430CIK Clean Installation Kit installs at the time of
framing the appliance BEFORE installing the wall finish.
Non-combustible wall finishes are required and
are applied over top of flanges and butted up to 1430’s
frame—see appliance installation manual for more
information about finishing around this kit.
This kit is not intended to and cannot be installed
with any other trim. Overview
H6 1400M
Top panel
Left hand
panel
Right hand
panel
Lower
panel
Right hand
door
Left hand
door
Removable panel
Barrier
screen
Upper finishing
strip
45-5/8” [1159 mm]
39-1/4” [997 mm] 31-3/4” [807 mm]
42” [1061 mm]
1-5/8” [42 mm]
%RWWRPRIWULPȵXVKZLWKERWWRPRIDSSOLDQFH
$LUJDS
DWWRSRI
%DUULHU
VFUHHQ Frame
depth
1-1/4”
[32 mm]
Upper Finishing
Strip depth
1-3/4” [45 mm]
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
1430CIK Clean Installation Kit
CSA approved for use with Valor H6 1400M models ONLY
INSTALLATION MANUAL
H6 Series

2
WARNING
Raised, non-combustibe hearths or
exposed surfaces, although safe, can get
quite hot and may present a burn hazard
to children and other at-risk individuals.

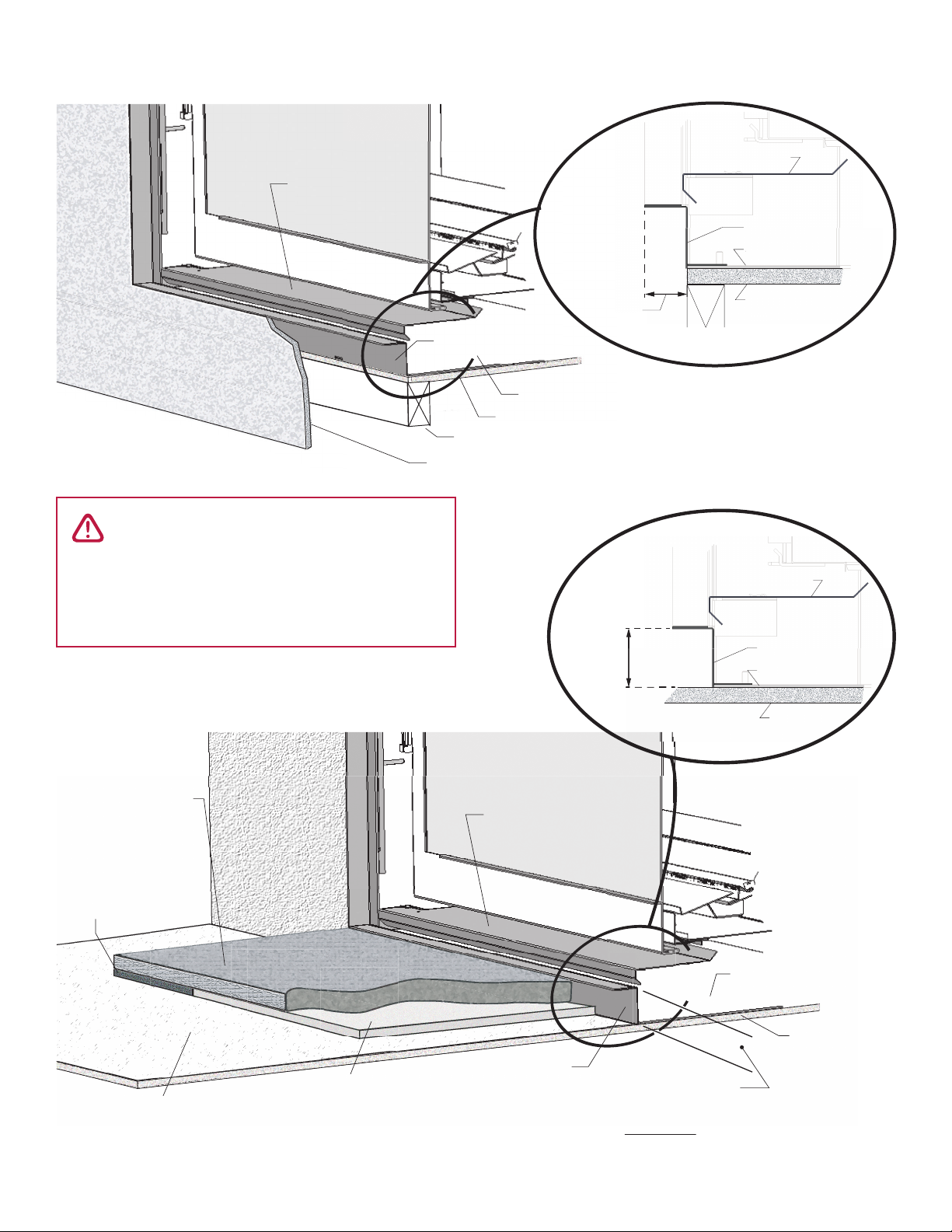

Section view, up the wall—detail
Lower panel
Removable panel
Finishing up the wall
Stud
Plywood base
Appliance base
:DOOȴQLVK
Removable panel
Appliance base
Combustible
VXEȵRRU
Plywood
VXEȵRRU
Non-combustible
PDWHULDO
1/2” combustible
shims at ends to
match Micore
1/2” insulating Micore panel
- min. 30” wide x 10” deep
(supplied with appliance)
1-5/8” [42 mm]
max. thickness
(including Micore)
/RZHUSDQHO
Lower panel
Removable panel
1-5/8”
[42 mm]
Front of
appliance
Plywood base
Appliance base
Lower panel
”
Plywood base
Appliance base
Non-
combustible
hearth with
Micore
Lower panel
Removable panel
1-1/4”
[32 mm]
Front of
appliance
Stud
Plywood base
Appliance base
Lower panel
Stu
d
Plywood b
ase
App
liance base
Wall
ȴQLVK
1430CIK - Finishing up the wall
1430CIK - Finishing with hearth
Section view, hearth—detail

3
Install Appliance with 1430 Clean Installation Kit
The frame fixing brackets provided loose with the
appliance are not needed with this kit.
The positioning brackets, convection gap filler brackets
and trim spport brackets installed on the appliance
are not needed with this kit and must be removed as
indicated below.
Hearth considerations
You need to know whether there will be a hearth or
not in front of the appliance and some rules must be
considered:
Without hearth (up the wall)
In the case where there is no hearth, the bottom of the
appliance must be raised at least 4 inches above any
exposed combustible floor in front. See Finishing up the
wall diagram on previous page.
With hearth
Hearths or any exposed surface directly in front of the
appliance, raised above the bottom of the appliance
(max. 1-5/8” thick), or located within 4" vertically
below the bottom of the appliance will need to be
constructed of non-combustible material and must
include the 1/2" Micore insulation board provided to
be used as a thermal break between non-combustible
and combustible material underneath. See Finishing
with hearth diagram on previous page and appliance's
Installation Manual for more information.
Raising the appliance further will help reduce floor
temperatures.
Installation at time of framing
Prepare the appliance
1. On top of the appliance's case in front of the stand-
offs, remove the positioning brackets (2 screws each).
2. On top, on each side of the window, remove the
convection brackets (1 nut/side).
3. On each side of the firebox, remove, from outside of
the appliance's case, four brackets which are used
with other fronts (2 screws each).
Installation
1. Align the appliance with the cavity, and push it in
until the front face is flush with the studs.
2. Install the lower panel securing it to the three studs
at the base of the appliance (3 nuts supplied).

4

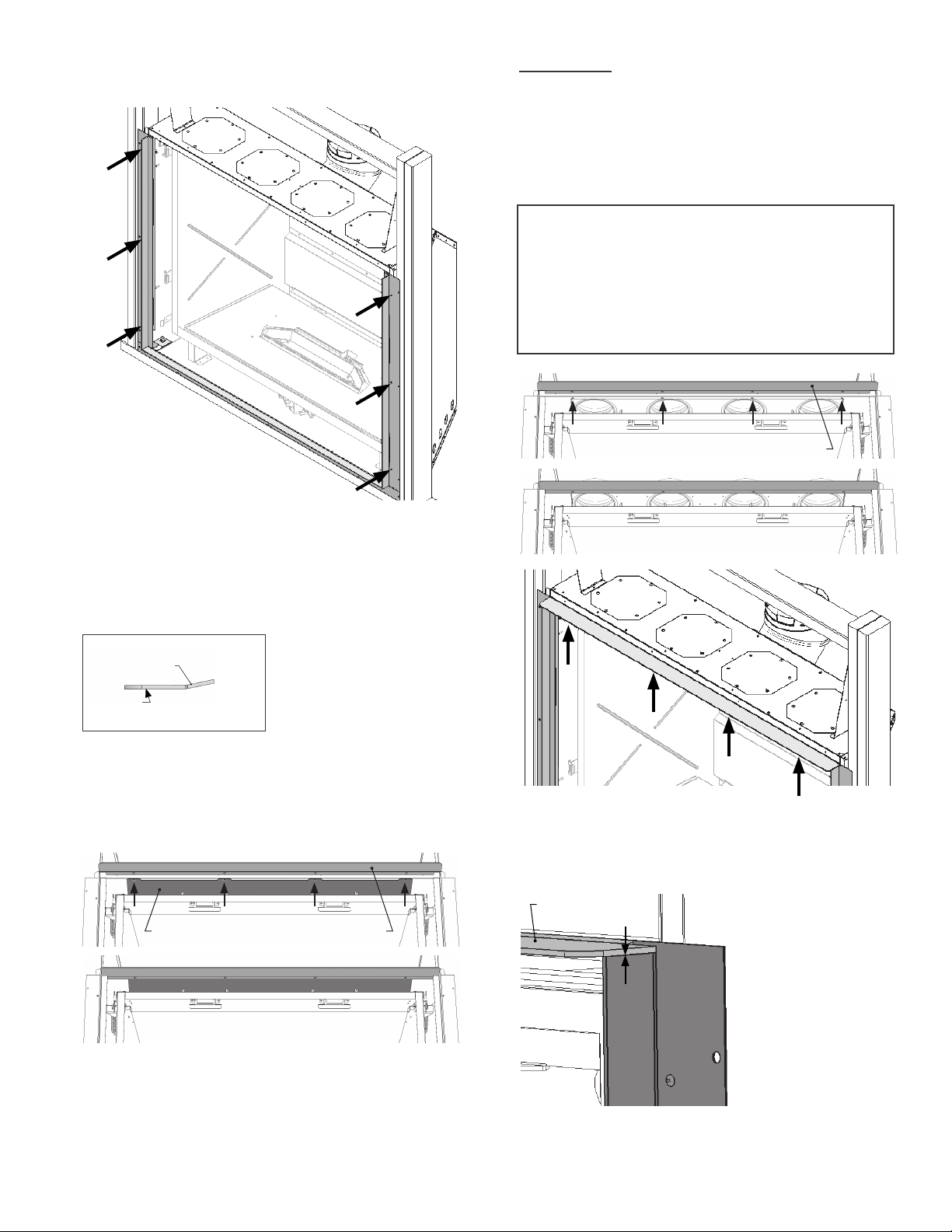

3. On the appliance, install the side panels as indicated
(3 x 1/2" screws per side).
4. Install the upper finishing strip in the orientation
shown below, under the appliance's case top edge.
The finishing strip is secured to the appliance using
the removable baffle's 4 existing screws holes.
With no HeatShift. Remove the 4 screws retaining
the removable convection baffle and discard them.
Slide the finishing strip over the baffle's tabs, then
secure the strip and baffle together to the appliance
using 4 countersunk screws supplied with this kit.
Curves upwards
in fireplace
Bottom
Front Rear
Side View
Convection baffle
Finishing strip installed
Finishing strip
ONLY with HeatShift. Remove the 4 screws retain-
ing the removable convection baffle. Remove the
baffle, then slide the finishing strip over the screw
holes and secure it to the appliance with 4 counter-
sunk screws supplied. Discard the convection baffle
and its original screws.
Ensure there is no gap between the upper finishing
strip and the side panels.
If there is a gap, loosen the side panel's 3 screws,
push the panel up to close the gap and tighten the
screws.
NOTE
Use of the optional HeatShift System requires
the convection baffle to be removed above the
firebox. See Appliance Preparation, Optional
HeatShift or HeatShift section in Appendix D of
the appliance's installation manual.
Convection baffle
removed
Finishing strip installed
Finishing strip
Side
panel
Upper
finishing strip

5
5. Install the top panel as indicated (4 x 1/2" screws).
6. Ensure the appliance is snug against the framing
and secure it to the studs on each side (4 fixing
points per side). Use wood screws (not supplied with
this kit).
7. Set aside the side doors, removable panel and bar-
rier screen to install later when the appliance’s set-
up and wall finish application are completed.
8. Continue the installation of the appliance.
Finish kit installation
Once the appliance installation and wall finish is
completed, finish the installation of the kit.

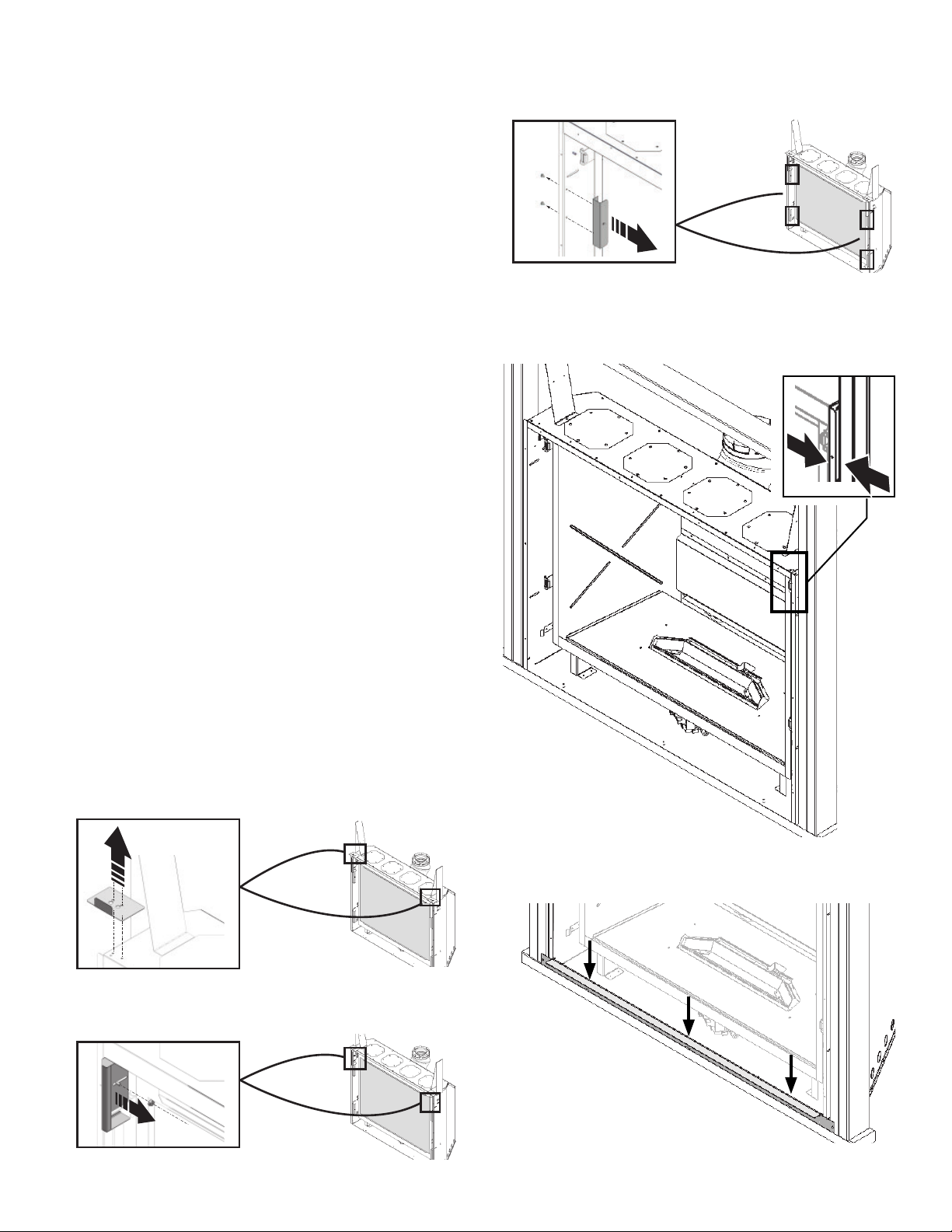

1. Slide the removable panel at the bottom of the
fireplace into the clips on the horizontal supports on
each side; the panel covers the valve and goes
under the firebox. Push the panel in until fully
inserted into the clips.
2. Identify the left hand door from the right using
diagram below.
Left Side Door Right Side Door
Tab at the bottom

6
Description Part Number
1 Top panel 4008471AZ
2Upperfinishing strip 4008469AZ
3 Left hand side panel 4008459AZ
4 Right hand side panel 4008462AZ
5 Left hand side door 4008465AZ
6 Right hand side door 4008467AZ
7 Lower panel 4008470AZ
8Removablepanel 4008472AZ
9 Barrier screen 4008457AZ
not
shown #8 x 1/2 low profile screws black (10) 4004560
not
shown #8-18 x 1/2 countersunk screws (4) 4007627
not
shown #8 - 32 Hex nuts (3) 4001517
Repair Parts List
Designed, Manufactured by / for Miles Industries Ltd. www.valorfireplaces.com
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1 Tel. [phone] Fax [phone]
3. Position LH door to left side of front frame, identify
top and bottom door slots just behind front panel
and slide door locator laterally into slots. Then slide
door down.
4. Repeat for other door.
5. Install the barrier screen. The tabs rest at the bot-
tom, and the screen is held in place by magnets.
a. Rest the bottom tabs on the edge of the
removable panel as indicated.
b. Push the screen against the steel front panel.
IMPORTANT
The barrier screen should sit as low as possible, to
leave an air gap at the top. This is intentional for
proper air flow.
WARNING
For safety purpose, ensure the barrier
screen is re-installed onto the fireplace
after maintenance.
1
2
9
3
4
5
6
8
7
tabs at the
bottom
a
b
a

7
