Valor PORTRAIT User manual

4002418-07
569 Ledge Front
INSTALLATION INSTRUCTIONS
CSA approved for use with Valor Models 530I Heaters ONLY
Notes: This kit must be installed or serviced by a qualified
installer, service agency or gas supplier. These instructions are to
be used in conjunction with the main installation instructions
for Valor heater model 530I.
The installation of this kit affects the framing and method of
installing the 530 heater.
Installation Sequence
1. Frame the cavity.
2. Install the heater with stud brackets, stand-offs, insulation, wall switch
kit, and cement board.
3. Gas fit and vent heater.
4. Drywall only (no tile, etc.).
5. Assemble and install the mounting frame.
6. Install finishing material (tile, etc.). Finish around or under 570 Finishing
Plate if using it.
7. Install the trim panel fitted with the barrier screen.
INSTALLER
Leave this manual
with the appliance.
CONSUMER
Retain this manual
for future reference.
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
WARNING
!
A barrier designed to reduce the risk of burns from the hot viewing
glass is provided with this appliance and shall be installed
for the protection of children and other at-risk individuals.
PORTRAIT
© Copyright Miles Industries Ltd., 2013.

2
530 engine
Touch control
wall switch
Roof
grille
panel
Stand-off
Stand-off
Insulation
Stud bracket
Stud bracket
Convection baffle
Mounting
frame
Window frame cover
Cement board
Trim panel —patina, brushed nickel or black—
with barrier screen
570FPB Finishing Plate
(530 engine and 570FPB Finishing Plate sold separately)

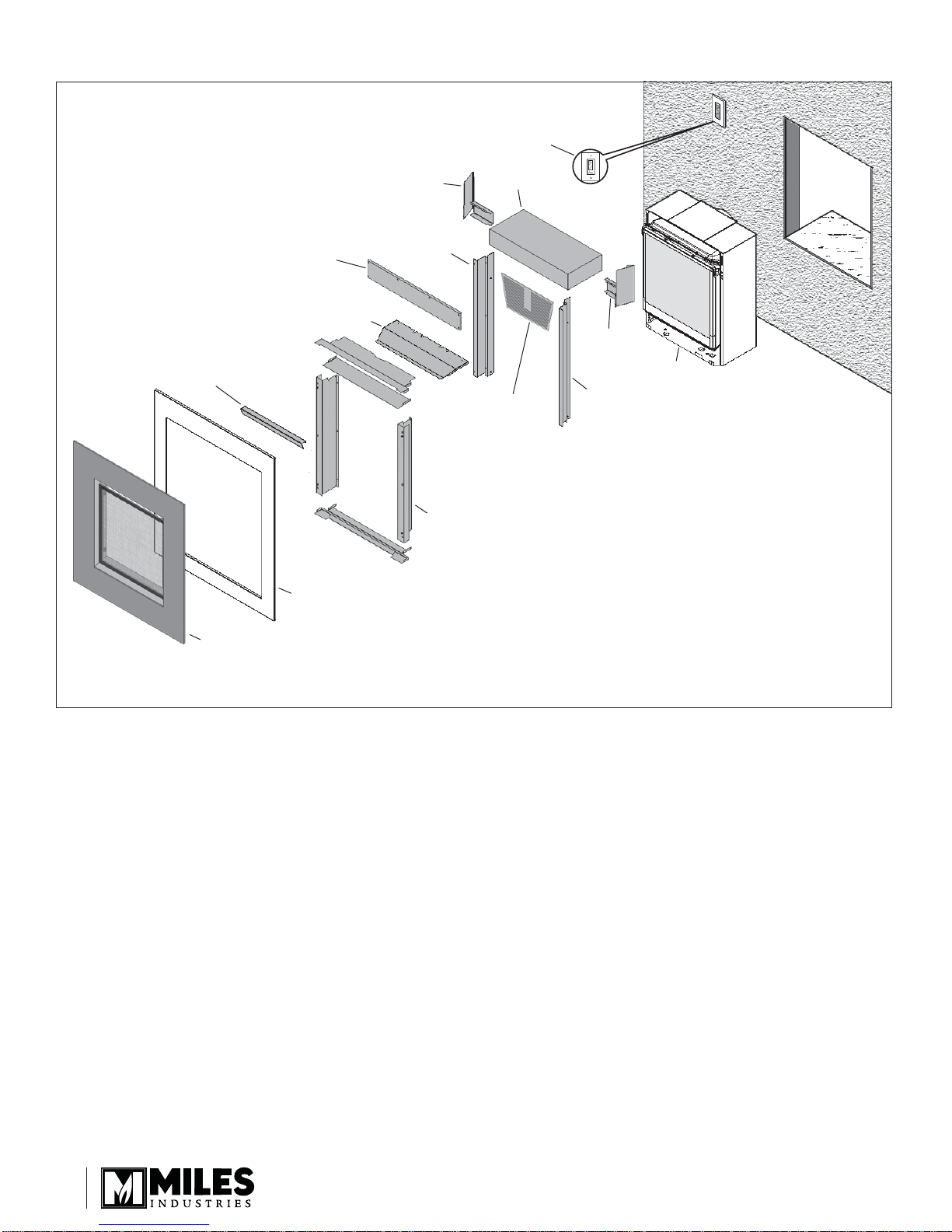

Overview

3
570 Finishing Plate
sold separately
Cement board
center
of vent
11/16”(17 mm) between
bottom of engine and
bottom of trim
570 plate thickness: 1/2” (13 mm)
Min. 36” (0.9 m) to
combustible materials
27-3/8”(696 mm)
31-1/8”(790 mm)
30”(762 mm)
36-1/2”(927 mm)
21-5/8”(549 mm)
25-1/4”(641 mm) 30-1/4”(768 mm) to header base 31”(787 mm) to cement board top
4”(102 mm) between
bottom of engine and
bottom of 570 plate
bottom of 570
bottom of trim
1/2”(13 mm) min.
under bottom of
trim for air gap
3-5/16”(84 mm)
cement board
and drywall
thickness:
1/2” (13 mm)
wall nish thickness
over top of drywall:
max 1” (25 mm),
1/2” (13 mm)
when using 570 Plate
6-5/8” (168 mm) dia.
3-5/8”
(92 mm)
7-1/8”
(181 mm)
2”
(51 mm)
22-1/2” (572 mm)
47-15/16” (1216.9 mm)
Face of
wall studs
33-15/16” (861.3 mm)
11-15/16”
(302.5 mm)
20” (508 mm)
12-3/4”
(324 mm)
to
surface
of wall
nish
2” (51 mm) sidewall
minimum clearance
90°

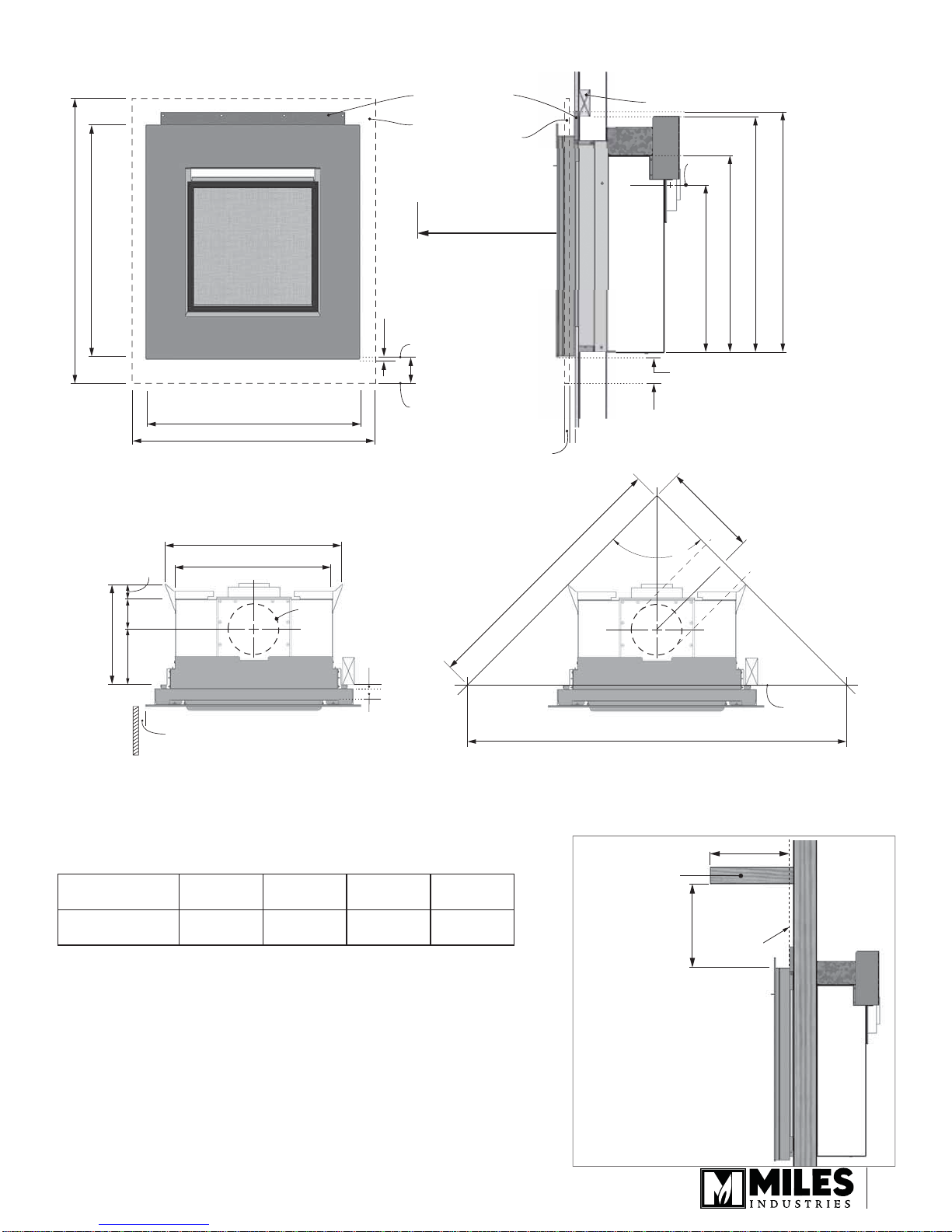

Dimensions & Clearances
Mantel Clearances A
B
Combustible
mantel
Face of
cement
board/
drywall
Mantel Depth ‘A’ 0–6”
(0–152 mm) 8” (203 mm) 10” (254 mm) 12” (305 mm)
Mantel Height ‘B’ 4”
(102 mm) 8” (203 mm) 10” (254 mm) 12” (305 mm)
Side View

4

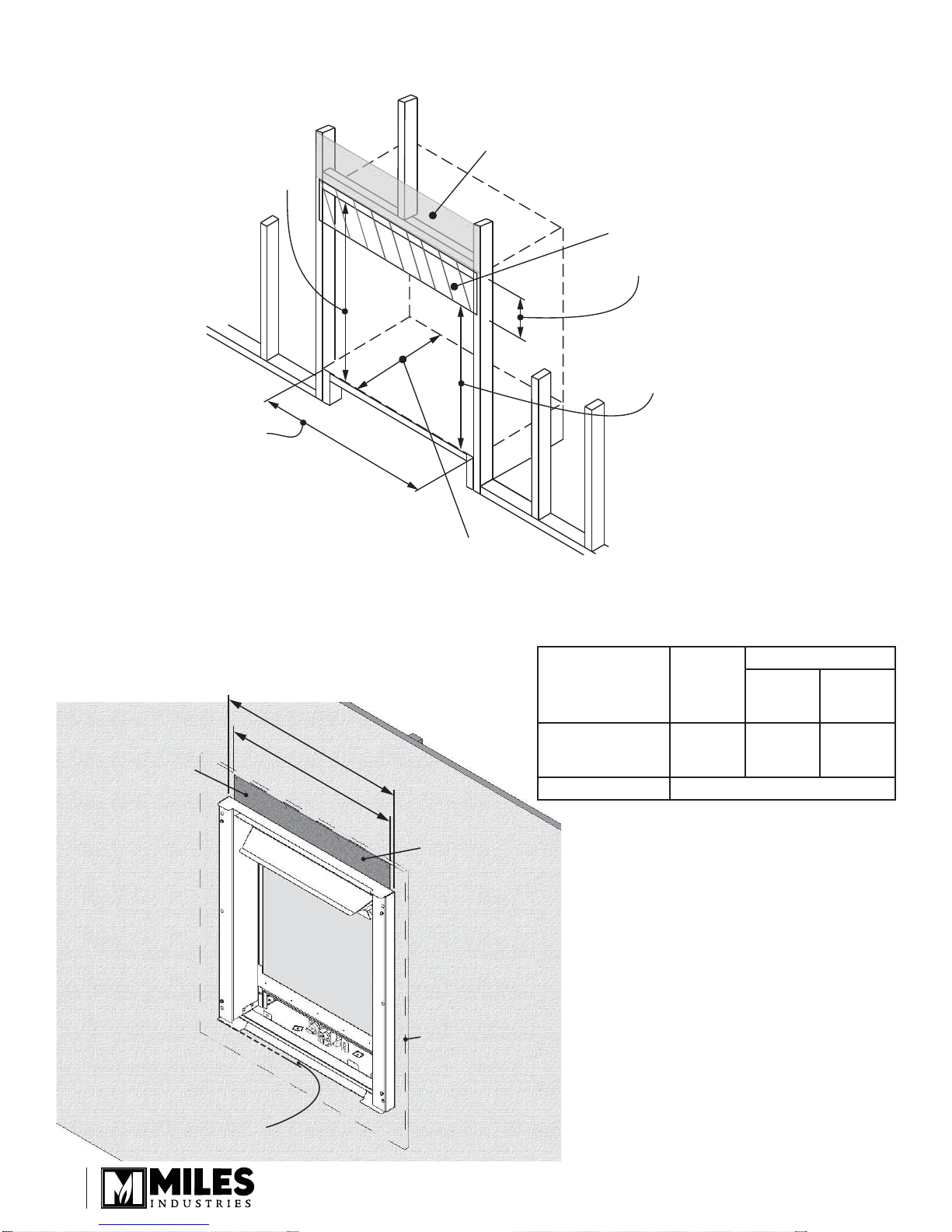

Framing
Wall Finish
30-1/4”(768 mm)
to header
27-3/8”(695 mm) to
cement board
3-5/8”(92 mm)
cement board
supplied
22-1/2”min.
(572 mm)
Wall Finish
This is the framing
width. Drywall to
23-3/4”(603 mm) wide.
Minimum 12-3/4” (324 mm)
(Allow extra for rear vent elbow)
drywall
570 plate outline
wall nish must be
non-combustible
at top of opening
gap must
remain open
for air ow
cement board
23-3/4” (603 mm)
25” (635 mm)
WALL
FINISH no 570
plate
with 570 finishing plate
tile up to
plate: tile behind plate:
Tile or finish
thickness 1-1/8” (30 mm) 1-3/8” (35 mm) 5/8” (18 mm)
Drywall 1/2” (12.7 mm)

5

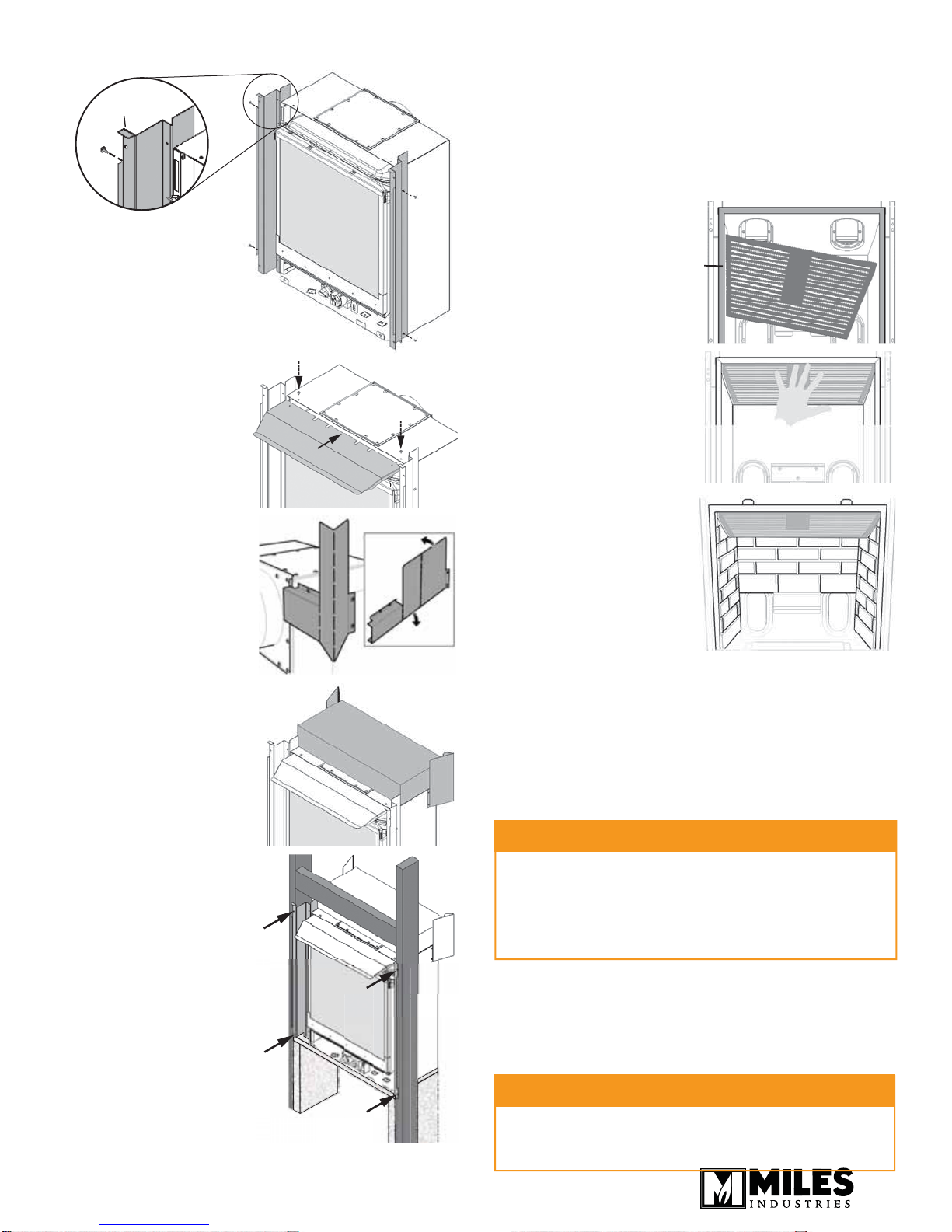

Installation
1. Fit the stud brackets
to the appliance’s
sides (2 screws/
side). Make sure the
horizontal tabs are at
the top.
2. Fit the convection
baffle to the top of
the appliance case
(2 screws). The
convection baffle
slips under the top of
the appliance case.
3. Required for
installation
in combustible
construction. Bend
the stand-offs into
shape and fix them to
the appliance’s case
as indicated (4 screws/
side, pre-fitted on
engine).
4. Required for
installation in
combustible
construction. Add
insulation pad on the
top of the appliance,
cutting around the pipe
if installing a top vent.
5. Mount the appliance
to the studs with
wood screws (2/side,
not supplied). Make
sure the framing is
leveled.
6. Proceed with the
installation of the
firebox, gas fitting,
venting and so on
as per appliance
instruction manual.
Grille inserted
parallel to
firebox edge
LOGS & ROCKS VERSIONS ONLY. Grille cannot
be used with coal fuel bed version. Install the grille
panel inside the appliance:
a. Insert the grille in the firebox by aligning one
of its side edge to the edge of the firebox as
indicated.
b. Raise the grille up
to cover the top
firebox ports
and hold with
one hand.
Note: The port
cover strip
supplied with
the heater is not
required.
c. Place the rear
brick wall. It
should support
the grille. If not,
keep holding it
while you place
the side brick
walls. Refer to
the fireplace
installation manual for more information on
installing the brick walls.
7. Install Touch control wall switch. The wall switch
comes with a 26-foot wire and a cover plate. The
switch is connected to the receiver in the fireplace.
The receiver is located left of the control valve
under the burner module.
a. Decide where the switch is to be installed. Install
an electrical outlet box (not supplied).
b. Thread the switch wire through an access hole
in the appliance.
CAUTION
DO NOT PUT BATTERIES IN THE REMOTE
CONTROL RECEIVER until the wires are
connected to the burner control unit as short-
circuit could result in the destruction of the
electrical components.
CAUTION
Do not run the switch wire over the top of the
firebox. Route the wire so it does not contact the
firebox.
tab at
the top

6
Cement
board
Drywall opening
31”
(787 mm)
23-3/4”
(603 mm)

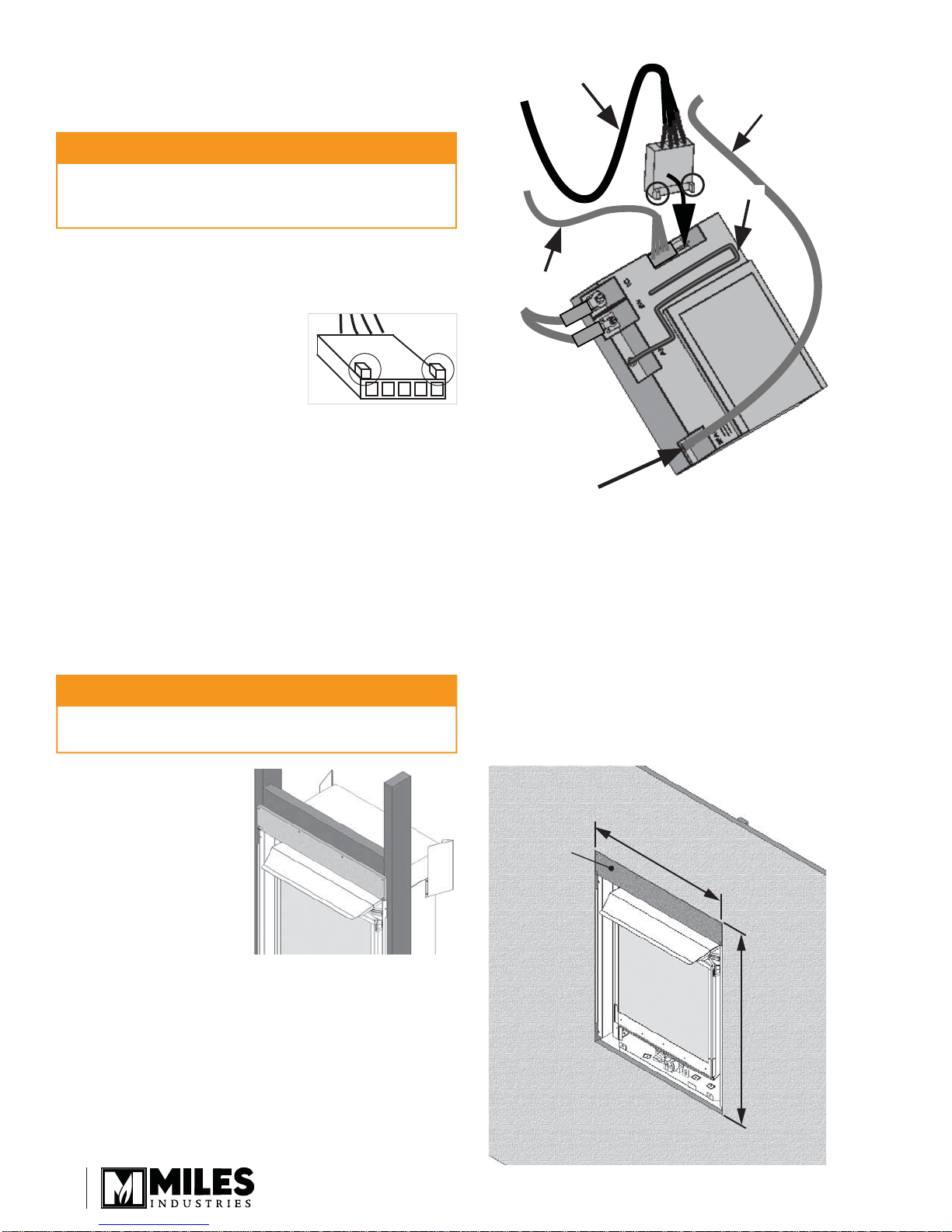

c. Pull out the receiver box. Remove the batteries
from the receiver box if it contains any. You
can remove the ignition wire to improve access
to the receiver.
d. Take the switch wire and plug it into the
receiver’s connection slot as indicated (the other
slot should already be fitted with the valve’s wire
harness connector). See diagram at right.
IMPORTANT: The
connection can only be
done one way. Do not
force it or damage the
pins!
e. On the outside of the fireplace, run the switch
wire into the outlet box.
f. Plug the wire into the switch plate and to the
outlet box.
g. Reconnect the ignition wire to the receiver if it
was previously removed.
h. Insert 4 AA batteries in the receiver. Replace the
cover.
i. Test the operation of the wall switch.
j. Fix the wall cover plate to the outlet box.
k. Replace the receiver in its position and as well
as the antenna if deployed.
8. Install the cement
board on top of the
appliance. The board
sits on the horizontal
tabs at the top of the
stud brackets.
9. Install the drywall at this point. Although it can be
installed later, the mounting frame for the front will
overlap it.
Wall opening: 23-3/4” (w) x 31” (h)
Note: If tiling, etc. is used overtop of drywall,
complete steps 10, 11, and 12 first as the frame,
once installed, will define where to tile up to.
CAUTION
DO NOT USE a screwdriver or other metallic object to
remove the batteries from the receiver or the handset!
This could cause a short circuit to the receiver.
CAUTION
To avoid short-circuit to the receiver, position the antenna
so that it DOES NOT TOUCH the ignition wire.
Ignition Wire
Connection
(spade type
connector)
Be careful when
removing and
reinstalling: not to
bend or break the
spade connector
Ignition Wire
Antenna
Valve Wire
Harness
Wall Switch
Harness

7
10. Assemble the mounting frame following the steps
indicated below.
a. Fix the bottom piece to the two side pieces as
indicated below (2 screws/side).
b. From outside of the frame, fix the top piece to
the left side piece with the tabs inboard of the
side piece (2 screws).
c. Slide the internal baffle over the screw tips on
the frame’s left piece, under the top piece. Hold
the baffle in place with one hand.
d. With the other hand, align the right holes of
the baffle to the holes in the top piece and the
frame’s right piece. Fix the three pieces together
from the outside with all tabs inboard (2 screws).
NOTE: All the side tabs of the bottom, top,
and internal baffle pieces should be inboard
of the frame.
Bottom piece orientation—right side view
Front
Fixing points
Fixing points
Internal baffle orientation—
right side view
Front
Screw tip
Screw tip
Frame top
Frame bottom
Frame—right
side view
up
No tabs showing
on outside surface

8
WARNING
DO NOT TOUCH THE BARRIER SCREEN OR
DO NOT TOUCH THE BARRIER SCREEN OR
FIREPLACE WHILE THEY ARE HOT!
FIREPLACE WHILE THEY ARE HOT!
Let the
Let the
fireplace cool first before cleaning it.
fireplace cool first before cleaning it.
FOR SAFETY PURPOSE, ensure the barrier
FOR SAFETY PURPOSE, ensure the barrier
screen is re-installed on the fireplace front after
screen is re-installed on the fireplace front after
maintenance if it has been removed.
maintenance if it has been removed.
WARNING
!
Window frame
cover—rear view
Top

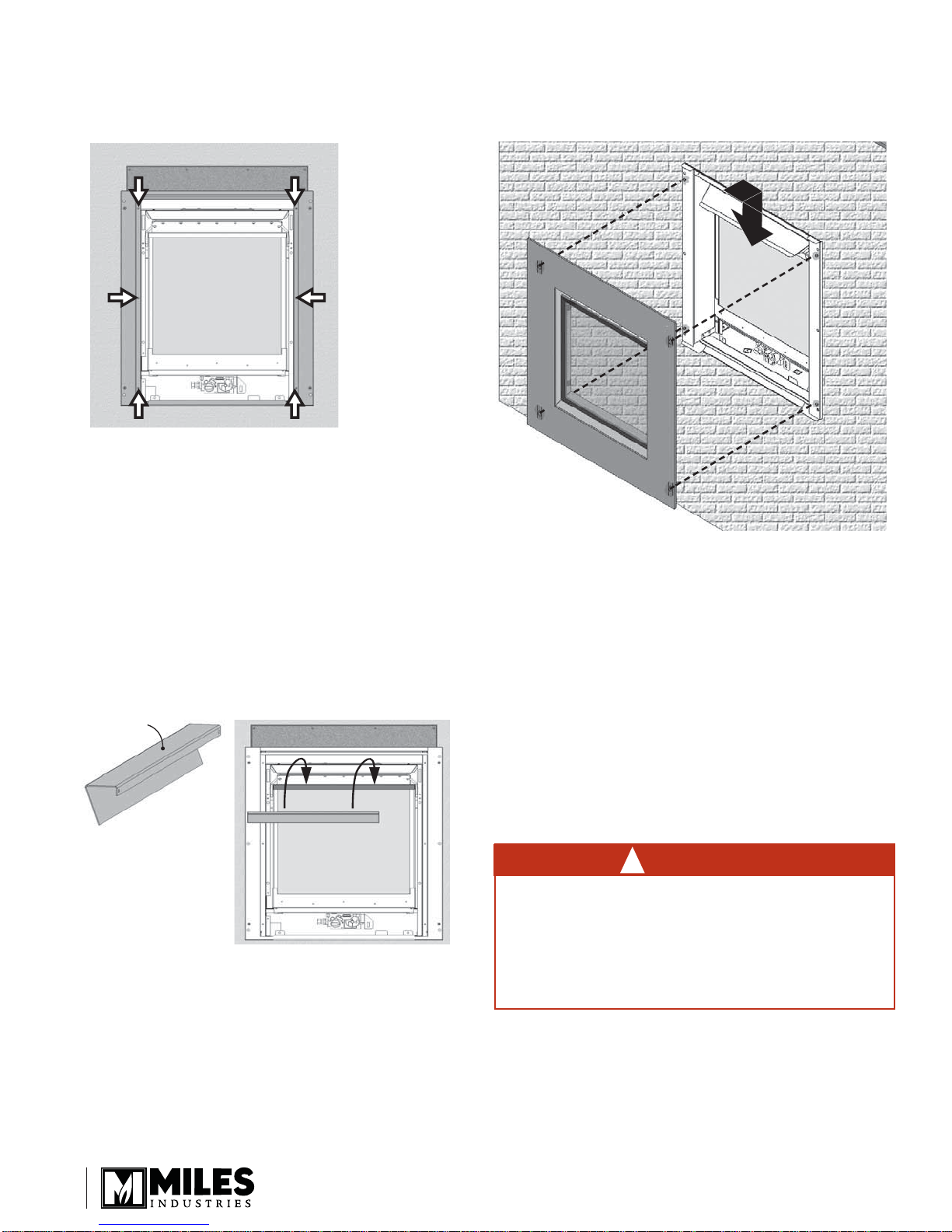

11. Slide the mounting frame over the appliance case.
The front of the frame has 4 screws protruding from
it. Fix the frame to the stud mounting panels on
each side of the appliance (3 screws per side).
12. Apply wall finish on top of drywall.
IMPORTANT: The drywall is assumed to be
1/2 inch thick.
Wall finish material thickness on top of drywall
such as tile, brick, and so on:
When finishing under optional 570 Plate:
1/2 inch maximum.
When finishing around optional 570 Plate:
see mantel clearances if finish protrudes from plate.
Without 570 Plate: 1-1/8 inch maximum.
13. Hook the window trim cover on the top edge of the
window frame.
14. Hook the front trim to the mounting frame placing
its keyholes on the protruding screws on the front
face of the mounting trim and slide it downward to
fit it.
Maintenance
To clean the front trim, use mild soap and water. You
can dust the screen with a soft brush. To brush the
back of the screen, simply unhook the front trim.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
To clean the window and ceramics inside the firebox,
consult the Owner’s Information section of the
Installation and Owner’s Manual supplied with the
fireplace.
DO NOT CLEAN THE GLASS WINDOW WITH
AMMONIA!

9

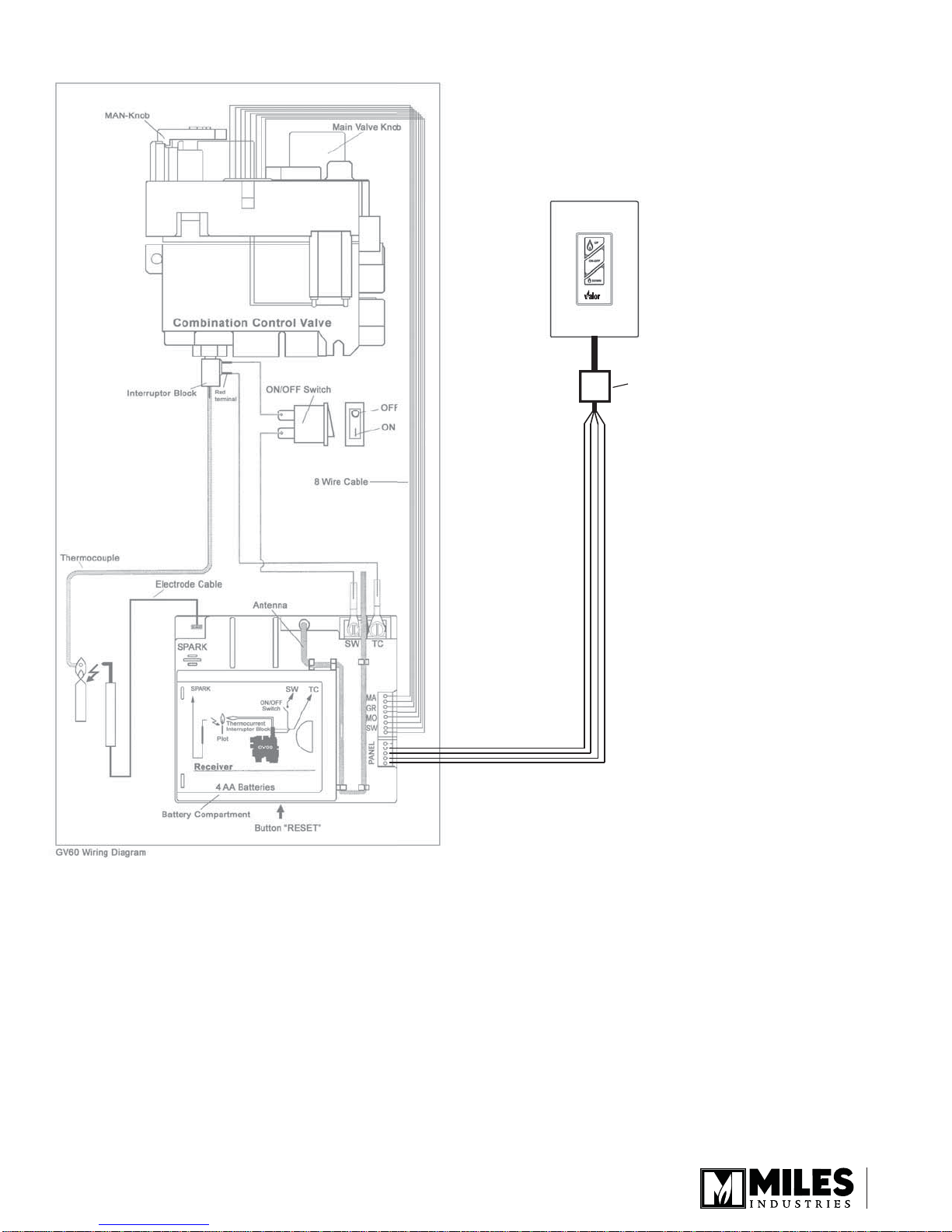

Wiring Diagram
Touch Control Wall Switch
Connector

10
Repair Parts List
Description Part Numbers
569LFP Patina 569LFN Nickel 569LFB Black
1 Trim Panel 4002267PA 4002267N 4002267AZ
2 LH Side Lead-in Panel 4002268AZ 4002268AZ 4002268AZ
3 RH Side Lead-in Panel 4002269AZ 4002269AZ 4002269AZ
4 Lower Lead-in Panel 4002270AZ 4002270AZ 4002270AZ
5 Cement Board 4002568 4002568 4002568
6 LH Column Assembly 4002272 4002272 4002272
7 RH Column Assembly 4002274 4002274 4002274
8 Bottom Panel 4002282AZ 4002282AZ 4002282AZ
9 Roof Grille 4002101EB 4002101EB 4002101EB
10 Internal Baffle 4002402 4002402 4002402
11 Top Panel 4002276AZ 4002276AZ 4002276AZ
12 Window Frame Cover 4002279BY 4002279BY 4002279BY
13 Convection Baffle 4002277BY 4002277BY 4002277BY
14 Touch Control Wall
Switch with wire 4001487 4001487 4001487
15 LH Stud Bracket 4002516 4002516 4002516
16 RH Stud Bracket 4002517 4002517 4002517
17 LH ZC Stand-off 4002570 4002570 4002570
18 Insulation 620B987 620B987 620B987
19 RH ZC Stand-off 4002569 4002569 4002569
20 Barrier Screen 4003375 4003375 4003375
Screws 8 x 3/8 (20) 100A757 100A757 100A757
Nuts 8 x 32 (4) 4001517 4001517 4001517
1
20
2
3
4
56
7
8
9
10
11 12 13
14
15
16
17
18
19
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

11
Notes : Ce kit doit être installé ou réparé par un installateur
qualifié, une agence de service certifiée ou un fournisseur de
gaz. Ces instructions doivent être utilisées conjointement
avec les instructions d’installation du modèle de foyer
Valor indiqué ci-dessus.
L’installation de cette devanture affecte l’encastrement
et les paramètres d’installation du foyer 530.
Étapes d’installation
1. Érigez la charpente d’encastrement du foyer.
2. Installez le foyer avec les supports de montage, les écarteurs,
l’isolant, l’interrupteur mural, et le panneau de béton.
3. Branchez l’alimentation de gaz et installez les conduits d’évacuation.
4. Posez le panneau de gypse seulement (pas d’autre finition telle que
la tuile pour le moment).
5. Assemblez et installez l’encadrement.
6. Posez le matériau de finition (tuile, etc.).
Plaque de finition 570 (si utilisée) : finition en-dessous ou autour.
7. Installez le panneau de devanture muni de la grille de protection.
INSTALLATEUR :
Laissez cette notice
avec l’appareil.
CONSOMMATEUR :
Conservez cette notice pour
consultation ultérieure.
UNE SURFACE VITRÉE CHAUDE PEUT
CAUSER DES BRÛLURES.
LAISSEZ REFROIDIR LA SURFACE VITRÉE
AVANT D’Y TOUCHER.
NE PERMETTEZ JAMAIS À UN ENFANT
DE TOUCHER LA SURFACE VITRÉE.
AVERTISSEMENT
!
Une grille de protection conçue pour réduire les risques de brûlures sur la vitre
chaude de la fenêtre est fournie avec cet appareil et doit être installée pour la
protection des enfants et autres individus à risques.
Devanture Ledge 569
Directives d’installation
Homologuée par la CSA pour utilisation avec le foyer Valor 530I SEULEMENT
PORTRAIT
© 2013 Droits d’auteurs, Miles Industries Ltd.
LE PREMIER
FOYER À GAZ RADIANT
MC
®

12
Concept
Foyer 530
Interrupteur
mural
Grille de boîte
de foyer
Écarteur
Écarteur
Isolant
Support de
montage
Support de
montage
Déflecteur de
convection
Encadrement
Bordure de
fenêtre
Panneau
de béton
Panneau de devanture —fini patiné, nickel brossé ou
noir—avec grille de protection
Plaque de finition 570FPB
(Foyer 530 et Plaque de finition 570FPB vendus séparément)

13
Plaque de nition 570
vendue séparément
Panneau de béton Linteau
centre
d’évent
11/16”(17 mm) entre le
bas du foyer et le bas
de la devanture
Épaisseur de la plaque 570 :
1/2”(13 mm)
Min. 36” (0,9 m) des
matériaux combustibles
27-3/8”(696 mm)
31-1/8”(790 mm)
30”(762 mm)
36-1/2”(927 mm)
21-5/8”(549 mm)
25-1/4”(641 mm) 30-1/4”(768 mm) à la base du linteau 31”(787 mm) au dessus panneau béton
0
:
m)
bas de la plaque 570
bas de la devanture
3-5/16”(84 mm)
4”(102 mm) entre le bas
du foyer et le bas de la
plaque 570
Min. 1/2” (13 mm)
en bas de la devanture
pour circulation d’air
épaisseur du
panneau de
béton et du
panneau de
gypse : 1/2”
(13 mm)
épaisseur de la
nition du mur
par-dessus le
panneau de gypse :
max 1” (25 mm),
1/2” (13 mm) avec la
plaque 570
6-5/8”
(168 mm)
diamètre
3-5/8”
(92 mm)
7-1/8”
(181 mm)
2”
(51 mm)
22-1/2” (572 mm)
20” (508 mm)
12-3/4”
(324 mm)
à la
surface
de la
nition
du mur
dégagement minimum d’un mur
de côté : 2”(51 mm)
47-15/16” (1216,9 mm)
Surface des
poutres
du mur
33-15/16” (861,3 mm)
11-15/16”
(302,5 mm)
90°
A
B
Combustible
mantel
Face of
cement
board/
drywall
Dimensions et dégagements
Dégagements pour manteau ou tablette
Profondeur du
manteau ‘A’ 0–6” (0–152 mm) 8” (203 mm) 10” (254 mm) 12” (305 mm)
Hauteur du
manteau ‘B’ 4” (102 mm) 8” (203 mm) 10” (254 mm) 12” (305 mm)
Côté droit
Manteau
ou tablette
combustible Façade
du
panneau
de béton/
gypse

14
Encastrement
Finition du mur
30-1/4”(768 mm)
à la base du linteau
27-3/8”(695 mm) à la
base du panneau de
béton
3-5/8”(92 mm)
panneau de béton
(fourni)
22-1/2”min.
(572 mm)
Panneau de gypse
Largeur de l’encastrement.
Ouverture du panneau de gypse :
23-3/4”(603 mm).
Minimum 12-3/4” (324 mm)
(Ajoutez de l’espace pour l’évacuation arrière)
panneau
de gypse
Finition du mur :
Matériau
au-dessus
de l’ouverture
doit être
incombustible
Contour de la
Plaque 570
cet espace doit
rester libre pour
aération
panneau
de béton
23-3/4” (603 mm)
25” (635 mm)
FINITION DU MUR Sans Plaque
570
Avec Plaque 570
Fini
jusqu’à la
Plaque
Fini
derrière
la Plaque
Épaisseur du
matériau de finition
(ex : tuile) 1-1/8”
(30 mm) 1-3/8” (35 mm) 5/8” (18 mm)
Gypse 1/2” (12.7 mm)

15
Installation
1. Fixez les supports de
montage de chaque
côté du foyer (2 vis/
côté). Assurez-
vous que l’onglet
horizontal du support est
en haut.
2. Fixez le déflecteur
de convection au
dessus de la caisse
du foyer (2 vis). Le
déflecteur se glisse
sous le dessus de la
caisse.
3. Exigé pour les
installations dans
une construction
combustible. Pliez les
écarteurs et fixez-les
à la caisse du foyer tel
qu’indiqué (4 vis/côté,
pré-installées sur le
foyer).
4. Exigé pour les
installations dans
une construction
combustible. Ajoutez
le coussin isolant sur
le dessus de l’appareil.
Coupez-le au centre
pour installation à évent
sur le dessus.
5. Fixez l’appareil à la
charpente à l’aide de
vis à bois (2/côté, non-
fournies). Assurez-
vous que l’appareil
est d’équerre.
6. Continuez avec
l’installation du foyer
530, le branchement de
l’alimentation de gaz,
le raccordement des
conduits d’évacuation
et ainsi de suite en
suivant les directives
d’installation fournies avec l’appareil.
Grille insérée
parallèlement au
bord de la boîte
de foyer
Versions à BÛCHES ET PIERRES SEULEMENT—
ne peut être utilisé avec la version charbons.
Installez la grille dans la boîte de foyer, couvrant les
orifices du haut.
a. Insérez la grille dans la boîte de foyer en
l’alignant parallèlement au bord de côté de la
boîte de foyer tel qu’indiqué.
b. Soulevez la grille
contre le panneau
supérieur de la boîte
de foyer pour couvrir
les orifices et tenez-
la d’une main.
Note : le couvercle
d’orifices fourni avec
le foyer n’est pas
nécessaire.
c. De l’autre main,
placez le muret
arrière. La grille
devrait reposer sur
ce muret. Sinon,
continuez de tenir la
grille et placez les
murets des côtés.
Consultez le guide
d’installation fourni avec le foyer pour plus
d’information.
7. Installez l’interruteur mural. L’interrupteur inclut un
fil de 26 pieds (8 m) et une plaque murale. Il se
branche au récepteur de la télécommande du foyer.
Le récepteur est situé à gauche de la soupape sous
le brûleur.
a. Installez une boîte de raccordement électrique
(non fournie) à l’endroit où sera situé l’interrupteur.
b. Insérez le fil de l’interrupteur dans un des trous
d’accès de l’appareil, le plus près possible du
récepteur.
MISE EN GARDE
NE PAS INSÉRER DE PILES DANS LE
RÉCEPTEUR DE LA TÉLÉCOMMANDE jusqu’à
ce que les fils soient branchés à la soupape
afin d’éviter de court-circuiter le récepteur et
détruire les composantes électroniques.
MISE EN GARDE
Évitez de faire passer les fils au-dessus de la
boîte de foyer ou de placer les fils de façon à ce
qu’ils touchent la boîte de foyer.
onglet
en haut

16
Panneau
de béton
Ouverture
du panneau
de gypse
31”
(787 mm)
23-3/4”
(603 mm)
c. Tirez le récepteur hors de son support. Enlevez
les piles du récepteur si elles ont déjà été
insérées. Vous pouvez débrancher le fil d’allumage
afin de faciliter le maniement du récepteur.
d. Branchez le fil de l’interrupteur dans la
connexion libre du récepteur (l’autre connexion
est occupée pas le harnais de la soupape). Voir
les schémas à droite.
IMPORTANT : Le
connecteur ne peut être
branché que d’une seule
façon. Ne le forcez pas!
e. De l’extérieur de l’appareil, acheminez le fil
jusqu’à la boîte de raccordement.
f. Branchez le fil à l’interrupteur et à la boîte
raccordement électrique.
g. Rebranchez le fil d’allumage s’il a été
débranché.
h. Insérez 4 piles AA dans le récepteur. Replacez
le couvercle.
i. Vérifiez le fonctionnement de l’interrupteur.
j. Fixez la plaque murale à la boîte de
raccordement.
k. Replacez le récepteur de même que son
antenne si elle a été déplacée.
8. Installez la panneau
de béton au-dessus
de l’appareil. Le
panneau doit reposer
sur les languettes du
haut des supports
de montage à la
charpente.
9. Installez le panneau de gypse. Quoiqu’il puisse
être installé plus tard, l’encadrement qui soutient la
devanture dépassera sur les bords du gypse, donc
il est mieux de le faire maintenant.
Ouverture du panneau de gypse :
23-3/4 po (l) sur 31 po (h)
Note : Si un matériau de finition (tuile ou autre)
doit être installé sur le panneau de gypse,
complétez d’abord les étapes 10, 11, et 12 puisque
l’encadrement, lorsqu’installé, définira la limite du
matériau de finition.
MISE EN GARDE
N’UTILISEZ PAS de tournevis ou autre object
métallique pour enlever les piles du récepteur ou de
la manette! Ceci pourrait court-circuiter le récepteur.
MISE EN GARDE
Afin d’éviter un court-circuit, assurez-vous que le fil
d’allumage NE TOUCHE PAS l’antenne du récepteur.
Connexion du
fil d’allumage
(cosse)
Faites attention si
vous débranchez
et rebranchez le fil
d’allumage de ne
pas plier ou
briser la cosse
Fil d’allumage
Antenne
Harnais de
la soupape
Fil de
l’interrupteur

17
10. Assemblez l’encadrement selon les étapes
indiquées ci-dessous.
a. Fixez la pièce du bas aux supports des côtés tel
qu’indiqué ci-dessous (2 vis/côté).
b. De l’extérieur de l’encadrement, fixez le côté
gauche de la pièce du dessus en vous assurant
que les languettes soient vers l’intérieur de
l’encadrement (2 vis).
c. Glissez le déflecteur interne sur les pointes des
deux vis du support de montage gauche sous la
pièce du dessus. Tenez le déflecteur en place
avec une main.
d. Avec l’autre main, alignez les trous de fixation
du côté droit du déflecteur avec les trous de la
pièce du dessus et ceux du support de montage
droit. Fixez les trois pièces ensembles en les
vissant de l’extérieur de l’encadrement (2 vis).
NOTE : Assurez-vous que les languettes de
toutes les pièces soient vers l’intérieur de
l’encadrement.
Orientation de la pièce du bas—côté droit
Devant
Points de
fixation
Points de fixation
Orientation du déflecteur
interne—côté droit
Devant
Pointe de vis
Pointe de vis
Haut de l’encadrement
Bas de l’encadrement
Encadrement—
côté droit
vers le
haut
Languettes non-
visibles sur la
surface extérieure

18
AVERTISSEMENT
NE TOUCHEZ PAS LA GRILLE DE PROTECTION
NE TOUCHEZ PAS LA GRILLE DE PROTECTION
OU LE FOYER LORSQU’ILS SONT CHAUDS!
OU LE FOYER LORSQU’ILS SONT CHAUDS!
Laissez le foyer refroidir avant de le nettoyer.
Laissez le foyer refroidir avant de le nettoyer.
POUR DES RAISONS DE SÉCURITÉ, assurez-
POUR DES RAISONS DE SÉCURITÉ, assurez-
vous que la grille de protection soit réinstallée
vous que la grille de protection soit réinstallée
sur la bordure après l’entretien si elle a été
sur la bordure après l’entretien si elle a été
enlevée.
enlevée.
AVERTISSEMENT
!
Bordure de fenêtre
—vue de l’arrière
Dessus
14. Accrochez la devanture sur l’encadrement en
plaçant les trous de serrures de la devanture
sur les vis en saillie de l’encadrement. Tirez la
devanture vers le bas pour la fixer.
Entretien
Pour nettoyer la bordure, utilisez une solution d’eau
et de savon doux. Époussettez la grille à l’aide d’une
brosse à poils doux. Pour brossez l’arrière de la grille,
décrochez simplement la bordure.
Si la grille est endommagée, elle doit être remplacée
par la grille conçue par le manufacturier pour cet
appareil.
Pour nettoyer la fenêtre et l’intérieur de la boîte de
foyer, consultez la section Information à l’intention du
consommateur dans le Guide de l’installation et du
consommateur fourni avec le foyer.
NE NETTOYEZ PAS LA VITRE DE LA FENÊTRE
AVEC UN PRODUIT À BASE D’AMMONIAQUE!
11. Installez l’encadrement sur la caisse du foyer. Le
devant de l’encadrement peut être identifié grâce
à 4 vis en saillie qui serviront à fixer la devanture.
Fixez l’encadrement aux supports de montage de
chaque côté du foyer (3 vis/côté).
12. Posez le matériau de finition du mur sur le gypse.
IMPORTANT : Le panneau de gypse est
généralement d’une épaisseur de 1/2 po (13 mm).
L’épaisseur du matériau de finition sur le gypse tel
que la tuile, la brique et ainsi de suite doit être :
a. Avec la Plaque 570:
- finition sous la plaque - max 1/2 po (13 mm);
- finition autour de la plaque - voir les
dégagements pour manteau et tablette si la
finition dépasse en saillie de la plaque
b. Sans la Plaque 570: max 1-1/8 po (30 mm).
13. Accrochez la bordure de fenêtre sur le dessus du
cadre de fenêtre.

19
Schéma des connexions
Interrupteur mural
Connecteur
Antenne
Câble de l’électrode
Bloc interrupteur
Câble de 8 fils
Marche
Arrêt
Commutateur de réinitialisation
Veilleuse
Soupape combinée
4 piles AA
Compartiment à piles
Étincelle
Récepteur
Étincelle
Thermocourant
Bloc interrupteur
Interrupteur marche-arrêt
Interrupteur
marche-arrêt
Bouton principal de la soupape
Bouton manuel
Terminal
rouge
Schéma des connexions GV60

20
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
Liste de pièces
1
20
2
3
4
56
7
8
9
10
11 12 13
14
15
16
17
18
19
Description Numéro des pièces
569LFP Patiné 569LFN Nickel 569LFB noir
1 Panneau devanture 4002267PA 4002267N 4002267AZ
2 Panneau intérieur gauche 4002268AZ 4002268AZ 4002268AZ
3 Panneau intérieur droit 4002269AZ 4002269AZ 4002269AZ
4 Panneau intérieur du bas 4002270AZ 4002270AZ 4002270AZ
5 Panneau de béton 4002568 4002568 4002568
6 Colonne gauche 4002272 4002272 4002272
7 Colonne droite 4002274 4002274 4002274
8 Panneau du bas 4002282AZ 4002282AZ 4002282AZ
9 Grille de boîte de foyer 4002101EB 4002101EB 4002101EB
10 Déflecteur intérieur 4002402 4002402 4002402
11 Panneau du dessus 4002276AZ 4002276AZ 4002276AZ
12 Bordure de fenêtre 4002279BY 4002279BY 4002279BY
13 Déflecteur de convection 4002277BY 4002277BY 4002277BY
14 Interrupteur mural avec fil 4001487 4001487 4001487
15 Support de montage gauche 4002516 4002516 4002516
16 Support de montage droit 4002517 4002517 4002517
17 Écarteur gauche 4002570 4002570 4002570
18 Coussin isolant 620B987 620B987 620B987
19 Écarteur droit 4002569 4002569 4002569
20 Grille de protection 4003375 4003375 4003375
Vis 8 x 3/8 (20) 100A757 100A757 100A757
Écrous 8 x 32 (4) 4001517 4001517 4001517
