Valor MFCS05 User manual

1
The application of this kit does not affect the venting
capabilities or method of preparation of the MF28 heater
as described in the MF28 heater installation manual.
To complete the installation of this kit you
need the following items:
• MF28 Madrona Engine
• MFCS05 Madrona Modern Stove
MFCS05—Madrona Modern
Stove Casing, including
Barrier Screen
MF28—Madrona Engine
Complete Stove
4006571-05
©2020, Miles Industries Ltd.
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier. These
instructions are to be used
in conjunction with the main
installation instructions
for the above listed heater
model.
MFCS05 Madrona Modern Stove Casing
Approved for use with Valor heater models MF28 only
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
INSTALLATION MANUAL
Madrona

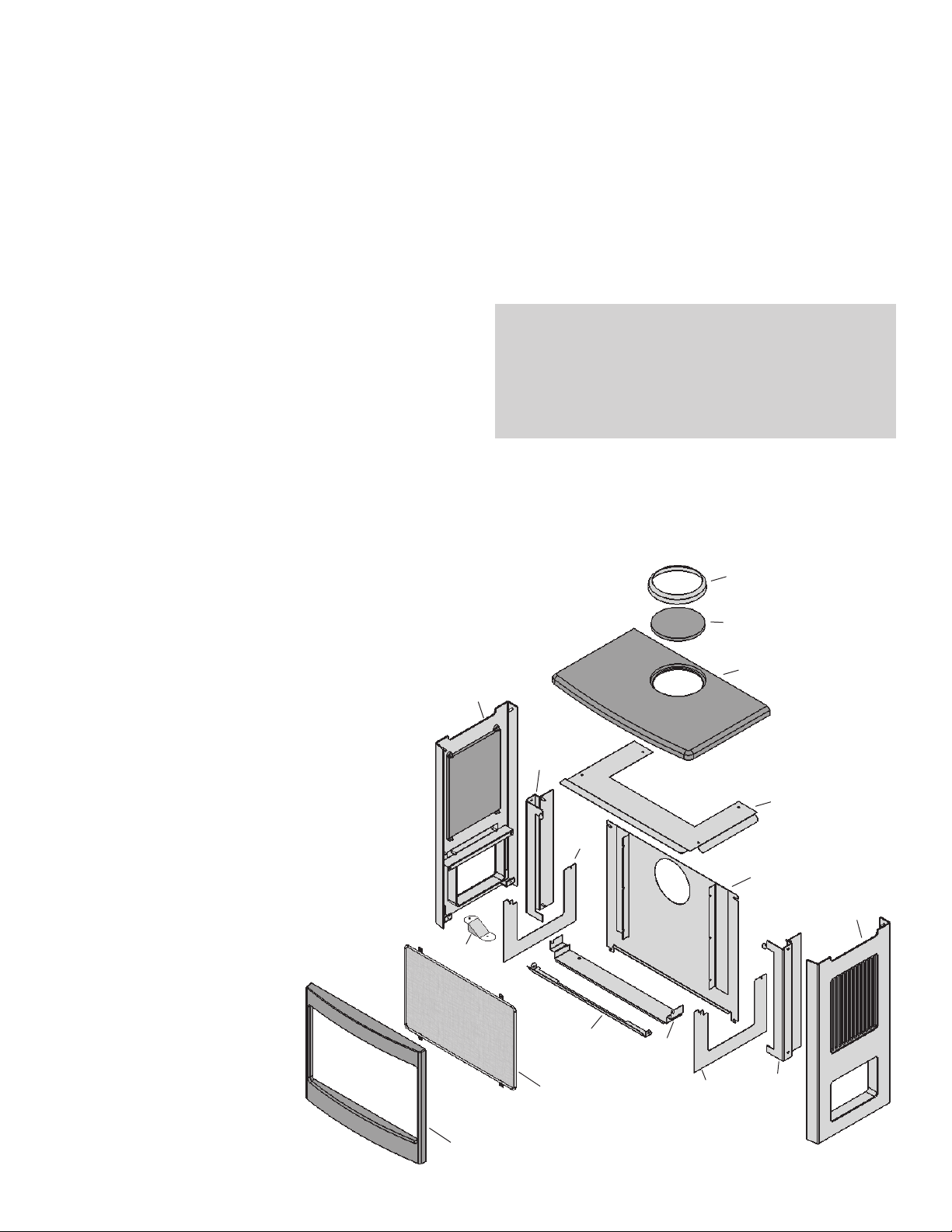

Overview (MF28 sold separately)

2
Tips
• Wear gloves or ensure to manipulate the cast iron
pieces with clean hands to avoid any stain.
• Remove the MF28 window and all items inside the
appliance before installing to lighten it.
Basic Installation Sequence
A. Convert vent outlet if necessary.
B. Assemble front engine brackets to side panels.
C. Assemble rear panel to engine.
D. Assemble right side panel to engine.
E. Assemble lower bracket to engine.
F. Assemble pipe bracket to left side panel.
G. Assemble left side panel to engine.
H. Install heat shield to engine.
I. Install fan (blower) if used.
J. Place appliance in final position.
K. Place cast top panel on engine.
L. Rear outlet only: Install cast vent cover.
Top outlet only: Install vent collar.
M. Level appliance with leveling screws.
N. Install gas pipe to gas valve.
O. Install gas pipe clamp to pipe bracket.
P. Vent and gas fit heater.
Q. Install inlay panels.
R. Install access door.
S. Install fuel bed, check appliance and complete
installation as per instructions supplied with engine.
T. Install barrier screen on back of front
U. Hook front and barrier screen.

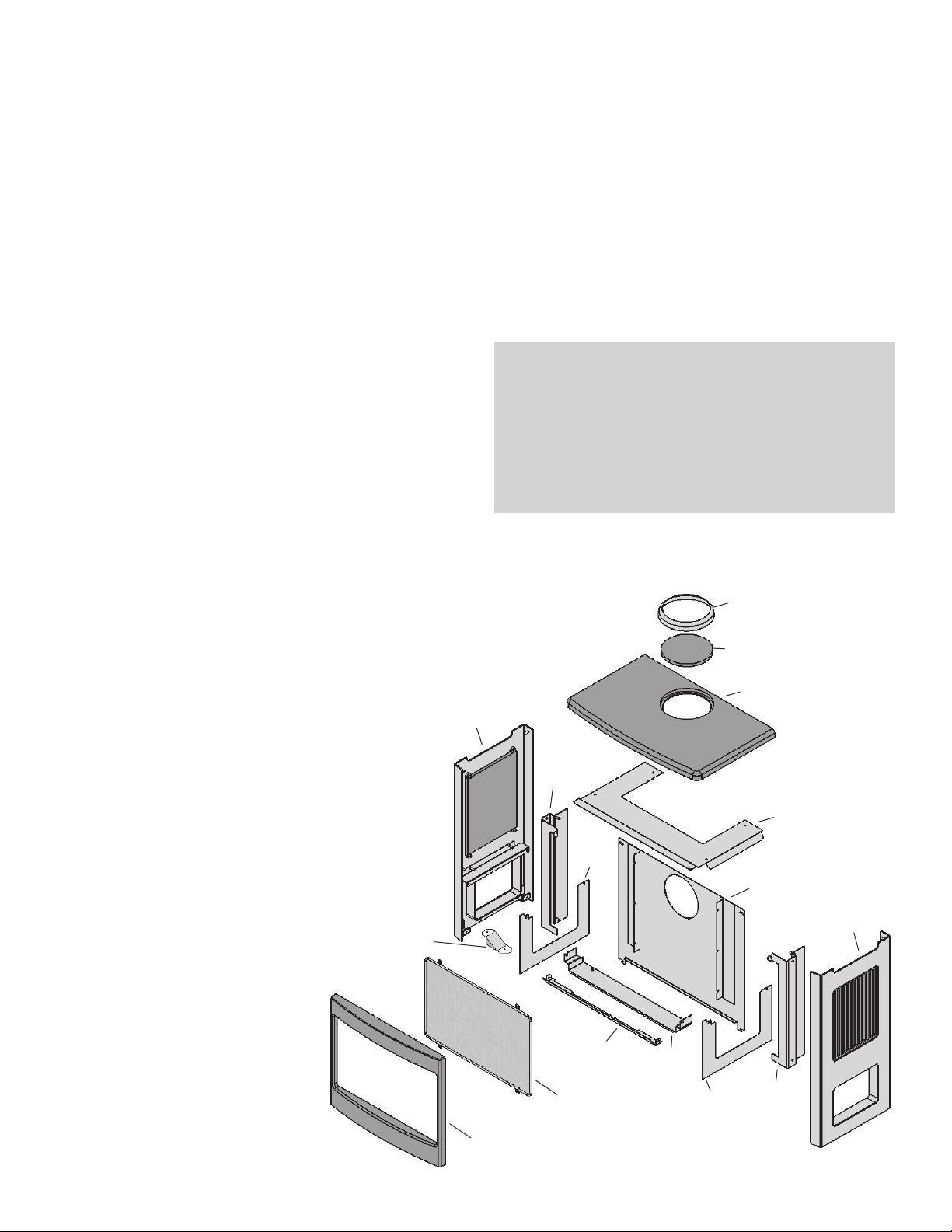

Kits Contents
MFCS05 Madrona Modern Stove
CARTON 1 (MFCS05-1AW, 1PW or 1BK)
• Right Side Assembly
• Left side assembly
CARTON 2 (MFCS05-2)
• Cast front
• Cast top panel
• Cast vent cover
CARTON 3 (MFCS05-3AW, 3PW or 3BK)
• Access door
• Vent collar
• Lower bracket
• Heat shield
• Rear panel
• LH front engine bracket
• RH front engine bracket
• Inlay panels (2)
• Barrier screen
• Pipe bracket
• Hardware pack
Lower
bracket
Rear panel
Inlay
panel
Pipe
bracket
Inlay
panel
RH Front
engine
bracket
LH
Front
engine
bracket
Cast front
Barrier screen
Cast top panel
Heat shield
Vent collar
Cast vent cover
Access
door
LH side
assembly
RH side
assembly

3
x
xx
B
A
2 [52]
minimum
31-7/8 [809]
26-1/4 [667]
26-11/16 [678] 14-3/4 [374]
16-1/4 [413]
16-15/16 [430]
4-5/8 [118]
1 [26]
minimum
10 [254]
27-1/4 [691]
inches [mm]
x
Suggested gas line
access point through wall.
Route to avoid optional fan.
Pipe supplied
with engine
(see engine
manual)
Gas line access
point 10 [254]
Gas line connection point
3/8” NPT FEMALE at valve
Gas line
connection
point
Sidewall
Mantel
Ø 6-5/8”
venting
Ø 6-5/8”
venting
Centre of vent
Hinged control
access door
Minimum 61-1/8” (1553 mm)
Front surface
of stove
Minimum
18-1/4”
(464 mm)
Minimum 43-1/4” (1091 mm)
Minimum
12-7/8”
(327 mm)
90°
Zero clearance
Front View Top ViewRight Side View
Corner Dimensions
Alcove Clearances
31-1/4” [794 mm] minimum
26” [660 mm]
maximum
42” [1067 mm] minimum

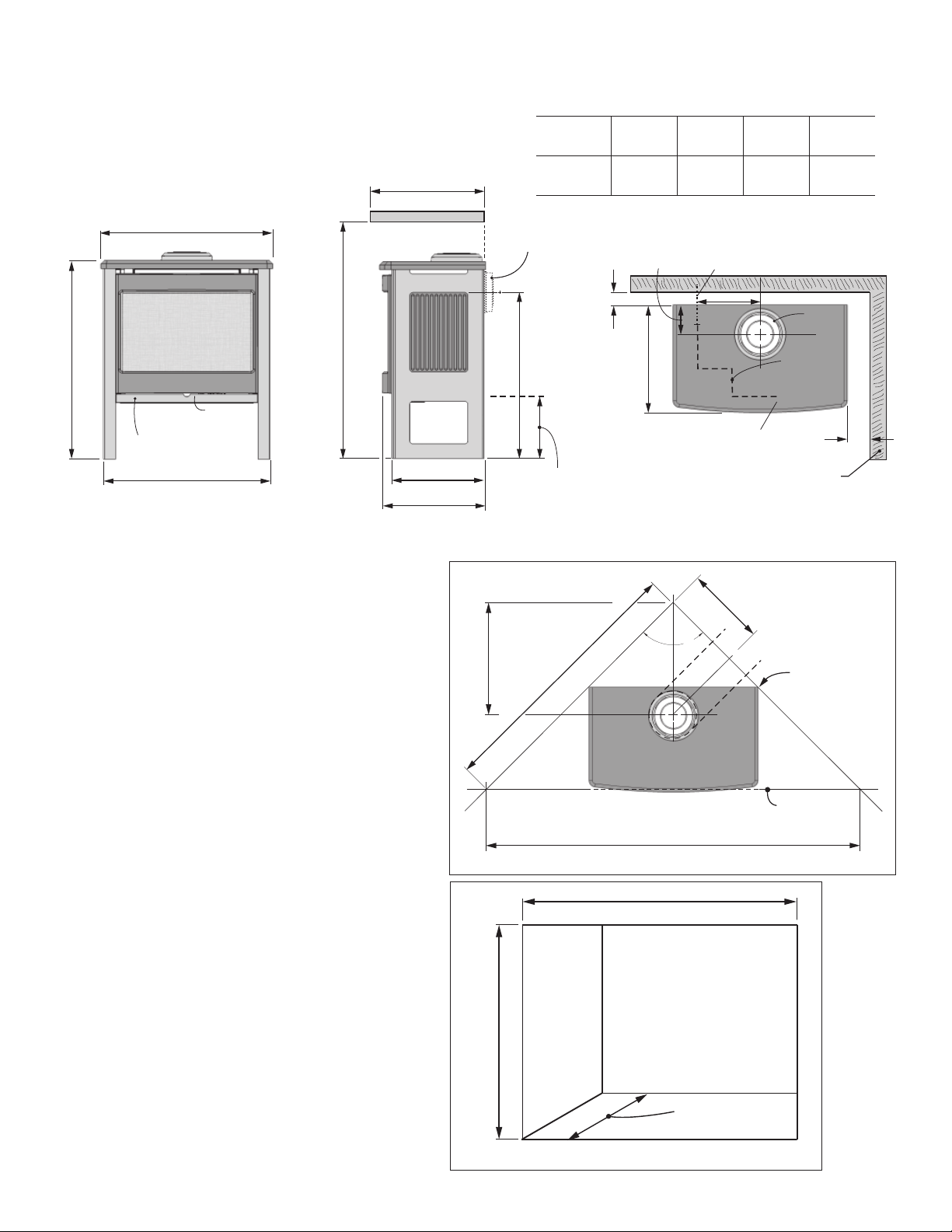

Dimensions & Clearances to Combustibles
Casting Tolerances
Due to the nature of cast iron and concrete, dimen-
sional consistency may vary from one unit to the next
and some variation in surface finish and flat-ness is
to be expected. We have done our best to control
and make allowance for this; however some variation
is inevitable.
Floor Requirements
When the appliance is installed directly on carpeting,
tile or other combustible material other than wood
flooring, the appliance shall be installed on a metal or
wood panel extending the full width and depth of the
appliance.
Mobile Home Floor Fixing
The Madrona stove must be fixed to the floor
through the floor when used in a mobile home.
Mantel Requirements
The Madrona stove may be installed with a
combustible mantel provided clearances are
maintained as indicated above. Be aware that
although safe, some combustible materials and
finishes at the listed clearances may, over time,
discolor, warp, or show cracks. Care should be taken
when choosing materials—consult your fireplace
dealer.
Mantel / shelf clearances
Mantel
Depth ‘A’
0–1
[0–26]
2–5
[51–127]
6–18
[152–457]
19–24
[483–610]
Mantel
Height ‘B’
34
[864]
36
[914]
38
[965]
42
[1067]
inches [mm]

4
Rear Stove Panel
6. Unpack the appliance.
7. Remove the window from the appliance and the
content that is stored inside the appliance.
8. Pull out the engine and rest it carefully on the
ground. From the bottom of the packaging take the
pads on which the engine was sitting and lay them
on the floor. Put the engine back on those pads.
9. If you need to convert from a top outlet to a rear
outlet, do it now.
10. On the rear corners of the engine, on each side,
back up 3 screws.
11. Fit the stove casing’s rear panel to the back of
the engine sliding it under the backed up screws.
Secure the panel tightening the screws.
Installation
Front Engine Brackets
1. Unpack the stove casing.
2. Locate the right hand front engine bracket.
3. On the right hand panel, install the engine bracket.
The bracket’s hook goes at the top of the side panel.
4. Secure to the side panel with two nuts and steel
washers.
5. Repeat for the other side panel.
Front
Top Rear
Hook

5

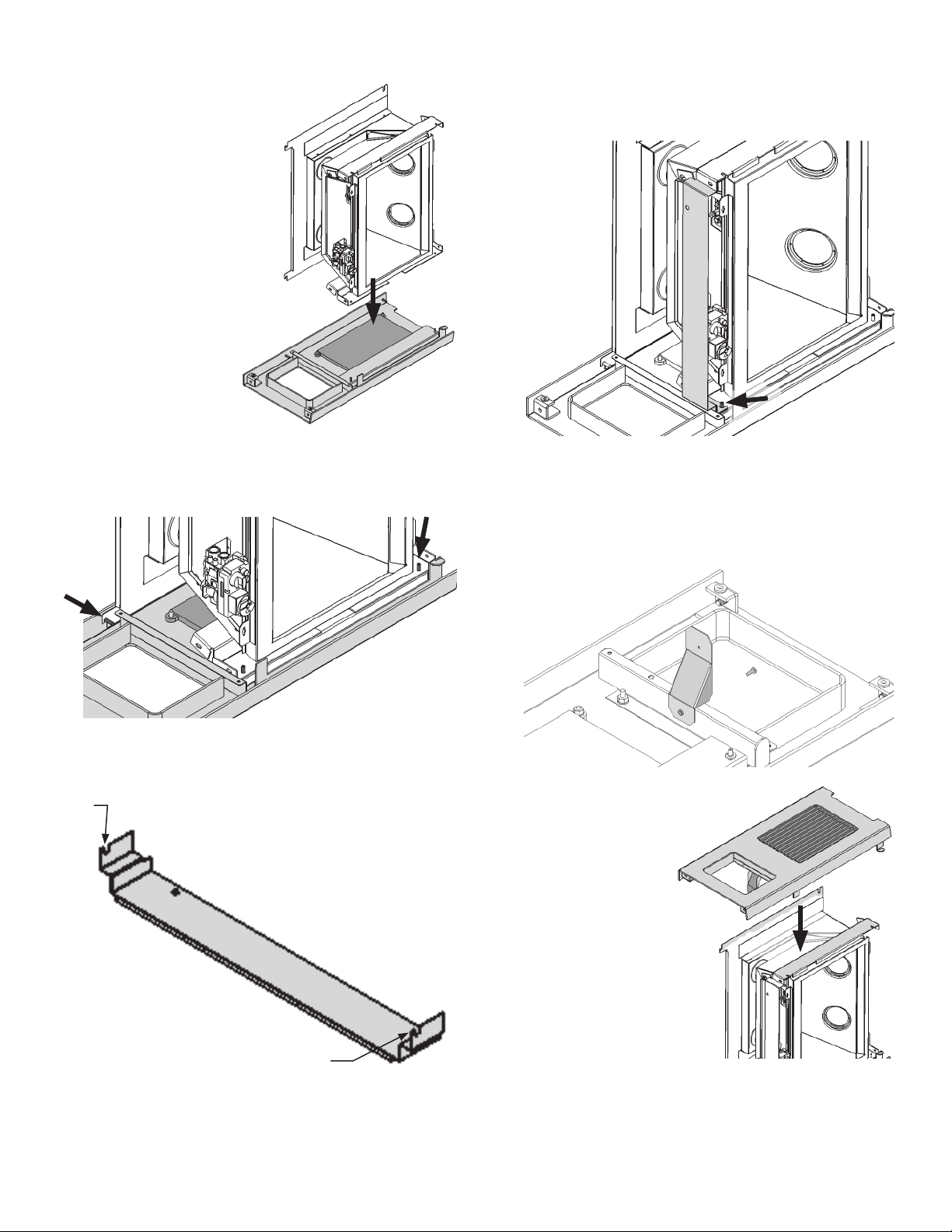

Right Side Stove Panel
12. Lay the right hand
side stove panel on
the floor. Identify the
front and the rear of
the panel.
13. Lay the engine on
its side and drop it
down on the side
panel, fitting the
slots of the engine’s
rear panel on the
studs and lining up
the top hole of the
engine with the hole
of the side panel’s
bracket.
14. Secure the engine to the side panel with a washer
and nut on the studs at the rear and at the top
front.
15. Identify the front and rear of the lower bracket:
“U” shaped fixing points towards the front.
Lower bracket
Front
“U”shaped
fixing point
“U”shaped
fixing point
Rear
16. Insert the lower bracket between the engine side
supports over the studs. Secure the right side with a
washer and nut.
Left Side Stove Panel
17. Place the left side panel on the floor, internal face
up, and secure the pipe support bracket to the
panel with a bolt provided.
18. Place the left side
panel on top of the
engine ensuring
the panel’s studs at
the rear and at the
bottom front slide
into the engine’s
slots.
19. Secure the side panel
to the engine with a
washer and nut on
the studs at the rear
and at the top front.

6

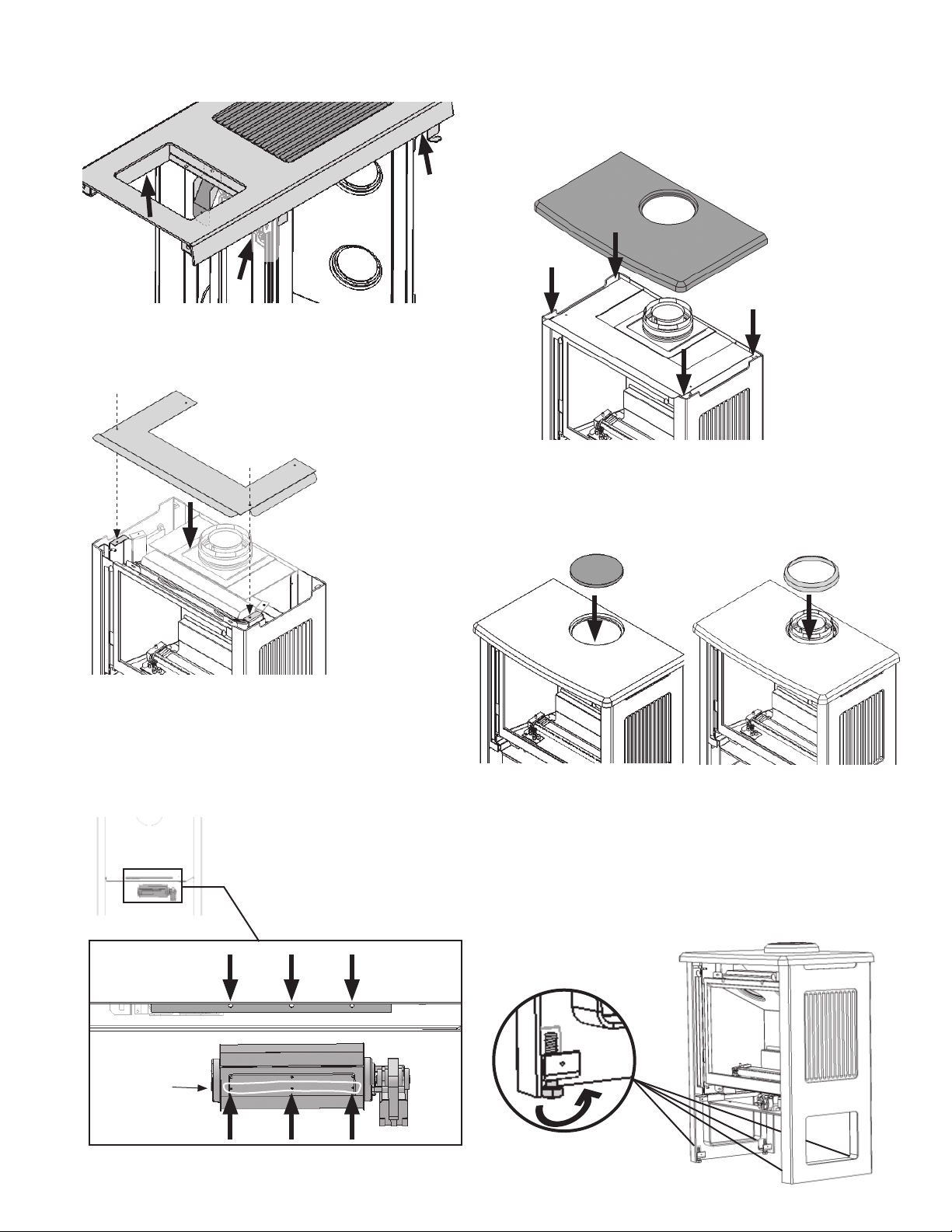

23. Place the stove in its final position.
Top Panel and Vent Collar
24. Install the top cast panel on the stove locating its
“feet” within the casting sides.
25. Rear outlet only: Fit the cast cover into the opening
of the top panel.
Top outlet only: Place the vent collar on top of the
outlet to be fitted over the vent pipe when installed.
Inlay Panels, Gas Supply Pipe and Access Door
26. Level the stove unscrewing the levelling bolts at the
four lower corners of the stove if necessary.
Note: If you are installing the stove in a mobile
home, remove the levelling bolts and use the holes
to secure the stove to the floor.
20. Secure the bottom front of the engine and lower
bracket to the side panel stud.
21. Lift the partially assembled stove upright and place
the heat shield on top of the stove and secure it
with 2 screws at the front.
Optional Fan
22. If this installation requires the optional fan, install it
now at the back of the heater. Using the lower set
of fixing holes on the fan will ensure more space to
handle the receiver in front of the fireplace.
See 555CFK—Circulating
Fan Kit manual for com-
plete installation details.
Rear outlet Top outlet
Lower set of
fixing holes
Rear view

7

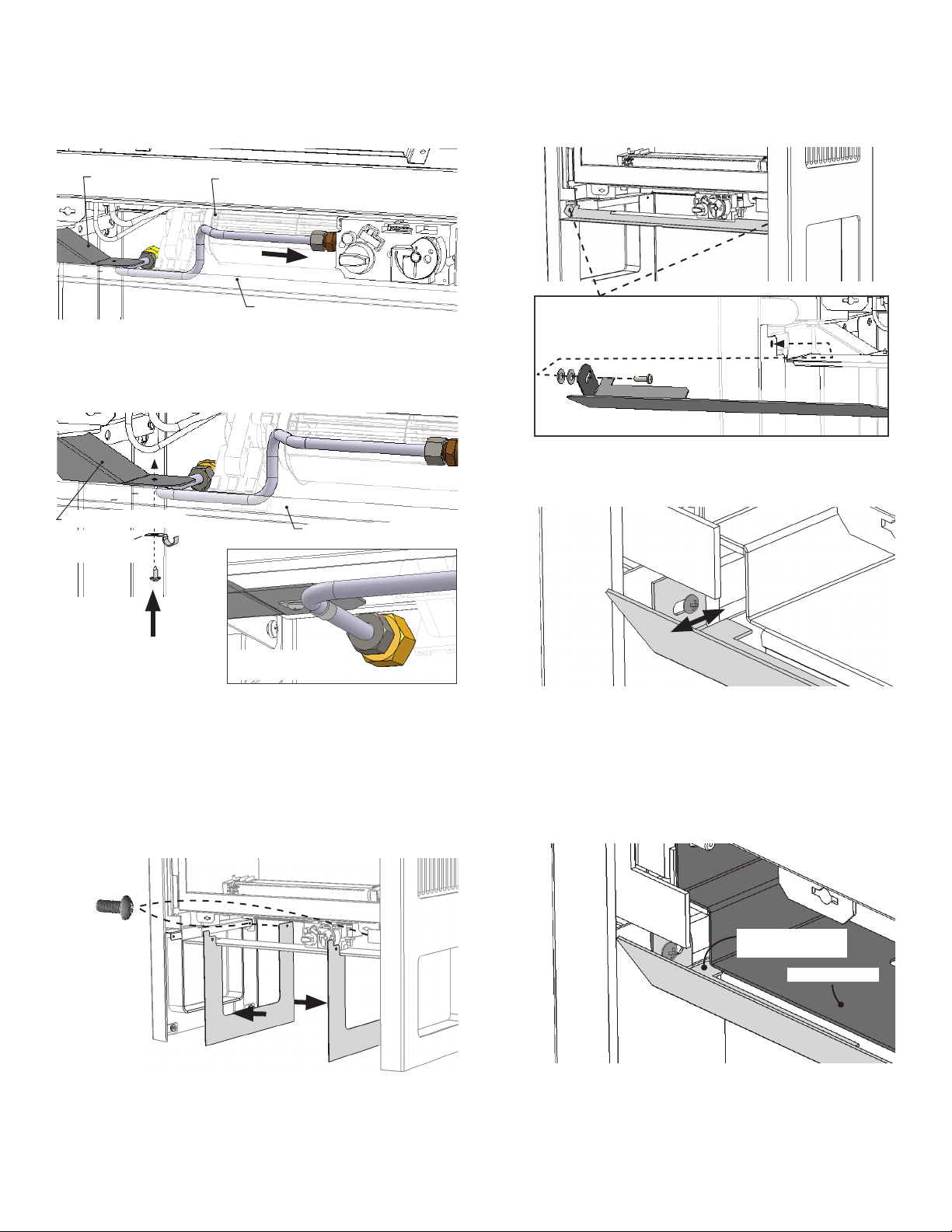

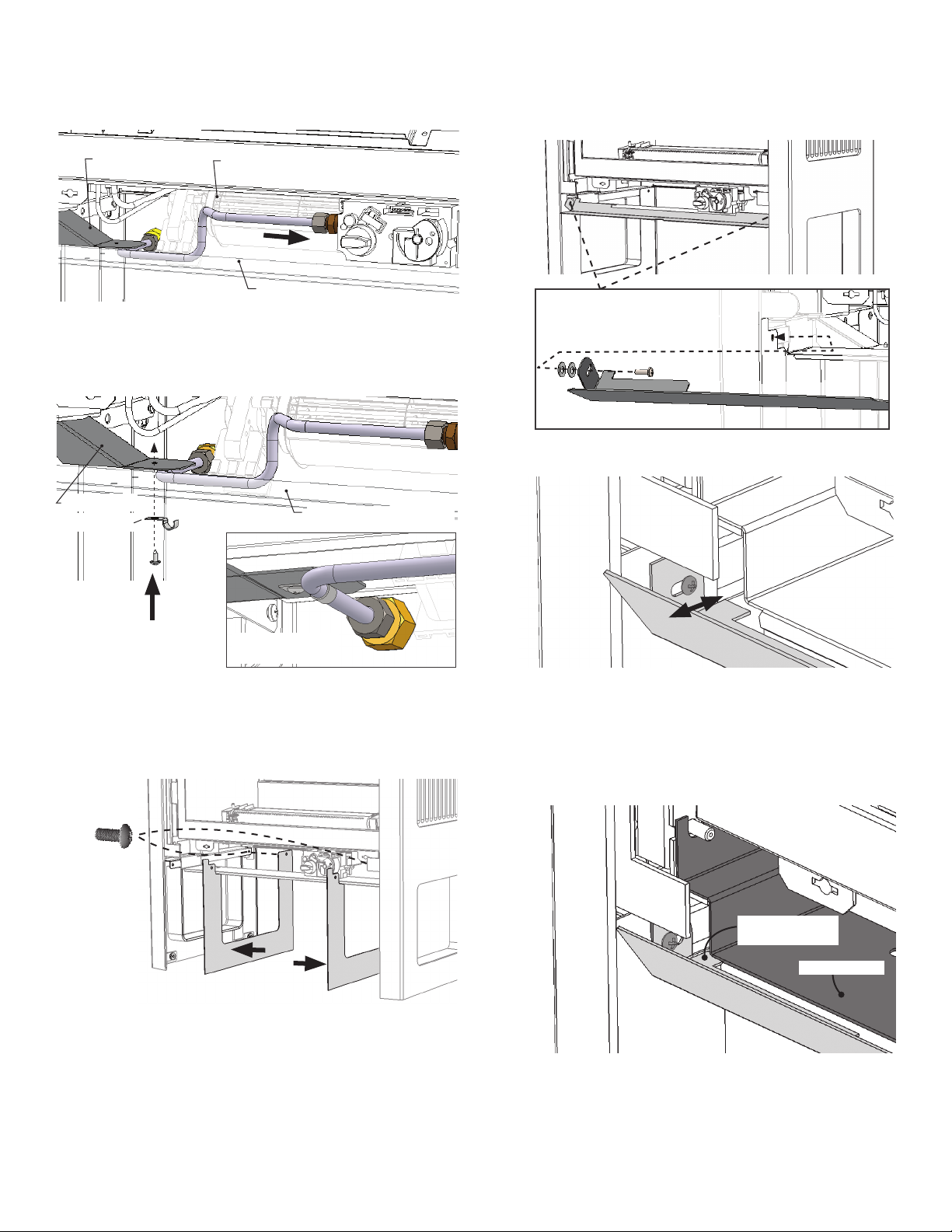

27. Connect the gas supply pipe to the gas valve as
shown below. Note that the pipe travels below the
pipe bracket attached to the stove left side.
28. Secure the gas pipe with the clamp and screw
provided with the engine’s hardware pack.
29. Connect the gas supply and install venting system.
30. Install the inlay panels at the bottom of each side
panel. The bottom is held in place by magnets.
Secure the top rear of the inlay with a screw.
Front view Lower bracket
(transparent for clarity)
Optional fan (if installed)
Pipe bracket
Front view
Detail—viewed
from underside
Lower bracket
(transparent for clarity)
Pipe bracket
Pipe clamp
31. Place the access door and secure it as well as the
front of the inlay panel to the assembly with two
washers and a screw. Do not tighten the screw all
the way to allow access door rotation.
The access door opens and closes hinging on the
screw at each end.
To close the door, rotate it upward and push it
straight away from you. When closed, the tab at
each end of the door goes underneath the lower
support bracket to hold it from falling open.
To open de door, pull it straight towards you then
rotate it downward.
Tab goes under
lower bracket
lower bracket

8

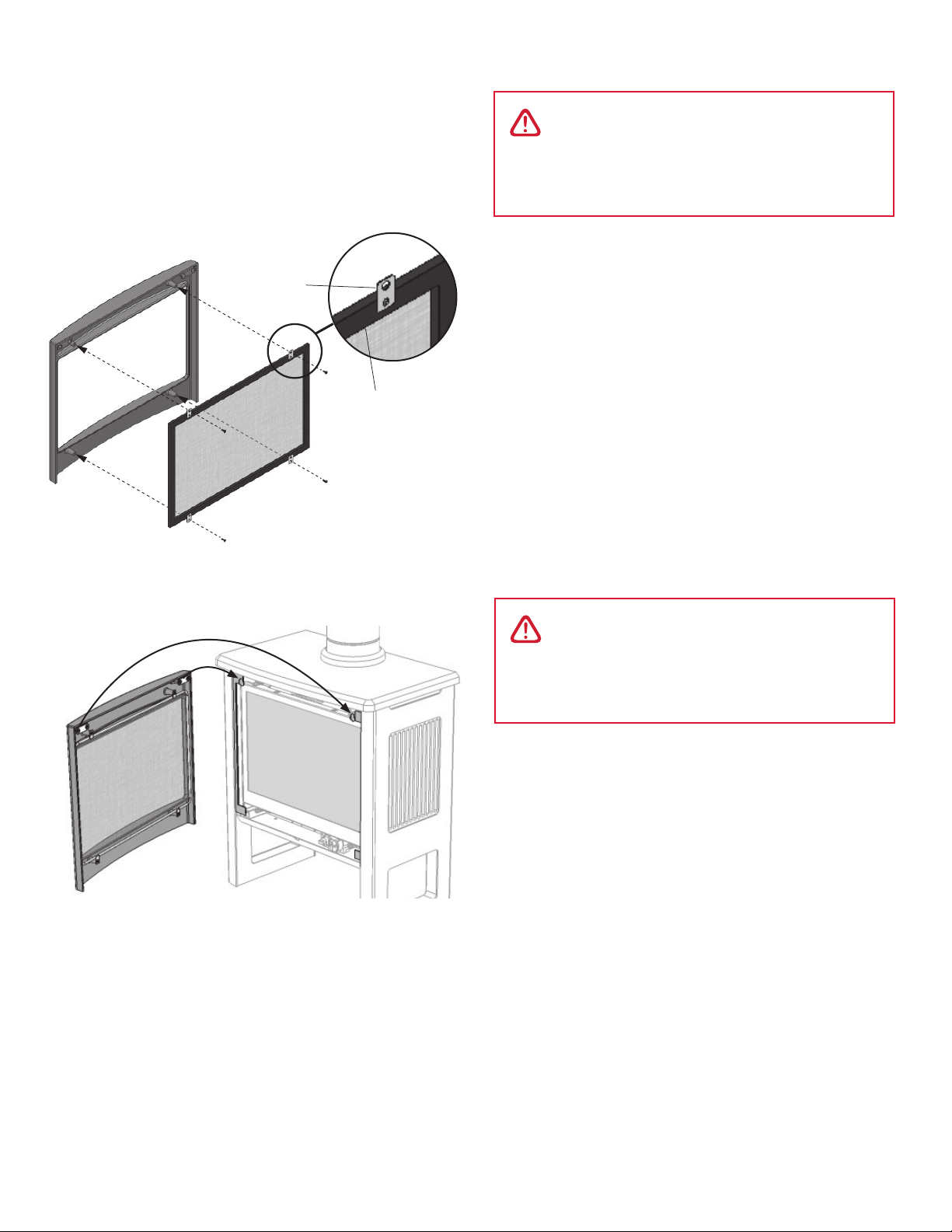

Cast Front and Barrier Screen
32. Finish the installation of the engine: fuel bed,
window, perform all checks and adjustments.
33. Install the screen to the back of the cast front with
4 screws. Orient the screen so its tabs are at the
back. When secured, the screen frame touches the
rear of the cast front and its smooth side is visible.
34. Hook the cast front already fitted with the barrier
screen to the engine’s top hooks.
Tab at
back of
screen
Smooth
frame visible
at the back
Maintenance
Cast iron and stove body
Dust down the surface regularly with a soft brush and
occasionally follow up with a wipe over with a wet cloth.
Barrier screen
Remove the front and barrier screen by unhooking the
front. Dust down using a brush.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
Window and fireplace
See the Owner’s Information section in the Madrona
MF28 fireplace Owner’s Manual for instructions on
cleaning the window and fuel bed.
WARNING
DO NOT TOUCH THE STOVE WHILE IT
IS HOT! Let the stove cool first before
cleaning it.
WARNING
FOR SAFETY PURPOSE, ensure the barrier
screen is always on the stove front after
maintenance if it has been removed.

9

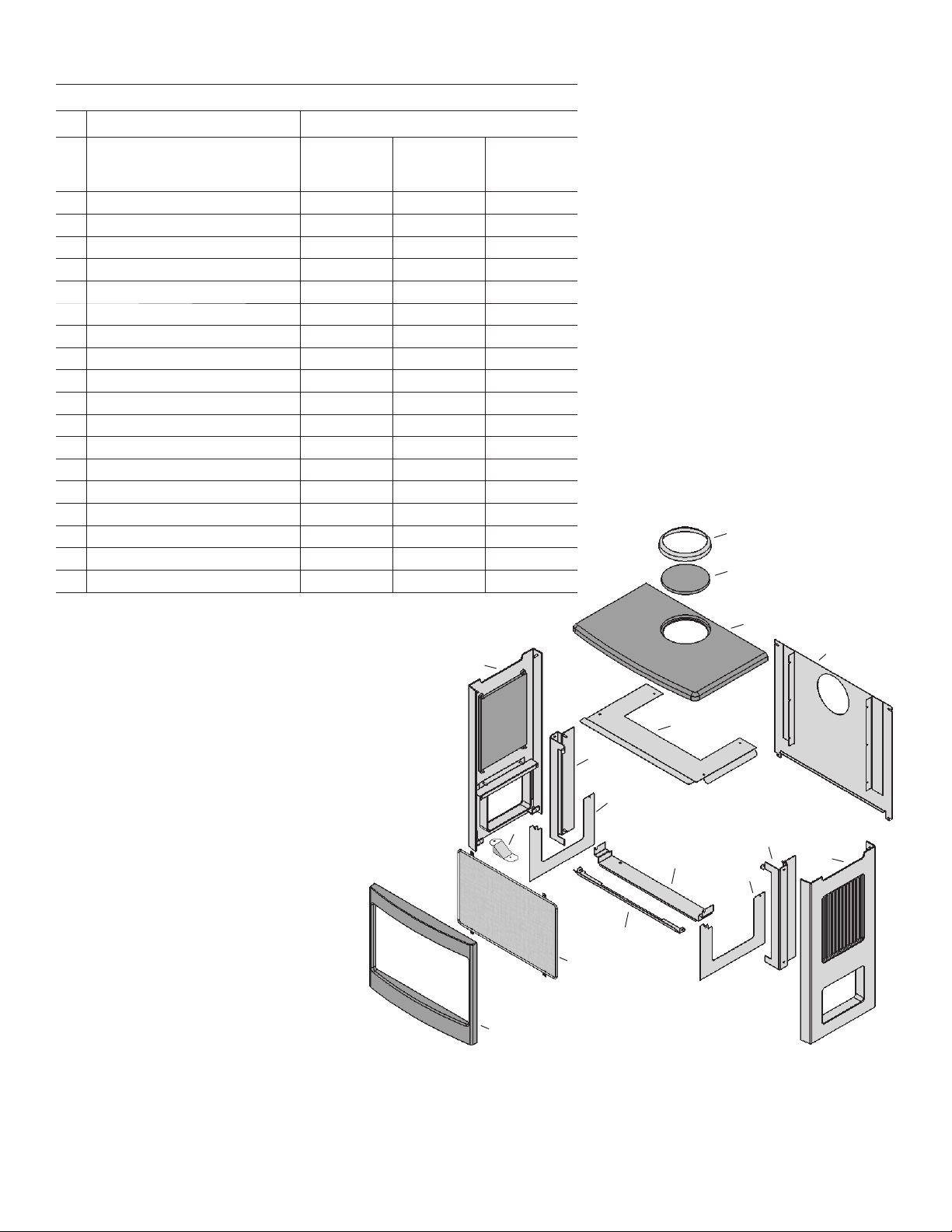

Repair Parts List
MFCS05—Madrona Modern Stove
Description Part Numbers
Pewter
(PW) Almond White (AW) Black (BK)
1 Spun vent collar 4006568AZ 4006568AZ 4006568AZ
2 Vent cast iron cover 4006296AZ 4006296AZ 4006296AZ
3 Cast iron top panel 4006049AZ 4006049AZ 4006049AZ
4 Heat shield 4006061 4006061 4006061
5 Rear panel 4006077AZ 4006077AZ 4006077AZ
6 LH side assembly 4006073PW 4006073AW 4006073CH
7 LH front engine bracket 4006057 4006057 4006057
8 Inlay (2) 4006143PW 4006143AW 4006143CH
9 RH side assembly 4006075PW 4006075AW 4006075CH
10 RH front engine bracket 4006058 4006058 4006058
11 Lower bracket 4006067 4006067 4006067
12 Access door 4006060AZ 4006060AZ 4006060AZ
13 Barrier screen 4007217 4007217 4007217
14 Cast iron front 4006046 4006046 4006046
#8-32x1/2” pan h screws (4) 4001885 4001885 4001885
1/4” - 20 hex steel nut (12) 4006290 4006290 4006290
1/4” spring steel washer (12) 4006292 4006292 4006292
15 Pipe bracket—Modern stove 4007659 4007659 4007659
Designed and Manufactured by / for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
1
2
3
4
6
7
8
8
10
9
5
11
15
12
14
13

10 © Copyright Miles Industries Ltd., 2020
L’application de ce kit n’affecte pas l’évacuation ou les
méthodes de préparation de l’appareil tels que décrits
dans le guide d’installation du foyer Madrona MF28.
Les articles suivants sont requis pour
compléter l’installation du Poêle Madrona
Modern :
• Foyer Madrona MF28
• Poêle Madrona Modern MFCS05MFCS05
Madrona Modern Stove Casier de poêle Madrona
Modern—MFCS05, incluant
le pare-étincelles
Foyer Madrona MF28
Poêle complet
Casier de poêle Madrona Modern MFCS05
Certifié pour usage avec les foyers Valor MF28 seulement
DIRECTIVES D’INSTALLATION
Madrona
Concept (foyer MF28 vendu séparément)
Note : Ce kit doit être
installé ou réparé par un
installateur qualifié, une
agence de service certifiée
ou un fournisseur de gaz.
Ces instructions doivent être
utilisées conjointement avec
les instructions d’installation
du modèle de foyer Valor
indiqué ci-dessus.
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR : Laissez cette
notice avec l’appareil.
CONSOMMATEUR : Conservez
cette notice pour consultation
ultérieure.

11
Étapes d’installation
A. Convertissez la buse d’évent si nécessaire.
B. Assemblez les supports d’appareil aux panneaux
des côtés.
C. Assemblez le panneau arrière à l’appareil.
D. Assemblez le panneau droit à l’appareil.
E. Assemblez le support du bas à l’appareil.
F. Assemblez le support de tuyau d’entrée de gaz au
panneau gauche.
G. Assemblez le panneau gauche à l’appareil.
H. Installez le déflecteur de chaleur sur l’appareil.
I. Installez le ventilateur si utilisé.
J. Placez le poêle en position finale.
K. Placez le panneau de fonte sur le dessus du poêle.
L. Sortie arrière seulement : Installez le couvercle
de fonte.
Sortie sur le dessus seulement : Installez le
manchon du tuyau d’évent.
Contenu du kit
M. Mettez le poêle à niveau avec les vis de nivelage.
N. Branchez le tuyau d’entrée de gaz à la soupape.
O. Fixez le tuyau d’entrée de gaz à son support.
P. Raccorder l’alimentation de gaz et le système
d’évacuation.
Q. Installez les panneaux des pattes.
R. Installez la porte d’accès.
S. Installez le lit d’alimentation, vérifiez le feu et
complétez l’installation selon le guide d’installation
fourni avec l’appareil.
T. Installez le pare-étincelles à l’endos de la devanture.
U. Accrochez la devanture munie du pare-étincelles.
Support
avant
droit
Support
avant
gauche
Manchon de tuyau
Support
du bas
Panneau
arrière
Panneau
de patte
Panneau
de patte
Devanture de fonte
Pare-étincelles
Panneau en fonte
Déflecteur
de chaleur
Couvercle de fonte
Porte
d’accès
Support
tuyau à
gaz
Panneau
gauche
Panneau
droit
MFCS05 Poêle Madrona Modern
CARTON 1 (MFCS05-1AW, 1PW ou 1BK)
• Panneau droit
• Panneau gauche
CARTON 2 (MFCS05-2)
• Devanture de fonte
• Panneau de dessus en fonte
• Couvercle d’évent en fonte
CARTON 3 (MFCS05-3AW, 3PW ou 3BK)
• Porte d’accès
• Manchon de tuyau
• Support du bas
• Déflecteur de chaleur
• Panneau arrière
• Support d’appareil avant gauche
• Support d’appareil avant droit
• Panneaux de pattes (2)
• Pare-étincelles
• Support de tuyau à gaz
• Quincaillerie
Conseils
• Portez des gants ou assurez-vous de manipuler les
pièces de fonte avec les mains propres pour éviter
de les marquer.
• Enlevez la fenêtre du foyer de même que tous
les morceaux emballés dans sa cavité avant de
l’installer afin de l’alléger.

12
x
xx
B
A
2 [52]
minimum
31-7/8 [809]
26-1/4 [667]
26-11/16 [678] 14-3/4 [374]
16-1/4 [413]
16-15/16 [430]
4-5/8 [118]
1 [26]
minimum
10 [254]
27-1/4 [691]
Point d’accès à la conduite de gaz
suggéré. Orientez pour éviter le
ventilateur facultatif.
Évent
Ø 6-5/8”
Évent
Ø 6-5/8”
Centre d’évent
pouces [mm]
Point d’accès à la
conduite de gaz
10 [254]
Point de raccord 3/8” NPT
femelle de la soupape
à la conduite de gaz
Mur de côté
Manteau ou tablette
Porte d’accès
aux commandes
x
Tuyau fourni
avec le foyer
(voir guide du
foyer)
Point de
raccord
du gaz
Minimum 61-1/8” (1553 mm)
Minimum
18-1/4”
(464 mm)
Minimum 43-1/4” (1091 mm)
Minimum
12-7/8”
(327 mm)
90°
Surface
avant
Dégagement
zéro
31-1/4” [794 mm] minimum
26” [660 mm]
maximum
42” [1067 mm] minimum
Dégagements pour alcôve
Devant DessusCôté droit
Dimensions—installation dans un coin
Dimensions et dégagements aux matériaux combustibles
Variations dans la fonte
De par leur nature, deux articles de fonte fabriqués
du même moule peuvent montrer de légères
variations dans leurs dimensions et leur finition.
Nous faisons tout ce qui est possible pour limiter
ces variations qui ne peuvent cependant pas être
complètement éliminées.
Exigences pour le plancher
Lorsque l’appareil est installé directement sur de la
moquette, tuile ou autre matériau combustible autre
qu’un plancher de bois, l’appareil doit être installé sur
un panneau de bois ou métal couvrant totalement la
largeur et la profondeur de l’appareil.
Exigences pour installation dans une
maison mobile
Le poêle Madrona doit être fixé au plancher
lorsqu’installé dans une maison mobile.
Exigences pour le manteau de
cheminée
Le Poêle Madrona Modern peut être installé avec un
manteau de cheminée combustible à condition de
respecter les dégagements indiqués aux schémas
ci-dessous. Prenez note que, même en respectant
les dégagements requis, certains matériaux
combustibles, même s’ils sont sécuritaires, peuvent,
avec le temps, se décolorer, se déformer ou craquer.
Sélectionnez les matériaux avec soin et consultez
votre marchand au besoin.
Dégagements pour manteau / tablette
Profondeur ‘A’ 0–1
[0–26]
2–5
[51–127]
6–18
[152–457]
19–24
[483–610]
Hauteur ‘B’ 34 [864] 36 [914] 38 [965] 42 [1067]
pouces [mm]

13
Panneau arrière du poêle
6. Déballez l’appareil.
7. Enlevez la fenêtre de l’appareil de même que les
articles à l’intérieur de la boîte de foyer.
8. Soulevez l’appareil et déposez-le délicatement
sur le sol. Prenez les cales sur lesquelles reposait
l’appareil et mettez-les sur le sol. Soulevez l’appareil
et remettez-le sur les cales.
9. Si la buse de l’appareil doit être repositionnée pour
une sortie arrière, faites-le maintenant.
10. À l’arrière de l’appareil, aux coins de chaque côté,
dévissez 3 vis tel qu’illustré.
11. Pressez le panneau arrière contre la paroi de
l’appareil insérant les têtes de vis dans les fentes
prévues à cet effet sur le panneau. Resserrez les vis.
Installation
Supports avant de l’appareil
1. Déballez le casier du poêle.
2. Repérez le support avant droit de l’appareil.
3. Sur le panneau de côté droit, installez le support
avant droit. Le crochet du support doit être au haut
du panneau.
4. Fixez le support au panneau de côté avec deux
rondelles et écrous.
5. Répétez pour le panneau de l’autre côté.
Avant
Haut Arrière
Crochet

14
Panneau droit du poêle
12. Placez le panneau
droit du poêle à
l’envers sur le sol. Le
devant du panneau
a un montant à
crochets en métal.
13. Placez l’appareil sur
le côté et posez-le
sur le panneau en
insérant les goujons
du panneau dans
les fentes du
panneau arrière de
l’appareil. À l’avant,
alignez l’appareil
avec le trou de vis
en haut du montant
à crochets.
14. Fixez l’appareil au panneau de côté avec une
rondelle et un écrou aux goujons arrières et en haut
à l’avant.
15. Identifiez l’avant et l’arrière du support du bas : les
points de fixation en “U” sont vers l’avant.
Support du bas
Avant
Point de
fixation
en “U”
Point de fixation
en “U”
Arrière
16. Placez le support du bas entre les montants de
l’appareil. Fixez le bout droit du support et l’appareil
au goujon du panneau droit avec une rondelle et un
écrou.
Panneau gauche du poêle
17. Placez le panneau gauche sur le plancher, face
intérieure vers le haut; placez le support de tuyau
d’entrée de gaz tel qu’indiqué et fixez-le avec un
boulon fourni.
18. Placez le panneau
gauche du poêle sur
l’appareil insérant
les goujons à
l’arrière et à l’avant
en bas dans les
fentes de l’appareil.
19. Fixez le panneau
de côté à l’appareil
avec une rondelle et
un écrou aux deux
goujons arrières et
en haut à l’avant.

15
23. Placez le poêle en position finale.
Panneau du dessus et manchon de tuyau
24. Posez le panneau du dessus sur le poêle en loca-
lisant ses “pattes” entre les panneaux des côtés.
25. Installations avec buse à l’arrière seulementb:
Placez le couvercle de fonte dans l’ouverture du
panneau du dessus.
Installations avec buse sur le dessus seulement :
Placez le manchon de tuyau sur la première section
du tuyau de poêle lorsqu’il sera installé.
Panneaux de pattes, conduite de gaz et porte
d’accès
26. Nivelez le poêle en dévissant les boulons aux quatre
coins du bas du poêle si nécessaire.
Note : Si vous installez le poêle dans une maison
mobile, enlevez les boulons de nivelage et utilisez
les trous pour fixer le poêle au sol.
Buse à l’arrière Buse sur le dessus
20. Fixez le bout gauche du support du bas et le
montant de l’appareil et au goujon du panneau
gauche avec avec une rondelle et un écrou.
21. Soulevez le poêle partiellement assemblé et placez
le déflecteur de chaleur sur le dessus du poêle;
fixez-le aux montants de l’appareil à l’avant avec
une vis de chaque côté.
Ventilateur optionnel.
22. Si cette installation exige le ventilateur optionnel,
installez-le maintenant à l’arrière du poêle. Il sera
plus facile de manipuler le récepteur si vous utilisez
les trous de fixation du bas sur le ventilateur.
Voir le guide d’installation du
Ventilateur de circulation d’air
555CFK pour tous les détails sur
son installation.
Trous de
fixation du bas
Arrière

16
31. Placez la porte d’accès et fixez-la de même que le
panneau de patte de chaque côté avec deux
rondelles et une vis. Ne vissez pas la vis complète-
ment pour permettre à la porte de pivoter.
La porte d’accès s’ouvre et se ferme en utilisant la
vis de chaque côté comme charnière.
Pour fermer la porte, pivotez-la vers le haut et
poussez-la vers le poêle. Lorsque fermée, la
languette à chaque bout de la porte se place sous le
support du bas pour éviter qu’elle ne s’ouvre
d’elle-même.
Pour ouvrir la porte, tirez-la vers vous puis pivotez-
la vers le bas.
Languette va sous
le support du bas
support du bas
27. Branchez le tuyau d’entrée de gaz à la soupape tel
qu’indiqué ci-dessous. Notez que le tuyau doit être
en-dessous de son support fixé au côté gauche du
poêle.
28. Fixez le tuyau à gaz à son support avec la pince et
une vis fournies avec la quincaillerie du foyer.
29. Branchez l’alimentation de gaz et installez le
système d’évacuation.
30. Installez les panneaux des pattes au bas de chaque
panneau des côtés. Le bas des panneaux est tenu
en place par des aimants. Fixez l’arrière des
panneaux avec une vis.
Vue avant Support du bas
(transparent pour clarification)
Ventilateur optionnel (si installé)
Support
de tuyau
Vue avant
Détail—vu
d’en-dessous
Support du bas
(transparent pour clarification)
Support de tuyau
Pince de
tuyau

17
Entretien
Caisse du poêle
Époussettez la surface régulièrement à l’aide d’une
brosse à poils souples et, de temps à autre, essuyez
avec un linge doux humide.
Devanture et Pare-étincelles
Décrochez la devanture. Époussettez-la de même
que le pare-étincelles à l’aide d’une brosse.
Si le pare-étincelles est endommagé, il doit être
remplacé par le pare-étincelles conçu par le
manufacturier pour cet appareil.
Fenêtre et foyer
Consultez la section Information à l’intention du
consommateur dans le Guide d’installation et du
consommateur du foyer Madrona MF28 pour les
directives concernant le nettoyage de la fenêtre et
de l’intérieur du foyer.
Devanture de fonte et pare-étincelles
32. Complétez l’installation de l’appareil : lit de
combustion, fenêtre, vérifications et réglages.
33. Installez le pare-étincelles à la face arrière de la
devanture de fonte avec 4 vis. Orientez-le de façon
à ce que ses onglets soient à l’arrière. Quand
le pare-étincelles est installé, son cadre touche
l’arrière de la devanture et son côté lisse est visible.
34. Accrochez la devanture de fonte et le pare-
étincelles déjà assemblés aux crochets des
montants de l’appareil.
Onglets d’attache
à l’arrière du
pare-étincelles
Côté lisse du
cadre visible
à l’arrière
AVERTISSEMENT
NE TOUCHEZ PAS le poêle lorsqu’il est
chaud! Laissez-le refroidir avant de le
nettoyer.
AVERTISSEMENT
POUR DES RAISONS DE SÉCURITÉ, assurez-
vous que le pare-étincelles soit réinstallé
sur la devanture après l’entretien.

18
Liste de pièces
Conçue et fabriquée par / pour Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
1
2
3
4
7
8
8
10
9
5
11
15
12
14
13
MFCS05—Poêle Madrona Modern
Description Node pièces
Étain (PW) Blanc amande
(AW) Noir (BK)
1 Manchon de tuyau 4006568AZ 4006568AZ 4006568AZ
2 Couvercle de fonte 4006296AZ 4006296AZ 4006296AZ
3 Panneau du dessus en fonte 4006049AZ 4006049AZ 4006049AZ
4Déflecteur de chaleur 4006061 4006061 4006061
5 Panneau arrière 4006077AZ 4006077AZ 4006077AZ
6 Panneau côté gauche 4006073PW 4006073AW 4006073CH
7 Support d’appareil avant gauche 4006057 4006057 4006057
8 Panneaux des pattes (2) 4006143PW 4006143AW 4006143CH
9 Panneau côté droit 4006075PW 4006075AW 4006075CH
10 Support d’appareil avant droit 4006058 4006058 4006058
11 Support du bas 4006067 4006067 4006067
12 Porte d’accès 4006060AZ 4006060AZ 4006060AZ
13 Pare-étincelles 4007217 4007217 4007217
14 Devanture en fonte 4006046 4006046 4006046
#8-32x1/2” vis à tête bombée (4) 4001885 4001885 4001885
1/4” - 20 écrou d’acier hex (12) 4006290 4006290 4006290
1/4” rondelle d’acier à ressort (12) 4006292 4006292 4006292
15 Support de tuyau à gaz—Modern 4007659 4007659 4007659
6
