Velleman Perel EDB8 User manual

EDB8
WIRELESS DOORBELL
DRAADLOZE DEURBEL
SONNETTE SANS FIL
TIMBRE Y PULSADOR INALÁMBRICOS
FUNK-TÜRGLOCKE UND FUNK-KLINGELTASTER
BEZPRZEWODOWY DZWONEK DO DRZWI
CAMPAINHA SEM FIOS
USER MANUAL 3
HANDLEIDING 8
MODE D'EMPLOI 13
MANUAL DEL USUARIO 18
BEDIENUNGSANLEITUNG 23
INSTRUKCJA OBSŁUGI 28
MANUAL DO UTILIZADOR 33

EDB8
V. 01 –21/12/2015 2 ©Velleman nv

EDB8
V. 01 –21/12/2015 3 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that
disposal of the device after its lifecycle could harm the
environment. Do not dispose of the unit (or batteries) as
unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be
returned to your distributor or to a local recycling service. Respect
the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Perel! Please read the manual thoroughly
before bringing this device into service. If the device was damaged in
transit, do not install or use it and contact your dealer.
2. Safety Instructions
Keep this device away from children and unauthorized
users.
Indoor use only. Keep this device away from rain,
moisture, splashing and dripping liquids.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last
pages of this manual.
Keep this device away from dust and extreme
temperatures.
Protect this device from shocks and abuse. Avoid brute
force when operating the device.

EDB8
V. 01 –21/12/2015 4 ©Velleman nv
Familiarise yourself with the functions of the device before actually
using it.
All modifications of the device are forbidden for safety reasons.
Damage caused by user modifications to the device is not covered
by the warranty.
Only use the device for its intended purpose. Using the device in
an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual
is not covered by the warranty and the dealer will not accept
responsibility for any ensuing defects or problems.
Due to constant product improvements, the actual product
appearance might differ from the shown images.
Product images are for illustrative purposes only.
Do not switch the device on immediately after it has been exposed
to changes in temperature. Protect the device against damage by
leaving it switched off until it has reached room temperature.
Keep this manual for future reference.
4. Features
easy installation via auto-learning code button
36 melodies and adjustable volume (high - medium - low)
kit includes 1 receiver + 1 transmitter, supports up to 4
transmitters (order code EDB8/TX)
receiver: for indoor use

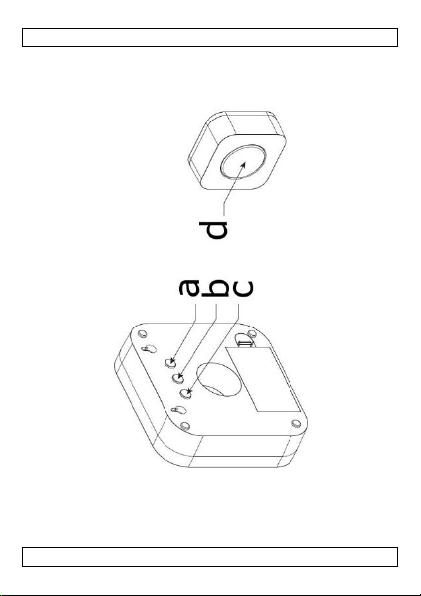

5. Overview
Refer to the illustrations on page 2 of this manual.
a
auto-learning
c
melody
b
volume
d
push button

EDB8
V. 01 –21/12/2015 5 ©Velleman nv
6. Battery
Warning: Do not puncture batteries or throw them in
fire as they may explode. Do not attempt to recharge
non-rechargeable batteries (alkaline). Dispose of
batteries in accordance with local regulations. Keep
batteries away from children.
6.1 Transmitter
1. Open the transmitter using a flat-head screwdriver: carefully
push the clips at the bottom and twist very slightly.
2. Install the included CR2032 lithium battery in accordance with
the polarity markings inside the battery compartment.
3. Close the housing.
6.2 Receiver
1. Remove the battery cover.
2. Install two 1.5 V AA batteries in accordance with the polarity
markings inside the battery compartment.
3. Close the housing.
7. Installation
7.1 Preliminary Remarks
Install the receiver and transmitter within their operating distance.
Do not install the receiver and transmitter onto or near uPVC or
metal objects, near heat sources or in damp areas.
7.2 Transmitter
1. Drill two holes with a diameter of 6 mm (distance 36 mm) at the
required height. Insert a nylon plug into each hole.
2. Punch the two holes in the back cover.
3. Fix the back cover onto the wall and click the front cover onto
the back cover.
4. You can also stick the transmitter onto the wall with double-
sided tape.

EDB8
V. 01 –21/12/2015 6 ©Velleman nv
7.3 Receiver
1. Drill two holes with a diameter of 6 mm (distance 56 mm) at the
required height. Insert a nylon plug into each hole.
2. Insert a screw into each hole. Do not fully insert them but leave
about 5 mm free.
3. Hang the receiver onto the screws.
8. Operation
1. Press the auto-learning button on the back of the receiver.
2. Press the push button on the transmitter once. The receiver will
sound to indicate that the new operation code has been
registered.
3. Operate in the same way to memorize an extra transmitter.
4. Press the melody button to select one of the 36 melody. Press
the volume button to select the high, medium or low ring
volume.
Remark
If the receiver sounds for no reason during the learning procedure,
the signal may be subject to interference. Reset the code as
described above.
9. Cleaning and Maintenance
This device does not need any particular maintenance. Occasionally
wipe it with a damp cloth. Do not use harsh chemicals, cleaning
solvents or strong detergents.
10. Technical Specifications
operating distance...........................± 100 m (in open field)
frequency.......................................................433.92 MHz
ringing volume ............................... > 80 dB (within 0.5 m)
reception sensitivity .......................................... ≥80 dBm
transmitting power............................................. ≤10 mW
transmitting current ............................................ < 15 mA
quiescent current (transmitter)................................< 5 µA
quiescent current (receiver) ................................ < 200 µA
digital code ..................................................auto-learning
modulation type.........................................................ASK
dimensions

EDB8
V. 01 –21/12/2015 7 ©Velleman nv
receiver (H x W x D).........................105 x 105 x 30 mm
transmitter (H x W x D) ....................... 50 x 50 x 20 mm
power supply
receiver ....................3 V (2 x 1.5 V AA/LR6, not incl.)
transmitter.............1 x 3 V CR2032 lithium battery (incl.)
options
CR2032 lithium battery....................................CR2032C
AA/LR6 alkaline battery ........................................ LR6C
Use this device with original accessories only. Velleman nv
cannot be held responsible in the event of damage or injury
resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual,
please visit our website www.perel.eu. The information in this
manual is subject to change without prior notice.
R&TTE Declaration of Conformity
Hereby, Velleman NV declares that the radio equipment type [EDB8]
is in compliance with Directive 1999/5/EC.
The full text of the EU declaration of conformity is available at the
following internet address: www.velleman.eu.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or
otherwise without the prior written consent of the copyright holder.

EDB8
V. 01 –21/12/2015 8 ©Velleman nv
HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat,
als het na zijn levenscyclus wordt weggeworpen, dit toestel
schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke
afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of
naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke
milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Bedankt voor uw aankoop! Lees deze handleiding grondig door voor
u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens
het transport, installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsvoorschriften
Houd dit toestel buiten het bereik van kinderen en
onbevoegden.
Gebruik het toestel enkel binnenshuis. Bescherm
dit toestel tegen regen, vochtigheid en opspattende
vloeistoffen.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie
achteraan deze handleiding.
Bescherm het toestel tegen stof en extreme
temperaturen.

EDB8
V. 01 –21/12/2015 9 ©Velleman nv
Bescherm tegen schokken. Vermijd brute kracht tijdens
de bediening van het toestel.
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aan het apparaat
aanbrengen. Schade door wijzigingen die de gebruiker heeft
aangebracht aan het toestel valt niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. De garantie
vervalt automatisch bij ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.
We streven voortdurend naar verbetering van onze producten.
Daarom kan dit product uiterlijk verschillen van de afbeeldingen.
De afbeeldingen van het product zijn enkel ter illustratie.
Schakel het toestel niet onmiddellijk in nadat het werd
blootgesteld aan temperatuurschommelingen. Om beschadiging te
vermijden, moet u wachten tot het toestel de kamertemperatuur
heeft bereikt.
Bewaar deze handleiding voor verdere raadpleging.
4. Eigenschappen
eenvoudige installatie dankzij de zelflerende code
36 melodieën en instelbaar volume (hoog - medium - laag)
inhoud: 1 ontvanger + 1 zender, ondersteunt max. 4 zenders (ref.
EDB8/TX)
ontvanger: voor gebruik binnenshuis
5. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
a
zelflerend
c
melodie
b
volume
d
drukknop

EDB8
V. 01 –21/12/2015 10 ©Velleman nv
6. Batterij
Waarschuwing: U mag batterijen nooit doorboren of
in het vuur gooien (explosiegevaar). Herlaad geen
alkalinebatterijen. Gooi batterijen weg volgens de
plaatselijke milieuwetgeving. Houd batterijen buiten
het bereik van kinderen.
6.1 Zender
1. Open de zender met een platte schroevendraaier: Druk
voorzichtig de lipjes aan de onderkant in en maak een kleine
draaibeweging.
2. Plaats de meegeleverde CR2032-lithiumbatterij in het
batterijvak. Respecteer de polariteit.
3. Sluit de behuizing.
6.2 Ontvanger
1. Sluit het batterijvak.
2. Plaats twee 1.5 V AA-batterijen in het batterijvak. Respecteer de
polariteit.
3. Sluit de behuizing.
7. Montage
7.1 Opmerkingen vooraf
Plaats de ontvanger en de zender binnen het frequentiebereik.
Plaats de ontvanger en de zender niet op of in de nabijheid van
uPVC of metalen voorwerpen, in de nabijheid van een warmtebron
of in een vochtige omgeving.
7.2 Zender
1. Boor 2 gaten met een diameter van 6 mm (afstand 36 mm) op
de gewenste hoogte. Plaats een nylon plug in elk gat.
2. Perforeer de 2 schroefgaten aan de achterkant.
3. Bevestig de zender aan de muur en klik de afdekking vast op de
achterkant.
4. U kunt de zender ook met dubbelzijdige tape bevestigen.

EDB8
V. 01 –21/12/2015 11 ©Velleman nv
7.3 Ontvanger
1. Boor 2 gaten met een diameter van 6 mm (afstand 56 mm) op
de gewenste hoogte. Plaats een nylon plug in elk gat.
2. Plaats een schroef in elk gat. Draai de schroeven niet volledig in
de muur maar laat 5 mm uitsteken.
3. Hang de ontvanger aan de schroeven.
8. Gebruik
1. Druk op de knop voor de automatische programmering aan de
achterkant van de ontvanger.
2. Druk eenmaal op de knop van de zender. De ontvanger laat een
signaal horen om aan te geven dat de code geprogrammeerd is.
3. Herhaal deze stappen om een extra zender te programmeren.
4. Druk op de melodieknop en selecteer een van de 36 melodieën.
Druk op de volumeknop om het volume (hoog, medium, laag) te
selecteren.
Opmerking
Hoort u een signaal (ontvanger) tijdens het leerproces, dan is er
storing. Reset de code (zie hierboven).
9. Reiniging en onderhoud
Dit toestel heeft geen speciaal onderhoud nodig. Maak het toestel af
en toe schoon met een vochtige doek. Gebruik geen bijtende
chemische producten, reinigingsmiddelen of sterke detergenten.
10. Technische specificaties
bereik..................................... ± 100 m (zonder obstakels)
frequentie ......................................................433.92 MHz
volume ........................................... > 80 dB (max. 0.5 m)
ontvangstgevoeligheid....................................... ≥80 dBm
zendvermogen................................................... ≤10 mW
zendstroom........................................................ < 15 mA
ruststroom (zender) ...............................................< 5 µA
ruststroom (ontvanger) ...................................... < 200 µA
digitale code...................................................... zelflerend
modulatietype ...........................................................ASK
afmetingen
ontvanger (H x B x D) ......................105 x 105 x 30 mm

EDB8
V. 01 –21/12/2015 12 ©Velleman nv
zender (H x B x D) .............................. 50 x 50 x 20 mm
voeding
ontvanger ....... 3 V (2 x 1.5 V AA/LR6, niet meegelev.)
zender...........1 x 3 V CR2032-lithiumbatterij (meegelev.)
optioneel
CR2032-lithiumbatterij ....................................CR2032C
AA/LR6-alkalinebatterij......................................... LR6C
Gebruik dit toestel enkel met originele accessoires. Velleman
nv is niet aansprakelijk voor schade of kwetsuren bij
(verkeerd) gebruik van dit toestel. Voor meer informatie over
dit product en de laatste versie van deze handleiding, zie
www.perel.eu. De informatie in deze handleiding kan te allen
tijde worden gewijzigd zonder voorafgaande kennisgeving.
R&TTE Verklaring van overeenstemming
Hierbij verklaart Velleman NV, dat dit type toestel [EDB8] conform is
met richtlijn 1999/5/EC.
Raadpleeg de volgende website voor de volledige tekst van de EU-
conformiteitsverklaring: www.velleman.eu.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding.
Alle wereldwijde rechten voorbehouden. Het is niet toegestaan
om deze handleiding of gedeelten ervan over te nemen, te kopiëren,
te vertalen, te bewerken en op te slaan op een elektronisch medium
zonder voorafgaande schriftelijke toestemming van de
rechthebbende.

EDB8
V. 01 –21/12/2015 13 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce
produit
Ce symbole sur l'appareil ou l'emballage indique que
l’élimination d’un appareil en fin de vie peut polluer
l'environnement. Ne pas jeter un appareil électrique ou
électronique (et des piles éventuelles) parmi les déchets
municipaux non sujets au tri sélectif ; une déchetterie
traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur
ou à un service de recyclage local. Il convient de respecter la
réglementation locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour
élimination.
Nous vous remercions de votre achat ! Lire attentivement le présent
mode d'emploi avant la mise en service de l’appareil. Si l'appareil a
été endommagé pendant le transport, ne pas l’installer et consulter
votre revendeur.
2. Consignes de sécurité
Garder l'appareil hors de la portée des enfants et des
personnes non autorisées.
Utiliser cet appareil uniquement à l'intérieur.
Protéger de la pluie, de l’humidité et des projections
d’eau.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en
fin de ce mode d'emploi.
Protéger cet appareil contre la poussière et les
températures extrêmes.

EDB8
V. 01 –21/12/2015 14 ©Velleman nv
Protéger l’appareil des chocs et de l'abus. Traiter
l'appareil avec circonspection pendant l’opération.
Se familiariser avec le fonctionnement de l'appareil avant de
l'utiliser.
Toute modification est interdite pour des raisons de sécurité. Les
dommages occasionnés par des modifications par le client ne
tombent pas sous la garantie.
N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre
annule d'office la garantie.
La garantie ne se s’applique pas aux dommages survenus en
négligeant certaines directives de ce mode d'emploi et votre
revendeur déclinera toute responsabilité pour les problèmes et les
défauts qui en résultent.
Dans le souci d'une amélioration constante de nos produits,
l'apparence du produit peut différer légèrement des images
affichées.
Les images des produits sont à titre indicatif seulement.
Ne pas brancher immédiatement l’appareil après exposition à des
variations de température. Afin d’éviter des dommages, attendre
jusqu’à ce que l’appareil ait atteint la température ambiante.
Garder ce mode d'emploi pour toute référence ultérieure.
4. Caractéristiques
installation facile grâce au code de programmation automatique
36 mélodies et volume réglable (haut - moyen - bas)
inclut : 1 récepteur + 1 émetteur, supporte max. 4 émetteurs
(réf. EDB8/TX)
récepteur : pour usage à l'intérieur
5. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
a
apprentissage
automatique
c
mélodie
b
volume
d
bouton-poussoir

EDB8
V. 01 –21/12/2015 15 ©Velleman nv
6. La pile
Avertissement : Ne jamais perforer les piles et ne
pas les jeter au feu (danger d’explosion). Ne jamais
recharger des piles alcalines. Se débarrasser des piles
en respectant la réglementation locale relative à la
protection de l’environnement. Garder les piles hors
de la portée des enfants.
6.1 Émetteur
1. Ouvrir le boîtier de l'émetteur avec un tournevis à tête plate :
Appuyer prudemment sur les languettes et faire pivoter
légèrement.
2. Insérer la pile au lithium CR2032 (incl.) dans le compartiment à
piles. Respecter la polarité.
3. Refermer le boîtier.
6.2 Récepteur
1. Retirer le couvercle du compartiment des piles.
2. Insérer deux piles AA de 1.5 V dans le compartiment. Respecter
la polarité.
3. Refermer le boîtier.
7. Installation
7.1 Remarques préliminaires
Installer le récepteur et l'émetteur dans la plage de fréquence.
Ne pas installer le récepteur et l'émetteur sur ou près d'objets en
métal ou uPVC, dans la proximité d'une source de chaleur ou dans
un environnement humide.
7.2 Émetteur
1. Percer 2 trous avec un diamètre de 6 mm (distance 36 mm) à la
hauteur souhaitée. Insérer une cheville en nylon dans chaque
trou.
2. Perforer les 2 trous de la partie arrière.
3. Fixer l'émetteur au mur et enclencher sur le couvercle arrière.
4. Il est également possible de fixer l'émetteur au mur avec du
ruban à double face.

EDB8
V. 01 –21/12/2015 16 ©Velleman nv
7.3 Récepteur
1. Percer 2 trous avec un diamètre de 6 mm (distance 56 mm) à la
hauteur souhaitée. Insérer une cheville en nylon dans chaque
trou.
2. Insérer une vis dans chaque trou. Ne pas visser complètement
dans le mur mais laisser dépasser de 5 mm.
3. Accrocher le récepteur sur les vis.
8. Emploi
1. Appuyer sur le bouton de programmation automatique au dos du
récepteur.
2. Appuyer une fois sur le bouton de l'émetteur. Le récepteur
émettra un signal sonore pour indiquer que le code est
programmé.
3. Répéter ces étapes pour programmer un émetteur additionnel.
4. Appuyer sur le bouton de sonnerie pour sélectionner une des 36
mélodies. Appuyer sur le bouton de volume pour sélectionner le
volume de la sonnerie (haut, moyen, bas).
Remarque
Si le récepteur émet un signal sonore durant la procédure de
programmation, il y a probablement de l'interférence. Réinitialiser le
code (voir ci-dessus).
9. Nettoyage et entretien
L'appareil ne nécessite aucun entretien particulier. Nettoyer
occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser
d'agents chimiques agressifs, de solvants ni de détergents puissants.
10. Spécifications techniques
portée ........................................± 100 m (sans obstacles)
fréquence.......................................................433.92 MHz
volume ........................................... > 80 dB (max. 0.5 m)
sensibilité de réception ...................................... ≥80 dBm
puissance d'émission .......................................... ≤10 mW
courant d'émission .............................................. < 15 mA
courant de repos (émetteur) ...................................< 5 µA
courant de repos (récepteur)............................... < 200 µA
code numérique...................... programmation automatique

EDB8
V. 01 –21/12/2015 17 ©Velleman nv
type de modulation ....................................................ASK
dimensions
récepteur (H x l x P).........................105 x 105 x 30 mm
émetteur (H x l x P) ............................ 50 x 50 x 20 mm
alimentation
récepteur ................. 3 V (2 x 1.5 V AA/LR6, non incl.)
émetteur............ 1 x pile au lithium CR2032 de 3 V (incl.)
optionnel
pile au lithium CR2032.....................................CR2032C
pile alcaline AA/LR6.............................................. LR6C
N'employer cet appareil qu’avec des accessoires d’origine. La
SA Velleman ne peut, dans la mesure conforme au droit
applicable être tenue responsable des dommages ou lésions
(directs ou indirects) pouvant résulter de l’utilisation de cet
appareil. Pour plus d’informations concernant cet article et la
dernière version de ce mode d'emploi, visiter notre site web
www.perel.eu. Toutes les informations présentées dans ce
mode d'emploi peuvent être modifiées sans notification
préalable.
Déclaration de conformité R&TTE
Par la présente, Velleman SA, déclare que le type d'équipement
[EDB8] est conforme à la norme 1999/5/EC.
Le texte complet de la déclaration de conformité est disponible sur la
page web suivante : www.velleman.eu.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur de ce mode
d'emploi. Tous droits mondiaux réservés. Toute reproduction,
traduction, copie ou diffusion, intégrale ou partielle, du contenu de
ce mode d'emploi par quelque procédé ou sur tout support
électronique que ce soit est interdite sans l’accord préalable écrit de
l’ayant droit.

EDB8
V. 01 –21/12/2015 18 ©Velleman nv
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente
concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si
tira las muestras inservibles, podrían dañar el medio
ambiente. No tire este aparato (ni las pilas, si las hubiera)
en la basura doméstica; debe ir a una empresa
especializada en reciclaje. Devuelva este aparato a su
distribuidor o a la unidad de reciclaje local. Respete las leyes locales
en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para
residuos.
¡Gracias por elegir Perel! Lea atentamente las instrucciones del
manual antes de usar el aparato. Si ha sufrido algún daño en el
transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Mantenga el aparato lejos del alcance de personas no
capacitadas y niños.
Utilice el aparato sólo en interiores. No exponga
este equipo a lluvia, humedad ni a ningún tipo de
salpicadura o goteo.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de
este manual del usuario.
No exponga este equipo a polvo ni temperaturas
extremas.

EDB8
V. 01 –21/12/2015 19 ©Velleman nv
Proteja el aparato contra choques y golpes. Evite usar
excesiva fuerza durante el manejo.
Familiarícese con el funcionamiento del aparato antes de utilizarlo.
Por razones de seguridad, las modificaciones no autorizadas del
aparato están prohibidas. Los daños causados por modificaciones
no autorizadas, no están cubiertos por la garantía.
Utilice sólo el aparato para las aplicaciones descritas en este
manual Su uso incorrecto anula la garantía completamente.
Los daños causados por descuido de las instrucciones de
seguridad de este manual invalidarán su garantía y su distribuidor
no será responsable de ningún daño u otros problemas
resultantes.
Debido a las continuas mejoras, el producto podría diferir del de
las imágenes.
Las imágenes son meramente ilustrativas.
No conecte el aparato si ha estado expuesto a grandes cambios de
temperatura. Espere hasta que el aparato llegue a la temperatura
ambiente.
Guarde este manual del usuario para cuando necesite consultarlo.
4. Características
fácil instalación gracias al botón de aprendizaje automático
36 melodías y volumen regulable (máx. - medio - mín.)
incluye: 1 receptor + 1 emisor, soporta máx. 4 emisores
(referencia EDB8/TX)
receptor: para el uso en interiores
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
a
aprendizaje
automático
c
melodía
b
volumen
d
botón

EDB8
V. 01 –21/12/2015 20 ©Velleman nv
6. La pila
Advertencia: Nunca perfore las pilas y no las eche al
fuego (peligro de explosión). Nunca recargue pilas no
recargables (alcalinas). Respete las leyes locales en
relación con el medio ambiente al tirar las pilas.
Mantenga las pilas lejos del alcance de niños.
6.1 Emisor
1. Abra el emisor con un destornillador con punta plana: Apriete
cuidadosamente los clips de la parte inferior y gire ligeramente.
2. Introduzca la pila de litio CR2032 (incl.) al respetar las marcas
de polaridad en el compartimiento de pilas.
3. Vuelva a cerrar la caja.
6.2 Receptor
1. Retire la tapa del compartimiento de pilas.
2. Introduzca la pila de litio CR2032 (incl.) respetando las marcas
de polaridad en el compartimiento de pilas.
3. Vuelva a cerrar la caja.
7. Instalación
7.1 Observaciones preliminares
Instale el emisor y el receptor dentro de la distancia de
funcionamiento.
No instale el receptor ni el emisor sobre o cerca de objetos de
uPVC o metálicos, cerca de fuentes de calor ni de lugares
húmedos.
7.2 Emisor
1. Taladre dos agujeros de 6 mm de diámetro (distancia 36 mm) a
la altura deseada. Introduzca un taco de nylon en cada agujero.
2. Perfore los dos agujeros de la placa trasera.
3. Fije la placa trasera a la pared y encaje la placa frontal a
la trasera.
4. También es posible fijar el emisor con cinta de doble cara.
