Villager VLN 165 Operation instructions

Ročna krožna žaga
Villager VLN 165
Originalna navodila za uporabo

1
RAZLAGA SIMBOLOV
TEHNIČNI PODATKI
Model
Villager VLN 165
Napetost/frekvenca
230 V~50 Hz
Poraba
1200 W
Št. vrtljajev v prostem teku
5500 /min
Premer žaginega lista
Ø 165 mm
Prijemalna odprtina
20 mm
Najv. debelina žaginega lista
1.8 mm
Najv. globina reza
pri kotu zajere 0°
55 mm
pri kotu zajere 45°
35 mm
Masa
3,5 kg
Hrup
LpA = 92,7 dB(A), KpA = 3 dB(A)
LWA = 103,7 dB(A), KWA = 3 dB(A)
Vibracije - žćaganje
lesa
glavni ročaj
a h,W = 4,745 m/s2, K =1,5 m/s2
a h,W = 4,447 m/s2, K =1,5 m/s2
stranski ročaj
Pridržujemo si pravico do tiskarskih napak in pravico do sprememb tehničnih podatkov brez
predhodnega obvestila. Slike izdelkov se lahko razlikujejo od dejanskega izgleda naprave.
Pozor / Nevarnost
Srbska oznaka o
skladnosti.
Pred uporabo preberite
ta navodila.
Nosite zaščitna očala.
Uporabljajte zaščitno opremo.
Nosite zaščito za sluh.
Dvojna izolacija.
Nosite zaščitno masko.
Izdelke je v skladu z EU
standardi in predpisi.

2
Vrednosti emisij hrupa so v skladu z veljavnimi standard EN 62841-2-5.
Prevelika izpostavljenost hrupu lahko povzroči izgubo sluha.
POZOR! Nosite zaščito za sluh, ko je stopnja zvočnega tlaka višja od 85 dB(A).
Meritve vibracij so bile opravljene v skladu s standardno preizkuševalno metodo in se
lahko uporabljajo za primerjavo z drugimi orodji.
Vrednost oddajanja vibracij se lahko uporabi tudi za predhodno oceno izpostavljenosti.
OPOZORILO!
Vibracije se lahko razlikujejo od zgoraj navedenih vrednosti, saj so odvisne od načina
uporabe naprave. Upoštevajte navodila in zmanjšajte izpostavljenost vibracijam. Pri
ocenjevanju izpostavljenosti upoštevajte celoten čas uporabe ter čas uporabe naprave
v prostem teku.
SPLOŠNA VARNOSTNA OPOZORILA
OPOZORILO! Pred uporabo preberite navodila za uporabo in varnostna
opozorila.
Neupoštevanje spodaj navedenih navodil lahko vodi do el. udara, požara in/ali težjih
telesnih poškodb.
Navodila za uporabo shranite in jih imejte vedno na voljo.
Naziv “naprava” se uporablja za električne in akumulatorske naprave.
1) Varnost v delovnem območju
a) Delovno območje mora biti čisto in dobro razsvetljeno. Slabo osvetljena ali
onesnažena območja povečajo nevarnost poškodb.
b) Naprave ne uporabljajte v eksplozivnih ozračjih, npr. v prisotnosti vnetljivih tekočin,
plinov ali prahu. Pri delu z napravo nastajajo iskre, ki lahko vnetljive snovi vnamejo.
c) Med uporabo se morajo otroci in opazovalci odmakniti iz delovnega območja.
Motnje lahko povzročijo izgubo nadzora.

3
2) Električna varnost
Napajalna napetost mora biti enaka napetosti, navedeni na identifikacijski
ploščici na napravi.
a) Vtikači se morajo prilegati vtičnicam. Vtikača nikoli ne spreminjajte. Pri vtikačih z
ozemljitvijo nikoli ne uporabljajte adapterjev. Uporaba ustreznih in nespremenjenih
vtikačev zmanjša nevarnost električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji,
vodovod in hladilniki. Če je vaše telo ozemljeno, obstaja velika nevarnost
električnega udara.
c) Naprave ne izpostavljajte dežju ali vlagi. Voda, ki prodre v napravo, povzroči
nevarnost električnega udara.
d) Napajalni kabel izključite tako, da povlečete za vtikač. Nikoli ne vlecite za kabel, saj
ga lahko poškodujete, zaradi česar obstaja velika nevarnost električnega udara.
Kabel imejte odmaknjen od ostrih robov, mastnih predmetov in virov toplote.
Poškodovani in zapleteni kabli povečajo nevarnost električnega udara.
e) Če napravo uporabljate zunaj, vedno uporabljajte podaljševalne kable za zunanjo
uporabo. Uporaba ustreznih podaljševalnih kablov zmanjša nevarnost električnega
udara.
f) Če uporabljate napravo v vlažnem območju, jo priključite na vir napajanja z
zaščitno varovalko (RCD) saj to zmanjša nevarnost električnega udara.
3) Osebna varnost
a) Ves čas bodite pozorni, glejte v območje dela in pri delu uporabljajte zdravo pamet.
Naprave ne uporabljajte, ko ste utrujeni ali pod vplivom alkohola, drog ali zdravil.
Trenutek nepazljivosti je lahko vzrok za težje telesne poškodbe.
b) Uporabljajte osebno zaščitno opremo in zaščitna očala. Uporabljajte zaščitno
opremo, ki zmanjša nevarnost poškodb pri vrsti dela, ki ga opravljate; protiprašna
maska, zaščitni čevlji z nedrsečim podplatom, čelada, zaščita za obraz in ušesa.
c) Preprečite nezaželen zagon naprave. Preden priključite napajalni kabel/namestite
akumulator, se prepričajte, da je naprava izklopljena. To storite tudi, ko napravo
prenašate. Prenašanje naprave s prstom na stikalu lahko povzroči nevarnost
poškodb.

4
d) Pred zagonom naprave vedno odstranite orodje in ključe za
nastavitev/namestitev. Če na vrtečem se delu pozabite orodje ali ključ, obstaja
nevarnost težjih telesnih poškodb.
e) Ne iztegujte naprave. Ves čas imejte dober oprijem s podlago in bodite v
ravnotežju. To omogoča boljši nadzor nad napravo tudi v nepričakovanih situacijah.
f) Nosite ustrezno obleko. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in
rokavice imejte odmaknjene od gibajočih se delov. Ohlapna oblačila, nakit ali dolgi
lasje se lahko zapletejo v gibajoče se dele.
g) Če je naprava opremljena s priborom za odstranjevanje prahu, ga morate vedno
uporabljati. Uporaba pribora za odstranjevanje prahu zmanjša nevarnosti in bolezni,
ki nastanejo zaradi prevelike izpostavljenosti prahu.
h) Ne dopustite si, da bi zaradi udobnejšega dela ali poznavanja izdelka
(pridobljenega z večkratno uporabo) opustili strogo upoštevanje varnostnih pravil
pri uporabi naprave. Trenutek nepozornosti lahko povzroči veliko nevarnost težjih
telesnih poškodb.
4) Pravilna uporaba in nega naprave
a) Naprave ne uporabljajte na silo. Za vrsto dela, ki ga opravljate, vedno uporabljajte
ustrezno napravo. Ustrezna naprava delo opravi bolj učinkovito in varno, v skladu z
močjo in hitrostjo naprave.
b) Naprave ne uporabljajte, če stikalo naprave ne vklopi ali izklopi. Če stikalo ne
deluje, naprave ne uporabljajte. Nesite napravo na servis, kjer Vam bodo stikalo
popravili.
c) Pred nastavitvijo, menjavo pripomočkov ali shranjevanjem vedno izključite
napajalni kabel iz napajanja/odstranite akumulator. Preventivni varnostni ukrepi
zmanjšajo nevarnost poškodb zaradi nezaželenega vklopa naprave.
d) Naprave shranjujte izven dosega otrok. Naprave ne smejo uporabljati osebe, ki
niso seznanjene z uporabo naprave ali s temi navodili za uporabo. Naprave v rokah
neizkušenih uporabnikov so zelo nevarne.
e) Naprave vzdržujte. Preverjajte poravnanost in zvijanje gibajočih se delov ter
pregledujte napravo za poškodbe, ki lahko vplivajo na delovanje naprave. Če je
naprava poškodovana, morate napravo pred uporabo popraviti. Veliko nesreč
nastane zaradi slabo vzdrževanih naprav.
f) Rezila morajo biti ostra in čista. Pravilno vzdrževana rezila se manj zatikajo in jih
lažje upravljate.

5
g) Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi
navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali.
Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do
nevarnih situacij.
h) Ročaji morajo biti čisti in brez ostankov olja ali maziva. Onesnaženi ročaji ne
omogočajo varne uporabe in lahko povzročijo nevarnost izgube nadzora.
5) Servis
a) Napravo lahko popravlja samo pooblaščen serviser, ki uporablja originalne
nadomestne dele. To zagotavlja varno delovanje naprave.
POSEBNA VARNOSTNA OPOZORILA ZA ROČNE KROŽNE ŽAGE
Rezanje
a) NEVARNOST: dlani ne približujte rezalnemu območju in žaginemu listu. S
prosto roko držite za dodatni ročaj ali ohišje motorja. Če žago držite z obema
rokama, se na žaginem listu ne morete urezati.
b) Ne segajte pod obdelovanec. Ščitnik vas pod obdelovancem ne more zaščititi pred
žaginim listom.
c) Globino rezanja prilagodite debelini obdelovanca. Pod obdelovancem ne sme biti
viden več kot cel zob žaginega lista.
d) Obdelovanca med žaganjem nikoli ne držite v rokah ter ga ne polagajte na noge.
Obdelovanec pritrdite na stabilno podlago. Pomembno je, da obdelovanec ustrezno
podprete, s čimer zmanjšate izpostavljenost telesa, zatikanje žaginega lista in
preprečite izgubo nadzora.
e) Ko izvajate postopek, pri katerem lahko pride do stika rezalnega nastavka s skrito
žico ali lastnim kablom, električno orodje držite za izolirane ročaje. Ob stiku z žico
pod napetostjo se lahko napetost prenese na izpostavljene kovinske dele električnega
orodja, uporabnik pa lahko ob tem doživi električni udar.
f) Pri žaganju vedno uporabite vzporedno vodilo ali ravno robno vodilo. Tako boste
izboljšali natančnost reza in zmanjšali verjetnost zatikanja žaginega lista.

6
g) Vedno uporabljajte žagine liste z odprtinami za vpenjalni trn ustreznih velikosti in
oblik (diamantne v primerjavi z okroglimi). Žagini listi, ki ne ustrezajo vpenjalni
strojni opremi na žagi, se lahko med delovanjem zamaknejo, kar povzroči izgubo
nadzora.
h) Nikoli ne uporabljajte poškodovanih ali nepravilnih podložk ali vijakov. Podložke
žaginega lista in vijak so bili izdelani posebej za vašo žago za varno ter optimalno
delovanje.
Vzroki za povratni udarec in s tem povezana opozorila
–povratni udarec je nenadna reakcija na zagozden ali napačno poravnan žagin list, ki
povzroči, da žaga uide izpod nadzora in se usmeri stran od obdelovanca proti
uporabniku;
–ko je list čvrsto zagozden v ozki zarezi, se zaustavi, odziv motorja pa nenadoma
odbije orodje proti uporabniku;
–če se list v zarezi upogne ali zamakne, lahko ozobje na zadnji strani lista zareže v
zgornjo površino lesa, zaradi česar list odskoči iz zareze proti obdelovancu.
Povratni udarec je posledica napačne uporabe žage in/ali nepravilnih delovnih
postopkov ali pogojev. Temu se lahko izognemo z ustreznimi previdnostnimi ukrepi, ki
so navedeni spodaj.
a) Žago čvrsto držite z obema rokama, roki pa namestite v položaj, v katerem boste
najlažje ublažili povratni udarec. S telesom se postavite levo ali desno od žaginega
lista, ne v isto linijo. Povratni udarec lahko odbije žago, a ga lahko uporabnik z
ustreznimi previdnostnimi ukrepi ukroti.
b) Če se žagin list zatika ali se iz kakršnega koli razloga med rezanjem zaustavlja,
spustite gumb in žage v obdelovancu ne premikajte, dokler se list popolnoma ne
zaustavi. Ko se žagin list premika oz. ko obstaja možnost povratnega udarca, ne
poskušajte odstraniti ali povleči žage iz obdelovanca. Ugotovite, v čem je vzrok
zatikanja lista in ustrezno ukrepajte.
c) Če žago znova vklopite, ko je list v obdelovancu, namestite list v zarezo in
preverite, da ozobje ni v stiku z materialom. Če se žagin list zatakne, se lahko odbije
oz. lahko pride do povratnega udarca, ko žago znova vklopite.
d) Velike plošče podprite, da tako zmanjšate tveganje zatikanja lista in povratnega
udarca. Velike plošče se pogosto povesijo pod lastno težo. Podpornike je treba pod
ploščo namestiti na obeh straneh: blizu linije reza in blizu roba plošče.

7
e) Ne uporabljajte topih ali poškodovanih žaginih listov. Zaradi neostrih ali nepravilno
nameščenih žaginih listov je lahko ustvarjena zareza ozka, kar povzroči prekomerno
trenje, zatikanje žaginega lista in povratne udarce.
f) Blokirni ročici za globino reza in nastavitev nagiba je treba pred žaganjem
pričvrstiti in zavarovati. Če se nastavitev žaginega lista med žaganjem spremeni, se
lahko list zaradi tega zatakne in pride do povratnega udarca.
g) Bodite še posebej previdni pri žaganju v obstoječe stene ali druga nevidna
območja. Žagin list lahko žaga predmete, ki lahko povzročijo povratni udarec.
Delovanje spodnjega ščitnika
a) Pred vsako uporabo preverite, ali se spodnji ščitnik pravilno zapira. Žage ne
uporabite, če se spodnji ščitnik ne premika prosto in se ne zapre v trenutku.
Spodnjega ščitnika ne vpnite ali privežite v odprt položaj.Če žaga po nesreči pade
na tla, se lahko spodnji ščitnik upogne. Spodnji ščitnik dvignite z odpiralno ročico in
se pri tem prepričajte, da se pod vsemi koti in pri vseh globinah prosto premika in se
ne dotika žaginega lista ali katerega koli drugega dela.
b) Preverite delovanje vzmeti za spodnji ščitnik. Če ščitnik in vzmet ne delujeta
brezhibno, ju je treba pred uporabo popraviti. Spodnji ščitnik lahko zaradi
poškodovanih delov, lepljivih oblog ali nabiranja delcev deluje nepravilno.
c) Spodnji ščitnik je mogoče ročno odpreti le za posebne reze, kot so na primer
potopni in kombinirani rezi. Dvignite spodnji ščitnik z odpiralno ročico. Takoj, ko
pride list v stik z obdelovancem, je treba spodnji ščitnik sprostiti.Pri vseh ostalih
načinih rezanja bi moral spodnji ščitnik delovati samodejno.
d) Spodnji ščitnik mora vedno pokrivati žagin list, preden žago položite na delovno
mizo ali tla.Nezavarovan list v prostem teku povzroči vzvratno gibanje žage, pri
čemer bo žagal vse, kar mu bo stalo na poti. Upoštevajte čas, ki je potreben za
zaustavitev žaginega lista po sprostitvi stikala.

8
Dodatna varnostna opozorila
a) Z rokami ne segajte v izmet odrezkov. Na vrtečih se delih se lahko poškodujete.
b) Žage ne uporabljajte nad glavo. Tako nimate zadostnega nadzora nad električnim
orodjem.
c) Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o
tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z
električnim vodom lahko povzroči požar ali električni udar.
Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa
lahko povzroči materialno škodo ali električni udar.
d) Električnega orodja ne uporabljajte stacionarno. Orodje ni zasnovano za delo na
mizi za žago.
e) Pri potopnem rezanju, ki ni izvedeno pod pravim kotom, preprečite stransko
premikanje vodilne plošče žage. Stransko premikanje lahko vodi do zagozdenja
žaginega lista in s tem povratnega udarca.
f) Ne uporabljajte žaginih listov iz visokoučinkovitega hitroreznega jekla. Takšni
žagini listi se lahko zlomijo.
g) Ne žagajte železnih kovin. Zaradi razbeljenih odrezkov se lahko vname
odsesavanje prahu.
h) Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi.
Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim
orodjem.
i) Električno orodje med delom močno držite z obema rokama in poskrbite za varno
stojišče. Z električnim orodjem lahko varneje delate, če ga upravljate z obema
rokama.
j) Uporabljajte samo žagine liste z višjo največjo dovoljeno hitrostjo od števila
vrtljajev v prostem teku električnega orodja.
k) Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz
vtičnice.
l) Pri namestitvi žaginega lista nosite zaščitne rokavice. Pri dotiku žaginega lista
obstaja nevarnost poškodbe.
m) Uporabljajte samo žagine liste, ki ustrezajo podatkom, navedenim v teh navodilih
za uporabo in na električnem orodju, in ki so preizkušeni po standardu EN 847-1 ter
ustrezno označeni.
n) Dovoljeno število vrtljajev nastavka mora biti najmanj tako visoko, kot je
maksimalno število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se vrti
hitreje kot je dovoljeno, se lahko zlomi in leti naokrog.

9
o) Uporaba brusilnih plošč kot nastavka ni dovoljena.
p) Izberite ustrezen žagin list za material, ki ga želite obdelati.
q) Uporabljajte samo žagine liste z merami, ki so navedene v teh navodilih za
uporabo.
r) Bodite pozorni, da med uporabo ne pride do pregrevanja rezila.
NEVARNOST! ROKE IMEJTE DOVOLJ ODMAKNJENE OD OBMOČJA REZANJA! Roke
imejte dovolj odmaknjene od žaginega lista. Med delom nikoli ne postavljajte rok pred
ali za linijo rezanja. Z drugo roko držite napravo za pomožni ročaj ali ohišje motorja. Če
napravo držite z obema rokama, obstaja manjša nevarnost poškodb.
•VELIKE OBDELOVANCE PODPRITE. Velike obdelovance (plošče) morate dovolj
podpreti, da se zmanjša nevarnost zatikanja in s tem povratnega udarca.
•NASTAVITVE. Pred rezanjem se prepričajte, da sta globina in kot rezanja dobro
nastavljena in pritrjena.
•NEVARNOST! TAKOJ SPUSTITE STIKALO, ČE SE ŽAGIN LIST ZATAKNE ALI
ZAUSTAVI.
•Z rokami ne segajte v izmet odrezkov. Na vrtečih se delih se lahko poškodujete.

10
OZNAKA DELOV
Ročna krožna žaga je namenjena rezanju lesa. Žaga ni primerna za stacionarno
uporabo. Naprava ni namenjena profesionalni uporabi. Obdelava železnih kovin ni
dovoljena.

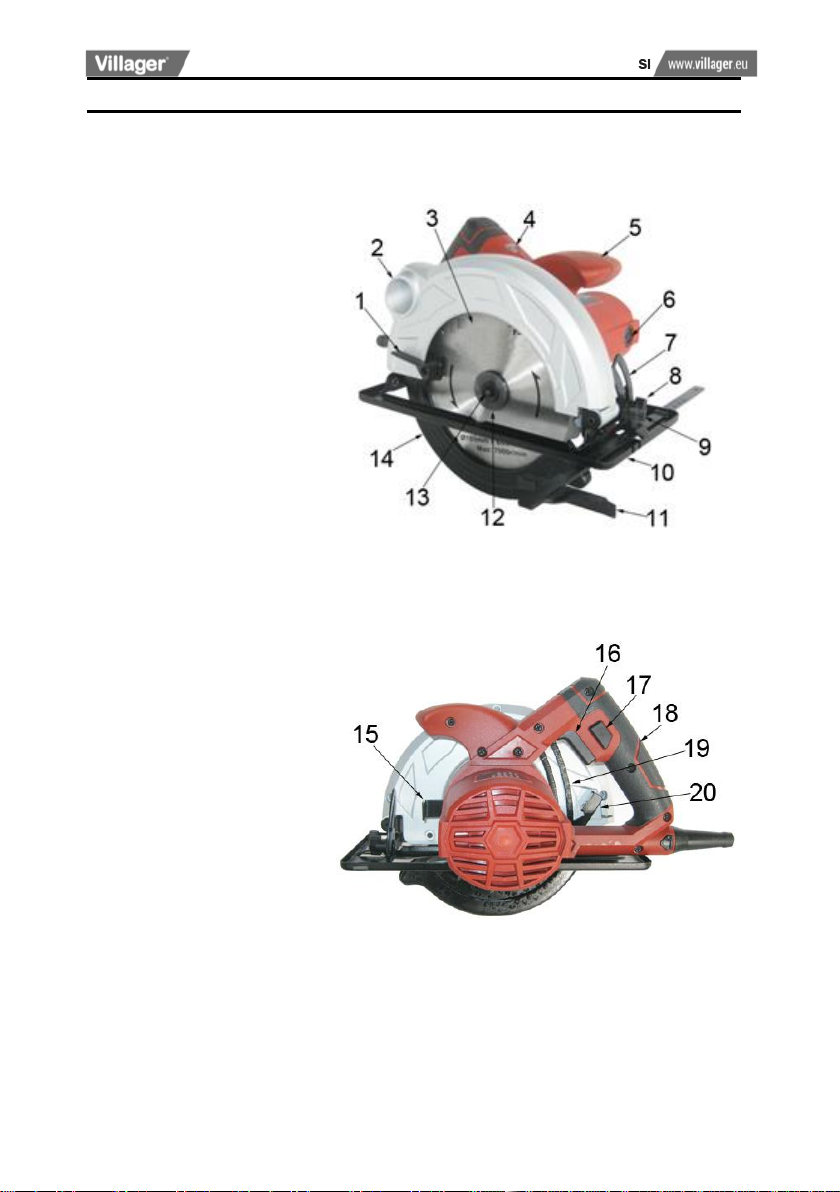

1. Ročica spodnjega ščitnika
2. Odprtina za izmet
3. Žagin list
4. Prikazovalna lučka za vklop
5. Pomožni ročaj
6. Pokrov krtačk
7. Merilna lestvica naklona
8. Ročica za nastavitev naklona
9. Ročica za nastavitev prislona
10. Podnožje
11. Stranski prislon
12. Zunanja prirobnica
13. Vijak za pritrditev žaginega lista
14. Spodnji ščitnik
15. Gumb za blokado vretena
16. Stikalo za vklop/izklop
17. Blokirni gumb
18. Glavni ročaj
19. Merilnik globine
20. Ročica za nastavitev globine
Slika 1
Slika 2

11
SESTAVLJANJE
Pomembno: Pred sestavljanjem ali kakršnimkoli delom izklopite napravo in
odstranite vtikač iz vtičnice.
Menjava žaginega lista
Slika 3
Slika 4

12
Opozorilo: Pred kakršnimkoli nastavljanjem, popravljanjem ali sestavljanjem
vedno izklopite napravo in odstranite vtikač iz vtičnice.

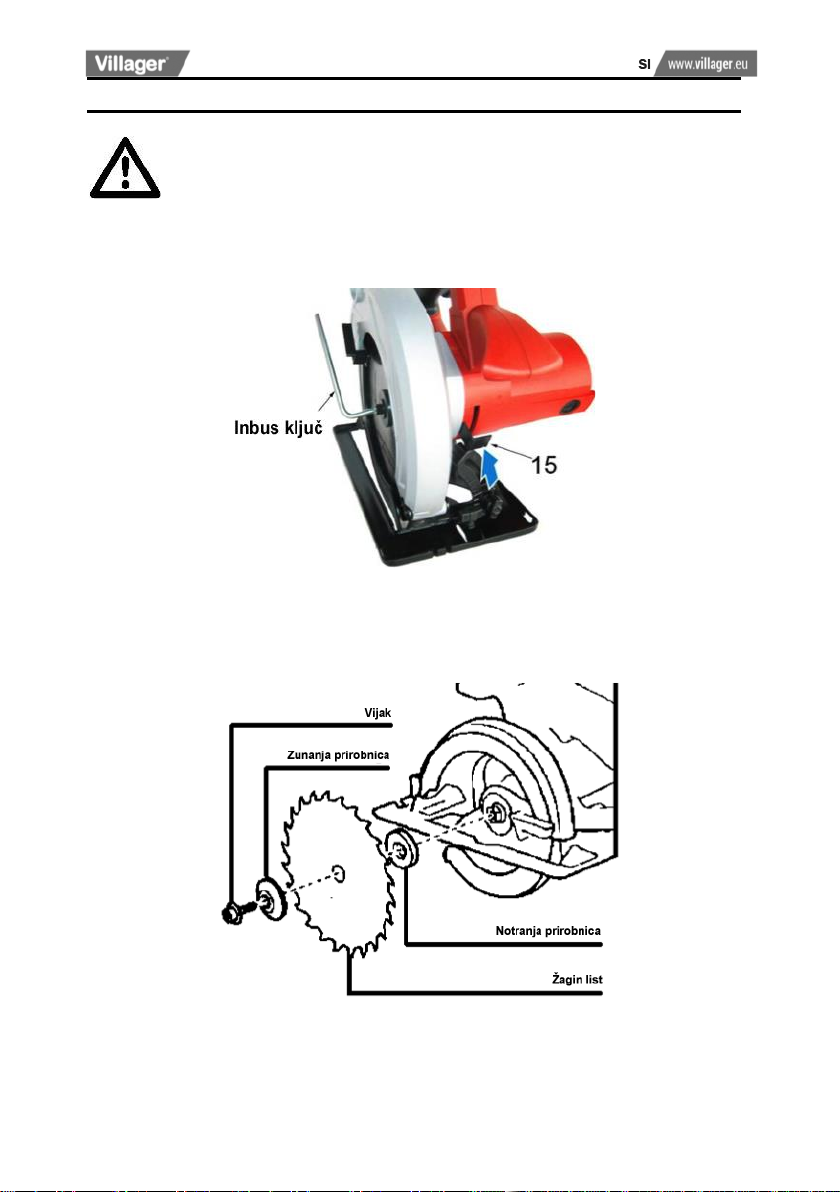

1. S stranskim delom odložite napravo na ravno podlago. Priporočamo, da prestavite
podnožje na spodnji položaj za najmanjšo globino reza.
2. Pritisnite gumb za blokado vretena (15) proti ohišju motorja, kot je prikazano s
puščico na sliki 3 in ga zadržite.
3. S priloženim inbus ključem odvijte vijak za pritrditev žaginega lista (13) v nasprotni
smeri urinega kazalca.
4. Odstranite vijak za pritrditev žaginega lista in zunanjo prirobnico (12).
5. Primite ročico (1) in dvignite spodnji ščitnik (14) ter odstranite žagin list.
6. Očistite prirobnice žaginega lista in na vreteno (notranjo prirobnico) namestite nov
žagin list.
7. Zobje žaginega lista morajo biti usmerjeni v smeri puščice na spodnjem ščitniku.
8. Namestite zunanjo prirobnico in vse skupaj pritrdite z vijakom.
9. Po namestitvi zavrtite žagin list z roko in se prepričajte, da se žagin list lepo
premika - brez zatikanja.
Nastavitev globine

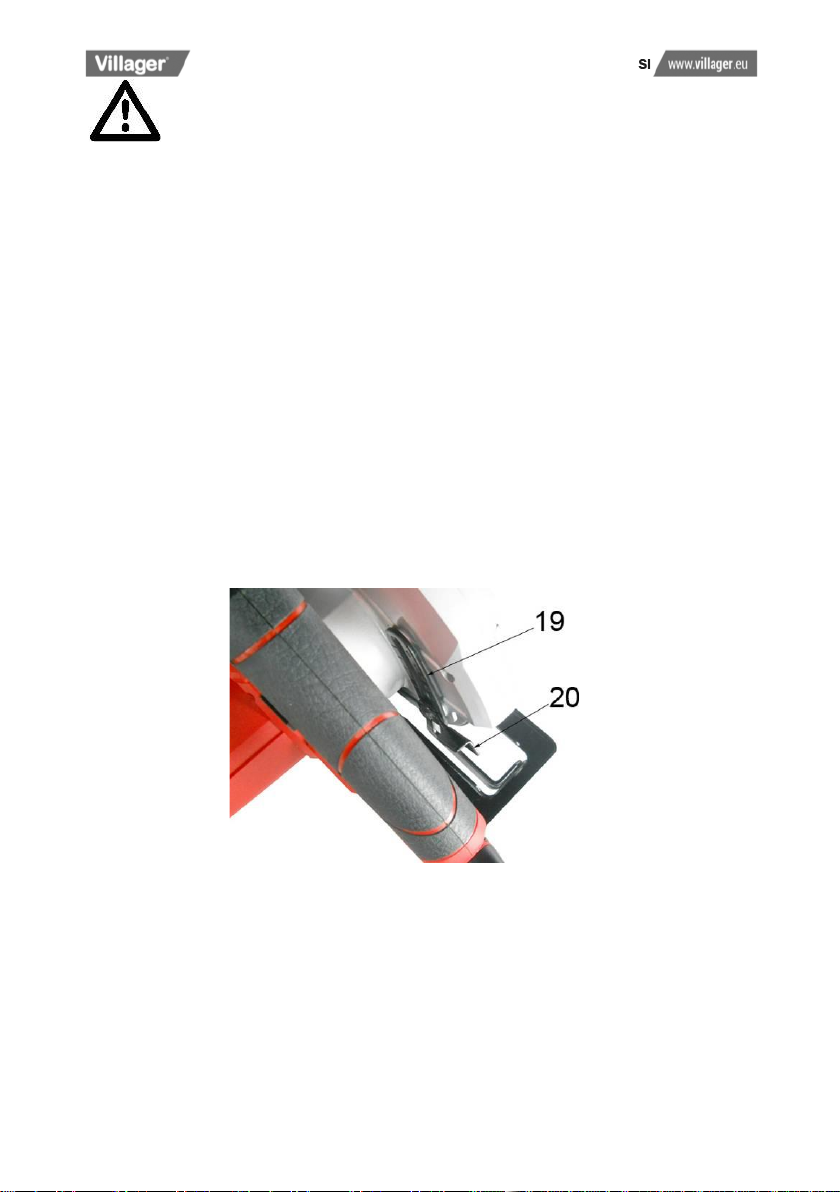

1. Sprostite ročico za nastavitev globine (20).
Slika 5

13
2. Namestite podnožje na površino obdelovanca in dvignite ohišje naprave ter s
pomočjo merilne lestvice (19) nastavite ustrezno globino reza (poravnajte z
merilno lestvico).
3. Po nastavitvi pritrdite ročico.
Nastavitev naklona
1. Sprostite ročico za nastavitev naklona (8).
2. Nastavite ustrezen naklon v območju od 0° do 45°. (Glejte merilno lestvico (7)).
3. Po nastavitvi pritrdite ročico.
Vklop in izklop
Pred vklopom se prepričajte, da je žagin list dobro pritrjen in se premika brez zatikanja
ter preverite privitost vijaka za pritrditev žaginega lista.
Slika 6
Slika 7

14
1. Priključite vtikač v napajalno vtičnico. Po priklopu vtikača v vtičnico na napravi
zasveti zelena prikazovalna lučka (4), ki prikazuje priklop na napajanje.
2. Napravo vklopite tako, da najprej pritisnete blokirni gumb (16) in potem pritisnete
stikalo za VKLOP/IZKLOP (17).
3. Ko spustite stikalo za VKLOP/IZKLOP (16), se naprava izklopi.
Nastavitev vzporednega prislona
1. Odvijte gumb za nastavitev vzporednega prislona (9).
2. Povlecite vodilo (11) na želeno širino.
3. Privijte gumb in pritrdite prislon na želenem položaju.
4. Preverite, če je prislon prislonjen ob rob obdelovanca po celotni dolžini, saj samo to
omogoča izdelavo ravnih vzporednih rezov.
Menjava oglenih krtačk
Slika 8
Slika 9

15
Ko se krtačke obrabijo, se naprava samodejno izklopi iz varnostnih razlogov. V tem
primeru zamenjajte par oglenih krtačk z novimi. Krtačke lahko dobite pri pooblaščenih
prodajalcih ali serviserjih. Z izvijačem odvijte pokrov krtačk v nasprotni smeri urinega
kazalca, odstranite pokrov in krtački.
Če je dolžina krtačk manjša od 6 mm, morate zamenjati obe krtački. V ležišča
namestite novi krtački in na napravo pritrdite pokrov.
POZOR: Vedno zamenjajte obe krtački hkrati.
POZOR: Pred menjavo krtačk ali odstranjevanjem pokrova vedno izklopite napravo in
odstranite vtikač iz vtičnice.
DELOVANJE
Splošno
1. Pred delom trdno primite napravo z eno roko na glavnem ročaju in z eno roko na
pomožnem ročaju (5). Ne potiskajte naprave na silo, ampak jo premikajte
enakomerno do konca reza. Po koncu reza počakajte, da se naprava popolnoma
zaustavi. Pred začetkom novega reza vklopite napravo in pred delom počakajte, da
žagin list doseže končno hitrost ter šele potem nadaljujte z rezanjem.
2. Pri prečnem rezanju se lesna vlakna dvigajo in trgajo. Ta učinek zmanjšate, če
napravo premikate z nižjo hitrostjo.
Potopno rezanje
1. Pred kakršnimikoli nastavitvami izklopite napravo in odstranite vtikač iz vtičnice.
Nastavite globino rezanja glede na debelino obdelovanca. Z ročico dvignite spodnji
ščitnik na želeno višino.
2. Namestite žagin list nad linijo rezanja in vklopite napravo ter pred rezanjem
počakajte, da doseže končno hitrost. Počasi spuščajte žagin list proti obdelovancu
(uporabite sprednji del ohišja kot tečaj in zanihajte žago okoli sprednjega dela
naprave). Ko žagin list zareže v obdelovanec, sprostite ščitnik. Ko je celotno
podnožje nameščeno na obdelovancu, nadaljujte z rezanjem po liniji rezanja. Ko
obdelovanec odrežete do konca, izklopite napravo in počakajte, da se žagin list
popolnoma zaustavi ter šele potem odstranite žagin list iz obdelovanca. Nikoli ne
vlecite naprave nazaj, saj obstaja velika nevarnost povratnega udarca. Če morate
izdelati rez v obe smeri, obrnite napravo in dokončajte rez tudi na drugi strani. Reze
po krivuljah ali kotne reze izdelajte z ročno ali vbodno žago.

16
Rezanje velikih plošč in obdelovancev
1. Velike plošče in deske morate podpreti, saj se povešajo zaradi lastne teže. Če
velikih obdelovancev ne podprete, se lahko med delom povesijo, kar povzroči
zatikanje žaginega lista in nevarnost povratnih udarcev.
2. Obdelovance podprite v bližini linije rezanja. Globino žaginega lista nastavite tako,
da ne boste zarezali v delovni pult. Predlog: obdelovance podprite z lesenimi
kockami. Če je obdelovanec prevelik za rezanje na delovnem pultu, na tla
namestite lesene kocke in nanje odložite obdelovanec.
VZDRŽEVANJE
1. Pred čiščenjem ali vzdrževanjem vedno izklopite napravo in odstranite vtikač iz
vtičnice. Napravo lahko najbolj učinkovito očistite s stisnjenim zrakom. Med
čiščenjem s stisnjenim zrakom vedno nosite zaščitna očala. Če za čiščenje nimate
na voljo stisnjenega zraka, jo očistite s krtačo in odstranite žaganje in zataknjene
delce.
2. Prezračevalne reže in stikala za upravljanje morajo biti čisti in brez ostankov
umazanije. Nikoli ne čistite prezračevalnih rež tako, da v režo vstavite trde
predmete.
3. Za čiščenje plastičnih delov ne uporabljajte topil ali agresivnih čistil, kot so: bencin,
ogljikov tetraklorid, klorirana čistilna topila, amonijak in gospodinjska čistila z
amonijakom. Za čiščenje ne uporabljajte nobenega od zgoraj naštetih sredstev.
4. Če v napravi opazite močno iskrenje, nesite napravo na pooblaščen servis.
5. Žagini listi postanejo topi tudi pri rezanju običajnega lesa. Ko opazite, da morate
napravo potiskati z večjo silo, morate nabrusiti žagine liste. Nesite žagine liste na
pooblaščen servis, kjer jih bodo nabrusili.
6. Naprava mora biti ves čas čista.
7. Če opazite poškodovane dele naprave, si poglejte seznam sestavnih delov in pri
pooblaščenem serviserju naročite ustrezen nadomestni del.
8. Ohišje očistite z vlažno krpo. Za čiščenje ne uporabljajte topil! Po čiščenju napravo
dobro posušite. Za akumulatorske naprave: Če želite zagotoviti dobro delovanje
akumulatorja, priporočamo, da akumulator vsaj enkrat na mesec popolnoma
izpraznite in napolnite. Napravo shranjujte samo z napolnjenim akumulatorjem. Pri
dolgotrajnem shranjevanju redno preverjajte kapaciteto akumulatorja. Napravo
shranjujte v suhem in toplem prostoru, kjer temperatura ne presega 40°C.

17
9. Če se napajalni kabel poškoduje, ga morate obvezno zamenjati. Poškodovan
napajalni kabel lahko zamenja samo pooblaščen serviser.
Pozor: Za čiščenje plastičnih delov nikoli ne uporabljajte agresivnih čistil.
Priporočamo uporabo krpe in blagega čistila. Pazite, da naprava ne pride v
stik z vodo.
ODLAGANJE IN SKRB ZA OKOLJE
POZOR! Naprava je opremljena s simbolom za odstranjevanje v skladu s
predpisi o odstranjevanju odpadne elektronske in električne opreme.
Električnega orodja se morate znebiti v skladu s predpisi za odstranjevanje
električnih naprav in ga ne smete vreči med ostale domače odpadke.
Električnega orodja se morate znebiti v skladu z evropsko direktivo WEEE o
odstranjevanju odpadnih električnih naprav in pripomočkov. V skladu z
nacionalnimi zakoni, se mora odpadna električna oprema in pripomočki
zbirati posebej in vrniti v okoljsko ustrezen zbiralnik. Odpadna električna in
elektronska oprema škoduje okolju, saj vsebuje strupene in nevarne snovi.

18
ES IZJAVA O SKLADNOSTI
Po 7. čl. in II. Prilogi točka A Pravilnika o varnosti strojev (Ur. list RS št. 75/08)
Opis naprave - stroja : Ročna krožna žaga Villager VLN 165
S to izjavo s polno odgovornostjo zagotavljamo, da je navedena naprava - izdelek v
skladu z določili predpisov:
•Direktiva 2006/42/ES o varnosti strojev
•Direktiva 2014/30/EU o elektromagnetni združljivosti
•Direktiva 2011/65/EU, (EU) 2015/863 o omejevanju uporabe nekaterih nevarnih
snovi v električni in elektronski opremi
Harmonizirani in drugi standardi:
EN 55014-1:2017
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-3:2013/A1:2019
EN 62841-1:2015
EN 62841-2-5:2014
Odgovorna oseba pooblaščena za sestavljanje tehnične dokumentacije: Zvonko
Gavrilov, na naslovu družbe Villager d.o.o, Kajuhova 32 P, 1000 Ljubljana
Kraj / datum: Ljubljana, 05.10.2017.
Odgovorna oseba za sestavljanje tehnične dokumentacije
Zvonko Gavrilov

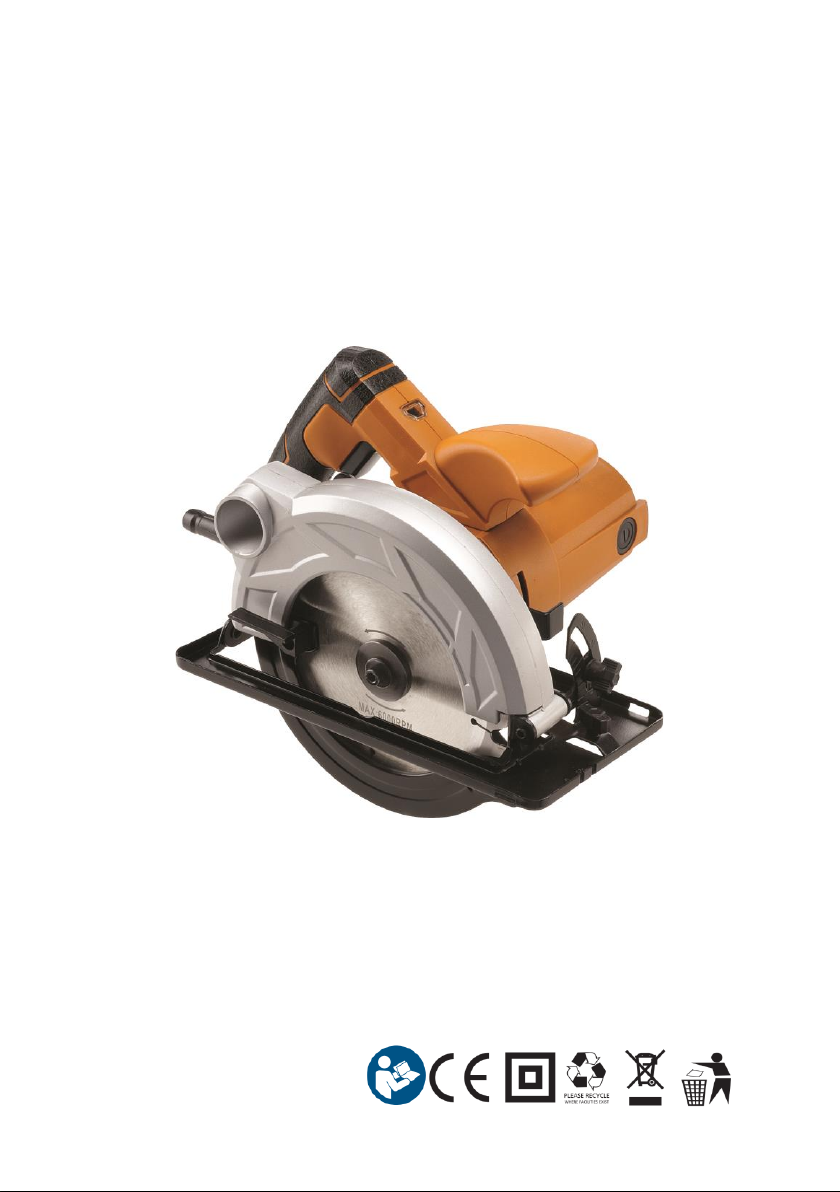

Circular saw
Villager VLN 165
Original manual instruction
