Vimar Eikon TACTIL 21174 User manual

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400574B0 03 1904
Eikon TACTIL
21174
Comando elettronico per tapparella con orientamento delle lamelle con uscite
a relè per motore cosφ0,6 2 A 230 V~, attivabile da locale o da più punti con
comandi elettronici remoti, da completare con etichetta e placca Eikon Tactil.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 230 V~, 50/60 Hz
• Uscita a relè: 4 A 230 V~
• Comando tapparelle: regolabile da 1 s a 5 min
• Comando lamelle: minimo 100 msec
• Spie luminose con simboli intercambiabili per individuazione al buio.
• Ricalibrazione dei pulsanti a sfioramento: 1 minuto
• Temperatura di funzionamento: -5 °C - +35 °C.
CARICHI COMANDABILI.
• Carichi puramente resistivi : 4 A.
• Motori : 2 A cos 0,6.
FUNZIONAMENTO.
• Apertura e chiusura delle tapparelle attraverso:
- due pulsanti basculante a sfioramento posti sul fronte;
- comando da più punti mediante comando remoto 21122 (distanza massima 100 m);
-due tasti di configurazione posti sotto la placca.
• I pulsanti a sfioramento si contraddistinguono con indicazioni luminose personalizzabili con
simboli.
• LED tasto superiore tapparella/lamella 
• LED tasto inferiore tapparella/lamella 
• Pressione lunga: abilitazione del comando tapparelle
• Pressione corta: interruzione del comando tapparelle
• Pressione corta con tapparella ferma: abilitazione del comando lamelle
• In fase di configurazione il buzzer è sempre abilitato
N.B: In caso di mancanza di alimentazione da rete il relè del dispositivo si posiziona
sempre in NO. Ad ogni installazione della placca attendere almeno 1 min. per la sua
ricalibrazione.
CONFIGURAZIONE.
A dispositivo spento premere contemporaneamente entrambi i tasti posti sotto la placca; il tasto
superiore inzierà a lampeggiare ed entrerà nella fase di configurazione 1:
- premere brevemente il tasto inferiore per modificare le impostazioni della configurazione selezionata
- premere brevemente il tasto superiore lampeggiante per salvare la fase selezionata e passare
alla fase di configurazione successiva.
Se entro 15 s non si effettua nessuna operazione, il dispositivo esce dalla configurazione senza
salvare l’ultima fase.
CONFIGURAZIONE IMPOSTAZIONE PROCEDURA
LED tasto superiore LED tasto inferiore
FASE 1
Modifica luminosità
1 lampeggio ripetuto
Sempre acceso
alla luminosità
impostata
Premere il tasto inferiore per
modificare ciclicamente la lu-
minosità (bassa, media, alta)
FASE 2
Abilitazione buzzer 2 lampeggi
ripetuti
Buzzer disattivo
Buzzer attivo
Premere il tasto inferiore per
attivare/disattivare il buzzer
FASE 3
Modifica
temporizzazione
tapparelle
3 lampeggi ripetuti
Inizialmente spento
Avvio del timer
Premere il tasto inferiore per
avviare il timer; quando il LED in-
feriore è acceso ed è trascorso
il tempo desiderato, premere
il tasto superiore per memo-
rizzare la temporizzazione ed
uscire dalla congurazione.
LED acceso LED lampeggiante LED spento (default)

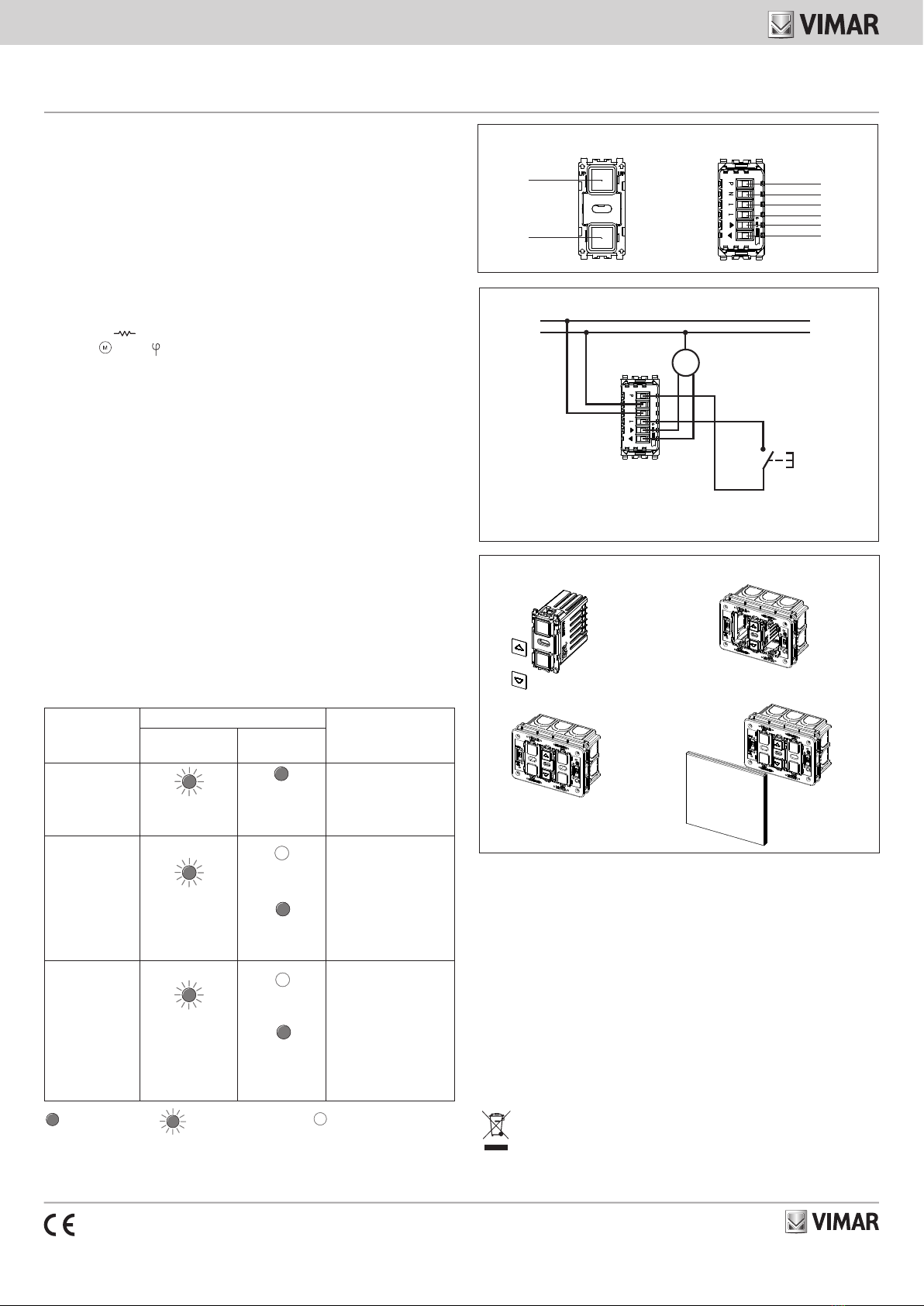

VISTA FRONTALE E POSTERIORE
LED
tasto
superiore
LED
tasto
inferiore
L
N
P


L
N
M
COLLEGAMENTI
INSTALLAZIONE
1. 2.
3. 4.
AVVERTENZE.
Collegare l’apparecchio come indicato nella figura “COLLEGAMENTI”. Il circuito di alimentazione
(L-N) deve essere protetto contro i sovraccarichi da un dispositivo, fusibile o interruttore automatico,
con corrente nominale non superiore a 10 A.
REGOLE DI INSTALLAZIONE.
• L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni
regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Il dispositivo può essere installato su placche Eikon Tactil a 2, 3 e 4 moduli; usare l’apposito
copriforo art. 21041 per chiudere i moduli non utilizzati.
L
Pulsante NO
• In caso di installazione con placca 5M BS (2+blank+2), quindi su supporto art. 20609, il
dispositivo non può essere installato nel modulo centrale del supporto stesso; tale modulo
va chiuso utilizzando il copriforo art. 21041 (per i dettagli si veda SC-Scheda presente su
www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo).
• Sulla stessa placca utilizzata per l’art. 21174 non possono essere installati dispositivi Tactil
SELV (art. 21520, 21540, 21840, 21860).
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi presente
su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, confe-
rire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici
ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura
che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equiva-
lente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m2è inoltre possibile
consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400574B0 03 1904
Eikon TACTIL
21174
Electronic control for roller shutter with slat orientation and relay outputs for motor
cosφ0.6 2 A 230 V~, can be activated locally or from different points with elec-
tronic remote controls, to be completed with Eikon Tactil cover plate and label.
FEATURES.
• Rated supply voltage: 230 V~, 50/60 Hz
• Relay output: 4 A 230 V~
• Roller shutter control: adjustable from 1 s to 5 min
• Slat control: minimum 100 msec
• Indicator lights with interchangeable symbols for identification in the dark.
• Touch button recalibration: 1 minute
• Operating temperature: -5 °C - +35 °C.
CONTROLLABLE LOADS.
• Resistive loads : 4 A.
• Motors : 2 A cos 0.6.
OPERATION.
• Opening and closing roller shutters with:
- two touch buttons on the front;
- control from multiple points using remote control 21122 (maximum distance 100 m);
- two configuration buttons located under the cover plate.
• The touch buttons feature customizable luminous indicators with symbols.
• Top button LED roller shutter/slat 
• Bottom button LED roller shutter/slat 
• Long press: enabling roller shutter control
• Short press: cutting off roller shutter control
• Short press with roller shutter stopped: enabling slat control
• The buzzer is always enabled when configuring
N.B: In the event of a mains power failure the device's relay will always go onto NO.
Each time the cover plate is installed, wait at least 1 min. for it to be recalibrated.
CONFIGURATION.
With the device switched off, press both buttons under the cover plate simultaneously. The top
button will start blinking and enter configuration phase 1:
- tap on the bottom button to change the settings of the selected configuration
- tap on the blinking top button to save the selected phase and move on to the next phase of
configuration.
If no operations are performed within 15 s, the device will exit the configuration without saving
the last phase.
CONFIGURATION
SETTING
PROCEDURE
Top button LED Bottom button LED
PHASE 1
Change brightness
1 repeated blink
Always on
at the set brightness
Press the bottom button
to change the brightness
cyclically (low, medium,
high)
PHASE 2
Enable buzzer 2 repeated
blinks
Buzzer off
Buzzer on
Press the bottom button
to switch the buzzer
on/off
PHASE 3
Change
timing
roller shutters
3 repeated blinks
Initially off
Start of timer
Press the bottom button
to start the timer; when the
lower LED is on and the
desired time has elapsed,
press the top button
to save the timing and
exit the conguration
procedure.
LED on LED blinking LED off (default)
INSTRUCTIONS.
Connect the appliance as indicated in the "CONNECTIONS" illustration. The power circuits (L-N)
should be protected against overloading by installing a device, fuse or circuit breaker, with rated
current not exceeding 10 A.
INSTALLATION RULES.
• Installation should be carried out by qualified staff in compliance with the current regulations
regarding the installation of electrical equipment in the country where the products are installed.
• The device can be installed on Eikon Tactil cover plates with 2, 3 and 4 modules; use the dedicated
blank module art. 21041 to close the unused modules.
FRONT AND REAR VIEW
LED
top
button
LED
bottom
button
L
N
P


L
N
M
CONNECTIONS
L
N/O push-button
1. 2.
3. 4.
INSTALLATION
For all details on possible installation architectures, please refer to SI-Installation Diagrams for the
relevant item code at www.vimar.com -> Products -> Product catalogue.
• When installing with a BS 5M cover plate (2+blank+2), thus on the mounting frame art.
20609, the device cannot be installed in the central module of the mounting frame; this
module should be closed by using the blank module art. 21041 (for details, see SC-Card on
www.vimar.com -> Products -> Product Catalogue at the article code).
• On the same cover plate used for art. 21174 it is not possible to install SELV Tactil devices
(art. 21520, 21540, 21840, 21860).
REGULATORY COMPLIANCE.
LV directive. EMC directive. Standard EN 60669-2-1.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not
be included with other general waste at the end of its working life. The user must take the worn product to
a sorted waste center, or return it to the retailer when purchasing a new one. Products for disposal can be
consigned free of charge (without any new purchase obligation) to retailers with a sales area of at least 400 m2,
if they measure less than 25 cm. An efficient sorted waste collection for the environmentally friendly disposal of
the used device, or its subsequent recycling, helps avoid the potential negative effects on the environment and
people’s health, and encourages the re-use and/or recycling of the construction materials.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400574B0 03 1904
Eikon TACTIL
21174
Commande électronique pour volet roulant avec orientation des lamelles avec sorties
à relais pour moteur cosφ0,6 2 A 230 V~, activable en local ou multipoints par com-
mandes électroniques déportées, à compléter avec étiquette et plaque Eikon Tactil.
CARACTÉRISTIQUES
• Tension nominale d'alimentation : 230 V~, 50/60 Hz
• Sortie à relais : 4 A 230 V~
• Commande volets : réglable de 1 s à 5 min
• Commande lamelles : 100 ms minimum
• Voyants lumineux avec symboles interchangeables pour localisation dans l'obscurité.
• Recalibrage des boutons à effleurement : 1 minute
• Température de fonctionnement : -5 °C - +35 °C
CHARGES COMMANDABLES
• Charges résistives : 4 A.
• Moteurs : 2 A cos 0,6.
FONCTIONNEMENT
• Ouverture et fermeture des volets par :
- deux boutons va-et-vient à effleurement sur le devant ;
- commande multipoints par commande déportée 21122 (distance maximale 100 m) ;
- deux touches de configuration sous la plaque.
• Les boutons à effleurement sont reconnaissables par leur indication lumineuse personnalisable
avec des symboles.
• Led touche supérieure volet/lamelle 
• Led touche inférieure volet/lamelle 
• Pression prolongée : validation de la commande volet
• Pression brève : interruption de la commande volet
• Pression brève volet à l'arrêt : validation de la commande lamelles
• En phase de configuration, le buzzer est toujours validé.
N.B : En cas de coupure de courant, le relais du dispositif passe immédiatement sur la
position NO. Attendre au moins 1 min, nécessaire à la plaque pour qu'elle puisse se reca-
librer à chaque montage.
CONFIGURATION
Dispositif éteint, appuyer simultanément sur les deux touches se trouvant sous la plaque ; la touche
supérieure commence à clignoter et entre dans la phase de configuration 1 :
- appuyer rapidement sur la touche inférieure pour modifier les réglages de la configuration sélectionnée
- appuyer rapidement sur la touche supérieure clignotante pour sauvegarder la phase sélection-
née et passer à la phase suivante de configuration.
Au bout de 15 secondes d'inactivité, le dispositif quitte la configuration sans sauvegarder la dernière
phase.
CONFIGURATION
PROGRAMMATION
PROCÉDURE
Led touche
supérieure
Led touche
inférieure
PHASE 1
Modification
intensité lumineuse
1 clignotement
répétitif
Toujours allumé
sur la valeur définie
Appuyer sur la touche infé-
rieure pour modifier cyclique-
ment l'intensité lumineuse
(basse, moyenne, haute)
PHASE 2
Validation buzzer 2 clignotements
répétitifs
Buzzer désactivé
Buzzer activé
Appuyer sur la touche infé-
rieure pour activer/désactiver
le buzzer
PHASE 3
Modification
temporisation
volets roulants
3 clignotements
répétitifs
Initialement éteint
Démarrage de la
minuterie
Appuyer sur la touche
inférieure pour enclencher la
minuterie ; lorsque la led infé-
rieure est allumée et le temps
imparti s'est écoulé, appuyer
sur la touche supérieure pour
mémoriser la temporisation et
quitter la conguration.
LED allumée LED clignotante LED éteinte (par défaut)
RECOMMANDATIONS
Relier l’appareil comme l'indique la figure « RACCORDEMENTS ». Le circuit d'alimentation (L-N)
doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec
courant nominal inférieur ou égal à 10 A.
CONSIGNES D'INSTALLATION
• L’installation doit être confiée à un technicien qualifié et exécutée conformément aux dispositions
qui régissent l’installation du matériel électrique en vigueur dans le pays concerné.
• Possibilité d'installer le dispositif sur des plaques Eikon Tactil à 2, 3 et 4 modules ; utiliser le cache-
trou art. 21041 pour fermer les modules non utilisés.
• En cas d’installation avec la plaque 5M BS (2+blank+2) sur support art. 20609, le dispositif
ne peut pas être installé dans le module central du même support; fermer ce module à l’aide
de l’obturateur art. 21041 (pour les détails, consulter la fiche SC-Carte disponible sur www.
vimar.com -> Produits -> Catalogue produits, en correspondance du code article).
• Il n'est pas possible d'installer les dispositifs Tactil SELV (art. 21520, 21540, 21840, 21860)
sur la même plaque utilisée pour l’art. 21174.
CONFORMITÉ AUX NORMES.
Directive BT. Directive CEM. Norme EN 60669-2-1.
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de
plomb.
VUE AVANT ET ARRIÈRE
LED
touche
supérieure
LED
touche
inférieure
L
N
P


L
N
M
BRANCHEMENTS
L
Bouton NO
INSTALLATION
1. 2.
3. 4.
Pour plus de détails sur les architectures possibles de l’installation, voir SI-Diagrams de connexion
sur le site www.vimar.com -> Produits -> Catalogue produits et code de l’article.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de
vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra
se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau
produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions
inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m2. La collecte séparée ap-
propriée pour l’envoi successif de l’appareil en fin de vie au recyclage, au traitement et à l’élimination dans le
respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la santé et favorise
le réemploi et/ou le recyclage des matériaux dont l’appareil est composé.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400574B0 03 1904
Eikon TACTIL
21174
Mando electrónico para persianas con orientación de las láminas, con salidas de relé
para motor cosφ0,6 2 A 230 V~, que se puede activar localmente o desde varios pun-
tos con mandos a distancia electrónicos; se utiliza con etiqueta y placa Eikon Tactil.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: 230 V~, 50/60 Hz
• Salida de relé: 4 A 230 V~
• Mando de persianas: regulable de 1" a 5'
• Mando de láminas: mínimo 100 mseg
• Pilotos luminosos con símbolos intercambiables para su detección en la oscuridad.
• Recalibración de los pulsadores táctiles: 1 minuto
• Temperatura de funcionamiento: -5 °C - +35 °C.
CARGAS CONTROLABLES.
• Cargas puramente resistivas : 4 A.
• Motores : 2 A cos 0,6.
FUNCIONAMIENTO.
• Apertura y cierre de las persianas mediante:
- dos pulsadores basculantes táctiles colocados en el frente;
- accionamiento desde varios puntos con mando a distancia 21122 (distancia máxima 100 m);
- dos teclas de configuración colocadas debajo de la placa.
• Los pulsadores táctiles llevan indicaciones luminosas personalizables con símbolos.
• LED tecla superior persiana/lámina 
• LED tecla inferior persiana/lámina 
• Presión prolongada: activación del mando de las persianas
• Presión breve: parada del mando de las persianas
• Presión breve con la persiana parada: activación del mando de las láminas
• Durante la configuración el zumbador siempre está habilitado
Nota: en caso de falta de alimentación de red, el relé del dispositivo se posiciona siempre en N.O.
Cada vez que se monte la placa, hay que esperar al menos 1 minuto para el reset de los sensores.
CONFIGURACIÓN.
Con el dispositivo apagado, pulse a la vez las dos teclas colocadas debajo de la placa; la tecla
superior comienza a parpadear y entra en la fase de configuración 1:
- pulse brevemente la tecla inferior para modificar la configuración seleccionada;
- pulse brevemente la tecla superior parpadeante para guardar la fase seleccionada y pasar a
la fase de configuración siguiente.
Si en el plazo de 15 segundos no se realiza ninguna operación, el dispositivo sale de la configu-
ración sin guardar la última fase.
CONFIGURACIÓN PROGRAMACIÓN PROCEDIMIENTO
LED tecla superior LED tecla inferior
FASE 1
Cambio de
luminosidad
1 parpadeo repetido
Siempre
encendido
con la luminosidad
programada
Pulse la tecla inferior para
modificar cíclicamente la
luminosidad (baja, media,
alta)
FASE 2
Activación del
zumbador 2 parpadeos
repetidos
Zumbador
desactivado
Zumbador
activado
Pulse la tecla inferior
para activar/desactivar el
zumbador
FASE 3
Modificar
temporización
persianas y
3 parpadeos
repetidos
Inicialmente apagado
Puesta en marcha
del temporizador
Pulse la tecla inferior para
poner en marcha el tempori-
zador; cuando el LED inferior
está encendido y ha transcu-
rrido el tiempo deseado, pulse
la tecla superior para guardar
la temporización y salir de la
conguración.
LED encendido LED parpadeante LED apagado (por defecto)
ADVERTENCIAS.
Conecte el aparato como se indica en la figura “CONEXIONES”. El circuito de alimentación (L-N)
debe estar protegido contra las sobrecargas por un dispositivo, fusible o interruptor automático, con
corriente nominal no superior a 10 A.
NORMAS DE INSTALACIÓN.
• La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en
vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.
• El dispositivo puede instalarse en placas Eikon Tactil de 2, 3 y 4 módulos; coloque la tapa corres-
pondiente Art. 21041 para tapar los módulos que no se utilicen.
• En caso de instalación con placa de 5 M BS (2+blank+2), o sea, en el soporte art. 20609, el
dispositivo no se puede instalar en el módulo central del soporte en cuestión; este módulo
se debe cerrar mediante el módulo ciego art. 21041 (para más detalles, véase SC-Ficha
presente en www.vimar.com -> Productos -> Catálogo productos en correspondencia del
código del artículo).
• En la misma placa utilizada para el Art. 21174 no pueden instalarse dispositivos Tactil SELV
(Art. 21520, 21540, 21840, 21860).
CONFORMIDAD A LAS NORMAS.
Directiva sobre baja tensión. Directiva sobre compatibilidad electromagnética.
Norma EN 60669-2-1.
Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.
VISTA FRONTAL Y POSTERIOR
LED
tecla
superior
LED
tecla
inferior
L
N
P


L
N
M
CONEXIONES
L
Pulsador
N.O.
1. 2.
3. 4.
MONTAJE
Para todos los detalles acerca de las posibles arquitecturas de montaje, consulte SI-Esquema de
conexión en www.vimar.com -> Productos -> Catálogo de productos al lado del código del artículo.
RAEE - Información para los usuarios
El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto,
al final de su vida útil, se debe recoger separado de los demás residuos. Al final del uso, el usuario deberá
encargarse de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con
ocasión de la compra de un nuevo producto. En las tiendas con una superficie de venta de al menos 400 m2,
es posible entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas
dimensiones inferiores a 25 cm. La recogida selectiva adecuada para proceder posteriormente al reciclaje, al
tratamiento y a la eliminación del aparato de manera compatible con el medio ambiente contribuye a evitar
posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los
materiales de los que se compone el aparato.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400574B0 03 1904
Eikon TACTIL
21174
Elektronisches Steuergerät für Rollladen-Lamellen-Ausrichtung mit
Relaisausgängen für Motor cosφ0,6 2 A 230 V~, lokal oder über Fernbedienungen
von mehreren Stellen aus aktivierbar, mit Etikett und Abdeckrahmen Eikon Tactil
zu vervollständigen.
TECHNISCHE MERKMALE.
• Nennversorgungsspannung: 230 V~, 50/60 Hz
• Relaisausgang: 4 A 230 V~
• Rollladensteuerung: einstellbar im Bereich 1 s bis 5 min
• Lamellensteuerung: min. 100 ms
• Leuchtanzeigen mit austauschbaren Symbolen zur Lokalisierung im Dunkeln.
• Neukalibrierung der Touch-Tasten: 1 Minute
• Betriebstemperatur: -5 °C - +35 °C.
REGELBARE LASTEN
• Rein ohmsche Lasten : 4 A.
• Motoren : 2 A cos 0,6.
FUNKTIONSWEISE.
• Öffnung und Schließung der Rollläden über:
- zwei Touch-Wipptaster an der Vorderseite;
- Bedienung von mehreren Stellen über die Fernbedienung 21122 (max. Entfernung 100 m);
- zwei Konfigurationstasten unter dem Abdeckrahmen.
• Die Touch-Taster sind durch mit Symbolen personalisierbaren Leuchtanzeigen gekennzeichnet.
• LED obere Taste Rollladen/Lamelle 
• LED untere Taste Rollladen/Lamelle 
• Langes Drücken: Aktivierung der Rollladensteuerung
• Kurzes Drücken: Unterbrechung der Rollladensteuerung
• Kurzes Drücken bei stehendem Rollladen: Aktivierung der Lamellensteuerung
• In der Konfigurationsphase ist der Summer stets aktiviert
HINWEIS: Bei Stromausfall schaltet das Relais des Steuergeräts immer auf NO.
Nach jeder Installation des Abdeckrahmens mindestens 1 Minute für die Neukalibrierung warten.
KONFIGURATION.
Bei ausgeschaltetem Gerät beide Tasten unter dem Abdeckrahmen gleichzeitig drücken. Die obere
Taste beginnt zu blinken und ruft den Konfigurationsschritt 1 auf:
- die untere Taste antippen, um die Einstellungen der gewählten Konfiguration zu ändern
- die blinkende obere Taste antippen, um den gewählten Schritt zu speichern und zum nächsten
Konfigurationsschritt überzugehen.
Wird innerhalb von 15 s keine Aktion ausgeführt, beendet das Gerät die Konfiguration, ohne den
letzten Schritt zu speichern.
KONFIGURATION EINSTELLUNG VORGEHENSWEISE
LED obere Taste LED untere Taste
SCHRITT 1
Änderung der
Helligkeit
1 wiederholter
Blinkimpuls
Immer
eingeschaltet
bei der eingestell-
ten Helligkeit
Mit der unteren Taste die
Helligkeit zyklisch ändern
(gering, mittel, stark)
SCHRITT 2
Freigabe des
Summers 2 wiederholte
Blinkimpulse
Summer
ausgeschaltet
Summer
eingeschaltet
Mit der unteren Taste den
Summer ein-/ausschalten
SCHRITT 3
Ändern
Zeitsteuerung
Rollläden
3 wiederholte
Blinkimpulse
Anfänglich
ausgeschaltet
Start des Timers
Mit der unteren Taste den Ti-
mer starten; ist die untere LED
erleuchtet und die gewünschte
Zeit verstrichen, durch
Drücken der oberen Taste die
Zeitsteuerung speichern und
die Konguration beenden.
LED ein LED blinkt LED aus (Werkseinstellung)
HINWEISE.
Den Anschluss des Geräts gemäß Abbildung "ANSCHLÜSSE" vornehmen. Der Versorgungskreis
(L-N) muss durch ein entsprechendes Gerät, eine Sicherung oder einen Schutzschalter mit
Nennstrom nicht über 10 A gegen Überlasten geschützt werden.
INSTALLATIONSVORSCHRIFTEN.
• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden
Vorschriften zur Installation elektrischen Materials erfolgen.
• Das Gerät kann in Eikon Tactil-Abdeckrahmen mit 2, 3 und 4 Modulen installiert werden. Die
nicht verwendeten Module mit der Blindabdeckung Art. 21041 schließen.
• Bei Einbau mit dem Abdeckrahmen 5M BS (2+blank+2), also auf die Halterung Art. 20609,
kann das Gerät nicht im zentralen Modul der Halterung installiert werden; dieses Moduls ist
mit der Blindabdeckung Art. 21041 zu verschließen (für Details siehe SC-Produktdatenblatt
auf www.vimar.com -> Produkte -> Produktkatalog unter der Artikelnummer).
• In den für Art. 21174 verwendeten Abdeckrahmen können keine SELV Tactil-Geräte installiert
werden (Art. 21520, 21540, 21840, 21860).
NORMKONFORMITÄT
NS-Richtlinie. EMV-Richtlinie. Norm EN 60669-2-1.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
VORDER- UND RÜCKANSICHT
LED
Taste
oben
LED
Taste
unten
L
N
P


L
N
M
ANSCHLÜSSE
L
Taster mit
Schließerkontakt
1. 2.
3. 4.
INSTALLATION
Für alle weiteren Details zu den möglichen Installationsarchitekturen siehe SI-Schaltplan auf der
Website www.vimar.com -> Produkte -> Produktkatalog an der jeweiligen Artikelnummer.
Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass
das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach
Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte
Müllentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei
Händlern mit einer Verkaufsfläche von mindestens 400 m2können zu entsorgende Produkte mit Abmessungen
unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das
dem Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu
bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den
Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerat besteht.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400574B0 03 1904
Eikon TACTIL
21174
Ηλεκτρονικός διακόπτης για ρολά με προσανατολισμό των περσίδων
και έξοδο με ρελέ για κινητήρα cosφ 0,6 2 A 230 V~, ο οποίος μπορεί να
ενεργοποιηθεί τοπικά ή από πολλά σημεία με ηλεκτρονικούς διακόπτες
απομακρυσμένου ελέγχου, συνδυάζεται με ετικέτα και πλάκα Eikon Tactil.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστικήτάσητροφοδοσίας:230V~,50/60Hz
• Έξοδοςμερελέ:4A230V~
•Έλεγχοςρολών:ρυθμιζόμενοςαπό1δευτ.έως5λεπτά
•Έλεγχοςπερσίδων:τουλάχιστον100msec
•Ενδεικτικέςλυχνίεςμεεναλλάξιμασύμβολαγιαεντοπισμόστοσκοτάδι.
•Επαναβαθμονόμησητωνπλήκτρωναφής:1λεπτό
•Θερμοκρασίαλειτουργίας:-5°C-+35°C.
ΕΛΕΓΧΟΜΕΝΑ ΦΟΡΤΙΑ.
• Ωμικάφορτία :4A.
• Κινητήρες :2Acos 0,6.
ΛΕΙΤΟΥΡΓΙΑ.
•Άνοιγμακαικλείσιμοτωνρολώνμε:
-δύοπλήκτρααφής,δύοθέσεων,στηνμπροστινήπλευρά,
-έλεγχοαπόπολλάσημείαμέσωδιακόπτηαπομακρυσμένουελέγχου21122(μέγιστηαπόσταση100m),
-δύοπλήκτραδιαμόρφωσηςκάτωαπότηνπλάκα.
•Ταπλήκτρααφήςεπισημαίνονταιμεενδεικτικέςλυχνίεςπουμπορούνναεξατομικευτούνμεσύμβολα.
•ΛυχνίαLEDπάνωπλήκτρουρολών/περσίδων
•ΛυχνίαLEDκάτωπλήκτρουρολών/περσίδων
•Παρατεταμένοπάτημα:ενεργοποίησηελέγχουρολών
•Σύντομοπάτημα:διακοπήελέγχουρολών
•Σύντομοπάτημαμεσταματημένορολό:ενεργοποίησηελέγχουπερσίδων
•Στηφάσηδιαμόρφωσηςοβομβητήςείναιπάνταενεργοποιημένος
ΣΗΜ.: Σε περίπτωση διακοπής της τροφοδοσίας δικτύου, το ρελέ του μηχανισμού ρυθ-
μίζεται πάντα στη θέση NO. Σε κάθε εγκατάσταση της πλάκας, περιμένετε τουλάχιστον 1
λεπτό για να εκτελεστεί εκ νέου βαθμονόμηση.
ΔΙΑΜΟΡΦΩΣΗ.
Με το μηχανισμό απενεργοποιημένο, πατήστε ταυτόχρονα και τα δύο πλήκτρα που υπάρχουν κάτω
απότηνπλάκα.Τοπάνωπλήκτροθααρχίσεινααναβοσβήνεικαιθαμεταβείστηφάσηδιαμόρφωσης1:
-πατήστεστιγμιαίατοκάτω πλήκτρογιανατροποποιήσετετιςρυθμίσειςτηςεπιλεγμένηςδιαμόρφωσης
-Πατήστεστιγμιαίατοπάνω πλήκτρο που αναβοσβήνειγιανααποθηκεύσετετηνεπιλεγμένη
φάσηκαιναμεταβείτεστηνεπόμενηφάσηδιαμόρφωσης.
Εάνεντός15δευτ.δενπραγματοποιηθείκαμίαενέργεια,ηδιαμόρφωσητουμηχανισμούτερ-
ματίζεταιχωρίςνααποθηκευτείητελευταίαφάση.
ΔΙΑΜΟΡΦΩΣΗ
ΡΥΘΜΙΣΗ
ΔΙΑΔΙΚΑΣΙΑ
ΛυχνίαLED
πάνωπλήκτρου
ΛυχνίαLED
κάτωπλήκτρου
ΦΑΣΗ 1
Τροποποίηση
φωτεινότητας
1επαναλαμβανόμενη
αναλαμπή
Πάντααναμμένη
στηρυθμισμένη
θερμοκρασία
Πατήστετοκάτωπλήκτρο
γιανατροποποιήσετεκυκλι-
κάτηφωτεινότητα(χαμηλή,
μέτρια,υψηλή)
ΦΑΣΗ 2
Ενεργοποίηση
βομβητή 2επαναλαμβανόμενες
αναλαμπές
Απενεργοποιημέ-
νοςβομβητής
Ενεργοποιημένος
βομβητής
Πατήστετοκάτωπλήκτρο
γιαναενεργοποιήσετε/απε-
νεργοποιήσετετοβομβητή
ΦΑΣΗ 3
Τροποποίηση
χρονικού
προγραμματισμού
ρολών
3επαναλαμβανόμε-
νεςαναλαμπές
Αρχικά
απενεργοποιημένος
Εκκίνησητου
χρονοδιακόπτη
Πατήστετοκάτωπλήκτρογια
ναξεκινήσειοχρονοδιακό-
πτης.Ότανανάψειηκάτω
λυχνίαLEDκαιπεράσειτο
επιθυμητόχρονικόδιάστημα,
πατήστετοπάνωπλήκτρογια
νααποθηκεύσετετοχρονικό
προγραμματισμόκαινααπε-
νεργοποιήσετετηλειτουργία
διαμόρφωσης.
ΑναμμένηλυχνίαLED ΗλυχνίαLEDαναβοσβήνει ΣβηστήλυχνίαLED(προεπιλογή)
ΜΠΡΟΣΤΙΝΗ ΚΑΙ ΠΙΣΩ ΠΛΕΥΡΑ
ΛυχνίαLED
πάνω
πλήκτρο
ΛυχνίαLED
κάτω
πλήκτρο
L
N
P


L
N
M
ΣΥΝΔΕΣΕΙΣ
L
ΠλήκτροNO
1.
3.
ΕΓΚΑΤΑΣΤΑΣΗ
Για όλες τις λεπτομέρειες σχετικά με τις πιθανές αρχιτεκτονικές εγκατάστασης, ανατρέξτε
στα SI-Σχέδια Εγκατάστασης στην ιστοσελίδα www.vimar.com -> Προϊόντα -> Κατάλογος
προϊόντος και αναζητήστε το σχετικό κωδικό προϊόντος.
2.
4.
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ.
Συνδέστε τη συσκευή όπως φαίνεται στην εικόνα «ΣΥΝΔΕΣΕΙΣ». Το κύκλωμα τροφοδοσίας
δικτύου(L-N)πρέπειναπροστατεύεταιαπότηνυπερφόρτωσημέσωμηχανισμού,ασφάλειαςή
αυτόματουδιακόπτη,μεονομαστικόρεύμαέως10A.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
•  Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με
τουςκανονισμούςπουδιέπουντηνεγκατάστασητουηλεκτρολογικούεξοπλισμούκαιισχύ-
ουνστηχώραόπουεγκαθίστανταιταπροϊόντα.
• Ομηχανισμόςμπορείναεγκατασταθείσεγυάλινεςπλάκες2,3και4μονάδων.Χρησιμοποιήστε
τοειδικόκάλυμμακωδ.21041γιανακλείσετετιςμονάδεςπουδενχρησιμοποιούνται.
• Στην περίπτωση εγκατάστασης με πλάκα 5M BS (2+blank+2), και επομένως στο στήριγμα
κωδ. 20609, ο μηχανισμός δεν μπορεί να εγκατασταθεί στην κεντρική μονάδα του ίδιου
στηρίγματος. Η μονάδα αυτή πρέπει να κλείσει με τη χρήση του καλύμματος κωδ. 21041
(για λεπτομέρειες, ανατρέξτε στον πίνακα που υπάρχει στη διεύθυνση www.vimar.com ->
Προϊόντα->Κατάλογοςπροϊόντωνγιατονσχετικόκωδικόπροϊόντος).
•Στηνπλάκαπουχρησιμοποιείταιγιατονκωδ.21174δενμπορούνναεγκατασταθούνμηχα-
νισμοίοθόνηςαφήςSELV(κωδ.21520,21540,21840,21860).
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
ΟδηγίαBT.ΟδηγίαEMC.ΠρότυποEN60669-2-1.
ΚανονισμόςREACh(ΕΕ)αρ.1907/2006–Άρθρο33.Τοπροϊόνμπορείναπεριέχειίχνημολύβδου.
ΑΗΗΕ - Ενημέρωση των χρηστών
Το σύμβολοδιαγραμμένουκάδου απορριμμάτων,όπου υπάρχειεπάνω στη συσκευή ήστησυσκευασία
της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα
υπόλοιπααπορρίμματα.Στο τέλοςτης χρήσης,ο χρήστηςπρέπεινα αναλάβεινα παραδώσειτοπροϊόν
σεένακατάλληλοκέντρο διαφοροποιημένηςσυλλογής ή να τοπαραδώσειστον αντιπρόσωποκατά την
αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m2
μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για
διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να
ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης
της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και
προωθείτηνεπαναχρησιμοποίησηή/καιανακύκλωσητων υλικώναπόταοποία αποτελείταιη συσκευή.
