Vinsetto 920-072V90 User manual

IN221101061V01_ES
70KG
Max 70kg
920-072V90
IMPORTANTE - CONSERVE ESTA INFORMACIÓN
PARA SU CONSULTA POSTERIOR: LEER DET ALLA DAMENTE
INSTRUCCIONES DE MONTAJE
ES
60MIN

IMPORTADOR:
Spanish Aosom, S.L.
C/ Roc Gros, nº 15.
08550, Els Hostalets de Balenyà, Spain.
B66295775
www.aosom.es
[email protected]
TEL: [phone]
HECHO EN CHINA
País Teléfono Correo electrónico
0034-931294512 [email protected]
ES
Queridos clientes,
Gracias por comprar este producto. Para que su electrodoméstico le sirva mejor, lea
todas las instrucciones de este manual del usuario. Si tiene alguna pregunta,
comuníquese con nuestro Centro de Atención al Cliente.
Nuestros datos de contacto son los siguientes:

CONSIDERACIONES IMPORTANTES
Lea cuidadosamente todas estas instrucciones y guárdelas para las referencias
futuras.
Cuando utilice este escritorio, siempre debe seguir las precauciones básicas de
seguridad por motivo de reducir el riesgo de lesiones, incluidas las siguientes:
●Desempaquete todas las bolsas de hardware y los componentes con el fin de
asegurarse de tener todas las piezas.
●Utilice las herramientas incluidas para instalar el escritorio, no utilice las
herramientas incorrectas para instalarlo.
●No se suba, se pare de pie ni se siente sobre el escritorio.
●Nunca coloque objetos sobre el escritorio al desplazarlo.
●Verifique regularmente si todos los pernos, tornillos y soportes estén apretados
firmemente.
●Nunca coloque el escritorio en un ambiente húmedo.
●Nunca coloque objetos pesados sobre el escritorio al almacenarlo.
Si no sigue las instrucciones al utilizar el escritorio, existe el riesgo potencial de
provocar lesiones personales.
Input voltage 110-240(AC) V
Input AC frequency 47-63 Hz
Output voltage 29 V
Output current 1.8 A
Output power 52.2 W
Average active efficiency 88 %
Efficiency at low load (10 %) 88 %
No-load power consumption 40 W

Lista de piezas
Columna de elevación*1 Columna de elevación*1
Base*2 Marco*1
Ménsula lateral*2 Varilla del motor*1
Superficie de escritorio*2+Pasador de
madera*10 Soporte de fuente de alimentación*1
5# Llave inglesa * 1 Destornillador
cruzado*1
Auricular + Fuente de alimentación + Cable de
alimentación
Tornillos M6*24 Tornillos M4 *1
Tornillos autorroscante*4
A
C
E
G
I
B
D
F
H
J
L
K
G1 H1
J K LI 1I 2I 3
H2
G2

Pasos de montaje
Paso 1:
Utilice la llave inglesa H suministrada para fijar la columna de elevación A y la columna de
elevación B a las patas del escritorio con los tornillos M6 J.
.
Paso 2:
2.1 Apriete el marco con tornillos M6 J. Fije los tornillos M6 con la llave inglesa H.
2.2 Entonces, fije las 2 ménsulas laterales con los tornillos M6 J. Apriete los tornillos M6 con la
llave inglesa H suministrada.
Prohibido eliminarlos
Preste atención a la orientación de la
ménsula lateral.

Paso 3:
3.1 Como lo que se muestra en la Figura 1, inserte la barra hexagonal en las patas del escritorio A
hasta que la hebilla no esté visible.
3.2 Instale el otro extremo de la varilla de conexión en las patas del escritorio B, luego atornille la
manija.
No se necesita apretar la manija demasiado. Nota: Como lo que se muestra en la siguiente Figura
2, se debe alinear con la ranura para tarjetas.
3.3 Tire de la varilla de conexión con la manija hacia el extremo inferior de las patas del escritorio
A de acuerdo con la dirección de la flecha de la manera a continuación.
3.4 Apriete la manija e instale los tornillos M4 K. Apriete los tornillos M4 con el destornillador H 2
suministrado.

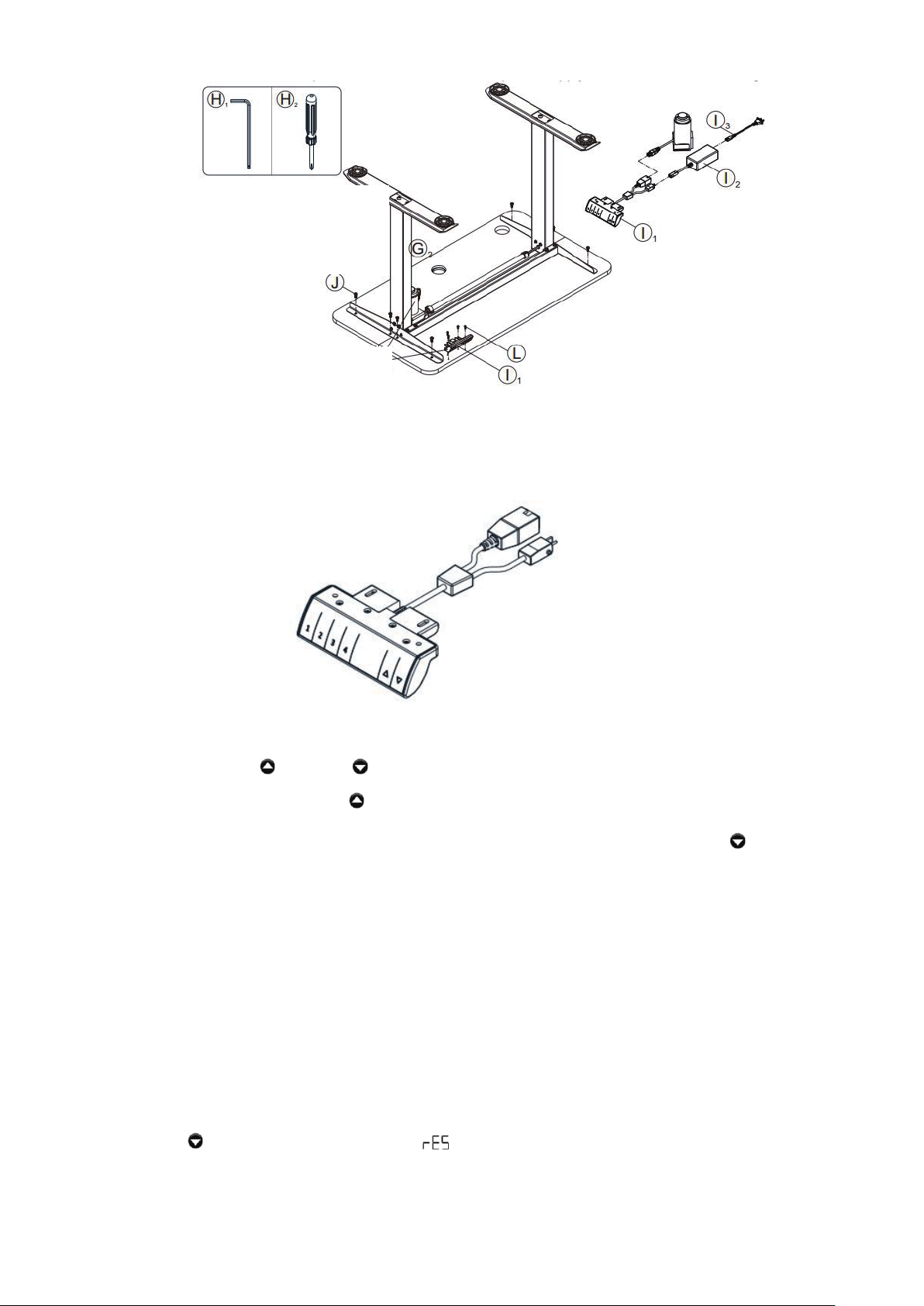

Paso 4:
4.1 Coloque la supereficie del escritorio en posición horizontal, luego coloque el estante del
escritorio sobre la superficie.
4.2 Después de conectar las 2 superficie del escritorio con los pasadores y colocarlas sobre el
marco y apretarlas con los tornillos M6 J, utilice la llave inglesa H suministrada para apretar los
los tornillos M6.
4.3 El controlador manual se fija al escritorio con los tornillos autorroscantes L. Utilice el
destornillador suministrado H para apretar los tornillos autorroscantes.
4.4 Conecte el cable de alimentación I y el motor de la fuente de alimentación I suministrada
como lo que se muestra en la siguiente Figura.
Apretado
3
En la ranura para
tarjetas

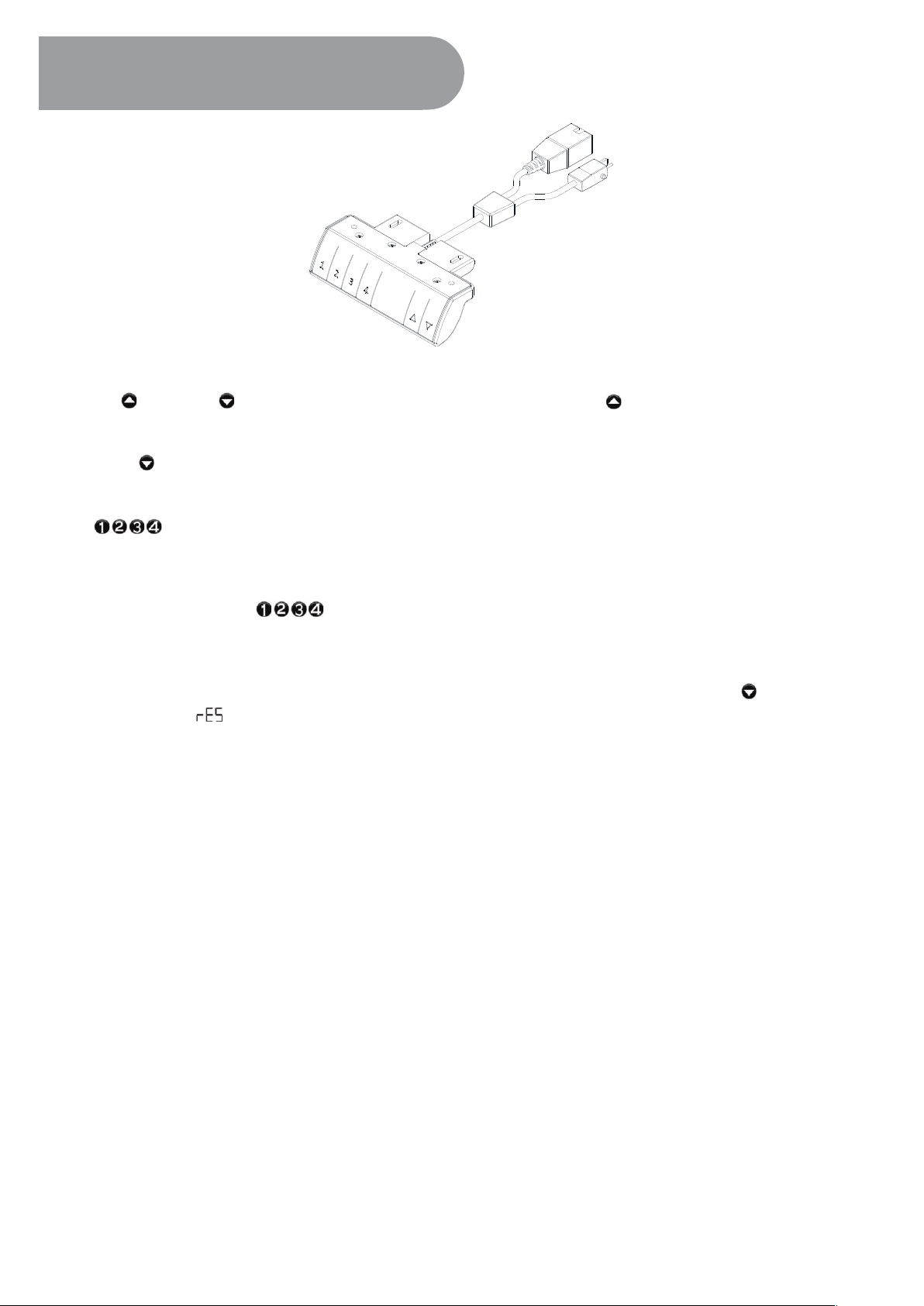

Instrucciones de operación
1. Columna de elevación
Presione el botón o el botón con el fin de controlar la columna de elevación hacia arriba o
hacia abajo. Presione el botón para elevar la columna de elevación hacia arriba, usted puede
ver que la altura (número demostrado) se muestra en la pantalla; presione el botón para
bajar la columna de elevación, usted puede ver que la altura (número demostrado) se muestra en
la pantalla.
2. Establecer la altura de la memoria
Presione el botón (1234) durante 2 segundos, puede configurar la altura actual como la altura de
la memoria, cuando en la pantalla se parpadee "H1 ~ H4" 2 segundos, después de 2 segundos la
altura en tiempo real se muestra en la pantalla.
3. Activdar la altura de la memoria
Presione el botón de número (1234) para activar la altura correspondiente, luego la columna de
elevación se eleva o se baja a la posición correcta automáticamente.
4. Restablecer carrera
Estado de alarma "E10 ，E20" o elevar o bajar a la posición de altura más baja, presione el
botón 3 segundos, luego se muestra( Reset/Restablecer) en la pantalla, la columna de
elevación empieza a descender hasta la parte inferior del marco y rebota a una cierta altura, el
Aviso: En primer lugar precargue todos
los tornillos en los orificios adecuados,
y entonces fíjelos.
Mismo lado

Reset/Restablecer ya se completa y la altura más baja se muestra.
5. Protección y alarma
1.Protección de bloqueo: En la pantalla se muestra "E02". Durante el movimiento de la vibración
de la superficie del escritorio, colisión o inclinación del escritorio, lo que activará la alarma y se
detendrá de manera inmediata, el movimiento inverso establece la distancia después de la
liberación automática, o durante el movimiento inverso presione cualquier botón para detener y
liberar. Debe revisar y asegurarse de que el escritorio no vibre sustancialmente cuando está en
funcionamiento, no golpee con otro obstáculo, o se vuelva a inclinarse.
2. Protección contra sobrecalentamiento: En la pantalla se muestra"Caliente". El funcionamiento
continuo puede activar esta protección, debe recargar o esperar al menos 18 minutos antes de
continuar a utilizarlo.
3. Protección contra motor anormal: En la pantalla se muestra "E10". Debe apagarlo, vuelva a
inspeccionar y asegúrese de que la conexión del motor al controlador sea confiable, entonces
vuelva a conectarlo.
4. Protección contra sobrecarga: En la pantalla se muestra "E20". Esta alarma debe ser quitado de
la superficie del escritorio cuando esté elevando; Si esta alarma ocurre cuando está bajando,
corte la energía y quite los objetos demasiado pesados, luego vuelva a conectar la alimentación.
5. Protección contra subtensión: En la pantalla se muestra "E31". Debe apagarlo, vuelva a
inspeccionar y asegúrese de que la conexión entre la fuente de alimentación y el teléfono sea
confiable, entonces vuelva a conectar la alimentación.
6. Protección contra sobretensión: En la pantalla se muestra "E32". Debe apagarlo, vuelva a
inspeccionar y asegúrese de que la conexión entre la fuente de alimentación y el teléfono sea
confiable, entonces vuelva a conectar la alimentación.
