Virutex FR1192T User manual

Fresadora perfiladora
Trimmer
Affleureuse
Kantenfräse
Rifilatore
Fresadora
Кромочный фрезер
FR1192T
MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
MODE D’ EMPLOI
GEBRAUCHSANWEISUNG
MANUALE D’ISTRUZIONI
MANUAL DE INSTRUÇÕES
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

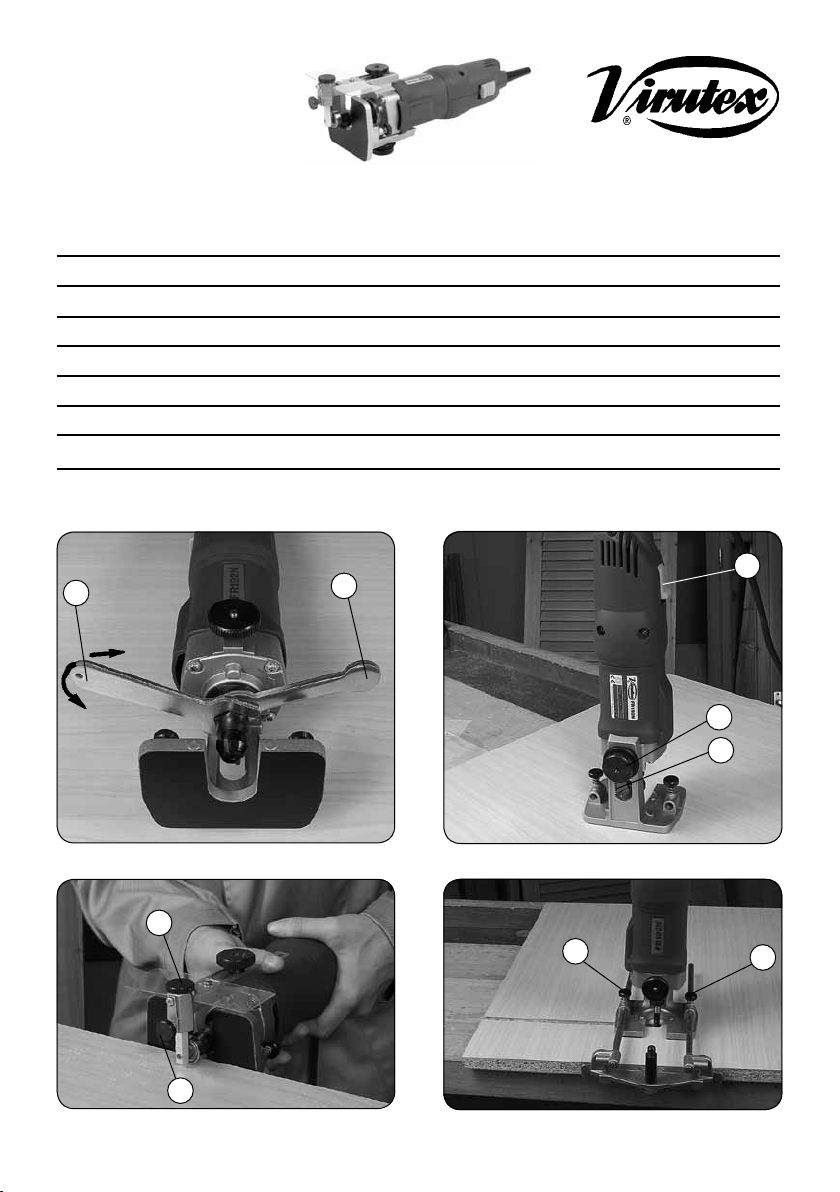

2
HH
G
F
R
A
C
D
Fig. 2
Fig. 1
Fig. 4Fig. 3
MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
MODE D'EMPLOI
GEBRAUCHSANWEISUNG
MANUALE D'ISTRUZIONI
MANUAL DE INSTRUÇÕES
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
página/page
seite/pagina
страница
E
Кромочный фрезер FR1192T
ESPAÑOL Fresadora perfiladora FR1192T 5
ENGLISH FR1192T Trimmer 7
FRANÇAIS Affleureuse FR1192T 10
DEUTSCH Kantenfräse FR1192T 12
ITALIANO Rifilatore FR1192T 15
PORTUGUÉS Fresadora FR1192T 18
РУССКИЙ Кромочный фрезер FR1192T 21

3
J
I
K
Fig. 6
Fig. 5
Fig. 7
Fig. 9 Fig. 10
K
Fig. 8
S

4
Ø A
Ø B
Fig. 11 Fig. 12
Fig. 13
Fig. 14
Fig. 15

5
ESPAÑOL
FRESADORA PERFILADORA FR1192T
Importante
Antesdeutilizarlamáquinaleaatenta-
mente éste MANUAL DE INSTRUCCIO-
NES y el FOLLETO DE INSTRUCCIONES
GENERALES DE SEGURIDAD que se
adjunta. Asegúrese de haberlos com-
prendido antes de empezar a operar
con la máquina.
Conserve los dos manuales de ins-
trucciones para posibles consultas
posteriores.
1. INSTRUCCIONES DE SEGURIDAD
PARA EL MANEJO DE LA FRESADORA
Lea atentamente el FOLLETO DE
INSTRUCCIONES GENERALES DE
SEGURIDAD, que se adjunta con la
documentación de la máquina.
1. Asegúrese antes de enchufar la máquina, que
la tensión de alimentación se corresponda con la
indicada en la chapa de características.
2. Mantenga siempre las manos alejadas del área de
corte. Sujete siempre con seguridad la máquina.
3. Use siempre herramientas originales VIRUTEX.
No use nunca herramientas defectuosas o en mal
estado.
4. Utilizar siempre fresas con el diámetro de la caña
adecuado a la pinza a utilizar y adaptadas a la velo-
cidad de la herramienta.
Desconectar la máquina de la red
eléctrica antes de proceder a cualquier
operación de mantenimiento.
2. CARACTERÍSTICAS
Potencia................................................750 W
Revoluciones................14000-30000/min-1
Ø fresa máx.........................................25 mm
Ø pinza estándar...................................6 mm
Peso......................................................1,8 Kg
Nivel de Presión acústica Ponderado A...........87 dBA
Nivel de Potencia acústica Ponderada A........98 dBA
Incertidumbre de la medición.....................K = 3 dBA
¡Usar protectores auditivos!
Nivel total de emisión de vibraciones...ah: <2,5 m/s2
Incertidumbre de la medición.....................K: 1,5 m/s2
3. EQUIPO ESTANDAR
En el interior de la caja de embalaje, Ud. encontrará
los elementos siguientes:
• Fresadora FR1192T con fresa mixta 2C M.D. diámetro
22 y caña 6 mm.
• Llave e/c: 11 mm para eje motor.
• Llave e/c: 19 mm para tuerca fijación pinza.
• Guía para copia con plantilla.
• Guía lateral.
• Guía para realizar fresados circulares.
• Manual de instrucciones y documentación di-
versa.
4. DESCRIPCIÓN GENERAL
DE LA FRESADORA
La función principal de la fresadora FR1192T es el
perfilado estratificados y realización de molduras.
Permite la realización de galces y regatas, rectas
o circulares, a su vez se pueden realizar copias con
plantillautilizandolasguías adecuadas(ver apartado
9) Otra posibilidad es la realización de encajes para
pernios y bisagras mediante el cabezal opcional que
se describe mas adelante.
5. APLICACIONES PARA RETESTADOS,
GALCES Y MOLDURAS MONTAJE
DE UNA FRESA (Fig. 1)
Desconecte la máquina de la red
eléctrica, antes de realizar esta ope-
ración.
Para cambiar la fresa (Fig. 1), bloquee el eje motor,
mediante la llave A desenrosque la tuerca con la llave
E y extraiga la fresa.
Introduzca la nueva fresa hasta el fondo de su alo-
jamiento y apriete ésta de nuevo con la ayuda de
las llaves de servicio.
Compruebe que el diámetro de la pinza
corresponde con el de la caña de la
fresa que se va a utilizar.

6
6. REGULACIONES
6.1 REGULACIÓN DEL CABEZAL
DE FRESAR (Fig. 2)
Desconectelamáquinadelaredeléctri-
ca, antes de realizar esta operación.
Aflojar el pomo C, que permite girar lentamente
la rueda dentada D, hasta conseguir la distancia
necesaria entre el cabezal y la fresa.
Obtenida ésta, se bloquea apretando el pomo C.
6.2 REGULACIÓN DE LA RULINA GUÍA PARA
EL RETESTADO DE ESTRATIFICADOS (Fig. 3)
Aflojar el pomo F y girar la rulina G hasta obtener
el desplazamiento vertical de la rulina con la altura
necesaria para la fresa. Bloquear nuevamente apre-
tando el pomo F.
7. PUESTA EN MARCHA
Para la puesta en marcha de la máquina presionar
hacia delante sobre el pulsador R (Fig. 2) el cual se
quedaráenclavadoenposicióndemarcha.Paraparar
la máquina presionar simplemente sobre la parte
traseradelpulsadoryesteretornaraautomáticamente
a su posición de reposo.
La regulación electrónica permite trabajar a la veloci-
dad idónea para cada tipo de trabajo y fresaa utilizar.
Para ello actuar sobre el botón S (Fig. 7).
8. MONTAJE DE LA ESCUADRA (Fig. 4)
Desconectelamáquinadelaredeléctri-
ca, antes de realizar esta operación.
Introducir la escuadra por los agujeros del cabezal y
fijar mediante los pomos H a la medida deseada.
9. APLICACIONES
Desconectelamáquinadelaredeléctri-
ca, antes de realizar esta operación.
9.1 APLICACIÓN PARA RADIOS (Fig.5)
Montar la escuadra en el cabezal de forma invertida,
usando como centro de la circunferencia el pivote I.
Ajustar la medida del radio deseado posteriormente
fijar mediante los pomos del cabezal J.
9.2 APLICACIÓN A PLANTILLA
DE PERNIOS (Fig. 6)
Para realizar los encajes de los pernios y bisagras con
la fresadora FR1192T debe montar en el cabezal la
guía para copiado 12.50.002 por medio de los tor-
nillos K, una vez concluida esta operación proceder
al montaje de la fresa 11.30.059 de A.R. ó 11.40.059
de M.D. de 7,6 mm de diámetro.
Para encajar pernios de terminado redondo, utilizar
una fresa del mismo ancho del pernio, y una guía de
copiado de diámetro A interior, 2 mm mayor que la
fresa. (Ver guías copiado)
9.3 APLICACIÓN DE TRABAJOS DE COPIA
SOBRE CUALQUIER PLANTILLA (Fig. 8)
Montar en el cabezal por medio de los tornillos K la
guía plantilla más adecuada a la fresa a utilizar.
(ver guías copiado)
10. MANTENIMIENTO
ESCOBILLAS Y COLECTOR (Fig. 9 Y 10)
Quitar los tornillos L (Fig. 9) que sujetan las tapas
laterales N y separar ambas.
Extraer los portaescobillas P (Fig. 10) con la ayuda de
unpequeñodestornilladorO, haciendopalancasobre
una de las pestañas laterales del portaescobillas.
Desplazar hacia atrás el extremo del muelle Q. Re-
tenerlo en esta posición para extraer la escobilla y
sustituirla por una nueva original Virutex. Colocar
de nuevo el portaescobillas procurando que asiente
firmemente en la carcasa y que cada una de las esco-
billas presionen suavemente sobre el colector.
Montar las tapas N con sus correspondientes torni-
llos, asegurándose de no pellizcar ningún cable en
el ensamblaje de ambas.
Es aconsejable que se tenga en marcha durante
unos 15 minutos la máquina una vez cambiadas
las escobillas.
Si el colector presenta quemaduras o resaltes, se
recomienda hacerlo reparar en un servicio técnico
VIRUTEX.
Mantenga siempre el cable y el enchufe en buenas
condiciones de servicio.
11. ACCESORIOS
Guías para copiar con plantilla (Fig. 15)
Referencia Para fresa de Ø A Ø B
12.50.001 6 mm 8 mm 10

7
12.50.002 8 ó 7,6 10 12
12.50.003 10 mm 12 14
12.50.004 12 mm 14 16
12.50.025 14 mm 16 18
12.50.035 16 mm 18 20
12.50.040 Esquí de apoyo vertical (Fig. 11)
12.50.041 Esquí de apoyo horizontal (Fig.12)
18.50.042 Esquí de apoyo 45° (Fig. 13)
12.22.024 Pinza Ø 8 mm
12.22.085 Pinza Ø 1/4"
12.22.084 Pinza Ø 6 mm
Utilizar siempre fresas con el diámetro
de la caña adecuado a la pinza a uti-
lizar y adaptadas a la velocidad de la
herramienta.
17.50.000 Cabezal ZB93 para la colocación de pernios
sin plantilla (Fig. 14)
12. RECOMENDACIONES
Usarlos cabezales yaccesorios adecuados altrabajo a
realizarycorrespondientesalmodelodefresadoraque
dispongan. ¡No son adaptables para otros modelos!
13. NIVEL DE RUIDO Y VIBRACIONES
Los niveles de ruido y vibraciones de esta herra-
mienta eléctrica han sido medidos de acuerdo con
la Norma Europea EN 60745-2-17 y EN 60745-1 y
sirven como base de comparación con máquinas de
semejante aplicación.
El nivel de vibraciones indicado ha sido determinado
para las aplicaciones principales de la herramienta,
y puede ser utilizado como valor de partida para la
evaluacióndelaexposiciónalriesgodelasvibraciones.
Sinembargo,elnivel devibraciones puedellegar aser
muydiferentealvalordeclaradoen otrascondiciones
de aplicación, con otros útiles de trabajo o con un
mantenimiento insuficiente de la herramienta eléc-
trica y sus útiles, pudiendo llegar a resultar un valor
mucho más elevado debido a su ciclo de trabajo y
modo de uso de la herramienta eléctrica.
Por tanto, es necesario fijar medidas de seguridad de
protección al usuario contra el efecto de las vibra-
ciones, como pueden ser mantener la herramienta y
útilesde trabajo en perfecto estado yla organización
de los tiempos de los ciclos de trabajo (tales como
tiempos de marcha con la herramienta bajo carga,
y tiempos de marcha de la herramienta en vacío y
sin ser utilizada realmente ya que la reducción de
estos últimos puede disminuir de forma sustancial
el valor total de exposición).
14. GARANTÍA
Todas las máquinas electroportátiles VIRUTEX tienen
una garantía válida de 12 meses a partir del día de su
suministro, quedando excluidas todas las manipula-
cionesodañosocasionadospormanejosinadecuados
o por desgaste natural de la máquina.
Para cualquier reparación dirigirse al servicio oficial
de asistencia técnica VIRUTEX.
VIRUTEX se reserva el derecho de modificar sus
productos sin previo aviso.
ENGLISH
TRIMMER FR1192T
Important
ReadtheseOPERATINGINSTRUCTIONS
and the attached GENERAL SAFETY
INSTRUCTIONS LEAFLET carefully
before using the machine. Make sure
youhaveunderstoodthem before ope-
rating the machine for the first time.
Keep both sets of instructions for any
future queries.
1. SAFETY INSTRUCTIONS FOR
OPERATING THE TRIMMER
Carefully read the GENERAL SAFETY
INSTRUCTION LEAFLET enclosed with
the machine documents.
1. Before plugging in the machine, ensure that the
power supply voltage is the same as that stated on
the machine specifications plate.
2. Always keep hands clear of the cutting area.
Always hold the machine safely.
3. Never use defective or damaged tools.
4. Always use cutter bits with the appropriate stem
diameter for the chuck collet and tool speed to be
used.
Unplug the machine from the mains
before carrying out any maintenance
operations.

8
2. SPECIFICATIONS
Power...........................................................750 W
Revolutions..............................14000-30000./min-1
Bit dia (máx)...................................................25 mm
Ø standard chuck.............................................6 mm
Weight...........................................................1,8 Kg
Weighted equivalent continuous
acousticpressurelevelA.........................................87dBA
Acoustic power level A........................................98 dBA
Uncertainty........................................................K = 3 dBA
Wear ear protection!
Vibration total values...............................ah: < 2.5 m/s2
Uncertainty........................................................K: 1.5 m/s2
3. STANDARD EQUIPMENT
Inside the box you will find the following items:
•Trimmer FR1192T with 2C M.D. mixed bit, 22 dia-
meter and 6 mm stem.
• A/f key: 11 mm for the motor shaft.
• A/f key: 19 mm for the chuck collet fixing nut.
• Guide ring.
• Side guide.
• Guide for circular trimming.
• Operation instructions and miscellaneous docu-
mentation.
4. GENERAL DESCRIPTION
OF THE TRIMMER
The main use of the FR1192T is for trimming lami-
nates and making mouldings. It can also be used for
cutting straight or circular grooves or slots and ma-
king copies with a template using the appropriate
guides (see section 9). It can also be used to make
the recesses for hinges, using the optional head
described below.
5. APPLICATIONS FOR BEVEL-EDGING,
HINGES AND MOULDING ATTACHING
A CUTTER BIT (Fig. 1)
Disconnect the machine from the mains
before performing this operation.
To change the bit (Fig. 1), block the motor shaft
using key A, loosen the nut using key E and remove
the bit.
Insert the new bit as far as it will go in the housing
and tighten it using the service keys.
Check that the collet diameter mat-
ches the bit stem.
6. ADJUSTMENTS
6.1 ADJUSTING THE TRIMMER HEAD (Fig.2)
Disconnect the machine from the mains
before performing this operation.
Loosen knob C, enabling cogwheel D to rotate slo-
wly until the required distance between the head
and the bit is obtained.
Once this is done, hold in place by tightening knob
C.
6.2 ADJUSTING THE GUIDE WHEEL FOR
BEVEL-EDGING LAMINATES (Fig. 3)
Loosen knob F and turn wheel G until the vertical
position is at the required height for the bit. Hold
in place by tightening knob F.
7. STARTING UP THE MACHINE
To start the machine, press button R forward (Fig.
2) to the on position. To stop the machine, simply
press the back of the switch and it will return to
the off position.
The electronic control enables you to work at the
ideal speed for each type of job and bit. Adjust the
speed using button S (Fig. 7).
8. ATTACHING THE SQUARE (Fig. 4)
Disconnect the machine from the mains
before performing this operation.
Insert the square in the holes on the head and hold in
place at the required measurement using knobs H.
9. APPLICATIONS
Disconnect the machine from the mains
before performing this operation.

9
9.1 APPLICATION FOR RADIUSES (Fig. 5)
Attach the square to the head in the inverted po-
sition, using pivot I as the centre of the circumfe-
rence. Adjust the required length of the radius and
hold in place using the knobs on the head J.
9.2 HINGE TEMPLATE APPLICATION (Fig. 6)
To make the recesses for hinges using the FR1192T
trimmer, first attach the guide ring 12.50.002 using
screws K, then attach HSS bit 11.30.059 or HM bit
11.40.059, with a 7.6 mm diameter.
For rounded hinges, use a bit that is the same width
as the hinge and a guide ring with inner diameter A
2 mm greater than the bit. (See guide rings).
9.3 APPLICATION FOR COPYING
ON ANY TEMPLATE (Fig. 8)
Attach the most appropriate guide for the bit to be
used to the head with the screws K.
(See guide rings).
10. MAINTENANCE OF BRUSHES
AND COLLECTOR (Figs. 9 and 10)
Remove the screws L (Fig. 9) that hold the side co-
vers N and detach them from each other.
Remove the brush-holder P (Fig. 10) with small
screwdriver O, using one of the brush-holder side
tabs to lever it out. Push back the end of spring
Q. Keep it in this position to extract the brush and
replace it with a new genuine Virutex brush. Re-in-
sert the brush-holder, ensuring that it is firmly po-
sitioned in the casing and that each of the brushes
exerts a small amount of pressure on the collector.
Re-attach the covers N with the corresponding
screws, making sure that no wires get caught in the
process.
It is advisable to leave the machine running for 15
minutes once the brushes have been changed.
If the collector burns or juts out, it should be servi-
ced by a VIRUTEX service technician.
Always keep the lead and plug in good working
condition.
11. ACCESORIES
Template guide ring (Fig. 15)
Code For bits Ø A ØB
12.50.001 6 mm 8 mm 10
12.50.002 8 ó 7,6 10 12
12.50.003 10 mm 12 14
12.50.004 12 mm 14 16
12.50.025 14 mm 16 18
12.50.035 16 mm 18 20
12.50.040 Sliding shoe (Fig.11)
12.50.041 Flat sliding shoe (Fig.12)
18.50.042 45° sliding shoe (Fig.13)
12.22.024 Chuck Ø 8mm
12.22.085 Chuck Ø 1/4"
12.22.084 Chuck collet Ø 6 mm
Always use bits with the correct size
of shank for the chuck being used and
adjust the velocity of the tool.
Hingefittingattachment17.50.000for fittinghinges
without using a template (Fig. 14)
12. RECOMMENDATIONS
Switch off the machine before handling it. Keep the
cableand socket in goodcondition.Use the trimming
headsandaccessoriesappropiatesandcorresponding
to the trimming machine you have. They do not fit
on other models.
13. NOISE LEVEL AND VIBRATIONS
The noise and vibration levels of this device have
been measured in accordance with European stan-
dard EN 60745-2-17 and EN 60745-1 and serve as
a basis for comparison with other machines with
similar applications.
The indicated vibration level has been determined
for the device’s main applications and may be used
as an initial value for evaluating the risk presented
by exposure to vibrations. However, vibrations may
reachlevelsthatarequitedifferentfrom thedeclared
value under other application conditions, with other
toolsorwithinsufficientmaintenanceoftheelectrical
device or its accessories, reaching a much higher
value as a result of the work cycle or the manner in
which the electrical device is used.
Therefore, it is necessary to establish safety measures
to protect the user from the effects of vibrations,
such as maintaining both the device and its tools
in perfect condition and organising the duration
of work cycles (such as operating times when the
machine is subjected to loads, and operating times
when working with no-load, in effect, not in use, as
reducing the latter may have a considerable effect
upon the overall exposure value).
14. WARRANTY

10
All VIRUTEX power tools are guaranteed for 12
months from the date of purchase, excluding any
damagewhichis aresultofincorrectuse orof natural
wear and tear on the machine. All repairs should
be carried out by the official VIRUTEX technical
assistance service.
VIRUTEX reserves the right to modify its products
without prior notice.
FRANÇAIS
AFFLEUREUSE FR1192T
Important
Avantd'utiliserla machine,lisezattenti-
vement ce MANUEL D'INSTRUCTIONS et
la BROCHURE D'INSTRUCTIONS GÉNÉ-
RALESDESÉCURITÉquivoussontfournis
aveccettemachine.Assurez-vousdebien
avoir tout compris avant de commencer
à travailler sur la machine.
Gardez toujours ces deux manuels
d'instructions à portée de la main pour
pouvoir les consulter, en cas de besoin.
1. INSTRUCTIONS DE SÉCURITÉ POUR
LE MANIEMENT DE L'AFFLEUREUSE
Veuillez lire attentivement la BRO-
CHURE D'INSTRUCTIONS GÉNÉRALES
DE SÉCURITÉ qui est jointe à la docu-
mentation de la machine.
1. Avant de brancher la machine, vérifier si la ten-
sion d'alimentation correspond à celle indiquée sur
la plaque des caractéristiques.
2. Toujours maintenir les mains éloignées de la zone
de coupe. Toujours fixer fermement la machine.
3. Ne jamais utiliser d'outils défectueux ou en mau-
vais état.
4. Toujours utiliser des fraises au diamètre de tige
correct pour la pince à utiliser et adaptées à la vi-
tesse de l'outil.
Débrancher la machine du secteur
avant de réaliser toute opération
d'entretien.
2. CARACTÉRISTIQUES
Puissance......................................................750 W
Tours........................................14000-30000./min-1
Ø fraise máx...................................................25 mm
Ø pince porte-fraise standard...........................6 mm
Poids.............................................................1,8 Kg
Niveau de pression acoustique continu
équivalent pondéré A...........................................87 dBA
Niveau de puissance acoustique A...................98 dBA
Incertitude..........................................................K = 3 dBA
Porter une protection acoustique!
Valeurs totales des vibrations.................ah: < 2,5 m/s2
Incertitude.........................................................K: 1,5 m/s2
3. ÉQUIPEMENT STANDARD
Dans la boîte d'emballage, se trouvent les éléments
suivants:
• Afffleureuse FR1192T à fraise mixte 2C M.D. dia-
mètre 22 et tige 6 mm
• Clé o/c: 11 mm pour arbre moteur.
• Clé o/c: 19 mm pour écrou fixation pince.
• Guide de copiage avec gabarit.
• Guidage latéral.
• Guidage pour fraisages circulaires.
• Mode d'emploi et documentation diverse.
4. DESCRIPTION GÉNÉRALE
DE L'AFFLEUREUSE
L'affleureuse a pour fonction principale le profila-
ge de stratifiés et la réalisation de moulures. Elle
permet la réalisation de feuillures et de rainures,
droites ou circulaires, et de copies avec gabarit en
utilisant les guides appropriés (voir paragraphe 9)
Elle peut également réaliser des délardements pour
pentures et charnières avec la tête optionnelle dé-
crite ci-après.
5. APPLICATIONS POUR LES CHANGREI-
NAGES, LES FEUILLURES ET LES MOULURES
MONTAGE D'UNE FRAISE (Fig. 1)
Débrancher la machine du secteur,
avant de réaliser cette opération.
Pour changer la fraise (Fig. 1), bloquer l'arbre mo-
teur avec la clé A, dévisser l'écrou avec la clé E et
retirer la fraise.

11
Introduire la nouvelle fraise au fond de son loge-
ment et la resserrer avec les clés de service.
Vérifier si le diamètre de la pince co-
rrespond à celui de la tige de la fraise
à utiliser.
6. RÉGLAGES
6.1 RÉGLAGE DE LA TÊTE
DE FRAISAGE (Fig. 2)
Débrancher la machine du secteur,
avant de réaliser cette opération.
Dévisser le bouton C qui permet de tourner len-
tement la roue dentée D, pour obtenir la distance
nécessaire entre la tête et la fraise.
Une fois cette distance obtenue, la bloquer en se-
rrant le bouton C.
6.2 RÉGLAGE DU GALET DE GUIDAGE POUR
LE CHANFREINAGE DE STRATIFIÉS (Fig. 3)
Dévisser le bouton F et tourner le galet G pour ob-
tenir le déplacement vertical du galet à la hauteur
nécessaire pour la fraise. Bloquer de nouveau en
serrant le bouton F.
7. MISE EN MARCHE
Pour mettre en marche la machine, pousser vers
l'avant le bouton R (Fig. 2) qui restera fixé sur la
position marche. Pour arrêter la machine, il suffit
d'appuyer sur la partie arrière du bouton et il re-
viendra automatiquement à sa position de repos.
Le réglage électronique permet de travailler à la
vitesse qui convient à chaque type de travail et de
fraise à utiliser. Pour ce faire, appuyer sur le bouton
S (Fig. 7).
8. MONTAGE DE L'ÉQUERRE (Fig. 4)
Débrancher la machine du secteur,
avant de réaliser cette opération.
Introduire l'équerre dans les trous de la tête et fixer
avec les boutons H à la dimension voulue.
9. APPLICATIONS
Débrancher la machine du secteur,
avant de réaliser cette opération.
9.1 APPLICATION POUR RAYONS (Fig. 5)
Monter l'équerre sur la tête en l'inversant, en uti-
lisant comme centre de la circonférence le pivot I.
Régler la mesure du rayon voulu, puis fixer avec les
boutons de la tête J.
9.2 APPLICATION AVEC GABARIT
DE PENTURES (Fig. 6)
Pour réaliser les délardements de pentures et de
charnières avec l'affleureuse FR1192T, il faut mon-
ter sur la tête le guide de copiage 12.50.002 avec
les vis K. Après cette opération, procéder au monta-
ge de la fraise 11.30.059 A.R. ou 11.40.059 M.D. de
7,6 mm de diamètre.
Pour délarder des pentures à bout arrondi, utiliser
une fraise de la même largeur que la penture et un
guide de copiage de diamètre A intérieur de 2 mm
plus grand que la fraise. (Voir guides de copiage)
9.3 APPLICATION DE TRAVAUX DE
COPIE SUR TOUT GABARIT (Fig. 8)
Monter sur la tête avec les vis K le guide gabarit le
plus adapté à la fraise à utiliser.
(Voir guides de copiage)
10. ENTRETIEN
BALAIS ET COLLECTEUR (Fig. 9 et 10)
Retirer les vis L (Fig. 9) qui fixent les couvercles la-
téraux N et les séparer.
Retirer les porte-balais P (Fig. 10) à l'aide d'un petit
tournevis O, en faisant levier sur l'une des languet-
tes latérales du porte-balais. Déplacer vers l'arrière
l'extrémité du ressort Q. Le retenir dans cette po-
sition pour extraire le balai et le remplacer par un
balai neuf d'origine Virutex. Reposer le porte-balais
en prenant soin de bien l'asseoir dans la carcasse,
pour que chaque balai exerce une pression douce
sur le collecteur.
Remonter les couvercles N avec les vis correspon-
dantes, en s'assurant de ne pas pincer un câble lors
de l'assemblage des deux couvercles.
Il est recommandé de mettre la machine en marche
pendant 15 minutes après avoir changé les balais.
Si le collecteur présente des brûlures ou des ress-
auts, il est recommandé de le faire réparer dans un
service technique VIRUTEX.
Toujours conserver le câble et la prise dans de bonnes

12
DEUTSCH
KANTENFRÄSE FR1192T
Achtung!
Lesen Sie bitte vor Benutzung der
Maschine die beiliegende GEBRAU-
CHSANWEISUNG und die ALLGEMEI-
NENSICHERHEITSHINWEISEsorgfältig
durch.
Stellen Sie sicher, dass Sie sowohl
die Gebrauchsanweisung als auch
die allegemeinen Sicherheitshinweise
verstanden haben, bevor Sie die Mas-
chine bedienen. Bewahren Sie beide
Gebrauchsanweisungen zum späteren
Nachschlagen auf.
1. SICHERHEITSHINWEISE FÜR DEN
BETRIEB DER SCHLEIFMASCHINE
Lesen Sie die der Maschinendoku-
mentation beiliegende Broschüre
ALLGEMEINE SICHERHEITSHINWEISE
aufmerksam durch.
conditions de service.
11. ACCESOIRES
Douille de copiage (Fig. 15)
Code Pour fraise de Ø A Ø B
12.50.001 6 mm 8 mm 10
12.50.002 8 ó 7,6 10 12
12.50.003 10 mm 12 14
12.50.004 12 mm 14 16
12.50.025 14 mm 16 18
12.50.035 16 mm 18 20
12.50.040 Guide d'appui vertica (Fig. 11)
12.50.041 Guide d'appui horizontal (Fig. 12)
18.50.042 Guide d'appui 45° (Fig. 13)
12.22.024 Pince Ø 8mm
12.22.085 Pince Ø 1/4"
12.22.084 Pince Ø 6 mm
Toujours utiliser des fraises avec un
diamètre de tige adapté à la pince
porte-fraise utilisée et à la vitesse
de l'outil.
17.50.000 Tête ZB93 pour le placement de pentures
sans gabarit (Fig.14)
12. RECOMMANDATIONS
Lors de toute opération de manipulation sur la ma-
chine, débrancher celle-ci. Conserver la câble et la
prise dans de bonnes conditions. Utilisez les poupées
et accessoires convenables au travail à réaliser et
correspondant au modèle de fraiseuse dont vous
disposez. Elles ne s'adapten pas à d'autres modèles!
13. NIVEAU DE BRUITS ET VIBRATIONS
Les niveaux de bruit et de vibrations de cet appareil
électriqueont été mesurés conformémentàla norme
européenne EN 60745-2-17 et EN 60745-1 et font
office de base de comparaison avec des machines
aux applications semblables.
Le niveau de vibrations indiqué a été déterminé pour
les principales applications de l’appareil, et il peut
être pris comme valeur de base pour l’évaluation
du risque lié à l’exposition aux vibrations. Toutefois,
dans d’autres conditions d’application, avec d’autres
outils de travail ou lorsque l’entretien de l’appareil
électriqueetdesesoutilsestinsuffisant,ilpeutarriver
que le niveau de vibrations soit très différent de la
valeur déclarée, voire même beaucoup plus élevé en
raison du cycle de travail et du mode d'utilisation de
l'appareil électrique.
Il est donc nécessaire de fixer des mesures de sécurité
pourprotégerl'utilisateurcontreleseffetsdesvibra-
tions, notamment garder l’appareil et les outils de
travailen parfaitétatetorganiserlestempsdescycles
de travail (temps de fonctionnement avec l’appareil
en service, temps de fonctionnement avec l’appareil
à vide, sans être utilisé réellement), car la diminution
deces tempspeut réduiresubstantiellementlavaleur
totale d’exposition.
14. GARANTIE
Tous les machines électro-portatives VIRUTEX ont
une garantie valable 12 mois à partir de la date
d'achat, en étant exclus toutes manipulations ou
dommages causés par des maniements inadéquats
ou par l'usure naturelle de la machine. Pour toute
réparation, s'adresser au service officiel d'assistance
technique VIRUTEX.
VIRUTEX se réserve le droit de modifier ses produits
sans avis préalable.

13
1. Prüfen Sie vor dem Anschließen der Maschine,
ob die Netzspannung mit den Angaben auf dem Ty-
penschild übereinstimmt.
2. Die Hand nicht in den Schnittbereich halten. Die
Maschine immer fest in der Hand halten.
3. Niemals defekte Werkzeuge oder Werkzeuge in
schlechtem Zustand benutzen.
4. Immer Fräsen mit einem für die zu verwendende
Klammer und die Drehzahl des Werkzeugs geeigne-
ten Schaftdurchmesser benutzen.
Ziehen Sie immer den Netzstecker,
bevor Sie Wartungsarbeiten an der
Maschine durchführen.
2. TECHNISCHE DATEN
Leistung........................................................750W
U..............................................14000-30000./min-1
Max. Fräsdurchmesser........................................25
Ø Standardhalterung.......................................6 mm
Gewicht..........................................................1,8 kg
Gewichteter akustischer Dauerdruckpegel A....87 dBA
Akustischer Druckpegel A.......................................98 dBA
Unsicherheit............................................................K=3 dBA
Gehörschutz tragen!
Schwingungsgesamtwerte...........................ah:<2,5m/s2
Unsicherheit......................................................K=1,5 m/s2
3. STANDARDAUSRÜSTUNG
In der Verpackung finden Sie folgende Bestandtei-
le:
• Fräse FR1192T mit Mehrzweck-Hartmetallfräse
2C Durchmesser 22 und Schaft 6 mm.
• Schraubenschlüssel SW: 11 mm für Antriebswe-
lle.
• Schraubenschlüssel SW: 19 mm für Klammerbe-
festigungsmutter.
• Kopierführung zum Fräsen mit Vorlage.
• Seitenführung.
• Führung für Rundfräsungen.
• Gebrauchsanweisung und verschiedene Unterla-
gen.
4. ALLGEMEINE BESCHREIBUNG DER FRÄSE
Die Hauptfunktion der Fräse FR1192T ist das Tri-
mmen von Schichtholz und das Ausarbeiten von
Leisten. Sie ermöglicht die Herstellung von geraden
oder runden Kerben und Nuten. Außerdem können
mithilfe der entsprechenden Führungen Vorlagen
kopiert werden (siehe Abschnitt 9). Eine weitere
Möglichkeit ist die Ausführung von Türband- und
Scharniersitzen mithilfe eines als Sonderzubehör
erhältlichen Spezialkopfes (Beschreibung siehe un-
ten).
5. ANWENDUNGEN FÜR
ABSCHRÄGUNGEN, ABSÄTZE UND LEISTEN
MONTAGE EINER FRÄSE (Abb. 1)
Ziehen Sie den Netzstecker, bevor Sie
diesen Eingriff an der Maschine dur-
chführen.
Zum Auswechseln der Fräse (Abb. 1), arretieren
Sie die Antriebswelle mit dem Schraubenschlüssel
A, schrauben Sie die Mutter mit dem Schraubens-
chlüssel E ab und nehmen Sie die Fräse heraus.
Führen Sie die neue Fräse bis zum Anschlag in ihren
Sitz ein und ziehen Sie sie mithilfe der Schraubens-
chlüssel fest.
Stellen Sie sicher, dass der Durch-
messer der Klammer dem Schaftdur-
chmesser der zu verwendenden Fräse
entspricht.
6. EINSTELLUNG
6.1 EINSTELLUNG DES FRÄSKOPFES (Abb. 2)
Ziehen Sie den Netzstecker, bevor Sie
diesen Eingriff an der Maschine dur-
chführen.
Den Knauf C, der ein langsames Drehen des Za-
hnrades D ermöglicht, lockern, bis der notwendi-
ge Abstand zwischen dem Fräskopf und der Fräse
eingestellt ist.
Anschließend den Knauf C wieder festziehen.
6.2 EINSTELLUNG DES FÜHRUNGSRADS
FÜR DAS ABSCHRÄGEN VON SCHICHTHOLZ
(Abb. 3)
Den Knauf F lockern und das Rad G drehen, bis die
für die Fräse notwendige Höhe erreicht ist. Das Rad
anschließend mit dem Knauf F wieder arretieren.

14
7. INBETRIEBNAHME
Zum Einschalten der Maschine den Schalter R nach
vorn schieben (Abb. 2), bis er in der Betriebsposition
einrastet. Zum Ausschalten der Maschine drücken
Sie einfach hinten auf den Schalter; dieser kehrt
automatisch in seine Ruhestellung zurück.
Durch den elektronischen Regler kann die Arbeits-
drehzahl an die auszuführende Arbeit und die zu
verwendende Fräse angepasst werden. Die Einste-
llung der Drehzahl erfolgt über den Drehknopf S
(Abb. 7).
8. ANBRINGEN DES
ANLEGEWINKELS (Abb. 4)
Ziehen Sie den Netzstecker, bevor Sie
diesen Eingriff an der Maschine dur-
chführen.
Den Winkel in die Öffnungen des Fräskopfes ein-
führen und mithilfe des Knaufs H auf das gewüns-
chte Maß einstellen.
9. ANWENDUNGSBEREICH
Ziehen Sie den Netzstecker, bevor Sie
diesen Eingriff an der Maschine dur-
chführen.
9.1 ANWENDUNG FÜR RADIEN (Abb.5)
Den Anlegewinkel umgekehrt montieren. Hierbei
den Stift I als Mittelpunkt des Kreisbogens benut-
zen. Das gewünschte Radiusmaß einstellen und die
gewünschte Einstellung mithilfe der Fräskopfknäu-
fe J fixieren.
9.2 ANWENDUNG MIT VORLAGE
FÜR TÜRBAND (Abb. 6)
Zum Ausfräsen von Türband- und Scharniersitzen
mit der Fräse FR1192T muss die Kopierführung
12.50.002 mithilfe der Schrauben K am Fräskopf
montiert werden. Anschließend die Schnellstahl-
fräse 11.30.059 oder die Hartmetallfräse 11.40.059
mit 7,6 mm Durchmesser montieren.
Zum Einpassen von Türbändern mit runder Aus-
führung verwenden Sie eine Fräse mit der gleichen
Breite wie das Türband und eine Kopierführung mit
einem Innendurchmesser A, der 2 mm mehr als der
Fräsendurchmesser beträgt (siehe Kopierführun-
gen).
9.3 ANWENDUNG FÜR KOPIERARBEITEN
AUF EINER BELIEBIGEN VORLAGE (Abb. 8)
Mithilfe der Schrauben K die für die zu verwenden-
de Fräse am besten geeignete Vorlagenführung am
Fräskopf montieren
(siehe Kopierführungen).
10. WARTUNG KOHLEBÜRSTEN
UND SCHLEIFRING (Abb. 9 und 10)
Die Schrauben L (Abb. 9), mit denen die Seitenver-
kleidungen festgeschraubt sind, herausdrehen und
beide Teile abnehmen.
Den Kohlebürstenhalter P (Abb. 10) mithilfe eines
kleinen Schraubenziehers O herausnehmen. Hierzu
den Schraubenzieher als Hebel an eine der seitli-
chen Einsparungen des Kohlebürstenhalters anset-
zen. Das Ende der Feder Q nach hinten drücken und
in dieser Position festhalten. Die Kohlebürste he-
rausnehmen und durch eine Original-Virutex-Ko-
hlebürste ersetzen. Den Kohlebürstenhalter wieder
einsetzen und sicherstellen, dass er fest im Gehäuse
sitzt und die einzelnen Kohlebürsten einen leichten
Druck auf den Schleifring ausüben.
Die Verkleidungen N mit den entsprechenden
Schrauben wieder anbringen und sicherstellen, dass
dabei kein Kabel eingeklemmt wird.
Wir empfehlen, das Gerät nach dem Bürstenwech-
sel etwa 15 Minuten lang laufen zu lassen.
Weist der Schleifring Verbrennungsspuren oder
Sprünge auf, sollte er von einem Technischen Kun-
dendienst VIRUTEX instand gesetzt werden.
Stets auf einen guten Zustand des Kabels und des
Steckers achten.
11. ZUBEHÖR
Fúhrungs-schablone (Abb. 15)
Bestellnr. Für Fräse von Ø A Ø B
12.50.001 6 mm 8 mm 10
12.50.002 8 oder 7,6 10 12
12.50.003 10 mm 12 14
12.50.004 12 mm 14 16
12.50.025 14 mm 16 18
12.50.035 16 mm 18 20
12.50.040 Vertikaler Stützschuh (Abb. 11)
12.50.041 Horizontaler Stützschuh (Abb. 12)
18.50.042 Stützschuh 45° (Abb. 13)
12.22.024 Halterung Ø 8mm
12.22.085 Halterung Ø 1/4"
12.22.084 Klammer Ø 6 mm

15
Verwenden Sie immer Fräsen mit
einem Schaftdurchmesser, der zu der
verwendeten Halterung und zur Ge-
schwindigkeit des Werkzeugs paßt.
17.50.000 Kopfstück ZB93 zum Anbringen von Tür-
bändern ohne Schablone (Abb. 14)
12. EMPFEHLUNGEN
Vor jeglicher Arbeit an der Maschine ist der Netz-
stecker zu ziehen. Sorgen Sie dafür, daß Kabel und
Stecker immer in einem guten Zustand sind. Ver-
wenden Sie immer Kopfstücke und Zubehör, die zur
auszuführenden Arbeit und zu Ihrer Fräsmaschine
passen.
Eine Anpassung an andere Modelle ist nicht
möglich!
13. GERÄUSCHPEGEL UND
SCHWINGUNGSNIVEAU
Die Lärm- und Vibrationswerte dieses Elek-
trowerkzeugs wurden in Übereinstimmung mit der
europäischen Norm EN 60745-2-17 und EN 60745-1
gemessen und dienen als Vergleichsgrundlage bei
Maschinen für ähnliche Anwendungen.
Der angegebene Vibrationspegel wurde für die
wesentlichenEinsatzzweckedes Werkzeugsermittelt
und kann bei der Beurteilung der Gefahren durch
die Aussetzung unter Vibrationen als Ausgangswert
benutzt werden. Die Vibrationswerte können sich je-
dochunteranderenEinsatzbedingungen,mitanderen
Arbeitswerkzeugen oder bei einer ungenügenden
WartungdesElektrowerkzeugsoderseinerWerkzeuge
stark vom angegebenen Wert unterscheiden und
aufgrund des Arbeitszyklus und der Einsatzweise
des Elektrowerkzeugs einen bedeutend höheren
Wert aufweisen.
Es ist daher erforderlich, Sicherheitsmaßnahmen
zum Schutz des Anwenders vor den Vibrationen
festzulegen. Dazu können die Aufrechterhaltung
des einwandfreien Zustands des Werkzeugs und der
Arbeitsutensilien sowie die Festlegung der Zeiten der
Arbeitszyklen gehören (wie Laufzeiten des Werkzeugs
unter Last und im Leerlauf, ohne tatsächlich eingesetzt
zu werden, wodurch die Gesamtzeit der Vibrationsau-
swirkungen bedeutend verringert werden kann).
14. GARANTIE
AlleElektrwerkzeugevonVIRUTEXhabeeinegarantie
von 12 Monaten ab dem Lieferdatum. Hiervon ausge-
schlossen sind alle Eingriffe oder Schäden aufgrund
von unsachgemäßem Gebrauch oder natürlicher
Abnutzung des Geräts.
Wenden Sie sich im Falle einer Reparatur immer an
den zugelassenen Kundendienst von VIRUTEX.
VIRUTEX behält sich das Recht vor, die Produkte ohne
vorherige Ankündigung zu verändern.
ITALIANO
RIFILATORE FR1192T
Importante
Prima di utilizzare la macchina, leggere
attentamente questo MANUALE DI IS-
TRUZIONIeilPROSPETTODELLENORME
GENERALI DI SICUREZZA allegato. Non
cominciate a lavorare con la macchina
se non siete sicuri di avere compreso
integralmente il loro contenuto.
Conservare tutti e due i manuali per
eventuali consultazioni successive.
1. NORME DI SICUREZZA PER L'USO
DEL RIFILATORE
Leggere attentamente le NORME DI
SICUREZZA allegate alla documenta-
zione della macchina.
1. Prima di collegare la macchina alla rete, verifi-
care che la tensione di alimentazione corrisponda a
quella indicata sulla targhetta d’identificazione.
2. Tenere sempre le mani lontane dall’area di taglio.
Afferrare sempre saldamente la macchina.
3. Non usare mai utensili difettosi o in cattivo stato.
4. Usare sempre frese con gambo di diametro ade-
guato alla pinza da utilizzare e adatte alla velocità
della macchina.
Staccare la macchina dalla rete
elettrica prima di eseguire qualsiasi
intervento di manutenzione.
2. CARATTERISTICHE
Potenza.........................................................750 W

16
Giri...........................................14000-30000./min-1
Ø massimo fresa...........................................25 mm
Ø pinza standard..............................................6 mm
Peso..............................................................1,8 Kg
Livello di pressione acustica
continuoequivalenteponderatoA........................87dBA
Livello di potenza acustica A................................98 dBA
Incertezza della misura......................................K = 3 dBA
Usare la protezione acustica!
Valoritotali delle oscillazioni......................ah:<2,5 m/s2
Incertezzadellamisura.......................................K:1,5m/s2
3. APPARECCHIATURA STANDARD
All'interno della confezione sono presenti i seguenti
componenti:
• Rifilatore FR1192T con fresa mista 2C M.D. dia-
metro 22 e gambo 6 mm.
• Chiave da 11 mm per asse motore.
• Chiave da 19 mm per dado di fissaggio pinza.
• Guida per l'uso della dima.
• Guida laterale.
• Guida per realizzare fresature circolari.
• Manuale di istruzioni e altra documentazione.
4. DESCRIZIONE GENERALE
DEL RIFILATORE
Le funzioni principali del rifilatore FR1192T sono
la sagomatura di materiali stratificati e la realiz-
zazione di modanature. Consente la lavorazione di
battute e scanalature, dritte o circolari, oltre che la
realizzazione di copie a dima con le apposite guide
(vedere punto 9).
Un'altra possibilità è la realizzazione di incastri per
cardini e cerniere mediante la testa opzionale des-
critta più avanti.
5. REALIZZAZIONE DI INTESTATURE,
BATTUTE E SCANALATURE
MONTAGGIO DI UNA FRESA (Fig. 1)
Prima di effettuare questa operazione,
staccare la macchina dalla rete elettrica.
Per sostituire la fresa (Fig. 1) bloccare l'asse del mo-
tore con la chiave A, svitare il dado con la chiave E
ed estrarre la fresa.
Inserire la nuova fresa fino in fondo alla sede e
stringerla con l'aiuto delle chiavi.
Controllare che il diametro della pin-
za corrisponda a quello del gambo
della fresa da utilizzare.
6. REGOLAZIONI
6.1 REGOLAZIONE DELLA TESTA
DI FRESATURA (Fig. 2)
Prima di effettuare questa operazione,
staccare la macchina dalla rete elettrica.
Allentare la manopola C –che permette di girare
lentamente la ruota dentata D– fino a ottenere la
distanza necessaria tra la testa e la fresa.
Raggiunta tale distanza, bloccare stringendo la ma-
nopola C.
6.2 REGOLAZIONE DELLA ROTELLA
DI GUIDA PER L'INTESTATURA DI
MATERIALI STRATIFICATI (Fig. 3)
Allentare la manopola F e girare la rotella G fino
a ottenere lo spostamento verticale della rotella
all'altezza necessaria per la fresa. Riserrare la ma-
nopola F.
7. MESSA IN FUNZIONE
Per mettere in funzione l'apparecchio, spingere in
avanti l'interruttore R (Fig. 2), che rimarrà bloccato
in posizione di funzionamento. Per spegnerlo basta
premere sulla parte posteriore dell'interruttore, che
ritornerà automaticamente in posizione di riposo.
La regolazione elettronica permette di selezionare la
velocità più adatta, in base al tipo di lavorazione e
alla fresa da utilizzare. Per farlo, agire sul selettore
S (Fig. 7).
8. MONTAGGIO DELLA SQUADRA (Fig. 4)
Prima di effettuare questa operazione,
staccare la macchina dalla rete elettrica.
Inserire la squadra nei fori della testa e fissarla con
le manopole H nel punto desiderato.
9. APPLICAZIONI
Prima di effettuare questa operazione,
staccare la macchina dalla rete elettrica.

17
9.1 REALIZZAZIONE DI RAGGI (Fig. 5)
Montare sulla testa la squadra capovolta, prenden-
do come centro della circonferenza il perno I. Rego-
lare la misura desiderata del raggio e poi stringere
le manopole della testa J.
9.2 REALIZZAZIONE DI
CARDINI CON LA DIMA (Fig. 6)
Per realizzare gli incastri di cardini e cerniere con
il rifilatore FR1192T, occorre montare sulla testa il
guida-dima 12.50.002 mediante le viti K; conclusa
questa operazione, procedere al montaggio della
fresa 11.30.059 A.R. o 11.40.059 M.D. di 7,6 mm
di diametro.
Per i cardini con finitura tonda, usare una fresa
della stessa larghezza del cardine e un guida-dima
dal diametro interno -A- superiore di 2 mm rispetto
alla fresa. (Vedere guida-dima)
9.3 REALIZZAZIONE DI LAVORI CON
QUALUNQUE TIPO DI DIMA (Fig. 8)
Montare sulla testa, mediante le viti K, il guida-
dima più adatto alla fresa da utilizzare.
(vedere guida-dima).
10. MANUTENZIONE
SPAZZOLE E COLLETTORE (Fig. 9 e 10)
Svitare le viti L (Fig. 9) di fissaggio dei pannelli la-
terali N e aprirli.
Estrarre i portaspazzole P (Fig. 10) con un piccolo
cacciavite O, facendo leva su uno dei bordi laterali
del portaspazzole. Spostare all'indietro l'estremità
della molla Q. Trattenerla in questa posizione per
estrarre la spazzola e sostituirla con una nuova ori-
ginale Virutex. Rimontare il portaspazzole, contro-
llando che sia perfettamente inserito in sede e che
ognuna delle spazzole eserciti una leggera pressio-
ne sul collettore.
Montare i pannelli N con le relative viti, controllan-
do di non schiacciare nessun filo elettrico durante
l'assemblaggio.
È consigliabile tenere in funzione la macchina per
circa 15 minuti dopo aver cambiato le spazzole.
Se il collettore presenta bruciature o deformazioni,
si raccomanda di farlo riparare presso un centro di
assistenza VIRUTEX.
Mantenere in buono stato il cavo e la spina elet-
trica.
11. ACCESSORI
Dima (Fig. 15)
Riferimento Per fresa da Ø A Ø B
12.50.001 6 mm 8 mm 10
12.50.002 8 o 7,6 10 12
12.50.003 10 mm 12 14
12.50.004 12 mm 14 16
12.50.025 14 mm 16 18
12.50.035 16 mm 18 20
12.50.040 Pattino verticale (Fig. 11).
12.50.041 Pattino orizzontale (Fig.12).
18.50.042 Pattino di scorrimento a 45° (Fig. 13).
12.22.024 Pinza Ø 8 mm
12.22.085 Pinza Ø 1/4"
12.22.084 Pinza Ø 6 mm
Utilizzare sempre frese con il gambo del
diametro adeguato alla pinza e adattare
alla velocità dell'utensile.
17.50.000 Testa ZB93 per collocare cardini senza
dima (Fig. 14).
12. RACCOMANDAZIONI
Primadieseguirequalsiasiinterventosullamacchina,
staccarla dalla rete elettrica.
Mantenere il filo elettrico e la spina in buone con-
dizioni. Usare teste e accessori adeguati al lavoro da
svolgere e corrispondenti al modello di fresatrice di
cui si dispone.
Non possono essere adattati ad altri modelli!
13. LIVELLO DI RUMORI E DI VIBRAZIONI
I livelli di rumore e vibrazioni di questo apparato
elettrico sono stati misurati in conformità con la
Norma Europea EN 60745-2-17 è EN 60745-1 e
fungono da base di confronto con macchine per
applicazioni simili.
Illivello divibrazioni indicatoè statodeterminatoper
le principali applicazioni dell’apparato e può essere
utilizzato come punto di partenza per la valutazione
dell’esposizione al rischio delle vibrazioni. Ciononos-
tante,illivellodivibrazionipuòvariare notevolmente
rispetto al valore dichiarato in altre condizioni di
applicazione, con altri strumenti di lavoro o in caso
dimanutenzioneinsufficientedell’apparatoelettrico
e dei suoi strumenti, e può aumentare notevolmente
come conseguenza del ciclo di lavoro e del modo
d’uso dell’apparato elettrico.
Pertanto è necessario stabilire misure di sicurezza
per la protezione dell’utente dall’effetto delle vi-
brazioni, ad esempio mantenendo l’apparato e gli
strumenti di lavoro in perfetto stato e pianificando

18
i tempi dei cicli lavorativi (ad esempio i tempi di
funzionamento dell’apparato sotto carico e i tempi
di funzionamento a vuoto quando l'apparato non
viene realmente utilizzato, dato che la riduzione di
questiultimipuò ridurre in modo sostanzialeilvalore
totale dell’esposizione).
14. GARANZIA
Tutte le macchine elettroportatili VIRUTEX hanno
una garanzia di 12 mesi valida a partire della data
di consegna, con l'esclusione di tutte le maipolazioni
o danni derivanti da un uso inadeguato o dall'usura
normale della macchina.
Per qualunque riparazione rivolgersi al Servizio Au-
torizzato di Assistenza Tecnica VIRUTEX.
La VIRUTEX si riserva il diritto di modificare i propi
prodotti senza preaviso.
PORTUGUÉS
FRESADORA FR1192T
Importante
Antes de utilizar a máquina leia aten-
tamenteesteMANUALDEINSTRUÇÕES
e o FOLHETO DE INSTRUÇÕES GERAIS
DESEGURANÇAanexo.Assegure-se de
os ter compreendido antes de começar
a trabalhar com a máquina.
Conserveosdoismanuaisdeinstruções
para possíveis consultas posteriores.
1. INSTRUÇÕES DE SEGURANÇA PARA
MANUSEAMENTO DA FRESADORA
Leia atentamente o FOLHETO DE INS-
TRUÇÕES GERAIS DE SEGURANÇA forne-
cido com a documentação da máquina.
1. Antes de ligar a máquina, verifique se a tensão
de alimentação corresponde à indicada na placa de
características.
2. Mantenha sempre as mãos afastadas da área de
corte. Agarre sempre a máquina com firmeza e de
maneira segura.
3. Nunca utilize ferramentas defeituosas ou em
mau estado.
4. Utilize sempre fresas com o diâmetro adequado
à pinça a utilizar e adequadas à velocidade da fe-
rramenta.
Desligue a máquina da rede eléctrica
antes de proceder a qualquer ope-
ração de manutenção.
2. CARACTERISTICAS
Potência........................................................750 W
Rotações................................14000-30000./min-1
Ø fresa máx...........................................25 mm
Ø pinça standard............................................6mm
Peso.............................................................1,8 Kg
Nível de pressão acústica
contínuo equivalente ponderado A...................87 dBA
Nível de potência acústica A.............................98 dBA
Incerteza..................................................................K=3dBA
Usar protecção auricular!
Valorestotaisdevibração...............................ah:<2,5m/s2
Incerteza..................................................................K:1,5m/s2
3. EQUIPAMENTO STANDARD
No interior da embalagem de transporte encontrará
os seguintes elementos:
• Fresadora FR1192T com fresa mista 2C M.D. diâ-
metro 22 e corpo 6 mm.
• Chave e/c: 11 mm para o eixo motriz.
• Chave e/c: 19 mm para a porca de fixação da
pinça.
• Guia para cópia com matriz.
• Guia lateral.
• Guia para realizar fresagens circulares.
• Manual de instruções e documentação diversa.
4. DESCRIÇÃO GERAL DA FRESADORA
A principal função da fresadora FR1192T consiste
na realização de perfis estratificados e de molduras.
A fresadora permite a realização de sulcos e ranhu-
ras, rectas ou circulares, que por sua vez se podem
copiar com uma matriz, utilizando as guias adequa-
das (ver separata 9).
Outra possibilidade consiste em realizar encaixes
para pernos e dobradiças com a cabeça opcional
que se descreve mais adiante.

19
5. APLICAÇÕES PARA ESQUADRIAS,
RANHURAS E MOLDURAS
MONTAGEM DE UMA FRESA (Fig. 1)
Desligue a máquina da rede eléctrica
antes de efectuar esta operação.
Para substituir a fresa (Fig. 1), bloqueie o eixo mo-
triz com a ajuda da chave A, desenrosque a porca
com a chave E e retire a fresa.
Introduza a nova fresa até ao fundo no seu alo-
jamento e aperte-a novamente com a ajuda das
chaves.
Verifique se o diâmetro da pinça co-
rresponde ao do corpo da fresa que
deseja utilizar.
6. REGULAÇÕES
6.1 REGULAÇÃO DA CABEÇA DE FRESAR (Fig. 2)
Desligue a máquina da rede eléctrica
antes de efectuar esta operação.
Afrouxar o pomo C, que permite girar lentamente a
roda dentada D, até conseguir a distância necessá-
ria entre a cabeça e a fresa.
Alcançada esta distância, bloquear a roda com o
pomo C.
6.2 REGULAÇÃO DO ROLO GUIA PARA
A ESQUADRÍA DE ESTRATIFICADOS (Fig. 3)
Afrouxar o pomo F e girar o rolo G até conseguir a
deslocação vertical do rolo à altura necessária para
a fresa. Bloquear novamente apertando o pomo F.
7. ACCIONAMENTO
Para pôr a máquina em funcionamento, empurrar
para a frente o botão R (Fig. 2) que ficará engatado
na posição de funcionamento. Para parar a máqui-
na basta exercer pressão sobre a parte traseira do
botão para que este regresse automaticamente à
sua posição de repouso.
A regulação electrónica permite trabalhar à velo-
cidade ideal para cada tipo de tarefa e de fresa a
utilizar. Para tal, utilizar o botão S (Fig. 7).
8. MONTAGEM DA ESQUADRIA (Fig. 4)
Desligue a máquina da rede eléctrica
antes de efectuar esta operação.
Introduza a esquadria pelos orifícios da cabeça e
fixe a mesma com os pomos H à medida desejada.
9. APLICAÇÕES
Desligue a máquina da rede eléctrica
antes de efectuar esta operação.
9.1 APLICAÇÃO PARA RAIOS (Fig. 5)
Montar a esquadria na cabeça de forma invertida,
usando como centro da circunferência o pivô I.
Ajustar a medida do raio desejado e fixar posterior-
mente com os pomos da cabeça J.
9.2 APLICAÇÃO À MATRIZ DE PERNOS (Fig. 6)
Para realizar os encaixes dos pernos e dobradiças
com a fresadora FR1192T, montar na cabeça a guia
para cópia 12.50.002 com os parafusos K; seguida-
mente, proceder à montagem da fresa 11.30.059 de
A.R. ou 11.40.059 de M.D. de 7,6 mm de diâmetro.
Para encaixar pernos de cabeça redonda, utilizar
uma fresa com a mesma largura do perno e uma
guia de cópia com um diâmetro A interior 2 mm
superior ao da fresa. (Ver guias de cópia)
9.3 APLICAÇÃO DE TRABALHOS DE CÓPIA
SOBRE QUALQUER MATRIZ (Fig. 8)
Montar na cabeça, com a ajuda dos parafusos K, a
guia matriz mais adequada à fresa a utilizar.
(Ver guias de cópia)
10. MANUTENÇÃO
ESCOVAS E COLECTOR (Fig. 9 E 10)
Remover os parafusos L (Fig. 9) que fixam as tampas
laterais N e separar ambas as tampas.
Extrair os porta-escovas P (Fig. 10) com a ajuda de
uma pequena chave de parafusos O, fazendo ala-
vanca sobre uma das pestanas laterais do porta-es-
covas. Deslocar para trás a extremidade da mola Q.
Segurar a mola nesta posição para extrair a escova
e para a substituir por uma escova nova original
Virutex. Colocar novamente o porta-escovas, cer-
tificando-se de que este fica bem assente na car-

20
caça e que cada uma das escovas exerce uma ligeira
pressão sobre o colector.
Montar as tampas "N" com os respectivos parafu-
sos, certificando-se de que nenhum cabo fica preso
na montagem de ambas.
É aconselhável deixar a máquina em funcionamen-
to durante cerca de 15 minutos, depois de substi-
tuir as escovas.
Se o colector apresentar queimaduras ou saliências,
é recomendável proceder à sua reparação num ser-
viço técnico autorizado VIRUTEX.
Mantenha sempre o cabo e a ficha em boas con-
dições de serviço.
11. ACESSORIOS
Guia escantilhão (Fig. 15)
Referência Para fresa de Ø A Ø B
12.50.001 6 mm 8 mm 10
12.50.002 8 - 7,6 10 12
12.50.003 10 12 14
12.50.004 12 14 16
12.50.025 14 mm 16 18
12.50.035 16 mm 18 20
12.50.040 Guia de apoio vertical (Fig. 11)
12.50.041 Guia de apoio horizontal (Fig. 12)
12.50.042 Guia de apoio 45° (Fig. 13)
12.22.024 Pinça Ø 8 mm
12.22.085 Pinça Ø 1/4"
12.22.084 Pinça Ø 6 mm
Utilizar sempre fresas com o diâmetro
da cana adequado à pinça a utilizar e
adaptar à velocidade da ferramenta.
17.50.000 Cabeça ZB93 para a colocação de do-
bradiças sem escantilhão (Fig. 14)
12. RECOMENDAÇÕES
Antes de qualquer trabalho de manipulação na
máquina, há que desligá-la da rede eléctrica.
Conservar o fio e a ficha em boas condições.
Usarascabeçaseos acessóriosadequadosaotrabalho
a realizar e que sejam os correspondentes ao modelo
de fresadora de que disponham.
Não são adaptáveis a outros modelos!
13. NÍVEL DE RUÍDOS E VIBRAÇÕES
Os níveis de ruído e vibrações desta ferramenta
eléctrica foram medidos de acordo com a Norma
Europeia EN 60745-2-19 e EN 60745-1 e servem
como base de comparação com uma máquina de
aplicação semelhante.
O nível de vibrações indicado foi determinado para
as principais aplicações da ferramenta e pode ser
utilizado como valor de partida para a avaliação da
exposição ao risco das vibrações. Contudo, o nível
de vibrações pode alcançar valores muito diferentes
do valor indicado noutras condições de aplicação,
com outros dispositivos de trabalho ou com uma
manutenção deficiente da ferramenta eléctrica e
respectivos dispositivos, podendo resultar num valor
muito mais elevado devido ao seu ciclo de trabalho
e modo de utilização.
Por conseguinte, é necessário estabelecer medidas
de segurança para protecção do utilizador contra
o efeito das vibrações, tais como a manutenção da
ferramenta,conservaçãodos respectivosdispositivos
em perfeito estado e organização dos períodos de
trabalho (tais como os períodos de trabalho com a
ferramenta em carga e períodos de trabalho com a
ferramenta em vazio e sem ser realmente utilizada,
uma vez que a redução da carga pode diminuir de
forma substancial o valor total da exposição).
14. GARANTIA
Todasasmáquinaselectro-portáteisVIRUTEXpossuem
uma garantia válida por 12 meses contados a partir
do dia do seu fornecimento, ficando dela excluídas
todas aquelas manipulações ou danos ocasionados
por utilizações não adequadas ou pelo desgaste
natural da máquina.
Para qualquer reparação, há que se dirigir ao Serviço
Oficial de Assistência Técnica VIRUTEX.
A VIRUTEX reserva para si o direito de poder modi-
ficar os seus productos, sin a necessidade de aviso
prévio.
