Virutex FR256N User manual

Fresadora de radiar
Trimmer
Affleureuse
Fräsmaschine
Fresatrice
Fresadora
Фрезер
Frezarka kątowa
FR156N / FR256N
MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
MODE D’ EMPLOI
GEBRAUCHSANWEISUNG
MANUALE D’ISTRUZIONI
MANUAL DE INSTRUÇÕES
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
INSTRUKCJA OBSŁUGI

2


MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
MODE D'EMPLOI
GEBRAUCHSANWEISUNG
MANUALE D'ISTRUZIONI
MANUAL DE INSTRUÇÕES
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
INSTRUKCJA OBSŁUGI página/page
Seite/pagina
страница/strona
Fig. 2
Fig. 1
Fig. 3 Fig. 4
ESPAÑOL Fresadora de radiar FR156N/FR256N 4
ENGLISH FR156N/FR256N Trimmer 7
FRANÇAIS Affleureuse FR156N/FR256N 9
DEUTSCH Främaschine FR156N/FR256N 12
ITALIANO Fresatrice FR156N/FR256N 15
PORTUGUÉS Fresadora FR156N/FR256N 17
РУССКИЙ Фрезер FR156N/FR256N 20
POLSKI Frezarka kątowa FR156N/FR256N 23
B

3
Fig. 5 Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 10

4
ESPAÑOL
FRESADORA DE RADIAR FR156N/FR256N
Importante
Antes de utilizar la máquina lea atenta-
menteésteMANUALDEINSTRUCCIONES
y el FOLLETO DE INSTRUCCIONES GENE-
RALES DE SEGURIDAD que se adjunta.
Asegúresedehaberloscomprendidoantes
de empezar a operar con la máquina.
Conserve los dos manuales de instruccio-
nes para posibles consultas posteriores.
1. INSTRUCCIONES DE SEGURIDAD
PARA EL MANEJO DE LA FRESADORA
Lea atentamente el FOLLETO DE INS-
TRUCCIONESGENERALESDESEGURIDAD,
que se adjunta con la documentación de
la máquina.
1.Asegúreseantes deenchufarlamáquina,que latensión
de alimentación se corresponda con la indicada en la
chapa de características.
2. Mantega siempre las manos alejadas del área de corte.
Sujete siempre con seguridad la máquina.
3. Use siempre herramientas originales VIRUTEX. No use
nunca herramientas defectuosas o en mal estado.
4. Utilizar siempre fresas con el diámetro de la caña
adecuado a la pinza a utilizar y adaptadas a la velocidad
de la herramienta.
Desconectarla máquina de laredeléctrica
antes de proceder a cualquier operación
de manipulación.
5. El pivote freno R (Fig. 8) debe situarse sobre el lado
frontal (no en el contorno) del rodamiento de la fresa.
2. CARACTERÍSTICAS TÉCNICAS
Potencia absorbida.......................................................750 W
Revoluciones..........................................14000-30000/min-1
Diámetro pinza..............................................................8 mm
Peso.....................................................................................1,6 Kg
Nivel de Presión acústica Ponderado A..................88 dBA
NiveldePotencia acústicaPonderada A....................99dBA
Incertidumbre de la medición.............................K = 3 dBA
¡Usar protectores auditivos!
Nivel total de emisión de vibraciones..............ah: 2,6 m/s2
Incertidumbredela medición.................................K:1,5 m/s2
3. EQUIPO ESTANDAR
En el interior de la caja de embalaje, Ud. encontrará los
elementos siguientes:
Modelo FR156N
Fresadora FR156N equipada con:
• Cabezal de perfilar redondo (V3) 5646365. Montado
• Fresa radio 3 c/Rdto. M.D. 1140106.
• Llave e/c: 11 mm para eje motor.
• Llave e/c: 19 mm para tuerca fijación pinza.
• Bases del cabezal de diámetro de paso 26 y 30.
Modelo FR256N Set
Fresadora FR156N equipada con:
Fig. 11

5
• Cabezal de perfilar CA56U 5600060. Montado
• Accesorio para perfilar esquinas 5646343.
• Cabezal de perfilar redondo (V3) 5646365.
• Fresa radio 2 c/Rdto. M.D. 1140123.
• Llave e/c: 11 mm para eje motor.
• Llave e/c: 19 mm para tuerca fijación pinza.
• Bases del cabezal de diámetro de paso 26 y 30.
4. DESCRIPCIÓN GENERAL DE
LA FRESADORA FR156N
La función principal de la máquina es el acabado de
cantos de PVC, melamínicos, madera, etc. Los cuales
pueden ser rectos con ángulo o curvos en función de la
fresaa utilizar. Tambiénse pueden realizaracabados con
forma con los diferentes tipos de fresas c/rdto. VIRUTEX.
La máquina va equipada con toma de aspiración, por
la que puede conectarse, mediante el acoplamiento
aspiradorestándar (Ref.6446073)a nuestrosaspiradores
AS182K, AS282K o a cualquier aspirador industrial.
La toma de aspiración lleva incorporado un pivote freno
R (Fig. 8) con muelle cuya misión es frenar el aro exterior
del rodamiento, evitando que gire solidariamente con
la fresa y de esta forma pueda dañar la superficie del
panel al colocar la fresadora en posición de trabajo.
5. REGULACIONES
Desconectela máquina de la red eléctrica
antes de realizar cualquier operación de
manipulación.
Para ajustar la salida de la fresa aflojar el pomo B del
cabezal y girar la máquina según convenga subir o bajar
hasta conseguir la salida deseada de la fresa. Volver a
fijar el pomo B (Fig. 3).
6. PUESTA EN MARCHA
Para la puesta en marcha de la máquina presionar hacia
delante sobre el pulsador E (Fig. 1) el cual se quedará
enclavado en posición de marcha. Para parar la máquina
presionar simplemente sobre la parte trasera del pulsador
y este reformara automáticamente a su posición de reposo.
La regulación electrónica permite trabajar a la velocidad
idónea para cada tipo de trabajo y fresa a utilizar. Para
ello actuar sobre el botón K (Fig. 2).
7. CAMBIO DE FRESA

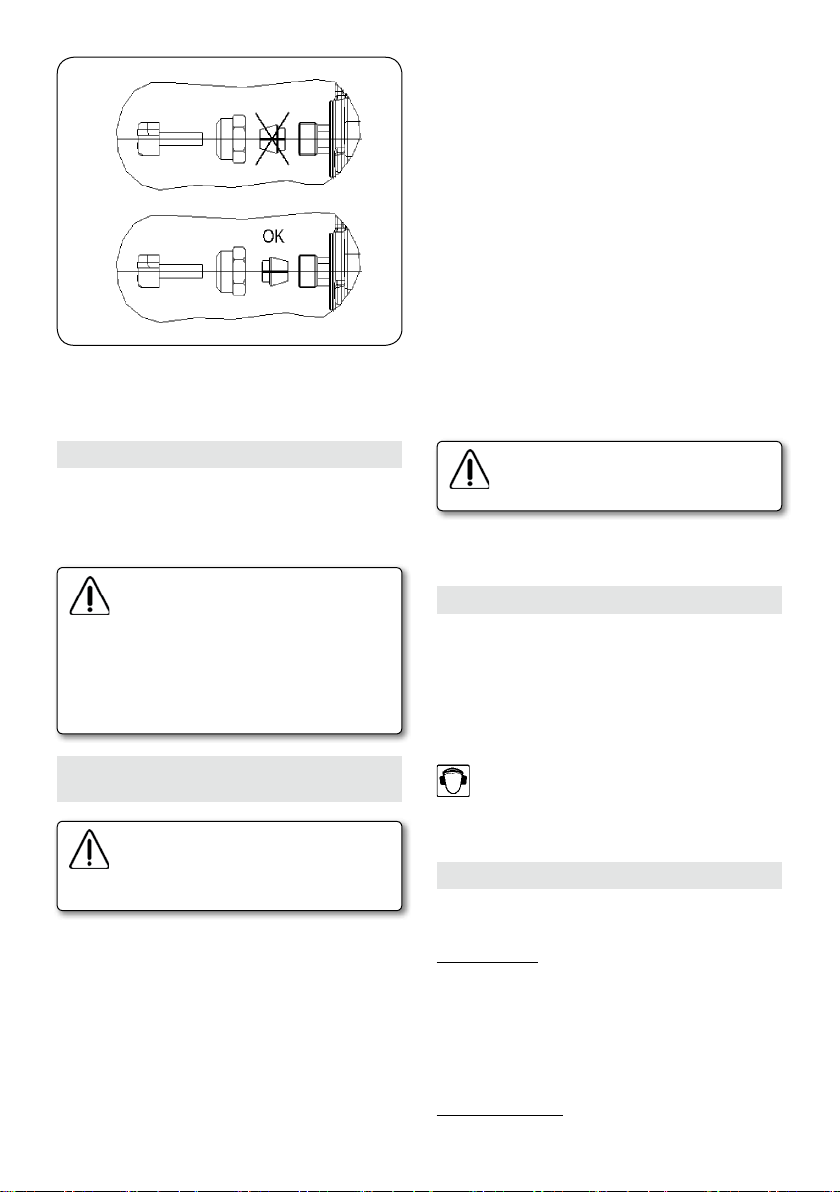

Asegúrese de montar la pinza portafresas
en la posición correcta, de lo contrario
podrían producirse vibraciones o incluso
el desprendimiento de la misma de su
sujeción (Fig. 11).
Desconectelamáquina de la red eléctrica,
antes de realizar esta operación.
Aflojar el pomo B (Fig. 3) y extraer el cabezal.
Para cambiar la fresa (Fig. 4), bloquee el eje motor,
mediante la llave C, desenrosque la tuerca con la llave
D y extraiga la fresa.
Introduzca la nueva fresa hasta el fondo de su aloja-
miento y apriete ésta de nuevo con la ayuda de las llaves
de servicio, posteriormente vuelva a colocar el cabezal
en su posición.
Compruebe que el diámetro de la pinza
corresponde con el de la caña de la fresa
que se va a utilizar.
No trabaje nunca con la máquina sin
colocar previamente el cabezal.
8. CAMBIO DE LA BASE DEL CABEZAL
Desconecte la máquina de la red eléctrica,
antes de realizar ésta operación.
La máquina viene montada con la base de diámetro
paso 20 para fresas de radio 3. Cuándo se trabaje
con la fresa de radio 6 se tendrá que montar la base
de diámetro de paso 26, del mismo modo cuándo se
trabaje con la fresa de radio 8 se tendrá que montar
la base de diámetro de paso 30. Para el cambio de la
base M es necesario extraer primeramente la toma de
aspiración L, desenroscando el pomo N (Fig. 7). Una vez
desmontada la toma L, desenroscar los tornillos P para
extraer la base M y montar la base adecuada a la fresa
que vaya a utilizarse.
A continuación montar la toma de aspiración L,
roscando del pomo N.
9. PERFILADO DE ESQUINAS
El accesorio Soporte 5646343 inluido en el FR256N,
permite perfilar las esquinas del tablero con la misma
máquina. (Fig. 10)
10. MANTENIMIENTO DE
ESCOBILLAS Y COLECTOR
Desconectelamáquina de la red eléctrica,
antes de efectuar cualquier operación de
mantenimiento.

6
Quitarlostornillos F(Fig. 5)que sujetanlastapas laterales
y separar ambas.
Extraer los portaescobillas I (Fig. 6) con la ayuda de un
pequeño destornillador H, haciendo palanca sobre una
de las pestañas laterales de portaescobillas.
Desplazar hacia atrás el extremo del muelle J. Retenerlo
en esta posición para extraer la escobilla y sustituirla
por una nueva original Virutex. Colocar de nuevo el
portaescobillas y procurando que asiente firmemente
en la carcasa y que cada una de las escobillas presionen
suavemente sobre el colector.
Montar las tapas G con sus correspondientes tornillos,
asegurándose de no pellizcar ningún cable en el en-
samblaje de ambas.
Es aconsejable que se tenga en marcha durante unos 15
minutos la máquina una vez cambiadas las escobillas.
Si el colector presenta quemaduras o resaltes, se reco-
mienda hacerlo reparar en un servicio técnico VIRUTEX.
Mantenga siempre el cable y el enchufe en buenas
condiciones de servicio.
11. ACCESORIOS OPCIONALES
1140123 Fresa de radio 2 mm c/rdto. M.D.
1140106 Fresa de radio 3 mm c/rdto. M.D.
1140109 Fresa de radio 6 mm c/rdto. M.D.
1140110 Fresa de radio 8 mm c/rdto. M.D.
1222084 Pinza Ø 6 mm
1222024 Pinza Ø 8 mm
1222085 Pinza Ø 6,35 mm (1/4")
5600060 Cabezal CA56U. Permite disponer de una gran
superficie de apoyo sobre la pieza, en el fresado de
cantos horizontales, tanto de piezas rectas, redondas
o con forma, dándole una gran estabilidad, precisión y
comodidad al trabajo de perfilado. (Fig. 9).
El cabezal CA56U se monta y se regula del mismo modo
que el cabezal de fresar propio de la Fresadora FR156N,
que se ha explicado en éste manual.
6446073 Acoplamiento aspiración estándar 3,5 m.
1746245 Acoplamiento aspiración estándar 5 m.
12. NIVEL DE RUIDOS
Los niveles de ruido y vibraciones de esta herramienta
eléctrica han sido medidos de acuerdo con la Norma
EuropeaEN60745-2-17 yEN60745-1 ysirvencomo base
de comparación con máquinas de semejante aplicación.
El nivel de vibraciones indicado ha sido determinado
para las aplicaciones principales de la herramienta,
y puede ser utilizado como valor de partida para la
evaluación de la exposición al riesgo de las vibraciones.
Sin embargo, el nivel de vibraciones puede llegar a ser
muy diferente al valor declarado en otras condiciones
de aplicación, con otros útiles de trabajo o con un
mantenimiento insuficiente de la herramienta eléctrica
y sus útiles, pudiendo llegar a resultar un valor mucho
más elevado debido a su ciclo de trabajo y modo de uso
de la herramienta eléctrica.
Por tanto, es necesario fijar medidas de seguridad de
protección al usuario contra el efecto de las vibraciones,
como pueden ser mantener la herramienta y útiles de
trabajo en perfecto estado y la organización de los
tiempos de los ciclos de trabajo (tales como tiempos
de marcha con la herramienta bajo carga, y tiempos de
marcha de la herramienta en vacío y sin ser utilizada
realmente ya que la reducción de estos últimos puede
disminuirdeformasustancial elvalortotal deexposición).
13. GARANTIA
Todas las máquinas electroportátiles VIRUTEX, tienen
una garantia válida de 12 meses a partir del día de su
suministro,quedandoexcluidas todaslasmanipulaciones
o daños ocasionados por manejos inadecuados o por
desgaste natural de la máquina.
Para cualquier reparación, dirigirse al servicio oficial de
asistencia técnica VIRUTEX, S.A.
14. RECICLAJE DE LAS
HERRAMIENTAS ELÉCTRICAS
Nunca tire la herramienta eléctrica con el resto de resi-
duos domésticos. Recicle las herramientas, accesorios y
embalajes de forma respetuosa con el medio ambiente.
Respete la normativa vigente de su país.
Aplicable en la Unión Europea y en países europeos
con sistemas de recogida selectiva de residuos:
La presencia de esta marca en el producto o en el
material informativo que lo acompaña, indica que al
finalizar su vida útil no deberá eliminarse junto con
otros residuos domésticos.
Conformea laDirectiva Europea2002/96/CElos usuarios
puedencontactarcon elestablecimientodondeadquirie-
ronelproducto, ocon lasautoridadeslocales pertinentes,
para informarse sobre cómo y dónde pueden llevarlo
para que sea sometido a un reciclaje ecológico y seguro.
VIRUTEXse reservaelderecho demodificar susproductos
sin previo aviso.

7
ENGLISH
FR156N/FR256N TRIMMER
Important
Read these OPERATING INSTRUCTIONS
and the attached GENERAL SAFETY
INSTRUCTIONS LEAFLET carefully before
using the machine. Make sure you have
understood them before operating the
machine for the first time.
Keep both sets of instructions for any
future queries.
1. SAFETY INSTRUCTIONS
FOR THE TRIMMER USE
Carefully read the GENERAL SAFETY
INSTRUCTION LEAFLET enclosed with the
machine documents.
1. Supply voltage must be the same as that indicated
on the specifications plate.
2. Keep hands away from the cutting area. Hold firmly
the machine when working.
3. Use always Virutex original bits. Never use malformed
or broken bits.
4. Always use bits with the correct size of shank for the
chuck being used and adjust the velocity of the tool.
Unplug the machine from the electrical
outlet before carrying out any handling
operations.
5. The brake pivot R (Fig. 8) must be placed on the front
(not the edge) of the bit bearing.
2. SPECIFICATIONS
Input power......................................................750 W
No-load speed...........................14000-30000/min-1
Chuck collet................................................8 mm
Weight........................................................1,6 Kg
Weighted equivalent continuous
acousticpressurelevel A..................................................88dBA
AcousticpowerlevelA.......................................................99 dBA
Uncertainty...................................................................K= 3dbA
Wear ear protection!
Vibrationtotalvalues.................................................ah:2.6m/s2
Uncertainty....................................................................K:1.5m/s2
3. STANDARD EQUIPMENT
Inside the box you will find the following items:
Model FR156N
Trimmer FR156N fitted with:
• Round trimming head (V3) 5646365. Attached.
• Corner rounding bit 3 with bearing HM 1140106.
• A/f key: 11 mm for the motor shaft.
• A/f key: 19 mm for the chuck collet.
• Head bases with a pitch diameter of 26 and 30.
Model FR256N Set
Trimmer FR156N fitted with:
• Trimming head CA56U 5600060. Attached.
• Corner trimming accessory 5646343.
• Round trimming head (V3) 5646365.
• Corner rounding bit 2 with bearing HM 1140123.
• A/f key: 11 mm for the motor shaft.
• A/f key: 19 mm for the chuck collet.
• Head bases with a pitch diameter of 26 and 30.
4. GENERAL DESCRIPTION
OF THE FR156N TRIMMER
Themain functionof the machineis the finishingof PVC,
melamine and wooden edges. These may be straight and
angled or curved, depending on the bit used. Shaped
finishescanalso beobtained usingdifferent VIRUTEXbits
withbearings. The machine is fitted witha dust collector
connection for attaching our AS182K and AS282K dust
collectors or any other industrial dust collector, using
the standard dust collector attachment (Ref. 6446073).
The dust collector connection incorporates a sprung
brake pivot R (Fig. 8), whose purpose is to slow down
the outer bearing ring, preventing it turning with the
bitand possibly damaging the surface ofthe panel when
placing the trimmer in the working position.
5. ADJUSTMENTS
Unplug the machine from the electrical
outlet before making any adjustments.
To adjust the bit outlet, loosen knob B on the head and
turn the machine as appropriate up or down until the
desired bit outlet is achieved. Fasten knob B in place
again (Fig. 3).
6. STARTING UP THE MACHINE
To start the machine, press button E forward (Fig. 1) to
the on position. To stop the machine, simply press the
back of the switch and it will return to the off position.
The electronic control enables you to work at the ideal
speed for each type of job and bit. Adjust the speed

8
10. MAINTENANCE. CARBON
BRUSHES AND COMMUTATOR
Disconnect the machine from the power
supplybefore any maintenanceoperation.
Remove screws F (Fig. 5) that fasten the side covers and
detach both. Remove the brush-holder I (Fig. 6) with
small screwdriver H, using one of the brush-holder side
tabs to lever it out. Push back the end of spring J. Keep
it in this position to extract the brush and replace it
with a new genuine VIRUTEX brush. Reinsert the brush-
holder, ensuring that it is firmly positioned in the casing
and that each of the brushes exerts a small amount of
pressure on the collector. Re-attach the covers G with
the corresponding screws, making sure that no wires
get caught in the process. Mount the springs and cap
as already indicated above. It is advisable to run the
machine for 15 minutes after changing the brushes.
Should the commutator show burnings or scratches it
is better to resurface it on a lathe at a VIRUTEX service.
Never use abrasive paper to do so. Keep the cable and
socket in good condition.
11. OPTIONAL ACCESSORIES
1140123 2 mm radius bit with bearings. H.M.
1140106 3 mm radius bit with bearings. H.M.
1140109 6 mm radius bit with bearings. H.M.
1140110 8 mm radius bit with bearings. H.M.
1222084 Ø 6 mm collet
1222024 Ø 8 mm collet
1222085 Ø 6.35 mm (1/4”) collet
5600050 CA56U head
Gives you a large support surface on the piece when
routing both horizontal edges and straight, rounded or
shaped parts, resulting in excellent stability, precision
and comfort when shaping (Fig. 9).
The CA56U Head is mounted and adjusted in the same
way as the router header for the FR156N Router, as
shown in this manual.
6446073 Standard dust collector attachment 3.5 m
1746245 Standard dust collector attachment 5 m
12. NOISE LEVEL
The noise and vibration levels of this device have been
measured in accordance with European standard EN
60745-2-17andEN 60745-1andserveas abasisfor com-
parison with other machines with similar applications.
The indicated vibration level has been determined for
the device’s main applications and may be used as an
initial value for evaluating the risk presented by expo-
sure to vibrations. However, vibrations may reach levels
that are quite different from the declared value under
using button K (Fig. 2).
7. CHANGING THE BIT
Make sure you place the chuck collet in
thecorrectposition,otherwise vibrations
may occur or the part itself my come
loose (Fig. 11).
Disconnect the machine from the power
supply before this operation.
Loosen knob B (Fig. 3) and remove the head. To change
thebit (Fig.4),block themotor shaftusing keyC, unscrew
the chuck with key D and remove the bit.
Insert the new bit into the housing and hold it in place
using the service keys, then fit the head back in position.
Make sure that the collet diameter mat-
ches the shank of the bit to be used.
Never use the machine without fitting
the head first.
8. CHANGE OF THE TRIMMING HEAD BASE
Disconnect the machine from the
power supply before this operation.
The machine is delivered from factory with the
trimming head base d.20 for bits of 3 mm radius. When
working with a bit 6 mm radius it will be necessary
to change this base for the one d.26. If a bit 8 mm
radius is used the standard base must be replaced for
the one d.30. Both extra bases are included as standard
equipment with the machine.
To change base M, first remove the dust collector
connection L, by unscrewing knob N (Fig. 7). Once
connection L has been removed, unfasten screws P to
remove base M and fit the appropriate base for the
bit you are going to use. Next, fit the dust collector
connection L by screwing in knob N.
9. TRIMMING CORNERS
The support accessory 5646343 included with FR256N
enables the corners of boards to be trimmed with the
same tool. (Fig. 10)

9
other application conditions, with other tools or with
insufficient maintenance of the electrical device or its
accessories, reaching a much higher value as a result
of the work cycle or the manner in which the electrical
device is used.
Therefore, it is necessary to establish safety measures
to protect the user from the effects of vibrations, such
as maintaining both the device and its tools in perfect
condition and organising the duration of work cycles
(such as operating times when the machine is subjected
toloads,andoperating timeswhenworking withno-load,
in effect, not in use, as reducing the latter may have a
considerable effect upon the overall exposure value).
13. WARRANTY
All VIRUTEX power tools are guaranteed for 12 months
fromthe date of purchase, excluding any damage which
is a result of incorrect use or of natural wear and tear
on the machine. All repairs should be carried out by the
official VIRUTEX technical assistance service.
14. RECYCLING ELECTRICAL EQUIPMENT
Neverdisposeof electricalequipmentwithdomestic was-
te.Recycleequipment, accessoriesandpackaging inways
that minimise any adverse effect on the environment.
Comply with the current regulations in your country.
Applicable in the European Union and in European
countries with selective waste collection systems:
If this symbol appears on the product or in the accom-
panying information, at the end of the product's useful
lifeit mustnot bedisposedof withother domesticwaste.
Inaccordancewith EuropeanDirective 2002/96/EC,users
maycontactthe establishmentwherethey purchasedthe
productor the relevant local authority tofind out where
and how they can take the product for environmentally
friendly and safe recycling.
VIRUTEX reserves the right to modify its products wi-
thout prior notice.
FRANÇAIS
AFFLEUREUSE FR156N/FR256N
Important
Avant d'utiliser la machine, lisez attenti-
vementce MANUELD'INSTRUCTIONSet la
BROCHURED'INSTRUCTIONS GÉNÉRALES
DE SÉCURITÉ qui vous sont fournis avec
cette machine. Assurez-vous de bien
avoir tout compris avant de commencer
à travailler sur la machine.
Gardez toujours ces deux manuels
d'instructions à portée de la main pour
pouvoir les consulter, en cas de besoin.
1. INSTRUCTIONS DE SECURITE
POUR L'UTILISATION DE L'AFFLEUREUSE
Lire attentivement la BROCHURE DES
INSTRUCTIONSGENERALESDE SECURITE
qui est jointe à la documentation de la
machine.
1. La tension d'alimentation doit correspondre aux indi-
cations de la plaque de caractéristiques de la machine.
2. Ne pas introduire les mains dans la zone de coupe.
Prennez la machine avec securité.
3. Utiliser fraises originales VIRUTEX. Ne jamais utiliser
des fraises damagées.
4. Toujours utiliser des fraises avec un diamètre de tige
adapté à la pince porte-fraise utilisée et à la vitesse
de l'outil.
Débrancher la machine du secteur
avant de réaliser toute opération de
manipulation.
5. Le pivot frein R (Fig. 8) doit être situé sur le côté
frontal (pas sur le contour) du roulement de la fraise.
2. CARACTERISTIQUES
Puissance........................................................................750 W
Vitesseà vide...........................................14000-30000/min-1
Diametre pince.................................................................8 mm
Poids........................................................................1,6 Kg
Niveau de pression acoustique
continuéquivalentpondéréA..........................................88dBA
Niveaudepuissance acoustiqueA................................99dBA
Incertitude.....................................................................K=3 dbA

10
Porter une protection acoustique!
Valeurstotalesdesvibrations..................................ah: 2,6m/s2
Incertitude..................................................................K:1,5m/s2
3. EQUIPEMENT STANDARD
Dans la boîte d'emballage, se trouvent les éléments
suivants:
Modèle FR156N
Affleureuse FR156N équipée des éléments suivants:
• Tête d’affleurage de chants arrondis (V3) 5646365.
Élément monté
• Fraise à rayon 3 avec roulement M.D. 1140106.
• Clé o/c: 11 mm pour arbre moteur.
• Clé o/c: 19 mm pour écrou fixation pince.
• Bases de la tête diamètre de passage 26 et 30.
Modèle FR256N Set
Affleureuse FR156N équipée des éléments suivants:
• Tête d’affleurage CA56U 5600060. Élément monté
• Accessoire pour affleurer les coins 5646343.
• Tête d’affleurage de chants arrondis (V3) 5646365.
• Fraise à rayon 2 avec roulement M.D. 1140123.
• Clé o/c: 11 mm pour arbre moteur.
• Clé o/c: 19 mm pour écrou fixation pince.
• Bases de la tête diamètre de passage 26 et 30.
4. DESCRIPTION GÉNÉRALE
DE L'AFFLEUREUSE FR156N
Cette machine est principalement conçue pour
l'affleurage des chants de PVC, mélaminés, de bois,
etc. Ceux-ci peuvent être en angle droit ou courbes en
fonction de la fraise à utiliser. Il peut également être
réalisé des affleurages en forme avec les différents types
de fraises à roulement. VIRUTEX. La machine est équipée
d'uneprised'aspirationpermettant delabrancher, avecle
kitaspirationstandard (Réf.6446073),surnos aspirateurs
AS182K, AS282K ou tout autre aspirateur industriel
La prise d’aspiration incorpore un pivot frein R (Fig. 8)
avec un ressort ayant pour mission de freiner l’anneau
extérieur du roulement, en évitant qu’il tourne solidai-
rement avec la fraise et qu’il endommage la surface du
panneau en plaçant l’affleureuse en position de travail.
5. RÉGLAGES
Débrancher la machine du secteur
avant de réaliser toute opération de
manipulation.
Pour ajuster la sortie de la fraise, desserrer le bouton B
de la tête et faire pivoter la machine comme souhaité,
monterou descendre jusqu’à obtenir lasortie de la fraise
voulue. Fixer de nouveau le bouton B (Fig. 3).
6. MISE EN MARCHE
Pourmettreen marchelamachine, pousserversl'avant le
bouton E (Fig. 1), qui restera fixé sur la position marche.
Pour arrêter la machine, il suffit d'appuyer sur la partie
arrière du bouton et il reviendra automatiquement à sa
position de repos.
Le réglage électronique permet de travailler à la vitesse
qui convient à chaque type de travail et de fraise à
utiliser. Pour ce faire, appuyer sur le bouton K (Fig. 2).
7. CHANGEMENT DE LA FRAISE
Assurez vous de bien monter la pince
porte-fraise dans la position correcte,
sinon cela pourrait entraîner des vibrations
ou même le détachement de celui-ci de
son support (Fig. 11).
Débrancher la machine du secteur,
avant de réaliser cette opération.
Desserrer le bouton B (Fig. 3) et retirer la tête. Pour
changer la fraise (Fig. 4), bloquer l'arbre moteur avec
la clé C, dévisser l'écrou avec la clé D et retirer la fraise.
Introduire la nouvelle fraise au fond de son logement
et la resserrer avec les clés de service, puis remettre la
tête dans sa position.
Vérifier si le diamètre de la pince corres-
pondàcelui de la tige de la fraiseàutiliser.
Nejamaistravailler avec la machine avant
d'avoir installé la tête.
8. CHANGEMENT DE LA BASE DE LA TÊTE
Débrancher la machine du secteur,
avant de réaliser cette opération.
D'origine la machine est montée avec la base d'un
diamètre de passage de 20 pour des fraises à rayon
3. Quand on travaille avec la fraise à rayon 6, il faut
monter la base d'un diamètre de passage de 26, de
même si on travaille avec la fraise à rayon 8, il faut
monter la base d'un diamètre de passage de 30.
Pour changer la base M, il faut tout d'abord retirer

11
la prise d'aspiration L, en dévissant le bouton N (Fig.
7). Après avoir démonté la prise L, dévisser les vis P
pour retirer la base M et monter la base adaptée à la
fraise à utiliser. Monter ensuite la prise d'aspiration L,
en vissant le bouton N.
9. AFFLEURAGE DE COINS
L’accessoire «support 5646343», fourni avec le modèle
FR256N, permet d'affleurer les coins du panneau avec
la même machine (Fig. 10).
10. ENTRETIEN. BALAIS ET COLLECTEUR
Débrancher la machine du resseau
éléctrique avant de toute opération
d'entretien.
Retirer les vis F (Fig. 5) qui fixent les couvercles latéraux
et les séparer. Retirer les porte-balais I (Fig. 6) à l'aide
d'un petit tournevis H, en faisant levier sur l'une des lan-
guettes latérales du porte-balais. Déplacer vers l'arrière
l'extrémité du ressort J. Le retenir dans cette position
pour extraire le balai et le remplacer par un balai neuf
d'origine Virutex. Remettre le porte-balais en place en
prenant soin de bien l'asseoir dans la carcasse, pour que
chaquebalai exerce une pression doucesur le collecteur.
Monter les couvercles G avec les vis correspondantes, en
s'assurant de ne pas pincer de câble lors de l'assemblage
des deux couvercles. Remonter comme indiqué. Après
changer les balais il est conseillé de mettre la machine
en marche pour environ 15 min.
Si le collecteur présente des signes de brûlure ou des
irregularités, le faire réparer au tour dans un service
technique VIRUTEX. Ne jamais utiliser du papier abrasif
pour cette opération.
Conserverle câble etla prise dansdes bonnes conditions.
11. ACCESSOIRES OPTIONNELS
1140123 Fraise carbure r:2 mm à roulement
1140106 Fraise carbure r:3 mm à roulement
1140109 Fraise carbure r:6 mm à roulement
1140110 Fraise carbure r:8 mm à roulement
1222084 Pince Ø 6 mm
1222024 Pince Ø 8 mm
1222085 Pince Ø 6,35 mm (1/4”)
5600060 Tête CA56U
Permet d’avoir une grande surface d’appui sur la pièce
lors de l’affleurage de chants horizontaux, sur des pièces
droites, arrondies ou ayant d’autres formes, tout en
conférant une grande stabilité, précision et confort à
l’affleurage (Fig. 9).
Le montage et le réglage de la tête CA56U s’effectuent
de la même manière que pour la tête de fraisage de
l’affleureuse FR156N, dont l’explication se trouve dans
ce manuel.
6446073 Kit d'aspiration standard 3,5 m
1746245 Kit d'aspiration standard 5 m
12. NIVEAU SONORE
Les niveaux de bruit et de vibrations de cet appareil
électrique ont été mesurés conformément à la norme
européenne EN 60745-2-17 et EN 60745-1 et font
office de base de comparaison avec des machines aux
applications semblables.
Le niveau de vibrations indiqué a été déterminé pour
les principales applications de l’appareil, et il peut être
pris comme valeur de base pour l’évaluation du risque
lié à l’exposition aux vibrations. Toutefois, dans d’autres
conditions d’application, avec d’autres outils de travail
ou lorsque l’entretien de l’appareil électrique et de
ses outils est insuffisant, il peut arriver que le niveau
de vibrations soit très différent de la valeur déclarée,
voire même beaucoup plus élevé en raison du cycle de
travail et du mode d'utilisation de l'appareil électrique.
Il est donc nécessaire de fixer des mesures de sécurité
pourprotégerl'utilisateur contreleseffets desvibrations,
notamment garder l’appareil et les outils de travail en
parfait état et organiser les temps des cycles de travail
(temps de fonctionnement avec l’appareil en service,
tempsde fonctionnementavecl’appareil àvide, sansêtre
utilisé réellement), car la diminution de ces temps peut
réduire substantiellement la valeur totale d’exposition.
13. GARANTIE
Tous les machines électro-portatives VIRUTEX ont une
garantie valable 12 mois à partir de la date d'achat, en
étant exclus toutes manipulations ou dommages causés
par des maniements inadéquats ou par l'usure naturelle
delamachine. Pourtouteréparation,s'adresser auservice
officiel d'assistance technique VIRUTEX.
14. RECYCLAGE DES OUTILS ÉLECTRIQUES
Ne jetez jamais un outil électrique avec le reste des dé-
chets ménagers. Recyclez les outils, les accessoires et les
emballages dans le respect de l'environnement. Veuillez
respecter la réglementation en vigueur dans votre pays.
Applicableau sein de l'UnionEuropéenneet dans lespays
européens dotés de centres de tri sélectif des déchets:
Ce symbole présent sur le produit ou sur la documen-
tation informative qui l'accompagne, indique qu'en fin
de vie, ce produit ne doit en aucun cas être éliminé avec
le reste des déchets ménagers.

12
5. Der Bremsstift R (Abb. 8) muss sich auf der Stirnseite
des Lagers der Fräse (nicht am Umfang) befinden.
2. TECHNISCHE DATEN
Leistung..............................................................................750W
Umgerechnetes.....................................................akustisches
Umdrehungen.....................................14000-30000/min-1
Spannzange........................................................................8mm
Gewicht..............................................................................1,6 Kg
GewichteterakustischerDauerdruckpegelA.............88dBA
AkustischerDruckpegelA..............................................99 dBA
Unsicherheit..................................................................K=3 dBA
Gehörschutz tragen!
Schwingungsgesamtwerte....................................ah:2,6 m/s2
Unsicherheit.............................................................K= 1,5m/s2
3. STANDARDAUSFÜHRUNG
In der Verpackung finden Sie folgende Bestandteile:
Modell FR156N
Fräsmaschine FR156N, ausgestattet mit:
• Fräskopf für Rundprofile(V3) 5646365, montiert.
• Fräse Radius 3 mit Lager HM 1140106.
• Schraubenschlüssel, SW 11 mm für die Antriebswelle
• Schraubenschlüssel, SW 19 mm für die Spannfutter
befestigungsmutter.
• Auflagen des Fräskopfes für Arbeitsdurchmesser 26
und 30.
Modell FR256N Set
Fräsmaschine FR156N, ausgestattet mit:
• Profilfräskopf CA56U 5600060, montiert.
• Eckenfräszubehör 5646343.
• Fräskopf für Rundprofile (V3) 5646365.
• Fräse Radius 2 mit Lager HM 1140123.
• Schraubenschlüssel, SW 11 mm für die Antriebswelle
• Schraubenschlüssel, SW 19 mm für die
Spannfutterbefestigungsmutter.
• Auflagen des Fräskopfes für Arbeitsdurchmesser 26
und 30.
4. BESCHREIBUNG DER
FRÄSMASCHINE FR156N
Die Hauptfunktion der Maschine ist das Abschleifen
von Kanten aus PVC, Melamin oder Holz. Je nach
verwendeter Fräse können gerade, abgewinkelte oder
bogenförmige Kanten bearbeitet werden. Mit Hilfe
der verschiedenen VIRUTEX-c/rdto-Fräsen können
außerdem Formen gefräst werden. Die Fräsmaschine
ist mit einer Absaugöffnung ausgestattet und kann mit
dem Standardabsauganschluss (Artikel-Nr. 6446073)
an die Virutex-Staubsauger AS182K und AS282K oder
Conformément à la directive européenne 2002/96/CE,
tout utilisateur peut contacter l'établissement dans
lequel il a acheté le produit, ou les autorités locales
compétentes,pourse renseignersur lafaçond’éliminer le
produit et le lieu où il doit être déposé pour être soumis
à un recyclage écologique, en toute sécurité.
VIRUTEX se réserve le droit de modifier ses produits
sans avis préalable.
DEUTSCH
KANTENFRÄSE FR156N/FR256N
Achtung!
Wichtiger Hinweis: Lesen Sie bitte vor
Benutzung der Maschine die beiliegen-
de GEBRAUCHSANWEISUNG und die
ALLGEMEINEN SICHERHEITSHINWEISE
sorgfältig durch.
Stellen Sie sicher, dass Sie sowohl die
Gebrauchsanweisung als auch die alle-
gemeinenSicherheitshinweise verstanden
haben, bevor Sie die Maschine bedienen.
BewahrenSiebeideGebrauchsanweisun-
gen zum späteren Nachschlagen auf.
1. SICHERHEITSHINWEISE FÜR DIE
BEDIENUNG DER KANTENFRÄSE
Lesen Sie bitte aufmerksam die BROSCHÜRE
ÜBER ALLGEMEINE SICHERHEITSHINWEISE,
die Sie zusammen mit den Unterlagen der
Mäschine erhalten haben.
1. Bevor Sie die Maschine anstellen, versichern Sie sich,
dass Versorgungsspannung der auf dem Typenschild
angegebenen entspricht.
2. Bringen Sie Ihre Hände nie in die Nähe der
Schnittfläche. Halten Sie die Maschine immer gut fest.
3. Verwenden Sie immer Original-VIRUTEX-Werkzeuge.
Verwenden Sie nie fehlerhafte Werkzeuge oder solche,
die in einem schlechten Zustand sind.
4. Verwenden Sie immer Fräsen mit einem
Schaftdurchmesser, der zu der verwendeten Halterung
und zur Geschwindigkeit des Werkzeugs paßt.
Ziehen Sie vor der Durchführung von
Arbeiten an der Maschine immer den
Netzstecker.

13
an andere Industriestaubsauger angeschlossen werden.
Die Ansaugöffnung verfügt über einen Bremsstift
R (Abb. 8) mit Feder, dessen Aufgabe es ist, den
Außenring des Lagers zu bremsen. So wird vermieden,
dass dieser sich zusammen mit der Fräse dreht und
beim Aufsetzen der Fräse in Arbeitsposition die
Oberfläche beschädigt.
5. EINSTELLUNG
Ziehen Sie vor der Durchführung
von Arbeiten an der Maschine den
Netzstecker der Maschine!
Um den Überstand der Fräse einzustellen, lösen Sie den
Knopf B am Fräskopf und drehen Sie die Maschine je
nach Bedarf nach oben oder nach unten, bis Sie den
gewünschten Überstand erzielen. Ziehen Sie den Knopf
B wieder an (Abb. 3).
6. INBETRIEBNAHME
Zur Inbetriebnahme der Maschine drücken Sie den
Druckschalter E (Abb. 1) nach vorne, sodass dieser in
der Betriebsposition einrastet. Zum Ausschalten des
Geräts drücken Sie einfach hinten auf den Schalter;
dieser rastet automatisch in Ruhestellung ein.
Durch den elektronischen Geschwindigkeitsregler kann
die Arbeitsgeschwindigkeit an die jeweilige Oberfläche
und die verwendete Fräse angepasst werden. Betätigen
Sie zu diesem Zweck die Taste K (Abb. 2).
7. AUSWECHSELN DER FRÄSE
Stellen Sie zur Vermeidung von Vibrationen
und der Lösung des Spannfutters aus seiner
Befestigung sicher, dass das Spannfutter
der Fräse gut sitzt und in der richtigen
Position eingebaut ist (Abb. 11).
Ziehen Sie den Netzstecker, bevor
Sie diesen Eingriff an der Maschine
durchführen.
Lösen Sie den Griff B (Abb. 3), und nehmen Sie das
Kopfstück ab. Zum Austauschen der Fräse (Abb. 4)
arretieren Sie die Antriebswelle mit dem Schlüssel C.
Dann schrauben Sie die Mutter mit dem Schlüssel D
auf und nehmen die Fräse ab. Setzen Sie die neue Fräse
bis zum Anschlag in die Aufnahme ein, und ziehen Sie
diese mit Hilfe der beiden Bedienungsschlüssel fest.
Anschließend bringen Sie das Kopfstück wieder an.
Überprüfen Sie, ob das Spannfutter zum
Schaft der verwendeten Fräse passt.
Arbeiten Sie nie mit abgenommenem
Kopfstück.
8. AUSWECHSELN DER AUFLAGE
DES FRÄSKOPFS
Ziehen Sie den Netzstecker, bevor Sie
diesen Eingriff an der Maschine dur-
chführen.
Die Maschine wird werkseitig mit einer Auflage mit
Arbeitsdurchmesser 20 für Fräsen mit Radius 3 ausge-
liefert. Wenn mit einer Fräse Radius 6 gearbeitet werden
soll, so ist die Auflage mit Arbeitsdurchmesser 26 zu
montieren. Bei Verwendung einer Fräse Radius 8 ist die
Auflage mit Arbeitsdurchmesser 30 einzusetzen.
Vor dem Austauschen der Auflage M ist der Griff N auf-
zuschrauben und die Absaugöffnung L abzunehmen (Abb.
7). Nach Entfernung des Absaugstutzens L drehen Sie die
Schrauben P heraus, nehmen die Auflage M ab und bauen
die zur verwendeten Fräse passende Auflage ein.
Anschließend bauen Sie den Absaugstutzen L durch
Drehen am Griff N wieder an.
9. ECKENFRÄSEN
DiealsZubehörzum LieferumfangderFR256Ngehörende
Halterung 5646343 ermöglicht das Fräsen der Ecken der
Platte mit der gleichen Maschine (Abb. 10).
10. WARTUNG DER BÜRSTEN
UND DES SCHLEIFRINGS
Vor dieser Arbeit den Netzstecker
ziehen.
Drehen Sie die Schrauben F (Abb. 5) heraus, mit
denen die Seitenverkleidungen festgeschraubt sind,
und nehmen Sie beide Teile ab. Nehmen Sie die
Kohlebürstenhalter I (Abb. 6) mit Hilfe des kleinen
Schraubenziehers H heraus, indem Sie ihn als Hebel
an eine der seitlichen Falzen des Kohlebürstenhalters
ansetzen. Drücken Sie das Ende der Feder J nach
hinten. Halten Sie sie in dieser Position, um die
Kohlebürste herauszunehmen und durch eine
Original-Virutex-Kohlebürste zu ersetzen. Setzen Sie
den Kohlebürstenhalter wieder ein und achten Sie
darauf, dass er fest im Gehäuse sitzt und die einzelnen

14
Kohlebürsten einen leichten Druck auf den Schleifring
ausüben. Bringen Sie die Verkleidungen G mit den
entsprechenden Schrauben wieder an und achten Sie
darauf, dass dabei kein Kabel eingeklemmt wird.
Setzen Sie alles wie oben beschrieben wieder
zusammen. Nach dem Auswechseln der Bürsten sollte
man die Maschine ca. 15 Minuten lang laufen lassen.
Sollte der Schleifring Brandspuren oder abgesprungene
Stellen aufweisen, lassen Sie ihn beim VIRUTEX-
Kundendiest reparieren.
Sorgen Sie immr für einen guten Betriebszustand von
Kabel und Stecker.
11. OPTIONALES ZUBEHÖR
1140123 Fräse R:2 mm mit HM-Lager
1140106 Fräse R:3 mm mit HM-Lager.
1140109 Fräse R:6 mm mit HM-Lager.
1140110 Fräse R:8 mm mit HM-Lager.
1222084 Spannfutter Ø 6 mm
1222024 Spannfutter Ø 8 mm
1222085 Spannfutter Ø 6,35 mm (1/4”)
5600060 Kopfstück CA56U
Durch dieses Zubehör erhalten Sie beim Fräsen von
waagerechten Kanten eine große Auflagefläche für
Ihr Werkstück. Das gilt für gerade, runde oder anders
geformte Werkstücke. Diese Standfestigkeit ermöglicht
ein präzises und bequemes Profilfräsen (Abb. 9).
Der Fräskopf CA56U wird genauso montiert und
eingestellt wie der Fräskopf der Fräse FR156N, der in
diesem Handbuch beschrieben wird.
6446073 Standard-Absauganschluss 3,5 m
1746245 Standard-Absauganschluss 5 m
12. GERÄUSCH
Die Lärm- und Vibrationswerte dieses Elektrowerkzeugs
wurden in Übereinstimmung mit der europäischen
Norm EN 60745-2-17 und EN 60745-1 gemessen und
dienen als Vergleichsgrundlage bei Maschinen für
ähnliche Anwendungen.
Der angegebene Vibrationspegel wurde für die
wesentlichen Einsatzzwecke des Werkzeugs ermittelt
und kann bei der Beurteilung der Gefahren durch
die Aussetzung unter Vibrationen als Ausgangswert
benutzt werden. Die Vibrationswerte können sich
jedoch unter anderen Einsatzbedingungen, mit anderen
Arbeitswerkzeugen oder bei einer ungenügenden
Wartung des Elektrowerkzeugs oder seiner Werkzeuge
stark vom angegebenen Wert unterscheiden und
aufgrund des Arbeitszyklus und der Einsatzweise des
Elektrowerkzeugs einen bedeutend höheren Wert
aufweisen.
Es ist daher erforderlich, Sicherheitsmaßnahmen zum
Schutz des Anwenders vor den Vibrationen festzulegen.
Dazu können die Aufrechterhaltung des einwandfreien
Zustands des Werkzeugs und der Arbeitsutensilien
sowie die Festlegung der Zeiten der Arbeitszyklen
gehören (wie Laufzeiten des Werkzeugs unter Last und
im Leerlauf, ohne tatsächlich eingesetzt zu werden,
wodurch die Gesamtzeit der Vibrationsauswirkungen
bedeutend verringert werden kann).
13. GARANTIE
Alle Elektrowerkzeuge von VIRUTEX habe eine garantie
von 12 Monaten ab dem Lieferdatum. Hiervon
ausgeschlossen sind alle Eingriffe oder Schäden
aufgrund von unsachgemässen Gebrauch oder
natürlicher Abnutzung des Geräts.
Wenden Sie sich im Falle einer Reparatur immer an den
zugelassenen Kundendiest von VIRUTEX.
14. RECYCELN VON ELEKTROWERKZEUGEN
Entsorgen Sie Elektrowerkzeuge nie zusammen mit den
restlichen Hausabfällen. Recyceln Sie die Werkzeuge,
das Zubehör und die Verpackungen umweltgerecht.
Beachten Sie die geltenden Rechtsvorschriften Ihres
Landes.
Anwendbar in der Europäischen Union und in
Ländern mit Mülltrennsystemen:
Das Vorhandensein dieser Kennzeichnung auf dem
Produkt oder im beiliegenden Informationsmaterial
bedeutet, dass das Produkt nach seiner Nutzungsdauer
nicht zusammen mit anderen Haushaltsabfällen
entsorgt werden darf.
Gemäß der EU-Richtlinie 2002/96/EG können sich die
Nutzer an die Verkaufsstelle, bei der sie das Produkt
erworben haben, oder an die zuständigen örtlichen
Behörden wenden, um in Erfahrung zu bringen, wohin
Sie das Produkt zur umweltgerechten und sicheren
Entsorgung bringen können.
VIRUTEX behält sich das Recht vor, technische Ände-
rungen ohne vorherige Ankündigung vorzunehmen.

15
ITALIANO
RIFILATORE FR156N/FR256N
Importante
Prima di utilizzare la macchina, leggere
attentamente questo MANUALE DI IS-
TRUZIONI e il PROSPETTO DELLE NORME
GENERALI DI SICUREZZA allegato. Non
cominciate a lavorare con la macchina
se non siete sicuri di avere compreso
integralmente il loro contenuto.
Conservare tutti e due i manuali per
eventuali consultazioni successive.
1. ISTRUZIONI DI SICUREZZA
PER L'USO DEL RIFILATORE
Leggere attentamente il fascicole
ISTRUZIONI GENERALI DI SICUREZZA
allegato alla documentazione della
machina.
1. Prima di azionare la macchina, verificare che la
tensione elettrica sia la stessa che è indicata nella
targhetta delle caratteristiche tecniche.
2. Mantenere sempre le mani lontane dalla superficie
di taglio e afferrare la macchina con sicureza.
3. Fare sempre uso di utensili originali VIRUTEX. Non
utilizzare mai utensili difettosi o in cattivo stato.
4. Utilizzare sempre frese con il gambo del diametro
adeguato alla pinza e adattare alla velocità dell'utensile.
Scollegare la macchina della rete
elettrica prima di eseguire qualsiasi
intervento sulla stessa.
5. Il perno freno R (Fig. 8) deve essere situato sul lato
frontale (non sul perimetro) del cuscinetto della fresa.
2. CARATTERISTICHE TECNICHE
Potenza.............................................................................750 W
Velocità a vuoto.....................................14000-30000/min-1
Pinzafresa............................................................................8mm
Peso.....................................................................................1,6 Kg
Livello di pressione acustica continuo equivalente
ponderatoA.......................................................................88dBA
Livellodipotenzaacustica A............................................99dBA
Incertezzadellamisura..................................................K=3dBA
Usare la protezione acustica!
Valoritotalidelleoscillazioni...................................ah:2,6m/s2
Incertezzadellamisura...............................................K:1,5 m/s2
3. DOTAZIONE STANDARD
All'interno della confezione, troverete gli elementi
seguenti:
Modello FR156N
Fresatrice FR156N dotata di:
• Testina rifilatrice per spigoli tondi (V3) 5646365.
Montata
• Fresa a raggio 3 con cuscinetto M.D. 1140106.
• Chiave da: 11 mm per asse motore.
• Chiave da: 19 mm per dado di fissaggio pinza.
• Basi della testa con diametri di passaggio 26 e 30.
Modello FR256N Set
Fresatrice FR156N dotata di:
• Testina rifilatrice CA56U 5600060. Montata
• Accessorio per rifilare angoli 5646343.
• Testina rifilatrice per spigoli tondi (V3) 5646365.
• Fresa a raggio 2 con cuscinetto M.D. 1140123.
• Chiave da: 11 mm per asse motore.
• Chiave da: 19 mm per dado di fissaggio pinza.
• Basi della testa con diametri di passaggio 26 e 30.
4. DESCRIZIONE GENERALE
DELLA FRESATRICE FR156N
La funzione principale della macchina è la rifinitura
di bordi di PVC, melaminici, di legno, ecc. Questi bordi
possono essere diritti, ad angolo o curvi, in funzione
della fresa da utilizzare. Vi si possono realizzare anche
rifiniture di forme diverse con i vari tipi di frese con
cuscinetto VIRUTEX. L'apparecchio è dotato di una presa
d'aspirazione con la quale può essere collegato, tramite
il raccordo di aspirazione standard (cod. 6446073) ai
nostri aspiratori AS182K, AS282K o a qualunque altro
aspiratore industriale.
La presa di aspirazione ha un perno freno R (Fig. 8) con
molla incorporato, il cui compito è quello di frenare
l’anello esterno del cuscinetto evitando che giri solidal-
mente con la fresa e, così facendo, possa danneggiare
la superficie del pannello quando si colloca la fresatrice
in posizione di lavoro.
5. REGOLAZIONI
Scollegare la macchina della rete
elettrica prima di eseguire qualsiasi
intervento sulla stessa.

16
Per regolare l'uscita della fresa allentare il pomello
B della testa e ruotare la macchina sollevandola
o abbassandola, in base all'occorrenza, fino a
raggiungere l'uscita desiderata della fresa. Fissare di
nuovo il pomello B (Fig. 3).
6. MESSA IN FUNZIONE
Per la messa in funzione dell'apparecchio, spingere in
avanti il pulsante E (Fig. 1), che rimarrà bloccato in
posizione di funzionamento. Per spegnere l'apparecchio
basta premere sulla parte posteriore dell'interruttore,
che ritornerà automaticamente in posizione di riposo.
La regolazione elettronica permette di selezionare, in
base al tipo di lavoro e alla fresa da utilizzare, la velocità
più adatta. Per farlo, agire sul pulsante K (Fig. 2).
7. CAMBIO DELLA FRESA
Verificare che la pinza portafrese sia
montata in posizione corretta; in caso
contrario potrebbero verificarsi vibrazioni
e persino il distacco (Fig. 11) .
Disinserirela macchina dallareteelettrica
prima i realizare questa operazione.
Allentare la manopola B (Fig. 3) ed estrarre la testa. Per
sostituire la fresa (Fig. 4), bloccare l'asse motore con la
chiave C, svitare il dado con la chiave D ed estrarre la
fresa. Inserire la nuova fresa fino in fondo alla relativa
sede e stringerla di nuovo con le chiavi in dotazione,
quindi rimettere la testa nella sua posizione.
Controllare che il diametro della pinza
corrisponda a quello del gambo della
fresa da utilizzare.
Non usare mai la macchina prima di
aver rimesso la testa.
8. SOSTITUZIONE DELLA BASE DELLA TESTA
Prima di effettuare questa operazione,
staccare l'apparecchio dalla rete elettrica.
La macchina viene fornita con la base di diametro
passo 20 per frese a raggio 3 già montata. Per lavorare
con la fresa a raggio 6 occorre montare la base di
diametro passo 26; analogamente, se si lavora con la
fresa a raggio 8 occorrerà montare la base di diametro
passo 30.
Per sostituire la base M, per prima cosa è necessario
estrarre la presa di aspirazione L svitando la manopola
N (Fig. 7). Dopo aver smontato la presa L, svitare le viti
P per estrarre la base M e montare la base adeguata
alla fresa da utilizzare.
Quindi, montare la presa di aspirazione L avvitando la
manopola N.
9. RIFILATURA DI ANGOLI
L'accessorio Supporto 5646343 fornito in dotazione
alla FR256N, permette di rifilare gli angoli del pannello
utilizzando la stessa macchina. (Fig. 10)
10. MANUTENZIONE DELLE SPAZZOLE
E DEL COLLETTORE
Prima di esseguire qualsiasi operazione
di manutenzione, disinserire la macchina
dalla rete elettrica.
Svitare le viti F (Fig. 5) di fissaggio dei pannelli laterali e
aprirli. Estrarre i portaspazzole I (Fig. 6) con un piccolo
cacciavite H, facendo leva su uno dei bordi laterali del
portaspazzole. Spostare all'indietro l'estremità della
molla J. Trattenerla in questa posizione per estrarre
la spazzola e sostituirla con una nuova originale
Virutex. Rimontare il portaspazzole, controllando che
sia perfettamente inserito in sede e che ogni singola
spazzola eserciti una leggera pressione sul collettore.
Montare i pannelli G con le relative viti, controllando
di non schiacciare nessun filo elettrico durante
l’assemblaggio.
Rimontare tuto comme si è indicato in precedenza.
Dopo il cambio delle spazzole si consiglia i tenere la
macchina in moto per circa 15 minuti.
Se il collettore pressenta bruciature o rigonfiamenti, si
racomanda di farlo riparare presso un servizio tecnico
VIRUTEX.
Mantenere il cavo elettrico e la spina sempre in buone
condizioni.
11. ACCESSORI OPZIONALI
1140123 Fresa r:2 mm con cuscinetto M.D.
1140106 Fresa r:3 mm con cuscinetto M.D.
1140109 Fresa r:6 mm con cuscinetto M.D.
1140110 Fresa r:8 mm con cuscinetto M.D.
1222084 Pinza Ø 6 mm
1222024 Pinza Ø 8 mm
1222085 Pinza Ø 6,35 mm (1/4”)
5600060 Testa CA56U
Permette di disporre di una grande superficie di
appoggio sul pezzo, per la fresatura di bordi orizzontali,

17
per pezzi dritti, rotondi o con forma, offrendo una
grande stabilità, precisione e comodità nei lavori di
rifilatura (Fig. 9).
La Testa CA56U si monta e si regola come quella per
fresare della Fresatrice FR156N, descritta nel presente
manuale.
6446073 Raccordo di aspirazione standard 3,5 m.
1746245 Raccordo di aspirazione standard 5 m.
12. LIVELLO DI PRESSIONE SONORA
I livelli di rumore e vibrazioni di questo apparato
elettrico sono stati misurati in conformità con la Norma
Europea EN 60745-2-17 e EN 60745-1 e fungono da
base di confronto con macchine per applicazioni simili.
Il livello di vibrazioni indicato è stato determinato
per le principali applicazioni dell’apparato e può
essere utilizzato come punto di partenza per la
valutazione dell’esposizione al rischio delle vibrazioni.
Ciononostante, il livello di vibrazioni può variare
notevolmente rispetto al valore dichiarato in altre
condizioni di applicazione, con altri strumenti di lavoro
o in caso di manutenzione insufficiente dell’apparato
elettrico e dei suoi strumenti, e può aumentare
notevolmente come conseguenza del ciclo di lavoro e
del modo d’uso dell’apparato elettrico.
Pertanto è necessario stabilire misure di sicurezza per
la protezione dell’utente dall’effetto delle vibrazioni,
ad esempio mantenendo l’apparato e gli strumenti
di lavoro in perfetto stato e pianificando i tempi dei
cicli lavorativi (ad esempio i tempi di funzionamento
dell’apparato sotto carico e i tempi di funzionamento
a vuoto quando l'apparato non viene realmente
utilizzato, dato che la riduzione di questi ultimi
può ridurre in modo sostanziale il valore totale
dell’esposizione).
13. GARANZIA
Tutte le macchine elettroportatili VIRUTEX hanno
una garanzia di 12 mesi valida a partire della data di
consegna, con l'esclusione di tutte le manipolazioni
o danni derivanti da un uso inadeguato o dall'usura
normale della macchina.
Per qualunque riparazione rivolgersi al servizio
autorizzato di assistenza tecnica VIRUTEX.
14. SMALTIMENTO DI APPARECCHI ELETTRICI
Non buttare mai gli apparecchi elettrici con il resto dei
rifiuti domestici. Smaltire gli apparecchi, gli accessori
e gli imballaggi nel rispetto dell'ambiente. Rispettare la
normativa vigente nazionale.
Applicabile nell’Unione Europea e nei paesi europei
con sistemi di raccolta differenziata dei rifiuti:
La presenza di questo marchio sul prodotto o sul
materiale informativo che lo accompagna indica
che, al termine della sua vita utile, non dovrà essere
eliminato insieme ad altri rifiuti domestici.
Conformemente alla Direttiva Europea 2002/96/CE,
gli utenti possono contattare il punto vendita presso
cui è stato acquistato il prodotto, o le autorità locali
pertinenti, per informarsi su come e dove portarlo per
il suo smaltimento ecologico e sicuro.
La VIRUTEX si riserva il diritto di apportare modifiche ai
propri prodotti senza preavviso.
PORTUGUÉS
FRESADORA FR156N/FR256N
Importante
Antes de utilizar a máquina leia atenta-
mente este MANUAL DE INSTRUÇÕES e
o FOLHETO DE INSTRUÇÕES GERAIS DE
SEGURANÇA anexo. Assegure-se de os
ter compreendido antes de começar a
trabalhar com a máquina.
Conserve os dois manuais de instruções
para possíveis consultas posteriores.
1. INSTRUÇÕES DE SEGURANÇA
PARA A UTILIZAÇÃO DA FRESADORA
Leia atentamente o FOLHETO DE
INSTRUÇÕES GERAIS DE SEGURANÇA,
o qual se anexa juntamente com a
documentação da máquina.
1. Antes de ligar a máquina à corrente, certifique-se
de que a tensão eléctrica de alimentação seja igual à
que é indicada na placa de características da mesma.
2. Mantenha constantemente as mãos afastadas da
área de corte e agarre a máquina con segurança.
3. Não deixe nunca de utilizar ferrementas originais
VIRUTEX. Não use jamais ferramentas defeituosas ou
em mau estado de conservação.
4. Utilizar sempre fresas com o diâmetro da cana
adequado à pinça a utilizar e adaptar à velocidade da
ferramenta.

18
Desligue a máquina da rede eléctrica
antes de proceder a qualquer
manipulação.
5. O pivô de bloqueio R (Fig. 8) deve situar-se sobre
o lado frontal (e não no contorno) do rolamento da
fresa.
2. CARACTERISTICAS TECNICAS
Potência absorvida........................................................750 W
Rotações............................................14000-30000/min-1
Diam.pinça..........................................................................8mm
Peso....................................................................................1,6 Kg
Nível de pressão acústica contínuo
equivalenteponderadoA...............................................88 dBA
Níveldepotência acústicaA...........................................99dBA
Incerteza.........................................................................K=3 dBA
Usar protecção auricular!
Valorestotais de vibração.....................................ah: 2,6 m/s2
Incerteza........................................................................K:1,5m/s2
3. EQUIPAMENTO STANDARD
No interior da caixa da embalagem, encontrará os
seguintes componentes:
Modelo FR156N
Fresadora FR156N equipada com:
• Cabeça de perfilar redonda (V3) 5646365. Montada
• Fresa raio 3 c/Rlto. M.D. 1140106.
• Chave e/c: 11 mm para o eixo motriz.
• Chave e/c: 19 mm para a porca de fixação da pinça.
• Bases da cabeça com diâmetro de passagem de 26
e 30.
Modelo FR256N Set
Fresadora FR156N equipada com:
• Cabeça de perfilar CA56U 5600060. Montada
• Acessório para perfilar esquinas 5646343.
• Cabeça para perfilar redonda (V3) 5646365.
• Fresa raio 2 c/Rlto. M.D. 1140123.
• Chave e/c: 11 mm para o eixo motriz.
• Chave e/c: 19 mm para a porca de fixação da pinça.
• Bases da cabeça com diâmetro de passagem de 26
e 30.
4. DESCRIÇÃO GERAL DA FRESADORA FR156N
Esta máquina destina-se a proporcionar o acabamento
final de cantos em PVC, melaminas, madeira, etc. Estes
cantos podem ser rectos, em ângulo, ou curvos, em
função da fresa utilizada. Também é possível realizar
acabamentos com outras formas, utilizando os dife-
rentes tipos de fresas c/rlto. VIRUTEX. A máquina está
equipada com uma boca de aspiração, à qual é possível
conectar, com o acoplamento de aspirador standard
(Ref. 6446073), os nossos aspiradores AS182K, AS282K
ou qualquer aspirador industrial.
A entrada de aspiração te m incorporado um pivô de
bloqueio R (Fig. 8) com mola, destinado a bloquear
o aro exterior do rolamento, evitando que este gire
conjuntamente com a fresa, o que poderia danificar a
superfície do painel ao se colocar a fresadora na posição
de trabalho.
5. REGULAÇÕES
Desligue a máquina da rede eléctrica
antes de qualquer operação de
manipulação.
Para ajustar a saída da fresa afrouxar a alavanca B da
cabeça e subir ou descer a máquina até conseguir a
saída desejada da fresa. Fixar de novo a alavanca B
(Fig. 3).
6. FUNCIONAMENTO
Para pôr a máquina em funcionamento, empurrar
para a frente o botão E (Fig. 1) que ficará engatado
na posição de funcionamento. Para parar a máquina
basta exercer pressão sobre a parte traseira do botão
para que este regresse automaticamente à sua posição
de repouso.
A regulação electrónica permite trabalhar à velocidade
ideal para cada tipo de tarefa e de fresa a utilizar. Para
tal, pressionar o botão K (Fig. 2).
7. SUBSTITUIÇÃO DA FRESA
Certifique-se de que monta a pinça
porta-fresas na posição correta. Caso
contrário, poderão ocorrer vibrações
ou, inclusivamente, o desprendimento
da mesma da respetiva fixação (Fig. 11).
Desligue a máquina da rede eléctrica
antes de efectuar esta operação.
Afrouxar o pomo B (Fig. 3) e extrair a cabeça. Para
substituir a fresa (Fig. 4), bloqueie o eixo motriz, com
a ajuda da chave C, desenrosque a porca com a chave
D e retire a fresa. Introduza a nova fresa até ao fundo
no seu alojamento e aperte-a novamente com a ajuda
das chaves, voltando a colocar depois a cabeça na sua

19
posição.
Verifique se o diâmetro da pinça
corresponde ao do corpo da fresa que
deseja utilizar.
Nunca ligue a máquina sem colocar
previamente a cabeça da mesma.
8. SUBSTITUIÇÃO DA BASE DA CABEÇA
Desligue a máquina da rede eléctrica
antes de efectuar esta operação.
A máquina é fornecida de fábrica com a base de
diâmetro de passo 20 para brocas de raio 3. Ao
trabalhar com uma broca de raio 6 é necessário
montar uma base de diâmetro de passo 26, tal como
ao trabalhar com a broca de raio 8, deverá montar-se
a base de diâmetro de passo 30.
Para substituir a base M é necessário extrair primeiro
a boca de aspiração L, desenroscando o pomo N (Fig.
7). Uma vez desmontada a boca L, desenroscar os
parafusos P para extrair a base M e montar a base
adequada à fresa que deseja utilizar.
Seguidamente, montar a boca de aspiração L,
enroscando o pomo N.
9. PERFILAGEM DE ESQUINAS
OacessórioSuporte 5646343incluídono modeloFR256N
permite perfilar as esquinas do painel com a mesma
máquina. (Fig. 10)
10. MANUTENÇÃO DAS
ESCOVAS E DO COLECTOR
Antes de efectuar qualquer operação
de manutenção, tem que se desligar a
máquina da rede eléctrica de alimentação.
Retireos parafusos F (Fig. 5) que fixam astampas laterais
e separe ambas as tampas. Extraia os porta-escovas I
(Fig. 6) com a ajuda de uma pequena chave de parafusos
H, fazendo alavanca sobre uma das pestanas laterais
do porta-escovas. Desloque para trás a extremidade da
mola J. Segure-a nesta posição para extrair a escova e
para a substituir por uma escova nova original Virutex.
Coloque novamente o porta-escovas, de modo que este
fiquebem assentena carcaçaeque cadauma dasescovas
exerça uma ligeira pressão sobre o colector. Monte as
tampas G com os respectivos parafusos, certificando-se
de que nenhum cabo fica preso durante a montagem
de ambas as tampas.
11. ACESSÓRIOS OPCIONAIS
1140123 Fresa de raio 2 mm c/rlto. M.D.
1140106 Fresa de raio 3 mm c/rlto. M.D.
1140109 Fresa de raio 6 mm c/rlto. M.D.
1140110 Fresa de raio 8 mm c/rlto. M.D.
1222084 - Pinça Ø 6 mm
1222024 - Pinça Ø 8 mm
1222085 - Pinça Ø 6,35 mm (1/4”)
5600060 Cabeça CA56U
Permite dispor de uma grande superfície de apoio
sobre a peça na fresagem de cantos horizontais,
tanto de peças rectas, como redondas ou de outro
formato, dando uma grande estabilidade, precisão e
comodidade ao trabalho de perfilagem (Fig. 9).
A cabeça CA56U é montada e regulada de forma
semelhante à explicada neste manual para a cabeça de
fresar própria da Fresadora FR156N.
6446073 Acoplamento de aspiração standard 3,5 m.
1746245 Acoplamento de aspiração standard 5 m.
12. NIVEL SONORO
Os níveis de ruído e vibrações desta ferramenta
eléctrica foram medidos de acordo com a Norma
Europeia EN 60745-2-17 e EN 60745-1 e servem como
base de comparação com uma máquina de aplicação
semelhante.
O nível de vibrações indicado foi determinado para
as principais aplicações da ferramenta e pode ser
utilizado como valor de partida para a avaliação da
exposição ao risco das vibrações. Contudo, o nível
de vibrações pode alcançar valores muito diferentes
do valor indicado noutras condições de aplicação,
com outros dispositivos de trabalho ou com uma
manutenção deficiente da ferramenta eléctrica e
respectivos dispositivos, podendo resultar num valor
muito mais elevado devido ao seu ciclo de trabalho e
modo de utilização.
Por conseguinte, é necessário estabelecer medidas de
segurança para protecção do utilizador contra o efeito
das vibrações, tais como a manutenção da ferramenta,
conservação dos respectivos dispositivos em perfeito
estado e organização dos períodos de trabalho (tais
como os períodos de trabalho com a ferramenta em
carga e períodos de trabalho com a ferramenta em
vazio e sem ser realmente utilizada, uma vez que a
redução da carga pode diminuir de forma substancial
o valor total da exposição).
13. GARANTIA
Todas as máquinas electro-portáteis VIRUTEX possuem

20
uma garantia válida por 12 meses contados a partir
do dia do seu fornecimento, ficando dela excluídas
todas aquelas manipulações ou danos ocasionados por
utilizações não adequadas ou pelo desgaste natural da
máquina. Para qualquer reparação, há que se dirigir ao
Serviço Oficial de Assistência Técnica VIRUTEX.
14. RECICLAGEM DAS FERRAMENTAS ELÉTRICAS
Nunca elimine a ferramenta elétrica com os restantes
resíduos domésticos. Recicle as ferramentas, os
acessórios e as embalagens de uma forma que respeite
o meio ambiente. Respeite os regulamentos em vigor
no seu país.
Aplicável na União Europeia e nos países europeus
com sistemas de recolha seletiva de resíduos:
A presença deste símbolo no produto ou no material
informativo que o acompanha indica que, no final da
sua vida útil, não se deve proceder à sua eliminação em
conjunto com outros resíduos domésticos.
Nos termos da Diretiva Europeia 2002/96/CE, os
utilizadores podem contactar o estabelecimento
onde adquiriram o produto, ou as autoridades locais
competentes, para obter informações sobre como
e onde poderão levar o produto para que este seja
submetido a uma reciclagem ecológica e segura.
A VIRUTEX reserva-se o direito de modificar os seus
produtos sem aviso prévio.
РУССКИЙ
ФРЕЗЕР FR156N/FR256N
ОЧЕНЬ ВАЖНО
Прежде, чем начать пользоваться
станком прочтите внимательно
это РУКОВОДСТВО и прилагаемую
БРОШЮРУ С ИНСТРУКЦИЯМИ
ПО БЕЗОПАСНОСТИ. До того,
как приступить к работе на
станке удостоверьтесь, что Вы
хорошо освоили их содержание.
Сохраните руководство и
брошюру для возможных
последующих консультаций
1. ИНСТРУКЦИЯ БЕЗОПАСНОСТИ ПО ИС-
ПОЛЬЗОВАНИЮ ФРЕЗЕРА
Внимательно прочитайте ГЕНЕ-
РАЛЬНУЮ ИНСТРУКЦИЮ ПО БЕЗ-
ОПАСНОМУ ИСПОЛЬЗОВАНИЮ
ФРЕЗЕРА, включенную в ком-
плект документации.
1.Напряжение в сети должно соответствовать
указанному на шильдике фрезера.
2.Не допускайте попадания рук в рабочую
зону. Крепко держите инструмент во время
работы.
3.Используйте только оригинальные фрезы
фирмы Вирутекс. Никогда не используйте де-
формированные или поврежденные фрезы.
4.Размер хвостовика фрезы должен соответ-
ствовать размеру используемой цанги.
Отключите машину от сети, если
собираетесь ее переносить.
5. Тормоз подшипника R (Рис. 8) должен быть
установлен перед (не с боку) относительно
подшипника фрезы.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность………………………….........……750 Вт
Холостая скорость.................14000-30000/мин
Цанга……………………………....………..…8 мм
Вес..............................................................1,6 кг
Эквивалентный уровень
акустического давления A........................88 дБ(A)
Уровень акустического давления A.......99 дБ(A)
Диапазон колебания.............................K = 3 дБ(A)
Используйте индивидуальные
средства защиты слуха!
Уровень вибрации общий.................ah: 2,6 м/с2
Диапазон колебания...............................K: 1,5 м/с2
3. СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Внутри коробки вы найдете следующее:
Модель FR156N
Фрезер FR156N комплектуется:
Головка тримерная (V3) арт. 5646365
Фреза радиусная пригоночная R3, HM, арт.
1140106.
