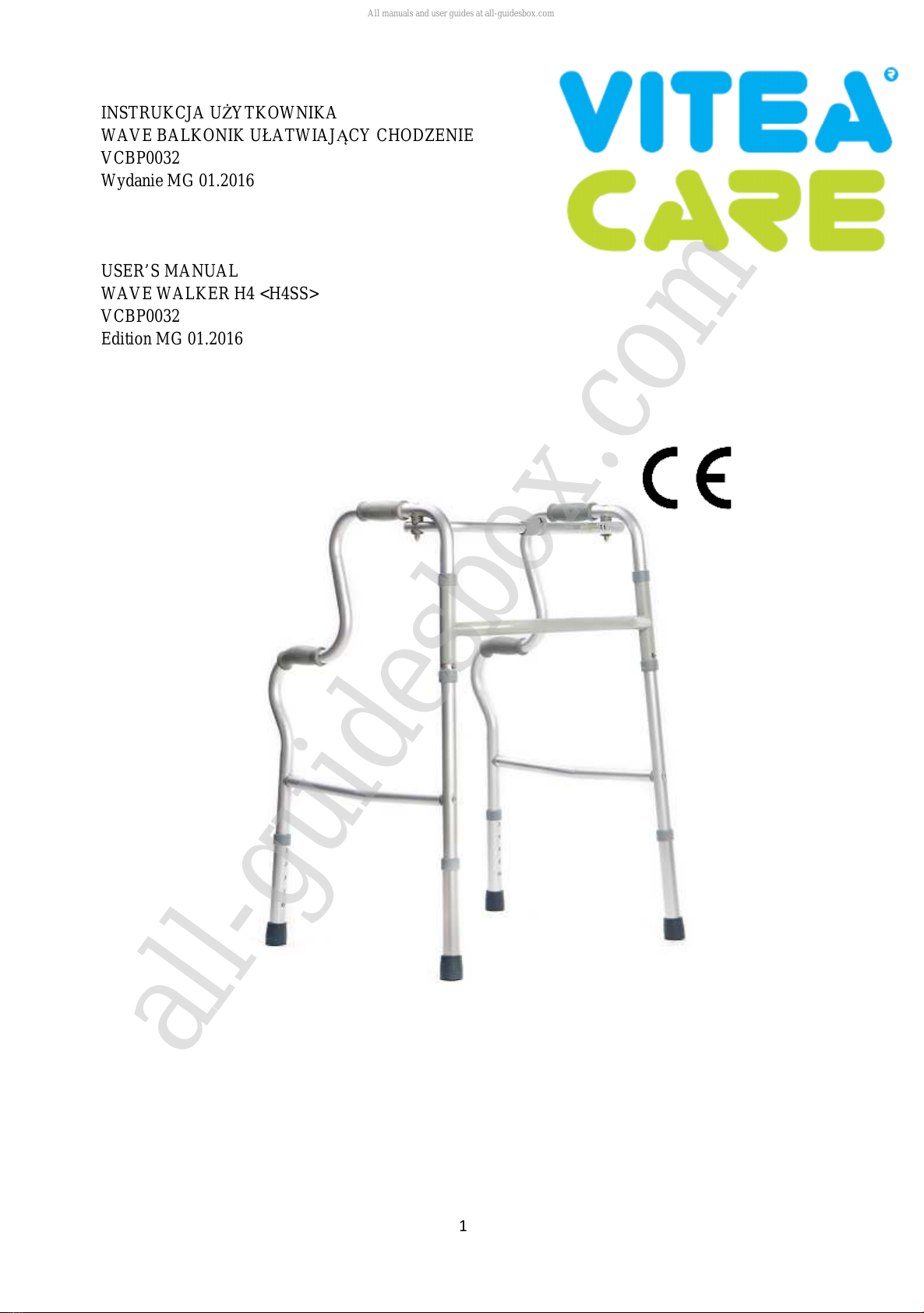

Vitea Care WAVE WALKER H4 User manual

1
INSTRUKCJA UŻYTKOWNIKA
WAVE BALKONIK UŁATWIAJĄCY CHODZENIE
VCBP0032
Wydanie MG 01.2016
USER’S MANUAL
WAVE WALKER H4 <H4SS>
VCBP0032
Edition MG 01.2016
All manuals and user guides at all-guidesbox.com
all-guidesbox.com

2
Spis treści
1. Wstęp / Introduction ........................................................................................................................ 3
2. Zastosowanie / Use .......................................................................................................................... 4
3. Przeciwwskazania / Contraindications ............................................................................................ 4
4. Użytkowanie / Usage ....................................................................................................................... 4
5. Bezpieczeństwo użytkowania / Safety of use ................................................................................. 5
6. Czynności obsługi i konserwacji / Everyday use and maintenance ................................................ 6
7. Parametry techniczne / Technical parameters ................................................................................. 9

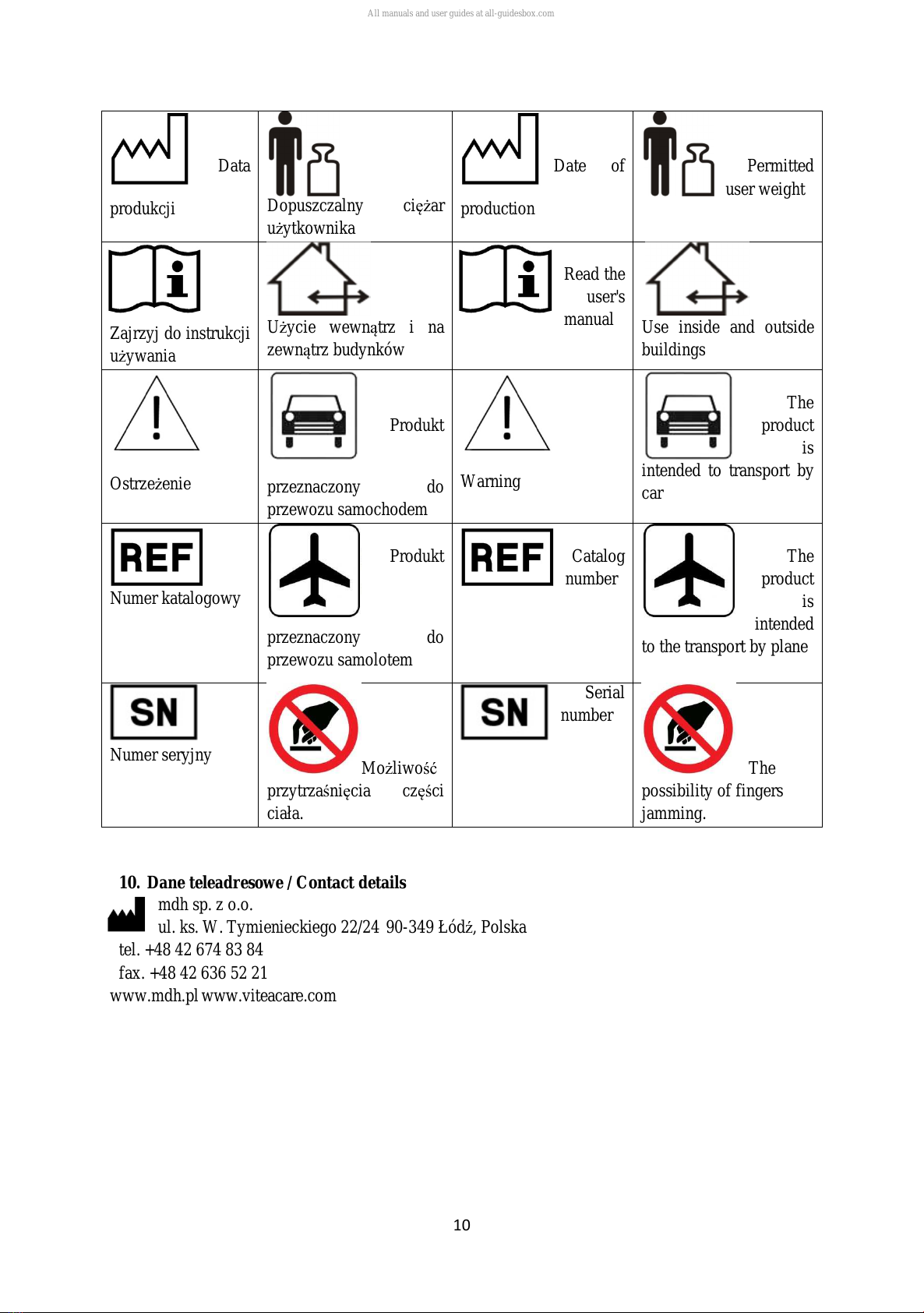

8. Symbole / Symbols .......................................................................................................................... 9
9. Dane teleadresowe Contact details ................................................................................................ 10
PRZED UŻYCIEM PRZECZYTAJ
UWAŻNIE CAŁĄINSTRUKCJĘPLEASE READ CAREFULLY BEFORE USING WHOLE OF INSTRUCTIONS
All manuals and user guides at all-guidesbox.com

3

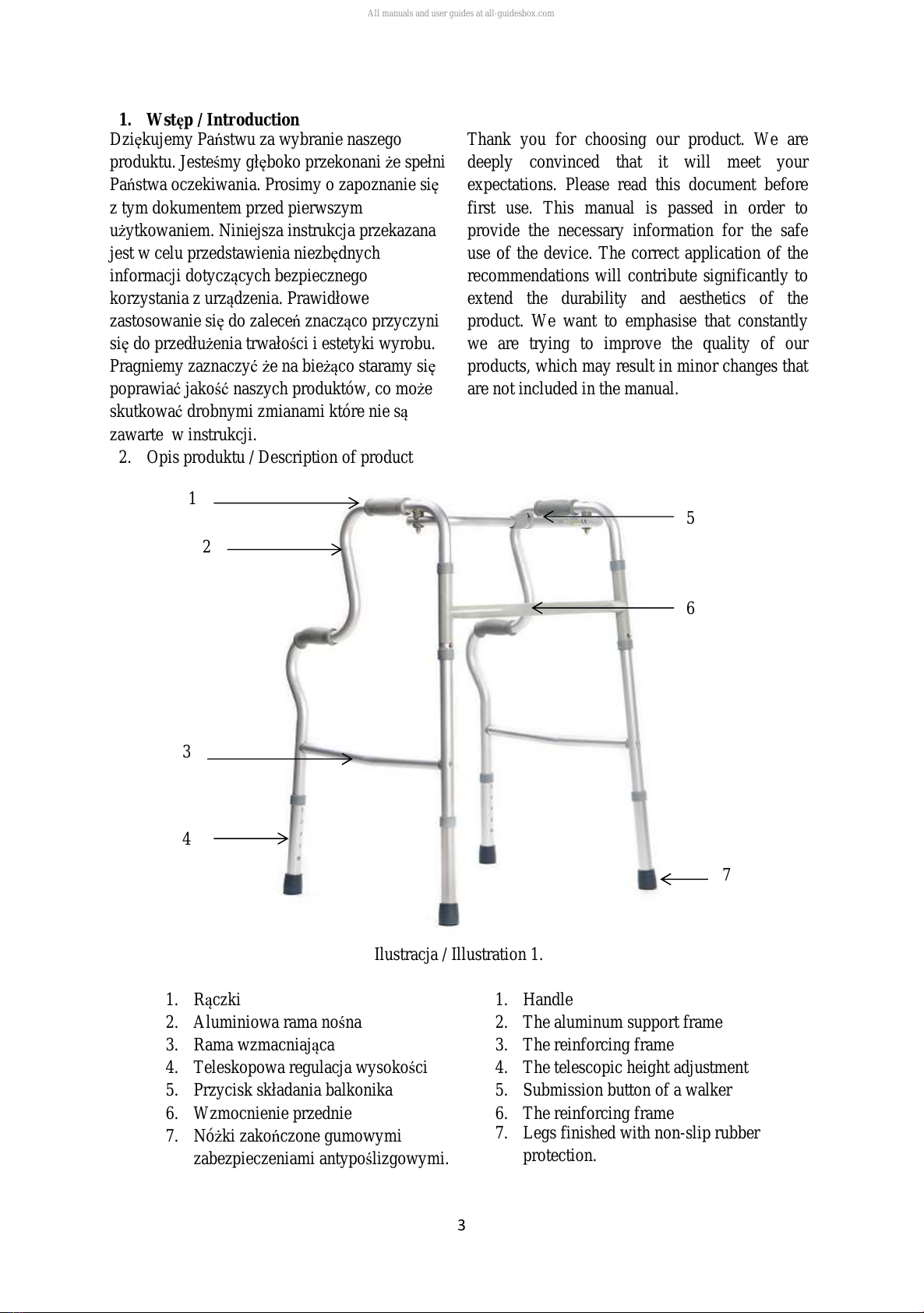

1.
Wstęp / Introduction
Dziękujemy Państwu za wybranie naszego
produktu. Jesteśmy głęboko przekonani że spełni
Państwa oczekiwania. Prosimy o zapoznanie się
z tym dokumentem przed pierwszym
użytkowaniem. Niniejsza instrukcja przekazana
jest w celu przedstawienia niezbędnych
informacji dotyczących bezpiecznego
korzystania z urządzenia. Prawidłowe
zastosowanie siędo zaleceńznacząco przyczyni
siędo przedłużenia trwałości i estetyki wyrobu.
Pragniemy zaznaczyćże na bieżąco staramy się
poprawiaćjakość naszych produktów, co może
skutkowaćdrobnymi zmianami które nie są
zawarte w instrukcji.
Thank you for choosing our product. We are
deeply convinced that it will meet your
expectations. Please read this document before
first use. This manual is passed in order to
provide the necessary information for the safe
use of the device. The correct application of the
recommendations will contribute significantly to
extend the durability and aesthetics of the
product. We want to emphasise that constantly
we are trying to improve the quality of our
products, which may result in minor changes that
are not included in the manual.
2. Opis produktu / Description of product
Ilustracja / Illustration 1.
1. Rączki
2. Aluminiowa rama nośna
3. Rama wzmacniająca
4. Teleskopowa regulacja wysokości
5. Przycisk składania balkonika
6. Wzmocnienie przednie
7. Nóżki zakończone gumowymi
zabezpieczeniami antypoślizgowymi.
1. Handle
2. The aluminum support frame
3. The reinforcing frame
4. The telescopic height adjustment
5. Submission button of a walker
6. The reinforcing frame
7. Legs finished with non-slip rubber
protection.
1
6
4
5
3
2
7
All manuals and user guides at all-guidesbox.com

4

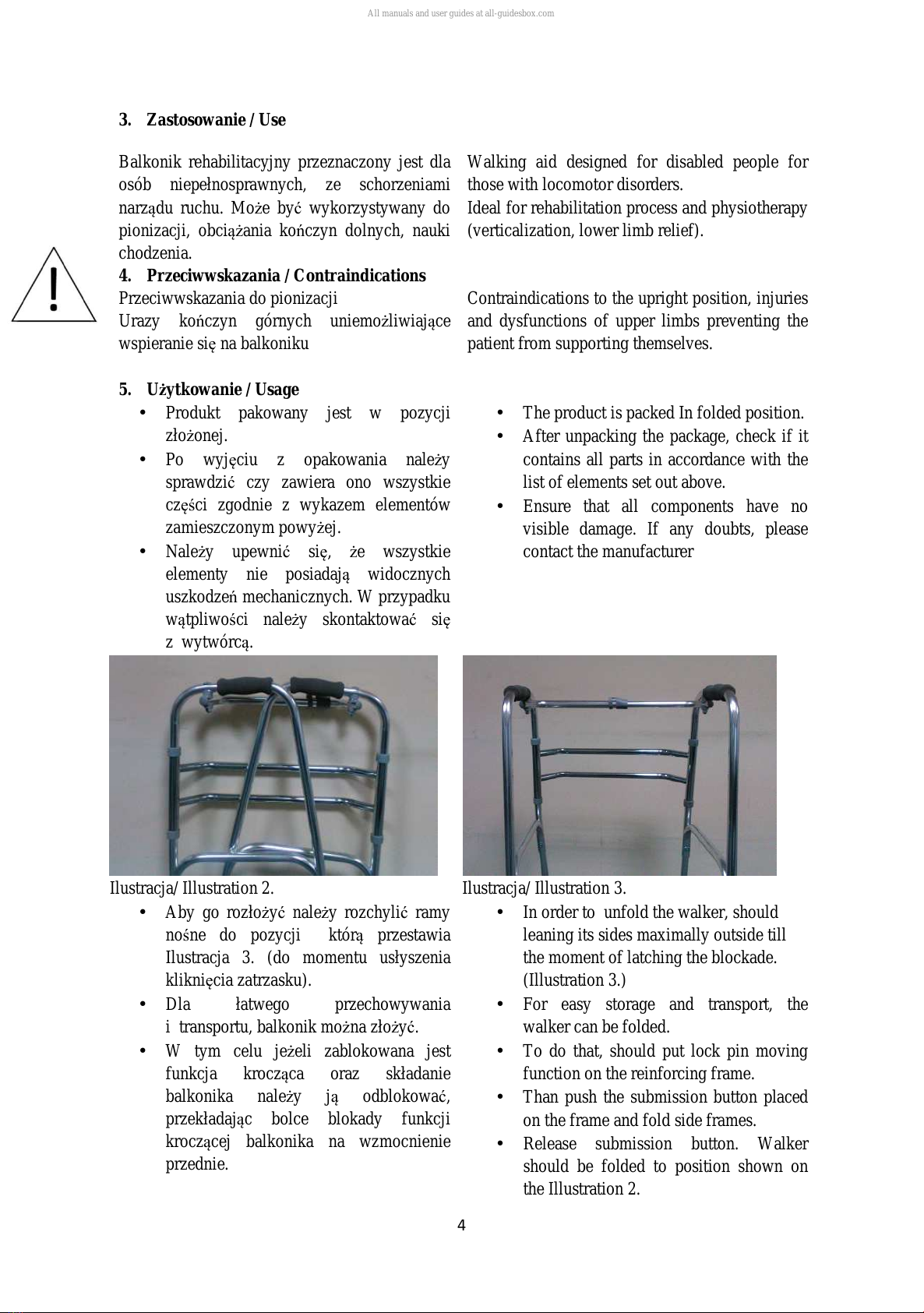

3. Zastosowanie / Use
Balkonik rehabilitacyjny przeznaczony jest dla
osób niepełnosprawnych, ze schorzeniami
narządu ruchu. Może byćwykorzystywany do
pionizacji, obciążania kończyn dolnych, nauki
chodzenia.
Walking aid designed for disabled people for
those with locomotor disorders.
Ideal for rehabilitation process and physiotherapy
(verticalization, lower limb relief).
4. Przeciwwskazania / Contraindications
Przeciwwskazania do pionizacji
Urazy kończyn górnych uniemożliwiające
wspieranie sięna balkoniku
Contraindications to the upright position, injuries
and dysfunctions of upper limbs preventing the
patient from supporting themselves.
5. Użytkowanie / Usage
•
Produkt pakowany jest w pozycji
złożonej.
•Po wyjęciu z opakowania należy
sprawdzićczy zawiera ono wszystkie
części zgodnie z wykazem elementów
zamieszczonym powyżej.
•Należy upewnićsię, że wszystkie
elementy nie posiadająwidocznych
uszkodzeńmechanicznych. W przypadku
wątpliwości należy skontaktowaćsię
z wytwórcą.
•
The product is packed In folded position.
•After unpacking the package, check if it
contains all parts in accordance with the
list of elements set out above.
•Ensure that all components have no
visible damage. If any doubts, please
contact the manufacturer
Ilustracja/ Illustration 2. Ilustracja/ Illustration 3.
•
Aby go rozłożyćnależy rozchylićramy
nośne do pozycji którąprzestawia
Ilustracja 3. (do momentu usłyszenia
kliknięcia zatrzasku).
•
In order to unfold the walker, should
leaning its sides maximally outside till
the moment of latching the blockade.
(Illustration 3.)
•
Dla łatwego przechowywania
i transportu, balkonik można złożyć.
•W tym celu jeżeli zablokowana jest
funkcja krocząca oraz składanie
balkonika należy jąodblokować,
przekładając bolce blokady funkcji
kroczącej balkonika na wzmocnienie
przednie.
•
For easy storage and transport, the
walker can be folded.
•To do that, should put lock pin moving
function on the reinforcing frame.
•Than push the submission button placed
on the frame and fold side frames.
•Release submission button. Walker
should be folded to position shown on
the Illustration 2.
All manuals and user guides at all-guidesbox.com

5
•
Następnie należy przycisnąć przycisk
składania balkonika, chwilęgo
przytrzymując zacząć składaćramę
nośnąbalkonika.
•Po rozpoczęciu składania, można
zwolnićprzycisk składania balonika
i kontynuowaćskładanie ram nośnych
do pozycji przedstawionej na ilustracji 2.
•Następnie można przenieść balkonik
trzymając go za ramy boczne.
•
Walker can be moved, holding by side
frames.
6. Bezpieczeństwo użytkowania / Safety of use
OSTRZEŻENIE! / WARNING!
a) Przed rozpoczęciem użytkowania
balkonika należy zapoznaćsięz niniejsza
instrukcjąobsługi i zachowaćjąna
przyszłość.
b) Użytkowanie balkonika na podłożu nie
dającym pewnego oparcia, tj. mokrym,
oblodzonym, tłustym, silnie
zapiaszczonym jest niedopuszczalne ze
względu na ryzyko upadku.
c) Balkonik przeznaczony jest do
użytkowania na równych powierzchniach
o nachyleniu nieprzekraczającym 5%.
d) Należy przed każdym użytkowaniem,
-wykonaćprzegląd wizualny
wszystkich elementów
konstrukcyjnych wyrobu w tym:
- dokładnie sprawdzićstabilność i stan
ramy nośnej
e) Nie używaćbalkonika w przypadku
stwierdzenia jakichkolwiek widocznych
lub wyczuwalnych uszkodzeń(np.
pęknięcie ramy) gdyżgrozi to
wypadkiem.
f) Balkonik przeznaczona jest dla
użytkowników o maksymalnej wadze
110 kg.
g) Balkonik służy tylko do wspierania się
na nim dla jednego użytkownika,
zabrania sięstawania na balkoniku.
h) Nie pozostawiaćbalkonika w
bezpośrednim pobliżu otwartego źródła
ognia.
a) Before using the walker, refer to this
manual and keep it for future reference.
b) Use of the product on the icy, wet,
greasy, strongly gritty surfaces is
unacceptable - it creates a risk of falling.
c) The walker should be used on even
surfaces at an incline less than 5%.
d) Before each use of this product:
-Perform visual inspection of all structural
components of the product,
-Carefully check the stability and
condition of the support frame.
e) Do not use the walker in the event of any
visible or perceptible damage (e.g. cracks
in the frame). It may cause an accident.
f) The walker is designed for users with a
maximum weight of 110 kg.
g) The walker is design to support one
person, climbing and standing on the
walker is strictly forbidden.
h) Do not leave the walker close to open
sources of fire.
i) Be aware that the surface temperature of
the upholstery and the frame parts may
be increased after exposure to the sun or
other heat source. Furthermore, with low
temperatures there is a danger of
overcooling metal parts of walker. It
may cause burns or frostbite parts of the
body.
j) It is inacceptable to use the walker after
discovering any visible or detectable
damages (e.g. broken frame) as it may
lead to accident.
All manuals and user guides at all-guidesbox.com

6
i) Należy pamiętać, że temperatura
powierzchniowa uchwytów oraz
elementów ramy może wzrosnąć po
wystawieniu na działanie słońca lub
innego źródła ciepła, natomiast w niskich
temperaturach zachodzi niebezpieczeństwo
bardzo dużego wychłodzenia części
metalowych balkonika. To może być
przyczynąoparzenia lub odmrożenia
części ciała.
j) Nie używaćbalkonika w przypadku
stwierdzenia jakichkolwiek widocznych
lub wyczuwalnych uszkodzeń(np.
pęknięcie ramy), gdyżgrozi to
wypadkiem.
k)Wszelkie naprawy należy powierzyć
wykwalifikowanemu personelowi
wytwórcy.
l) Nie należy przekraczaćmaksymalnego
poziomu wysokości.
m) Należy trzymaćbalkonik obiema dłońmi
jednocześnie w kierunku poruszania się.
n)Należy sprawdzićczy blokada służąca do
składania i rozkładania balkonik działa
poprawnie
o)Wytwórca nie zaleca dokonywania
samodzielnych modyfikacji balkonika
zwłaszcza montowania dodatkowych kółek
ponieważbalkoniki nie sąwyposażone w
hamulce. Może to grozićupadkiem i
poważnymi urazami. Wytwórca nie ponosi
odpowiedzialności za takie działania.
p)Istnieje możliwości zakleszczenia palców
w obszarze składania ram balkonika.
k) All the repairs needs to be performed by
a skilled personnel.
l) Do not exceed the maximum height.
m) Keep walker with both hands
simultaneously, in the direction of
movement.
n) Make sure that the lock used to folding
and unfolding the walker is working
properly.
o) Manufacturer does not recommend
making any walker modifications on
their own, especially by assembling
additional wheels because product is not
equipped with brakes. It might cause a
fall or serious injuries. The manufacturer
will not take responsibility for such
actions.
p) There is a risk of jamming fingers in the
area for receipt of a walking frame.
7.
Czynności obsługi i konserwacji / Everyday use and maintenance
REGULACJA WYSOKOŚCI BALKONIKA
•Przed użyciem balkonika należy
dostosowaćwysokość balkonika do
wzrostu użytkownika poprzez
teleskopowąregulacjędługości nóżek.
•W tym celu należy przycisnąć bolec
regulacji wysokości nóżek i w zależności
od potrzeby wsunąć nóżkędla
zmniejszenia wysokości nóżek lub
wysunąć nóżkędla zwiększenia długości
nóżek. ( Ilustracja 4.)
HEIGHT ADJUSTMENT
•Before using a walker, should adjusted to
the user's height by telescopically
adjustable feet length.
•To do this, press the height adjustment
pin of the legs and depending on the
needs reducing the height of the legs or
extend the leg (Illustration 6)
All manuals and user guides at all-guidesbox.com
all-guidesbox.com

7
Ilustracja / Illustration 4.
•
Pamiętaj aby długość wszystkich nóżek
była jednakowa (uchwyty boczne muszą
byćustawione równolegle do podłoża).
•Należy dopasowaćwysokość balkonika
tak aby rączki znajdowały sięna
wysokości która zapewni komfort oraz
poczucie bezpieczeństwa dla
użytkownika.
PORUSZANIE SIĘPRZY BALKONIKU
•Poruszanie sięz balkonikiem stałym
polega na przestawianiu go do przodu a
następnie dostawianiu kończyn.
CZYNNOŚCI KONSERWACJI
•Ramy balkonika czyścićwilgotną
szmatką
•Na bieżąco usuwaćzanieczyszczenia.
•Dla zachowania parametrów użytkowych
wyrobu niezmiernie ważne jest
utrzymanie wszelkich jego elementów w
czystości.
•Składowanie w pomieszczeniach o
bardzo wysokiej wilgotności (łaźnie,
pralnie itp.), lub na wolnym powietrzu, w
połączeniu z brakiem higieny spowoduje
szybkąutratęparametrów użytkowych i
estetycznych.
•Nie należy wystawiaćpodpórki na
działanie ekstremalnych warunków
pogodowych (deszcz, śnieg bardzo silne
•
It is important to the length of all legs
was the same (handles must be parallel to
the ground).
•The handle should be at the height that
will provide comfort and a sense of
security for the user.
MOVING BY WALKER
•In order to use the walker constant
function, lift it up, move forward and
approach it.
CARE AND MAINTENANCE
•Clean the walker frame with a damp
cloth
•Remove contaminants on a regular basis
•In order to maintain the walker’s
parameters, it is very important to keep
all elements clean and stored properly.
•Storing the walker in damp places (baths,
laundry rooms, etc.) or outdoors,
combined with lack of hygiene will
quickly degrade the performance and
aesthetic.
•Do not expose the walker on to extreme
weather conditions (rain, snow very
strong sun), because certain parts can
Bolec regulacji wysokości balkonika /
height adjustment pin of the legs
All manuals and user guides at all-guidesbox.com

8
słońce), gdyżpewne elementy mogą
zmienićkolor.
Nie wolno stosować:
•rozpuszczalników,
•środków do czyszczenia WC,
•ostrych szczotek i twardych przed-
miotów,
•środków z zawartościąchloru,
•żrących środków czyszczących.
•Nie czyścićbalkonika przy użyciu
agregatów ciśnieniowych lub parowych!
PRZEGLĄD TECHNICZNY
•Przegląd należy wykonywaćregularnie,
powinien byćpoprzedzony dokładnym
wyczyszczeniem balkonika (tak aby
ujawnićewentualne ukryte uszkodzenia)
podczas przeglądu technicznego należy:
change colour.
You must not use:
• solvents,
• toilet detergents,
• sharp brushes and hard objects,
• detergents that contain chlorine,
• corrosive detergents,
Do not clean the rollator with pressure or steam
aggregates!
TECHNICAL REVIEW
•The review should be carried out
regularly, it should be preceded by
thorough cleaning the rollator (so as to
reveal any hidden damage).
Częstotliwość Przedmiot kontroli Uwagi
Przed pierwszym
montażem Kontrola stanu technicznego wszystkich elementów wyrobu. Należy sprawdzić, czy żadne elementy nie posiadająwidocznych
uszkodzeńmechanicznych
Co dwa tygodnie Przytwierdzenie śrub, nakrętek i
nitów pod kątem ich prawidłowego
zamocowania.
Należy upewnićsięczy wszystkie
śruby, nakrętki, nity sąmocno
dokręcone.
Co dwa miesiące Czystość, stan ogólny. W przypadku powstałych uszkodzeń
mechanicznych należy bezzwłocznie
skontaktowaćsięz wytwórcą.
Frequency Object of control Comments
Before first
installation Checking the technical condition and all the elements within the
packaging.
Check if any elements have any
visible mechanical damage.
Every two weeks Screw, nut and rivets control
regarding their correct fixing. Make sure if all the screws, top and rivets are fixed tightly.
Every two months Cleanliness and general condition. In case of mechanical damage
contact the producer immediately.
Naprawa
•W sytuacji zaistnienia konieczności Repair
• In case of reparation, please contact the
All manuals and user guides at all-guidesbox.com

9
wykonania napraw należy zwrócićsiędo
wytwórcy.
Obsługa klienta
•Gdyby mieli Państwo pytania lub potrze-
bowali pomocy, należy zwrócićsiędo
wytwórcy.
producer.
Customer service
• If you have any questions or need help,
contact the producer.
8. Parametry techniczne / Technical parameters
Dopuszczalny ciężar
użytkownika 110 kg
Permitted user weight
Okres użytkowania 5 lat od daty produkcji / 5 years
since production date Usage period
Wysokość balkonika 815 - 915 mm Walker hight
Szerokość balkonika 620 mm Walker wildth
Masa balkonika 2,5 kg Walker weight
Zakres stopni regulacji 5 The scope of control levels
Maksymalne bezpieczne
nachylenie terenu Maximum safe slope
Opis środowiska w którym wyrób
będzie wykorzystany
Description of the
environment in which the
product will be used
Temperatura przechowywania i
użytkowania Od +5ºC do +40ºC temperature of storage and use
Wilgotność powietrza do
przechowywania i użytkowania Od 30% do 70% The humidity for the storage and use
Materiał aluminium, poliuretan, guma /
aluminium, polyurethane, rubber Materials
Podano na produkcie / printed on
the product
9. Symbole / Symbols
Potwierdzenie
spełnienia norm UE
Chronić
przed
wilgocią
Confirmation of
compliance with EU
standards
Protect
from
humidity
Wytwórca
Chronić
przed
światłem
słonecznym
Manufacturer
Protect
from
sunlight
All manuals and user guides at all-guidesbox.com

10
Data
produkcji
Dopuszczalny ciężar
użytkownika
Date of
production
Permitted
user weight
Zajrzyj do instrukcji
używania
Użycie wewnątrz i na
zewnątrz budynków
Read the
user's
manual
Use inside and outside
buildings
Ostrzeżenie
Produkt
przeznaczony do
przewozu samochodem
Warning
The
product
is
intended to transport by
car
Numer katalogowy
Produkt
przeznaczony do
przewozu samolotem
Catalog
number
The
product
is
intended
to the transport by plane
Numer seryjny
Możliwość
przytrzaśnięcia części
ciała.
Serial
number
The
possibility of fingers
jamming.
10. Dane teleadresowe / Contact details
mdh sp. z o.o.
ul. ks. W. Tymienieckiego 22/24 90-349 Łódź, Polska
tel. [phone]
fax. [phone]
www.mdh.plwww.viteacare.com
All manuals and user guides at all-guidesbox.com
