human care 4200LX User manual

OPERATING MANUAL – ENGLISH
ASSEMBLY/BRAKE USAGE/BRAKE ADJUSTMENT GUIDE

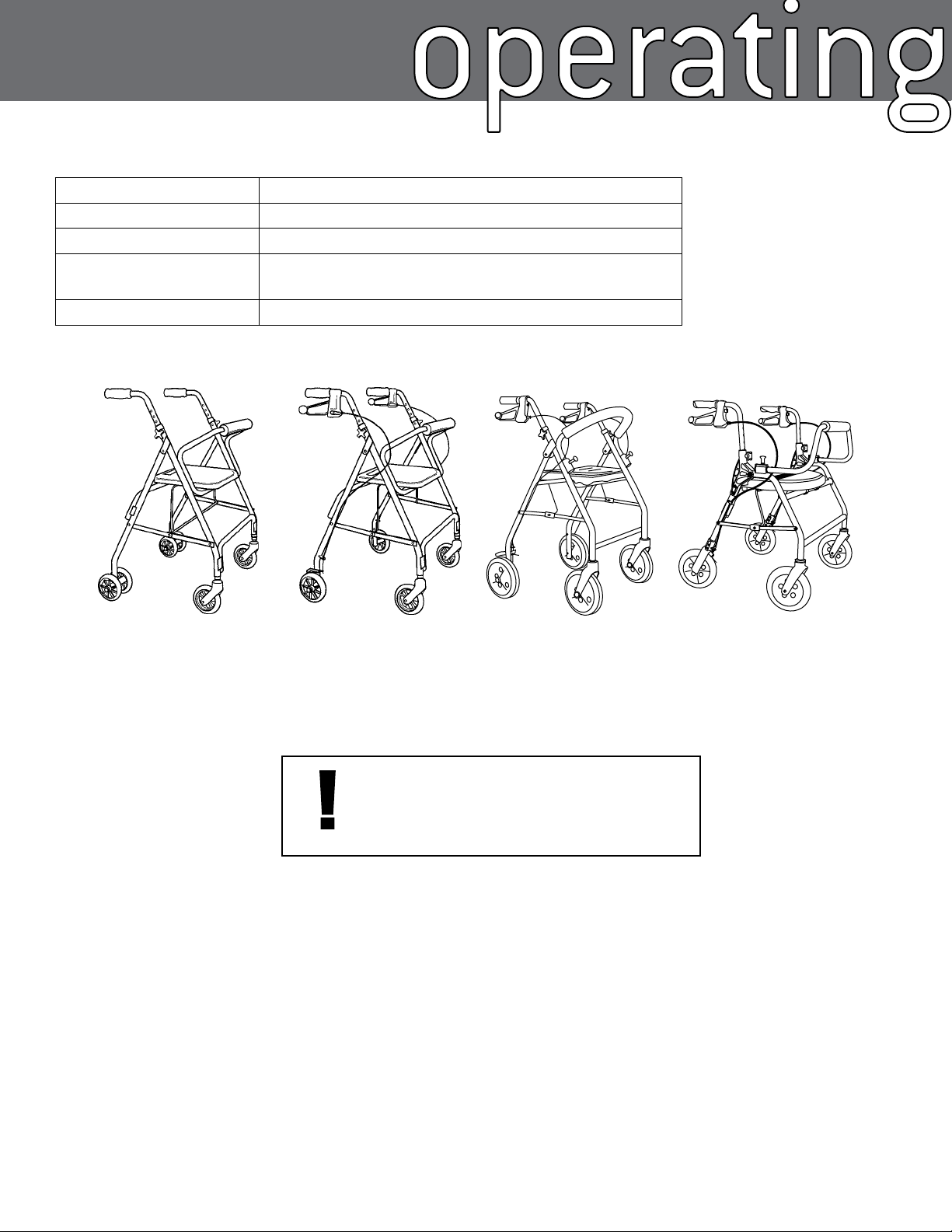

FOR MODELS:
4200LX (for indoor use only:) 4200
4200DX: (for indoor use only:) 4205183F, 4205185F, 4205223F, 4205225F
4200WX: 4214181F, 4214183F, 4214184F, 4214221F, 4214223F, 4214224F,
4215181F, 4215183F, 4215184F, 4215221F, 4215223F, 4215224F
4200SWX: 4220223F
READ ALL WARNINGS CAREFULLY
BEFORE USING YOUR WALKER.
KEEP THIS INFORMATION
FOR FUTURE REFERENCE.
IF YOU HAVE A PROBLEM:
DO NOT attempt to repair the walker yourself.
Call the store where the walker was purchased. Most stores do repairs and will re-
order parts for you. If your supplier is unable to assist you, please call Human Care
Canada at 1-613-723-6734 or e-mail at [e-mail].

OPERATING MANUAL – ENGLISH
WARNINGS: READ CAREFULLY
Be sure brake is locked before
sitting on seat.
DO NOT use as a wheelchair/
transport chair.
DO NOT use on stairs or
escalators.
DO NOT use brake handles when
sitting and standing. Use upper
handgrip only to stabilize your
body.
DO NOT squeeze brake continu-
ously while walking as this will
cause premature wear to the
brake pad and tire.
DO NOT rest anything on
backstrap as damage may occur.
DO NOT lean on one side of
the walker when sitting down.
Distribute weight evenly to
prevent the walker from tipping
over.
Touch the back of your legs to
seat before sitting.
DO NOT rest anything on your
folded walker.
DO NOT exceed weight capacity!
CARE AND USE
DO NOT use chlorine bleach or
abrasive cleansers. To clean, wipe
down with a damp cloth using a
mild detergent only.
INSPECT your walker every year
by an authorized dealer/service
agent. Only let an authorized
personnel adjust your walker.
This is a walking aid only designed
to assist you with mobility. Only
use the seat for rest periods.
CHECK periodically to ensure that
the black height adjustment knobs
are tightly screwed.
CHECK your walker frequently for
any loose, cracked or corroded
plastic or metal components.
CHECK your walker to ensure the
front forks and all wheels swivel
easily and are cleaer of any dirt or
obstructions.
DO NOT store the walker near a
heat source.
DO NOT leave your walker in the
rain.
Use only authorized parts/
accessories with your walking aid. NEVER use the walker for any
other reason other than for its
intended purpose.
LX, DX, WX (Reg): 250lb/113.4kg
WX Wide: 350lb/158.8kg
SWX: 500lb/226.8kg

OPERATING MANUAL – ENGLISH
ASSEMBLY
Remove the height adjustment
screws from handles.
Slide handles into frame and insert
height adjustment screws to desired
height.
Place screw head through the
adjustment hole from the inside of
the walker frame (be sure the hex
screw fits into cut out in the frame.)
From the outside of the frame tighten
the black adjustment knob onto the
screw.
Ensure that all bolts are securely fastened before
using the walker!
Brakes must be in the parked/locked position before
sitting on the walker!
FEATHER TOUCH HAND BRAKING SYSTEM
1
2
3
4
5
1. Locking Nut
2. Tension Adjustment Screw
3. Housing
4. Handle
5. Brake Handle Arthritic Ball
When receiving your new walker, the brake system will be preset from the factory. To
maintain this preset position, be sure that the Locking Nut is tight against the Housing.
This is the same for the Tension Adjustment Screw Locking Nut located at the rear wheel.
(To adjust see: Brake Usage/Adjustment)
USING YOUR WALKER
This walker is designed for use as a walking aid and should never
be used for any other purpose.
TO SIT, touch the back of your legs to the edge of the seat to ensure position of
walker before sitting down.
DO NOT support your weight on the handles when attempting to sit. Use the
handles to stabilize your body as you carefully turn around. Keep your handles
on the foam handles and slowly lower your weight onto the seat.
IMPORTANT: Test to be sure walker
will not roll before attempting to sit.
Brakes must be in parked/locked
position.
Ensure when walking your path is clear and free of obstacles to
avoid injury and damage.
To install/remove backrest on WX and SWX models, pull up on the backrest
knob (1) and insert the backrest into the backrest connector located on the
frame. Once inserted, release the backrest knob to hold into position.
1
1
To install basket, simply hook onto
frame.

OPERATING MANUAL – ENGLISH
BRAKE USAGE/ADJUSTMENT
LOCK THE BRAKE by pushing down on the handle (for loop
handle, push down on the ball located at the end of the
handle). The handle will lock into a downward position when
properly engaged.
RELEASE THE BRAKE by pulling up on the handle. BRAKE FOR
SPEED CONTROL by squeezing on the handle.
IF THE HAND BRAKE IS TOO LOOSE loosen the
Locking Nut and turn the Tension Adjustment Screw
CLOCKWISE.
IF THE HAND BRAKE IS TOO TIGHT loosen the
Locking Nut and turn the Tension Adjustment Screw
COUNTER CLOCKWISE.
NOTE: If additional adjustment is required, repeat one full
turn at a time. Once adjusted, make sure the Locking Nut is
spun tight against the Housing. This will prevent the Tension
Adjustment Screw from loosening.
OPENING/FOLDING
PRODUCT INFORMATION
Serial Number
(Located on Right Rear Leg)
Date of Purchase
TO OPEN WALKER
Hold handles and pull in on hand brakes. Raise the walker to rest on the rear wheels.
PUSH DOWN and forward to open the
walker into the proper walking position.
CAUTION!
Never sit on the seat unless it is
locked into place and the brakes
are in the parked/locked position.
CAUTION!
Do not drop your weight onto the
seat as this may cause damage to
the seat and its components.
PULL UP on the “Easy Fold” seat
handle to fold walker.
IMPORTANT: Push down the seat to
ensure that the walker is in the proper
walking position.
HUMAN CARE CANADA
10-155 Colonnade Road
Oawa, ON K2E 7K1
Phone:- 613.723.6734
Fax:- 613.723.1058
Email: [e-mail]
www.humancaregroup.com
NOVA ORTHOPEDIC & REHA-
BILITATION APPLIANCE., INC.
No. 1098, Feng Chou Rd.,
Sheng Kang Dist.
Taichung City 429, Taiwan,
R.O.C.

MANUEL DE FONCTIONNEMENT – FRANÇAIS
GUIDE DE MONTAGE, D’UTILISATION ET DE RÉGLAGE DES FREINS
BIEN LIRE TOUS LES AVERTISSEMENTS AVANT D’UTILISER
VOTRE DÉAMBULATEUR.
GARDER CES INFORMATIONS POUR LES CONSULTER AU
BESOIN PAR LA SUITE.
EN CAS DE DIFFICULTÉS :
NE PAS essayer de réparer le déambulateur soi-même.
Appeler le magasin où le déambulateur a été acheté. La plupart des magasins font
la réparation et commanderont les pièces nécessaires. Si le fournisseur n’est pas
capable de le faire, appeler Human Care Canada au numéro
1-613-723-6734 ou envoyer un courriel à [e-mail].

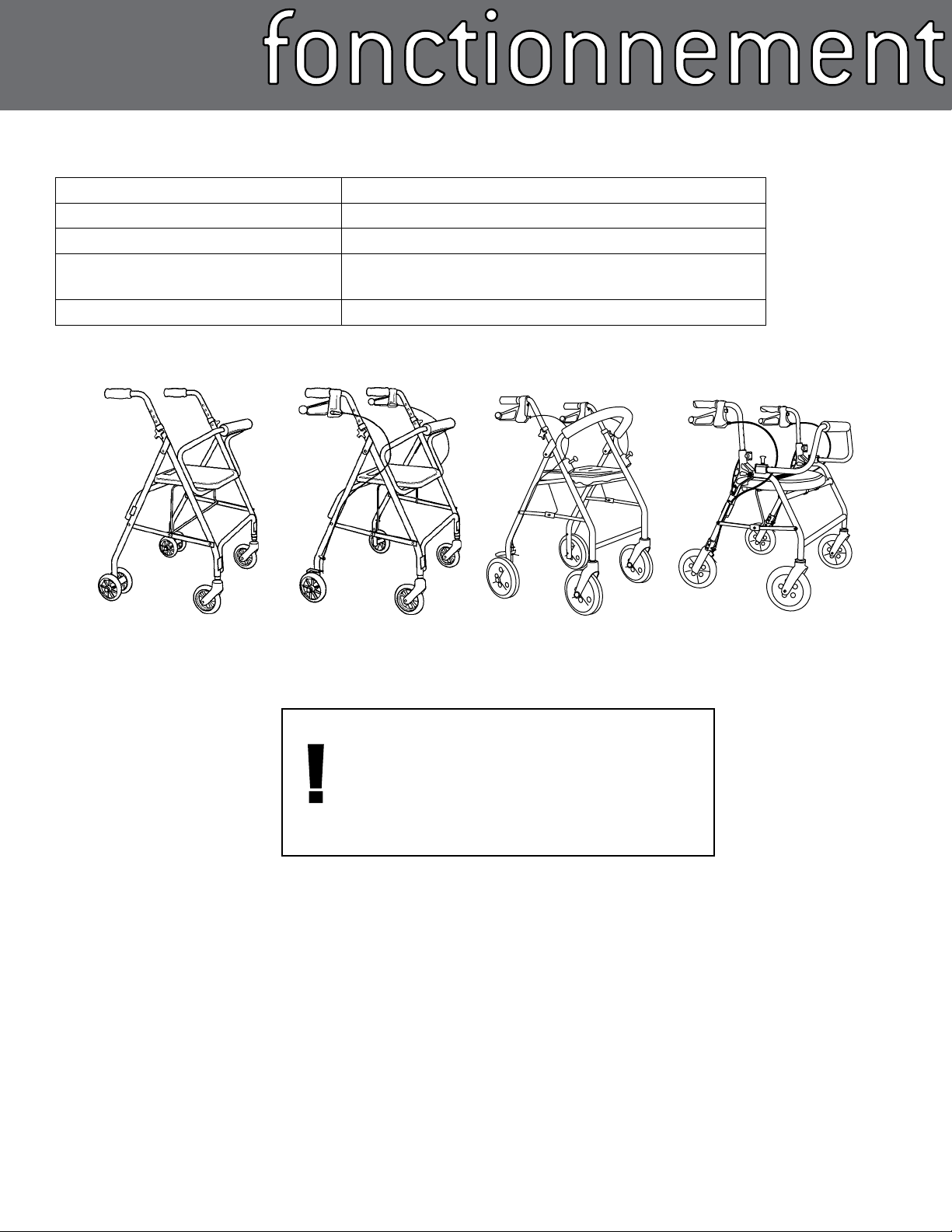

POUR LES MODÈLES :
4200LX (pour une utilisation en intérieur) 4200
4200DX: (pour une utilisation en intérieur) 4205183F, 4205185F, 4205223F, 4205225F
4200WX: 4214181F, 4214183F, 4214184F, 4214221F, 4214223F, 4214224F,
4215181F, 4215183F, 4215184F, 4215221F, 4215223F, 4215224F
4200SWX: 4220223F

MANUEL DE FONCTIONNEMENT – FRANÇAIS
AVERTISSEMENTS : LIRE SOIGNEUSEMENT
S’assurer que le frein est serré avant
de s’asseoir.
NE PAS utiliser comme une fauteuil
roulante ou une fauteuil de transport.
NE PAS utiliser dans les escaliers ou
les escaliers méchaniques.
NE PAS utiliser les poignées de frein
quand on s’assied et quand on se
lève. N’utiliser la poignée supérieure
que pour stabiliser son corps.
NE PAS serrer les freins
continuellement quand on marche
car ceci entraînerait une usure
prématurée des patins de frein et du
pneu.
NE RIEN poser sur la sangle de
dossier car ceci pourrait causer des
dommages.
NE PAS se pencher sur le côté du
déambulateur quand on s’assied.
Distribuer le poids uniformément
pour empêcher le déambulateur de
basculer.
L’arrière des jambes doit toucher le
siège quand on s’assied.
NE RIEN poser sur le déambulateur
replié.
NE PAS dépasser la capacité de poids.
ENTRETIEN ET UTILISATION
NE PAS utiliser d’eau de Javel ni de
nettoyants abrasifs. Pour nettoyer,
essuyer avec un linge humide et un
détergent doux seulement.
FAIRE INSPECTER le déambulateur
chaque année par un
concessionnaire ou un technicien
autorisé. Seul le personnel
autorisé doit faire le réglage du
déambulateur.
Cet appareil n’est destiné qu’à
faciliter la mobilité. Il ne faut
s’asseoir dessus que pour se
reposer.
VÉRIFIER périodiquement pour
s’assurer que les boutons de
réglage de hauteur noirs sont bien
vissés.
VÉRIFIER fréquemment le
déambulateur pour s’assurer
qu’il n’y a pas de composants de
plastique ou de métal desserrés
ou fissurés.
VÉRIFIER le déambulateur pour
s’assurer que les fourches avant
et toutes les roues pivotent bien
et sont exemptes de saleté ou
d’obstruction.
NE PAS ranger le déambulateur
près d’une source de chaleur.
NE PAS laisser le déambulateur
sous la pluie.
N’utiliser que des pièces et des
accessoires autorisés avec
l’appareil.
NE JAMAIS utiliser le
déambulateur pour aucune autre
raison que pour ce qu’ il est prévu.
LX, DX, WX (Nor): 250lb/113,4kg
WX Wide: 350lb/158,8kg
SWX: 500lb/226,8kg

MANUEL DE FONCTIONNEMENT – FRANÇAIS

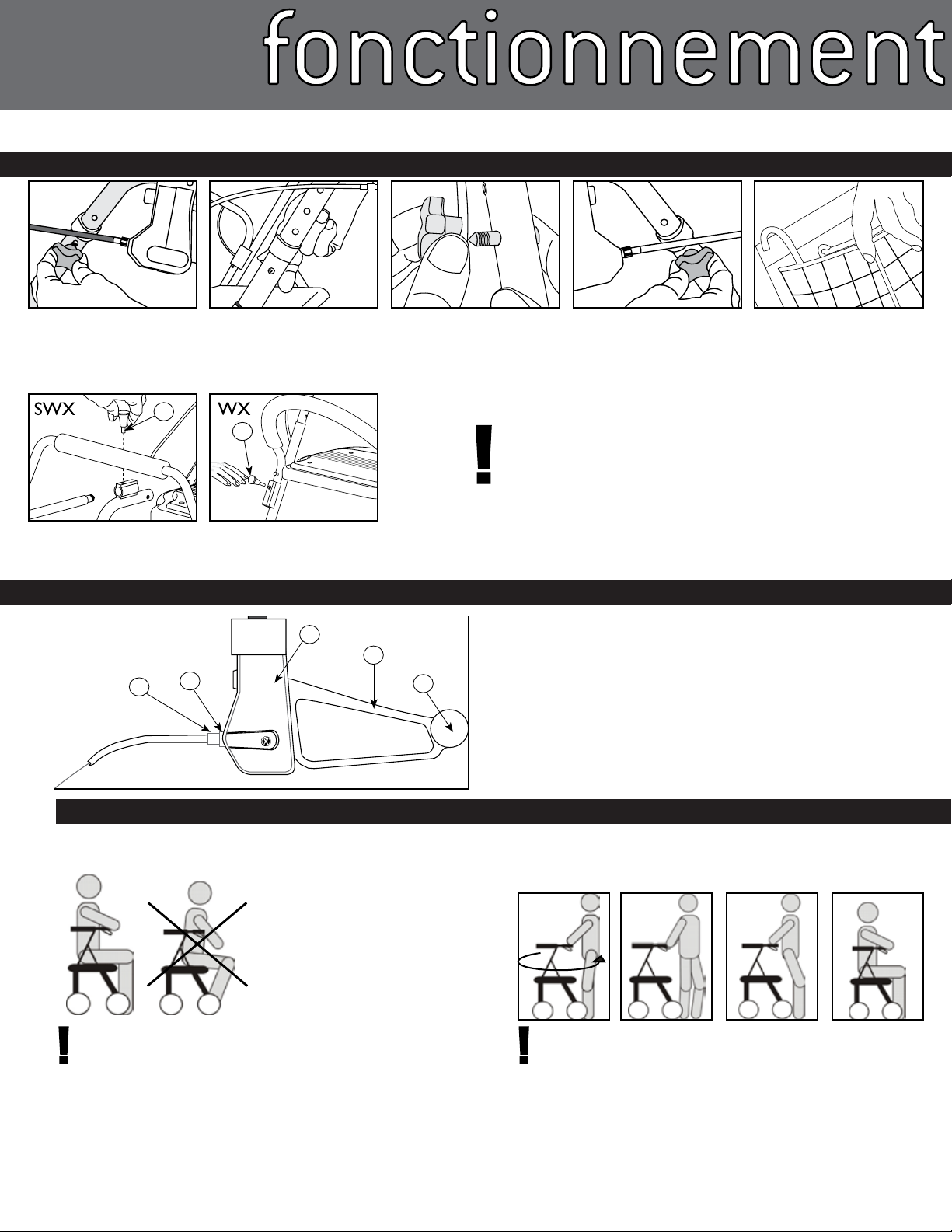

MONTAGE
Enlever les vis de réglage de hauteur
des poignées.
Glisser les poignées dans le bâti et
insérer les vis de réglage de hauteur
à la hauteur désirée.
Placer la tête de la vis dans le trou
de réglage du côté intérieur du
bâti (s’assurer que la vis à tête
hexagonale s’insère bien dans la
découpe du bâti).
Du côté extérieur du bâti, serrer le
bouton de réglage noir sur la vis.
S’assurer que tous les boulons sont bien serrés avant
d’utiliser le déambulateur !
Les freins doivent être à la position parquée/
verrouillée avant qu’on s’asseye sur le déambulateur !
SYSTÈME DE FREINAGE À TOUCHE SENSIBLE
1
2
3
4
5
1. Contre-écrou
2. Vis de réglage de la tension
3. Logement
4. Poignée
5. Boule de poignée de frein pour l’arthrite
Quand on reçoit son nouveau déambulateur, le système de frein est préréglé à
l’usine. Pour garder la position de préréglage, il faut s’assurer que le contre-écrou
est bien serré contre le logement. Ceci s’applique aussi pour le contre-écrou de
la vis de réglage de tension qui se trouve à la roue arrière. (Pour régler, voir
Utilisation/Réglage des freins.)
UTILISATION DU DÉAMBULATEUR
Ce déambulateur est conçu pour aider à la marche et ne doit jamais
être utilisé pour autre chose.
POUR S’ASSEOIR, appuyer l’arrière de la jambe contre le bord du siège pour
assurer la bonne position du déambulateur avant de s’asseoir.
NE PAS appuyer son poids contre les poignées quand on essaie de s’asseoir.
Utiliser les poignées pour stabiliser le corps en tournant doucement sur soi-
même. Garder les mains sur les poignées de mousse et se baisser lentement
sur le siège.
IMPORTANT : Vérifier que le
déambulateur ne roulera pas
avant qu’on essaie de s’asseoir.
Les freins doivent être à la
position parquée/verrouillée
Quand on marche, il faut s’assurer que le chemin est libre et
exempt d’obstacles pour éviter les blessures et les dommages.
Pour installer/déposer le dossier des modèles WX et SWX, tirer sur le bouton
(1) du dossier et insérer le dossier dans le connecteur qui se trouve sur le
bâti. Une fois qu’il est inséré, relâcher le bouton à la position de retenue.
1
1
Pour poser le panier, il suffit de
l’accrocher sur le bâti.

MANUEL DE FONCTIONNEMENT – FRANÇAIS

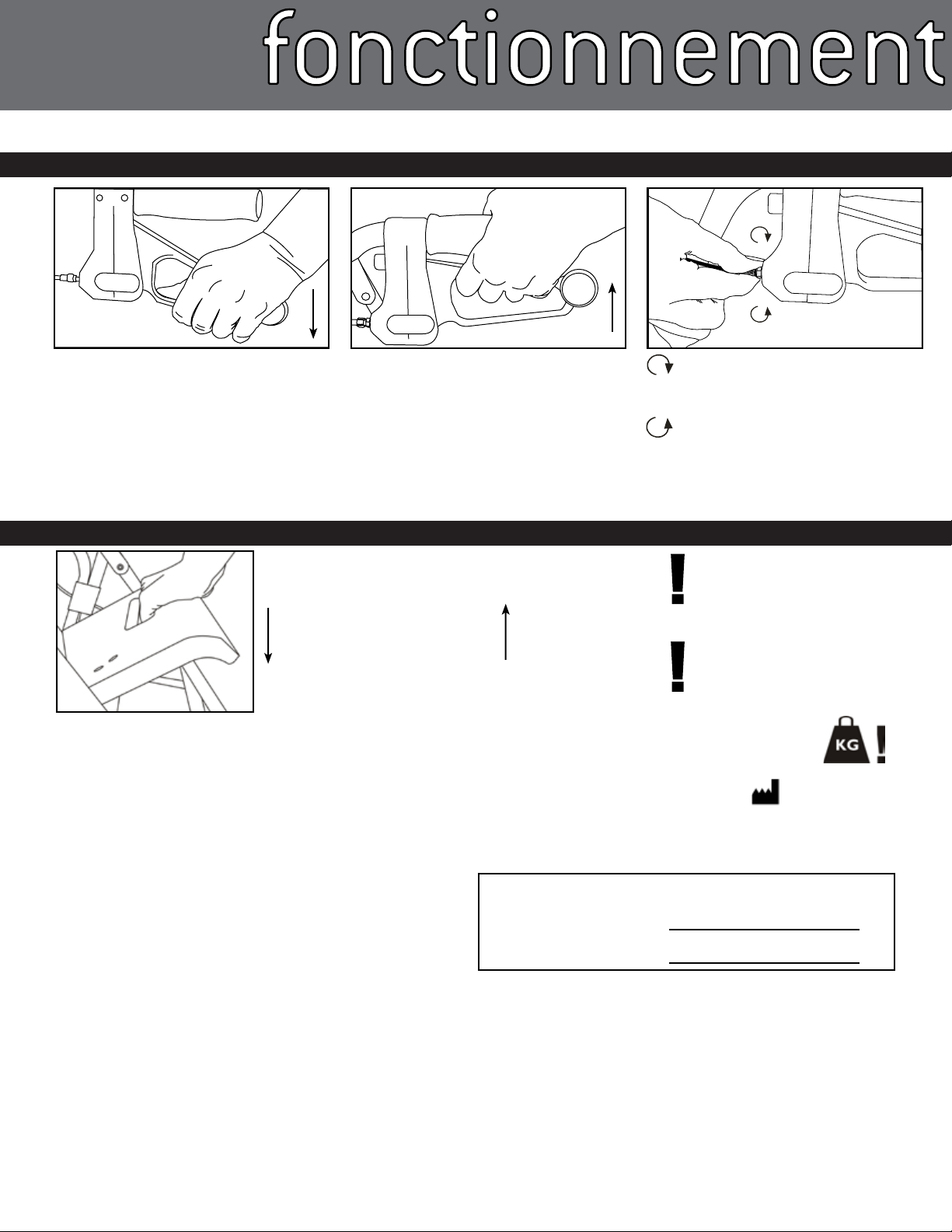

UTILISATION/RÉGLAGE DES FREINS
SERRER LES FREINS en appuyant sur la poignée (pour une
poignée fermée, appuyer sur la boule qui se trouve à son
extrémité). La poignée se verrouillera à la position basse si
elle est bien engagée.
DESSERRER LE FREIN en tirant sur les poignées. FREINER
POUR CONTRÔLER LA VITESSE en serrant la poignée.
SI LE FREIN MANUEL EST TROP LÂCHE,desserrer le
contre-écrou et tourner la vis de réglage de tension
dans le SENS ANTIHORAIRE.
SI LE FREIN MANUEL EST TROP SERRÉ,desserrer le
contre-écrou et tourner la vis de réglage de tension
dans le SENS HORAIRE
NOTE : Si un autre réglage est nécessaire, refaire un tour à la fois. Une fois le réglage
effectué, s’assurer que le contre-écrou est bien serré contre le logement. Ceci
empêchera la vis de réglage de la tension de se desserrer.
OUVERTURE/FERMETURE
NOVA ORTHOPEDIC & REHA-
BILITATION APPLIANCE., INC.
No. 1098, Feng Chou Rd.,
Sheng Kang Dist.
Taichung City 429, Taiwan,
R.O.C.
INFORMATION SUR LE PRODUIT
Numéro de série
(Situé sur le pied arrière droit)
Date d’achat
Pour ouvrir le déambulateur
Tenir les poignées et tirer sur le frein à main. Lever le déambulateur pour qu’il soit sur
les roues arrière.
APPUYER VERS LE BAS et vers l’avant
pour ouvrir le déambulateur.
ATTENTION !
Ne jamais s’asseoir sur le siège à moins
qu’il soit verrouillé en place et que
les freins soient en position parquée/
verrouillée.
ATTENTION !
Ne pas se laisser tomber sur le siège de
tout son poids car ceci peut causer des
dommages au siège et à ses composants.
TIRER VERS LE HAUT la
poignée « Easy Fold » (pliage
facile) du siège pour plier le
déambulateur.
IMPORTANT : Appuyer sur le siège pour
s’assurer que le déambulateur est
dans la bonne position de marche.
99160-User manual 4200 series Rev04 (2016-02-25)
HUMAN CARE CANADA
10-155 Colonnade Road
Oawa, ON K2E 7K1
Phone:- 613.723.6734
Fax:- 613.723.1058
Email: [e-mail]
www.humancaregroup.com
