VOLTCRAFT VC-5081 User manual

Bedienungsanleitung
Analog-Multimeter VC-5081
Best.-Nr. Seite 2 - 24
Operating Instructions
Analog-Multimeter VC-5081
Item No. Page 25 - 44
Mode d’emploi
Multimètre Analogique VC-5081
N° de commande Page 45 - 64
Gebruiksaanwijzing
Analoge Multimeter VC-5081
Bestelnr. Pagina 65 - 85
1544030
1544030
1544030
1544030

2
Inhaltsverzeichnis
Seite
1. Einführung ...........................................................................................................................................................3
2. Bestimmungsgemässe Verwendung ...................................................................................................................4
3. Einzelteilbezeichnung..........................................................................................................................................5
4. Lieferumfang........................................................................................................................................................5
5. Sicherheitshinweise.............................................................................................................................................6
6. Produktbeschreibung...........................................................................................................................................8
7. Symbol- und Zeichenerklärung............................................................................................................................9
8. Inbetriebnahme..................................................................................................................................................10
9. Messbetrieb .......................................................................................................................................................10
a) Nullabgleich................................................................................................................................................. 11
b) Gleich- und Wechselspannungsmessung ................................................................................................... 11

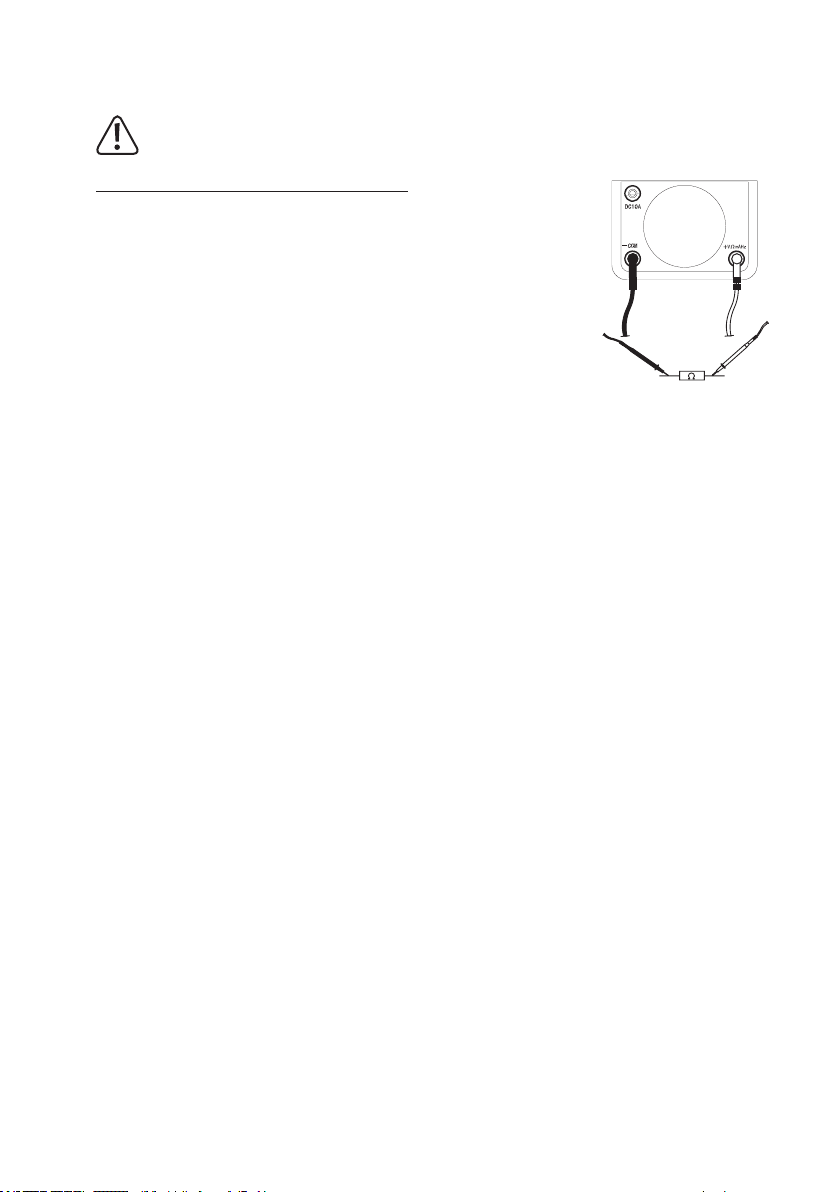

c) Widerstandsmessung .................................................................................................................................12

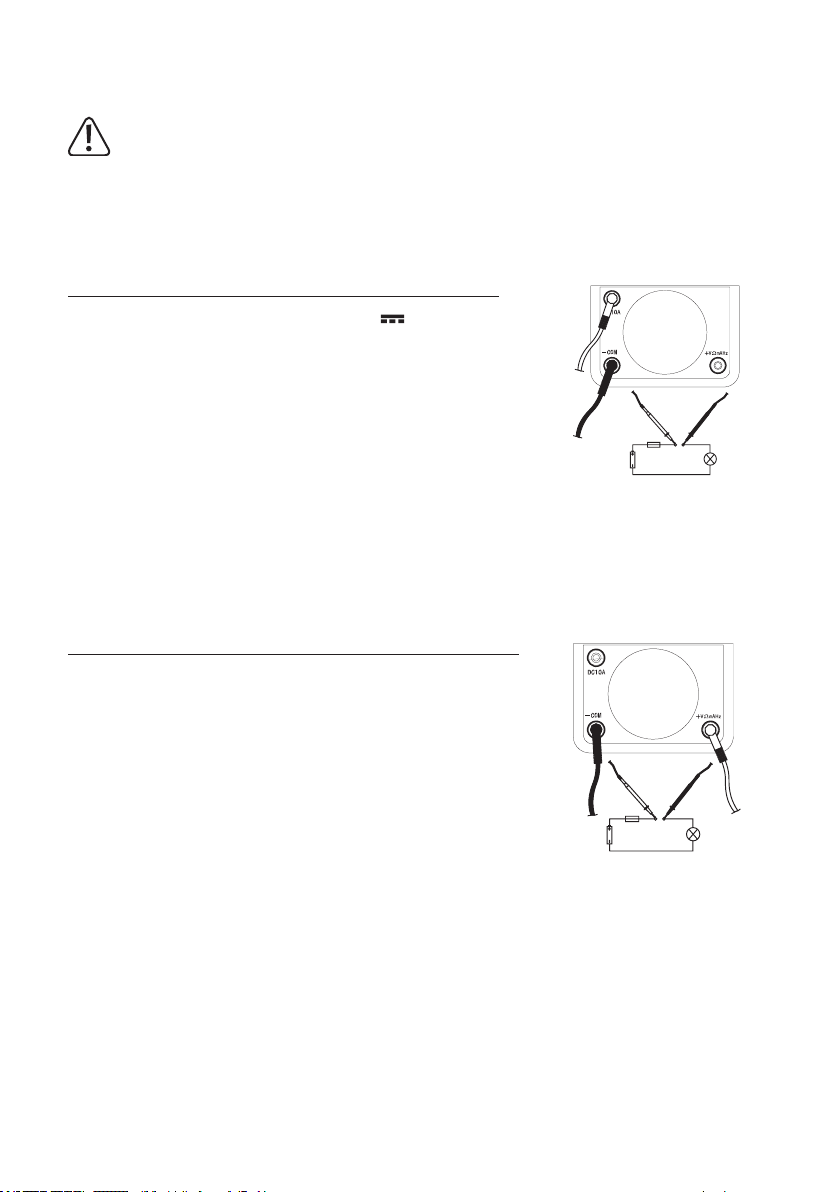

d) Gleichstrommessung...................................................................................................................................13
e) Akustische Durchgangsprüfung...................................................................................................................14
f) Diodentest ...................................................................................................................................................15

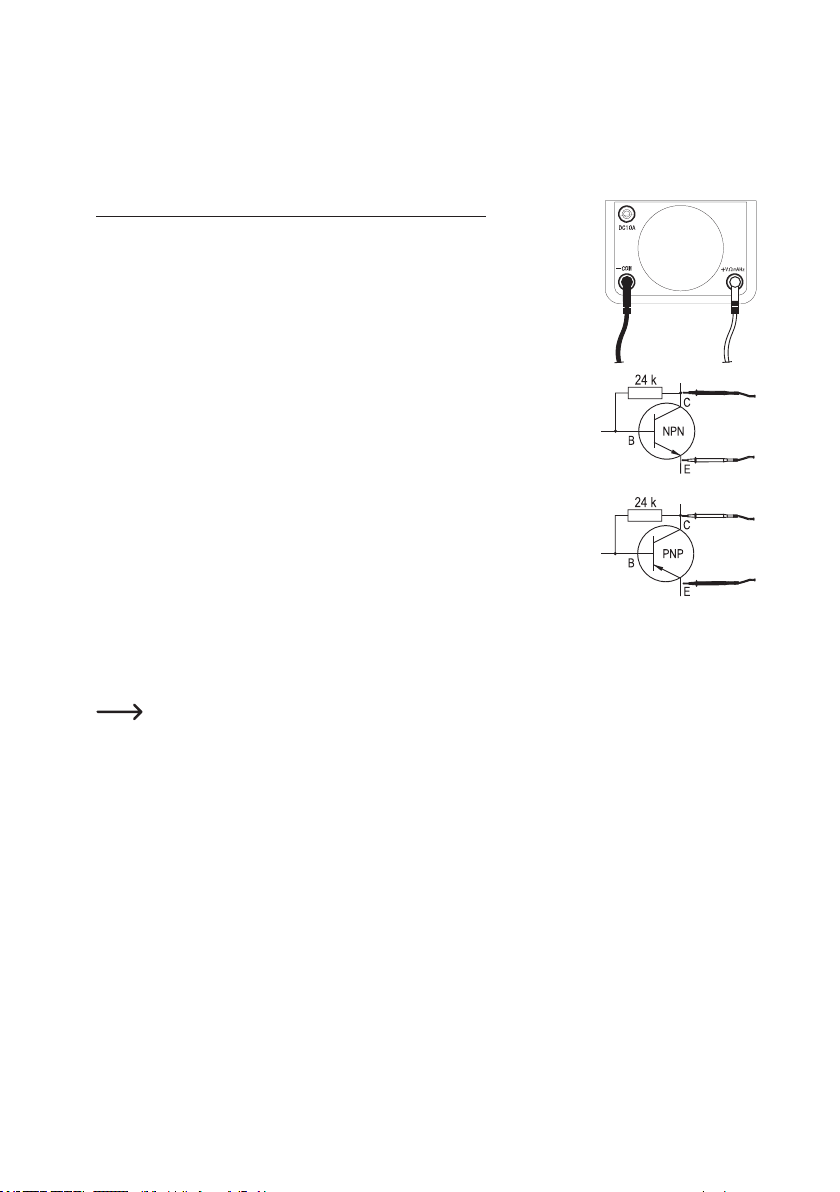

g) Transistortest...............................................................................................................................................16
h) Frequenzmessung.......................................................................................................................................17
10. Reinigung und Wartung.....................................................................................................................................18
a) Allgemein.....................................................................................................................................................18
b) Reinigung ....................................................................................................................................................18

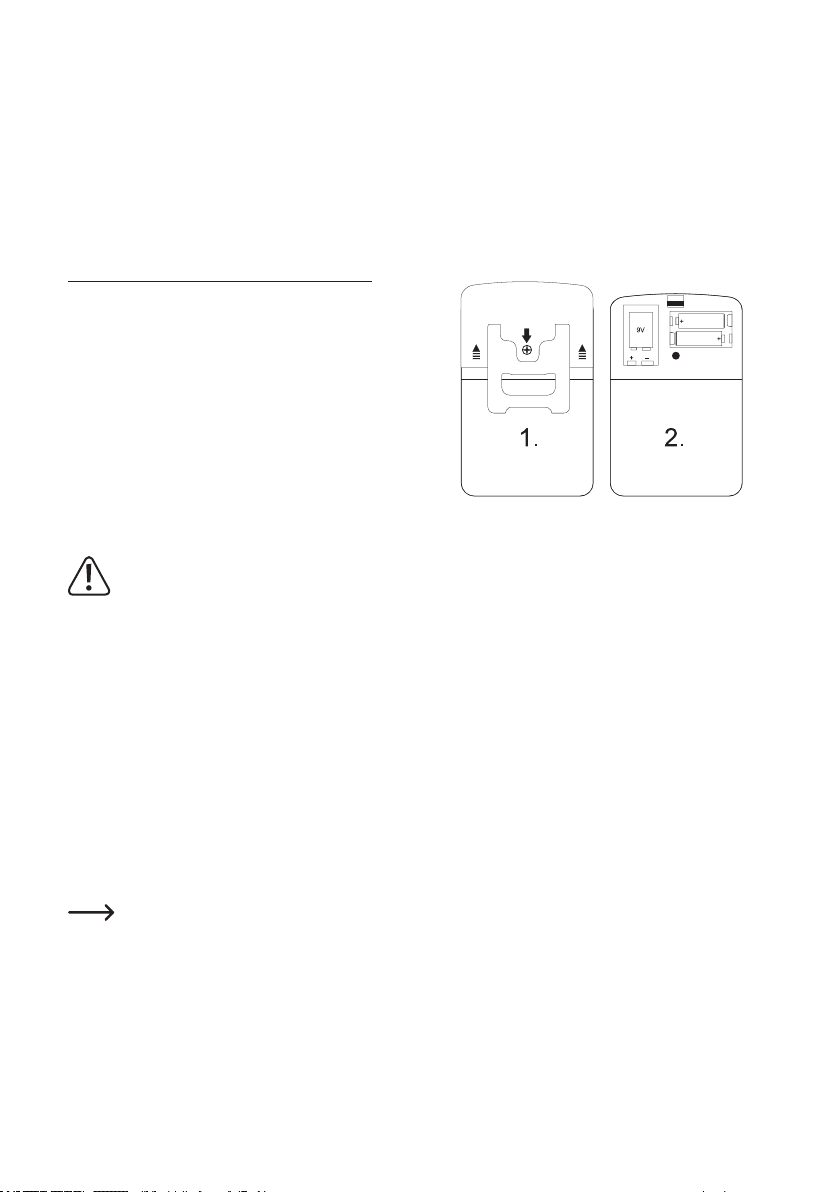

c) Einsetzen und wechseln der Batterien ........................................................................................................19
d) Sicherungswechsel......................................................................................................................................20
11. Entsorgung ........................................................................................................................................................21
12. Behebung von Störungen..................................................................................................................................21
13. Technische Daten ..............................................................................................................................................22

3
1. Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken
möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet
der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft®werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen
Aufgaben gerecht. Voltcraft®bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leis-
tungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch

4
2. Bestimmungsgemässe Verwendung
• Messen und anzeigen von elektrischen Größen im Bereich der Messkategorie CAT III bis max. 500 V gegen Erdpo-
tential, gemäß EN 61010-1 sowie alle niedrigeren Messkategorien. Das Messgerät darf nicht in der Messkategorie
CAT IV eingesetzt werden.
• Messen von Gleich- und Wechselspannung bis max. 500 V
• Messen von Gleichstrom bis 10 A
• Messen von Frequenzen bis 25 kHz
• Messen von Widerständen bis 200 MOhm
• Akustische Durchgangsprüfung
• Diodentest
• Transistortest
Betrieben wird das Multimeter mit handelsüblichen Batterien (2x 1,5 V Micro-Batterien (AAA, LR03), 1x 9 V Block
(6F22, 4922, NEDA1604 oder baugleich)). Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Akkus
mit einer Zellenspannung von 1,2 V dürfen nicht verwendet werden. Eine automatische Abschaltung verhindert die
vorzeitige Entladung der Batterien.
Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel nicht
betrieben werden.
Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen Umgebungsbedin-
gungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und
brennbare Gase, Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke elektrostatische
Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezikationen des Multimeters
abgestimmt sind.
Das Messgerät darf nur von Personen bedient werden, welche mit den erforderlichen Vorschriften für die Messung
und den möglichen Gefahren vertraut ist.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit
Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert
bzw. umgebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!

5
3. Einzelteilbezeichnung
1 Analoge Anzeige mit Spiegelskala
2 Skalenzeiger
3 Justierknopf für Skalenzeiger
4 10 A-Strommessbuchse
5 Drehschalter für die Einstellung der Messfunktionen
6 COM-Buchse (Bezugs-Messpunkt)
7 V/Ω/mA/Hz-Buchse
8 0-Ohm Abgleichregler für Widerstandsmessung
9 Vrms/Vp-p-Umschaltung für Spannungsmessung
10 Seitlicher Gummischutz, rückseitiger Aufstellbügel und
integriertes Batteriefach
11 Betriebsanzeige
4. Lieferumfang
• Analog-Multimeter
• Sicherheitsmessleitungen rot und schwarz (CAT III)
• 1x 9 V-Blockbatterie
• 2x Micro (AAA) Batterien
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

6
5. Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise
zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die
Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt
die Gewährleistung/Garantie.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheits-
hinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck bendliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanlei-
tung hin, die unbedingt zu beachten sind.
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen
Sicherheit des Geräts.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden
sollen.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.
Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert).
CAT I Messkategorie I für Messungen an elektrischen und elektronischen Geräten, welche nicht direkt mit Netz-
spannung versorgt werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung, Signal- und Steuer-
spannungen etc.)
CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzste-
cker direkt mit Netzspannung versorgt werden. Diese Kategorie umfasst auch alle kleineren Kategorien
(z.B. CAT I zur Messung von Signal- und Steuerspannungen).
CAT III Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder Unterverteilungen).
Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Der
Messbetrieb in CAT III ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit
Abdeckkappen über den Messspitzen zulässig.
CAT IV Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation (z.B. Hauptverteilung,
Haus-Übergabepunkte der Energieversorger etc.) und im Freien (z.B. Arbeiten an Erdkabel, Freileitung
etc.). Diese Kategorie umfasst auch alle kleineren Kategorien. Der Messbetrieb in CAT IV ist nur mit Mess-
spitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen
zulässig.
Erdpotential

7
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Ge-
rätes nicht gestattet.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
• Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Mess-
geräten durch geschultes Personal verantwortlich zu überwachen.
• Stellen Sie vor jeder Spannungsmessung sicher, dass sich das Messgerät nicht in einem anderen Mess-
bereich bendet.
• Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt zu entfernen.
• Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential darf 500 VDC/AC in
CAT III nicht überschreiten.
• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >33 V Wechsel- (AC) bzw. >70 V Gleich-
spannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen
lebensgefährlichen elektrischen Schlag erhalten.
• Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en).
Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen,
abgerissen usw.) ist. Die beiliegenden Messkabel haben einen Verschleißindikator. Bei einer Beschädi-
gung wird eine zweite, andersfarbige Isolierschicht sichtbar. Das Messzubehör darf nicht mehr verwendet
werden und muss ausgetauscht werden.
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/
Messpunkte während der Messung nicht, auch nicht indirekt, berühren. Über die fühlbaren Griffbereichs-
markierungen an den Messspitzen darf während des Messens nicht gegriffen werden.
• Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! /
energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden,
das Messgerät bzw. die Messleitungen, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.
• Arbeiten Sie mit dem Messgerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei
welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können.
• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen
Feldern bzw. Sendeantennen oder HF-Generatoren. Dadurch kann der Messwert verfälscht werden.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb
zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser
Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.

8
• Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören.
Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
6. Produktbeschreibung
Das Analog-Multimeter (im folgendem Multimeter genannt) besitzt ein stoßgedämpftes Zeigerinstrument. Die Skala ist
mit einem Spiegel ausgestattet, welche immer eine exakte Ablesung ermöglicht.
Das Multimeter kann in jeder Betriebslage verwendet werden. Ein rückseitiger Aufstellbügel ermöglicht eine leicht
schräge Lage, welche das Ablesen der Anzeige im Messbetrieb erleichtert. Der seitlich integrierte und abnehmbare
Gummischutz (Gummiholster) schützt das Messgerät vor Stößen.
Die Strommessbereiche sind mit keramischen Hochleistungs-Sicherung gegen Überlast geschützt.
Die einzelnen Messfunktionen und Messbereiche werden über einen Drehschalter angewählt. Das Multimeter ist in
der Schalterposition „OFF“ ausgeschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
Das Multimeter ist sowohl im Hobby- als auch im professionellen Bereich einsetzbar.
Zur Spannungsversorgung werden folgende Batterien verwendet:
1 x 9 V-Block + 2 x Micro (AAA).
In den abgewinkelten Steckern der beiliegenden Messleitungen benden sich Transportschutzkappen. Entfernen Sie
diese, bevor Sie die Stecker in die Messgeräte-Buchsen stecken.
Nach Gebrauch können diese als Transportschutz wieder aufgesteckt werden.
Der Skalenzeiger kann über die Justierschraube abgeglichen werden. Führen Sie dies vor jeder Messung durch, um
Fehlmessungen zu vermeiden.

9
7. Symbol- und Zeichenerklärung
Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden.
Überlauf; der Messbereich wurde überschritten
Symbol für den akustischen Durchgangsprüfer
OFF Schalterstellung AUS
COM/- Bezugspotential, - bei DC
+ Messpotential, + bei DC
AC Wechselgröße für Spannung
DC Gleichgröße für Spannung und Strom
Vrms Effektivwert bei AC-Messung
Vp-p Spitze-Spitze-Wert bei AC-Messung
mV Milli-Volt (exp.–3)
V Volt (Einheit der elektrischen Spannung)
A Ampere (Einheit der elektrischen Stromstärke)
mA Milli-Ampere (exp.–3)
µA Mikro-Ampere (exp.–6)
kHz Kilohertz (Einheit der elektrischen Frequenz, exp.3)
Ω Ohm (Einheit des elektrischen Widerstandes)
kΩ Kilo-Ohm (exp.3)
MΩ Mega-Ohm (exp.6)
LI Betriebsstrom von Dioden
LV Durchlassspannung von Dioden
hFE Verstärkungsfaktor bei Transistoren
Iceo Kollektor-Emitter-Leckstrom von Transistoren
IC Kollektorstrom
IB Basisstrom
Power ON Light Betriebsanzeige

10
8. Inbetriebnahme
Bevor Sie mit dem Messgerät arbeiten können, müssen erst die beiliegenden Batterien eingesetzt werden. Setzen Sie
die Batterien wie im Kapitel „Reinigung und Wartung“ beschrieben ein.
Drehschalter (5)
Die einzelnen Messfunktionen können über den Drehschalter eingestellt werden. Das Messgerät ist in Position „OFF“
ausgeschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
Auto-Power-Off-Fuktion
Das eingeschaltete Multimeter schaltet nach ca. 15 - 20 Minuten automatisch ab, wenn der Drehschalter nicht betätigt
wurde. Dies schützt die Batterien vor frühzeitiger Entladung.
Im Betrieb leuchtet die Anzeige (11). Erlischt diese Anzeige, ohne dass der Drehschalter in Position „OFF“ steht, so
ist die Auto-Power-Off-Funktion aktiv. Zum Wiedereinschalten drehen Sie den Drehschalter (5) in Position „OFF“ und
dann in die gewünschte Messfunktion. Die Anzeige (11) leuchtet und das Messgerät ist wieder messbereit.
9. Messbetrieb
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schal-
tungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V ACrms oder 70 V DC anlie-
gen können! Lebensgefahr!
Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschädigungen wie
z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen dürfen nicht mehr benutzt werden!
Lebensgefahr!
Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens
nicht gegriffen werden.
Es dürfen immer nur die zwei Messleitungen am Messgerät angeschlossen sein, welche zum Mess-
betrieb benötigt werden. Entfernen Sie aus Sicherheitsgründen alle nicht benötigten Messleitun-
gen vom Messgerät.
Messungen in Stromkreisen >33 V/AC und >70 V/DC dürfen nur von Fachkräften und eingewiese-
nen Personen durchgeführt werden, die mit den einschlägigen Vorschriften und den daraus resul-
tierenden Gefahren vertraut sind.
Beginnen Sie jede Messung immer mit dem größten Messbereich. Wechseln Sie dann nach und nach in
einen kleineren, um ein genaues Messergebnis zu erhalten. Die beste Genauigkeit erfolgt im mittleren
Skalenbereich (Skalenbereich ca. 70 – 110°).
Die Messbereiche am Drehschalter entsprechen dem Skalenendwert. Zur Ablesung wählen Sie bitte immer den
entsprechenden Wert (z.B. Skala 50 für die Messbereiche 50 und 500).
Achten Sie darauf, dass die Drucktaste „Vrms“ (9) bei jeder Messung (außer V/AC) in Position „Vrms“ steht, da es
sonst zu Fehlmessungen kommen kann.

11
a) Nullabgleich
Führen Sie vor jeder Messung über die Justierschraube (3) einen Nullabgleich durch. Der Zeiger muss exakt über
dem Skalenwert 0 V stehen. An den Messleitungen darf kein Messsignal anliegen.
b) Gleich- und Wechselspannungsmessung
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen, auch nicht bei der Messung
von überlagerten Gleichspannungen (z.B. Brummspannungen).
Zur Messung von Gleichspannungen (DC) gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich V .
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der VΩ-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspotential
(-)) und verbinden Sie die beiden Messspitzen mit dem Messobjekt (Batterie,
Schaltung usw.).
- Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode
sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die Messung polungsrichtig.
- Lesen Sie den Messwert an der Skala „V“ ab. Im 500 V-Messbereich verwenden Sie die Skala 50 V und multipli-
zieren den Messwert x10.
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.
Zur Messung von Wechselspannungen (AC) gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich V .
-
Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote Messleitung mit der VΩ-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).
- Lesen Sie den Messwert an der Skala „V“ ab. Im 500 V-Messbereich verwenden Sie die Skala 50 V und multipli-
zieren den Messwert x10.
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.
Im Wechselspannungs-Messbereich kann über die Drucktaste „Vrms/Vp-p“ (9) die Anzeige von Effektiv-
wert (Vrms) auf Spitzenwert (Vp-p) umgeschaltet werden. Im gedrückten Zustand ist die Spitzenwertfunk-
tion (Vp-p) aktiv. Diese Messfunktion ist nur für symmetrische Wechselspannungen vorgesehen.

12
c) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Zur Widerstandsmessung gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich Ω. Die kleinen Stromwerte unter
den Messbereichen zeigen den Messstrom an.
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der VΩ-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich
der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden.
Justieren Sie bei einer Abweichung den Zeiger mittels 0-Ohm-Abgleichregler (8)
auf 0 Ohm. Kontrollieren Sie dies immer, wenn Sie den Messbereich ändern. Kann
dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der beiden Micro-Batterien (AAA) erforderlich.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt.
- Lesen Sie den Messwert an der Skala „Ω“ ab. Multiplizieren Sie den angezeigten Wert mit dem Messbereich, um
den Messwert zu erhalten (z.B. 100Ω (Anzeige) x10kΩ (Messbereich) = 100 x 10 000 = 1MΩ (Messwert).
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

13
d) Gleichstrommessung
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen in den jeweiligen Messbe-
reichen.
Die max. zulässige Spannung im Strommesskreis gegen Erdpotential darf 500 V in CAT III nicht
überschreiten.
Schalten Sie im Strommessbereich den Stromkreis immer vor dem an- und abklemmen der Mess-
leitungen stromlos. Stromschlaggefahr!
Zur Messung von Gleichströmen bis 10 A/DC gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich 10A .
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der 10A-Buchse (4).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspoten-
tial (-)) und verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt
(Batterie, Schaltung usw.).
- Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode
sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die Messung polungsrichtig.
- Lesen Sie den Messwert an der Skala „A“ ab.
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.
Zur Messung von Gleichströmen bis 250 mA/DC gehen Sie wie folgt vor:
- Für die Messung im mA/µA-Bereich wählen Sie den entsprechenden Messbereich.
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der mA-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspoten-
tial (-)) und verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt
(Batterie, Schaltung usw.).
- Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode
sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die Messung polungsrichtig.
- Lesen Sie den Messwert an der Skala „A“ ab.
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

14
e) Akustische Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Die akustische Durchgangsprüfung ermöglicht die schnelle Überprüfung z.B. einer Leitung. Liegt der Durchgangswi-
derstand <200 Ohm, so ertönt ein Piepton. Ein Messwert wird nicht angezeigt
Zur Durchgangsprüfung gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter die Messfunktion .
-
Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der V/Ω-Buchse (7).
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Die Skalenanzeige hat bei der akustischen Durchgangsprüfung keine Funktion.
- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Bauteil, Schaltung
usw.).
- Bei einem Widerstandswert <200 Ohm ertönt ein Piepton.
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter
auszuschalten.

15
f) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
In dieser Messfunktion entspricht die schwarze Messspitze bauartbedingt der Anode!
Beim Diodentest wird die Durchlassspannung „U“ (UF = Flussrichtung, UR = Sperrrichtung) und der Betriebsstrom „I“
(IF = Flussrichtung, IR = Sperrrichtung) einer Diode ermittelt.
Zu dieser Messung gehen sie wie folgt vor:
- Wählen Sie am Drehschalter die Messfunktion „Ω“ und den Messbereich, der für
Ihre Diode passt. Beginnen Sie mit dem kleinsten Bereich. „x100k/1,5 µA“. und
schalten dann entsprechend höher (bis max. x1/150 mA).
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der V/Ω-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich
der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden.
Justieren Sie bei einer Abweichung den Zeiger mittels 0-Ohm-Abgleichregler (8)
auf 0 Ohm. Kann dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der
beiden Micro-Batterien (AAA) erforderlich.
- Um in Durchlassrichtung zu messen, verbinden Sie die schwarze Messspitze mit
der Anode und die rote Messspitze mit der Kathode. Führen Sie auch immer eine
gegenpolige Messung durch.
- Lesen Sie den Messwert für die Spannung (UF/UR) an der Skala „LV“ in der
Einheit Volt (V) ab.
- Der Betriebsstrom (IF/IR) wird auf der Skala „LI“ angezeigt. Die Einheit entspricht dem gewählten Messbereich
(µA/mA).
Der Betriebsstrom kann von 1,5 µAbis 150 mA gewählt werden. Achtung! Bei einem zu hohen Strom kann
das Bauteil beschädigt werden.
- Erfolgt keine Anzeige, so wird die Diode in Sperrrichtung gemessen oder die Diode ist defekt (Unterbrechung).
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

16
g) Transistortest
Beim Transistortest wird der Verstärkungsfaktor von Transistoren gemessen werden. Der Verstärkungsfaktor ist das
Verhältnis aus Kollektorstrom (IC) und Basisstrom (IB). Für diese Messung ist eine Hilfsschaltung mit einem 24 Kilo-
Ohm-Widerstand notwendig (nicht im Lieferumfang enthalten). Kontaktieren Sie diesen Widerstand zwischen Basis
und Kollektor-Anschluss des Transistors.
Zur Messung des Verstärkungsfaktors gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter die Messfunktion Ω und den Messbereich
„x10/15mA“.
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der V/Ω-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich
der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden.
Justieren Sie bei einer Abweichen den Zeiger mittels 0-Ohm-Abgleichregler (9) auf
0 Ohm. Kann dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der
beiden Micro-Batterien (AAA) erforderlich.
- Verbinden Sie nun je nach Transistortyp die beiden Messspitzen mit dem Messob-
jekt (Transistor).
NPN: Schwarze Messleitung an Kollektor (C), rote Messleitung an Emitter (E)
PNP: Rote Messleitung an Kollektor (C), schwarze Messleitung an Emitter (E)
- Lesen Sie den Messwert für den Verstärkungsfaktor an der Skala „hFE“ ab.
- Erfolgt keine Anzeige, so wird der Transistor in Sperrrichtung gemessen oder der
Transistor ist defekt (Unterbrechung).
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.
Bleibt der Basis-Anschluss des Transistors offen (kein Widerstand eingebaut), so wird der Leckstrom „Iceo“
zwischen Kollektor und Emitter angezeigt. Dieser Wert kann auf der Skala „Iceo“ in der Einheit „mA“ abge-
lesen werden.

17
h) Frequenzmessung
Überschreiten Sie auf keinen Fall die max. zulässige Eingangsgröße von 10V/AC.
Das Multimeter kann Frequenzen von 0 Hz bis 25 kHz im Spannungsbereich von 2,5 bis 10 V/AC messen.
Zur Messung gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich „kHz“.

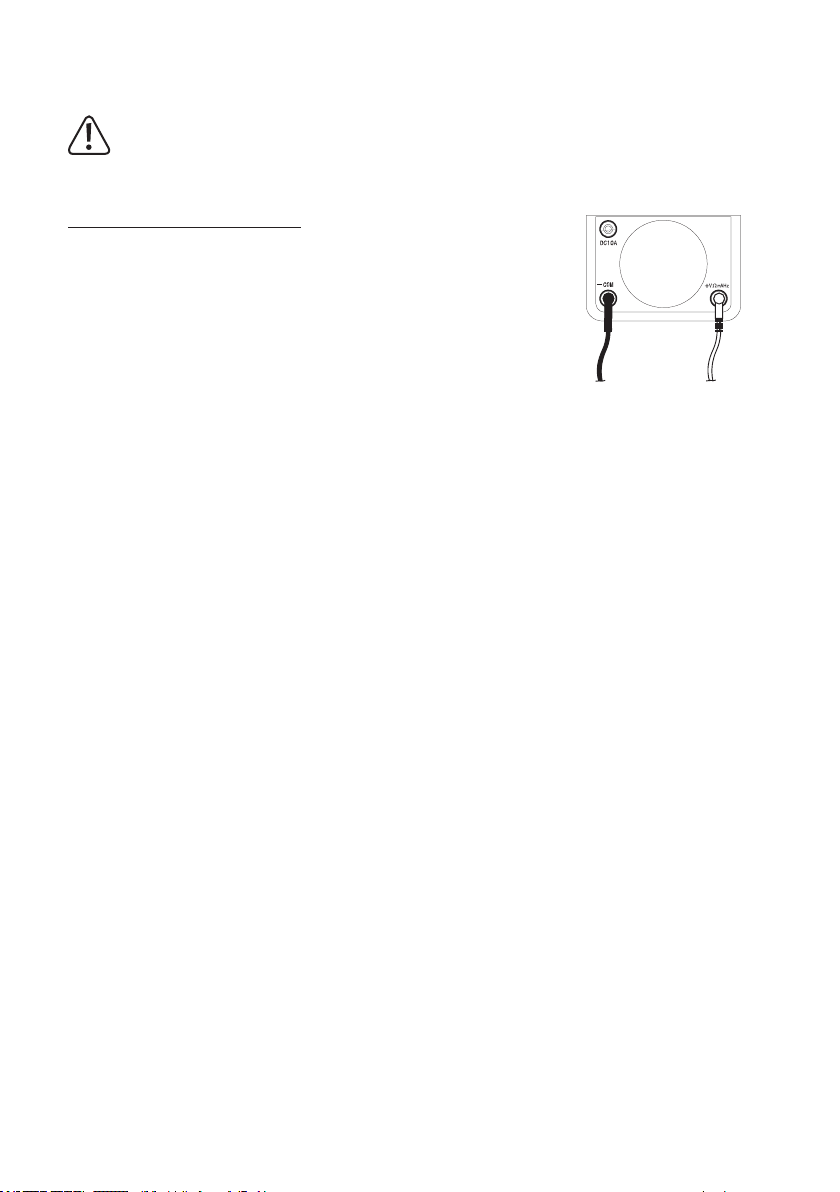

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der Hz-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung
usw.).
- Lesen Sie den Messwert an der Skala „kHz“ ab. Die Einheit entspricht dem eingestellten Messbereich (kHz).
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

18
10. Reinigung und Wartung
a) Allgemein
Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert
werden.
Den Batterie- und Sicherungswechsel nden Sie im Anschluss.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Messleitungen z.B. auf
Beschädigung des Gehäuses oder Quetschung usw.
Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!
b) Reinigung
Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist,
können spannungsführende Teile freigelegt werden.
Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen vom Messgerät
und von allen Messobjekten getrennt werden. Schalten Sie das Multimeter aus.
Verwenden Sie zur Reinigung keine scheuernden Reinigungsmittel, Benzine, Alkohole oder ähnliches. Dadurch wird
die Oberäche des Messgerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Ver-
wenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.
Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistati-
sches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten
Messeinsatz verwenden.

19
c) Einsetzen und wechseln der Batterien
Zum Betrieb des Messgerätes werden Batterien benötigt, die im Lieferumfang enthalten sind.
Setzen Sie neue Batterien ein:
• bei Erstinbetriebnahme,
• wenn die Betriebsanzeige (11) nicht mehr leuchtet oder
• wenn kein Null-Ohm-Abgleich im Widerstandsmessbereich mehr durchführbar ist.
Zum Einsetzen/Wechseln gehen Sie wie folgt vor:
- Entfernen Sie alle Messleitungen vom Gerät und schalten das
Multimeter aus.
- Lösen Sie die rückseitige Gehäuseschraube und schieben Sie
den Batteriefach-Deckel (10) vorsichtig nach oben ab.
- Setzen Sie neue Batterien wie abgebildet in das Multimeter ein.
Achten Sie auf die Polarität im Batteriefach. 9V-Block Batterie +
2 Micro Batterien. Zur einfacheren Entnahme der 9 V Blockbat-
terie verwenden Sie das eingesetzte Zugband. Legen Sie das
Band vor dem Einsetzen unter die Batterie.
- Verschließen Sie das Gehäuse wieder sorgfältig.
Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!
Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien kor-
rodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit
schaden bzw. das Gerät zerstören.
Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder Haustieren ver-
schluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Atzt auf.
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein Auslaufen zu ver-
hindern.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verur-
sachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine Batterien ins
Feuer.
Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr.
Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer:
Best.-Nr. 658014 (Bitte 1x bestellen).
Best.-Nr. 658010 (Bitte 2x bestellen).
Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.
AAA
AAA

20
d) Sicherungswechsel
Beachten Sie beim Sicherungswechsel unbedingt die Sicherheitsbestimmungen!
Es ist sicherzustellen, dass nur Sicherungen vom angegebenen Typ und der angegebenen
Nennstromstärke als Ersatz verwendet werden. Die Verwendung falscher oder geickter Sicherun-
gen bzw. ein Überbrücken des Sicherungshalters ist unzulässig und kann zum Brand führen.
Die Messeingänge „V/mA“ (7) und „+10A“ (4) sind gegen Überlastung geschützt. Ist keine Messung mehr möglich, so
muss die entsprechende Sicherung gewechselt werden.
Zum Sicherungswechsel gehen Sie wie folgt vor:
- Entfernen Sie alle Messleitungen vom Gerät und schalten das Multimeter aus.
- Ziehen Sie den Null-Ohm-Drehknopf (8) nach oben vom Multimeter ab.
-
Lösen Sie die rückseitige Gehäuseschraube und schieben Sie den Batteriefach-Deckel (10) vorsichtig nach oben ab .
- Entfernen Sie die beiden seitlichen Gummiholster vom Gehäuse. Ziehen Sie diese vom Batteriefach beginnend
vom Gehäuse ab.
- Ziehen Sie den Kunststoffzapfen zwischen den beiden Batteriefächern vorsichtig nach hinten, bis die Gehäuse-
schale entriegelt wird. Nehmen Sie die Gehäuseschale vorsichtig ab.
- Ersetzen Sie die entsprechende keramische Hochleistungssicherung gegen eine neue des selben Typs und
Stromstärke.
F 0,5 A / 500 V Flink 6,3 x 32 mm
F 10 A / 500 V Flink 6,3 x 32 mm
-
Verschließen Sie das Gerät in umgekehrter Reihenfolge und verschrauben den Batteriefachdeckel wieder sorgfältig.
AAA
AAA
AAA
AAA
AAA
AAA
