VOLTCRAFT VC-524 AC/DC User manual

Bedienungsanleitung
Stromzange
Best.-Nr. 2754552 (VC-524 AC/DC) Seite 2 - 46
Operating Instructions
Current clamp
Item No. 2754552 (VC-524 AC/DC) Page 47 - 88
Operating Instructions
Pince ampèremétrique
Item No. 2754552 (VC-524 AC/DC) Page 89 - 132
Operating Instructions
Stroomtang
Item No. 2754552 (VC-524 AC/DC) Pagina 133 - 177

2
Inhaltsverzeichnis
1 Einführung .....................................................................................................4
2 Symbol-Erklärung ..........................................................................................4
3 Bestimmungsgemäße Verwendung...............................................................6
4 Lieferumfang..................................................................................................8
5 Aktuelle Bedienungsanleitungen .................................................................8
6 Sicherheitshinweise.......................................................................................9

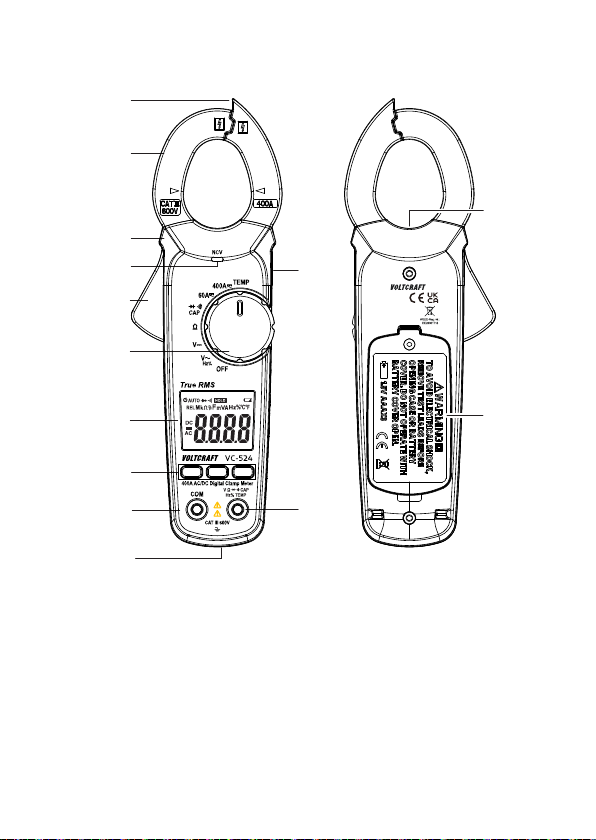

7 Bedienelemente ..........................................................................................12
8 Produktbeschreibung...................................................................................13
8.1 Drehschalter (F).....................................................................................14

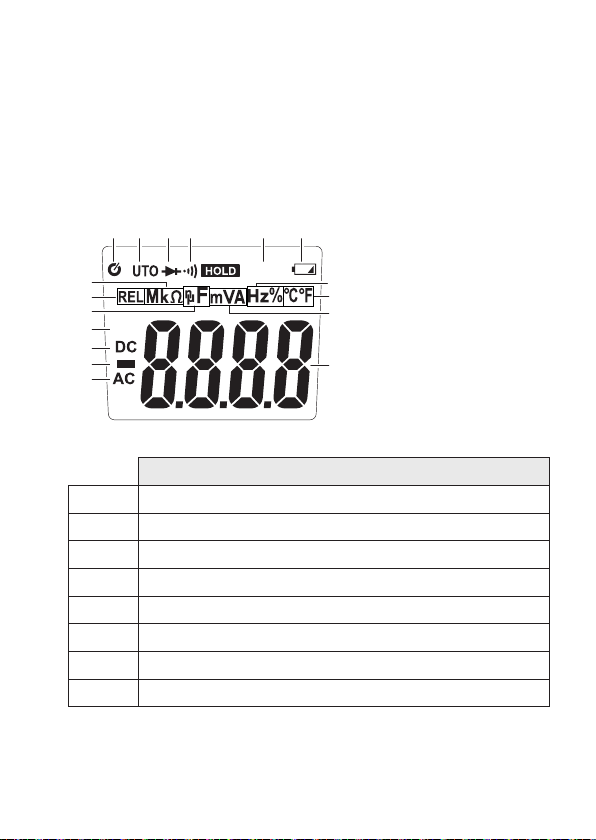

8.2 Display-Angaben und Symbole .............................................................14
9 Messbetrieb .................................................................................................17
9.1 Multimeter einschalten...........................................................................18
9.2 Strommessung „A“.................................................................................18
9.3 Spannungsmessung „V“ ........................................................................21
9.4 Frequenzmessung und Pulsdauer.........................................................23
9.5 Temperaturmessung..............................................................................24
9.6 Widerstandsmessung ...........................................................................26
9.7 Durchgangsprüfung ..............................................................................27
9.8 Diodentest..............................................................................................28
9.9 Kapazitätsmessung ...............................................................................29
9.10 Berührungslose Wechselspannungsdetektion „NCV“..........................30
10 Zusatzfunktionen .........................................................................................31
10.1 Automatische Abschaltung...................................................................31
10.2 HOLD-Funktion....................................................................................32

3
10.3 RANGE-Funktion.................................................................................32
10.4 REL-Funktion.......................................................................................32
10.5 LED-Arbeitsleuchte..............................................................................33
10.6 LPF-Funktion (Tiefpass-Filter).............................................................33
10.7 Inrush-Funktion....................................................................................34
11 Reinigung und Wartung...............................................................................34
11.1 Allgemein .............................................................................................34
11.2 Reinigung.............................................................................................35
11.3 Einsetzen und Wechseln der Batterien................................................36
12 Entsorgung ..................................................................................................38
12.1 Produkt ................................................................................................38
12.2 Batterien/Akkus....................................................................................39
13 Behebung von Störungen............................................................................40
14 Technische Daten ........................................................................................41

4
1 Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft-Produkt haben Sie eine sehr gute Entscheidung getrof-
fen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie
erworben, die sich auf dem Gebiet der Mess-, Lade- und Netztechnik durch beson-
dere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft werden Sie als anspruchsvoller Bastler ebenso wie als professioneller
Anwender auch schwierigen Aufgaben gerecht. Voltcraft bietet Ihnen zuverlässige
Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und
guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft-Produkt!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
2 Symbol-Erklärung
Ein in einem Dreieck bendliches Ausrufezeichen weist auf wichtige
Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten
sind.
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der
Beeinträchtigung der elektrischen Sicherheit des Geräts.
Ein Blitzsymbol im Quadrat erlaubt die Strommessung an unisolierten,
gefährlich-aktiven Stromleitern und warnt vor den möglichen Gefahren.
Die persönliche Schutzausrüstung ist anzuwenden.
Das „Pfeil“-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hin-
weise zur Bedienung gegeben werden sollen.

5
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen
Richtlinien
Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert)
CAT I Messkategorie I für Messungen an elektrischen und elektronischen Ge-
räten, welche nicht direkt mit Netzspannung versorgt werden (z.B. batte-
riebetriebene Geräte, Schutzkleinspannung, Signal- und Steuerspannun-
gen etc.)
CAT II Messkategorie II für Messungen an elektrischen und elektronischen Ge-
räten, welche über einen Netzstecker direkt mit Netzspannung versorgt
werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B.
CAT I zur Messung von Signal- und Steuerspannungen).
CAT III Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steck-
dosen oder Unterverteilungen). Diese Kategorie umfasst auch alle
kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Der
Messbetrieb in CAT III ist nur mit Messspitzen mit einer maximalen freien
Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen
zulässig.
Erdpotential

6
3 Bestimmungsgemäße Verwendung
Messen und Anzeigen der elektrischen Größen im Bereich der Messkategorie
CAT III bis max. 600 V gegen Erdpotential, gemäß EN 61010-1 sowie alle nied-
rigeren Messkategorien. Das Messgerät darf nicht in der Messkategorie CAT IV
eingesetzt werden.
Messen von Wechselstrom bis max. 400 A (AC-TrueRMS)
Messen von Gleichstrom bis max. 400 A
Messen von Gleich- und Wechselspannung bis max. 600 V (AC-TrueRMS)
Frequenzmessung bis 10 kHz
Temperaturmessung von -20 bis +760 °C
Messen von Widerständen bis 60 MΩ
Messen von Kapazitäten bis 6000 µF
Durchgangsprüfung (<50 Ω akustisch)
Diodentest
Berührungslose Wechselspannungsprüfung (NCV) ≥230 V/AC und ≤50 mm
Abstand
LPF (Tiefpasslter)
Inrush-Funktion
Die Messfunktionen werden über den Drehschalter angewählt. Die Messbereichs-
wahl erfolgt in vielen Messfunktionen automatisch und kann auch manuell vorein-
gestellt werden.
Im AC-Spannungs- und AC-Strommessbereich werden Echt-Effektiv-Messwerte
(True RMS) angezeigt.
Die Polarität wird bei negativem Messwert automatisch mit Vorzeichen (-) darge-
stellt.
Die Strommessung erfolgt berührungslos über die aufklappbare Stromzange. Der
Stromkreis braucht zur Messung nicht aufgetrennt werden. Die Stromzange ist auch
zur Messung an unisolierten, aktiv gefährlichen Stromleitern vorgesehen und zuge-
lassen. Die Spannung im Strommesskreis darf 600 V in CAT III nicht überschreiten.
Die Anwendung einer persönlichen Schutzausrüstung ist für Messungen in CAT III
Umgebung empfehlenswert.

7
Betrieben wird das Multimeter mit drei handelsüblichen 1,5 V Micro-Batterien (Typ
AAA, LR03). Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Akkus
mit einer Zellenspannung von 1,2 V dürfen nicht verwendet werden. Eine automati-
sche Abschaltung verhindert die vorzeitige Entlehrung der Batterien. Die automati-
sche Abschaltung kann deaktiviert werden.
Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder feh-
lendem Batteriefachdeckel nicht betrieben werden.
Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw.
unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungs-
bedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und brennbare Gase,
Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke
elektrostatische Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die
Spezikationen des Multimeters abgestimmt sind.
Das Messgerät darf nur von Personen bedient werden, welche mit den erforder-
lichen Vorschriften für die Messung und den möglichen Gefahren vertraut ist. Die
Verwendung der persönlichen Schutzausrüstung wird empfohlen.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder man-
gels Erfahrung und/oder mangels Wissen selbstständig benutzt zu werden. Der Um-
gang mit Messgeräten ist durch geschultes Personal verantwortlich zu überwachen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses
Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektri-
scher Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. um-
gebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für
späteres Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!

8
4 Lieferumfang
Zangen-Multimeter
2x CAT III-Sicherheitsmessleitungen
Typ-K Thermofühler (-20 bis +250 °C)
Messleitungen für Thermoelementadapter Typ K
3x 1,5V AAA-Batterie
Sicherheitsanweisungen
Bedienungsanleitung
5 Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/down-
loads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die An-
weisungen auf der Webseite.

9
6 Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch,
sie enthält wichtige Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt die Gewährleistung/Garantie! Für Fol-
geschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-
habung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung! In solchen Fällen erlischt
die Gewährleistung/Garantie.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand ver-
lassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die
in dieser Gebrauchsanweisung enthalten sind.
Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/
oder Verändern des Gerätes nicht gestattet.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Gerätes haben.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhän-
de!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten
ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu
überwachen.

10
Stellen Sie vor jeder Spannungsmessung sicher, dass sich das Messgerät nicht
in einem anderen Messbereich bendet.
Bei Verwendung der Messleitungen ohne Abdeckkappen
dürfen Messungen zwischen Messgerät und Erdpotenti-
al nicht oberhalb der Messkategorie CAT II durchgeführt
werden.
Bei Messungen in der Messkategorie CAT III müssen die Abdeckkappen auf die
Messspitzen gesteckt werden, um versehentliche Kurzschlüsse während der
Messung zu vermeiden.

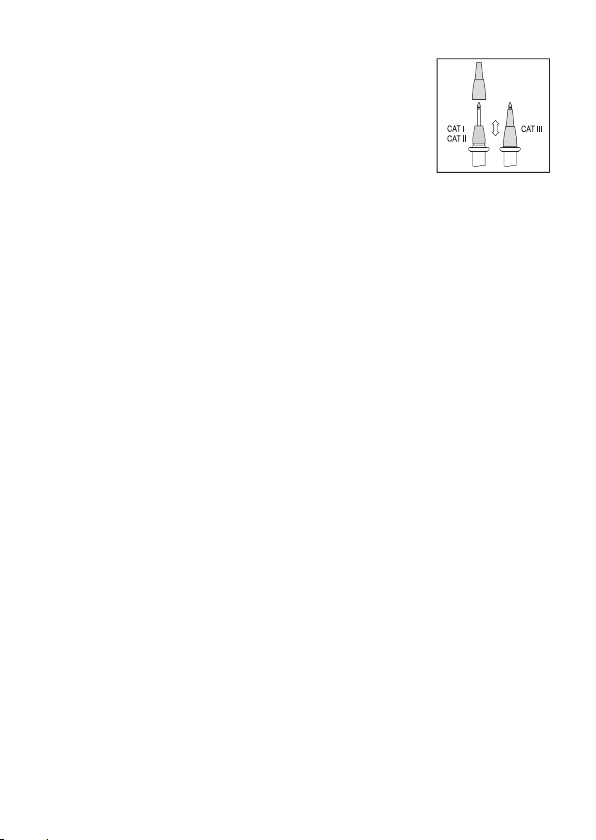

Stecken Sie die Abdeckkappen auf die Messspitzen, bis diese Einrasten. Zum
Entfernen ziehen Sie die Kappen mit etwas Kraft von den Spitzen.
Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt
zu entfernen.
Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpoten-
tial darf 600 V in CAT III nicht überschreiten.
Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >33 V Wechsel-
(AC) bzw. >70 V Gleichspannung (DC)! Bereits bei diesen Spannungen können
Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen
Schlag erhalten.
Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die
zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht
indirekt, berühren. Über die fühlbaren Griffbereichsmarkierungen an den Mess-
spitzen und am Messgerät darf während des Messens nicht gegriffen werden.
Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf
Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die
schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist. Die bei-
liegenden Messkabel haben einen Verschleißindikator. Bei einer Beschädigung
wird eine zweite, andersfarbige Isolierschicht sichtbar. Das Messzubehör darf
nicht mehr verwendet werden und muss ausgetauscht werden.
Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem
Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf,
dass ihre Hände, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungs-
teile usw. unbedingt trocken sind.

11
Vermeiden Sie den Betrieb in unmittelbarer Nähe von:
– starken magnetischen oder elektromagnetischen Feldern
– Sendeantennen oder HF-Generatoren.
Dadurch kann der Messwert verfälscht werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich
ist, wenn:
– das Gerät sichtbare Beschädigungen aufweist,
– das Gerät nicht mehr arbeitet und
– nach längerer Lagerung unter ungünstigen Verhältnissen oder
– nach schweren Transportbeanspruchungen.
Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem
kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondens-
wasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät unein-
geschaltet auf Zimmertemperatur kommen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

12
7 Bedienelemente
A
B
C
D
E
F
G
H
A
J
L
K
N
M
I
INRUSH
LPF
MODE
LPF RANGE REL INRUSH
distributed by
Conrad Electronic SE
Klaus-Conrad-Str. 1
D-92240 Hirschau
Model No.: VC-524
A Kabelseparator mit integriertem NCV-Sensor
B Stromzange
C Fühlbare Griffbereichsmarkierung
D NCV-Signalanzeige
E Stromzangen-Öffnungshebel
F Drehschalter zur Messfunktionswahl
G Messanzeige (Display)

13
H Funktionstasten
MODE-Taste zur Funktionsumschaltung bei mehrfach belegten Bereichen
LPF-Taste zum Aktivieren des Tiefpasslters im V-AC-Modus
RANGE-Taste zur manuellen Messbereichswahl
REL-Taste zur Bezugswertmessung
INRUSH-Taste für die Inrush-Funktion
I COM-Messbuchse (Bezugspotenzial, „Minuspotenzial“)
J Multifunktions-Gewinde (1/4“ UNC, Stativgewinde) für optionales Zubehör
K VΩ-Messbuchse (bei Gleichspannung „Pluspotenzial“)
L HOLD-Funktionstaste zum Festhalten der Messanzeige und für LED-Arbeits-
leuchte
M Batteriefach
N LED-Arbeitsleuchte
8 Produktbeschreibung
Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einem invers
beleuchteten LC-Display dargestellt. Die Messwertanzeige des DMM umfasst 6000
Counts (Count = kleinster Anzeigewert). Die Anzeige reicht von 0 bis 5999.
Das VC-524 ist für Gleich- und Wechselstrommessungen bis 400 A geeignet.
Eine automatische Abschaltung schaltet das Gerät automatisch ab, wenn es län-
gere Zeit nicht bedient wird. Die Batterien werden geschont und ermöglicht so eine
längere Betriebszeit. Die automatische Abschaltung kann deaktiviert werden.
Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich bis Mess-
kategorie CAT III einsetzbar.
In den abgewinkelten Steckern der beiliegenden Messleitungen können sich Trans-
portschutzkappen benden. Entfernen Sie diese, bevor Sie die Stecker in die Mess-
geräte-Buchsen stecken.

14
8.1 Drehschalter (F)
Die einzelnen Messfunktionen werden über einen Drehschalter angewählt. Die au-
tomatische Bereichswahl „AUTO“ ist in einigen Messfunktionen aktiv. Hierbei wird
immer der jeweils passende Messbereich eingestellt.
Das Multimeter ist in der Schalterposition „OFF“ ausgeschaltet. Schalten Sie das
Messgerät bei Nichtgebrauch immer aus.
8.2 Display-Angaben und Symbole
INRUSH
LPF
A
1
18
17
16
15
1
14
13
12
8
9
10
11
2 3 4 5 6 7
Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden.
Angaben
1 Automatische Abschaltung ist aktiv
2 Automatische Messbereichswahl ist aktiv
3 Symbol für den Diodentest
4 Symbol für Durchgangsprüfer
5 Symbol für aktive Data-Hold-Funktion
6 INRUSH-Symbol
7 Batteriewechselanzeige
8 Symbol für Frequenzmessung und Pulsdauerverhältniss in %

15
Angaben
9Einheit der Temperatur (°Celsius = europäisch, °Fahrenheit = em-
pirisch)
10 V = Volt (Einheit der elektrischen Spannung), mV = Milli-Volt (exp.-
3), A = Ampere (Einheit der elektrischen Stromstärke)
11 Messwertanzeige
12 Symbol für Wechselstrom-Betrieb
13 Vorzeichen bei negativen Messwerten
14 Symbol für Gleichstrom-Betrieb
15 Tiefpasslter-Symbol
16 nF = Nano-Farad (exp.-9; Einheit der elektrischen Kapazität) µF =
Mikro-Farad (exp.-6)
17 Aktive Relativwertmessung
18 Ω = Ohm (Einheit des elektrischen Widerstandes), kΩ = Kilo-Ohm
(exp.3), MΩ = Mega-Ohm (exp.6)
LPF Tiefpasslter für AC-Strommessung
INRUSH Einschaltstrommessung für AC-Messbereich
OFF Schalterstellung „Aus“
NCV Berührungslose Wechselspannungserkennung (nur V-AC)
True
RMS
Echt-Effektivwertmessung
HOLD Data-Hold-Funktion aufrufen/abschalten
REL Relativwertmessung aufrufen und Bezugswert setzen (nicht möglich
bei Durchgangsprüfung, Diodentest, Frequenz und NCV)
RANGE Taste für manuelle Messbereichseinstellung
MODE Taste zur Funktionsumschaltung bei mehrfach belegten Messfunk-
tionen

16
Angaben
OL Überlauf-Anzeige; der Messbereich wurde überschritten
Symbol für die verwendeten Batteriedaten
Messfunktion Diodentest
Messfunktion akustischer Durchgangsprüfer
AC Symbol für Wechselstrom
DC Symbol für Gleichstrom
COM Messanschluss Bezugspotenzial
VMessfunktion Spannungsmessung, Volt (Einheit der elektrischen
Spannung)
AMessfunktion Strommessung, Ampere (Einheit der elektrischen
Stromstärke)
Hz% Messfunktion Frequenz, Hertz (Einheit der Frequenz) und Pulsdau-
erverhältniss in %
ΩMessfunktion Widerstand, Ohm (Einheit des elektrischen Widerstan-
des)
CAP Messfunktion Kapazitätsmessung
TEMP Messfunktion Temperaturmessung
Positionsmarkierung für den Stromleiter für korrekte Strommessung
Taste zur Ein- und Ausschaltung der Messstellenbeleuchtung

17
9 Messbetrieb
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrö-
ßen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn
darin höhere Spannungen als 33 V/ACrms oder 70 V/DC anliegen
können! Lebensgefahr!
Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitun-
gen auf Beschädigungen wie z.B. Schnitte, Risse oder Quetschun-
gen. Defekte Messleitungen dürfen nicht mehr benutzt werden!
Lebensgefahr!
Bevor Sie mit dem Multimeter arbeiten, überprüfen Sie für die je-
weilige Messung die ordnungsgemäße Messfunktion. Führen Sie
immer zuerst eine Messung an einer bekannten Messquelle durch
und kontrollieren die ordnungsgemäße Anzeige. Eine Fehlfunkti-
on des Multimeters kann eine lebensgefährliche Situation für den
Anwender herbeiführen. Im Falle einer Fehlanzeige kontrollieren
Sie das Multimeter und wenden Sie sich ggf. an eine Fachkraft zur
Überprüfung des Gerätes.
Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen
und am Messgerät darf während des Messens nicht gegriffen wer-
den.
Es dürfen immer nur die zwei Messleitungen am Messgerät ange-
schlossen sein, welche zum Messbetrieb benötigt werden. Entfer-
nen Sie aus Sicherheitsgründen alle nicht benötigten Messleitun-
gen vom Messgerät, wenn Sie eine Strommessung durchführen.
Messungen in Stromkreisen >33 V/AC und >70 V/DC dürfen nur von
Fachkräften und eingewiesenen Personen durchgeführt werden,
die mit den einschlägigen Vorschriften und den daraus resultieren-
den Gefahren vertraut sind.
Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie
den Messbereich überschritten.

18
9.1 Multimeter einschalten
Das Multimeter wird über den Drehschalter ein- und ausgeschaltet. Drehen Sie den
Drehschalter (F) in die entsprechende Messfunktion. Zum Ausschalten bringen Sie
den Drehschalter in Position „OFF“. Schalten Sie das Messgerät bei Nichtgebrauch
immer aus.
Nach dem Einschalten erfolgt ein kurzer Funktionstest. Während des Funktionstests
werden alle Displaysegmente zur Kontrolle angezeigt.
Bevor Sie mit dem Messgerät arbeiten können, müssen erst die bei-
liegenden Batterien eingesetzt werden. Das Einsetzen und Wech-
seln der Batterien ist im Kapitel „Reinigung und Wartung“ beschrie-
ben.
9.2 Strommessung „A“
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrö-
ßen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn
darin höhere Spannungen als 33 V/Acrms oder 70 V/DC anliegen
können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis gegen Erdpoten-
tial darf 600 V in CAT III nicht überschreiten.
Beachten Sie die erforderlichen Sicherheitshinweise, Vorschriften
und Schutzmaßnahmen zur Eigensicherung.
Die Strommessung erfolgt berührungslos über die aufklappbare Stromzange (B).
Die Sensoren in der Stromzange erfassen das Magnetfeld, das von stromdurchos-
senen Stromleitern umgeben ist. Eine Messung ist sowohl an isolierten als auch an
unisolierten Stromleitern und Stromschienen zulässig. Achten Sie darauf, dass der
Stromleiter immer zentriert durch die Stromzange verläuft (Pfeil-Hilfsmarkierungen
beachten) und die Zange immer geschlossen ist.
An der Zangenspitze bendet sich ein Kabelseparator (A), mit dem gebündelte Ka-
bel einfach auseinandersortiert werden können. Das erleichtert das Aufnehmen des
gewünschten Leiters.

19
Umgreifen Sie mit der Stromzange immer nur einen Stromleiter. Werden
Hin- und Rückleiter (z.B. L und N) erfasst, heben sich die Ströme gegen-
seitig auf und Sie erhalten kein Messergebnis. Werden mehrere Außen-
leiter erfasst (z.B. L1 und L2), addieren sich die Ströme.
Bei geringen Strömen kann der Strom-
leiter mehrfach um einen Schenkel der
Stromzange gewickelt werden, um den
Gesamt-Messstrom zu erhöhen. Teilen
Sie danach den gemessenen Stromwert
durch die Anzahl der Wicklungen um
die Stromzange. Sie erhalten dann den
korrekten Stromwert.
Zur Messung von Wechselströmen (A ) gehen Sie wie folgt vor:
Schalten Sie das DMM am Drehschalter (F)
ein und wählen die Messfunktion „A “ und
den voraussichtlichen Messbereich (60 A
/ 400 A). Im Display erscheint „A“ und das
Symbol AC für Wechselstrom.
Die Anzeige wird bei geschlossener Strom-
zange im Wechselstrom-Messbereich au-
tomatisch auf Null gesetzt. Sollte durch ein
starkes Magnetfeld in der Umgebung die
Anzeige beeinusst werden, kann dieser
unerwünschte Anzeigewert mit der Funkti-
on „REL“ (Relativwertmessung) unterdrückt
werden.
Drücken Sie den Stromzangen-Öffnungshe-
bel (E) und öffnen so die Stromzange.
Umgreifen Sie den einzelnen Stromleiter der
gemessen werden soll und schließen Sie die
Stromzange wieder. Positionieren Sie den Stromleiter mittig zwischen den bei-
den Dreiecks-Positionssymbole an der Zange.
Der gemessene Wechselstrom wird im Display angezeigt.
Entfernen Sie nach Messende die Stromzange vom Messobjekt und schalten
Sie das Gerät aus. Drehen Sie den Drehschalter in Position „OFF“.

20
Zur Messung von Gleichströmen (A ) gehen Sie wie folgt:
Schalten Sie das DMM am Drehschalter (F) ein und wählen die Messfunktion
„A “ und den voraussichtlichen Messbereich (60 A / 400 A). Im Display er-
scheint „A“ und das Symbol AC für Wechselstrom.
Drücken Sie die Taste „MODE“ um in die
DC-Messfunktion umzuschalten. Im Dis-
play erscheint „DC“.
Die Anzeige wird bei geschlossener
Stromzange im Gleichstrom-Messbe-
reich automatisch auf Null gesetzt. Sollte
durch ein starkes Magnetfeld in der Um-
gebung die Anzeige beeinusst werden,
kann dieser unerwünschte Anzeigewert
mit der Funktion „REL“ (Relativwertmes-
sung) unterdrückt werden.
Drücken Sie den Stromzangen-Öffnungs-
hebel (E) und öffnen so die Stromzange.
Umgreifen Sie den einzelnen Stromleiter
der gemessen werden soll und schließen
Sie die Stromzange wieder. Positionieren
Sie den Stromleiter mittig zwischen den
beiden Dreiecks-Positionssymbole an
der Zange. Achten Sie auf die Stromrichtung. Der Plus-Leiter muss von der
Stromquelle kommend von vorne nach hinten verlaufen.
Der gemessene Gleichstrom wird im Display angezeigt.
Wird ein negativer Strom angezeigt, ist die Polarität des Leiters vertauscht oder
der Stromuss erfolgt in umgekehrter Richtung (z.B. im Solarstrom- oder La-
debetrieb).
Entfernen Sie nach Messende die Stromzange vom Messobjekt und schalten
Sie das Gerät aus. Drehen Sie den Drehschalter in Position „OFF“.
