VOLTCRAFT BS-600SD User manual

Bedienungsanleitung
BS-600SD Endoskop
Best.-Nr. 2250942 Seite 2 - 17
Operating Instructions
BS-600SD Endoscope
Item No. 2250942 Page 18 - 33
Notice d’emploi
BS-600SD Endoscope
N° de commande 2250942 Page 34 - 49
Gebruiksaanwijzing
BS-600SD Endoscoop
Bestelnr. 2250942 Pagina 50 - 65

2
INHALTSVERZEICHNIS
Seite
1. Einführung ............................................................................................................................3
2. Aktuelle Bedienungsanleitungen ..........................................................................................3
3. Bestimmungsgemässe Verwendung ....................................................................................4
4. Lieferumfang.........................................................................................................................4
5. Merkmale Und Funktionen ...................................................................................................5
6. Symbol-Erklärung.................................................................................................................5
7. Sicherheitshinweise..............................................................................................................6
8. Bedienelemente....................................................................................................................8
9. Batterien einlegen / wechseln...............................................................................................9
10. Micro-SD-Karte einlegen ......................................................................................................9
11. Inbetriebnahme...................................................................................................................10
a) Grundfunktionen.............................................................................................................10
b) Einstellungen..................................................................................................................11
c) Foto-/Videofunktion ........................................................................................................12
d) Anschluss an einen PC..................................................................................................13
e) Anschluss an einen Fernseher.......................................................................................14
12. WartungUndPege ...........................................................................................................14
13. Konformitätserklärung (DOC).............................................................................................15
14. Entsorgung .........................................................................................................................15
a) Produkt...........................................................................................................................15
b) Batterien/Akkus..............................................................................................................15
15. Technische Daten...............................................................................................................16
16. Passendes Zubehör ...........................................................................................................17

3
1. EINFÜHRUNG
Sehr geehrte Kundin, sehr geehrter Kunde,
mit dem Kauf eines Voltcraft®- Produktes haben Sie eine sehr gute Entscheidung getroffen, für
die wir Ihnen danken.
Voltcraft®- Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für über-
durchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche
Leistungsfähigkeit und permanente Innovation auszeichnen.
Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit
einem Produkt der Voltcraft®- Markenfamilie selbst für die anspruchsvollsten Aufgaben immer
die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuver-
lässige Qualität unserer Voltcraft®- Produkte bieten wir Ihnen mit einem fast unschlagbar
günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und
auch erfolgreiche Zusammenarbeit.
Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft®- Produkt!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
2. AKTUELLE BEDIENUNGSANLEITUNGEN
Laden Sie aktuelle Bedienungsanleitungen über den Link
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Endoskop ist ein visuelles Hilfsmittel zur optischen Fehlersuche und Inspektion an
spannungslosen Anlagen und Einrichtungen. Die Beleuchtung an der Kameraspitze ist
steuerbar. Ein PAL/NTSC-Videoausgang steht zur Verfügung. Fotos und Videos können auf
einer optional erhältlichen microSD-Karte gespeichert und auf einen PC übertragen werden. Die
Schwanenhals-Kamera ist wasserdicht und für den Einsatz in wässrigen Flüssigkeiten (keine
Säuren oder Laugen) geeignet. Das Grundgerät darf keiner Feuchtigkeit ausgesetzt bzw. nicht
eingetaucht werden. Die Spannungsversorgung erfolgt über vier Batterien des Typs AA (nicht
enthalten). Ein Betrieb in explosionsgefährdeten Bereichen bzw. die Anwendung bei Menschen
und Tieren ist nicht zulässig.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
4. LIEFERUMFANG
• Endoskop • USB-Kabel
• Schwanenhals mit Kamera • 3 x Aufsatz (Magnet, Haken, Spiegel)
• Aufbewahrungskoffer • Bedienungsanleitung
• Video-Kabel

5
5. MERKMALE UND FUNKTIONEN
• Micro-SD-Karteneinschub
• Video- und Foto-Funktion
• LED-Beleuchtung
• Aufsatz bestehend aus Magnet, Haken und Spiegel
•
6. SYMBOL-ERKLÄRUNG
Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch
elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei
Handhabung, Betrieb oder Bedienung hin.
Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.

6
7. SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Dieses Produkt ist ein Präzisionsgerät. Lassen Sie es nicht fallen, und setzen Sie
es keinen Stößen aus.
• Das Grundgerät ist nicht wasserdicht und kann deshalb nicht unter Wasser
eingesetzt werden.
• Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt
werden. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.
• Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile
spannungslos.

7
• Legen Sie das Endoskop, sowie das dazugehörige Zubehör bei Nichtgebrauch
immer im Koffer ab.
• EmpndlicheOberächen(mitMöbelpoliturenetc.)könntenmitdemGehäuse
chemisch reagieren.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
• Nehmen Sie das Gerät niemals gleich dann in Betrieb, wenn es von einem kalten
in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser
kann unter ungünstigen Umständen Ihr Gerät zerstören. Lassen Sie das Gerät
uneingeschaltet auf Zimmertemperatur kommen.
• Soll ein Netzteil zum Laden des Akkus verwendet werden, so muss dieses mit
dem Produkt kompatibel sein. Technische Daten beachten.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst
oder an andere Fachleute.
c) Allgemein
• Achten Sie beim Einlegen der Batterien / Akkus auf die richtige Polung.
• Entfernen Sie die Batterien / Akkus, wenn Sie das Gerät längere Zeit nicht
verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende
oder beschädigte Batterien / Akkus können bei Hautkontakt Säureverätzungen
hervorrufen. Beim Umgang mit beschädigten Batterien / Akkus sollten Sie daher
Schutzhandschuhe tragen.
• Bewahren Sie Batterien / Akkus außerhalb der Reichweite von Kindern auf.
Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder
Haustieren verschluckt werden könnten.
• Alle Batterien / Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das
Mischen von alten und neuen Batterien / Akkus im Gerät kann zum Auslaufen der
Batterien / Akkus und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz
undwerfenSiesienichtinsFeuer.VersuchenSieniemals,nichtauadbare
Batterien aufzuladen. Es besteht Explosionsgefahr!

8

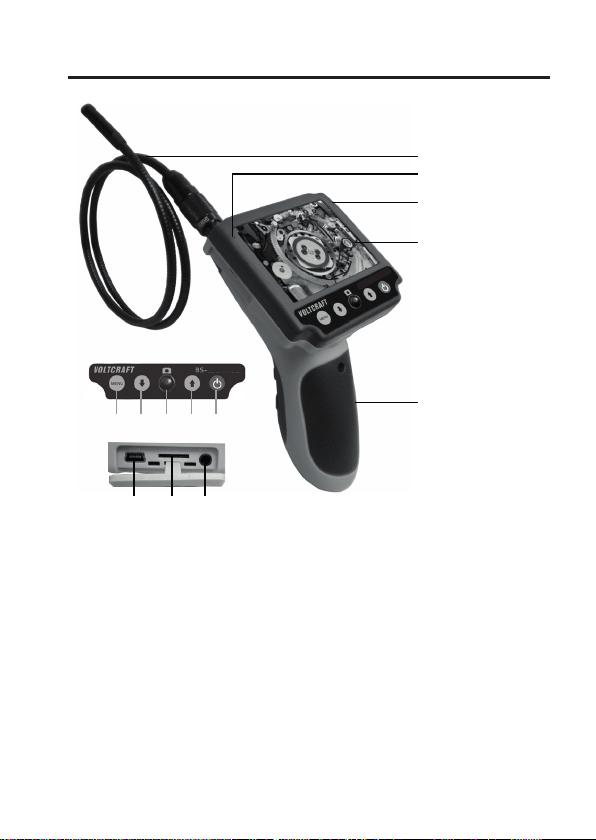

8. BEDIENELEMENTE
1
2
3
4
5
11 12 13
76 8 9 10
600SD
300XRSD
1 Schwanenhals
2 Batterie-LED
3 Power-LED
4 Monitor
5 Batteriefach
6 Taste MENU
7 Taste↓
8 Auslöser-Taste
9 Taste↑
10 Taste Ein/Aus
11 miniUSB-Anschluss
12 microSD-Einschub
13 Video-Ausgang

9
9. BATTERIEN EINLEGEN / WECHSELN
• Lösen Sie die Schraube am Batteriefachdeckel mit Hilfe eines Kreuzschlitzschraubendrehers
und entnehmen Sie den Batteriefachdeckel.
• Entnehmen Sie den Batteriehalter aus dem Batteriefach (5).
• Legen Sie vier Batterien des Typs AA in den Batteriehalter ein und beachten Sie dabei die
Polaritätsangaben innerhalb der Schächte des Batteriehalters.
• Setzen Sie den Batteriehalter wieder ins Batteriefach ein und beachten Sie dabei die
Polaritätsangaben auf der Oberseite des Batteriehalters und innerhalb des Batteriefachs.
• Schließen Sie das Batteriefach wieder.
Tauschen Sie die Batterien aus, wenn die Schwanenhals-Kamera nicht ordnungsgemäß
funktioniertoderdieLEDaufderKameranichtvollständigaueuchtet.
10. MICRO-SD-KARTE EINLEGEN
Um die Foto-/Video-Funktion nutzen zu können, müssen Sie zunächst eine microSD-Karte
(nicht enthalten) einlegen. Gehen Sie dazu wie folgt vor:
• Öffnen Sie die Abdeckung rechts neben dem Monitor.
• Legen Sie eine microSD-Karte in den microSD-Einschub (12) ein. Die Kontakte der Karte
müssen in Richtung des Monitors zeigen. Die Karte muss einrasten.
• Schließen Sie die Abdeckung.

10
11. INBETRIEBNAHME
a) Grundfunktionen
Halten Sie nur den Kamerakopf und den Schwanenhals (1) in spannungslose
Flüssigkeiten. Der Schwanenhals darf nicht jenseits der Markierung „IP67 max. water
level“ eingetaucht werden.
Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt werden.
Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen. Schalten Sie aus
Sicherheitsgründen vor jeder Inspektion alle Anlagenteile spannungslos.
Vermeiden Sie eine starke mechanische Belastung bzw. Vibrationen. Der minimale
Biegeradius von 45 mm darf nicht unterschritten werden.
• Drücken Sie die Taste Ein/Aus (10), um das Gerät einzuschalten. Auf dem Bildschirm
erscheint das Kamerabild.
• Im Kamerakopf sind vier LEDs integriert.
• HaltenSiedieTaste↑fürca.zweiSekundengedrückt,umdasBildum180ºzurotieren.
• HaltenSiedieTaste↓gedrückt,umheranzuzoomen.
Aufsätze
• Fixieren Sie bei Bedarf einen der drei Aufsätze (Magnet, Haken, Spiegel) an der schmalen
Vertiefung unterhalb des Kamerakopfes.
• Stellen Sie vor der Nutzung sicher, dass der Befestigungsring des Aufsatzes geschlossen
ist.
Dreikant-Befestigungspunkt
Oberhalb des Bildschirms ist ein Dreikant-Befestigungspunkt angebracht. Bringen Sie ihn bei
Bedarf an einem Trageriemen (nicht im Lieferumfang enthalten) an, um einen freihändigen
Betrieb zu ermöglichen.

11
b) Einstellungen
Innerhalb des Menüs haben folgende Tasten folgende Funktionen:
Taste Funktion
MENU • Menü aufrufen
• vom Untermenü zurück ins Hauptmenü navigieren
• Hauptmenü verlassen
↓• Cursor nach unten bewegen
• Wert verringern
↑• Cursor nach oben bewegen
• Wert vergrößern
Auslöser-Taste Auswahl bestätigen
Videoausgangsformat
• Drücken Sie die Taste MENU (6), um das Menü aufzurufen.
• WählenSiemitderTaste↓(7)oder↑(9)denMenüpunkt„Setting“unddrückenSiezur
Bestätigung die Auslöser-Taste (8).
• Wählen Sie den Menüpunkt „TV Output“ und bestätigen Sie Ihre Auswahl.
• Wählen Sie das gewünschte Format (NTSC oder PAL) und bestätigen Sie Ihre Auswahl.
• Verlassen Sie das Menü, indem Sie die Taste MENU drücken.
Bildwiederholungsrate
• Drücken Sie die Taste MENU, um das Menü aufzurufen.
• WählenSiemitderTaste↓oder↑denMenüpunkt„Setting“unddrückenSiezur
Bestätigung die Auslöser-Taste.
• Wählen Sie den Menüpunkt „Frame Rate“ und bestätigen Sie Ihre Auswahl.
• Wählen Sie die gewünschte Bildwiederholungsrate (20 fps / 25 fps / 30 fps) und bestätigen
Sie Ihre Auswahl.
• Verlassen Sie das Menü, indem Sie die Taste MENU drücken.

12
microSD-Karte formatieren
• Drücken Sie die Taste MENU, um das Menü aufzurufen.
• WählenSiemitderTaste↓oder↑denMenüpunkt„Setting“unddrückenSiezur
Bestätigung die Auslöser-Taste.
• Wählen Sie den Menüpunkt „Format“ und bestätigen Sie Ihre Auswahl.
• Wählen Sie „YES“ (Ja) und bestätigen Sie Ihre Auswahl. Daraufhin wird die microSD-Karte
formatiert.
• Wählen Sie „NO“ (Nein), um den Vorgang abzubrechen.
Sprache einstellen
• Drücken Sie die Taste MENU, um das Menü aufzurufen.
• WählenSiemitderTaste↓oder↑denMenüpunkt„Setting“unddrückenSiezur
Bestätigung die Auslöser-Taste.
• Wählen Sie den Menüpunkt „Language“ und bestätigen Sie Ihre Auswahl.
• Wählen Sie die gewünschte Sprache und bestätigen Sie Ihre Auswahl.
• Verlassen Sie das Menü, indem Sie die Taste MENU drücken.
Datum/Uhrzeit einstellen
• Drücken Sie die Taste MENU, um das Menü aufzurufen.
• WählenSiemitderTaste↓oder↑denMenüpunkt„Setting“unddrückenSiezur
Bestätigung die Auslöser-Taste.
• Wählen Sie den Menüpunkt „Time/Date“ und bestätigen Sie Ihre Auswahl. Der Tag blinkt.
• StellenSiemitderTaste↓oder↑denTageinundbestätigenSieIhreAuswahl.DerMonat
blinkt.
• Gehen Sie in der gleichen Weise vor, um Monat, Jahr, Stunden, Minuten und Sekunden
einzustellen.
c) Foto-/Videofunktion
Foto
• Drücken Sie die Taste MENU, um das Menü aufzurufen.
• WählenSiemitderTaste↓oder↑denMenüpunkt„Camera“unddrückenSiezur
Bestätigung die Auslöser-Taste. Oben links auf dem Monitor erscheint das Fotokamera-
Symbol.
• Drücken Sie nun die Auslöser-Taste, um ein Foto zu schießen.

13
Video
• Drücken Sie die Taste MENU, um das Menü aufzurufen.
• WählenSiemitderTaste↓oder↑denMenüpunkt„DVR“unddrückenSiezurBestätigung
die Auslöser-Taste. Oben links auf dem Monitor erscheint das Videokamera-Symbol.
• Drücken Sie nun die Auslöser-Taste, um ein Video aufzunehmen.
• Drücken Sie die Auslöser-Taster erneut, um die Video-Aufnahme zu beenden.
Wiedergabe
• Drücken Sie die Taste MENU, um das Menü aufzurufen.
• WählenSiemitderTaste↓oder↑denMenüpunkt„Playback“unddrückenSiezur
Bestätigung die Auslöser-Taste.
• Das zuletzt aufgenommene Foto/Video wird auf dem Monitor angezeigt.
• WählenSiemitderTaste↓oder↑dasgewünschteFoto/Videoaus.
Die Video-Wiedergabe wird automatisch gestartet. Falls Sie das Video unterbrechen
wollen, drücken Sie während der Wiedergabe die Auslöser-Taste. Um das Video
weiterlaufen zu lassen, drücken Sie die Auslöser-Taste erneut.
d) Anschluss an einen PC
• Öffnen Sie die Abdeckung rechts neben dem Monitor.
• Verbinden Sie den Mini-USB-Stecker mit der passenden Buchse und verbinden Sie den
USB-A-Stecker mit einer freien USB-Schnittstelle Ihres Computers.
• Das Endoskop dient nun als Kartenlesegerät. So können Sie die auf der microSD-Karte
gespeicherten Daten am PC auslesen.
• Trennen Sie die Verbindung zuerst über das Betriebssystem, bevor Sie das USB-Kabel trennen.

14
e) Anschluss an einen Fernseher
• Stellen Sie zuerst das Videoausgangsformat ein (siehe Kapitel „Einstellungen“).
• Öffnen Sie die Abdeckung rechts neben dem Monitor.
• Verbinden Sie den Klinkenstecker des Videokabels mit dem Video-Ausgang (14) am
Endoskop und verbinden Sie den Cinch-Stecker mit dem Videoeingang des Fernsehers.
• Daraufhin erlischt das Bild auf dem Monitor und das Kamerabild wird auf dem Fernseher
angezeigt. Drücken Sie die Taste MENU, um das Menü auf dem Fernseher anzuzeigen. Die
Bedienung erfolgt mit den Tasten am Monitor.
• Aufgenommene Videos können am Fernseher abgespielt werden.
12. WARTUNG UND PFLEGE
• Das Produkt ist für Sie wartungsfrei, zerlegen Sie es niemals. Überlassen Sie eine Wartung
oder Reparatur einem Fachmann.
• Reinigen Sie das Produkt nicht, wenn der Akku des Monitors aufgeladen wird.
• Entnehmen Sie vor einer Reinigung zuerst alle Batterien/Akkus aus den Ladeschächten.
• Äußerlich sollte das Produkt nur mit einem sauberen, weichen, trockenen Tuch gereinigt
werden. Staub kann sehr leicht mit einem weichen, sauberen Pinsel und einem Staubsauger
entfernt werden.
• Spülen Sie die Schwanenhals-Kamera nach jedem Einsatz in Flüssigkeiten gründlich mit
sauberem Wasser ab und trocknen diese, bevor Sie sie im Koffer verpacken.
• Benutzen Sie zur Reinigung der Kameralinse einen kleinen Pinsel oder ein Wattestäbchen.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da
sonstdieOberächedesGehäusesbeschädigtwerdenkönnte(Verfärbungen).

15
13. KONFORMITÄTSERKLÄRUNG (DOC)
Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses
Produkt der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar:
www.conrad.com/downloads
Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie
die Bestellnummer des Produkts in das Suchfeld ein. Anschließend können Sie die EU-
Konformitätserklärung im PDF-Format herunterladen.
14. ENTSORGUNG
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt
vom Produkt.
b) Batterien/Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller
gebrauchtenBatterien/Akkusverpichtet;EineEntsorgungimHausmüllistuntersagt.
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol
gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.
Die Bezeichnungen für die enthaltenen Schwermetalle sind: Cd=Cadmium,
Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter
dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.

16
15. TECHNISCHE DATEN
Betriebsspannung.................................4 x 1,5 V AA-Batterie (nicht enthalten),
Stromaufnahme....................................max. 450 mA
SD-Karte-Typ........................................microSD (max. 2 GB), micro SDHC (max. 32 GB)
Monitor..................................................8,9 cm (3,5“) TFT
Auösung..............................................320 x 240 Pixel (Monitor), 640 x 480 Pixel (Kamera)
Weißabgleich........................................automatisch
Belichtung.............................................automatisch
Videoformat ..........................................PAL/NTSC
Videoaufnahmeformat ..........................AVI
Kamerabeleuchtung .............................4 LEDs, weiß
LED-Beleuchtungsstärke......................max. 950 Lux, ± 150 Lux (bei 20 mm Abstand)
Biegeradius...........................................>45 mm
Kamerakopf–Ø .....................................8,0 mm
Sichtfeld................................................54° (diagonal)
Fokus....................................................60mm-∞
Schwanenhals-Abmessungen (L x Ø)..5000 x 8 mm
Betriebsbedingungen............................0 bis +45 °C, 15 – 85 % rF
Lagerbedingungen................................-10 bis 50 °C, 15 – 85 % rF
Abmessungen (B x H x T) ....................90 x 205 x 222 mm
Gewicht.................................................ca. 1960 g (ohne Zubehör)

17
16. PASSENDES ZUBEHÖR
Schwanenhals-Kamera
Best.-Nr.: 123121
Kamera-Ø: 5,5 mm
Länge 1 m
Schwanenhals-Verlängerung
Best.-Nr.: 123126 123130
Länge 1 m 3 m
Sonstiges
Tragegurt Aufsätze (Magnet, Haken, Spiegel)
für 9,8 mm Kamera
Best.-Nr.: 123096 1496418

18
CONTENTS
1. Introduction.........................................................................................................................19
2. Up-to-date operating instructions .......................................................................................19
3. Intended use.......................................................................................................................20
4. Delivery content..................................................................................................................20
5. Features and functions.......................................................................................................21
6. Explanations of symbols.....................................................................................................21
7. Safety instructions ..............................................................................................................22
8. Operating elements ............................................................................................................24
9. Inserting / replacing batteries .............................................................................................25
10. Insert micro SD card...........................................................................................................25
11. Operation............................................................................................................................26
a) Basic functions...............................................................................................................26
b) Settings ..........................................................................................................................27
c) Photo /video function......................................................................................................28
d) Connection to a PC........................................................................................................29
e) Connection to a TV.........................................................................................................30
12. Maintenance and care........................................................................................................30
13. Declaration of Conformity (DOC)........................................................................................31
14. Disposal..............................................................................................................................31
a) Product...........................................................................................................................31
b) Batteries.........................................................................................................................31
15. Technical data.....................................................................................................................32
16. Suitable accessories...........................................................................................................33
Page

19
1. INTRODUCTION
Dear customer,
Thank you for purchasing a Voltcraft® product. You have made an excellent decision.
Voltcraft®– Thisname standsforoutstanding qualityproducts in theelds ofmeasurement,
charging and network technology, products that stand out due to their professional competence,
exceptional performance and permanent innovation.
Whetheryouareanambitiouselectronicshobbyistoraprofessionalintheeld,withaproduct
from the Voltcraft®family, you have the optimum solution at hand at all times, even for the most
challenging tasks. And it gets even better: We make the sophisticated technology and reliable
quality of our Voltcraft®products available to you at a nearly unbeatably low price-performance
ratio. In this way, we create the basis for lengthy, good and successful cooperation.
We hope you will enjoy your new Voltcraft®product!
All company names and product names are trademarks of their respective owners. All rights
reserved.
If there are any technical questions, please contact:
www.conrad.com/contact
2. UP-TO-DATE OPERATING INSTRUCTIONS
Download the latest operating instructions at www.conrad.com/downloads or scan the QR code
shown. Follow the instructions on the website.

20
3. INTENDED USE
The endoscope is a visual aid for troubleshooting or inspection of voltage-free systems and
installations. The lighting can be controlled at the camera point. A PAL/NTSC video output is
available. Photos and videos can be stored on an optional microSD card and can be transferred
to PC. The goose neck camera is water tight and can be used in watery liquids (no acids or
alkaline solutions). The main unit may not be exposed to or submerged in moisture. Power
supply is via four AAbatteries (not included). Operation in potentially explosive areas and/or use
on persons or animals is not permitted.
For safety and approval purposes, you must not rebuild and/or modify this product. If you use
the product for purposes other than those described above, the product may be damaged.
Inaddition,improperusecancausehazardssuchasshortcircuiting,re,electricshocketc.
Read the instructions carefully and keep them. Make this product available to third parties only
together with its operating instructions.
This product complies with the statutory national and European requirements.
4. DELIVERY CONTENT
• Endoscope • USB cable
• Goose neck with camera • 3 x attachments (magnet, hook, mirror)
• Storage case • Operating instructions
• Video cable
