VONROC AMIATA PH510AC User manual

PH510AC
PATIO HEATER AMIATA
EN Original Instructions 04
DE Übersetzung Der Originalbetriebsanleitung 08
NL Vertaling van de oorspronkelijke gebruiksaanwijzing 14
FR Traduction de la notice originale 19
ES Traducción del manual original 25
IT Traduzione delle istruzioni originali 30
SV Översättning av bruksanvisning i original 35
DA Oversættelse af den originale brugsanvisning 39
PL Tłumaczenie instrukcji oryginalnej 44
RO Traducere a instruciunilor originale 49
TR Orijinal talimatların çevirisi 54

2WWW.VONROC.COM
B1
6
A
1
3
5
4
2

3WWW.VONROC.COM
C
E
D

EN
4WWW.VONROC.COM
1. SAFETY INSTRUCTIONS
Read the enclosed safety warnings, the additional
safety warnings and the instructions. Failure to
follow the safety warnings and the instructions may
result in electric shock, fire and/or serious injury.
Save the safety warnings and the instructions for
future reference.
The following symbols are used in the user
manual or on the product:
Read the user manual.
Denotes risk of personal injury, loss of life
or damage to the heater in case of
nonobservance of the instructions in this
manual.
Risk of electric shock.
Caution: hot surface!
Do not cover the device.
Earthing symbol. This appliance is classified
as protection class I and must be connected
to an earthed mains socket.
The product is in accordance with the
applicable safety standards in the European
directives.
GENERAL SAFETY WARNINGS
THESE INSTRUCTIONS SHOULD BE READ CARE-
FULLY AND RETAINED FOR FUTURE REFERENCE.
The manufacturer cannot be held liable for any dam-
ages caused by failure to observe these instructions.
This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision
or instruction concerning use of the appliance in
a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by children
without supervision.
Children of less than 3 years should be kept away
unless continuously supervised. Children aged from
3 years and less than 8 years shall only switch on/
off the appliance provided that it has been placed or
installed in its intended normal operating position
and they have been given supervision or instruction
concerning use of the appliance in a safe way and
understand the hazards involved. Children aged
from 3 years and less than 8 years shall not plug in,
regulate and clean the appliance or perform user
maintenance.
CAUTION — Some parts of this product can become
very hot and cause burns. Particular attention has
to be given where children and vulnerable people
are present.
IMPORTANT SAFETY INSTRUCTIONS
READ CAREFULLY-The infrared heater is designed
for safe operation. Nevertheless, installation,
maintenance and operation of the heater can be
dangerous. Observing the following procedures
will reduce the risk of fire, electric shock, injury to
persons and keep installation time to a minimums.
Save these instructions for future used.
• Read all instruction before using this heater.
• Remove the unit from its packaging and check to
make sure it is in good condition before using.
• Do not let children play with parts of package
(such as plastic bags).
• Check the household voltage to ensure it match-
es the heater’s rated specification.
• Check the power cord and plug carefully before
used, to make sure that they are not damaged.
• Before unplugging the power cord, be sure to turn
off the power, when energizing the unit, be sure
your hands are dry to prevent from electric shock.
• Only use the terrace radiator outdoors or in a
large open space. Keep all flammable objects
such as tarpaulins, parasols, branches, furniture,
curtains, paper etc. out of the way of the device
(at least 1 meter also if they are if they are
non-stationary objects!). The distance to the
walls must be at least 1 meter. The head must
be located at least 180 cm above the ground. If
you place the device under a roof, there must be
a space of at least 50 cm between the cap of the
terrace radiator and the (non-flammable) ceiling.
With a flammable roof (wood, plastic, tarpaulin
etc.) this distance must be at least 1 meter.
Always ensure good ventilation!
• Do not locate the device just above or below a

EN
5WWW.VONROC.COM
wall socket (not in the immediate vicinity).
• The terrace heater is only intended for household
use. You should not therefore use it on construc-
tion sites, in glasshouses, barns or stalls etc.,
even if they are largely open. There is usually too
much flammable material there.
• Do not use this terrace heater as sauna heating
or as a permanent space or room heater.
• Do not use this terrace heater in a kennel or any
other location where animals are present.
• Do not use near or in the immediate vicinity of a
bath or swimming pool or any source of liquid.
Despite the fact that the device is splash proof,
you need to be careful with water. Ensure that it
cannot fall into the water and do not expose it to
powerful jets of water. Do not touch it with wet
hands and do not place the device in the area im-
mediately around a bath, washroom, swimming
pool or other water supply, as this is dangerous.
• To protect against electric shock, do not im-
merse cord or plug in water or any other liquid.
• Do not insert or allow foreign objects to enter any
ventilation or exhaust opening, as this may cause
an electric shock, fire or damage to the heater.
• Ensure there is sufficient light. The switches
on the device must be properly visible from a
distance of 1 meter.
• Always unplug the heater when not in use. Never
leave the device unsupervised when in use, but
switch it off and unplug. Do not use the device
with a programmer, timer or any other device
that switches the device on automatically.
• Do not use the heater with an external voltage
regulator such as dimmer, speed controller etc.
This produces an electrical hazard.
• Make sure that the cord does not hang over
(sharp) edges, does not make strong curves,
does not touch hot surfaces. Do not wrap the
cord around the device.
• Do not allow cord to overhang the counter top
where it can be easily pulled by children.
• Do not put fingers or foreign objects into the grill
while in operation.
• Do not leave the appliance unattended when in
use.
• This heater is not intended for use in bathrooms,
laundry and similar indoor locations, never locate
the heater where it may fall into a bathtub or
other water container.
• No liability can be accepted for any damage
caused by non-compliance with these instruc-
tions or any other improper use or mishandling.
• This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been giv-
en supervision or instruction concerning use of
the appliance in a safe way and understand the
hazards involved. Children shall not play with the
appliance. Cleaning and user maintenance shall
not be made by children without supervision.
• If the device for any reason produces cracks
or breaks, or if you establish any imperfection
or interruption to the aluminium casing or any
other part, immediately stop the operation of the
device and take the plug from the socket.
• If the power cord is damaged in any way, it must
be replaced by the manufacturer or its service
agent or a similarly qualified person in order to
avoid a hazard.
• To prevent overheating of this appliance, keep the
air inlets and outlets clean and free of anything
that may cause blockage. Check all inlets and
outlets from time to time to ensure it is clear of
any dirt or dust accumulation. DO NOT COVER. The
warning label not to cover the device must also be
placed in a clearly visible location after installa-
tion: it should not therefore be on the back.
• Parts of the heater may exceed 200°C, contact
with the heating tube, reflector, or metal parts
near the heating tube, may cause severe
BURNS. To avoid burns, do not let bare skin
touch the hot surface.
• NEVER place hands under the heating elements.
ALWAYS allow heating element to cool at least
10 minutes before touching the heating tube or
adjacent parts.
• Do not store any burnable liquids or materials
like paint, petrol, gas tanks etc. in the immediate
surroundings of the device. Don’t use the device
in flammable ambience, such as nearby combus-
tible gas tanks, gas tubes or spray cans. Danger
of explosion and fire!
• This product contains recyclable materials. Do
not dispose this product as unsorted community
waste. Please contact your local authorities for
the nearest collection point.
Electrical safety
Always check that the voltage of the power
supply corresponds to the voltage on the
rating plate.

EN
6WWW.VONROC.COM
• If the supply cord of this power tool is dam-
aged, it must be replaced by a specially pre-
pared supply cord available through the service
organization.
• Only use extension cables that are suitable for
the power rating of the machine with a minimum
thickness of 1.5 mm. If you use an extension
cable reel, always fully unroll the cable.
2. MACHINE INFORMATION
Intended use
This product is designed as a patio heater for
domestic environments. The heater is intended for
private gardens or other outdoor areas at home.
The heater may not be used to heat an indoor
space, usage as a non-household outdoor space
heater or for the drying of textiles or other mate-
rials. This heater is not equipped with a device to
control the room temperature so do not use this
heater in spaces when they are occupied by per-
sons not capable of leaving the room on their own,
unless constant supervision is provided. The device
is to be used only for its prescribed purpose. Any
other use is deemed to be a case of misuse.
TECHNICAL SPECIFICATIONS
Model No. PH510AC
Voltage 220–240 V ~
Frequency 50-60 Hz
Power 2200W
Power settings
1: 730W
2: 1460W
3: 2200W
Heating element type Quartz
Heating time 20 seconds
Wave length 1.4-3.0
Radiant efficiency 60%
Heating distance 3-4m
Heating area 15m
Electronic soft start Yes
Ingress protection class IP34
Protection class Class I
Weight 1.50 kg
DESCRIPTION
The numbers in the text refer to the diagrams on
page 2-3.
1. Heater
2. Protective grill
3. Power level indicator
4. Power cable
5. Pull cord (on/off switch)
6. Mounting bracket
3. ASSEMBLY
This heater should be installed by a
competent person, i.e. a qualified electrician.
Always disconnected the heater from the
electrical supply and allow it to cool before
installation.

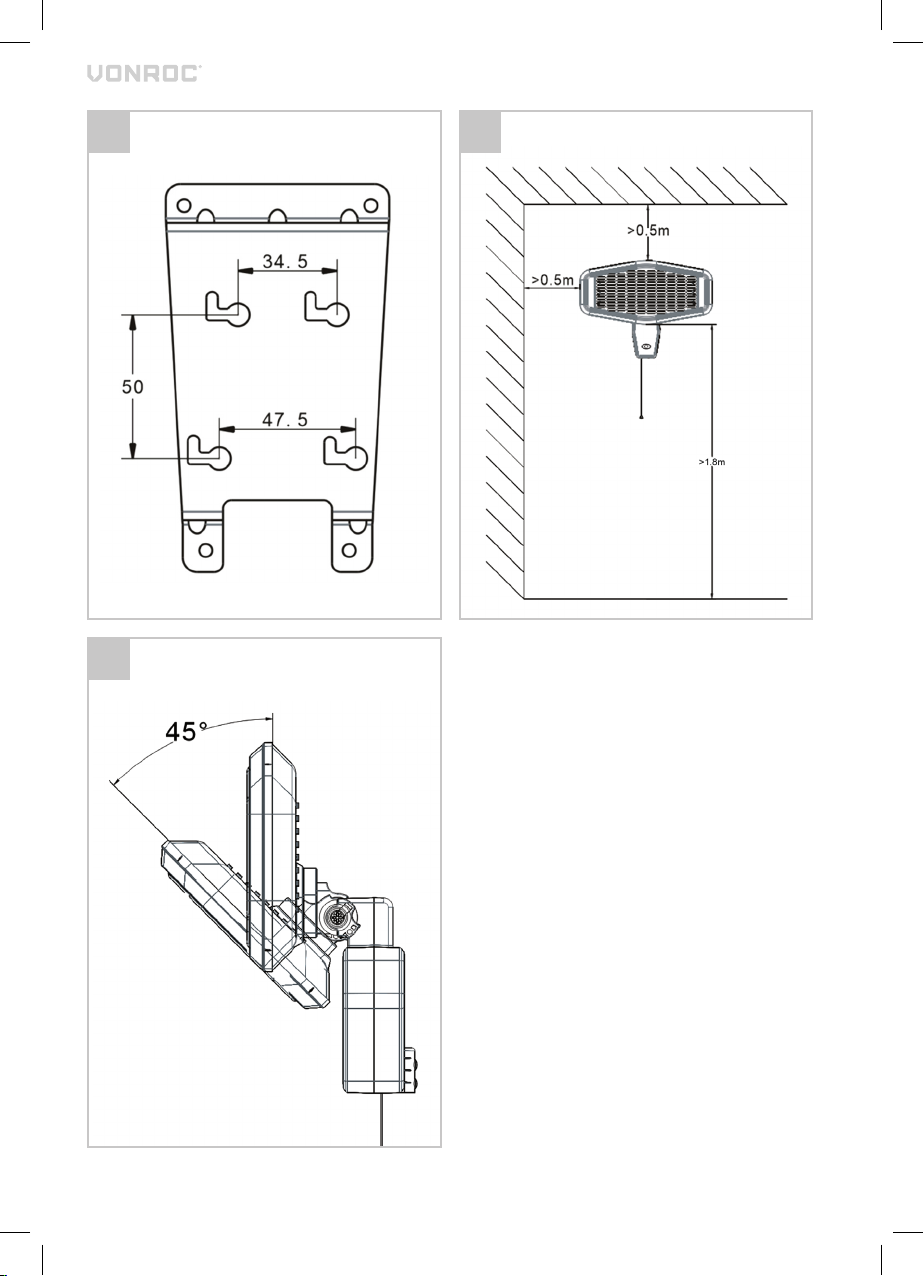

Installing the heater (Fig. A-N)
Always mount the device with the supplied
accessories.
Before starting the installation, take the following
into consideration:
• Place the device on a firm, level surface.
• The device must be mounted so that there is
50 cm of free space between the heater and
any ceiling, tent canvas etc. There must also be
at least 200 cm between the ground and the
underside of the device. Refer to Fig. D
The device may never be hung at an angle!
• Ensure that the power supply cable is well
mounted and that it does not come into contact
with reflector of the heater or that does not trail
into heated area.
• Do not install the heater on an inflammable
surface.
• If the heater is to be used outside, a weather-
proof outlet is highly recommended.
• Before drilling ensure that there are no wires or
water pipes in the area where the heater is to
be installed.
To install the heater on a wall, follow these steps:
1. Mark the drill holes on the wall according to the
pattern shown on figure C.
2. Drill the holes into the wall at the marked posi-
tions.
3. Insert the supplied wall plugs into the drill

EN
7WWW.VONROC.COM
holes.
4. Insert the screws into the wall plugs and fasten
the screws. Note: the screws should protrude
approx. 0.5 cm from the wall plugs.
5. Hang the heater on the screws.
6. Check whether all 4 screws are hooked into
the bracket and make sure that the device is
attached securely.
7. Tilt the device to the desired angle. The device
can betilted downwards by 45°, as shown on
figure E.
4. OPERATION
Switching on/off (Fig. A)
The heater can be turned on and off using the pull
cord. Pull the cord of the pull switch (5) until the
desired heating level appears on the heating level
indicator (3):
• Level 0 = switched off
• Level 1 = 730W
• Level 2 = 1460W
• Level 3 = 2200W
To turn the heater off, pull the cord of the pull
switch (5) to the 0 level position.
Tipover safety switch (Fig. A)
This heater is fitted with a tip-over safety switch. In
the event that the heater falls over, the heater auto-
matically shuts off. Please note that when the heater
is returned to its upright position, it does not resume
its operating immediately. First switch it off (read
‘switching on/off’), remove the plug from the socket
and check the heater for damage. In case of damage
or malfunctioning do not use but offer for checking /
repair. If there is no damage, you can simply switch
the heater on again (read ‘switching on/off’).
5. MAINTENANCE
Always make sure that the machine is not
connected to the mains electricity when you
carry out any maintenance of the mechanism.
CAUTION: Risk of Electric Shock. DO NOT
open or try to repair the heater yourself.
Clean the machine casings regularly with a soft
cloth, preferably after each use. Make sure that the
ventilation openings are free of dust and dirt. Re-
move very persistent dirt using a soft cloth mois-
tened with soapsuds. Do not use any solvents such
as gasoline, alcohol, ammonia, etc. Chemicals such
as these will damage the synthetic components.
• DO NOT use alcohol, gasoline, abrasive powders,
furniture polish or rough brushes to clean the
heater. This may cause damage or deterioration
to the surface of the heater.
• DO NOT immerse the heater in water.
• Wait until the heater is completely dry before use.
ATTENTION:
1. Always disconnect the heater from the electric-
ity supply and allow it to cool before attempting
to clean it.
2. If the heater has collected dust or dirt inside
the unit or around the heating element, have to
unit cleaned by a qualified service agent. Do not
operate the heater in this condition.
3. The only maintenance required is cleaning of
the external surfaces of the heater.
4. Do not touch the heating element with bare
fingers, as residue from your hand could affect
the life of the lamp. If it is accidentally touched,
remove the finger marks with a soft cloth mois-
tened with mentholated spirit or alcohol.
5. Do not attempt to repair or adjust any electrical
or mechanical functions on this heater.
6. The heater contains no user serviceable parts.
Should the product suffer damage or break-
down, it must be returned to the manufacturer
or its service agent.
7. Damaged supply cords to be replaced by the
manufacturer, service agent or similarly quali-
fied person in order to avoid hazard.
Storage
Store the heater in a cool, dry location when not in
use to prevent dust and dirt build up. Use packag-
ing carton to store.
Trouble Shooting
If the heater will not operate, please check the
following before seeking repair or service:
• Check if the power cord is plugged into an
electrical outlet, if not plug in.
• Check if electricity to the main fuse is working.
• Make certain the power switches are turned on
If not, choose a setting.

DE
8WWW.VONROC.COM
ENVIRONMENT
Faulty and/or discarded electrical or
electronic apparatus have to be collected at
the appropriate recycling locations.
Only for EC countries
Do not dispose of power tools into domestic waste.
According to the European Guideline 2012/19/
EU for Waste Electrical and Electronic Equipment
and its implementation into national right, power
tools that are no longer usable must be collected
separately and disposed of in an environmentally
friendly way.
WARRANTY
VONROC products are developed to the highest
quality standards and are guaranteed free of defects
in both materials and workmanship for the period
lawfully stipulated starting from the date of original
purchase. Should the product develop any failure
during this period due to defective material and/or
workmanship then contact your VONROC directly.
The following circumstances are excluded from this
guarantee:
• Repairs and or alterations have been made
or attempted to the machine by unauthorized
service centers;
• Normal wear and tear;
• The tool has been abused, misused or im-prop-
erly maintained;
• Non-original spare parts have been used.
This constitutes the sole warranty made by compa-
ny either expressed or implied. There are no other
warranties expressed or implied which extend
beyond the face hereof, herein, including the im-
plied warranties of merchantability and fitness for
a particular purpose. In no event shall VONROC be
liable for any incidental or consequential damages.
The dealers remedies shall be limited to repair or
replacement of nonconforming units or parts.
The product and the user manual are subject to
change. Specifications can be changed without
further notice.
1. SICHERHEITSANWEISUNGEN
Lesen Sie die beiliegenden Sicherheitsanweisu-
ngen, die zusätzlichen Sicherheitsanweisungen
sowie diese Bedienungsanleitung sorgfältig durch.
Bei Nichtbeachten der Sicherheitsanweisungen
und der Bedienungsanleitung kann es zu einem
Stromschlag, einem Brand und/oder schweren
Verletzungen kommen. Bewahren Sie die Sicher-
heitsanweisungen und die Bedienungsanleitung
zur künftigen Bezugnahme sicher auf.
Folgende Symbole werden im Benutzerhandbuch
oder auf dem Produkt verwendet:
Lesen Sie das Benutzerhandbuch.
Bedeutet, dass bei Nichtbeachtung der
Anweisungen in dieser Anleitung Verletzun-
gen, Tod oder Beschädigung des Heizgeräts
die Folge sein können.
Gefahr eines Stromschlags.
Achtung, Heiße Oberfläche!
Das Gerät nicht abdecken.
Erdungssymbol. Dieses Gerät ist als
Schutzklasse I eingestuft und muss an eine
geerdete Netzsteckdose angeschlossen
werden.
Das Produkt entspricht den geltenden Sicher-
heitsnormen der europäischen Richtlinien.
ALLGEMEINE SICHERHEITSHINWEISE
DIESE ANWEISUNGEN MÜSSEN SORGFÄLTIG
GELESEN UND ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHRT WERDEN, Der Hersteller kann nicht
für Schäden haftbar gemacht werden, die durch
Nichtbeachtung dieser Anweisungen entstehen.
Dieses gerat kann von kindern ab 8 jahren und
daruber sowie von personen mit verringerten physi-
schen, sensorischen oder mentalen fahigkeiten oder
mangel an erfahrung und wissen benutzt werden,
wenn sie beaufsichtigt oder bezuglich des sicheren
gebrauchs des gerates unterwiesen wurden und die
daraus resultierenden gefahren verstehen. Kinder
durfen nicht mit dem gerat spielen. Reinigung und

DE
9WWW.VONROC.COM
benutzer-wartung durfen nicht von kindern ohne
beaufsichtigung durchgefuhrt werden.
Kinder unter 3 Jahren sollten von diesem Produkt
ferngehalten werden, sofern sie nicht ständig be-
aufsichtigt werden. Kinder zwischen 3 und 8 Jahren
dürfen das Gerät nur ein- bzw. ausschalten, wenn
das Gerät in seiner vorgesehenen normalen Be-
triebsposition aufgestellt bzw. installiert wurde und
die Kinder in der sicheren Verwendung des Geräts
unterwiesen wurden und die entsprechenden Ge-
fahren verstehen oder wenn sie dabei beaufsichtigt
werden. Kinder zwischen 3 und 8 Jahren dürfen das
Gerät nicht mit der Stromversorgung verbinden und
keine Einstellungs-, Reinigungs- oder Wartungsar-
beiten daran vornehmen.
VORSICHT – Einige Teile dieses Produkts können
sehr heiß werden und Verbrennungen verursachen.
Besondere Aufmerksamkeit ist geboten, wenn Kin-
der und schutzbedürftige Personen anwesend sind.
WICHTIGE SICHERHEITSANWEISUNGEN
SORGFÄLTIG LESEN – Dieses Infrarotheizgerät ist
für einen sicheren Betrieb ausgelegt. Dennoch
können Installation, Wartung und Betrieb des
Heizgeräts gefährlich sein. Die Einhaltung der fol-
genden Verfahren verringert das Risiko von Feuer,
Stromschlag und Verletzungen und reduziert die
Installationsdauer auf ein Minimum. Bewahren Sie
diese Anweisungen zur späteren Verwendung auf.
• Lesen Sie alle Anweisungen, bevor Sie das
Heizgerät verwenden.
• Nehmen Sie das Gerät aus der Verpackung und
prüfen Sie vor der Verwendung, ob es in gutem
Zustand ist.
• Lassen Sie keine Kinder mit Teilen der Verpack-
ung (wie z.B. Plastiktüten) spielen.
• Prüfen Sie die Haushaltsspannung, um sicher-
zustellen, dass sie mit der Nennspezifikation
des Heizgeräts übereinstimmt.
• Überprüfen Sie das Netzkabel und den Net-
zstecker vor der Verwendung sorgfältig, um
sicherzustellen, dass sie nicht beschädigt sind.
• Bevor Sie das Netzkabel aus der Steckdose zie-
hen, achten Sie darauf, das Gerät auszuschal-
ten. Beim Einschalten ist darauf zu achten, dass
Ihre Hände trocken sind, um einen Stromschlag
zu vermeiden.
• Verwenden Sie den Terrassenheizstrahler nur im
Freien oder in einem großen offenen Bereich.
Halten Sie alle brennbaren Gegenstände wie
Planen, Sonnenschirme, Äste, Möbel, Vorhänge,
Papier usw. von dem Gerät fern (mindestens
1 Meter, auch wenn es sich um bewegliche
Gegenstände handelt!). Der Abstand zu den
Wänden muss mindestens 1Meter betragen.
Der Kopf muss sich mindestens 180cm über
dem Boden befinden. Wenn das Gerät unter
einem Dach aufgestellt wird, muss zwischen
dem Deckel des Terrassenheizstrahlers und der
(nicht brennbaren) Decke ein Abstand von min-
destens 50cm bestehen. Bei einem brennbaren
Dach (aus Holz, Kunststoff, Plane usw.) muss
dieser Abstand mindestens 1Meter betragen.
Sorgen Sie immer für eine gute Belüftung!
• Platzieren Sie das Gerät nicht direkt über oder
unter einer Wandsteckdose (also nicht in unmit-
telbarer Nähe).
• Diese Terrassenheizung ist nur für den Privat-
gebrauch bestimmt. Sie sollten sie daher nicht
auf Baustellen, in Gewächshäusern, Scheunen
oder Ställen usw. verwenden, auch wenn diese
weitgehend offen gestaltet sind. Dort ist norma-
lerweise zu viel brennbares Material vorhanden.
• Verwenden Sie diese Terrassenheizung nicht als
Saunaheizgerät oder als ständige Heizung für
Bereiche oder Zimmer.
• Verwenden Sie diese Terrassenheizung nicht in
einem Zwinger oder an einem anderen Ort, an
dem sich Tiere befinden.
• Verwenden Sie das Gerät nicht in der Nähe oder
in unmittelbarer Nähe einer Badewanne, eines
Swimmingpools oder einer Flüssigkeitsquelle.
Obwohl das Gerät spritzwassergeschützt ist,
sollte der Kontakt mit Wasser vermieden wer-
den. Stellen Sie sicher, dass das Gerät nicht ins
Wasser fallen kann, und setzen Sie es keinen
starken Wasserstrahlen aus. Berühren Sie das
Gerät nicht mit nassen Händen und stellen
Sie es nicht in der unmittelbaren Umgebung
einer Badewanne, eines Waschraums, eines
Swimmingpools oder einer anderen Stelle mit
Wasserversorgung auf, da dies zu Gefahren
führen kann.
• Zum Schutz vor Stromschlägen tauchen Sie
Kabel oder Stecker keinesfalls in Wasser oder
andere Flüssigkeiten ein.
• Stecken Sie keine Gegenstände in die Lüftungs-
oder Abluftöffnungen und lassen Sie auch keine
Gegenstände in diese Öffnungen eindringen, da
dies zu einem Stromschlag, Brand oder einer

DE
10 WWW.VONROC.COM
Beschädigung des Heizgeräts führen kann.
• Sorgen Sie für ausreichende Beleuchtung. Die
Schalter am Gerät müssen aus einer Entfernung
von 1Meter gut sichtbar sein.
• Ziehen Sie immer den Netzstecker ab, wenn Sie
das Gerät nicht benutzen. Lassen Sie das Gerät
während des Betriebs nie unbeaufsichtigt,
sondern schalten Sie es aus und ziehen Sie den
Netzstecker ab. Verwenden Sie das Gerät nicht
mit einem Programmiergerät, einer Zeitschal-
tuhr oder einer anderen Vorrichtung, die das
Gerät automatisch einschaltet.
• Verwenden Sie das Heizgerät nicht mit einem
externen Spannungsregler wie Dimmer, Dreh-
zahlsteller usw. Dadurch entsteht eine elektri-
sche Gefährdung.
• Achten Sie darauf, dass das Kabel nicht über
(scharfe) Kanten hängt, nicht stark gebo-
gen oder geknickt wird und keine heißen
Oberflächen berühren kann. Wickeln Sie nicht
das Kabel um das Gerät.
• Lassen Sie das Kabel nicht über eine Theken-
platte o.ä. hinausragen, wo Kindern leicht daran
ziehen können.
• Stecken Sie während des Betriebs keine Finger
oder Gegenstände in das Gitter.
• Lassen Sie das Gerät nicht unbeaufsichtigt,
während es läuft.
• Dieses Heizgerät ist nicht für den Gebrauch
in Badezimmern, Wäschereien und ähnlichen
Innenräumen vorgesehen. Stellen Sie das Heiz-
gerät niemals so auf, dass es in eine Badewan-
ne oder einen anderen Wasserbehälter fallen
kann.
• Es kann keine Haftung für Schäden übernom-
men werden, die durch Nichtbeachtung dieser
Anweisungen oder durch unsachgemäße Ver-
wendung oder falsche Handhabung entstehen.
• Dieses Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkter körperlicher, sen-
sorischer oder geistiger Leistungsfähigkeit oder
mangelnder Erfahrung und mangelndem Wis-
sen verwendet werden, wenn sie eine Aufsicht
oder Anweisung zur sicheren Verwendung
des Geräts erhalten haben und die Gefahren
verstehen beteiligt. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Wartung durch
den Benutzer dürfen nicht von Kindern ohne
Aufsicht durchgeführt werden.
• Sollte das Gerät aus irgendeinem Grund Risse
oder Brüche aufweisen, oder sollten Sie eine
Unvollkommenheit oder Unterbrechung am
Aluminiumgehäuse oder einem anderen Teil
feststellen, stellen Sie den Betrieb des Geräts
sofort ein und ziehen Sie den Netzstecker aus
der Steckdose.
• Wenn das Stromkabel auf irgendeine Weise
beschädigt ist, muss es vom Hersteller, seinem
Kundendienst oder einer ähnlich qualifizierten
Person ausgetauscht werden, um eine Gefähr-
dung zu vermeiden.
• Um eine Überhitzung dieses Geräts zu vermei-
den, halten Sie die Lufteinlässe und -auslässe
sauber und frei von allem, was eine Verstopfung
verursachen könnte. Überprüfen Sie regelmäßig
alle Ein- und Auslässe, um sicherzustellen, dass
sie frei von Schmutz- oder Staubansammlungen
sind. NICHT ABDECKEN. Der Warnaufkleber mit
dem Hinweis, das Gerät nicht abzudecken, muss
nach der Installation gut sichtbar sein. Er sollte
sich daher nicht auf der Rückseite befinden.
• Teile des Heizgeräts können 200oC überschrei-
ten. Der Kontakt mit dem Heizrohr, dem Reflek-
tor oder Metallteilen in der Nähe des Heizrohrs
kann daher schwere VERBRENNUNGEN verursa-
chen. Um Verbrennungen zu vermeiden, lassen
Sie keine nackte Haut die heiße Oberfläche
berühren.
• Halten Sie NIEMALS die Hände unter die Heize-
lemente. Lassen Sie das Heizelement IMMER
mindestens 10 Minuten abkühlen, bevor Sie das
Heizrohr oder benachbarte Teile berühren.
• Lagern Sie in der unmittelbaren Umgebung des
Geräts keine brennbaren Flüssigkeiten oder
Materialien wie Farbe, Benzin, Gastanks usw.
Verwenden Sie das Gerät nicht in brennbarer
Umgebung, wie z.B. in der Nähe von Tanks mit
brennbarem Gas, Gasrohren oder Sprühdosen.
Explosions- und Brandgefahr!
• Dieses Produkt enthält wiederverwertbare
Materialien. Entsorgen Sie dieses Produkt nicht
als unsortierten Restmüll. Die nächstgelegene
Entsorgungsstelle erfahren Sie bei den örtlichen
Behörden.
Elektrische Sicherheit
Achten Sie stets darauf, dass die Spannung
der Stromversorgung mit der Spannung auf
dem Typenschild übereinstimmt.
• Verwenden Sie die Maschine nicht, wenn das
Netzkabel oder der Netzstecker beschädigt ist.

DE
11WWW.VONROC.COM
• Verwenden Sie nur Verlängerungskabel, die für
die Leistungsaufnahme der Maschine geeignet
sind und eine Mindestaderstärke von 1,5 mm2
haben. Falls Sie eine Kabeltrommel verwenden,
rollen Sie das Kabel immer vollständig ab.
2. ANGABEN ZUM WERKZEUG
Verwendungszweck
Dieses Produkt ist als Terrassenheizung für den
Hausgebrauch konzipiert. Die Heizung ist für private
Gärten oder andere Außenbereiche zu Hause vor-
gesehen. Die Heizung darf nicht zum Heizen eines
Innenraums, als Nicht-Haushalts-Außenraumheizung
oder zum Trocknen von Textilien oder anderen Mate-
rialien verwendet werden. Diese Heizung ist nicht mit
einer Vorrichtung zur Steuerung der Raumtemperatur
ausgestattet. Verwenden Sie diese Heizung daher
nicht in Räumen, in denen sich Personen aufhalten,
die den Raum nicht alleine verlassen können, es sei
denn, dies wird ständig überwacht. Das Gerät darf
nur für den vorgeschriebenen Zweck verwendet wer-
den. Jede andere Verwendung gilt als Missbrauch.
TECHNISCHE DATEN
Modellnr. PH510AC
Spannung 220–240 V ~
Frequenz 50-60 Hz
Leistung 2200 W
Leistungseinstellungen
1: 730W
2: 1460W
3: 2200W
Heizelementtyp Quarz
Aufheizdauer 20 Sekunden
Wellenlänge 1,4-3,0
Strahlungsleistung 60%
Heizstrecke 3-4m
Heizbereich 15m
Elektronischer Sanftanlauf Ja
Eindringschutzklasse IP34
Schutzklasse Klasse I
Gewicht 1,50 kg
BESCHREIBUNG
Die Buchstaben und Ziffern im folgenden Text
verweisen auf die Abbildungen auf Seite 2-3.
1. Heizung
2. Schutzgitter
3. Leistungsstufenanzeige
4. Stromkabel
5. Zugschnur (Ein/Aus-Schalter)
6. Befestigungswinkel
3. MONTAGE
Dieses Heizgerät sollte von einer sachkun-
digen Person, d.h. von einem qualifizierten
Elektriker, installiert werden.
Trennen Sie das Heizgerät vor der Installati-
on immer vom Stromnetz und lassen Sie es
abkühlen.
Installation des Heizgeräts (Abb. A-N)
Montieren Sie das Gerät nur mit dem
mitgelieferten Zubehör.
Vor Installationsbeginn sollten Sie Folgendes
berücksichtigen:
• Stellen Sie das Gerät auf eine feste, ebene
Fläche.
• Das Gerät muss so montiert werden, dass
zwischen dem Heizgerät und jeder Decke,
Zeltplane usw. ein Freiraum von 50 cm bleibt.
Außerdem muss zwischen dem Boden und der
Unterseite des Geräts ein Abstand von mindes-
tens 200 cm vorhanden sein. Siehe Abb. D
Das Gerät darf niemals in einem schrägen Win-
kel aufgehängt werden!
• Stellen Sie sicher, dass das Stromkabel richtig
montiert ist und nicht mit dem Reflektor des
Heizgeräts in Berührung kommen oder in den
beheizten Bereich gelangen kann.
• Bringen Sie das Heizgerät keinesfalls auf einer
brennbaren Oberfläche an.
• Wenn das Heizgerät im Freien verwendet
werden soll, wird eine wetterfeste Steckdose
dringend empfohlen.
• Vergewissern Sie sich vor dem Bohren, dass
sich keine Kabel oder Wasserleitungen in dem
Bereich befinden, in dem das Heizgerät ange-
bracht werden soll.
Gehen Sie zur Installation des Heizgeräts an einer
Wand wie folgt vor:
1. Markieren Sie gemäß dem in Abbildung C ge-
zeigten Muster die Bohrlöcher an der Wand.

DE
12 WWW.VONROC.COM
2. Bohren Sie die Löcher an den markierten Stellen
in die Wand.
3. Setzen Sie die mitgelieferten Dübel in die Bohr-
löcher ein.
4. Setzen Sie die Schrauben in die Dübel ein und
ziehen Sie sie fest. Hinweis: Die Schrauben soll-
ten noch ca. 0,5 cm aus den Dübeln herausragen.
5. Hängen Sie das Heizgerät an den Schrauben auf.
6. Prüfen Sie, ob alle 4 Schrauben in der Halterung
eingehakt sind und dass das Gerät sicher befes-
tigt ist.
7. Kippen Sie das Gerät in den gewünschten Win-
kel. Das Gerät kann wie in Abbildung E gezeigt
um 45° nach unten gekippt werden.
4. BETRIEB
Ein-/Ausschalten (Abb. A)
Das Heizgerät kann mit der Zugschnur ein- und
ausgeschaltet werden. Ziehen Sie an der Schnur
des Zugschalters (5), bis auf der Heizstufenanzeige
(3) die gewünschte Heizstufe erscheint:
• Stufe 0 = ausgeschaltet
• Stufe 1 = 730W
• Stufe 2 = 1460W
• Stufe 3 = 2200W
Um das Heizgerät auszuschalten, ziehen Sie die Sch-
nur des Zugschalters (5) in die Stellung für Stufe 0.
Kippschutzschalter (Abb. A)
Diese Heizung ist mit einem Kippschutzschalter
ausgestattet. Sollte die Heizung umfallen, schaltet
sie sich automatisch ab. Beachten Sie, dass die
Heizung nicht sofort wieder in Betrieb genommen
werden kann, wenn sie zurück in ihre aufrechte
Position gestellt wurde. Schalten Sie sie zunächst
aus (siehe Abschnitt „Ein-/Ausschalten“), ziehen
Sie den Stecker aus der Steckdose und überprüfen
Sie die Heizung auf Schäden. Bei einer Beschädi-
gung oder Fehlfunktion nicht verwenden, sondern
überprüfen bzw. reparieren lassen. Liegt kein Scha-
den vor, können Sie die Heizung einfach wieder
einschalten (siehe Abschnitt „Ein-/Ausschalten“).
5. WARTUNG
Achten Sie immer darauf, dass die
Maschine nicht an das Stromnetz ange-
schlossen ist, wenn Sie Wartungsarbeiten
an dem Gerät durchführen.
VORSICHT: Stromschlagrisiko. Öffnen Sie
das Heizgerät NICHT und versuchen Sie
NICHT, es selbst zu reparieren
Die Maschinengehäuse regelmäßig mit einem wei-
chen Tuch reinigen, vorzugsweise nach jedem Ge-
brauch. Sicherstellen, dass die Ventilatoröffnungen
frei von Staub und Schmutz sind. Sehr hartnäckigen
Schmutz mit einem mit Seifenlauge befeuchteten
Tuch entfernen. Keine Lösungsmittel, wie Benzin,
Alkohol, Ammoniak usw., da solche Chemikalien die
synthetischen Komponenten beschädigen können.
• Verwenden Sie zum Reinigen des Heizgeräts
KEINESFALLS Alkohol, Benzin, Scheuerpulver,
Möbelpolitur oder raue Bürsten. Dies kann zu
einer Beschädigung oder Verschlechterung der
Oberfläche des Geräts führen.
• Das Heizgerät NICHT in Wasser eintauchen.
• Warten Sie vor der nächsten Verwendung, bis
das Heizgerät vollständig trocken ist.
ACHTUNG:
• Trennen Sie das Heizgerät vor einem Reini-
gungsversuch immer von der Stromversorgung
und lassen Sie es abkühlen.
• Wenn sich Staub oder Schmutz im Inneren
des Geräts oder um das Heizelement herum
angesammelt hat, muss das Gerät von einem
qualifizierten Kundendienstmitarbeiter gereinigt
werden. Betreiben Sie das Heizgerät in einem
solchen Fall nicht weiter.
• Die einzige erforderliche Pflege ist die Reini-
gung der Außenflächen des Heizgeräts.
• Berühren Sie das Heizelement nicht mit bloßen
Fingern, da Rückstände von der Hand die Lebens-
dauer der Lampe beeinträchtigen könnten. Wenn
es versehentlich berührt wird, entfernen Sie die
Fingerabdrücke mit einem weichen, mit mentholi-
siertem Alkohol oder Alkohol befeuchteten Tuch.
• Versuchen Sie nicht, elektrische oder mechani-
sche Funktionen dieses Heizgerät zu reparieren
oder einzustellen.
• Das Heizgerät enthält keine vom Benutzer zu
wartenden Teile. Sollte das Produkt einen Scha-
den oder einen Defekt erleiden, muss es an den
Hersteller oder dessen Kundendienstvertreter
zurückgeschickt werden.
• Ein beschädigtes Netzkabel muss vom Her-
steller, dem Kundendienst oder einer ähnlich
qualifizierten Person ausgetauscht werden, um
Gefährdungen zu vermeiden.

DE
13WWW.VONROC.COM
Aufbewahrung
Bewahren Sie das Heizgerät bei Nichtgebrauch an
einem kühlen, trockenen Ort auf, um die Ansamm-
lung von Staub und Schmutz zu vermeiden. Verwen-
den Sie zur Aufbewahrung den Verpackungskarton.
Fehlersuche
Wenn das Heizgerät nicht funktioniert, überprüfen
Sie bitte Folgendes, bevor Sie eine Reparatur oder
Wartung durchführen lassen:
• Prüfen Sie, ob das Netzkabel an eine Steckdose
angeschlossen ist; falls nicht, stecken Sie es ein
• Prüfen Sie, ob die Stromzufuhr zur Hauptsiche-
rung funktioniert
• Stellen Sie sicher, dass die Netzschalter
eingeschaltet sind; falls nicht, wählen Sie eine
Einstellung
UMWELTSCHUTZ
Schadhafte und/oder zu entsorgende
elektrische oder elektronische Werkzeuge
und Geräte müssen an den dafür
vorgesehenen Recycling-Stellen abgegeben
werden.
Nur für EG-Länder
Entsorgen Sie Elektrowerkzeuge nicht über den
Hausmüll. Entsprechend der EU-Richtlinie 2012/19/
EG über Elektro- und Elektronik-Altgeräte sowie der
Umsetzung in nationales Recht müssen Elektrowerk-
zeuge, die nicht mehr im Gebrauch sind, getrennt
gesammelt und umweltschonend entsorgt werden.
GARANTIE
VONROC-Produkte werden nach den höchsten Qua-
litätsstandards entwickelt und sind für den gesetz-
lich festgelegten Zeitraum, ausgehend von dem ur-
sprünglichen Kaufdatum, garantiert frei von Fehlern
in Material und Ausführung. Sollte das Produkt in
diesem Zeitraum aufgrund von Material- und/oder
Verarbeitungsmängeln Fehler aufweisen, wenden
Sie sich bitte direkt an VONROC Kundendienst.
Folgende Umstände sind von der Garantie ausge-
schlossen:
• Reparaturen und oder Änderungen an der Ma-
schine, die durch nicht-autorisierte Servicestel-
len vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleiß.
• Das Werkzeug wurde übermäßig beansprucht,
missbräuchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.
Dies stellt die einzige Gewährleistung des Unterneh-
mens dar, sowohl ausdrücklich als auch implizit. Es
gibt keine anderen ausdrücklichen oder stillschwei-
genden Garantien, die über das hier Genannte
hinausgehen, einschließlich der stillschweigenden
Garantien der Marktgängigkeit oder Eignung für ei-
nen bestimmten Zweck. In keinem Fall ist VONROC
haftbar für Neben- oder Folgeschäden. Die Rechts-
mittel des Händlers beschränken sich auf Reparatur
oder Ersatz fehlerhafter Einheiten oder Teile.
Am Produkt und am Benutzerhandbuch können Än-
derungen vorgenommen werden. Die technischen
Daten können sich ohne Vorankündigung ändern.

NL
14 WWW.VONROC.COM
1. VEILIGHEIDSVOORSCHRIFTEN
Lees de bijgesloten veiligheidswaarschuwingen,
de aanvullende veiligheidswaarschuwingen en de
instructies. Het niet opvolgen van de veiligheids-
waarschuwingen kan elektrische schokken, brand
en/of ernstig letsel tot gevolg hebben. Bewaar
de veiligheidswaarschuwingen en instructies als
naslagwerk voor later.
De volgende symbolen worden gebruikt in de
gebruikershandleiding of op het product:
Lees de gebruikershandleiding.
Duidt op het risico van lichamelijk letsel,
overlijden en/of beschadiging van de
verwarming, als de instructies in deze
gebruiksaanwijzing niet in acht worden
genomen.
Gevaar voor elektrische schokken.
Opgepast heet oppervlak!
Dek het toestel niet af.
Aardingssymbool. Dit apparaat is geclassifi-
ceerd als beschermingsklasse I en moet
worden aangesloten op een geaard
stopcontact.
Het product is in overeenstemming met de
van toepassing zijnde veiligheidsnormen in
de Europese richtlijnen.
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
LEES DEZE INSTRUCTIES AANDACHTIG DOOR EN
BEWAAR ZE ZODAT U ZE LATER OOK NOG KUNT
RAADPLEGEN, De fabrikant kan niet aansprakelijk
worden gesteld voor schade die wordt veroorzaakt
door het niet in acht nemen van deze instructies.
Dit apparaat mag worden gebruikt door kinderen
vanaf 8 jaar en door personen met verminderde
lichamelijke, zintuiglijke of geestelijke vermogens,
of met een gebrek aan ervaring en kennis, mits zij
onder toezicht staan of geinstrueerd zijn betref-
fende het veilig gebruik van het apparaat en zich
bewust zijn van de ermee verbonden risico’s. Kinde-
ren mogen niet met het apparaat spelen. Reiniging
en gebruikersonderhoud mogen niet door kinderen
zonder toezicht worden uitgevoerd.
Kinderen jonger dan 3 jaar moeten uit de buurt
worden gehouden, tenzij zij onder voortdurend
toezicht staan. Kinderen vanaf de leeftijd van 3 jaar,
maar jonger dan 8 jaar mogen het apparaat alleen
in- en uitschakelen, mits het apparaat is geplaatst
of geïnstalleerd op een locatie die bedoeld is als de
normale positie waarin het apparaat wordt gebruikt
en zij onder toezicht staan of instructies hebben ge-
kregen over het veilige gebruik van het apparaat en
de gevaren ervan hebben begrepen. Kinderen vanaf
de leeftijd van 3 jaar, maar jonger dan 8 jaar mogen
de stekker van het apparaat niet in het stopcontact
steken, het apparaat niet instellen noch reinigen,
noch onderhoud van het apparaat uitvoeren.
VOORZICHTIG - Sommige delen van dit product kun-
nen erg heet worden en brandwonden veroorzaken.
Speciale aandacht moet worden besteed indien
kinderen en kwetsbare personen aanwezig zijn.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
LEES AANDACHTIG DOOR - De infrarood kachel is
ontworpen voor veilig gebruik. Toch kan installatie,
onderhoud en gebruik van de verwarming gevaar-
lijk zijn. Wanneer u de volgende procedures in acht
neemt zal dat het risico van brand, elektrische schok,
persoonlijk letsel verminderde en de tijd die de instal-
latie vraagt tot een minimum beperken. Bewaar deze
instructies zodat u ze later ook nog kunt raadplegen.
• Lees alle instructies voor u deze verwarming in
gebruik neemt.
• Haal het toestel uit de verpakking en controleer
dat het in goede staat is, voordat u het gaat
gebruiken.
• Laat niet kinderen spelen met onderdelen van
de verpakking (zoals plastic zakken).
• Controleer de spanning van de stroomvoor-
ziening in uw huis, zodat u zeker weet dat die
overeenkomt met de nominale specificatie van
de verwarming.
• Controleer het netsnoer en de stekker goed
voor u ze gebruikt, zodat u zeker weet dat ze
niet beschadigd zijn.
• U moet, voordat u de stekker uit het stopcon-
tact trekt, het toestel uitschakelen, let erop,
wanneer u het toestel inschakelt, dat uw
handen droog zijn zodat een elektrische schok
wordt voorkomen.

NL
15WWW.VONROC.COM
• Gebruik de terrasverwarming alleen buiten of
in een grote open ruimte. Houd alle brand-
bare voorwerpen zoals dekkleden, parasols,
takken, meubilair, gordijnen, papier, enz. weg
bij het toestel (ten minste 1 meter, ook als het
niet-stationaire voorwerpen zijn!). De afstand
tot muren moet ten minste 1 meter zijn. De kop
moet zich ten minste 180 cm boven de grond
bevinden. Plaatst u het toestel onder een dak,
dan moet er een ruimte zijn van ten minste 50
cm tussen de kap van de terrasverwarming en
het (niet-brandbare) plafond. Met een brand-
baar dak (hout, kunststof, doek, enz.) moet de
afstand ten minste 1 meter zijn. Zorg altijd voor
goede ventilatie!
• Plaats het toestel niet vlak boven of onder een
wandstopcontact (niet in de onmiddellijke
nabijheid).
• De terrasverwarming is alleen bedoeld voor
huishoudelijk gebruik. U mag het toestel
daarom niet gebruiken op bouwlocaties, in
kassen, schuren of stallen, enz., zelfs niet als zij
grotendeels open zijn. Er is daar meestal teveel
brandbaar materiaal.
• Gebruik de terrasverwarming niet als verwar-
ming in een sauna of als een permanente
verwarming in een ruimte of een vertrek.
• Gebruik de terrasverwarming niet in een kennel
of een andere locatie waar dieren aanwezig zijn.
• Gebruik het toestel niet in de onmiddellijke na-
bijheid van een bad of zwembad of een andere
vloeistofbron. Het toestel is wel spatwaterbe-
stendig, maar u moet voorzichtig zijn met water.
Zorg ervoor dat het toestel niet in het water kan
vallen en stel het niet bloot aan krachtige water-
stralen. Raak het niet aan met natte handen en
plaats het toestel niet in de ruimte direct rond
een bad, badkamer, zwembad of een andere
watervoorziening, omdat dat gevaarlijk is.
• Bescherm uzelf tegen een elektrische schok,
dompel het snoer of de stekken niet onder in
water of een andere vloeistof.
• Steek geen vreemde voorwerpen in een ven-
tilatieopening of uitlaatopening en laat geen
voorwerpen in het toestel komen, omdat dit een
elektrische schok, brand of beschadiging van
de verwarming kan veroorzaken.
• Zorg voor voldoende verlichting. De schakelaars
van het toestel moeten goed zichtbaar zijn van
een afstand van 1 meter.
• Trekt altijd de stekker van de verwarming uit
het stopcontact, wanneer u het toestel niet ge-
bruikt. Laat het toestel nooit onbeheerd achter
terwijl het in gebruik is, maar schakel het uit en
trekt de stekker uit het stopcontact. Gebruik het
toestel niet met een tijdklok of een ander toe-
stel dat de verwarming automatisch inschakelt.
• Gebruikte verwarming niets met een externe
spanningsregelaar zoals een dimmer, snel-
heidsregelaar, enz. Hierdoor ontstaat een
elektrisch risico.
• Controleer dat het snoeren niet over (scherpe)
randen hangt, dat er geen knikken inzitten, dat
het niet in contact komt met hete oppervlakken.
Wind het snoer niet rond het toestel.
• Laat het koord niet over een werkblad hangen
waar kinderen er gemakkelijk aan kunnen trek-
ken.
• Steek geen vingers of vreemde voorwerpen in
het rooster, terwijl het toestel aanstaat.
• Laat het apparaat niet onbeheerd achter wan-
neer het in gebruik is.
• De verwarming is niet bedoeld voor gebruik in
badkamers, wasruimtes of dergelijke locaties
binnenshuis, plaats de verwarming nooit op een
plaats waar het toestel in een badkuip of in een
andere waterbak kan vallen.
• Er kan geen aansprakelijkheid worden aanvaard
voor schade die wordt veroorzaakt door het niet
naleven van deze instructies of door ander niet
passend gebruik of verkeerde behandeling.
• Dit apparaat kan worden gebruikt door kinderen
van 8 jaar en ouder en personen met verminder-
de fysieke, sensorische of mentale vermogens
of gebrek aan ervaring en kennis, mits ze onder
toezicht staan of instructies hebben gekregen
over het veilig gebruiken van het apparaat en de
gevaren begrijpen. Betrokken kinderen mogen
niet met het apparaat spelen. Reiniging en gebrui-
kersonderhoud mogen niet zonder toezicht door
kinderen worden uitgevoerd.
• Als het toestel om welke reden dan ook
scheuren of breuken laat zien, of als u een
beschadiging of onderbreking van de alumini-
um behuizing of een ander onderdeel vaststelt,
schakel het toestel dan onmiddellijk uit en trek
de stekker uit het stopcontact.
• Als het netsnoer op welke manier dan ook
beschadigd is, moet het worden vervangen door
de fabrikant of servicemedewerkers of andere
gekwalificeerde personen zodat risico’s worden
voorkomen.

NL
16 WWW.VONROC.COM
• Voor: oververhitting van dit apparaat, houd
luchtinlaten en -uitlaten schoon en vrij van
alles wat de openingen zou kunnen blokkeren.
Controleer van tijd tot tijd alle inlaten en uitlaten,
zodat u zeker weet dat er zich geen vuil of stof in
heeft verzameld. DEK HET TOESTEL NIET AF. Het
waarschuwingslabel met de tekst dat het toestel
niet mag worden afgedekt, moet ook na de in-
stallatie op een duidelijk zichtbare plaats worden
geplakt: het mag niet op de achterzijde zitten.
• Delen van de verwarming kunnen warmer worden
dan 200
o
C, contact met de verwarmingsbuis,
reflector of metalen delen dicht bij de verwar-
mingsbuis, kan ernstige BRANDWONDEN veroor-
zaken. Voorkom brandwonden, let erop dat u niet
het hete oppervlak met de blote huid aanraakt.
• Plaats NOOIT uw handen onder de verwar-
mingselementen. Laat het verwarmingselement
ALTIJD 10 minuten afkoelen, voordat u de ver-
warmingsbuis of delen dicht daarbij aanraakt.
• Berg niet brandbare vloeistoffen of materialen,
zoals verf, petroleum, gastanks, enz. in de on-
middellijke nabijheid van het toestel. Gebruik het
toestel niet in een brandbare atmosfeer, zoals in
de buurt van brandbare gastanks, gasbuizen of
spuitbussen. Gevaar voor explosie en brand!
• Dit product bevat materialen die kunnen worden
gerecycled. Gooi dit product niet weg als on-
gesorteerd huishoudelijk afval. Neem contact
op met de plaatselijke autoriteiten voor het
dichtstbijzijnde inzamelpunt.
Elektrische veiligheid
Controleer altijd of de spanning van de
stroomtoevoer overeenkomt met de
spanning op het typeplaatje.
• Gebruik de machine niet indien het netsnoer of
de netstekker zijn beschadigd.
• Gebruik uitsluitend verlengkabels die geschikt
zijn voor het vermogen van de machine met
een minimale dikte van 1,5 mm2. Indien u een
verlengkabelhaspel gebruikt, rol dan altijd de
kabel volledig uit.
2. TECHNISCHE INFORMATIE
Bedoeld gebruik
Dit product is ontworpen als terrasverwarmer voor
woonomgevingen. De kachel is bedoeld voor privé-
tuinen of andere buitenruimtes in huis. De kachel
mag niet worden gebruikt voor het verwarmen van
een binnenruimte, voor gebruik als niet-huishoude-
lijke buitenverwarmer of voor het drogen van textiel
of andere materialen. Deze kachel is niet uitgerust
met een apparaat om de kamertemperatuur te
regelen, dus gebruik deze kachel niet in ruimtes
waar ze worden bewoond door personen die de ka-
mer niet alleen kunnen verlaten, tenzij er constant
toezicht wordt geboden. Het apparaat mag alleen
worden gebruikt voor het voorgeschreven doel. Elk
ander gebruik wordt als misbruik aangemerkt.
TECHNISCHE SPECIFICATIES
Modelnr. PH510AC
Spanning 220 - 240 V ~
Frequentie 50-60 Hz
Vermogen 2200W
Vermogensinstellingen
1: 730W
2: 1460W
3: 2200W
Type verwarmingselement Kwarts
Verwarmingstijd 20 seconden
Golflengte 1,4-3,0
Straalefficiency 60%
Verwarmingsafstand 3-4m
Verwarmingsbereik 15m
Elektronische zachte start Ja
Beschermingsklasse tegen
indringing IP34
Beschermingsklasse Klasse I
Gewicht 1,50 kg
BESCHRIJVING
De nummers in de tekst verwijzen naar de diagram-
men op pagina 2-3.
1. Verwarming
2. Beschermend rooster
3. Indicator vermogensniveau
4. Voedingskabel
5. Trekkoord (aan/uit-schakelaar)
6. Montagebeugel

NL
17WWW.VONROC.COM
3. ASSEMBLAGE
Deze verwarming moet worden geïnstal-
leerd door een vakbekwaam persoon, d.w.z.
een bevoegd elektricien.
Koppel voor installatie de verwarming altijd
los van de stroomvoorziening en laat het
toestel afkoelen.
De verwarming installeren (Afb. A-N)
Monteer het toestel altijd met de bijgelever-
de accessoires.
Houd, voordat u met de installatie begint, rekening
met het volgende:
• Plaats het apparaat op een stevige en vlakke
ondergrond.
• Het apparaat moet zo worden gemonteerd dat er
een vrije ruimte van 50 cm is tussen de verwar-
ming en een plafond, tentdoek, enz. Er moet ook
ten minste 200 cm ruimte zijn tussen de grond en
de onderzijde van het apparaat. Zie afbeelding D
Het apparaat mag nooit onder een hoek worden
opgehangen!
• Zorg ervoor dat de voedingskabel goed wordt
aangelegd en dat de kabel niet in contact komt
met de reflector van de verwarming of in het
verwarmde gebied ligt.
• Plaats de verwarming niet op een brandbaar
oppervlak.
• Als de verwarming buiten gebruikt gaat worden,
wordt een weersbestendig stopcontact sterk
aanbevolen.
• Controleer voordat u gaat boren of er geen dra-
den of waterleidingen liggen in het gebied waar
de verwarming moet worden geïnstalleerd.
Volg de onderstaande stappen op bij het installeren
van de verwarming op een wand:
1. Markeer de boorgaten op de muur, volgens het
patroon zoals weergegeven op afbeelding C.
2. Boor op de gemarkeerde posities, de gaten in
de muur.
3. Steek de meegeleverde muurpluggen in de
geboorde gaten.
4. Steek de schroeven in de muurpluggen en draai
de schroeven vast. NB: de schroeven dienen ca.
0,5 cm uit de muurpluggen uit te steken.
5. Hang de verwarming op de schroeven.
6. Controleer of alle 4 de schroeven in de beugel
zijn gehaakt en controleer of het apparaat goed
werd bevestigd.
7. Kantel het apparaat onder de juiste hoek. Het
apparaat kan 45° omlaag worden gekanteld,
zoals weergegeven op afbeelding E.
4. BEDIENING
Aan-/uitschakelen (Afb. A)
De verwarming kan m.b.v. het trekkoord in- en
uitgeschakeld worden. Trek aan het koord van de
trekschakelaar (5) totdat het gewenste niveau op
de indicator voor het verwarmingsniveau (3) wordt
weergegeven:
• Niveau 0 = uitgeschakeld
• Niveau 1 = 730W
• Niveau 2 = 1460W
• Niveau 3 = 2200W
Om de verwarming uit te schakelen, trekt u aan het
koord van de trekschakelaar (5) om deze op het
niveau 0 in te stellen.
Veiligheidsschakelaar (Afb. A)
Deze verwarming is voorzien van een veiligheids-
schakelaar. Als de verwarming omvalt, zal de ver-
warming automatisch uitschakelen. Merk op dat als
de verwarming weer rechtop wordt gepositioneerd,
de verwarming niet direct zal starten met het
verwarmen. Eerst dient de verwarming uitgescha-
keld te worden (lees ‘aan-/ uitschakelen’), dient de
stekker uit het stopcontact genomen te worden en
dient de verwarming op beschadigingen gecontro-
leerd te worden. In geval van beschadigingen of
storingen, de verwarming niet gebruiken, maar het
apparaat voor controle/ reparatie aanbieden. Als
er geen sprake is van beschadigingen, kunt u de
verwarming gewoon weer inschakelen (lees ‘aan-/
uitschakelen’).
5. ONDERHOUD
Controleer altijd dat het toestel niet op de
stroomvoorziening is aangesloten wanneer
u onderhoud aan het mechanisme uitvoert.
VOORZICHTIG: Risico op een elektrische
schok. Maak de verwarming NIET open en
probeer NIET zelf de verwarming te
repareren.

NL
18 WWW.VONROC.COM
Maak de behuizing van het apparaat regelmatig
schoon met een zachte doek, bij voorkeur na ieder
gebruik. Controleer of de ventilatie-openingen vrij zijn
van stof en vuil. Verwijder hardnekkig vuil met een
zachte doek vochtig gemaakt met een zeepoplossing.
Gebruik geen oplosmiddelen zoals benzine, alcohol,
ammoniak, enzovoorts. Chemicaliën zoals deze kun-
nen de synthetische componenten beschadigen.
• GEBRUIK GEEN alcohol, benzine, schuurpoeders,
meubelwas of ruwe borstels voor het reinigen
van de verwarming. Dit kan beschadiging en
aantasting van het oppervlak van de verwarming
tot gevolg hebben.
• Dompel de verwarming NIET onder in water.
• Gebruik de verwarming pas weer deze geheel
droog is.
LET OP:
• Koppel voor u de verwarming gaat schoonma-
ken, het toestel altijd los van de stroomvoorzie-
ning en laat het afkoelen.
• Als er zich een stof of vuil heeft verzameld
binnen in het toestel of rond het verwarmings-
element, laat het toestel dan reinigen door een
gekwalificeerde servicemonteur. Schakel de
verwarming niet wanneer het toestel in deze
staat is.
• Het enige onderhoud dat de verwarming vraagt
is het schoonmaken van de oppervlakken aan
de buitenzijde.
• Raak het verwarmingselement niets met blote
vingers aan, omdat resten van uw hand de le-
vensduur van de lamp kunnen bekorten. Heeft u
het element per ongeluk aangeraakt, verwijder
dan de vingerafdrukken met een zachte doek
die u vochtig heeft gemaakt met spiritus of
alcohol.
• Probeer niet elektrische of mechanische func-
ties op deze verwarming te repareren of af te
stellen.
• De verwarming bevat geen onderdelen waaraan
de gebruiker onderhoud kan uitvoeren. Als dit
product beschadigd raakt of niet meer werkt,
moet het worden teruggestuurd naar de fabri-
kant of zijn servicemonteur.
• Als het netsnoer beschadigd is, moet het
worden vervangen door de fabrikant, een
servicemonteur of iemand met een dergelijke
kwalificatie, zodat risico’s worden voorkomen.
Opslag
Berg de verwarming op in een koele, droge opslag-
ruimte, wanneer u het toestel niet gebruikt, zodat
er zich geen vuil en stof op kunnen verzamelen.
Gebruik de verpakking voor opslagdoeleinden.
Oplossen van problemen
Als de verwarming niet werkt, controleer dan het
volgende voordat u een verzoek indient voor repa-
ratie of service:
• Controleer of de stekker van het netsnoer wel
in het stopcontact is gestoken, als dat niet het
geval is, steek de stekker in het stopcontact.
• Controleer of er spanning op het stopcontact
staat.
• Controleer dat de Aan/uit-schakelaar in de
juiste stand staat, is dat niet het geval, schakel
dan de verwarming in.
MILIEU
Defecte en/of afgedankte elektrische of
elektronische gereedschappen dienen ter
verwerking te worden aangeboden aan een
daarvoor verantwoordelijke instantie.
Uitsluitend voor EG-landen
Werp elektrisch gereedschap niet weg bij het
huisvuil. Conform de Europese Richtlijn 2012/19/
EG voor Afgedankte Elektrische en Elektronische
Apparatuur en de implementatie ervan in nationaal
recht moet niet langer te gebruiken elektrisch
gereedschap gescheiden worden verzameld en op
een milieuvriendelijke wijze worden verwerkt.
GARANTIE
VONROC producten zijn ontworpen volgens de
hoogste kwaliteitsstandaarden en gegarandeerd vrij
van defecten, zowel materieel als fabrieksfouten,
tijdens de wettelijk vastgestelde garantieperiode
vanaf de eerste aankoopdatum. Mocht het product
tijdens deze periode gebreken vertonen veroorzaakt
door defecte materialen en/of fabrieksfouten, neem
dan rechtstreeks contact op met VONROC.
De volgende situaties vallen niet onder de garantie:
• Er zijn reparaties of aanpassingen aan de machine
uitgevoerd, of er is een poging daartoe onderno-
men, door een nietgeautoriseerd servicecentrum.
• Normale slijtage.

FR
19WWW.VONROC.COM
• De machine is misbruikt, verkeerd gebruikt of
slecht onderhouden.
• Er zijn niet-originele reserveonderdelen gebruikt.
Dit vormt de enige garantie opgesteld door het be-
drijf zowel expliciet als impliciet. Er bestaan geen
andere garanties expliciet of impliciet welke verder
gaan dan deze garantie, inclusief impliciete
garanties van verkoopbaarheid en geschiktheid
voor bepaalde doeleinden. In geen enkel geval kan
VONROC aansprakelijk worden gesteld voor inci-
dentele schade of gevolgschade. Reparaties van
dealers zijn gelimiteerd tot de reparatie of vervan-
ging van defecte producten of onderdelen.
Het product en de gebruikershandleiding zijn
onderhevig aan wijzigingen. Specificaties kunnen
zonder opgaaf van redenen worden gewijzigd.
1. CONSIGNES DE SÉCURITÉ
En plus des avertissements de sécurité suivants,
veuillez également lire les avertissements de
sécurité additionnels ainsi que les instructions.
Le non-respect des avertissements de sécurité
et des instructions peut entraîner une décharge
électrique, un incendie et/ou des blessures graves.
Veuillez conserver les avertissements de sécurité et
les instructions pour consultation ultérieure.
Les symboles suivants sont utilisés dans le manuel
d’utilisation ou apposés sur le produit:
Lisez le manuel d’utilisation.
Indique un risque de blessure, de décès ou
de détérioration de l’appareil de chauffage
en cas de non-respect des consignes de ce
manuel.
Risque de décharge électrique.
Attention surface chaude!
Ne couvrez pas l’appareil.
Symbole de mise à la terre. Cet appareil est
classé dans la classe de protection I et doit
être connecté à une prise secteur mise à la
terre.
Le produit est conforme aux normes de
sécurité en vigueur spécifiées dans les
directives européennes.
CONSIGNES GÉNÉRALES DE SÉCURITÉ
CES INSTRUCTIONS DOIVENT ÊTRE LUES AVEC
ATTENTION ET CONSERVÉES POUR POUVOIR S’Y RÉ-
FÉRER ULTÉRIEUREMENT, Le fabricant ne saurait
être tenu responsable pour un quelconque domma-
ge consécutif au non-respect de ces instructions.
Cet appareil peut être utilisé par des enfants agés
de 8 ans et plus et par des personnes aux capaci-
tés physiques, sensorielles ou mentales reduites,
ou qui manquent d’experience et de connaissance,
à condition qu’ils soient supervisés ou qu’ils aient
été formés sur la façon sure d’utiliser l’appareil
et qu’ils comprennent les risques encourus. Les
enfants ne doivent pas jouer avec l’appareil. Le net-

FR
20 WWW.VONROC.COM
toyage et les opérations de maintenance à realiser
par l’utilisateur ne doivent pas être executés par
des enfants sans surveillance.
Les enfants de moins de 3 ans doivent être gardés
à l’écart, à moins d’être surveillés en permanence.
Les enfants entre 3 et 8 ans ne peuvent allumer ou
éteindre l’appareil, qu’à condition que ce dernier
soit positionné ou installé dans sa position de
service normale et que les enfants soient surveillés
ou qu’ils aient appris comment utiliser l’appareil
en toute sécurité et qu’ils aient compris les risques
possibles. Les enfants entre 3 et 8 ans n’ont pas le
droit de brancher, de régler et de nettoyer l’appareil
ou d’en réaliser la maintenance.
ATTENTION - Certaines pièces de ce produit peu-
vent devenir très chaudes et provoquer des brûlu-
res. Soyez particulièrement vigilant en présence
d’enfants ou d’autres personnes vulnérables.
CONSIGNES DE SÉCURITÉ IMPORTANTES
À LIRE AVEC ATTENTION - L’appareil de chauffage
à infrarouge a été conçu pour fonctionner en toute
sécurité. Cependant, l’installation, la maintenance
et l’utilisation de l’appareil de chauffage peuvent
être dangereuses. Le respect des procédures qui
suivent permet de réduire le risque d’incendie, de
décharge électrique, de blessure et il permet de
réduire la durée de l’installation à son minimum.
Veillez à bien conserver ces consignes pour pouvoir
vous y référer dans le futur.
• Veillez à lire toutes les consignes avant d’utili-
ser ce radiateur.
• Sortez l’appareil de son emballage et contrôlez
son bon état avant de l’utiliser.
• Ne laissez pas les enfants jouer avec les mor-
ceaux d’emballage (les sacs en plastique par
exemple).
• Vérifiez la tension électrique de votre habita-
tion afin de confirmer qu’elle correspond à la
tension nominale de l’appareil de chauffage
mentionnée.
• Contrôlez soigneusement le cordon électrique
et la prise avant l’utilisation, afin de garantir
qu’ils sont en bon état.
• Avant de débrancher le cordon électrique,
veillez à éteindre l’appareil et avant de mettre
l’appareil en marche, veillez à ce que vos mains
soient sèches, afin d’éviter toute décharge
électrique.
• Veillez à n’utiliser le chauffage de terrasse qu’à
l’extérieur ou dans un lieu spacieux et ouvert.
Veillez à éloigner tous les objets inflammables
comme les barnums, les bâches, les parasols,
les branches, les meubles, les rideaux, le pa-
pier, etc. du passage de l’appareil de chauffage
(à au moins 1 mètre, même si ce ne sont pas
des objets fixes !). La distance avec les murs ne
doit pas être inférieure à 1 mètre. La tête doit
se trouver à au moins 180 cm au-dessus du sol.
Si vous placez l’appareil sous un toit, un espace
d’au moins 50 cm doit séparer le chapeau du
chauffage de terrasse et le plafond (matériau
non-inflammable). Si le toit est en matériau
inflammable (bois, plastique, bâche, etc.) la dis-
tance doit au moins être égale à 1 mètre. Veillez
à toujours disposer d’une bonne ventilation !
• Ne positionnez pas l’appareil sur ou sous une
prise murale (et jamais à proximité immédiate).
• Le chauffage de terrasse n’a été conçu que
pour un usage domestique. Vous ne devez donc
pas l’utiliser sur des chantiers de construction,
dans des serres, des granges ou des écuries,
etc., même si ces endroits sont largement
découverts. Ces endroits renferment trop de
matières inflammables.
• N’utilisez pas ce chauffage de terrasse comme
moyen de chauffage dans des saunas ou com-
me chauffage permanent.
• N’utilisez pas ce chauffage de terrasse dans
un chenil ou dans tout autre endroit accueillant
des animaux.
• Ne l’utilisez pas à proximité d’une baignoire, d’u-
ne piscine ou de tout autre point d’eau. Bien que
l’appareil soit protégé contre les éclaboussures,
vous devez rester vigilant avec l’eau. Veillez à
ce qu’il ne tombe pas dans l’eau et ne l’exposez
pas à de puissants jets d’eau. Ne touchez pas
l’appareil avec les mains mouillées et ne l’instal-
lez pas à proximité immédiate d’une baignoire,
de sanitaires, d’une piscine ou de tout autre
point d’eau car cela représente un risque.
• Afin de vous protéger d’une décharge électri-
que, n’immergez pas le cordon électrique ou la
prise dans l’eau, ni dans aucun autre liquide.
• N’insérez et ne laissez pénétrer aucuns corps
étrangers dans les ouvertures de ventilation et
d’échappement car cela pourrait occasionner
une décharge électrique ou un incendie et
endommager l’appareil de chauffage.
