DEPURO PRO
Purificatore d’aria pronto all’uso (plug & play)
Si prega di leggere attentamente questo manuale di istruzioni prima di utilizzare l’apparecchio
Le norme di sicurezza generali descritte in questo manuale devono essere seguite attentamente durante
l’utilizzo, la movimentazione e la manutenzione del DEPURO PRO. Il mancato rispetto di queste potrebbe
comportare una riduzione della sicurezza e della protezione da parte di utenti e / o installatori. VORTICE S.P.A. declina
qualsiasi responsabilità per danni o lesioni dovuti alla violazione delle norme di sicurezza descritte di seguito.
TUTTI I DIRITTI SONO RISERVATI Le informazioni contenute in questo manuale di istruzioni non possono essere
utilizzate per proposte diverse da quelle per le quali sono state fatte. Questa pubblicazione e la documentazione fornita
con l’apparecchio non possono essere riprodotti in tutto o in parte senza previa autorizzazione scritta. Il contenuto, le
illustrazioni e gli schemi di questo documento sono un riferimento generale e possono variare leggermente senza
preavviso.
1. DESCRIZIONE PRODOTTO DEPURO PRO E FUNZIONI PRINCIPALI
Il depuratore d’aria DEPURO PRO di VORTICE SPA plug & play (non è richiesta installazione) consente di
convertire qualsiasi locale in un ambiente privo di particelle contaminanti e di diffondere un’aria molto più
salutare.
E’ progettato per ridurre il carico virale delle stanze garantendo un costante rinnovo dell’aria che filtra.
Riduzione di polvere, odori e microorganismi contaminanti. Creando quindi un ambiente più salutare.
Ideale per persone con allergie o asma
Oltre a un ambiente di lavoro più sano, i nostri depuratori d'aria riducono la necessità di pulizia
rimuovendo una grande parte della polvere che viene generata quotidianamente.
Doppio stadio di filtrazione con due pacchetti di filtri ABSOLUTE HEPA H14 e un filtro molecolare che
nel giro di poche ore ridurranno un gran numero di particelle nell'aria come microrganismi, batteri, virus,
molecole, ecc.
Equipaggiato con ventilatori silenziosi e ad alta efficienza per garantire un basso consumo energetico.
NOTA: NOTA: il sistema di purificazione DEPURO PRO garantisce la riduzione della carica virale
trattenendo virus e batteri (inclusi i coronavirus COVID-19) che passano attraverso i suoi filtri HEPA
14 ad alta efficienza. La purificazione dell'aria non può essere garantita al 100% in uno spazio specifico
in quanto dipende da diversi fattori quali: distribuzione architettonica della sua posizione, correnti d'aria
esterne, tempo minimo di funzionamento, uso improprio dell'unità, ostruzione delle prese d'aria, livello di
manutenzione dell'unità e lo stato dei tuoi filtri, ecc.

4
2. UTILIZZO DEL DEPURO PRO
11. DEPURO PRO APPLICAZIONI
Il prodotto DEPURO PRO è progettato per essere installato o utilizzato per tutti i tipi di spazi interni quali: settore
sanitario, uffici, hotel, case, università, college, ecc.
In breve, per qualsiasi spazio pubblico in cui è richiesta una purificazione dell'aria di alta qualità poiché i depuratori
DEPURO PRO sono dotati di filtri HEPA H14 ad alta efficienza. Progettato per essere facilmente spostato negli spazi
interni, il che li rende la migliore soluzione per:
• Ventilazione delle stazioni di lavoro.
• Il settore sanitario (sale d'attesa, corridoi, sale, ospedali da campo, aree comuni, cliniche, farmacie, ecc.).
• Il settore terziario e industriale (uffici, hotel, università, scuole, istituzioni pubbliche, magazzini, soggiorni nei
ristoranti).
• Il settore residenziale (appartamenti e case unifamiliari).
3. CARATTERISTICHE COSTRUTTIVE DI DEPURO PRO E COMPONENTI INCLUSE
3.1 GENERALE
DEPURO PRO è un’unità di purificazione con struttura in acciaio insonorizzata, galvanizzata per resistere alla
corrosione.
1. Il modello DEPURO PRO 150 ha una portata massima di 300m3/h per ambienti (altezza 2,5m) fino a 45m2.
2. il modello DEPURO PRO 300 ha una portata massima di 600m3/h per ambienti (altezza 2,5m) fino a 90m2.
3.2 Componenti principali di DEPURO PRO:

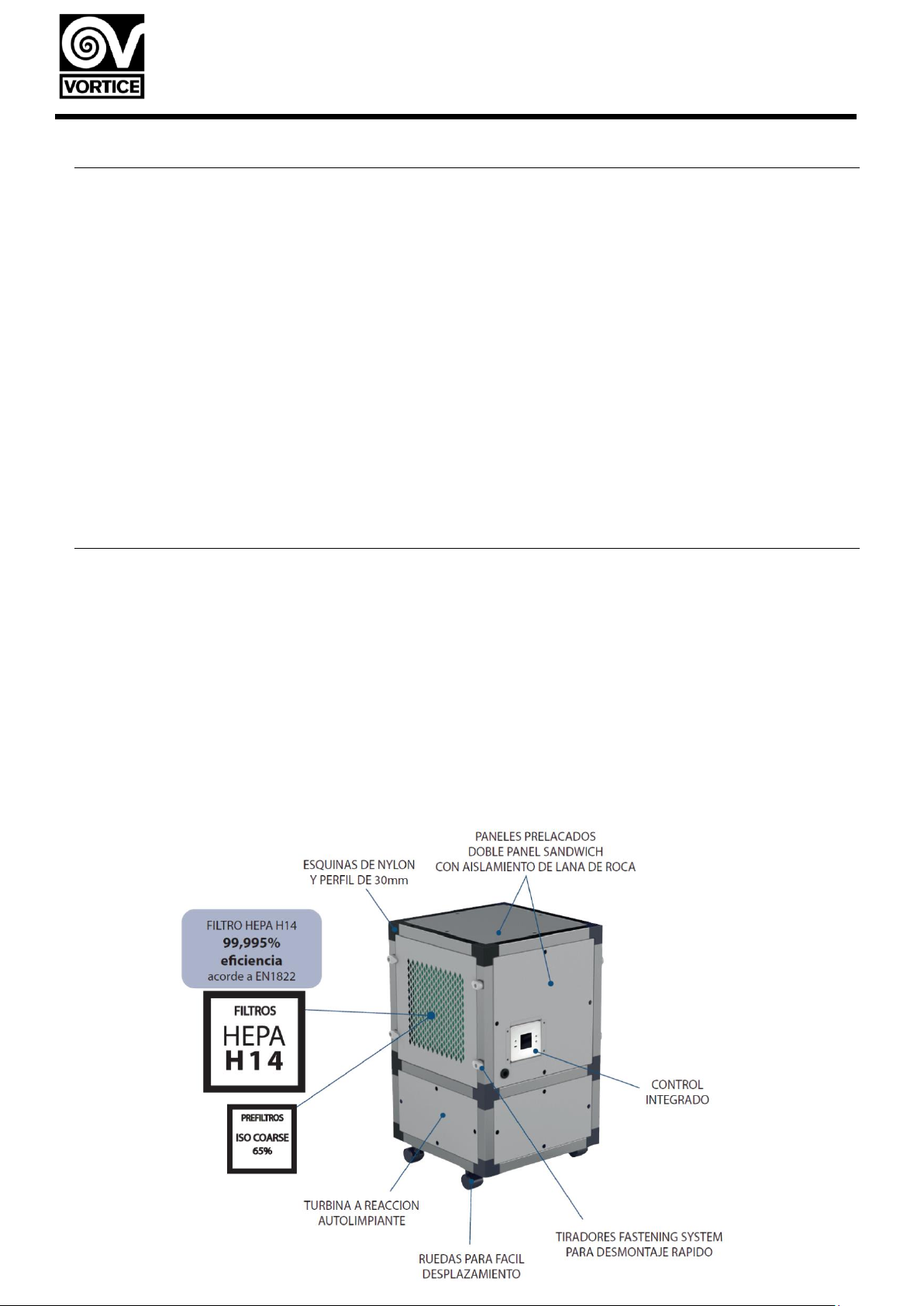

nel diagramma di seguito (fig.1) vengono mostrate le diverse parti del DEPURO PRO e il loro posizionamento
nell’apparecchio:
Fig.1

5
3.2.1. TELAIO:
•Profilo in alluminio estruso insonorizzato 30mm, angoli in nylon e pannelli sandwich in acciaio preverniciato,
RAL 9006, classe M0, con isolamento interno in lana di roccia 25mm classe A1 (non combustibile) e densità
90Kg / m3. I pannelli sono dotati di un sistema di fissaggio a sgancio rapido per un facile assemblaggio e
smontaggio quando necessario, sia per pulizia, manutenzione o riposizionamento del pannello.
•I filtri si trovano nei pannelli laterali perforati, con maniglie e sistemi di fissaggio. Questa facilità di accesso
ottimizza le procedure di manutenzione e sostituzione del filtro. La sostituzione del filtro e la manipolazione
di DEPURO PRO sono raccomandate con i DPI appropriati. Vedere la sezione 7. MANUTENZIONE DELLE
ATTREZZATURE per sapere come cambiare i filtri e la loro corretta e sicura manipolazione.
•I purificatori DEPURO PRO sono dotati di 4 ruote con freni sulla base per facilitare la mobilità negli spazi
interni. Il set di ruote è incluso con il prodotto, ma non sono assemblate; devono essere avvitate alla base
(su supporti in alluminio estruso) prima dell'uso.
3.2.2. VENTILATORE:
• equipaggiato con una girante ad alta efficienza –pale rovesce –con sistema auto-pulente, stampato in
poliammide, bilanciato staticamente e dinamicamente in fabbrica.
3.2.3. FILTRI:
DEPURO PRO è equipaggiato con un doppio stadio filtrante su ogni parte: 4 filtri sono inclusi: 2+2 per ogni
unità di ventilazione):
2 x ISO COARSE 65% (ex G4) stadio Pre-filtro che protegge da polvere e sporco e
migliora la durata del filtro principale o assoluto fino al 65%
2 x HEPA H14 stadio di filtraggio principale ad alta o assoluta efficienza
3.2.4. MOTORI:
-The ref. DEPURO PRO 150 e DEPURO PRO 300 sono equipaggiati con motori EC a basso consumo
(controllati elettronicamente) tecnologia a rotore esterno. Protezione IP-44 e isolamento di classe B.
alimentazione 230V 50Hz/60Hz
3.2.5. PANNELLO DI CONTROLLO:
• tutti I purificatori DEPURO PRO sono equipaggiati con un pannello di controllo principale
posizionato su un lato dell’apparecchio

6
4. AVVIAMENTO E FUNZIONI
4.1 DEPURO PRO GENERAL OPERATION:
Il prodotto DEPURO PRO ha un funzionamento semplice e intuitivo per semplificare l’utilizzatore o l’installatore che lo
installa o manutiene.

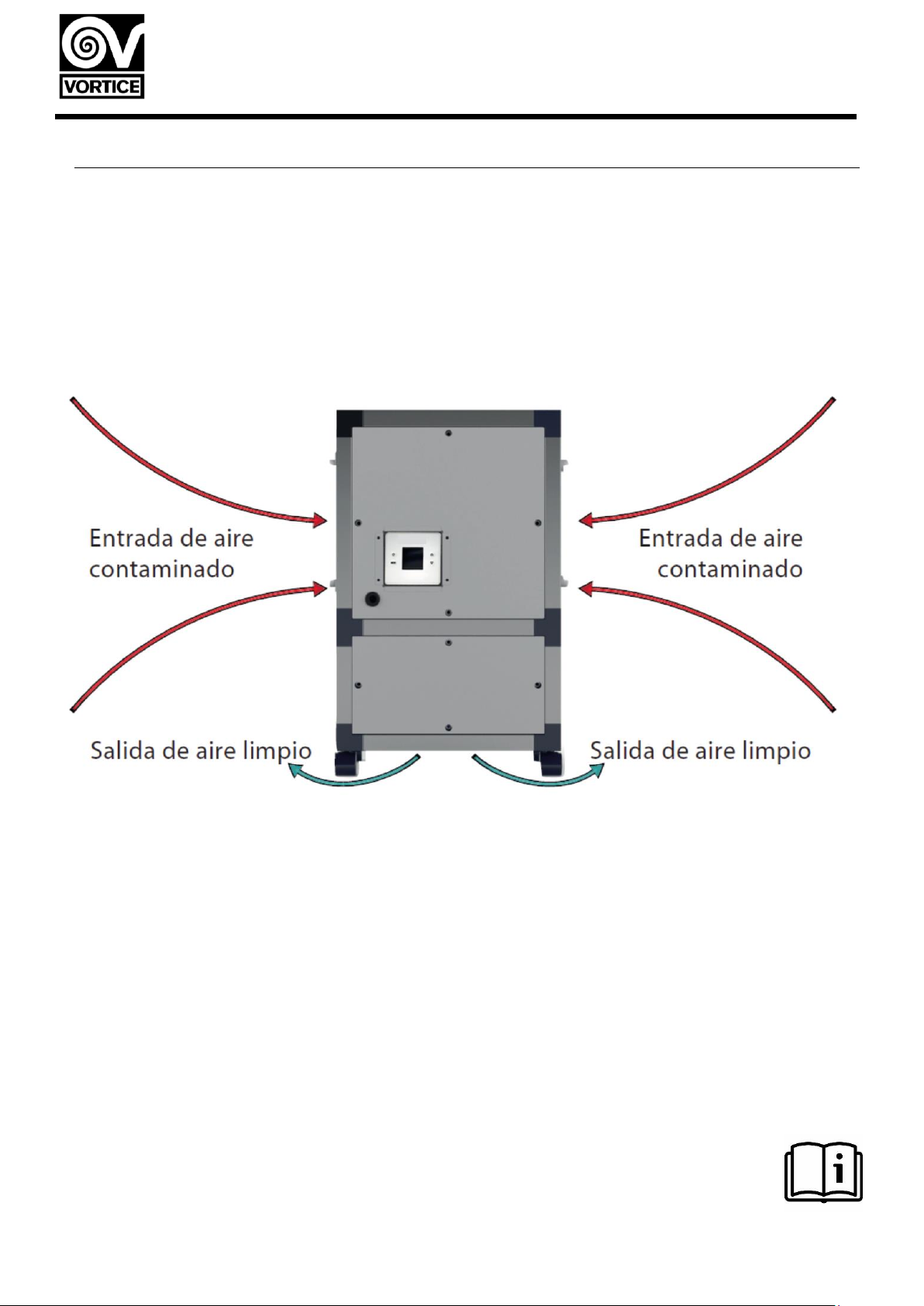

In generale, Il DEPURO PRO aspira aria contaminata dalla parte superiore dei due pannelli laterali attraverso il
ventilatore a pale rovesce. Una volta pulita e purificata l’aria attraverso i filtri, questa viene espulsa dalla parte inferiore
dell’apparecchio. (vedi fig.2)
Per accendere ed utilizzare il DEPURO PRO, deve essere alimentato elettricamente (normalmente a 230V / 50Hz ma
può anche essere alimentato a 60Hz).
E’ anche equipaggiato con un pannello di controllo che consente di impostare i seguenti parametri:
1. accendere/spegnere il depuratore.
2. funzionamento automatico–Autonomous.
3. regolazione della portata, da un minimo di 0 a un Massimo di 10.
4. programmazione per l’ottimizzazione della modalità notturna per favorire un basso consumo
energetico quando gli ambienti sono vuoti.
5. Allarme filtro intasato e indicazione di manutenzione. Questo allarme può essere programmato per
ore di funzionamento (vedere il manuale REG FILTER specifico allegato all'apparecchiatura)
* Per maggiori dettagli e le specifiche operazioni di controllo, consultare il manuale REG FILTER
allegato all'apparecchiatura.
Fig.2

7
4.2 PRIMO AVVIAMENTO DEPURO PRO:
4.2.1. RUOTE: Il DEPURO PRO arriva con un kit di 4 ruote per essere trasportato e spostato
facilmente (non è necessario averlo installato sempre nello stesso posto). Prima dell’uso, le ruote
devono essere assemblate alla struttura, in modo facile e veloce; esse sono avvitate direttamente ai
profili di alluminio (viti M8).
IMPORTANTE: È OBBLIGATORIO MONTARE LE RUOTE SULLA STRUTTURA PRIMA DI
AVVIARE L'UNITÀ. In caso contrario, DEPURO PRO non potrebbe aumentare l'aria purificata dalla
base inferiore dell'aria e il funzionamento dell'unità non sarebbe quello corretto.
NOTA: La corretta posizione di utilizzo del DEPURO PRO è in verticale (il ventilatore è alla base del prodotto). non
utilizzare l’apparecchio ribaltandolo su un lato o al contrario. Il posizionamento delle ruote funge da guida per la loro
installazione.
4.2.2. CAVO DI CONNESSIONE: Il DEPURO PRO ha un cavo che va collegato all’impianto elettrico. Se il
prodotto arriva scollegato dal cavo, pre-collegare il connettore universale all’apparecchio e inserire la spina
normalmente.
4.2.3. IDONEITA’ FILTRI
IMPORTANTE: prima del primo avviamento del DEPURO PRO, è necessario disassemblare I filtri HEPA
14 ad alta efficienza dall’unità e rimuoverli dall’imballo/ sacchetto; è spedito completamente protetto per
mantenere le caratteristiche e le proprietà del filtro intatto. (Fig.3)
ATTENZIONE: per qualsiasi operazione all’interno del DEPURO PRO, è
obbligatorio l’uso di dispositive di sicurezza; almeno guanti e
mascherina. Ogni unità ha due schede informative incollate (una su ogni
filtro rimovibile) degli elementi di protezione da utilizzare prima di maneggiare
la macchina. Ogni volta che viene rimossa la protezione filtri, deve essere
riposizionata nel suo alloggiamento. (Fig. 3)
* NOTA: in caso di inutilizzo dell’EPIS qui specificato, il filtro assoluto perderà la sua certificazione e il grado di
filtrazione previsto, come anche la garanzia che DEPURO PRO eviti di entrare in contatto diretto con virus, batteri
ecc.
Semplice Sistema di fissaggio
veloce per sostituzione filtri. Per
allentare i ganci è richiesta solo
una chiave Allen, rotare le
maniglie, e riportare in posizione
di chiusura una volta cambiati I
filtri.
Fig.3
Per smontare e rimuovere il filtro H14 HEPA al
primo avviamento del DEPURO PRO
(protezione PPE obbligatoria)

8
NOTA: ogni DEPURO PRO è consegnato con il suo filtro HEPA H14 certificato per garantire il suo
grado di funzionalità e sicurezza.
IMPORTANTE: Non utilizzare filtri simili o teoricamente equivalente senza prima aver consultato e
ricevuto autorizzazione dal produttore. In caso di manipolazione o sostituzione dei filtri con accessori non
originali, la garanzia di filtrazione offerta con il prodotto DEPURO PRO originale andrà persa.
Vedere punto 7.1. manutenzione apparecchio per sapere come e con che frequenza sostituire i filtri.
4.2.4. CONFIGURAZIONE DEL CONTROLLO A SECONDA DELLA SUPERFICIE DELL'APPLICAZIONE
Parametri preconfigurati nel controllo depuratore. L'utente deve scegliere il setpoint in base ai metri quadrati
di superficie dell'area in cui verrà installato il depuratore.
DEPURO PRO 150
Superficie (m2)
Q máx.
(m3/h)
Setpoint
Tensione
(V)
Potenza
(W)
Corrente
(A)
15
100
23
2,3
5,20
0,23
30
200
41
4,1
16,14
0,27
45
300
54
5,4
34,17
0,40
60
400
67
6,7
62,83
0,62
75
500
84
8,4
105,61
0,94
85
567
99
9,9
143,72
1,22
DEPURO PRO 300
Superficie (m2)
Q máx.
(m3/h)
Setpoint
Tensione
(V)
Potenza
(W)
Corrente
(A)
60
400
53
5,3
33,38
0,37
75
500
61
6,1
52,48
0,51
90
600
70
7,0
78,23
0,70
105
700
81
8,1
111,72
0,96
120
800
95
9,5
154,10
1,29
125
833
100
10,0
170,39
1,42

9

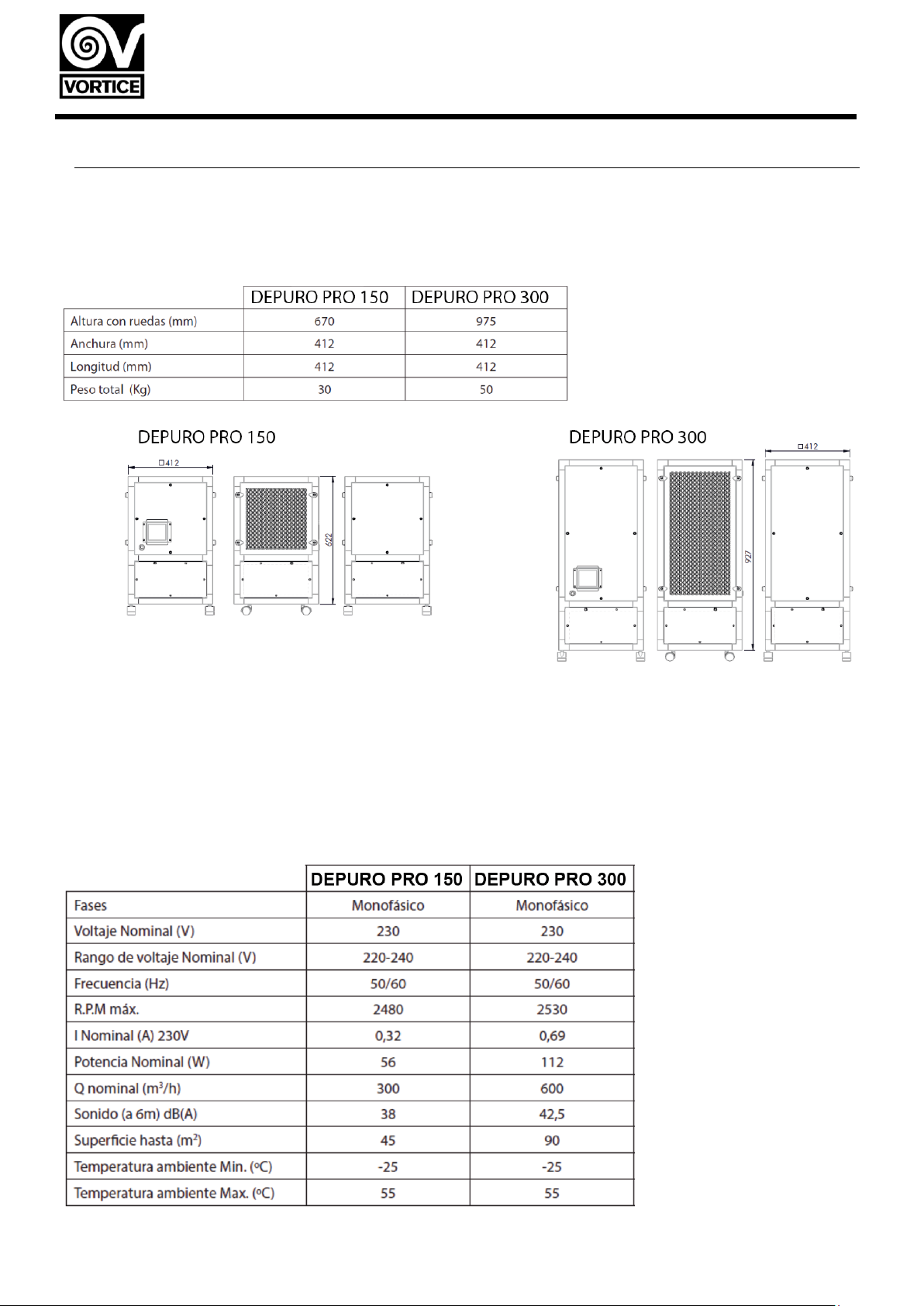

5. DATI TECNICI DEPURO PRO
5.1 DIMENSIONI E PESI:
Le dimensioni del modello DEPURO PRO 150 ed il modello DEPURO PRO 300 sono di seguito specificate.
5.2 DATI ELETTRICI E CARATTERISTICHE TECNICHE:
Di seguito vengono elencati I seguenti parametrici: tensione di alimentazione, frequenza, corrente, Potenza, prestazioni
(portata massima) e altri dati tecnica interessanti come RPM, rumorosità, superfici di applicazione e minima e massima
temperatura di utilizzo (nota: i DEPURO PRO sono regolabili in velocità al 100%).

10
6. CONNESSIONE ELETTRICA
L’apparecchio DEPURO PRO non richiede di essere cablato prima dell’utilizzo. E’ sufficiente Collegare la spina alla
rete elettrica principale per avviarlo. C’è un tasto ON/OFF sul pannello di controllo che permette di accenderlo e
impostarlo. Vedere il manuale del pannello di controllo allegato al prodotto per maggiori informazioni e dettagli operative.
6.1 SICUREZZA ELETTRICA
ATTENTIONE: DEPURO PRO è un dispositivo elettrico ed è anche considerate come una
macchina (monta un motore ed un elemento rotante, la girante). Per questa ragione, prima
di svolgere qualsiasi operazione, interventi di manutenzione o maneggiare qualsiasi
suo componente, deve essere disconnesso dall’alimentazione elettrica. Lo scopo è
prevenire qualsiasi rischio di folgorazione o intrappolamento degli arti dell'utente.
6.2 SCHEMA ELETTRICO INTERNO
La Figura 4 mostra lo schema elettrico generale interno DEPURO PRO per entrambi i modelli. Per maggiori dettagli
consultare il manuale di controllo specifico REG FILTER.

11
7. MANUTENZIONE DELL’APPARECCHIO
La manutenzione di DEPURO PRO per un corretto funzionamento consiste essenzialmente nella sostituzione
del filtro di protezione. È la parte vitale per l'efficacia della purificazione dell'apparecchio.
Tutti gli interventi di manutenzione, riparazione o controllo delle apparecchiature devono essere
eseguiti da personale addestrato con le conoscenze sufficienti. Vanno sempre adottate le misure di
sicurezza richieste per evitare qualsiasi rischio per l'utente.
7.1. DURATA DEI FILTRI
La durata dei due tipi di filtro DEPURO PRO per ambienti puliti (come uffici, ospedali, ecc.) E per ambienti sporchi (come
magazzini, edifici industriali, ecc.) È descritta di seguito:
-Pre-filtro ISO COARSE 65% (G4)
Ambienti puliti: tra 4 e 6 mesi / Ambienti sporchi: tra 2 e 4 mesi
-Filtro assoluto ad alta efficienza HEPA H14 (prevedendo l’utilizzo del pre-filtro ISO COARSE 65%)
Ambienti puliti: tra 10 e 12 mesi/ ambienti sporchi: tra 8 e 10 mesi
IMPORTANTE: la durata di conservazione dei filtri può essere ridotta o variare a causa di diversi
fattori quali la qualità dell'aria ambiente da purificare, il flusso d'aria e la corretta manutenzione del
pre-filtro. Indipendentemente dagli allarmi di controllo, si consiglia di controllare periodicamente i filtri
per la loro manutenzione preventiva (vedi punto 6.2)

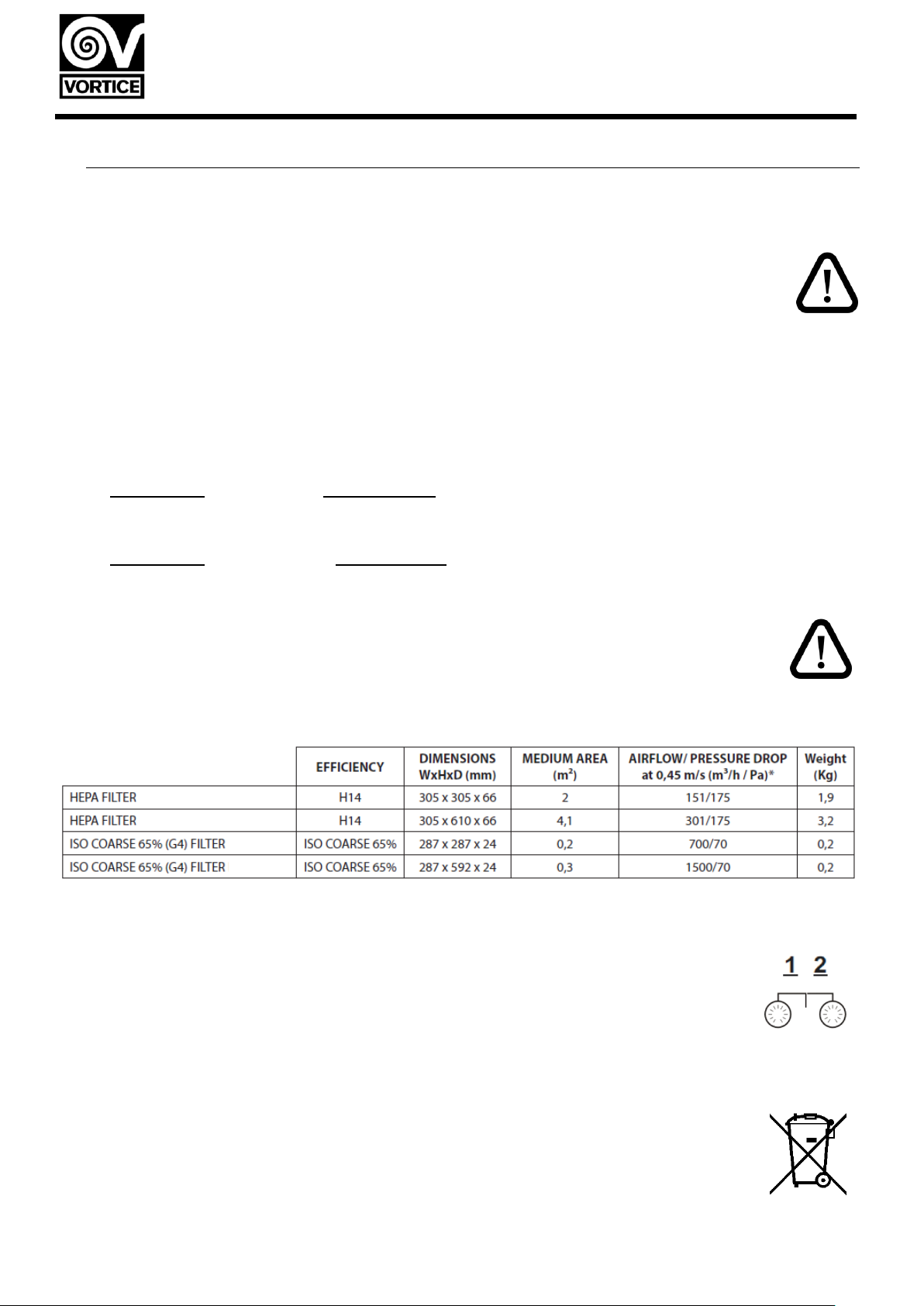

7.2. DATI TECNICI FILTRI
7.3. SETUP SOSTITUZIONE FILTRI
Il prodotto DEPURO PRO a un sistema per avvisare l'utente quando viene richiesto di sostituire
i filtri dell'apparecchiatura (sia il pre-filtro che il filtro assoluto). Questo avviso viene visualizzato dal
display di controllo. Questi parametri sono preimpostati dalla produzione e non devono essere
impostati prima di utilizzare l'unità, sebbene possano essere configurati (vedere ulteriori dettagli nel
manuale di controllo REG FILTER).
7.4. FILTRI E RIFIUTI DEPURO PRO
Analogamente all'intero prodotto DEPURO (essendo un apparecchio elettrico), i filtri usati non
possono essere smaltiti in normali contenitori per lo smaltimento. Devono essere depositati negli
appositi contenitori per rifiuti speciali; usando sempre massime misure di protezione e sicurezza.

12
8. GARANZIA DI DEPURO PRO
L’apparecchio DEPURO PRO è garantito per un periodo di 24 mesi dalla data di acquisto (conservare sempre la
ricevuta d’acquisto e/o la nota di consegna). Questo periodo di garanzia termina anche se il prodotto non è stato utilizzato
immediatamente dopo l'acquisto.
* Eventuali danni, malfunzionamenti o inadempienze causati al dispositivo stesso o a terzi interessati a causa
del suo uso errato o improprio, normale usura, sovraccarico o manipolazione da parte di personale non autorizzato
dal produttore, saranno esclusi da questa garanzia. L'obbligo assunto da questa garanzia è limitato alla sostituzione
della parte considerata difettosa dopo l'esame da parte dei nostri specialisti. Questi pezzi di ricambio non includono
i filtri come parti di consumo e devono essere sostituiti periodicamente nell'ambito degli obblighi dell'unità di
manutenzione.
La manutenzione del DEPURO PRO e le operazioni di riparazione devono sempre essere svolte da personale
specializzato. In nessun caso devono essere apportate modifiche o svolte riparazioni (sostituzione parti di
ricambio) senza l’autorizzazione del produttore. Durante il periodo di garanzia, le riparazioni possono essere
eseguite solo da centri assistenza ufficiali, personale autorizzato e sempre previa autorizzazione del produttore.
9. CERTIFICAZIONI E DICHIARAZIONE DI CONFORMITA’ CE DEL PRODOTTO DEPURO PRO
VORTICE, come produttore del depuratore Plug & play con nome commerciale di DEPURO PRO, dichiara sotto sua
completa responsabilità di essere conforme alle seguenti norme e direttive:
9.1.FILTRAZIONE
Riguardo la filtrazione, DEPURO PRO è equipaggiato con un doppio stadio di filtraggio (Pre-filtro: ISO COARSE
65% + High Efficiency Absolute Filter: HEPA H14 *) in conformità alla norma Europea EN 1822 per filtri
assoluti (EPA, HEPA and ULPA).
9.2.MOTORI
I motori hanno un indice di protezione IP44 e sono isolate in classe B.
9.3.DIRETTIVE GENERALI:
Considerando che è una macchina elettrica con un controllo elettronico integrato, è anche conforme con le
direttive richieste per la conformità alla marchiatura CE.
2014/35/UE Low Voltage Directive (LVD)
2006/42/CE Machine Directive (MD)
2014/30/UE Electromagnetic Compatibility (ECD)

13
ÍNDICE
1- DESCRIPCIÓN GENERAL Y FUNCIÓN PRINCIPAL DEL DEPURO PRO...............................................................................14
2- APLICACIÓN DEL DEPURO PRO ............................................................................................................................................15
3- CARACTERÍSTICAS CONSTRUCTIVAS Y COMPONENTES INCLUIDOS EN EL DEPURO PRO.........................................15
3.1. GENERAL............................................................................................................................................................................15
3.2. PARTES PRINCIPALES DEL DEPURO PRO .....................................................................................................................15
3.2.1. CHASIS ........................................................................................................................................................................16
3.2.2. VENTILADOR...............................................................................................................................................................16
3.2.3. FILTROS.......................................................................................................................................................................16
3.2.4. MOTORES....................................................................................................................................................................16
3.2.5. PANEL DE CONTROL .................................................................................................................................................16
4-FUNCIONAMIENTO Y PUESTA EN MARCHA...........................................................................................................................17
4.1. FUNCIONAMIENTO GENERAL DEL DEPURO PRO .........................................................................................................17
4.2. PRIMERA PUESTA EN MARCHA DEL DEPURO PRO ......................................................................................................18
4.2.1. RUEDAS.......................................................................................................................................................................18
4.2.2. CABLE CONEXIÓN......................................................................................................................................................18
4.2.3. ADECUACIÓN DE LOS FILTROS................................................................................................................................18
4.2.4. CONFIGURACIÓN DEL CONTROL EN FUNCIÓN DE LA SUPERFÍCIE DE APLICACIÓN.......................................19
5-DATOS TÉCNICOS DEPURO PRO ............................................................................................................................................20
5.1. MEDIDAS GENERALES Y PESO........................................................................................................................................20
5.2. DATOS ELÉCTRICOS Y CARACTERÍSTICAS TÉCNICAS................................................................................................20
6-CONEXIONADO ELÉCTRICO.....................................................................................................................................................21
6.1. SEGURIDAD ELÉCTRICA...................................................................................................................................................21
6.2. ESQUEMA ELÉCTRICO INTERNO.....................................................................................................................................21
7-MANTENIMIENTO DEL EQUIPO................................................................................................................................................22
7.1. VIDA ÚTIL DE LOS FILTROS..............................................................................................................................................22
7.2. DATOS TÉCNICOS DE LOS FILTROS...............................................................................................................................22
7.3. PROGRAMACIÓN CAMBIO DE FILTRO.............................................................................................................................22
7.4. DESECHO DE LOS FILTROS Y PRODUCTO DEPURO PRO ...........................................................................................22
8-GARANTÍA DEL PRODUCTO DEPURO PRO............................................................................................................................23
9-CERTIFICACIONES Y DECLARACIÓN DE CONFORMIDAD CE DEL PRODUCTO DEPURO PRO.......................................23
9.1. FILTRACIÓN........................................................................................................................................................................23
9.2. MOTORES...........................................................................................................................................................................23
9.3. DIRECTIVAS GENERALES .................................................................................................................................................23

14

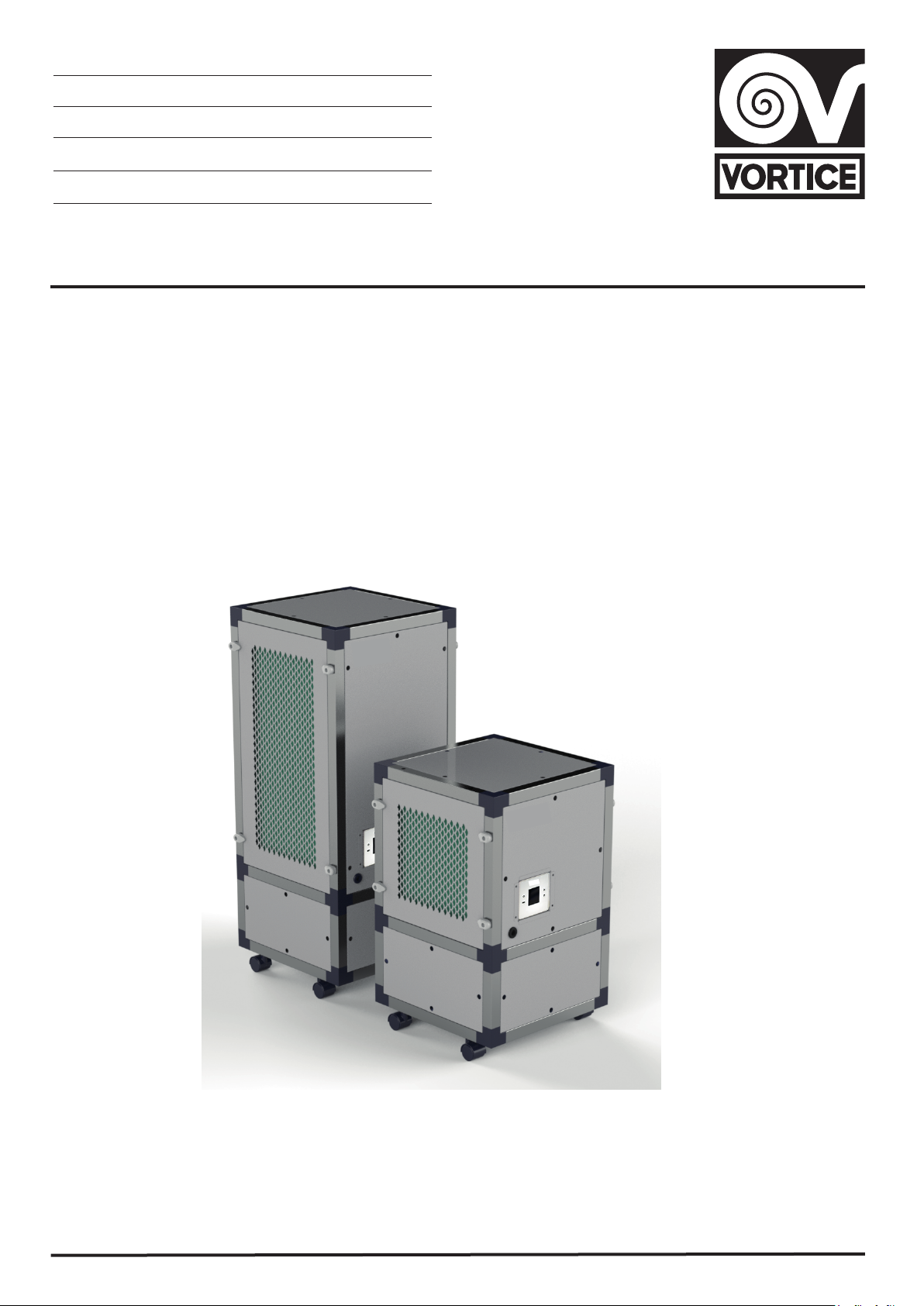

DEPURO PRO
Purificadores de aire sin instalación (plug & play)
Por favor, antes de usar el producto, léase detenidamente este manual de instrucciones.
Las advertencias y normas generales de seguridad aquí descritas deben respetarse meticulosamente durante
el uso, funcionamiento y mantenimiento del producto DEPURO PRO. El no seguimiento de estas podría conllevar
una disminución de la seguridad y protección por parte de los usuarios y/o instaladores. Ventilación Industrial
(VORTICE) declina cualquier responsabilidad por daños o lesiones consecuentes por el incumplimiento de las normas
de seguridad descritas a continuación.
- TODOS LOS DERECHOS RESERVADOS La información contenida en este manual de instrucciones no se puede
utilizar para propósitos diferentes que por los que se ha realizado. La presente publicación y la documentación
suministrada con el ventilador no puede ser reproducidas ni de forma parcial ni total sin previo permiso por escrito. El
contenido, ilustraciones y esquemas de este documento son una referencia general y pueden cambiar ligeramente sin
previo aviso.
1. DESCRIPCIÓN GENERAL Y FUNCIÓN PRINCIPAL DEL DEPURO PRO
Los purificadores de aire DEPURO PRO by Vortice son conjuntos plug & play (no requieren instalación) para
convertir cualquier espacio interior en un ambiente libre de partículas contaminantes y dejar así un aire mucho
más saludable.
Está diseñado para reducir la carga viral de las estancias dadas las renovaciones de aire constantes que lleva a cabo.
Reducción de partículas de polvo, olores y microorganismos contaminantes. Creando así un ambiente más
saludable. Ideal para personas con alergias y asma.
Aparte de un ambiente de trabajo más saludable, nuestros purificadores de aire disminuyen la necesidad
de limpieza, ya que eliminan una gran porción del polvo que se genera diariamente.
Doble etapa de filtración con dos paquetes filtrantes ABSOLUTE HEPA H14 y filtro Molecular que en
cuestión de horas reducirá un gran número de partículas en el aire como microorganismos, bacterias, virus,
moléculas, etc.
Equipados con ventiladores de alta eficiencia y silenciosos para garantizar un bajo consumo
NOTA: El sistema de purificación DEPURO PRO asegura la reducción de la carga viral mediante la
retención de virus y bacterias (incluido coronavirus COVID-19) que pasen a través de sus filtros de
alta eficiencia HEPA H14. No se puede garantizar el 100% de purificación del aire en un espacio
concreto ya que depende de diversos factores como pueden ser: distribución arquitectónica de su
ubicación, corrientes de aire externas, tiempo mínimo de funcionamiento, uso indebido de la unidad,
obstrucción de las entradas de aire, nivel de mantenimiento de la unidad y el estado de sus filtros, etc.

15
2. APLICACIÓN DEL DEPURO PRO
El producto DEPURO PRO está diseñado para ser instalado o usado en todo tipo de espacios interiores como: el sector
sanitario, oficinas, hoteles, hogares, universidades, colegios, etc. En definitiva, para cualquier espacio público donde se
requiera una purificación del aire de alta calidad dado que los purificadores DEPURO PRO están equipados con filtros
de alta eficiencia HEPA H14. Ideados para ser movidos fácilmente en espacios interiores, lo que los convierte en la
mejor solución para:
• La ventilación de puestos de trabajo.
• El sector sanitario (salas de espera, pasillos, habitaciones, hospitales de campaña, zonas comunes, clínicas,
farmacias…).
• El sector terciario e industrial (oficinas, hoteles, universidades, colegios, instituciones públicas, almacenes,
salas de estar en restaurantes).
• El sector residencial (pisos unifamiliares y Vortice).
3. CARACTERÍSTICAS CONSTRUCTIVAS Y COMPONENTES INCLUIDOS EN EL DEPURO PRO
3.1 GENERAL
Se trata de una unidad de purificación de aire de alta eficiencia en estructura soundproof (insonorizada) de acero
galvanizado resistente a la corrosión. El motor puede ser EC en dos tamaños constructivos:
1. Modelo (DEPURO PRO 150) hasta 300m3/h son aptos para espacios interiores de hasta 45m2.
2. Modelo (DEPURO PRO 300)hasta 600m3/h son aptos para espacios interiores de hasta 90m2.
3.2 PARTES PRINCIPALES DEL DEPURO PRO:
En el siguiente esquema (fig.1), muestra las distintas partes y componentes principales del DEPURO PRO así como su
ubicación dentro del conjunto:
Fig.1

16
3.2.1. CHASIS:
• Formado por una estructura soundproof de perfil de aluminio de 30mm, esquinas de nylon y panel sándwich
de acero prelacado RAL 9006, clase M0, con aislamiento interno de lana de roca de 25mm de espesor clase
A1 (no combustible) y 90kg/m3 de densidad. Los paneles disponen de fastening system (sistema de fijación
rápida) para el montaje y desmontaje sencillo cada vez que se requiera, ya sea para tareas de limpieza,
mantenimiento o intercambios de paneles.
• Los filtros están en los paneles laterales perforados, con tiradores y fastening system. Su fácil acceso optimiza
el mantenimiento y rapidez del cambio de filtros. Ver el apartado 7. MANTENIMIENTO DEL EQUIPO para saber
cómo efectuar el cambio de filtros y su correcta y segura manipulación.
• Los equipos DEPURO PRO disponen de 4 ruedas equipadas con freno en la base para fácil movilidad de los
equipos en los espacios interiores. El kit de ruedas va incluido con el producto, pero no estén montadas en el
momento de recibirse; se deben enroscar al conjunto (en los soportes extrusionados de aluminio) antes de ser
usado.
3.2.2. VENTILADOR:
• Equipado con turbina de poliamida de simple aspiración de álabes hacia atrás (a reacción) de alto
rendimiento con sistema autolimpiante. Equilibrada estática y dinámicamente en origen.
3.2.3. FILTROS:
El DEPURO PRO está equipado por una doble etapa de filtración en cada lado; se incluyen 4 filtros; 2+2 para
cada unidad de purificación:
2 un x ISO COARSE 65% (antiguos G4) Etapa de pre-filtrado para proteger de
polvo y suciedad, así como mejorar la vida útil del filtro principal o absoluto en un
65%
2 un x HEPA H14 Etapa de filtrado principal o absoluto de alta eficiencia.
3.2.4. MOTORES:
-Las versiones ref. DEPURO PRO 150 y DEPURO PRO 300 equipan un motor bajo consumo con tecnología
EC (conmutación electrónica) de rotor exterior. Protección IP-44 y aislamientos clase B. Voltaje estándar 230V
50/60Hz
3.2.5. PANEL DE CONTROL:
• Todos los equipos DEPURO PRO van equipados con un panel de control maestro del equipo
ubicado en el lateral de la estructura.

17
4. FUNCIONAMIENTO Y PUESTA EN MARCHA
4.1 FUNCIONAMIENTO GENERAL DEL DEPURO PRO:
El producto DEPURO PRO tiene un funcionamiento sencillo e intuitivo para facilitar el trabajo a sus usuarios o las
personas u operarios que lo instalen o hagan tareas de mantenimiento de este.
De forma general, el DEPURO PRO aspira aire contaminado por los dos laterales superiores del mismo mediante la
turbina a reacción que lleva incorporada. Después de que el aire sea limpiado y purificado a través de los filtros, se
impulsa por la parte inferior de la unidad. (ver Fig.2)
Para poner el DEPURO PRO en funcionamiento, se debe alimentar a la red eléctrica (generalmente 230V/ 50Hz aunque
también puede funcionar a 60Hz).
También va equipado con un panel de control* que permite configurar los siguientes parámetros:
1. On/Off del purificador de aire.
2. Funcionamiento automático –Autónomo.
3. Caudal ajustable siendo 0 el mínimo y 10 el máximo.
4. Control horario para optimización del modo noche y favorecer así el bajo consumo energético cuando
los espacios interiores estén vacíos.
5. Alarma de colmatación de filtros e indicación de mantenimiento. Esta alarma se puede programar
por horas de funcionamiento*.
Para conocer más detalles y el funcionamiento específico del control, consultar el manual
REG FILTER adjunto en el equipo.
Fig.2

18
4.2 PRIMERA PUESTA EN MARCHA DEL DEPURO PRO:
4.2.1. RUEDAS: El equipo DEPURO PRO viene con un kit de 4 ruedas para poderlo transportar y
mover fácilmente (no es necesario tenerlo siempre instalado en un mismo lugar). Antes de usarlo, se
deben ensamblar las ruedas en la estructura del aparato de forma fácil y rápida; estas van roscadas
directamente a la perfilería de aluminio (rosca M8).
IMPORTANTE: ES OBLIGATORIO MONTAR LAS RUEDAS EN LA ESTRUCTURA ANTES DE PONER
EN MARCHA LA UNIDAD. De no ser así, el DEPURO PRO no podría impulsar el aire purificado por la base
inferior del mismo y el funcionamiento de la unidad no sería la correcta.
NOTA: la posición adecuada de funcionamiento del DEPURO PRO es en vertical (la turbina en parte inferior del
conjunto). No se debe usar la unidad tumbada en horizontal o al revés. La posición de las ruedas marca la correcta
posición del aparato.
4.2.2. CABLE DE CONEXIÓN El equipo DEPURO PRO dispone de un cable de conexión para
alimentarlo a la red eléctrica. Si viene separado del conjunto, conectar previamente con el conector
universal a la ranura del aparato y luego enchufarlo normalmente.
4.2.3. ADECUACIÓN DE LOS FILTROS
IMPORTANTE: Antes de poner en marcha el DEPURO PRO por primera vez, debe desmontar los filtros
del aparato y sacar el embalaje/plástico del filtro absoluto de alta eficiencia HEPA 14; se entrega
protegido por mantener las características y propiedades intactas del filtro. (ver Fig.3)
ATENCIÓN: Para cualquier manipulación interna del DEPURO PRO, es
obligatorio el uso de EPI’s adecuados*; mínimo mascarilla y guantes.
Cada unidad tiene dos adhesivos (uno en cada tapa desmontable de filtrado)
advirtiendo del uso de los elementos de protección antes de manipular la
unidad. Una vez sacada la protección del filtro, se debe volver a colocar
encajado en la ranura correspondiente. (ver Fig.3)
*NOTA: En caso de que no se usen los EPIS aquí nombrados, el filtro absoluto perderá su certificación y el
grado de filtrado que se ofrece, así como la seguridad que proporciona el DEPURO PRO para evitar entrar en
contacto directo con virus, bacterias, etc.
Detalle del sistema de fijación con
tiradores fastening system para
desmontaje y cambio rápido de
filtros. Solo se necesita una llave
Allen para aflojar, girar el tirador y
volver a fijar en la posición correcta
una vez cambiado.
Fig.3
Filtro HEPA H14 que se debe extraer y sacar
de su protección antes de poner en marcha el
DEPURO PRO (uso de EPI’s obligatorio)

19
NOTA: Cada unidad de DEPURO PRO se entrega con sus correspondientes certificados únicos de
los filtros HEPA H14 para garantizar su función y grado de seguridad.
IMPORTANTE: No utilizar ningún filtro similar o teóricamente equivalente sin previa consulta y
autorización del fabricante. En caso de manipulación o cambio por filtros por unidades no aceptadas, se
perderá la garantía de filtración que se ofrece con el producto DEPURO PRO de origen.
Ver el punto 7.1. de mantenimiento del equipo para saber la frecuencia de substitución de los filtros y detalles de cómo
hacer el remplazo de estos.
4.2.4. CONFIGURACIÓN DEL CONTROL EN FUNCIÓN DE LA SUPERFÍCIE DE APLICACIÓN
Parámetros preconfigurados en el control del purificador. El usuario debe escoger el setpoint en función de los metros
cuadrados de superficie de la zona donde instalará el purificador.
DEPURO PRO 150
Superficie (m2)
Q máx.
(m3/h)
Setpoint
Voltaje control
(V)
Potencia
(W)
Intensidad
(A)
15
100
23
2,3
5,20
0,23
30
200
41
4,1
16,14
0,27
45
300
54
5,4
34,17
0,40
60
400
67
6,7
62,83
0,62
75
500
84
8,4
105,61
0,94
85
567
99
9,9
143,72
1,22
DEPURO PRO 300
Superficie (m2)
Q máx.
(m3/h)
Setpoint
Voltaje control
(V)
Potencia
(W)
Intensidad
(A)
60
400
53
5,3
33,38
0,37
75
500
61
6,1
52,48
0,51
90
600
70
7,0
78,23
0,70
105
700
81
8,1
111,72
0,96
120
800
95
9,5
154,10
1,29
125
833
100
10,0
170,39
1,42

20
5.DATOS TÉCNICOS DEPURO PRO
5.1 MEDIDAS GENERALES Y PESO:
A continuación, se especifican las medias de modelo (DEPURO PRO 150) y de modelo (DEPURO PRO 300)
5.2 DATOS ELÉCTRICOS Y CARACTERÍSTICAS TÉCNICAS:
Seguidamente, se detallan los datos eléctricos de voltaje, frecuencia, intensidad, potencia, etc. de prestaciones (caudal
máximo) y otros datos técnicos de interés como las rpm, nivel sonoro, superficies de aplicación y temperaturas mínimas
y máximas de uso (Nota: os purificadores DEPURO PRO pueden ajustar su velocidad al 100%)
