WEG CFW100 series Quick guide

Remote Serial HMI
HMI Remota Serial
CFW100
Installation, Configuration and Operation Guide
Guía de Instalación, Configuración y Operación
Guia de Instalação, Configuração e Operação
Motors | Automation | Energy | Transmission & Distribution | Coatings
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Remote Serial HMI
English
1 SAFETY INFORMATION
1.1 SAFETY WARNINGS
NOTE!
Only use the remote serial HMI
(CFW100-KHMIR) on WEG CFW100
series inverters.
It is recommended reading the CFW100
user’s manual, as well as the installation,
configuration and operation guide of
the RS485 (CFW100-CRS485) before
installing or operating this accessory.
The content of this guide provides
important information for the full
understanding and proper operation of
the remote serial HMI.
NOTE!
In order to check the firmware version of
this accessory, press and hold the “P” key
for over three seconds.
1.2 PRELIMINARY RECOMMENDATIONS
ATTENTION!
Always disconnect the general power
supply before connecting or disconnecting
the accessories of the CFW100 frequency
inverter.
Wait for at least ten minutes for the full
discharge of the inverter.
2 GENERAL INFORMATION
This guide provides directions for the installation,
configuration and operation of the Remote serial HMI
(CFW100-KHMIR).
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Remote Serial HMI
English
3 CONTENT OF THE PACKAGE
Upon receiving the product, check if the package
contains:
Accessory in anti-static package.
RS485 (CFW100-CRS485) module.
3-m mini USB cable.
Installation, configuration and operation guide.
4 INSTALLATION OF THE ACCESSORY
The CFW100-KHMIR accessory is easily connected
to the CFW100 frequency inverter by means of the
plug-and-play concept. The procedures below must
be observed for the proper installation and start-up:
1. With the inverter de-energized, remove the front
cover of the inverter shown in figure A.1 (a).
2. Connect the CFW100-CRS485 accessory (RS485
module) to the inverter as shown in figure A.1 (b). For
further details, refer to the Installation, Configuration
and Operation Guide of the CFW100-CRS485
module.
3. Connect the cable to the CFW100-KHMIR and
CFW100-CRS485 as indicated in figure A.1 (c).
4. Energize the inverter and check that the display of the
remote serial HMI shows the same indication as the
inverter HMI. Otherwise, repeat items 1-4, checking
the cable connections.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Remote Serial HMI
English
5 CONFIGURATIONS
It may be mounted outside the inverter on the panel
door (figure A.2) or command panel.
For connections that require distances over 3 m,
use connection of the remote serial HMI via RS485
interface connection (see figure A.3) and use an
external power supply (see table 1).
When the remote serial HMI is connected to the
inverter, the inverter HMI only shows what is being
displayed on the remote serial HMI, and no changes
can be made on the inverter HMI.
Table 1: Signals of the connector for distance over 3 m
Connector
DescriptionKHMIR Module RS485 Module
Terminal Signal Terminal Signal
1RS485 - B 6RS485 - B RS485
(Terminal B)
2RS485 - A 7RS485 - A RS485
(Terminal A)
3 0 V 8 0 V External supply
(Reference 0 V)
4-9PE Grounding
Connection
5+12 V 10 -
External supply
(12 Vdc @
200 mA)
ATTENTION!
It is not allowed using simultaneously the
mini USB cable and the long cable over 3m.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

HMI Remota Serial
Español
1 INFORMACIONES DE SEGURIDAD
1.1 AVISOS DE SEGURIDAD
¡NOTA!
Solamente utilizar la HMI remota serial
(CFW100-KHMIR) en los convertidores
WEG serie CFW100.
Se recomienda la lectura del manual del
usuario del CFW100, así como la guía de
instalación, configuración y operación del
módulo RS485 (CFW100-CRS485) antes
de instalar u operar este accesorio.
El contenido de esta guía provee
informaciones importantes para
el correcto entendimiento y el buen
funcionamiento de la HMI remota serial.
¡NOTA!
Para verificar la versión de firmware de
este accesorio, mantenga presionada la
tecla “P” por más de 3 s.
1.2 RECOMENDACIONES PRELIMINARES
¡ATENCIÓN!
Siempre desconecte la alimentación
general antes de conectar o desconectar
los accesorios del convertidor de
frecuencia CFW100.
Aguarde por lo menos 10 minutos para
garantizar la desenergización completa
del inversor.
2 INFORMACIONES GENERALES
Esta guía orienta en la instalación, configuración y
operación de la HMI Remota serial (CFW100-KHMIR).
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

HMI Remota Serial
Español
3 CONTENIDO DEL EMBALAJE
Al recibir el producto, verificar si el embalaje contiene:
Accesorio en embalaje antiestático.
Módulo RS485 (CFW100-CRS485).
Cable mini USB de 3 m.
Guía de instalación, configuración y operación.
4 INSTALACIÓN DEL ACCESORIO
El accesorio CFW100-KHMIR es fácilmente conectado
al convertidor de frecuencia CFW100 utilizando el
concepto “plug-and-play”. Los procedimientos de abajo
deben ser seguidos para la correcta instalación y puesta
en funcionamiento:
1. Con el convertidor desenergizado, retire la tapa
frontal del mismo, figura A.1 (a).
2. Conecte el accesorio CFW100-CRS485 (módulo
RS485) en el convertidor conforme la figura
A.1 ( b). Para más detalles consulte la guía de
instalación, configuración y operación del módulo
CFW100-CRS485.
3. Haga la conexión del cable en la CFW100-KHMIR
y en el CFW100-CRS485 conforme la figura A.1 (c).
4. Energice el convertidor y verifique si la HMI remota
serial presenta, en el display, la misma indicación de
la HMI del convertidor. En caso contrario, repita los
ítems 1-4 verificando las conexiones del cable.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

HMI Remota Serial
Español
5 CONFIGURACIONES
Puede ser montada externamente en los
convertidores en la puerta del tablero, figura A.2 o
en la mesa de comando.
Para conexiones que exijan distancias mayores
a 3 m, utilizar la conexión de la HMI remota serial
vía conector de la interfaz RS485 (ver figura A.3) y
alimentar con una fuente externa (ver tabla 1).
Cuando la HMI remota serial sea conectada al
convertidor, la HMI del mismo solamente indicará lo
que está siendo mostrado en la HMI remota serial,
no siendo posible ninguna alteración en la HMI del
convertidor.
Tabla 1: Señales del conector para distancias por encima
de 3 m
Conector
DescripciónMódulo KHMIR Módulo RS485
Borne Señal Borne Señal
1 RS485 - B 6 RS485 - B RS485
(Terminal B)
2 RS485 - A 7 RS485 - A RS485
(Terminal A)
3 0 V 8 0 V Fuente externa
(Referencia 0 V)
4-9PE Conexión de
Puesta a tierra
5+12 V 10 -Fuente externa
(12 Vcc @ 200 mA)
¡ATENCIÓN!
No está permitido utilizar simultáneamente el
cable mini USB ni el cable largo mayor a 3 m.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

HMI Remota Serial
Português
1 INFORMAÇÕES DE SEGURANÇA
1.1 AVISOS DE SEGURANÇA
NOTA!
Somente utilizar a HMI remota serial
(CFW100-KHMIR) nos inversores WEG
série CFW100.
Recomenda-se a leitura do manual do
usuário do CFW100, assim como o guia
de instalação, configuração e operação
do o módulo RS485 (CFW100-CRS485)
antes de instalar ou operar esse acessório.
O conteúdo deste guia fornece
informações importantes para o correto
entendimento e bom funcionamento da
HMI remota serial.
NOTA!
Para verificar a versão de firmware deste
acessório, mantenha pressionada a tecla
“P” por mais de 3 s.
1.2 RECOMENDAÇÕES PRELIMINARES
ATENÇÃO!
Sempre desconecte a alimentação geral
antes de conectar ou desconectar os
acessórios do inversor de frequência
CFW100.
Aguarde pelo menos 10 minutos para
garantir a desenergização completa do
inversor.
2 INFORMAÇÕES GERAIS
Este guia orienta na instalação, configuração e operação
da HMI Remota serial (CFW100-KHMIR).
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

HMI Remota Serial
Português
3 CONTEÚDO DA EMBALAGEM
Ao receber o produto, verificar se a embalagem contém:
Acessório em embalagem anti-estática.
Módulo RS485 (CFW100-CRS485).
Cabo mini USB de 3 m.
Guia de instalação, configuração e operação.
4 INSTALAÇÃO DO ACESSÓRIO
O acessório CFW100-KHMIR é facilmente conectado
ao inversor de frequência CFW100 utilizando o conceito
“plug-and-play”. Os procedimentos abaixo devem ser
seguidos para a correta instalação e colocação em
funcionamento:
1. Com o inversor desenergizado, retire a tampa frontal
do inversor figura A.1 (a).
2. Conecte o acessório CFW100-CRS485 (módulo
RS485) no inversor conforme figura A.1 (b). Para mais
detalhes consulte o guia de instalação, configuração
e operação do módulo CFW100-CRS485.
3. Faça a conexão do cabo na CFW100-KHMIR e no
CFW100-CRS485 conforme a figura A.1 (c).
4. Energize o inversor e verifique se a HMI remota
serial apresenta no display a mesma indicação da
HMI do inversor. Caso contrário, repita os itens 1-4
verificando as conexões do cabo.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

HMI Remota Serial
Português
5 CONFIGURAÇÕES
Pode ser montada externamente aos inversores na
porta do painel figura A.2 ou mesa de comando.
Para conexões que exijam distância maiores que
3 m, utilizar a conexão da HMI remota serial via
conector da interface RS485 (ver figura A.3) e
alimentar com fonte externa (ver tabela 1).
Quando conectada a HMI remota serial ao inversor,
a HMI do inversor apenas indica o que está sendo
mostrado na HMI remota serial, não sendo possível
qualquer alteração na HMI do inversor.
Tabela 1: Sinais do conector para distâncias acima de 3 m
Conector
DescriçãoMódulo KHMIR Módulo RS485
Borne Sinal Borne Sinal
1 RS485 - B 6 RS485 - B RS485
(Terminal B)
2 RS485 - A 7 RS485 - A RS485
(Terminal A)
3 0 V 8 0 V Fonte externa
(Referência 0 V)
4-9PE Conexão de
Aterramento
5+12 V 10 -Fonte externa
(12 Vcc @ 200 mA)
ATENÇÃO!
Não é permitido utilizar simultaneamente o
cabo mini USB e o cabo longo acima de 3 m.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Appendix A - Anexo A
APPENDIX A – FIGURES
ANEXO A – FIGURAS
ANEXO A – FIGURAS
(a) Removal of front cover
(a) Remoción de la tapa frontal
(a) Remoção da tampa frontal
(b) Accessory connection
(b) Conexión del accesorio
(b) Conexão de acessório
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Appendix A - Anexo A

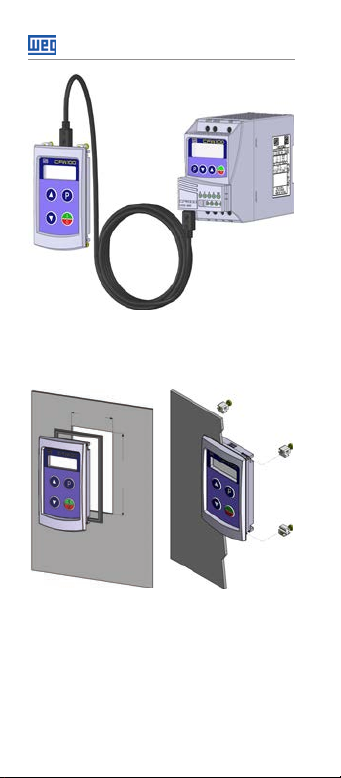

Figure A.1 (a) to (c): Installation of accessory
Figura A.1 (a) a (c): Instalación de accesorio
Figura A.1 (a) a (c): Instalação de acessório
52 [2.05]
92 [3.62]
Figure A.2: CFW100-KHMIR dimensions in mm [in] for
panel mounting
Figura A.2: Dimensiones del CFW100-KHMIR en mm [in]
para montaje en tablero
Figura A.2: Dimensões do CFW100-KHMIR em mm [in]
para montagem em painel
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Appendix A - Anexo A
102.4 [4.03]
57.9 [2.28] 24.1 [ 0.9 5 ]
20.6 [0.81]
3 máx.
[ 0.1 2 m á x .]
Mini USB
Mini USB
Mini USB
Conector for cable over 3 m
Conector para cable mayor a 3 m
Conector para cabo acima 3 m
Figure A.3:CFW100-KHMIR dimensions in mm [in] and
connectors location
Figure A.3: Dimensiones del CFW100-KHMIR en mm [in] y
lacalización de los conectadores
Figura A.3: Dimensões do CFW100-KHMIR em mm [in] e
localização dos conectores
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]
