Weidmüller DPA/DMV User manual

de
en
DPA/DMV 61001037/00/04.08
Bedienungsanleitung
Zweikanaliges
Grenzwertüberwachungsmodul 3
Operating instructions
Two-channel
threshold monitoring module 14

2

3
de DPA/DMV
Inhaltsverzeichnis
Betrieb 4
Installation 5
Kalibrierung und Konfiguration 9
Modifizierung 11

4
de DPA/DMV
• Betrieb
Allgemein
Das DPA/DMV bietet die Möglichkeit, zwei unabhängige Schaltpunkte
für ein DC-Millivoltsignal festzulegen. Die Alarmausgänge sind als
Relais mit Wechslerkontakten ausgeführt.
Konfiguration
Das Schaltverhalten der Alarmrelais wird über die Sollwerte/Totbänder
bestimmt, die über Wendelpotentiometer an der Frontplatte konfiguriert
werden. Die Alarmfunktion (obere und untere Schaltschwelle) sowie
die Spulenerregung (normalerweise erregt/nicht erregt) wird mittels
interner Steckbrücken festgelegt.
Sensorstromversorgung
Über die Anschlussklemme 1 steht eine 24V DC Spannung zur
Versorgung passiver Sensoren zur Verfügung. Sie kann maximal einen
Versorgungsstrom von 25 mA liefern.
DC-Millivolt
Alarm 1
Strom-
versorgung
Alarm 2
24 V DC (Ausgang)

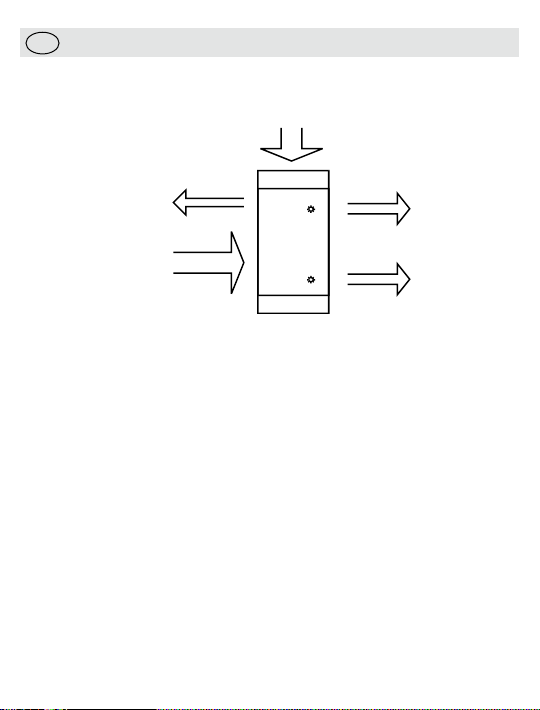

DPA/DMV Blockschaltbild

5
LED-Anzeige
Die Status-LEDs an der Frontplatte zeigen unabhängig von der
Einstellung der Spulenerregung die Alarmzustände an.
Isolierung
Eingangskreis, Stromversorgung, Alarmkanal 1 und Alarmkanal 2 sind
jeweils voneinander isoliert.
• Installation
Achtung: Die Installation dieser Geräte darf nur von speziell
ausgebildetem Fachpersonal unter Beachtung der in dieser
Dokumentation enthaltenen Informationen und mittels der
mitgelieferten Montageklammern und Anschlussklemmen
durchgeführt werden. Dabei sind die in dieser Dokumentation
enthaltenen Informationen, landesspezifischen Bestimmungen und
Sicherheitsvorschriften zu beachten.
Montieren Sie das Gerät in einer staubfreien, trockenen Umgebung, in
der keine korrodierenden Gase auftreten (Verschmutzungsgrad II oder
besser).
Anforderungen an die Stromversorgung
Bevor Sie das Gerät an die Stromversorgung anschließen, überprüfen
Sie anhand der Typenbezeichnung, ob die Stromversorgung für das
Gerät geeignet ist.
Anschluss der Schutzerde
Die Verbindung zur Schutzerde wird über einen Gewindebolzen an der
Gehäuseunterseite vorgenommen. Stellen Sie sicher, dass das Gerät
vorschriftsmäßig geerdet ist, bevor Spannung angelegt wird.
Anschlussbezeichnungsschild
Geräte der DPA-Baureihe sind häufig individuell für spezielle
Anwendungen angepasst. Entnehmen Sie daher die korrekten
Anschlüsse dem oben am Gehäuse angebrachten Anschlussschema.

6
Alarmanschlüsse
Das DPA zeichnet sich durch eine hohe Störfestigkeit gegenüber
Impulsen aus, die beim Schalten induktiver Lasten wie Solenoid-
oder Relaisspulen auftreten. Zum Schutz der Relaiskontakte und
benachbarter Schaltkreise, ist es wichtig, induktive Lasten über
parallel geschaltete Kondensatoren zu entstören.
Die Alarmausgänge sind bereits über integrierte Kondensatoren
zwischen Schließer und Wurzelkontakt geschützt.
Kabelkonfektionierung und -installation
Als effektiven Schutz vor elektromagnetischer Störeinstrahlung
müssen alle Signalleitungen geschirmt sein oder in leitfähigen
Kabelkanälen bzw. in Rohren geführt werden.
Verwenden Sie eine für Temperaturen von über 70 °C zugelassene
Anschlussleitung (12-28 AWG), und schließen Sie diese mit
DPA/DMV
2 4
DC-Millivolt-
quelle
+–
Verdrilltes Zweidrahtkabel
Kabelschirm nur auf der
Seite der Signalquelle erden

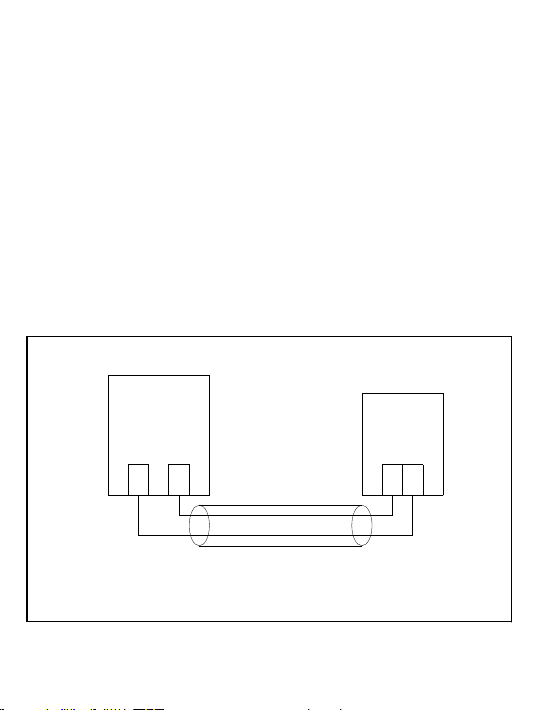

Anschlussdiagramm für DC-Millivolteingänge

7
einem Drehmoment von 0,5 Nm (4,5 lb-In) an. Isolieren Sie die
Anschlussleitung an beiden Enden auf 7 mm ab. Versehen Sie
mehradrige Leiter mit einer geeigneten Adernendhülse (nicht löten).
Eingangssignalverkabelung
Verwenden Sie für den Anschluss des Eingangssignals eine geeignete
verdrillte 2-Drahtleitung.

8
Anschlüsse
Klemme Signal
124 V DC (Ausgang)
Eingangssignale
2 Signal +
3 Nicht belegt
4 Signal −
5
Nicht belegt
6
7
8
9 Neutral (−)
Stromversorgung
10 Phase (+)
11 Öffner
Alarmkanal 1
(Relaiskontakte)
12 Wurzelkontakt
13 Schließer
14 Öffner
Alarmkanal 2
(Relaiskontakte)
15 Wurzelkontakt
16 Schließer
Schutzerde Über einen Gewindebolzen an der Unterseite
des Gehäuses
Hinweis 1: Doppellinien weisen auf eine Isolierung zwischen den Ports hin
- Vorsicht! Gefahr eines Stromschlags (Schraubklemmen können unter Hochspannung stehen)

9
Kalibrierung und Konfiguration
Allgemein
Sollwert und Hysterese der einzelnen Alarmkanäle werden über
die Potentiometer SET (Sollwert) und DB (Totband) konfiguriert. Die
Einstellung Alarmtyp und Relaisspulenerregung erfolgt über interne
Brücken.
Anforderungen an die Betriebsmittel
• Eine geeignete DC-Millivoltquelle
• Ein präzises Digitalmultimeter (mit einer Genauigkeit von 0,05 mV
und ±0,1 μA)
• Schlitzschraubendreher (Klingenstärke weniger als 2,54 mm /
0,1 Inch)
Klemmenbelegung für die Kalibrierung
Signaltyp Klemme
Eingangssignal DC-Millivoltquelle (+) 2
DC-Millivoltquelle (−) 4
Stromversorgung Neutral (−) 9
Phase (+) 10
Sollwerteinstellung (Regler SET)
Die SET-Regler der einzelnen Kanäle befinden sich an der Frontplatte
des Transmitters. Durch Drehen des Reglers im Uhrzeigersinn wird
der Alarm ausgelöst, durch Drehen gegen den Uhrzeigersinn wird der
Alarm zurückgesetzt. Dies gilt gleichermaßen für die obere und untere
Schaltschwelle. Gehen Sie bei der Einstellung wie folgt vor:
1. Schließen Sie das Gerät wie in der Tabelle oben angegeben an.
2. Stellen Sie die Eingangsquelle auf den Schaltpunkt ein.
3. Drehen Sie den Regler SET gegen den Uhrzeigersinn, bis die LED
erlischt.
4. Drehen Sie den Regler SET langsam im Uhrzeigersinn, bis die LED
aufleuchtet.

10
Totbandeinstellung (Regler DB)
Der Totbandregler dient zum Einstellen des Schaltpunktes, bei dem
der ausgelöste Alarm zurückgesetzt werden soll. Bei der unteren
Schaltschwelle liegt dieser Punkt über dem Sollwert, bei der oberen
Schaltschwelle darunter. Gehen Sie zum Einstellen des Reglers DB wie
folgt vor:
1. Stellen Sie den Regler SET ein.
2. Stellen Sie das Totbandmaximum ein, indem Sie den Regler DB im
Uhrzeigersinn bis zum Anschlag drehen.
3. Lösen Sie den Alarm aus, indem Sie das Eingangssignal für die
obere Schaltschwelle auf ‘Full Scale’ (Vollaussteuerung) bzw. für die
untere Schaltschwelle auf ‘Zero’ (Null) setzen.
4. Stellen Sie den Eingang auf den Pegel ein, bei dem der Alarm
zurückgesetzt werden soll.
5. Reduzieren Sie den Totbandwert (Regler gegen den Uhrzeigersinn
drehen), bis die LED erlischt.
6. Vergewissern Sie sich, dass die Sollwert- und Totbandeinstellungen
stimmen.
Interne Einstellungen (Alarmtyp und Spulenerregung)
Gehen Sie wie folgt vor, um den Alarmtyp oder die Spulenerregung zu
ändern:
1. Nehmen Sie die linke Seitenwand ab.
2. Schließen Sie das Gerät laut Anschlussschema an (rechts).
3. Montieren Sie die Seitenwand.

11
Modifizierung

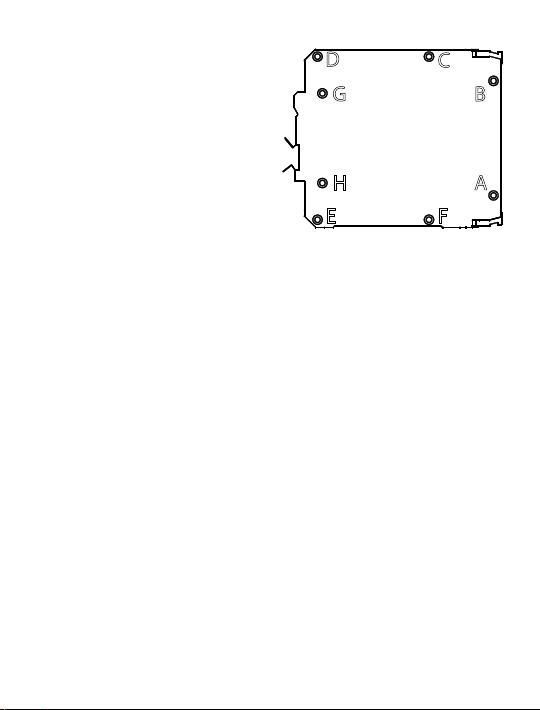

Linke Seitenwand entfernen
1. Lösen Sie die sechs
mit A-F markierten
Schneidklemmschrauben
(zuvor Spannungsversorgung
abschalten).
2. Lösen Sie die beiden mit G & H
markierten Senkschrauben.
3. Entfernen Sie die linke
Seitenwand, und merken
Sie sich die Lage des Isoliermaterials, das zur Abdeckung der
Stromversorgungsplatine dient.
4. Jetzt können Sie die Stromversorgungsplatine vorsichtig aus dem
Gehäuse herausnehmen.
Warnhinweis: Bei Einstellungen an Geräten, die aus dem Gehäuse
entfernt worden sind, ist auf Grund der anliegenden Spannung
besondere Vorsicht geboten.
Hinweis: Schrauben Sie vor dem Wiederzusammenbau zunächst
die Stromversorgungsplatine und das Isolationsmaterial an der
Seitenwand fest.
Elektronik aus dem Gehäuse herausnehmen
1. Entfernen Sie die linke Seitenwand wie oben beschrieben.
2. Lösen Sie die sechs Schneidklemmschrauben an der rechten
Seitenwand (Entsprechend der Schrauben A bis F auf der linken
Seite).
3. Nehmen Sie die Frontabdeckung ab.
4. Ziehen Sie das Basisprofil von der Klemmenplatine ab.
5. Lösen Sie die beiden Schrauben an der rechten Seitenwand.
SEITENANSICHT LINKS
E
B
A
C
F

12
(Entsprechend der Schrauben G & H an der linken Seite). Merken Sie
sich die Lage des Isoliermaterials.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Warnung: Zur Gewährleistung der Produktsicherheit ist unbedingt auf
eine korrekte Lage des Isoliermaterials zu achten.

13

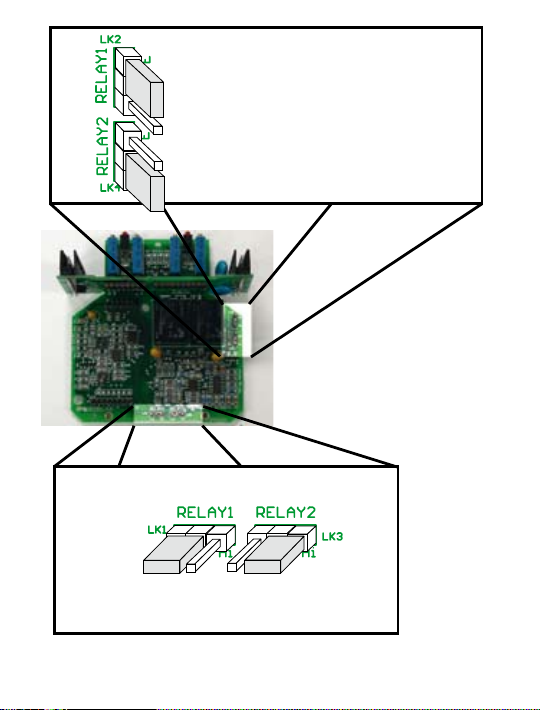

DPA-Hauptplatine und Darstellung der Steckbrücken
für Relaisspulenerregung und Alarmfunktionen
Brücken für die Auswahl
der Relaisspulenerregung:
Kanal 1
(abgebildet in Position ‘normalerweise erregt’)
Kanal 2
(abgebildet in Position
‘normalerweise nicht erregt’)
Brücken für die Auswahl der Alarmfunktion:
Kanal 2
(obere Schaltschwelle
ausgewählt)
Kanal 1
(untere Schaltschwelle
ausgewählt)

14
en DPA/DMV
Contents
Operation 15
Installation 16
Calibration and Setup 19
Modifications 21

15
en DPA/DMV
• Operation
General
The DPA/DMV allows you to set two independent trip points on a DC
millivolt signal. The alarm outputs are dual SPDT relay contacts.
Setup
The alarm relay coils operate according to each setpoint/deadband
configured via front panel multiturn potentiometers. Internal push
fit jumpers determine the alarm type (high or low acting) and coil
energisation (normally energised/de-energised).
Sensor power supply
A 24 V DC power supply output is available on terminal 1 for light loads
(it can supply currents up to 25 mA).
DPA/DMV block diagram.
DC millivolts
Alarm 1
Power
Supply
Alarm 2
24 V DC (Out)

16
Indication
The front panel status LEDs indicate an alarm condition regardless of
the coil energisation setting.
Isolation
Input, Power Supply, Alarm Channel One and Alarm Channel Two are
all isolated from each other.
• Installation
Caution: In order to meet product safety requirements, these units must
only be installed, by qualified staff, in accordance with the information
given in this manual, using the mounting clips and terminal blocks
supplied, and all relevant national electrical wiring and safety rules
must be followed.
Locate the instrument in an area that is free from dust, moisture and
corrosive gases (pollution degree II or better).
Power Supply Requirements
Check the power supply against the model number before applying
power to the instrument.
Protective Earth connection
Earth connections attach to a stud on the underside of the case. You
must attach this connection before applying power to the unit.
Electrical connections label
The DPA Series of instruments are often customised specifically for
your application. Check the label on top of the case for the correct
connections.

17
Alarm connections
The DPA has a high inbuilt immunity to noise spikes caused by
switching inductive loads like solenoids or relay coils. However, it
is important to use suppression capacitors across inductive loads
to preserve the relay contacts and to reduce the effect of switching
spikes on nearby circuits.
The alarm outputs are dual SPDT relay contacts with built in
suppression capacitors fitted across the normally open and common
contacts.
Cable preparation and installation
For effective protection from electromagnetic noise, all signal cables
must be shielded, or located on conductive trays or in conduits.
Use 12-28 AWG Cu Wire rated for temperatures above 70 °C Only,
tighten to 4.5 lb-In. Strip wires to 7 mm from the ends. Use a suitable
ferrule for multistranded wires (do not solder).
DPA/DMV
2 4
DC millivolt
source
+–
Twisted pair cable
Ground cable shield at
signal source only
Input connection diagrams for DC millivolt inputs.

18
Input Signal Cabling
Use suitable twisted pair cable for the input signal connection.
Connections
Terminal Signal
1 24 V DC (out)
Input signals
2Signal +
3 Not Used
4 Signal −
5
Not Used
6
7
8
9 Neutral (−)
Power supply
10 Live (+)
11 Normally Closed
Alarm channel one
(Relay Contacts)
12 Common
13 Normally Open
14 Normally Closed
Alarm channel two
(Relay Contacts)
15 Common
16 Normally Open
Protective Earth Via stud on the underside of the case
Note 1: Double lines indicate isolation between ports
- Caution risk of electric shock (screw terminals can carry high voltages)

19
Calibration and Setup
General
The SET (setpoint) and DB (deadband) adjustments control the
setpoint and hysteresis for each alarm channel. Internal jumpers
control the alarm type and relay coil energisation.
Equipment requirements
• A suitable DC millivolt source
• An accurate digital multimeter (accurate to 0.05 mV and ±0.1 μA)
• Flat bladed screwdriver (blade width less than 2.54 mm / 0.1 inch)
Terminal connections for calibration
Signal type Terminal
Input signal DC millivolt source (+) 2
DC millivolt source (−) 4
Power supply Neutral (−) 9
Live (+) 10
Setpoint (SET Control) adjustment
The SET controls for each channel are on the front panel of the
transmitter. For both high and low type alarms you turn the control
clockwise to trip the alarm and anticlockwise to reset it. The procedure
for adjustment is as follows:
1. Connect up the instrument according to the table above.
2. Set the input source to the trip point.
3. Turn the SET control anti-clockwise until the LED extinguishes.
4. Slowly turn the SET control clockwise until the LED lights up.
Deadband (DB Control) adjustment
The deadband control adjusts the point at which a tripped alarm
resets. This point will be above the setpoint for a low type alarm or
below for a high type. The procedure for adjusting the DB control is as
follows:

20
1. Adjust the SET control
2. Set the deadband to maximum by turning the DB control fully
clockwise.
3. Trigger the alarm by setting the input signal to ‘full scale’ (for a high
type alarm) or ‘zero’ (for a low type alarm).
4. Set the input to the level at which the alarm should reset.
5. Decrease the deadband (turn control anticlockwise) until the LED
extinguishes.
6. Check that the setpoint and deadband are set correctly.
Internal settings (Alarm type and coil energisation)
To change the alarm type or coil energisation:
1. Remove the left hand side plate.
2. Set the links according to the diagram (right).
3. Replace the side plate.
