prisma2CLOUD
Mobilstation für Therapiegeräte des Typs WM 100 TD
Mobile station for WM 100 TD therapy devices
Station mobile pour appareils de thérapie du type WM 100 TD
Gebrauchsanweisung für Module des Typs WM 100 MW
Instructions for use for WM 100 MW modules
Mode d'emploi pour modules du type WM 100 MW

Deutsch 3
English 24
Français 45

WM 67950 10/2014
prisma2CLOUD DE 3
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Einführung 5
1.1 Verwendungszweck ....................................................................... 5
1.2 Funktionsbeschreibung .................................................................. 5
2 Sicherheit 6
2.1 Sicherheitshinweise ....................................................................... 6
2.2 Allgemeine Hinweise ..................................................................... 7
2.3 Warnhinweise in diesem Dokument ............................................... 9
3 Produktbeschreibung 9
3.1 Übersicht ...................................................................................... 9
3.2 Kennzeichnungen und Symbole ................................................... 10
4 Vorbereitung und Bedienung 13
4.1 Modul anschließen ...................................................................... 13
4.2 Modul abnehmen ........................................................................ 14
5 Hygienische Aufbereitung 15
5.1 Allgemeine Hinweise ................................................................... 15
5.2 Fristen ......................................................................................... 15
5.3 Modul hygienisch aufbereiten ...................................................... 15
6 Funktionskontrolle 17
6.1 Fristen ......................................................................................... 17
6.2 Funktionskontrolle durchführen ................................................... 17
7 Störungen 18
8 Wartung 19
9 Lagerung und Entsorgung 20
9.1 Lagerung .................................................................................... 20
9.2 Entsorgung ................................................................................. 20
10 Anhang 21
10.1 Technische Daten ........................................................................ 21
10.2 Lieferumfang ............................................................................... 22
10.3 Ersatzteile ................................................................................... 22

4DE prisma2CLOUD
WM 67950 10/2014
Inhaltsverzeichnis
10.4 Garantie ..................................................................................... 22
10.5 Konformitätserklärung ................................................................. 23

WM 67950 10/2014
prisma2CLOUD DE 5
1 Einführung
1 Einführung
1.1 Verwendungszweck
Das Modul WM 100 MW dient zur Herstellung einer
Mobilfunkverbindung zwischen Therapiegeräten des Typs
WM 100 TD und dem homecareONLINE Webportal.
Es dient dazu, Compliance- und Therapiestatistiken vom
Therapiegerät auf das homecareONLINE Webportal zu übertragen.
Das Modul WM 100 MW ist nur zur Verwendung in Räumen im
häuslichen Bereich vorgesehen.
1.2 Funktionsbeschreibung
Das Modul wird über die Systemschnittstelle an das Therapiegerät
angeschlossen. Aufgrund der direkten Verbindung zum
Therapiegerät verfügt das Modul über keinerlei Ein-/Ausschalter.
Die Datenübertragung erfolgt automatisch.
Während einer Behandlung ist keine Datenübertragung möglich.
Beachten Sie die Gebrauchsanweisung des Therapiegerätes zur
Erklärung der Symbole im Display.

6DE prisma2CLOUD
WM 67950 10/2014
2 Sicherheit
2Sicherheit
Lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie ist
Bestandteil der beschriebenen Geräte und muss jederzeit
verfügbar sein.
Verwenden Sie das Gerät ausschließlich zu dem beschriebenen
Verwendungszweck (siehe „1.1 Verwendungszweck“, Seite5).
Zu Ihrer eigenen Sicherheit sowie der Sicherheit Ihrer Patienten und
nach den Anforderungen der Richtlinie 93/42/EWG beachten Sie
die folgenden Sicherheitshinweise.
2.1 Sicherheitshinweise
Warnung Verletzungsgefahr durch Funktionsstörungen des Gerätes
oder der Komponenten!
Ein beschädigtes Gerät oder beschädigte Komponenten können
den Patienten, den Anwender und umstehende Personen
verletzen.
Gerät und Komponenten nur betreiben, wenn sie äußerlich
unbeschädigt sind.
Gerät und Komponenten nur betreiben, wenn die
Funktionskontrolle erfolgreich abgeschlossen wurde.
Verletzungsgefahr durch Betrieb des Gerätes außerhalb der
vorgeschriebenen Umgebungsbedingungen!
Der Einsatz des Gerätes außerhalb der vorgeschriebenen
Umgebungsbedingungen kann zu nicht eingehaltenen Toleranzen
und zum Geräteausfall führen und den Patienten verletzen.
Gerät nur innerhalb der vorgeschriebenen
Umgebungsbedingungen betreiben (siehe „10.1 Technische
Daten“, Seite21).
Gerät nur in geschlossenen Räumen betreiben.
Hinweis Sachschaden durch Schmutz im Gerät!
Eindringender Schmutz während des Transports kann das Gerät
beschädigen.
Wenn die Buchse der Systemschnittstelle nicht belegt ist: Gerät
nur transportieren, wenn die Abdeckung der Buchse
geschlossen ist.
Gerät in der Transporttasche des Therapiegerätes
transportieren.

WM 67950 10/2014
prisma2CLOUD DE 7
2 Sicherheit
2.2 Allgemeine Hinweise
• Beim Einsatz von Fremdartikeln kann es zu Funktionsausfällen
und einer eingeschränkten Gebrauchstauglichkeit kommen.
Außerdem können die Anforderungen an die Bio-
Kompatibilität nicht erfüllt sein. Beachten Sie, dass in diesen
Fällen jeglicher Anspruch auf Garantie und Haftung erlischt,
wenn weder das in der Gebrauchsanweisung empfohlene
Zubehör noch Originalersatzteile verwendet werden.
• Lassen Sie Maßnahmen wie Reparaturen, Wartungen und
Instandsetzungsarbeiten durch den Hersteller Weinmann oder
durch von diesem ausdrücklich autorisiertes Fachpersonal
durchführen.
• Der Betreiber ist verantwortlich für die Sicherstellung der
Kompatibilität des Therapiegeräts und aller vor dem Einsatz mit
dem Patienten verbundener Komponenten oder Zubehör.
Lassen Sie Modifikationen am Gerät ausschließlich durch den
Hersteller Weinmann oder durch von diesem ausdrücklich
autorisiertes Fachpersonal durchführen.
• Beachten Sie zur Vermeidung einer Infektion oder bakteriellen
Kontamination den Abschnitt zur hygienischen Aufbereitung
(siehe Kapitel „Hygienische Aufbereitung“).
• Beachten Sie auch die Gebrauchsanweisungen des
Therapiegeräts, der Komponenten und des Zubehörs.
• Beachten Sie, dass bei bestehender LAN-Verbindung die
Datenübertragung über prismaCONNECT Vorrang hat und
keine Daten über prisma2CLOUD übertragen werden.

8DE prisma2CLOUD
WM 67950 10/2014
2 Sicherheit
2.3 Warnhinweise in diesem Dokument
Warnhinweise kennzeichnen eine sicherheitsrelevante
Information.
Sie finden Warnhinweise innerhalb von Handlungsabläufen vor
einem Handlungsschritt, der eine Gefährdung für Personen oder
Gegenstände enthält.
Warnhinweise bestehen aus
• dem Warnsymbol (Piktogramm),
• einem Signalwort zur Kennzeichnung der Gefahrenstufe,
• Informationen zur Gefahr sowie
• Anweisungen zur Vermeidung der Gefahr.

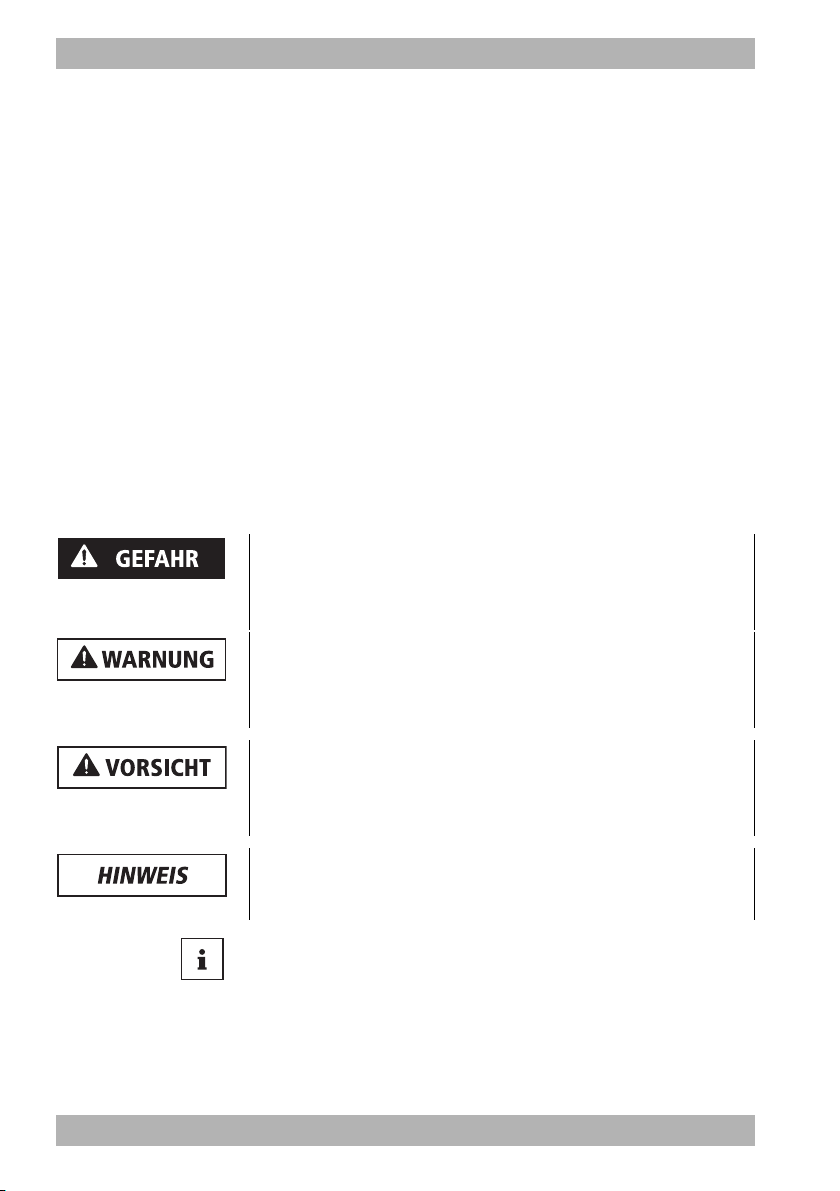

Die Warnhinweise erscheinen je nach Grad der Gefährdung in drei
Gefahrenstufen:
Gefahr!
Kennzeichnet eine außergewöhnlich große Gefahrensituation.
Wenn Sie diesen Hinweis nicht beachten, kommt es zu schweren
irreversiblen Verletzungen oder zum Tod.
Warnung!
Kennzeichnet eine außergewöhnlich große Gefahrensituation.
Wenn Sie diesen Hinweis nicht beachten, kann es zu schweren
irreversiblen oder tödlichen Verletzungen kommen.
Vorsicht!
Kennzeichnet eine Gefahrensituation. Wenn Sie diesen Hinweis
nicht beachten, kann es zu leichten oder mittleren Verletzungen
kommen.
Hinweis!
Kennzeichnet eine schädliche Situation. Wenn Sie diesen Hinweis
nicht beachten, kann es zu Sachschäden kommen.
Kennzeichnet nützliche Hinweise innerhalb von
Handlungsabläufen.

WM 67950 10/2014
prisma2CLOUD DE 9
3 Produktbeschreibung
3 Produktbeschreibung
3.1 Übersicht

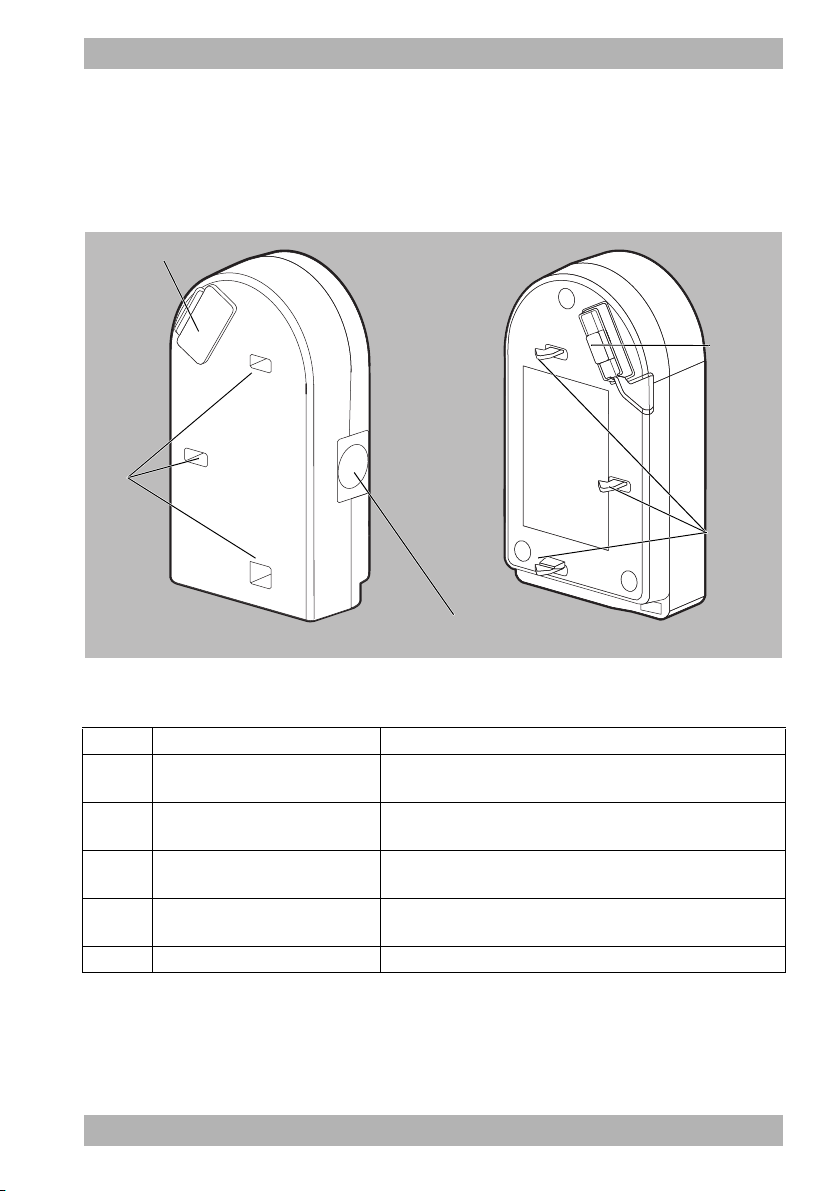

3-1 Modul prisma2CLOUD
1
2
3
4
5
Nr. Bezeichnung Beschreibung
1 Abdeckung Buchse der
Systemschnittstelle
Verdeckt die Buchse der Systemschnittstelle, wenn kein
weiteres Modul angeschlossen ist.
2 Stecker der Systemschnittstelle Dient zum Anschluss an das Therapiegerät oder an weitere
Module.
3 Verriegelungshaken Befestigt das Modul am Therapiegerät oder an weiteren
Modulen.
4 Entriegelungstaste Modul Ermöglicht den Anschluss des Moduls an das Therapiegerät
und das Abnehmen des Moduls vom Therapiegerät.
5 Verriegelungsbohrungen Nimmt Verriegelungshaken weiterer Module auf.

10 DE prisma2CLOUD
WM 67950 10/2014
3 Produktbeschreibung
3.2 Kennzeichnungen und Symbole
3.2.1 Kennzeichnungen am Modul
3-2 Kennzeichen am Modul
1
3
2
Nr. Symbol Beschreibung
Kennzeichen und Symbole am Modul
1 Gebrauchsanweisung beachten
3 Mobilstation

WM 67950 10/2014
prisma2CLOUD DE 11
3 Produktbeschreibung
3.2.2 Kennzeichnungen auf der Verpackung
Kennzeichen und Symbole auf dem Geräteschild
2
TYPE: WM 100 MW Typenbezeichnung für prisma2CLOUD
REF Artikelnummer
SN Seriennummer
SID System-Identifikationsnummer
Hersteller und Herstelldatum
Schutzart gegen elektrischen Schlag: Gerät der Schutzklasse II
Gerät nicht über den Hausmüll entsorgen
IP21
Schutzgrad gemäß IP-Klassizifierung nach IEC 60529: Gegen
Eindringen von festen Fremdkörpern ≥12,5 mm Ø und größer
geschützt. Gegen senkrecht fallende Wassertropfen geschützt.
Gebrauchsanweisung beachten
CE-Kennzeichnung (bestätigt, dass das Produkt den geltenden
europäischen Richtlinien entspricht)
Gerät mit nicht ionisierender elektromagnetischer Strahlung
(Mobilfunkverbindung)
Nr. Symbol Beschreibung
Symbol Beschreibung
CE-Kennzeichnung (bestätigt, dass das Produkt den geltenden europäischen
Richtlinien entspricht)
Zulässige Temperatur für Lagerung: -25 °C bis 70 °C
Zulässige Luftfeuchtigkeit für Lagerung: 15 % bis 93 % relative Luftfeuchtigkeit
25
°C
3
1

12 DE prisma2CLOUD
WM 67950 10/2014
3 Produktbeschreibung
Gerät vor Feuchtigkeit schützen.
Zerbrechlich, mit Vorsicht behandeln
GTIN Global Trade Item Number
SN Seriennummer
SID System-Identifikationsnummer
Symbol Beschreibung

WM 67950 10/2014
prisma2CLOUD DE 13
4 Vorbereitung und Bedienung
4 Vorbereitung und Bedienung
4.1 Modul anschließen
Das Modul lässt sich an alle Therapiegeräte des Typs WM 100 TD
und an andere Module anschließen.
1. Therapiegerät auf eine ebene Fläche (z. B. einen Tisch) stellen.
2. Therapiegerät einschalten (siehe Gebrauchsanweisung des
Therapiegeräts).
3. An der rechten Seite des Therapiegeräts Abdeckung der
Systemschnittstelle öffnen.
4. Entriegelungstaste am Modul gedrückt halten.
5. Verriegelungshaken des Moduls in die
Verriegelungsbohrungen des Therapiegeräts schieben.
6. Modul gegen das Gerät drücken bis es einrastet.
Im Display des Therapiegeräts erscheint das Symbol .
Ergebnis Modul ist angeschlossen.
Sie können das Modul auch anschließen, wenn das Therapiegerät
ausgeschaltet ist. Schalten Sie anschließend das Therapiegerät ein.

14 DE prisma2CLOUD
WM 67950 10/2014
4 Vorbereitung und Bedienung
4.2 Modul abnehmen
Voraussetzung: Es findet aktuell keine Datenübertragung statt.
1. Entriegelungstaste am Modul drücken.
2. Modul seitlich vom Therapiegerät abnehmen.
3. Systemschnittstelle am Therapiegerät wieder mit der
Abdeckung verschließen.
Ergebnis Das Modul ist abgenommen.
Im Display des Therapiegeräts erlischt das Symbol .

WM 67950 10/2014
prisma2CLOUD DE 15
5 Hygienische Aufbereitung
5 Hygienische Aufbereitung
5.1 Allgemeine Hinweise
• Tragen Sie bei der Desinfektion geeignete Schutzausrüstung.
• Beachten Sie die Gebrauchsanweisung des verwendeten
Desinfektionsmittels.
5.2 Fristen
5.3 Modul hygienisch aufbereiten
Voraussetzung Das Therapiegerät ist ausgeschaltet (siehe Gebrauchsanweisung
des Therapiegeräts).
1. Modul vom Therapiegerät lösen (siehe „4.2 Modul
abnehmen“, Seite14).
2. Modul gemäß folgender Tabelle hygienisch aufbereiten:
3. Modulgehäuse und insbesondere die elektrischen
Schnittstellen gut trocknen lassen.
Frist Aktion
Wöchentlich Module reinigen
bei Bedarf, z. B. nach Infektionskrankheiten
oder starken Verschmutzungen Module desinfizieren
Sachschaden durch eindringende Flüssigkeiten!
Eindringende Flüssigkeiten können Therapiegerät, Komponenten
und Zubehör beschädigen.
Therapiegerät, Komponenten und Zubehör nicht in
Flüssigkeiten tauchen.
Teil Reinigung Desinfektion Sterilisation
Gehäuse Feucht abwischen:
Wasser oder milde Seife
verwenden
Wischdesinfizieren
(Empfehlung: terralin®protect
oder perform advanced Alcohol
EP)
Nicht zulässig
Verbindungsleitung

16 DE prisma2CLOUD
WM 67950 10/2014
5 Hygienische Aufbereitung
4. Modul an das Therapiegerät anschließen (siehe „4.1 Modul
anschließen“, Seite13).
5. Therapiegerät einschalten (siehe Gebrauchsanweisung des
Therapiegeräts).
Ergebnis Das Modul ist hygienisch aufbereitet.

WM 67950 10/2014
prisma2CLOUD DE 17
6 Funktionskontrolle
6 Funktionskontrolle
6.1 Fristen
Führen Sie in regelmäßigen Abständen eine Funktionskontrolle
durch:
• Nach jeder hygienischen Aufbereitung
• Nach jeder Instandsetzung
• Mindestens alle 6 Monate
6.2 Funktionskontrolle durchführen
1. Prüfen, ob das Modul gemäß Gebrauchsanweisung
ordnungsgemäß aufgestellt und angeschlossen sind.
2. Gehäuse auf Risse, Beschädigungen und starke
Verschmutzung prüfen.
3. Modul an Gerät anschließen (siehe „4.1 Modul anschließen“,
Seite13).
4. Kontrollieren, ob im Display des Therapiegeräts das Symbol
angezeigt wird.
5. Wenn das Modul nicht ordnungsgemäß arbeitet oder
Beschädigungen aufweist: Fachhändler kontaktieren.
Ergebnis Die Funktionskontrolle ist durchgeführt.

18 DE prisma2CLOUD
WM 67950 10/2014
7 Störungen
7 Störungen
Wenn Sie Störungen nicht mit Hilfe der Tabelle beheben können,
wenden Sie sich an Ihren Fachhändler, um das Gerät instandsetzen
zu lassen. Betreiben Sie das Gerät nicht weiter, um größere
Schäden zu vermeiden.
Beachten Sie auch die Gebrauchsanweisung Ihres Therapiegerätes.
Störung Ursache Beseitigung
Nach dem Anschließen erscheinen
weder das grüne Funksymbol
noch das graue Funksymbol im
Display des Therapiegeräts.
Kontaktproblem oder
defektes Modul.
Modul abnehmen und erneut
anschließen (siehe 4.2, S.14), (siehe
4.1, S.34).
Falls die Störung weiterhin besteht:
Fachhändler kontaktieren.
Modul wird von der Firmware
des Therapiegerätes nicht
unterstützt.
Fachhändler kontaktieren und Update
des Therapiegerätes durchführen
lassen.
Das graue Funksymbol
erscheint im Display des
Therapiegeräts und wird nicht grün.
Keine Kommunikation
zwischen Modul und
Therapiegerät möglich. Fachhändler kontaktieren.
Modul und Therapiegerät
sind nicht kompatibel.

WM 67950 10/2014
prisma2CLOUD DE 19
8 Wartung
8 Wartung
Das Modul ist für eine Lebensdauer von 6 Jahren ausgelegt.
Bei bestimmungsgemäßem Gebrauch gemäß dieser
Gebrauchsanweisung ist das Modul wartungsfrei.
Wenn Sie bei der Funktionskontrolle (siehe „6
Funktionskontrolle“, Seite17) fehlerhafte Teile feststellen,
kontaktieren Sie Ihren Fachhändler.

20 DE prisma2CLOUD
WM 67950 10/2014
9 Lagerung und Entsorgung
9 Lagerung und Entsorgung
9.1 Lagerung
Lagern Sie das Gerät unter den vorgeschriebenen
Umgebungsbedingungen (siehe Kapitel „Technische Daten“).
9.2 Entsorgung
9.2.1 Elektronikschrott
Entsorgen Sie das Produkt nicht über den Hausmüll. Für die
fachgerechte Entsorgung wenden Sie sich an einen zugelassenen,
zertifizierten Elektronikschrottverwerter. Dessen Adresse erfragen
Sie bei Ihrer/Ihrem Umweltbeauftragten oder Ihrer
Stadtverwaltung.
Die Geräteverpackung (Pappkarton und Einlagen) können Sie als
Altpapier entsorgen.
