1. Symbole
Bitte machen Sie sich mit der Bedienungsanleitung vertraut.
Recycelbares Produkt.
Erfüllt die Anforderungen der einschlägigen Sicherheitsnormen.
Es muss Schutzkleidung verwendet werden, die den gesamten Körper schützt.
Achtung! Es sind Schutzhandschuhe zu tragen.
Es muss eine Schutzbrille verwendet werden.
Fußschutz verwenden.
Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
Achtung! Brand- oder Explosionsgefahr.
Achtung! Giftige Dämpfe, Vergiftungsgefahr. Gase und Dämpfe können
gesundheitsschädlich sein. Beim Schweißen werden Schweißgase und -dämpfe freigesetzt.
Das Einatmen dieser Substanzen kann gesundheitsschädlich sein.
Eine Schweißmaske mit entsprechender Filterschattierung muss verwendet werden.
ACHTUNG! Schädliche Strahlung des Schweißlichtbogens.
Stromführenden Teile dürfen nicht berührt werden.
ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung dienen nur als Referenz und
können in einigen Details vom tatsächlichen Produkt abweichen.

2. Technische Daten
Beschreibung des Parameters
Parameterwert
Produktname TIG Schweissgerät
Modell
ENTRIX 200D
Nenneingangsspannung [V] / Frequenz [Hz] 230~/50
Schweißverfahren
MMA // TIG AC / DC
Schweißstrombereich MMA [A] 30-200
Schweißstrombereich WIG DC [A]
10-200
WIG-AC-Schweißstrombereich [A] 10-200
Nomineller Arbeitszyklus
40%
Schweißstrom im Arbeitszyklus 100% [A] MMA: 126
WIG: 126
Schweißstrom im Arbeitszyklus 60% [A] MMA: 163
WIG: 163
Schweißstrom im Arbeitszyklus 40% [A] MMA: 200
WIG: 200
Leerlaufspannung [V]
65
Effizienz [%] 80
MMA-Elektrodendurchmesser [mm]
1.6-4
WIG-Elektroden-Durchmesser [mm] 1.2-2
Leistungsfaktor
0,73
Arc Force JA
Hot Start
JA
Kühlung Ventilator
Brennerkühlung
Gas
IP-Klasse IP21S
Insulation class
F
WIG-Schweißbreite [mm] 0.5-5
MMA-Schweißstärke [mm] 1-6
Normkonformität EN60974-1
Abmessungen (Breite x Tiefe x Höhe) [cm] 46x22x37
Gewicht [kg] 19,6

3. Allgemeine Beschreibung
Das Handbuch soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den
technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung
der höchsten Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST DIESE
BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU
VERSTEHEN.
Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie es entsprechend den Richtlinien
in dieser Bedienungsanleitung bedienen und warten. Die technischen Daten und Spezifikationen in dieser Anleitung
sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu
verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wird die
Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.
4. Anwendungssicherheit
ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise
und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.
4.1. Allgemeine Hinweise
- Achten Sie auf Ihre eigene Sicherheit und die von Dritten, indem Sie die in dieser Anleitung enthaltenen Richtlinien
lesen und befolgen.
- Nur qualifizierte Personen dürfen das Gerät in Betrieb nehmen, bedienen, handhaben und reparieren.
- Das Gerät darf nicht für andere als die vorgesehenen Zwecke verwendet werden.
4.2. Richtlinien für die Sicherung feuergefährlicher Arbeiten
Gebäude und Räumlichkeiten, in denen feuergefährliche Arbeiten ausgeführt werden sollen, werden durch folgende
Schritten für diese Arbeiten vorbereitet:
- Reinräume oder Orte, an denen Arbeiten durchgeführt werden, vor brennbaren Materialien
und Verschmutzung;
- alle brennbaren und nicht brennbaren Gegenstände in brennbaren Verpackungen in einen sicheren Abstand bringen;
- Materialien, die nicht durch Abdecken, z. B. mit Blechen, Gipsplatten usw., entfernt werden können, vor den
Auswirkungen von z. B. Schweißspritzern zu schützen;
- Prüfen Sie, ob Materialien oder Gegenstände, die sich in angrenzenden Räumen befinden, entzündet werden können
und ob sie die Verwendung von lokalen Sicherheiten erfordern;
- Durchgangslöcher in Installationen, Lüftungen usw. in der Nähe des Arbeitsplatzes mit nicht brennbarem Material
abdichten;
- alle Elektro-, Gas- und Installationskabel mit brennbarer Isolierung gegen Schweißspritzer oder mechanische
Beschädigung zu schützen, sofern sie sich im Gefahrenbereich von feuergefährlichen Arbeiten befinden;
- überprüfen, ob an diesem Tag keine Malerarbeiten oder andere Arbeiten mit brennbaren Stoffen durchgeführt
wurden.
Funken können Brände verursachen.
Beim Schweißen entstehende Funken können Brände, Explosionen und Verbrennungen auf ungeschützter Haut
verursachen. Während der Ausführung von Schweißarbeiten müssen Schweißerhandschuhe und Schutzkleidung
getragen werden. Alle leicht brennbaren Materialien und Stoffe müssen aus dem Arbeitsbereich entfernt oder
abgesichert werden. Es dürfen keine geschlossenen Behälter oder Tanks geschweißt werden, die leicht brennbare
Flüssigkeiten enthalten haben. Solche Behälter oder Tanks müssen vor dem Schweißen ausgespült werden, um leicht
brennbare Flüssigkeiten zu entfernen. Das Schweißen ist in der Nähe von leicht brennbaren Gasen, Dämpfen oder
Flüssigkeiten untersagt. Feuerlöschgeräte (Löschdecken und Pulver- oder Schneelöscher) sollten in der Nähe des
Arbeitsplatzes an einem gut sichtbaren und leicht zugänglichen Ort angebracht werden.
Die Flasche kann explodieren.

Es dürfen nur zugelassene Gasflaschen und einen ordnungsgemäß funktionierenden Regler verwendet werden. Die
Gasflasche muss in aufrechter Position transportiert, gelagert und aufgestellt werden. Die Gasflasche muss von der
Einwirkung von Wärmequellen, dem Umstürzen und mechanischen Beschädigungen geschützt werden. Alle
Komponenten des Gassystems: Flasche, Schlauch, Verbindungsstücke, Regler, müssen in einem gutem Zustand
gehalten werden.
Die geschweißten Werkstücke können Verbrennungen verursachen.
Geschweißte Werkstücke dürfen niemals mit ungeschützten Körperteilen berührt werden. Es müssen immer
Schweißerhandschuhe und eine Zange verwendet werden, wenn geschweißte Werkstücke berührt oder bewegt
werden sollen.
4.3. Vorbereitung des Arbeitsplatzes für das Schweißen
Achtung! Das Schweißen kann einen Brand oder eine Explosion verursachen.
- Beachten Sie die Gesundheits- und Sicherheitsvorschriften für Schweißarbeiten und statten Sie den Arbeitsplatz mit
einem geeigneten Feuerlöscher aus.
- Das Schweißen an Orten, an denen sich brennbare Materialien entzünden können, ist verboten.
- Das Schweißen in einer Atmosphäre, die ein explosionsfähiges Gemisch aus brennbaren Gasen, Dämpfen, Nebeln
oder Stäuben mit Luft enthält, ist verboten.
- Entfernen Sie alle brennbaren Materialien im Umkreis von 12 m von der Schweißstelle und decken Sie, falls dies
nicht möglich ist, die brennbaren Materialien mit einer nicht brennbaren Abdeckung ab.
- Treffen Sie Vorsichtsmaßnahmen gegen Funken und glühende Metallteilchen.
- Beachten Sie, dass Funken oder heiße Metallsplitter durch Schlitze oder Öffnungen in Schutzkappen, Abdeckungen
oder Abschirmungen eindringen können.
- Schweißen Sie keine Tanks oder Fässer, die brennbare Stoffe enthalten oder enthalten haben. Es dürfen ebenfalls
keine Schweißarbeiten in ihrer Nähe ausgeführt werden.
- Schweißen Sie keine unter Druck stehenden Tanks, Druckleitungen oder Druckbehälter.
- Sorgen Sie immer für ausreichende Belüftung.
- Vergewissern Sie sich, dass Sie in einer stabilen Position sind, bevor Sie mit dem Schweißen beginnen.
4.4. Persönliche Schutzausrüstung
Achtung! Lichtbogenstrahlung kann das Sehvermögen oder die Haut schädigen.
- Tragen Sie beim Schweißen saubere, ölfreie Schutzkleidung aus nicht brennbarem und nicht leitfähigem Material
(Leder, dicke Baumwolle), Lederhandschuhe, hohe Stiefel und eine Schutzhaube.
- Beseitigen Sie vor dem Schweißen alle brennbaren oder explosiven Gegenstände wie Propan-Butan-Feuerzeuge und
Streichhölzer.
- Tragen Sie einen Gesichtsschutz (Helm oder Schutzschild) und bedecken Sie die Augen mit einer Tönung, die der
Sehkraft des Schweißers und dem Schweißstrom entspricht. Die Sicherheitsnormen empfehlen eine Abschirmung Nr.
9 (mindestens Nr. 8) für alle Stromstärken unter 300 A. Niedrigere Abschirmungen können verwendet werden, wenn
der Lichtbogen durch das Werkstück verdeckt wird.
- Tragen Sie immer eine zugelassene Schutzbrille mit einem Seitenschutz unter dem Helm oder einem anderen
Schutzschild.
- Verwenden Sie am Arbeitsplatz Schutzschilder, um andere vor Blendung oder Spritzern zu schützen.
- Tragen Sie immer Ohrstöpsel oder einen anderen Gehörschutz gegen übermäßigen Lärm und um zu verhindern,
dass Spritzer in Ihre Ohren gelangen.
- Warnen Sie Unbeteiligte davor, in den Lichtbogen zu schauen.
4.5. Schutz vor elektrischem Schlag
Achtung! Ein Stromschlag kann tödlich sein.
- Stecken Sie das Netzkabel in die nächstgelegene Steckdose und verlegen Sie es so, dass es praktisch und sicher ist.
Vermeiden Sie unvorsichtiges Entfalten
das Kabel auf eine ungeprüfte Erde, was zu einem elektrischen Schlag oder Brand führen kann.
- Der Kontakt mit elektrisch geladenen Teilen kann einen elektrischen Schlag oder schwere Verbrennungen
verursachen.
- Wenn der Strom fließt, werden der Lichtbogen und der Arbeitsbereich elektrisch aufgeladen.
- Der Eingangsschaltkreis und die internen Schaltkreise des Geräts stehen auch unter Spannung, wenn das Gerät
eingeschaltet ist.
- Berühren Sie die stromführenden Teile nicht.

-Tragen Sie trockene, fusselfreie, isolierte Handschuhe und Schutzkleidung.
-Verwenden Sie Isoliermatten oder andere isolierende Beschichtungen auf dem Boden, die groß genug sind, um den
Kontakt zwischen dem Körper und dem Objekt oder dem Boden zu verhindern.
-Berühren Sie den Lichtbogen nicht.
-Schalten Sie die Stromzufuhr aus, bevor Sie die Elektrode anfassen, reinigen oder austauschen.
-Vergewissern Sie sich, dass das Erdungskabel richtig angeschlossen ist und der Stecker richtig in die geerdete
Steckdose eingesteckt ist. Ein falscher Anschluss der Erdung des Geräts kann lebensgefährlich und
gesundheitsgefährdend sein.
-Überprüfen Sie die Stromkabel regelmäßig auf Beschädigungen oder fehlende Isolierung. Beschädigte Kabel müssen
ausgewechselt werden. Unsachgemäße Reparaturen der Isolierung können zum Tod oder zu Gesundheitsschäden
führen.
-Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
-Das Kabel darf nicht um den Körper gewickelt werden.
-Das Werkstück muss ordnungsgemäß geerdet sein.
-Es darf nur Zubehör verwendet werden, das sich in einem guten Zustand befindet.
-Beschädigte Teile des Geräts müssen repariert oder ersetzt werden. Bei Arbeiten in der Höhe müssen
Sicherheitsgurte verwendet werden.
-Alle Ausrüstungs- und Sicherheitsgegenstände sollten an einem Ort aufbewahrt werden.
-Halten Sie die Spitze des Griffs vom Körper weg, wenn der Abzug betätigt wird.
-Befestigen Sie das Erdungskabel am Werkstück oder so nah wie möglich daran (z. B. an der Werkbank).
Achtung! Nach Abtrennung des Netzkabels kann das Gerät noch unter Spannung stehen.
-Prüfen Sie nach dem Ausschalten des Geräts und dem Abziehen des Spannungskabels die Spannung am
Eingangskondensator und vergewissern Sie sich, dass der Spannungswert Null ist, andernfalls berühren Sie die
Gerätekomponenten nicht.
4.6. Gase und Dämpfe
Achtung! Das Gas kann gesundheitsgefährdend sein oder zum Tod führen!
-Halten Sie immer einen gewissen Abstand zur Gassteckdose.
-Achten Sie beim Schweißen auf den Luftaustausch und vermeiden Sie das Einatmen von Gasen.
-Entfernen Sie chemische Substanzen (Fette, Lösungsmittel) von der Oberfläche der Werkstücke, da sie unter hoher
Temperatur verbrennen und giftige Dämpfe freisetzen.
-Das Schweißen von verzinkten Teilen ist nur mit einer effizienten Absaugung mit Filterung und einer Zufuhr von
sauberer Luft zulässig. Zinkdämpfe sind sehr giftig, und das Symptom einer Vergiftung ist das so genannte Zinkfieber.
5. Anweisungen für den Gebrauch
5.1. Allgemeine Hinweise
-Verwenden Sie das Gerät bestimmungsgemäß und unter Beachtung der Gesundheits- und Sicherheitsvorschriften
und Einschränkungen, die sich aus den Angaben auf dem Typenschild ergeben (IP-Schutzart, Einschaltdauer,
Versorgungsspannung usw.).
-Öffnen Sie das Gerät nicht, da dies zum Erlöschen der Garantie führt; außerdem können explodierende Teile
Verletzungen verursachen.
• Der Hersteller haftet nicht für technische Änderungen der Anlage oder Sachschäden, die sich aus diesen
Änderungen ergeben.
•Bei Fehlfunktion des Gerätes den Service kontaktieren.
-Decken Sie die Lüftungsschlitze des Geräts nicht ab - stellen Sie das Schweißgerät in einem Abstand von 30 cm zu
den umgebenden Gegenständen auf.
-Das Schweißgerät darf nicht unter dem Arm oder nahe am Körper gehalten werden.
• Das Gerät darf nicht in Räumen mit aggressiver Umgebung, hoher Staubentwicklung sowie in der Nähe von Geräten
mit hoher elektromagnetischer Feldemissionen montiert werden.
5.2. Lagerung des Geräts
• Das Gerät muss von Wasser und Feuchtigkeit geschützt werden.
•Das Schweißgerät darf nicht auf beheizte Flächen gestellt werden.
• Das Gerät muss in einem trockenen und sauberen Raum aufbewahrt werden.
5.3. Anschließen des Geräts

5.3.1. Anschluss an die Stromversorgung
•Den Anschluss des Geräts sollte eine qualifizierte Person durchführen. Außerdem kann eine Person
mit den erforderlichen Qualifikationen sollte prüfen, ob die Erdung und die elektrische Installation mit dem
Schutzsystem den Sicherheitsvorschriften entsprechen und ordnungsgemäß funktionieren.
- Stellen Sie das Gerät in der Nähe des Arbeitsplatzes auf.
- Vermeiden Sie beim Anschluss des Geräts zu lange Kabel.
- Einphasige Schweißgeräte sollten an eine mit einem Erdungsstift versehene Steckdose angeschlossen werden.
- Schweißgeräte, die mit einem 3-Phasen-Netz betrieben werden, werden ohne Stecker geliefert. Sie sollten sich
selbst einen solchen Stecker besorgen und die Installation von einer qualifizierten Person durchführen lassen.
ACHTUNG! Das Gerät darf nur betrieben werden, wenn es an eine Anlage mit funktionsfähiger Absicherung
angeschlossen ist.
5.3.2. Anschluss der Gasversorgung
•Die Gasflasche muss weit entfernt vom Werkstück aufgestellt und gegen Herunterfallen gesichert werden.
•Der Gasanschluss des Schweißgeräts muss mit einem geeigneten Schlauch und einem Regler mit
Gasflusskontrolle an die Gasflasche oder das Gassystem angeschlossen werden. Achtung! Die Verwendung eines
Netzregler für Gasflaschen sowie eines Flaschenreglers für Netzanschlüsse ist nicht zugelassen. Ein solcher
Austausch kann zu einer Beschädigung des Reglers und zu Verletzungen führen.
•Der sparsame Einsatz von Gas erhöht die Schweißzeit.
6. Produktübersicht

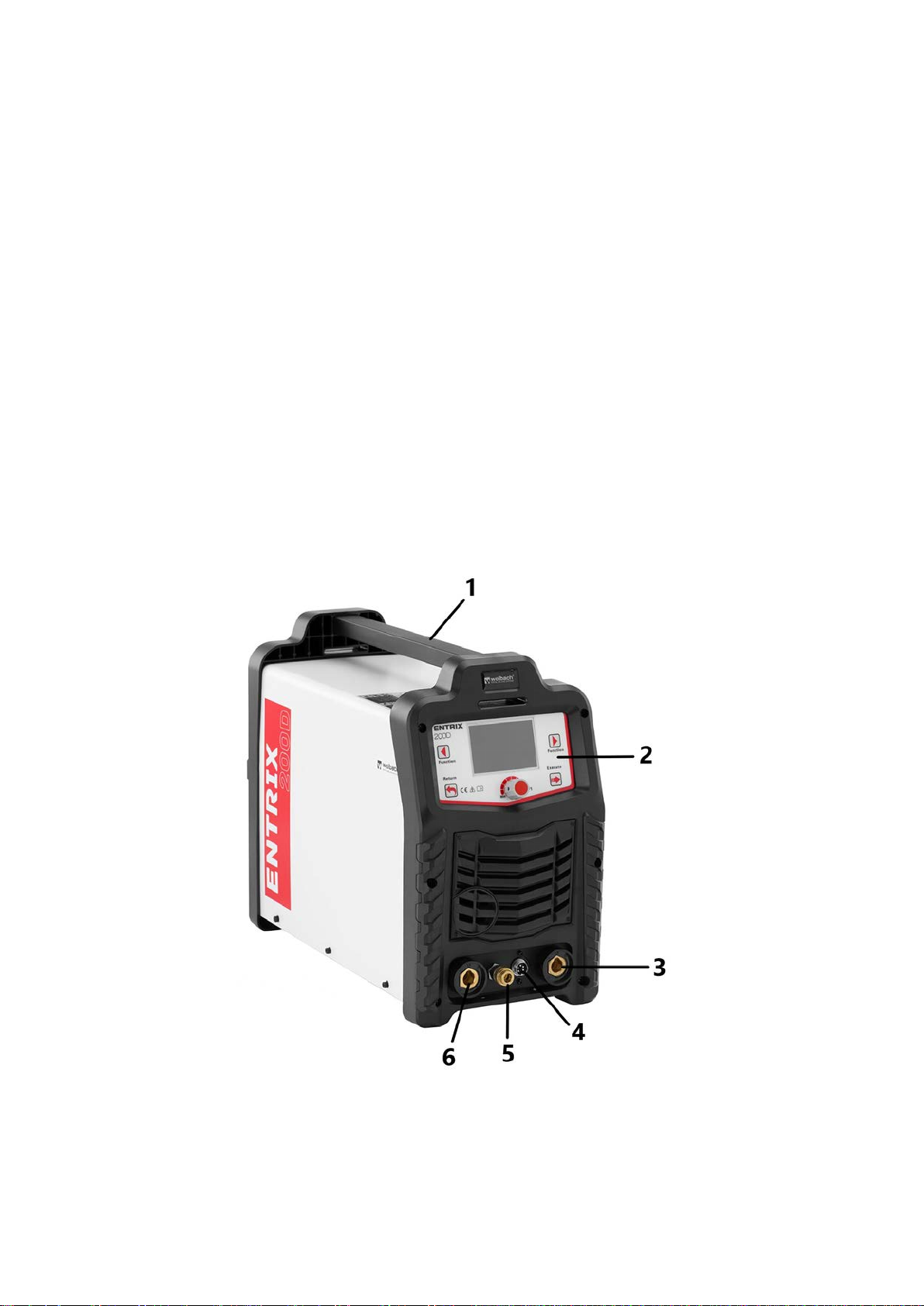

Vorderansicht
Hinteransicht

1 - Griff
2 - Steuerfeld
3 - Ausgangsklemme „+“
4 - Buchse der WIG-Steuerleitung
5 - Gasausgangsanschluss
6 - Ausgangsklemme „-“
7 - On/Off-Taste (an/aus)
8 - Netzkabel
9 - Gaseingangsanschluss
10 - Zusätzliche Erdungsklemme

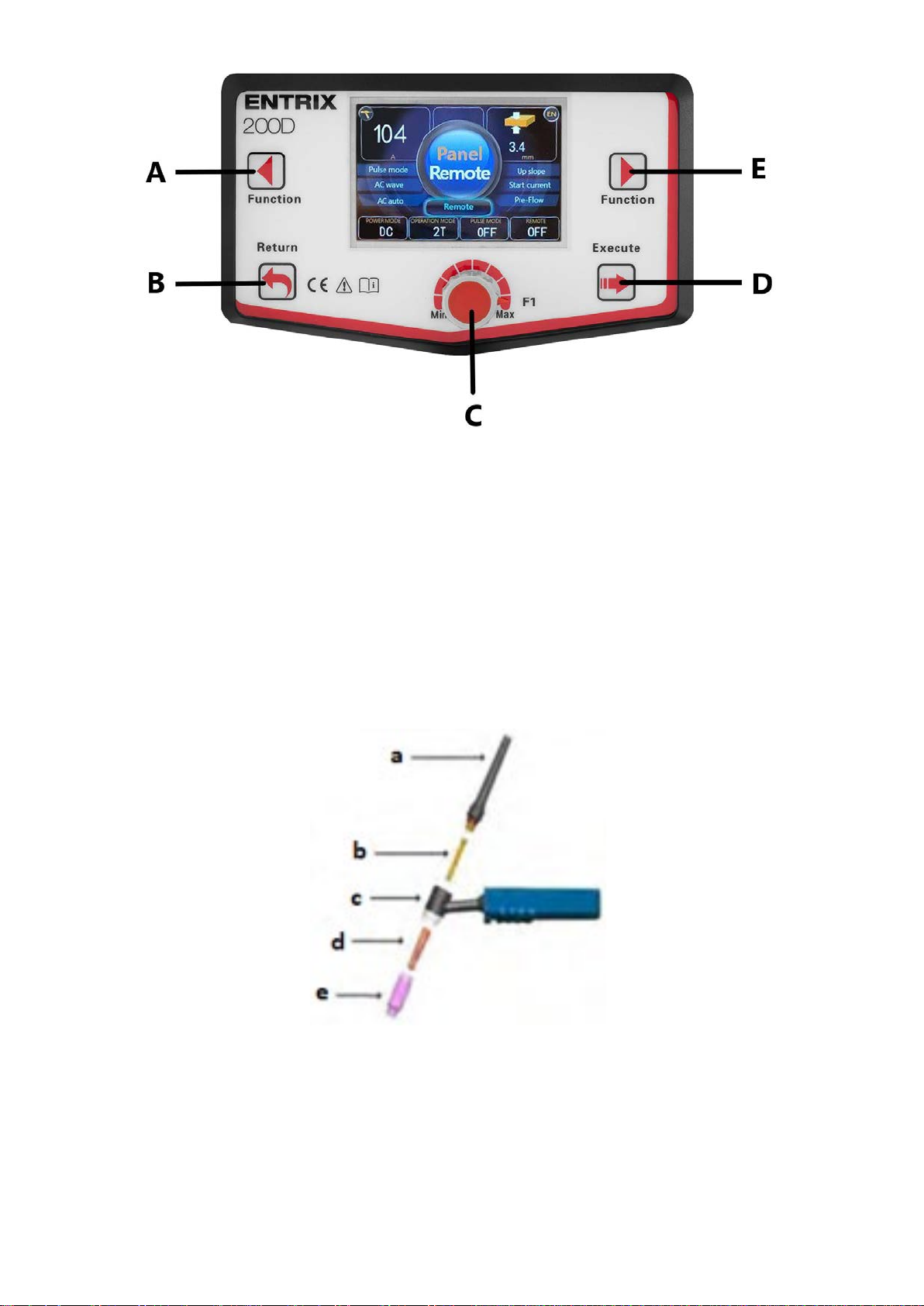

Steuerfeld

A - Schaltfläche zum Umschalten der Funktionen des linken Menüs. Halten Sie die Taste 5 Sekunden lang
gedrückt, um die Datenseite aufzurufen.
B - Zurück-Taste: bringt Sie zurück zum übergeordneten Menü oder zurück. Halten Sie die Taste länger als 5
Sekunden gedrückt, um zu den Werkseinstellungen zurückzukehren.
C - Knopf für die Dateneinstellung. Schnelle Einstellung: Drücken und drehen Sie den Knopf gleichzeitig, um die
Einstellung zu beschleunigen. Feineinstellung: Drehen Sie den Drehknopf für die Feineinstellung.
D - Bestätigungstaste: Drücken Sie diese Taste, um ein Untermenü aufzurufen oder den aktuellen Vorgang
auszuführen. Halten Sie die Taste länger als 5 Sekunden gedrückt, um die aktuellen Daten zu speichern.
E - Taste zum Umschalten der Funktionen des rechten Menüs. Halten Sie die Taste länger als 5 Sekunden
gedrückt, um die Datenspeicherseite aufzurufen.
WIG-Halterung
a - Kappe lang, hinten
b - Klemmhülse
c - Brennerhalter
d - Klemmhülse im Gehäuse
e - Keramikdüse
7. Anschließen der Drähte
Überprüfung der Dichtheit der Gasanschlüsse
Vor der ersten Inbetriebnahme und dann in regelmäßigen Abständen wird empfohlen, das Gerät auf Gaslecks zu
überprüfen. Das Verfahren sollte wie folgt durchgeführt werden:

1) Schließen Sie die Regler- und Gasleitungsbaugruppe an und ziehen Sie alle Anschlüsse und Klemmen fest.
2) Öffnen Sie langsam das Flaschenventil.
3) Stellen Sie die Durchflussmenge am Regler auf etwa 8-10 l/min ein.
4) Schließen Sie das Flaschenventil und beobachten Sie die Nadel des Druckmessers am Regler. Wenn die Nadel
gegen Null fällt, bedeutet dies, dass ein Gasleck vorliegt. Gelegentlich kann der Gasaustritt langsam erfolgen.
Um dies festzustellen, lassen Sie den Gasdruck im Regler und in der Leitung für eine lange Zeit (etwa 15
Minuten).
5) Bei einem Gasaustritt sind alle Anschlüsse und Klemmen auf Dichtheit zu prüfen. Durch Bürsten oder
Besprühen mit Seifenwasser entstehen Blasen an der undichten Stelle.
6) Ziehen Sie die Klemmen oder Kupplungen fest, damit kein Gas entweicht.
WICHTIG! - Es wird empfohlen, vor der Inbetriebnahme des Geräts zu prüfen, ob Gas austritt. Es wird empfohlen, das
Flaschenventil zu schließen, wenn die Maschine nicht in Gebrauch ist.
MMA-Schweißmodus:
1) Die Schweißleitung an den mit „+“ gekennzeichneten Anschluss anschließen und den Leitungsstecker
festschrauben, um die Verbindung zu sichern.
2) Die Masseleitung an den mit „-“ gekennzeichneten Anschluss anschließen und den Leitungsstecker
festschrauben, um die Verbindung zu sichern.
3) Das Netzkabel anschließen und die Stromversorgung anschalten.
4) Die Masseleitung an das Werkstück anschließen. Nach Abschluss dieser Schritte kann mit dem Schweißen
begonnen werden.
ACHTUNG! Die Polarität der Leitungen kann variieren! Alle Informationen zur Polarisation sollten auf der
vom Elektrodenhersteller gelieferten Verpackung angegeben sein!
WIG-Schweißmodus
1) Die Masseleitung an den mit „+“ gekennzeichneten Anschluss anschließen und den Leitungsstecker
festschrauben, um die Verbindung zu sichern.
2) Die Schweißleitung an den mit „-“ gekennzeichneten Anschluss anschließen und den Leitungsstecker
festschrauben, um die Verbindung zu sichern.
3) Schließen Sie die Ausgangsgasleitung des WIG-Brenners an den Anschluss an der Vorderseite des Geräts an.
4) Schließen Sie das WIG-Brenner-Steuerkabel an den Anschluss an der Vorderseite der Maschine an.
5) Schließen Sie den Gaseingangsschlauch an die mit einem Druckminderer ausgestattete Schutzgasflasche an.
6) Schließen Sie den Gaseinlassschlauch an den Gaseinlassanschluss auf der Rückseite des Geräts an. Öffnen Sie
langsam das Ventil an der Gasflasche und stellen Sie den Gasfluss auf den gewünschten Wert ein. Prüfen Sie
auf Gaslecks.
7) Das Netzkabel anschließen und die Stromversorgung anschalten.
8) Die Masseleitung an das Werkstück anschließen. Nach Abschluss dieser Schritte kann mit dem Schweißen
begonnen werden.
8. Betrieb des Geräts
8.1. Einstellung der Sprache

Das Schweißgerät bietet mehrere Sprachoptionen, so dass der Bediener die bevorzugte Sprache wählen kann.
8.2. Einstellung des Schweißmodus
Drücken Sie die Taste (rechts) oder (links) oder drehen Sie den Drehknopf, um den gewünschten
Schweißmodus zu wählen. Drücken Sie dann , um zum nächsten Schritt zu gelangen (oder drücken Sie den
Drehknopf).
8.3. Automatischer Betrieb
Im automatischen Modus können Sie das Material und seine Dicke auswählen. Dann kann man mit dem Schweißen
beginnen, da das Gerät den Schweißstrom vorschlägt.
Hinweis: Wenn das Material und die Dicke erneut eingestellt werden, kehrt das System zu seinen Standardeinstellungen
zurück.

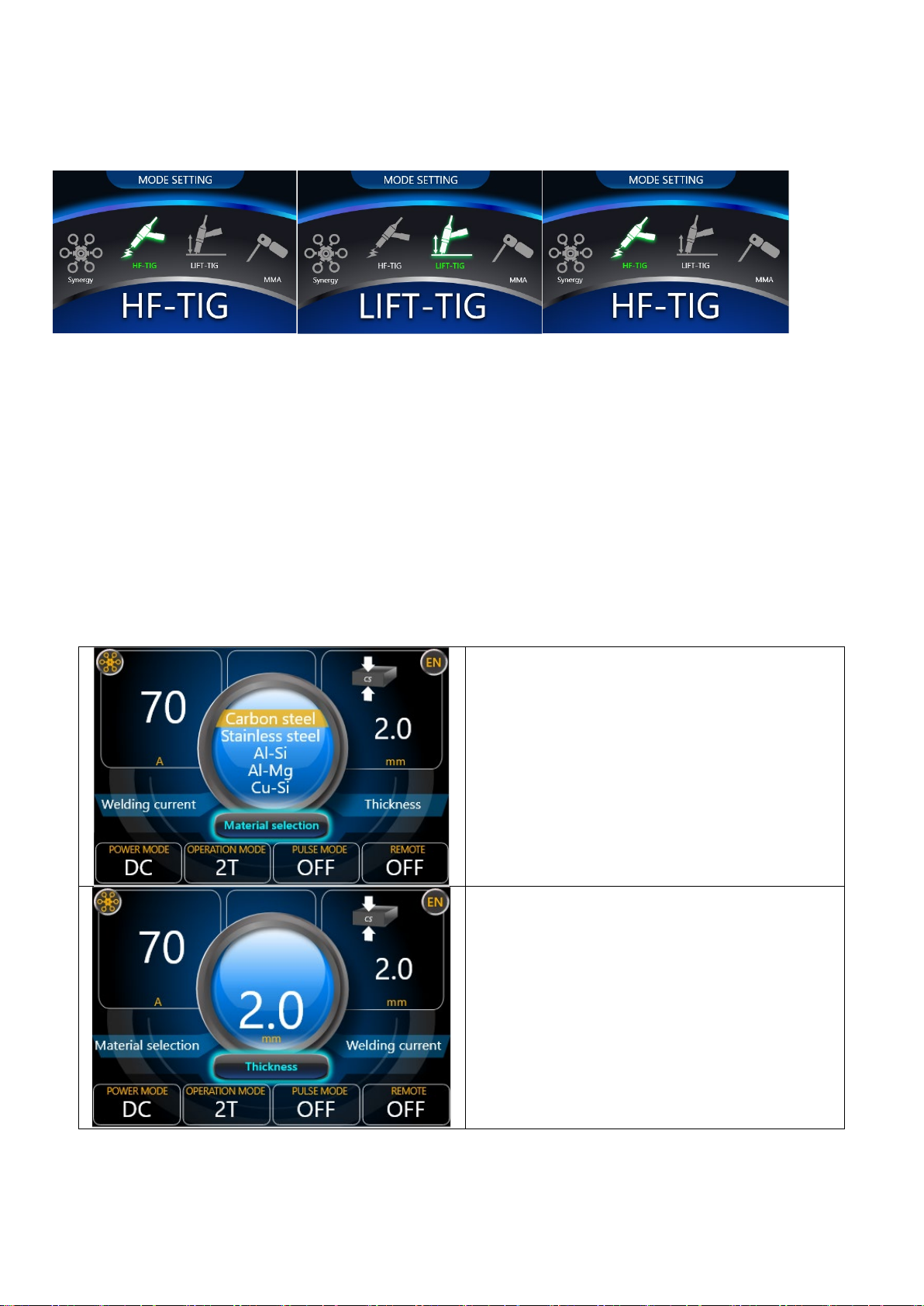

Auswahl des Materials
Drehen Sie den Knopf, um das Schweißmaterial
auszuwählen, drücken Sie dann oder drücken
Sie den Knopf zur Bestätigung und gehen Sie zum
nächsten Schritt.
Auswahl der Blechdicke ("Thickness")
Drehen und drücken Sie den Knopf erneut, um die
Blechstärke einzustellen und die Einstellungen
abzuschließen. Das System empfiehlt den
geeigneten Schweißstrom. Das Schweißen kann
beginnen.

Schweißstromregelung ("Spitzenstrom")
Stellen Sie gegebenenfalls den Schweißstrom fein
ein.
8.4. Einstellung der WIG-DC-Schweißparameter
Auswahl der Stromart ("AC/DC")
Aluminium - AC-Modus (Wechselstrom)
Edelstahl/Mildstahl/Sonstige - DC-Betrieb
(Gleichstrom)
Betriebsart des Brenners ("2T/4T")
2T-Modus: Wenn der Brennerknopf gedrückt wird,
beginnt das Schweißen. Zum Fortfahren muss die
Taste gedrückt werden. Wenn die Taste losgelassen
wird, wird das Schweißen beendet.
4T-Modus: Wenn der Brenner gedrückt und
losgelassen wird, beginnt das Schweißen. Durch
erneutes Drücken und Loslassen wird das Schweißen
beendet. Der 4T-Modus wird für längere
Schweißarbeiten empfohlen.
Impuls-Modus
Die Wahl zwischen gepulstem und ungepulstem
Schweißen.
Beim gepulsten WIG-Schweißen wechselt der
Ausgangsstrom (Stromstärke) von hoch zu niedrig.

Fernbedienung ("Remote")
Das Schweißgerät kann zur Steuerung des Brenners
angepasst werden. Aktivieren Sie diese Funktion, um
die Fernsteuerung einzuschalten (zu diesem
Zeitpunkt wird der Spitzenstrom auf dem Bedienfeld
ausgeschaltet).
Gasvorströmung ("Pre-Flow")
Bevor der Lichtbogen gezündet wird, beginnt eine
Gasvorströmung, um die Schweißnaht während ihrer
Entstehung zu schützen. Die empfohlene
Gasvorströmzeit beträgt 0,1 - 0,5 Sekunden.
Anfangsstrom ("Startstrom")
Schweißstrom im 4T-Modus zwischen dem ersten
Drücken des Schweißpistolenknopfes und dessen
Loslassen. Die empfohlene Einstellung beträgt 50 %
des Spitzenstroms.
Anstiegszeit ("Up slope")
Die Zeit, die der Strom benötigt, um im 4T-Modus
nach dem Loslassen des Brennerschalters vom
Anlaufstrom auf den Spitzenstrom anzusteigen. Die
empfohlene Einstellung ist 3 Sekunden.

Spitzenstrom
Der Benutzer kann die Dicke des Werkstücks
einstellen und das System empfiehlt einen
Spitzenstrom. Sollten sich die Parameter als
unzureichend erweisen, können sie angepasst
werden.
Impulstastverhältnis
Beim Impulsschweißen ist dies der Prozentsatz der
Spitzenstromdauer im Verhältnis zur
Grundstromdauer. Die empfohlene Einstellung ist
30%.
Frequenz des Impulses
Im Impulsschweißbetrieb ist es die
Schaltgeschwindigkeit vom Spitzen- zum
Grundstrom. Die empfohlene Einstellung ist 10 Hz.
Grundstrom
Niedrigerer Stromwert im Impulsschweißmodus. Die
empfohlene Einstellung beträgt 30 % des
Spitzenstroms.

Abwärts
Die Zeit, die beim Übergang vom Spitzen- zum
Kraterstrom verstreicht, wenn der Brennerauslöser
im 4T-Modus gedrückt wird. Die empfohlene
Einstellung ist 3 Sekunden.
Endstrom ("Kraterstrom")
Ermöglicht die Auswahl der am Ende der
Schweißung erforderlichen Stromstärke.
Gasnachströmung ("Post Flow")
Gasflusszeit nach Abschluss der Schweißarbeiten.
Der Zweck des Gasflusses ist es, die Schweißnaht vor
dem Einfluss atmosphärischer Gase zu schützen und
ihre Eigenschaften zu verbessern. Die empfohlene
Einstellung ist 2 Sekunden.
8.5. Einstellung der AC-WIG-Schweißparameter
Auswahl der Stromart ("AC/DC")
Aluminium - AC-Modus (Wechselstrom)
Edelstahl/Mildstahl/Sonstige - DC-Betrieb
(Gleichstrom)

Betriebsart des Brenners ("2T/4T")
2T-Modus: Wenn der Brennerknopf gedrückt wird,
beginnt das Schweißen. Zum Fortfahren muss die
Taste gedrückt werden. Wenn die Taste losgelassen
wird, wird das Schweißen beendet.
4T-Modus: Wenn der Brenner gedrückt und
losgelassen wird, beginnt das Schweißen. Durch
erneutes Drücken und Loslassen wird das Schweißen
beendet. Der 4T-Modus wird für längere
Schweißarbeiten empfohlen.
Impuls-Modus
Die Wahl zwischen gepulstem und ungepulstem
Schweißen.
Beim gepulsten WIG-Schweißen wechselt der
Ausgangsstrom (Stromstärke) von hoch zu niedrig.
AC-Welle ("Wechselstromwelle")
a) Rechteckige Welle
b) Sinuswelle
c) Dreieckige Welle
d) Steigende Dreieckswelle
e) Absteigende dreieckige Welle
f) Trapezförmige Welle
Die empfohlene Einstellung ist Rechteckwelle.
Automatische Auswahl der Parameter beim
Schweißen mit Wechselstrom ("AC Auto")
Empfohlen für nicht-professionelle Anwender. Im
"Synergismus"-Modus gibt die
Schweißmaschinensteuerung die entsprechende AC-
Frequenz und AC-Balance vor.

Fernbedienung ("Remote")
Das Schweißgerät kann zur Steuerung des Brenners
angepasst werden. Aktivieren Sie diese Funktion, um
die Fernsteuerung einzuschalten (zu diesem
Zeitpunkt wird der Spitzenstrom auf dem Bedienfeld
ausgeschaltet).
Gasvorströmung ("Pre-Flow")
Bevor der Lichtbogen gezündet wird, beginnt eine
Gasvorströmung, um die Schweißnaht während ihrer
Entstehung zu schützen. Die empfohlene
Gasvorströmzeit beträgt 0,1 - 0,5 Sekunden.
Anfangsstrom ("Startstrom")
Schweißstrom im 4T-Modus zwischen dem ersten
Drücken des Schweißpistolenknopfes und dessen
Loslassen. Die empfohlene Einstellung beträgt 50 %
des Spitzenstroms.

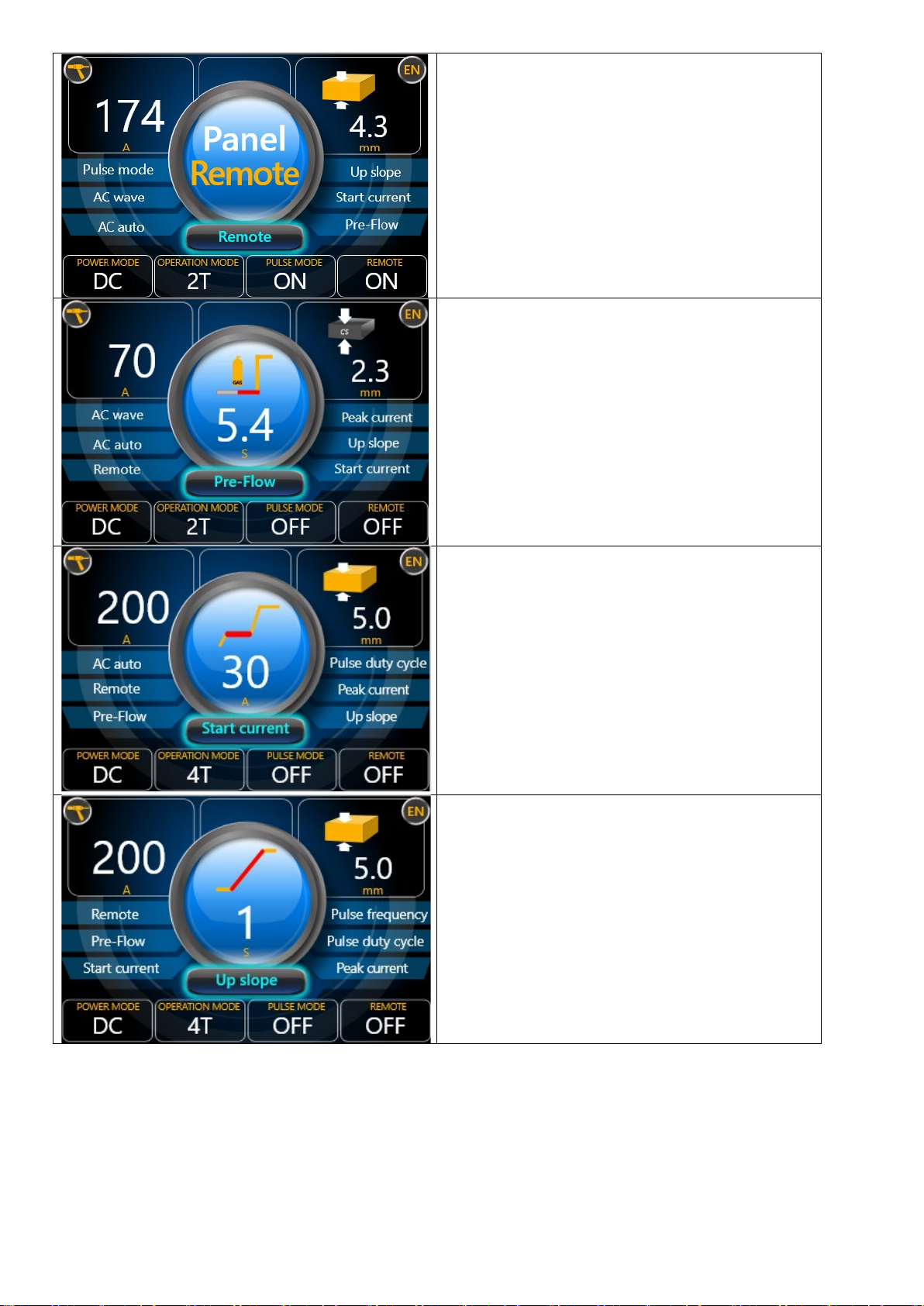

Anstiegszeit ("Up slope")
Die Zeit, die der Strom benötigt, um im 4T-Modus
nach dem Loslassen des Brennerschalters vom
Anlaufstrom auf den Spitzenstrom anzusteigen. Die
empfohlene Einstellung ist 3 Sekunden.

Spitzenstrom
Der Benutzer kann die Dicke des Werkstücks
einstellen und das System empfiehlt einen
Spitzenstrom. Sollten sich die Parameter als
unzureichend erweisen, können sie angepasst
werden.
AC-Balance
Wählt die Einstellung der AC-Wellenform-Balance im
AC-WIG-Modus aus. Es ermöglicht die Einstellung
eines ausgeglichenen, durchdringenden oder
oxidreinigenden Lichtbogens beim AC-WIG-
Schweißen
AC-Frequenz
Ermöglicht die Einstellung der Zyklusfrequenz der
AC-Rechteckwelle (Übergang von + zu -) beim AC-
WIG-Schweißen.
Grundstrom
Niedrigerer Stromwert im Impulsschweißmodus. Die
empfohlene Einstellung beträgt 30 % des
Spitzenstroms.

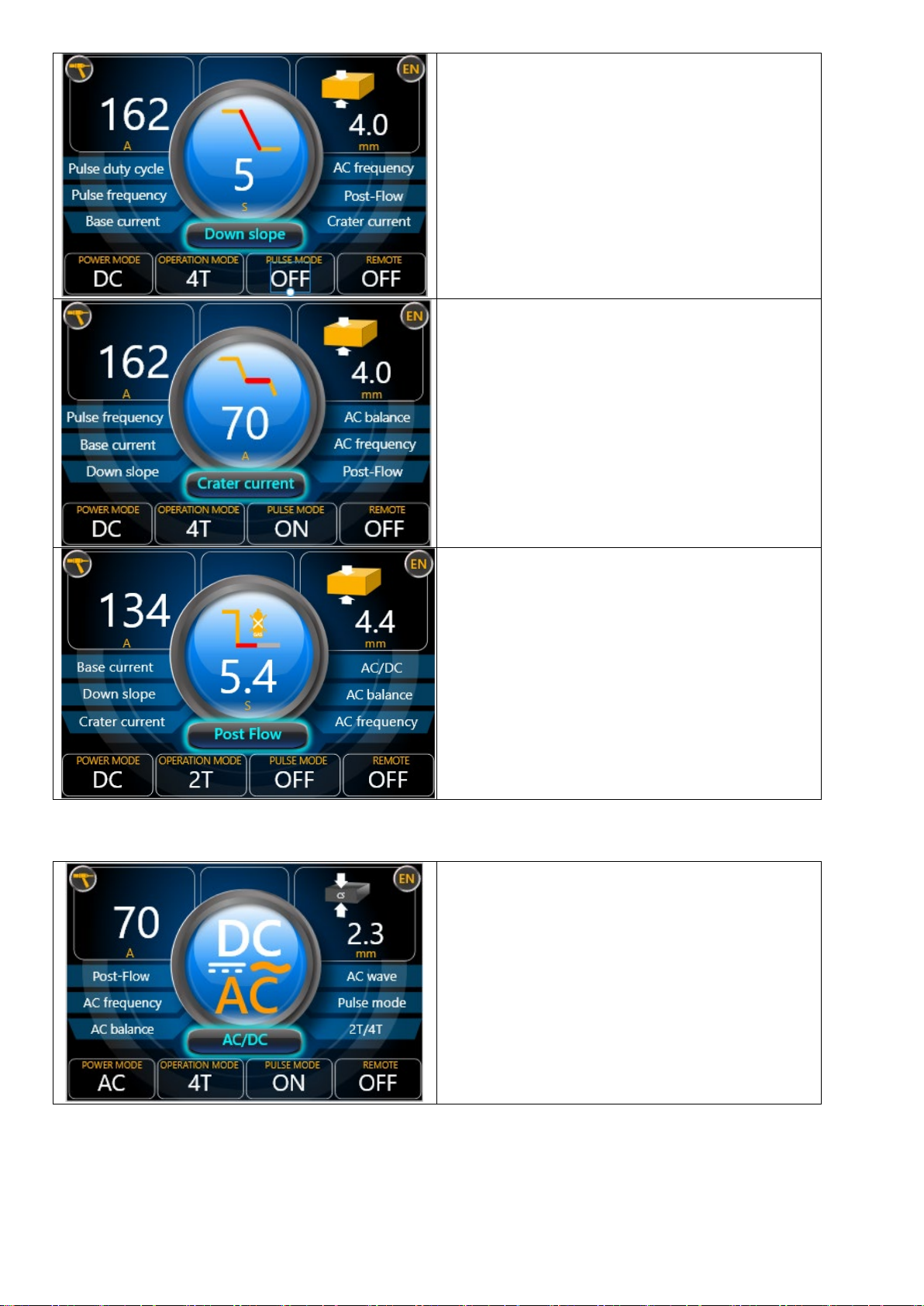

Abwärts
Die Zeit, die beim Übergang vom Spitzen- zum
Kraterstrom verstreicht, wenn der Brennerauslöser
im 4T-Modus gedrückt wird. Die empfohlene
Einstellung ist 3 Sekunden.
Endstrom ("Kraterstrom")
Ermöglicht die Auswahl der am Ende der
Schweißung erforderlichen Stromstärke.
Gasnachströmung ("Post Flow")
Zeit des Gasflusses am Ende des Schweißens nach
dem Erlöschen des Lichtbogens.
8.6. MMA-Schweißen
Das Lichtbogenschweißen wird auch als MMA-Verfahren ("Manual Arc Welding") bezeichnet und ist die älteste und
vielseitigste Methode des Lichtbogenschweißens.
Bei der MMA-Methode wird eine umhüllte Elektrode verwendet, die aus einem Metallkern besteht, der mit einer
Umhüllung versehen ist. Zwischen dem Ende der Elektrode und dem Werkstück wird ein Lichtbogen erzeugt. Der
Lichtbogen wird gezündet, indem die Spitze der Elektrode das Werkstück berührt. Der Schweißer führt die Elektrode
beim Schmelzen in das Werkstück ein, um eine konstante Lichtbogenlänge aufrechtzuerhalten, und bewegt
gleichzeitig ihr geschmolzenes Ende entlang der Schweißlinie. Die Schmelzelektrodenumhüllung setzt Schutzgase frei,
die das flüssige Metall vor den Einflüssen der umgebenden Atmosphäre schützen. Anschließend erstarrt es und bildet
eine Schlacke an der Oberfläche des Beckens, die die Gerinnungsfuge vor zu schnellem Abkühlen und schädlichen
Umwelteinflüssen schützt.
Zum Starten: Wählen Sie den MMA-Schweißmodus.
