Welch Allyn Tycos Harvey Original Double Head User manual

Original Harvey
and Harvey DLX
Double and
Triple Head
Stethoscopes
English.....2
Français.....6
Deutsch.....10
Español.....14
Italiano.....18
Português.....22
95p492.qxd 9/15/2003 8:46 AM Page 1

Designed to enable the medical professional to
obtain superior and accurate auscultation.
The Harvey and Harvey DLX Double Head and Triple Head Stethoscopes
were designed after extensive research and testing. The critical design of the
tubing, proper weight and sizing of the chestpiece and rotatable binaurals,
combine to make the Harvey Stethoscopes exceptional instruments for
auscultation. The final testing, of course, was on the patient.
The Harvey Stethoscopes will give you the ability to identify the lowest
frequencies that the human ear can detect, such as a faint diastolic
gallop or rumble, as well as the higher frequencies of the faint early
blowing aortic diastolic murmur.
Furthermore, with over five decades of experience
using stethoscopes, Dr. W. Proctor Harvey has
designed his stethoscopes to meet the comfort and
portability needs which physicians demand.

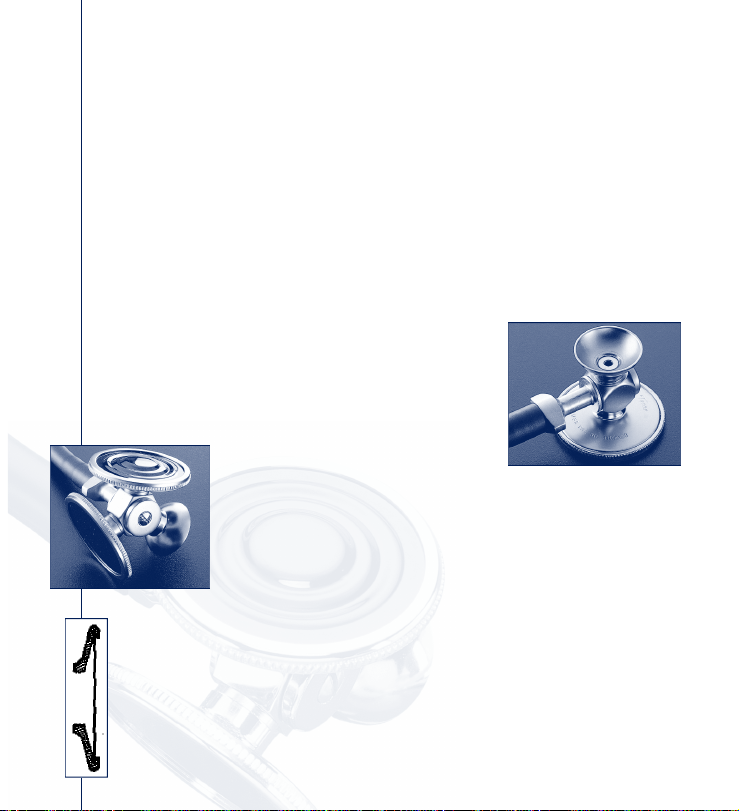

Chestpieces
Both the double head and triple head
offer a flat diaphragm and bell. The triple head also
utilizes a corrugated diaphragm for additional
auscultatory capabilities. Selection is accomplished by
holding the chestpiece stem in one hand and rotating
the chestpiece until a click is heard or felt.
Flat Diaphragm
“The workhorse.” Excellent for all sounds and murmurs. Best
for higher frequencies (such as faint diastolic murmur of aortic
regurgitation). Also ideal to identify splitting of sounds, systolic
clicks and ejection sounds. 4.76 cm diameter.
Double Head
Triple Head
2
95p492.qxd 9/15/2003 8:46 AM Page 2

3
Corrugated Diaphragm
Amplifying quality. Excellent for an overview of heart sounds.
Especially good for low-frequency gallop sounds and murmurs.
4.76 cm diameter.
Bell
Provides excellent detection and clarity for low and medium-
frequency heart sounds and murmurs (such as a faint gallop
or diastolic rumble). 2.79 cm diameter.

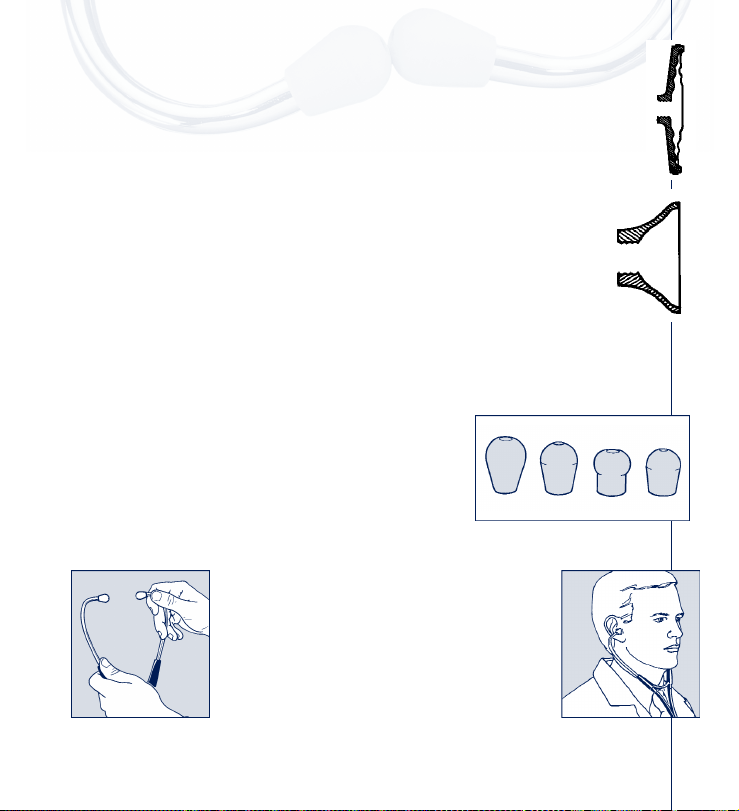

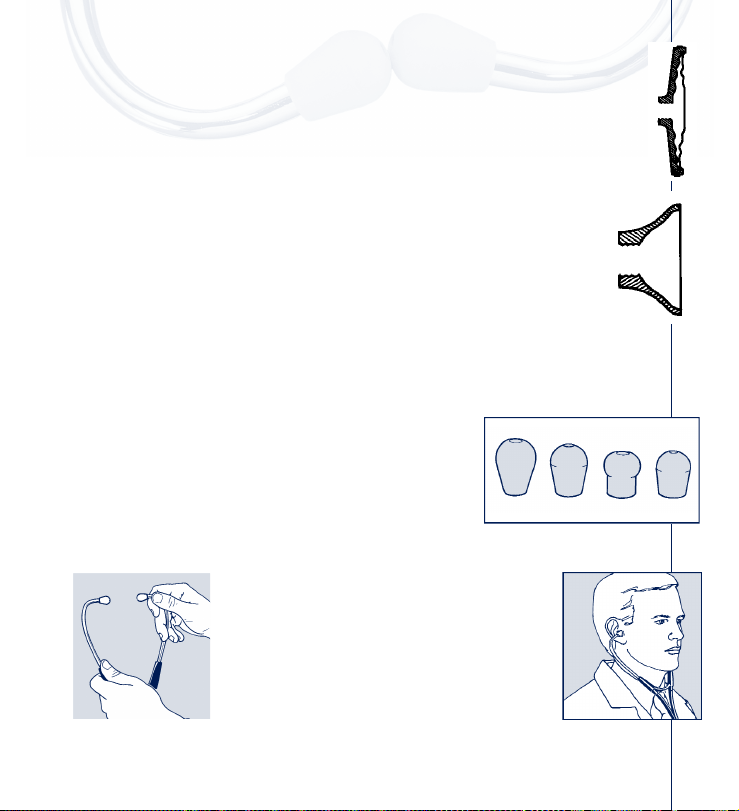

Headset Adjustment
Your new Harvey Stethoscopes are designed to give you the
maximum ability to adjust for your personal comfort and acoustic fit.
A. Select the correct size and texture eartip. For
maximum acoustic seal, two sizes of “soft” and
“hard” eartips are provided. Choose the size
which best seals off your outer ear canal and
feels the most comfortable. As a rule the larger
size is best for the majority.
C. Make sure that the
binaural tubes are
pointed slightly
forward going into
the ear canal.
B. To adjust the
angle of the
binaurals, hold
the spring in one
hand and rotate
each binaural to
the correct angle.
95p492.qxd 9/15/2003 8:46 AM Page 3

4

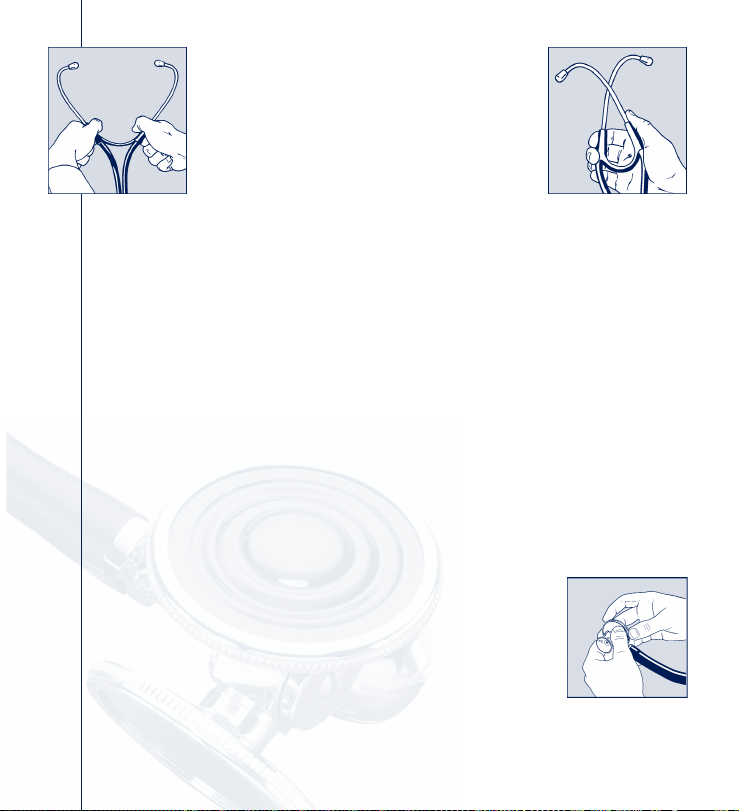

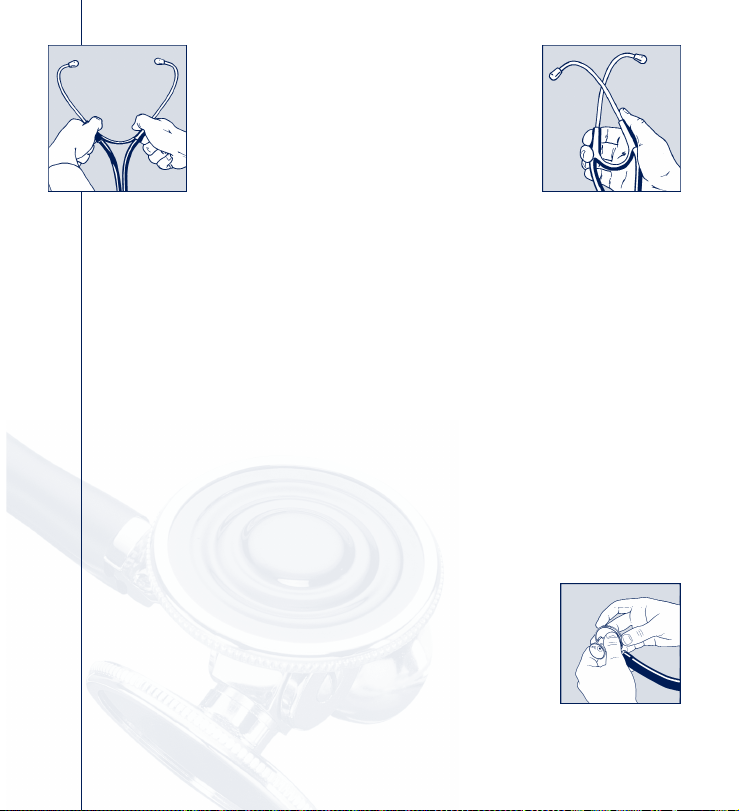

D. To reduce spring
tension, grasp
each eartube at
its bend and
gently pull
outwards.
E. To increase
spring tension,
squeeze
the eartubes
together.
Care and Maintenance
• It is important to clean and disinfect your stethoscope to prevent
possible cross-contamination.
• Eartubes and tubing can be wiped down with alcohol or mild
soapy water.
• Eartips may be removed for thorough cleaning with alcohol or mild
soapy water.
• Diaphragm replacement: Under normal use you should rarely need
to remove the rim and diaphragm for cleaning purposes. The exterior
of the diaphragm can be cleaned with alcohol or mild soapy water.
However, if you do need to remove diaphragm, follow the instructions
below:
CAUTION: The original Harvey stethoscopes contain rubber latex which
may cause allergic reactions.

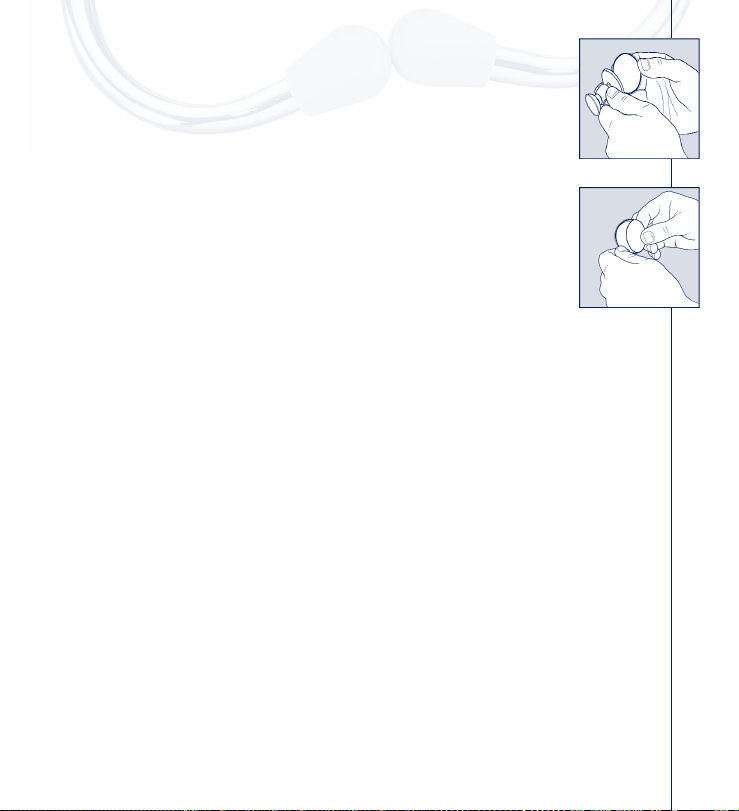

Hold the bell and turret section in one hand, and exert
pressure on the back of the diaphragm. Grip the
threaded ring of the diaphragm with your other hand
and turn the ring counterclockwise to loosen.
A.
95p492.qxd 9/15/2003 8:46 AM Page 4

5

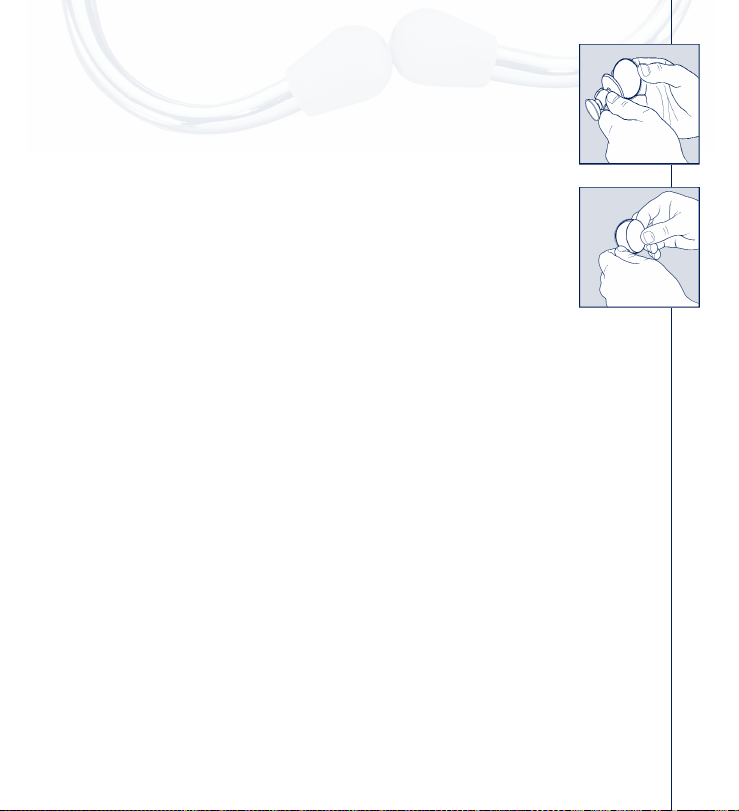

Simply press the diaphragm disc out of the metal ring
and replace with new disc. Thread the ring back on to
chestpiece.
Warranty
Your Harvey Stethoscope comes with a five-year warranty on the
binaural and chestpiece assembly. All other parts are warrantied for a
period of two years against parts or manufacturing defects. During the
warranty period, Welch Allyn will repair or replace the product at no
charge.
Your Harvey DLX Stethoscope comes with a 10-year warranty against
parts and manufacturing defects. Should a material or workmanship
defect be discovered, Welch Allyn will repair or replace the product at
no charge.
This warranty does not cover damage in shipment or failure caused by
tampering, obvious carelessness or abuse.
Separate the threaded ring from the turret section.
C.
B.
95p492.qxd 9/15/2003 8:46 AM Page 5

Pour une auscultation supérieure et précise.
Les stéthoscopes double et triple tête Harvey et Harvey DLX sont le fruit de
recherches et d’essais approfondis. La conception soignée du tube, le poids et la
taille précis du pavillon et les branches rotatives de la lyre s’associent pour faire
des stéthoscopes de
Harvey des instruments d’auscultation exceptionnels. Le test déterminant a été,
bien sûr, effectué sur le patient.
Les stéthoscopes Harvey vous permettent d’identifier les fréquences les plus
basses que détecte l’oreille humaine, telles qu’un bruit de galop ou un
roulement diastolique faibles, ainsi que les plus hautes fréquences du souffle
diastolique aortique précoce faiblement perceptible.
Qui plus est, fort de cinquante ans d’expérience
dans l’utilisation de stéthoscopes, le Dr W. Proctor
Harvey a conçu ses stéthoscopes pour qu’ils répondent
aux demandes de confort et de portabilité des médecins.

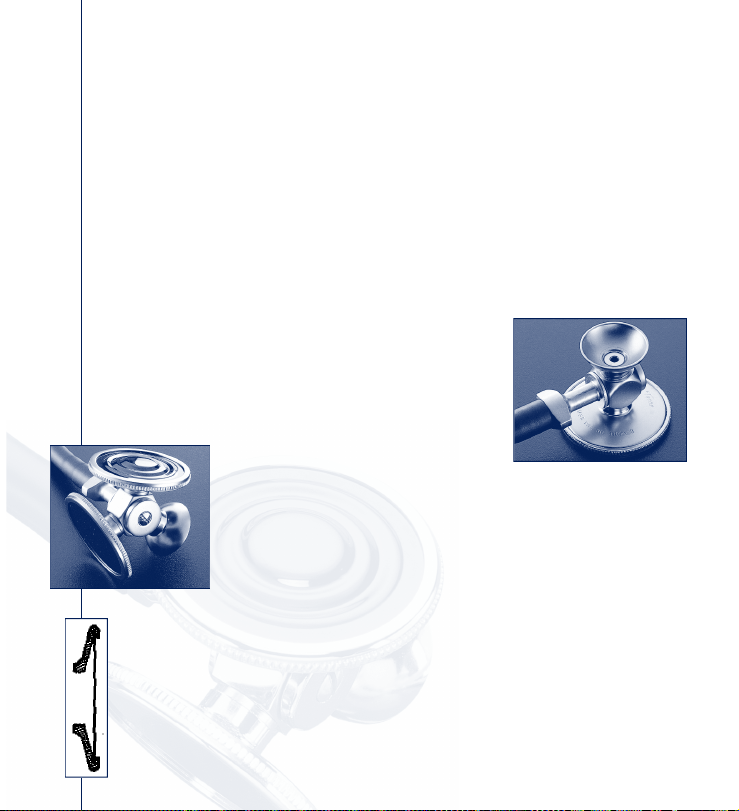

Pavillons
Les modèles double et triple tête offrent
une membrane plate et une cloche. La triple tête comprend
également une membrane ondulée qui
ajoute aux possibilités d’auscultation. On sélectionne la tête en
tenant le pavillon d’une main par sa tige et en le tournant
jusqu’à ce qu’un déclic se fasse entendre ou qu’on perçoive
l’enclenchement.
Membrane plate
« La bête de somme ». Excellente pour tous les bruits et souffles. Idéale pour
les hautes fréquences (telles qu’un faible souffle diastolique de régurgitation
aortique). Tout aussi parfaite pour faire la distinction entre les bruits, identifier
des clics systoliques et des bruits d’éjection. Diamètre : 4,76 cm.
Double tête
Triple tête
6
95p492.qxd 9/15/2003 8:46 AM Page 6

Membrane ondulée
Sert d’amplificateur. Excellente pour un examen général des bruits cardiaques.
Particulièrement adaptée aux bruits de galop et aux souffles de basses
fréquences. Diamètre : 4,76 cm.
Cloche
Permet de détecter avec une grande clarté les bruits et les souffles
cardiaques de basse et moyenne fréquences (tels qu’un faible bruit de
galop ou un roulement diastolique). Diamètre : 2,79 cm.

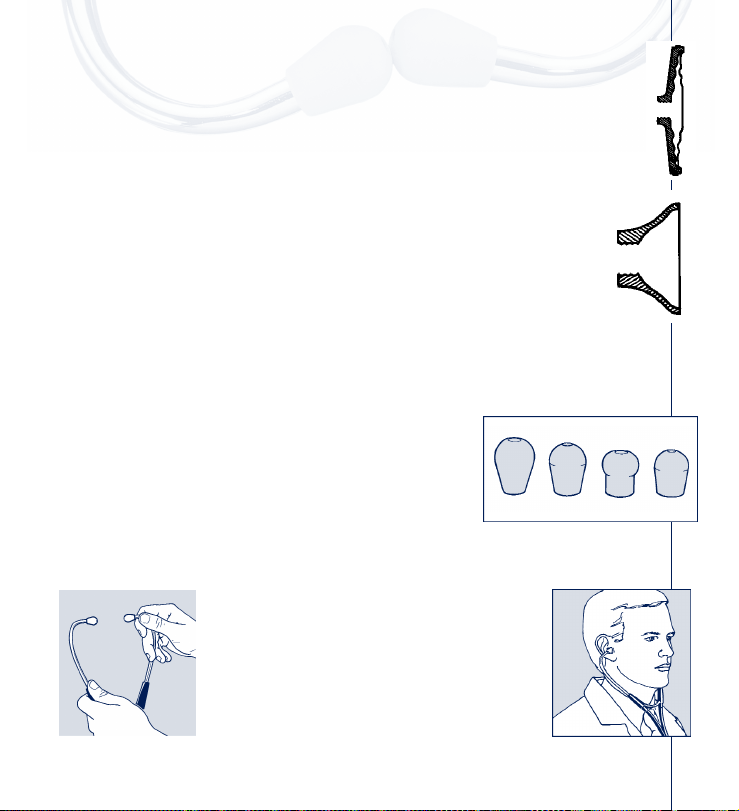

Réglage de la lyre
Vos nouveaux stéthoscopes Harvey sont conçus pour vous permettre de
les adapter à vos critères de confort et d’ajustement acoustique.
A. Sélectionnez les embouts auriculaires de la taille et de la texture appropriées.
Pour une acoustique optimale, deux tailles
d’embouts auriculaires « mous » et « durs » vous
sont proposées. Choisissez la taille qui obture le
mieux votre conduit auditif externe et qui est la
plus confortable. En règle générale, le plus gros
embout convient le mieux à la majorité des
utilisateurs.
C. Assurez-vous que
les branches
binaurales sont
légèrement dirigées
vers l’avant
à l’entrée du conduit
auditif.
B. Pour régler l’angle
des branches de la
lyre, tenez le
ressort d’une main
et tournez chaque
branche jusqu’à
l’obtention de
l’angle désiré.
7
95p492.qxd 9/15/2003 8:47 AM Page 7

8

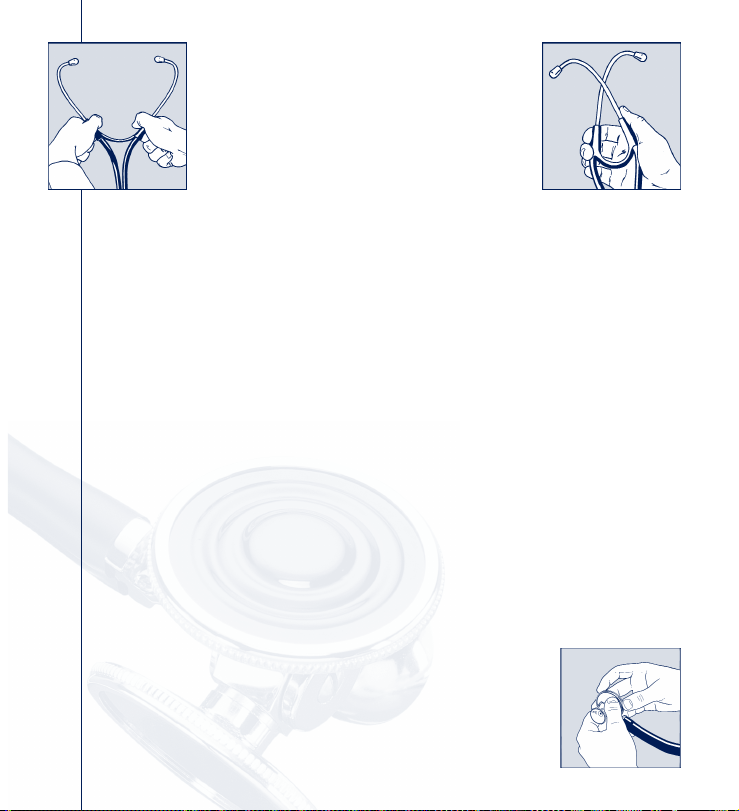

D. Pour réduire la
tension du ressort,
saisissez chaque
branche à sa base
et tirez
délicatement vers
l’extérieur.
E. Pour augmenter la
tension du ressort,
rapprochez les
branches de la
lyre.
Nettoyage et entretien
• Il est important de nettoyer et de désinfecter le stéthoscope pour empêcher une
contamination croisée.
• Les branches de la lyre et le tube peuvent être nettoyés à l’alcool ou à l’eau et au
savon doux.
• On peut retirer les embouts auriculaires pour les nettoyer en profondeur à
l’alcool ou à l’eau et au savon doux.
• Remplacement de la membrane : dans des conditions normales d’utilisation, il est
rarement nécessaire de retirer la bague et la membrane pour les nettoyer.
L’extérieur de la membrane peut se nettoyer à l’alcool ou à l’eau et au savon
doux. Toutefois, si vous avez besoin de retirer la membrane :
Tenez la cloche et la monture d’une main et appuyez sur le dos
de la membrane. De l’autre main, saisissez la bague filetée de la
membrane et dévissez la bague en la tournant dans le sens
contraire des aiguilles d’une montre.
A.
95p492.qxd 9/15/2003 8:47 AM Page 8

9
Appuyez simplement sur le disque de la membrane pour le retirer
de la bague métallique et remplacez-le par un disque neuf. Revissez
la bague sur le pavillon.
C.
Détachez la bague de la monture. B.
Garantie
Votre stéthoscope Harvey est désormais assorti d’une garantie de cinq ans
(lyre et pavillon). Tous les autres éléments sont garantis pendant une période
de deux ans contre tout défaut de pièce ou de fabrication. Au cours de la
période de garantie, Welch Allyn réparera ou remplacera gratuitement
le produit.
Votre stéthoscope DLX de Harvey est assorti d’une garantie de dix ans contre
tout défaut de pièce ou de fabrication. Si un défaut de fabrication ou de
matériau est découvert, Welch Allyn réparera ou remplacera gratuitement le
produit.
Cette garantie ne couvre pas les dommages pouvant survenir en cours
d’expédition, ni les dommages causés par les altérations, la négligence ou
l’usage impropre.
95p492.qxd 9/15/2003 8:47 AM Page 9

Ein Konzept, das dem medizinischen Personal
bessere und genauere Auskultation verspricht.
Die Harvey und Harvey DLX Doppel- und Dreifach-Stethoskope sind das Resultat
umfangreicher Forschungen und Tests. Die Präzision beim Design der Schläuche, das
richtige Gewicht, die Größe des Bruststücks sowie die verstellbaren Ohrbügel machen
das Harvey-Stethoskop zu einem hervorragenden Auskultationsgerät, das natürlich
auch die Tests an Patienten bestens bestanden hat.
Mit den Harvey-Stethoskopen können Sie die niedrigsten vom menschlichen Ohr
erkennbaren Frequenzen feststellen, wie z.B. ein schwaches diastolisches
Galoppieren oder Rumpeln, sowie die höheren Frequenzen eines schwachen
frühzeitigen aortisch-diastolischen Murmelns.
Hinzukommt, daß Dr. W. Proctor Harvey auf über fünf
Jahrzehnte Erfahrung im Gebrauch von Stethoskopen
zurückgreifen konnte, um ein Design zu entwickeln, das
den heutigen Bedürfnissen der Ärzte in bezug auf
Komfort und Beweglichkeit entgegenkommt.
Bruststücke
Beide Ausführungen, d.h. die mit zwei
und die mit drei Köpfen, haben eine Flachmembran und eine
Glocke. Das Modell mit drei Köpfen bietet zusätzlich eine
gewellte Membran für zusätzliche Auskultationsmöglichkeiten.
Die Wahl erfolgt durch Festhalten des Schlauchansatzes mit
einer Hand und durch Drehen des Bruststücks, bis ein Klicken
gehört oder gefühlt wird.
Flachmembran
Hervorragend für Geräusche jeder Art. Am besten für höhere Frequenzen
geeignet (z. B. schwaches diastolisches Murmeln bei aortischer Insuffizienz).
Auch ideal zur Identifizierung der unterschiedlichsten Geräusche,
systolischem Klick und Ejektionsgeräuschen. Durchmesser: 4,76 cm.
Zweikopf
Dreikopf
10
