Betriebsanleitung
DE
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M
WD 2
WD 2M
Geräteübersicht
1 Display
2 UP-Taste
3 DOWN-Taste
4 Taste Sollwertmodus 1
5 Kanalwahltaste ┌ 1·2 ┐
6 Taste Sollwertmodus 2
7 Netzschalter
8 Potentialausgleichsbuchse
9 Anschlussbuchse für das
Lötwerkzeug Kanal 1
10 Anschlussbuchse für das
Lötwerkzeug Kanal 2
11 LED-Knalwahl
12 LED optische Regelkontrolle
13 USB-Schnittstelle, B-Mini
(WD 2M)
14 Netzanschluss
15 Netzsicherung
16 Temperaturanzeige
17 Temperatursymbol
18 Zeitfunktion
19 Verriegelung
20 Optische Regelkontrolle
21 Anzeige Kanalwahl
22 Anzeige Festtemperatur
23 Anzeige Sonderfunktionen
24 Trichtereinsatz
25 Ablage Lötspitze
26 Reinigungseinsatz
!
"

!
"
#
$
%

&
#
"
$
#
'


$ %
!
!
'
&


"#$
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M 3-18
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
Inhalt
1Zu dieser Anleitung .................................................................... 3
2Zu Ihrer Sicherheit ..................................................................... 4
3Lieferumfang .............................................................................. 4
4Gerätebeschreibung .................................................................. 5
5Gerät in Betrieb nehmen ............................................................ 7
6Gerät bedienen .......................................................................... 8
7Sonderfunktionen ....................................................................... 10
8WD 2 / WD 2M pflegen und warten ........................................... 17
9Fehlermeldungen und Fehlerbehebung..................................... 18
10 Zubehör ..................................................................................... 18
11 Entsorgung ................................................................................ 18
12 Garantie ..................................................................................... 18
1Zu dieser Anleitung
Wir danken Ihnen für das mit dem Kauf der Weller WD 2 / WD 2M
erwiesene Vertrauen. Bei der Fertigung wurden strengste
Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie
Funktion des Gerätes sicherstellen.
Diese Anleitung enthält wichtige Informationen, um die Lötstation
WD 2 / WD 2M sicher und sachgerecht in Betrieb zu nehmen, zu
bedienen, zu warten und einfache Störungen selbst zu beseitigen.
ZLesen Sie diese Anleitung und die beiliegenden
Sicherheitshinweise vor Inbetriebnahme des Gerätes vollständig
bevor Sie mit der Lötstation WD 2 / WD 2M arbeiten.
ZBewahren Sie diese Anleitung so auf, dass sie für alle Benutzer
zugänglich ist.
1.1 Berücksichtigte Richtlinien
Die Weller mikroprozessorgeregelte Lötstation WD 2 / WD 2M
entspricht den Angaben der EG Konformitätserklärung mit den
Richtlinien 2004/108/EG und 2006/95/EG.
1.2 Mitgeltende Dokumente
−Betriebsanleitung der Lötstation WD 2 / WD 2M
−Begleitheft Sicherheitshinweise zu dieser Anleitung
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

4-18 WD 2/ WD 2M
2Zu Ihrer Sicherheit
Die Lötstation WD 2 / WD 2M wurde entsprechend dem heutigen
Stand der Technik und den anerkannten sicherheitstechnischen
Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und
Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden
Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht
beachten. Geben Sie die Lötstation WD 2 / WD 2M an Dritte stets
zusammen mit der Bedienungsanleitung weiter.
2.1 Bestimmungsgemäßer Gebrauch
Verwenden Sie die Lötstation WD 2 / WD 2M ausschließlich gemäß
dem in der Bedienungsanleitung angegebenen Zweck zum Löten
und Entlöten unter den hier angegebenen Bedingungen. Der
bestimmungsgemäße Gebrauch der Lötstation WD 2 / WD 2M
schließt auch ein, dass
−Sie diese Anleitung beachten,
−Sie alle weiteren Begleitunterlagen beachten,
−Sie die nationalen Unfallverhütungsvorschriften am Einsatzort
beachten.
Für eigenmächtig vorgenommene Veränderungen am Gerät wird
vom Hersteller keine Haftung übernommen.
3Lieferumfang
WD 2 WD 2M
Steuergerät a a
Netzkabel a a
Klinkenstecke
r
a a
USB-Kabel a
Betriebsanleitung a a
Heft Sicherheitshinweise a a
Software CD a
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M 5-18
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
4Gerätebeschreibung
Die Weller WD 2 / WD 2M ist eine vielseitig verwendbare Lötstation
für professionelle Reparaturarbeiten an elektronischen Baugruppen
neuester Technologie in der industriellen Fertigungstechnik sowie im
Reparatur- und Laborbereich.
Die digitale Regelelektronik gewährleistet zusammen mit einer
hochwertigen Sensor- und Wärmeübertragungstechnik im
Lötwerkzeug ein präzises Temperaturregelverhalten an der
Lötspitze. Die schnelle Messwerterfassung sorgt für höchste
Temperaturgenauigkeit und ein optimales dynamisches
Temperaturverhalten im Belastungsfall.
An die WD 2 können alle Lötkolben (außer Microtools) bis 150 Watt
angeschlossen werden. Der Temperaturbereich liegt bei 50 °C –
450 °C (150 °F – 850 °F). Für den Lötkolben WSP 150 bis 550 °C
(950 °F).
Die WD 2M ist Multifunktional es können alle Lötkolben bis 150 Watt
und Microtools (WMRP & WMRT) angeschlossen werden, der
Temperaturbereich liegt bei 50 °C – 450 °C (150 °F – 850 °F).
Soll- und Ist-Wert werden digital angezeigt. Drei Temperaturtasten
dienen zur direkten Anwahl von Festtemperaturen. Das Erreichen
der vorgewählten Temperatur wird durch Blinken der optischen
Regelkontrolle („a“ Symbol im Display) signalisiert.
Die Weller WD 2 / WD 2M Lötstation bietet folgende weitere
Funktionen:
−Automatische Werkzeugerkennung und Aktivierung der
entsprechenden Regelparameter
−Digitale Temperaturregelung
−Eingabemöglichkeit von Offset-Werten
−Programmierbare Temperaturabsenkung (Setback)
−Standby- und Verriegelungsfunktion
−Antistatische Ausführung des Gerätes nach ESD-Sicherheit
−Verschiedene Potentialausgleichsmöglichkeiten am Gerät
(Standardkonfiguration hart geerdet)
−Kundenspezifische Kalibrierfunktion
−USB-Schnittstelle für Steuerung, Auswertung und Dokumentation
über PC
4.1 Sicherheitsablage
Der Trichtereinsatz (24) für den Lötkolben ist 4-fach verstellbar und
kann werkzeuglos in die ergonomisch günstigste Position gebracht
werden. Rückseitig befinden sich Ablagemöglichkeiten (25) für die
Lötspitze. Die Fußplatte der Ablage beinhaltet einen
Reinigungseinsatz (26) zur Lötspitzenreinigung.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

6-18 WD 2/ WD 2M
4.2 Technische Daten WD 2 / WD 2M
Abmessungen L x B x H (mm): 134 x 108 x 147
L x B x H (inch): 5,27 x 4,27 x 5,77
Gewicht ca. 3,7 kg
Netzspannung 230 V, 50/60 Hz
120 V, 60 Hz
100 V, 50/60 Hz
Leistungsaufnahme 160 W
Schutzklasse I und III, Gehäuse antistatisch
Sicherung (12) T 800 mA (230 V, 50 / 60 Hz)
T 1,6 A (120 V, 60 Hz)
T1,6
A
(100 V, 50
/
60 Hz)
Temperaturregelung 50 °C – 450 °C (150 °F – 850 °F)
Für WSP 150
50 °C – 550 °C (150 °F – 950 °F)
Temperaturgenauigkeit ± 9 °C (± 17 °F)
Temperaturstabilität ± 5 °C (± 9 °F)
Ableitwiderstand Lötspitze
(Tip to ground)
Entspricht IPC-J-001D
Potentialausgleich Über 3,5 mm Schaltklinkenbuchse an
der Geräteunte
r
seite (8).
Potentialausgleich
Durch unterschiedliche Beschaltung der 3,5 mm
Schaltklinkenbuchse (8) sind 4 Varianten möglich:
−Hart geerdet: Ohne Stecker (Auslieferungszustand).
−Potentialausgleich: Mit Stecker, Ausgleichsleitung am
Mittelkontakt.
−Potentialfrei: Mit Stecker
−Weich geerdet: Mit Stecker und eingelötetem Widerstand. Erdung
über den gewählten Widerstand
USB-Schnittstelle
Das Steuergerät WD 2M ist mit einer Mini USB-Schnittstelle (13)
ausgerüstet. Zur Nutzung der USB-Schnittstelle steht Ihnen eine
Weller-Software auf CD zur Verfügung mit der Sie
−ein Software Update („Firmware Updater“) an Ihrem Steuergerät
durchführen können und
−das Steuergerät fernbedienen, sowie Temperaturkurven grafisch
darstellen, speichern und ausdrucken können („Monitorsoftware“).
Hinweis Das Steuergerät WD 2 kann mit einer USB-Schnittstelle
nachgerüstet werden.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M 7-18
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
5Gerät in Betrieb nehmen
WARNUNG!
Stromschlag und Verbrennungsgefahr
Durch unsachgemäßes Anschließen des Steuergeräts besteht
Verletzungsgefahr und kann das Gerät beschädigt werden. Beim
Betrieb des Steuergeräts besteht Verbrennungsgefahr am
Lötwerkzeug.
ZLesen Sie die beiliegenden Sicherheitshinweise, die
Sicherheitshinweise dieser Betriebsanleitung sowie die
Anleitung Ihres Steuergeräts vor in Betriebnahme des
Steuergeräts vollständig durch und beachten Sie die darin
gegebenen Vorsichtsmaßnahmen.
ZLegen Sie das Lötwerkzeug bei Nichtgebrauch immer in der
Sicherheitsablage ab.
1. Das Gerät sorgfältig auspacken.
2. Die Lötwerkzeuge wie folgt anschließen:
Lötwerkzeug mit Anschlussstecker in die Anschlussbuchse (9
oder 10) des Steuergeräts einstecken und durch kurze
Rechtsdrehung verriegeln.
3. Das Lötwerkzeug in der Sicherheitsablage ablegen.
4. Überprüfen, ob die Netzspannung mit der Angabe auf dem
Typenschild übereinstimmt und der Netzschalter (7) sich in
ausgeschaltetem Zustand befindet.
5. Das Steuergerät mit dem Netz verbinden (14).
6. Das Gerät am Netzschalter (7) einschalten.
Nach dem Einschalten des Gerätes führt der Mikroprozessor einen
Selbsttest durch, in dem alle Anzeigeelemente kurzzeitig in Betrieb
sind. Anschließend wird kurzzeitig die eingestellte Temperatur
(Sollwert) und die Temperaturversion (°C/°F) des ausgewählten
Kanals angezeigt. Der aktive Kanal ist mit einem Unterpfeil/Dreieck
im Display gekennzeichnet. Danach schaltet die Elektronik
automatisch auf die Istwertanzeige. Das Symbol „ „(20) erscheint
im Display (1) als optische Regelkontrolle:
−Konstantes Leuchten bedeutet, dass das System aufheizt.
−Blinken signalisiert das Erreichen der vorgewählten Temperatur.
Hinweis Die an das WD 2 / WD 2M anschließbaren Werkzeuge entnehmen
Sie bitte der Zubehörliste auf der Seite 18.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

8-18 WD 2/ WD 2M
6Gerät bedienen
6.1 Kanal auswählen, aus- oder einschalten
1. Taste ┌ 1·2 ┐ drücken um einen der beiden Kanäle auszuwählen.
Der ausgewählte Kanal wird durch ein Dreieck im Display sowie
durch eine rot leuchtende LED über der Anschlussbuchse am
Gerät angezeigt.
Ist der Kanal aktiviert, erscheint im Display die aktuelle
Isttemperatur.
2. Taste UP und DOWN gleichzeitig drücken.
Ist der Kanal nun inaktiv, erscheint im Display die Anzeige „OFF“.
Ist der Kanal nun aktiviert, erscheint im Display die aktuelle
Isttemperatur.
Gespeicherte Daten gehen durch das Ausschalten eines Kanals
nicht verloren.

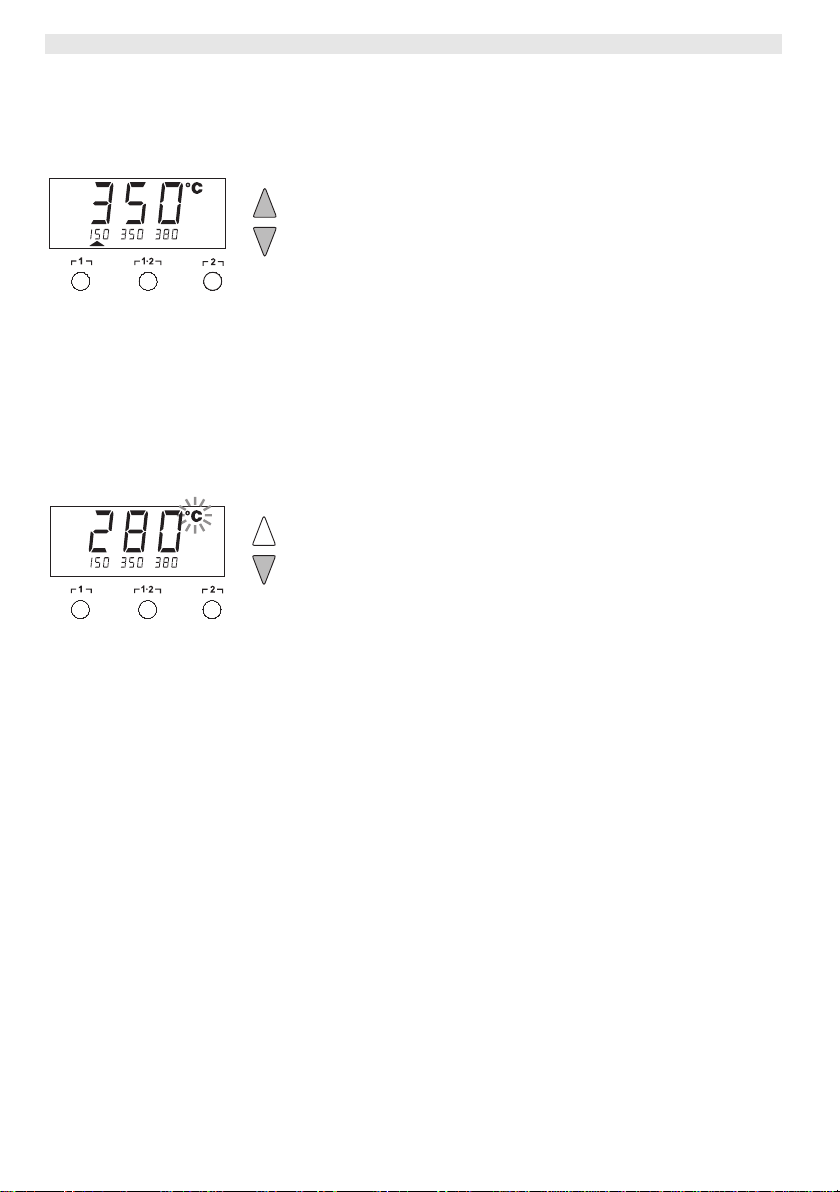

6.2 Temperatur einstellen
Temperatur individuell einstellen
1. Den gewünschten Kanal durch Drücken der Taste ┌ 1·┐ oder
┌ 2 ┐ auswählen.
Das Display wechselt in den Sollwertmodus des ausgewählten
Kanals. Das Temperatursymbol (17) blinkt.
2. Die Taste UP oder DOWN drücken, um die gewünschte
Solltemperatur einzustellen:
Kurzes Tippen verstellt den Sollwert um ein Grad.
Permanentes Drücken verstellt den Sollwert im Schnelldurchlauf.
Ca. 2 s nach Loslassen der Einstelltasten erscheint im Display
wieder der Istwert des ausgewählten Kanals.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M 9-18
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
Temperatur mittels Temperaturtasten einstellen
1. Gewünschten Kanal durch Drücken der Taste ┌ 1 ┐ oder ┌ 2 ┐
auswählen.
2. Anzeige von 3 Festtemperaturen im Display für ca. 2 s.
Solange das Temperatursymbol blinkt, kann nun die gewünschte
Temperatur ausgewählt werden.
3. Gewünschte Temperaturtaste ┌ 1 ┐, ┌ 1·2 ┐ oder ┌ 2 ┐ drücken.
Anschließend schaltet das Display automatisch wieder zur
Istwertanzeige zurück.
Festtemperaturen einstellen
Der Temperatursollwert kann für jeden Kanal getrennt durch die
Anwahl von drei voreingestellten Temperaturwerten
(Festtemperaturen) angewählt werden.
Werksseitige Einstellungen:
┌ 1 ┐ = 150 °C (300 °F), ┌ 1·2 ┐ = 350 °C (662 °F),
┌ 2 ┐ = 380 °C (716 °F)
Diese Werte können individuell geändert werden.
1. Gewünschten Kanal durch Drücken der Taste ┌ 1 ┐ oder ┌ 2 ┐
auswählen.
Die drei Festtemperaturen werden für ca. 2 s im Display
angezeigt.
Die Tasten unter dem Display dienen nun als Temperaturtasten.
2. Die Taste UP oder DOWN drücken um die gewünschte
Solltemperatur einzustellen:
- Kurzes Tippen verstellt den Sollwert um ein Grad
- Permanentes Drücken verstellt den Sollwert im
Schnelldurchlauf.
3. Gewünschte Temperaturtaste ┌ 1 ┐, ┌ 1·2 ┐ oder ┌ 2 ┐ drei
Sekunden lang gedrückt halten um den Sollwert zu speichern.
Hinweis Die Belegung einer Temperaturtaste mit einer niedrigen „Setback“-
Temperatur bietet die Möglichkeit der manuellen
Temperaturabsenkung bei Nichtgebrauch des Lötkolbens.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

10-18 WD 2/ WD 2M
2 s ➾ Menü 1
4 s ➾ Menü 2
1x ➾ ON/OFF
6.3 Löten und Entlöten
ZFühren Sie die Lötarbeiten gemäß der Bedienungsanleitung Ihres
angeschlossenen Lötwerkzeuges durch.
Behandlung der Lötspitzen
−Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare
Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und
Unreinheiten der Lötspitze.
−Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens
darauf, dass die Lötspitze gut verzinnt ist.
−Verwenden Sie keine zu aggressiven Flussmittel.
−Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
−Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
−Wählen Sie die für die Anwendung größtmögliche Lötspitzenform
Daumenregel: ca. so groß wie das Lötpad
−Sorgen Sie für einen großflächigen Wärmeübergang zwischen
Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.
−Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder
verwenden Sie die Weller Funktion zur Temperaturabsenkung bei
Nichtgebrauch
−Benetzen Sie die Spitze, bevor Sie den Lötkolben in die Ablage
legen.
−Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
−Wechseln Sie die Lötspitzen mit dem dazugehörigen Werkzeug.
−Üben Sie keine mechanische Kraft auf die Lötspitze aus.
Hinweis Die Steuergeräte wurden für eine mittlere Lötspitzengröße justiert.
Abweichungen durch Spitzenwechsel oder der Verwendung von
anderen Spitzenformen können entstehen.
7Sonderfunktionen
Die Sonderfunktionen sind in 2 Menüebenen eingeteilt:
−Menü 1 mit Einstellungsmöglichkeiten für
Standby-Temperatur, Temperaturabschaltung (Setback),
Automatische Abschaltzeit (Auto-OFF), Temperatur-Offset,
Window-Funktion, Temperatureinheiten und
Verriegelungsfunktion.
−Menü 2 mit Einstellungsmöglichkeiten für ID Code,
Kalibrierungsfunktion (FCC).
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M 11-18
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
7.1 Sonderfunktionen Menü 1 auswählen
Sonderfunktionen Navigation
STANDBY
EXIT
┌ 1 ┐
┌ 1·2 ┐
┌ 2 ┐
SETBACK
A
UTO OFF
OFFSET
WINDOW
°C/°F
1. Gewünschten Kanal auswählen (siehe 6.1, auf Seite 8)
2. Taste UP und DOWN gleichzeitig gedrückt halten.
Nach 2 s erscheint im Display die Anzeige „– 1 –“.
3. Tasten loslassen.
Die Auswahl der Sonderfunktionen des Menüs 1 ist aktiviert.
Die Einstellungen können nun vorgenommen werden:
-Mit Tasten ┌ 1 ┐, ┌ 1·2 ┐ Menüpunkte auswählen.
-Mit Taste ┌ 2 ┐ Menü wieder verlassen (EXIT).
Zurücksetzen der Sonderfunktionen auf die Werkseinstellungen
1. Taste ┌ 2 ┐ drücken und gedrückt halten.
2. Anschließend die Tasten UP und DOWN gleichzeitig drücken.
Im Display erscheint „FSE“.
Die Lötstation ist nun wieder auf die Werkseinstellungen
zurückgesetzt.
Standby-Temperatur einstellen
Nach einer Temperaturabschaltung wird automatisch die Standby-
Temperatur eingestellt. Die Isttemperatur wird blinkend angezeigt.
Im Display erscheint „STANDBY“.
1. Menüpunkt STANDBY im Menü 1 auswählen.
2. Sollwert für Standby-Temperatur mit Taste UP oder DOWN
einstellen.
3. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten
Menüpunkt wechseln.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

12-18 WD 2/ WD 2M
Temperaturabschaltung (SETBACK) einstellen
Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur nach
Ablauf der eingestellten Setback-Zeit auf Standby-Temperatur
abgesenkt. Der Setbackzustand wird durch eine blinkende
Istwertanzeige angezeigt und im Display wird „STANDBY“
angezeigt. Drücken der Taste UP oder DOWN beendet diesen
Setbackzustand. Werkzeugabhängig deaktiviert der Fingerschalter
oder die Schaltablage den Setback-Zustand.
Folgende Setback-Einstellungen sind möglich:
−„0 min“: Setback OFF (Werkseinstellung)
−„ON“: Setback ON (mit Schaltablage wird nach dem Ablegen des
Lötkolbens sofort auf Standby-Temperatur heruntergeregelt).
−„1-99 min“: Setback ON (individuell einstellbare Setback-Zeit)
1. Menüpunkt SETBACK im Menü 1 auswählen.
2. Setback-Wert mit Taste UP oder DOWN einstellen.
3. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten
Menüpunkt wechseln.
Hinweis Bei Lötarbeiten mit geringem Wärmebedarf kann die
Zuverlässigkeit der Setbackfunktion beeinträchtigt sein..
Automatische Abschaltzeit (AUTO-OFF) einstellen
Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der
AUTO-OFF-Zeit die Heizung des Lötwerkzeuges abgeschaltet.
Die Temperaturabschaltung wird unabhängig von der eingestellten
Setback-Funktion ausgeführt. Die Isttemperatur wird blinkend
angezeigt und dient als Restwärmeanzeige. Im Display erscheint
„OFF“. Unterhalb von 50 °C (150 °F) erscheint ein blinkender Strich
im Display.
Folgende AUTO-OFF-Zeit-Einstellungen sind möglich:
−„0 min“: AUTO-OFF-Funktion ist ausgeschaltet.
− „1-999 min“: AUTO-OFF-Zeit, individuell einstellbar.
1. Menüpunkt OFF im Menü 1 auswählen.
2. AUTO-OFF-Zeitsollwert mit Taste UP oder DOWN einstellen.
3. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten
Menüpunkt wechseln.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M 13-18
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
Temperaturverhalten bei unterschiedlichen Einstellungen der
SETBACK- und AUTO OFF-Funktionen
Einstellungen Temperaturverhalten ohne Schaltablage
SETBACK
Time [1-99 min]
OFF Time
[1-999 min]
0 0 Lötwerkzeug bleibt auf der eingestellten Löttemperatur.
ON
0 Time Lötwerkzeug wird bei Nichtgebrauch1) nach Ablauf der OFF-Zeit
abgeschaltet.
ON
Time 0 Lötwerkzeug wird bei Nichtgebrauch1) nach Ablauf der SETBACK-
Zeit auf die STANDBY-Temperatu
r
2) heruntergeregelt.
Time Time
Lötwerkzeug wird bei Nichtgebrauch1) nach Ablauf der SETBACK-
Zeit auf die STANDBY-Temperatur2) heruntergeregelt und wird nach
A
blauf der OFF-Zeit abgeschaltet.
Temperaturverhalten mit Schaltablage
0 0 Lötwerkzeug wird in der Ablage3) abgeschaltet.
ON 0 Lötwerkzeug wird in der Ablage3) auf die STANDBY-Temperatur2)
heruntergeregelt.
0 Time Lötwerkzeug wird in der Ablage3) nach Ablauf der OFF-Zeit
abgeschaltet.
ON Time Lötwerkzeug wird in der Ablage3) auf die STANDBY-Temperatur2)
heruntergeregelt und wird nach Ablauf der OFF-Zeit abgeschaltet.
Time 0 Lötwerkzeug wird in der Ablage3) nach der SETBACK-Zeit auf die
STANDBY-Temperatu
r
2) heruntergeregelt.
Time Time
Lötwerkzeug wird in der Ablage3) nach Ablauf der SETBACK-Zeit
auf die STANDBY-Temperatur2) heruntergeregelt, und nach Ablauf
der OFF-Zeit abgeschaltet.
1) Nichtgebrauch = kein Drücken der UP/DOWN-Tasten und kein Temperaturabfall > 3 °C.
2) STANDBY-Temperatur muss unter der eingestellten Solltemperatur liegen, sonst ist die SETBACK-
Funktion inaktiv.
3) Wenn eine Schaltablage angeschlossen ist, bleibt das Lötwerkzeug außerhalb der Ablage immer
auf der eingestellten Solltemperatur.
Die Ablagefunktion wird nach dem ersten Ablegen des Lötwerkzeugs aktiviert
Hinweis Reset von STANDBY- und OFF-Modus:
−Ohne Schaltablage durch Drücken der UP- oder DOWN-Taste.
−Mit Schaltablage durch Entnehmen des Lötwerkzeugs aus der
A
blage.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

14-18 WD 2/ WD 2M

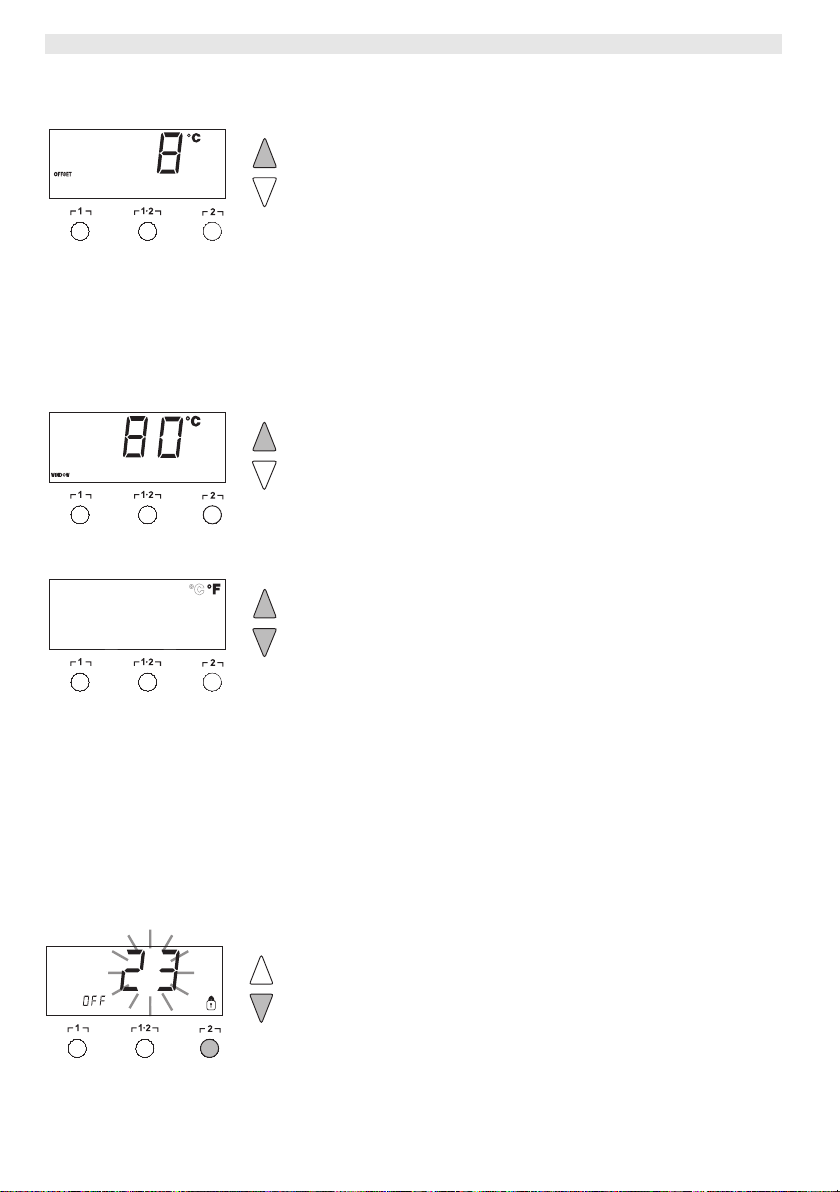

Temperatur-Offset einstellen
Die reale Lötspitzentemperatur kann durch Eingabe eines
Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden.
1. Menüpunkt OFFSET im Menü 1 auswählen.
2. Auto-OFFSET-Temperaturwert mit Taste UP oder DOWN
einstellen.
3. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten
Menüpunkt wechseln.
Window-Funktion einstellen
Ausgehend von einer eingestellten, verriegelten Temperatur, kann
mit Hilfe der WINDOW-Funktion ein Temperaturfenster von ± 99 °C
(± 180 °F) eingestellt werden.
Hinweis Um die WINDOW-Funktion nutzen zu können, muss die Lötstation
im verriegelten Zustand (siehe „Verriegelungsfunktion ein-
/ausschalten“) sein.
1. Menüpunkt WINDOW im Menü 1 auswählen.
2. WINDOW-Temperaturwert mit Taste UP oder DOWN einstellen.
3. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten
Menüpunkt wechseln.
Temperatureinheit umstellen
Umschalten der Temperatureinheit von °C in °F oder umgekehrt.
1. Menüpunkt °C / °F im Menü 1 auswählen.
2. Temperatureinheit mit Taste UP oder DOWN einstellen.
3. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten
Menüpunkt wechseln.
Verriegelungsfunktion ein-/ausschalten
Nach Einschalten der Verriegelung sind an der Lötstation nur noch
die Temperaturtasten ┌ 1 ┐, ┌ 1·2 ┐ und ┌ 2 ┐ bedienbar. Alle
anderen Einstellungen können bis zur Entriegelung nicht mehr
verstellt werden.
Lötstation verriegeln:
1. Menüpunkt LOCK im Menü 1 auswählen.
Im Display wird „OFF“ angezeigt. Das Schlüsselsymbol blinkt.
Hinweis Drücken der Tasten ┌ 1 ┐ oder ┌ 1·2 ┐ während „OFF“ angezeigt
wird, führt zum Verlassen des Menüpunktes ohne abgespeicherten
Verriegelungscode.
2. 3-stelligen Verriegelungscode mit Taste UP oder DOWN
einstellen.
3. Taste ┌ 2 ┐ 5 s lang drücken.
Der Code wird gespeichert. Das Schlüsselsymbol wird angezeigt.
Die Station ist nun verriegelt. Die Anzeige wechselt in das
Hauptmenü.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M 15-18
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
Lötstation entriegeln:
1. Menüpunkt LOCK im Menü 1 auswählen.
Im Display wird „ON“ angezeigt. Das Schlüsselsymbol wird
angezeigt.
2. 3-stelligen Verriegelungscode mit Taste UP oder DOWN
eingeben.
3. Taste ┌ 2 ┐ drücken.
Die Station ist nun entriegelt. Die Anzeige wechselt in das
Hauptmenü.
Hinweis Das Entriegeln der Lötstation ist auch mit Hilfe einer Dekodierliste
oder dem Reset-Stecker möglich.

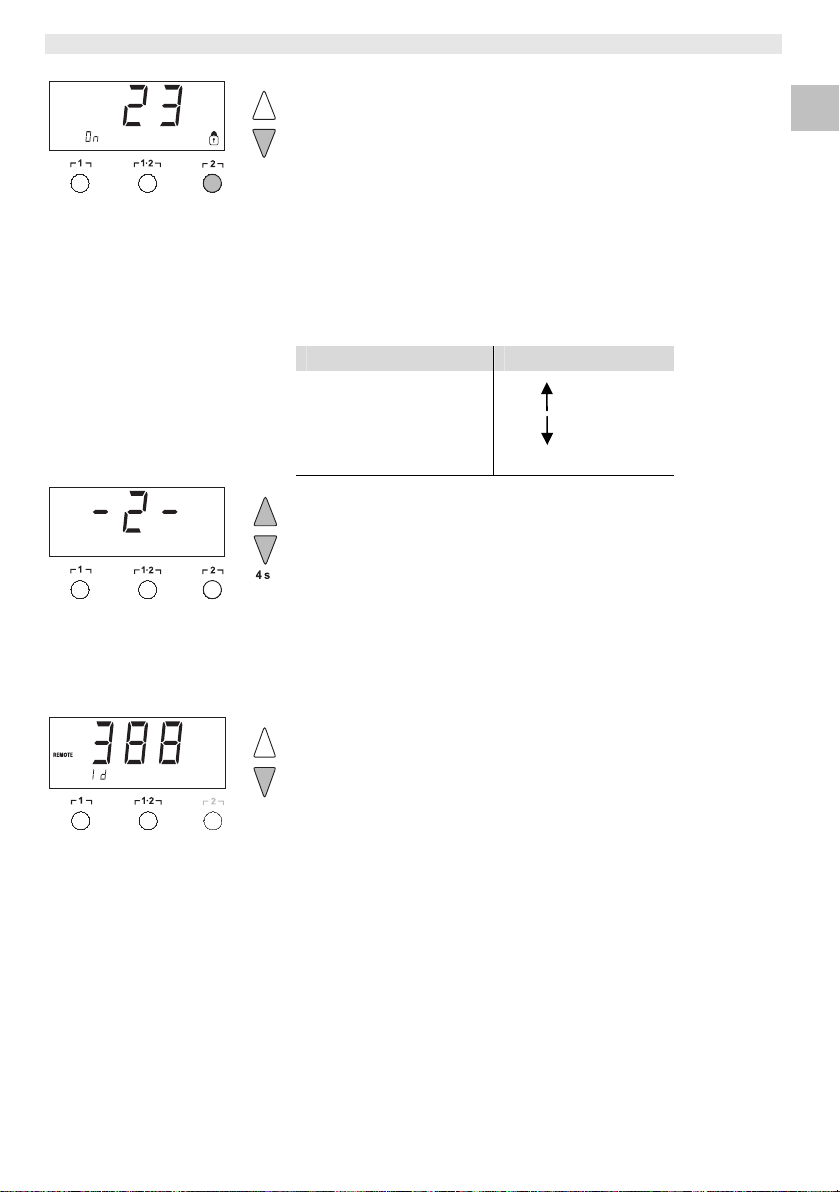

7.2 Sonderfunktionen Menü 2 auswählen
Sonderfunktionen Navigation
ID
EXIT
┌ 1 ┐
┌ 1·2 ┐
┌ 2 ┐
FCC
1. Gewünschten Kanal auswählen (siehe 6.1, auf Seite 8)
2. Tasten UP- und DOWN gleichzeitig gedrückt halten.
Nach 4 s erscheint im Display die Anzeige „– 2 –“.
3. Tasten loslassen.
Die Auswahl der Sonderfunktionen des Menüs 2 ist aktiviert.
Die Einstellungen können nun vorgenommen werden.
-Mit Tasten ┌ 1 ┐ und ┌ 1·2 ┐ Menüpunkte auswählen.
-Mit Taste ┌ 2 ┐ Menü wieder verlassen (EXIT).
Stationskennung (ID Code) einstellen
Bei Verwendung der optionalen USB-Schnittstelle können mehrere
WD 2 / WD 2M Lötstationen in vollem Funktionsumfang angesteuert
und fernbedient werden. Jede Station benötigt hierfür eine
Stationskennung (ID Code) um eindeutig identifiziert werden zu
können.
1. Menüpunkt REMOTE ID im Menü 2 auswählen.
2. Mit Taste UP oder DOWN eine ID eingeben
(Mögliche Werte 0 – 999).
3. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten
Menüpunkt wechseln.
Hinweis Taste ┌ 2 ┐ drücken, um den Menüpunkt ohne Veränderungen zu
verlassen (EXIT).
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

16-18 WD 2/ WD 2M

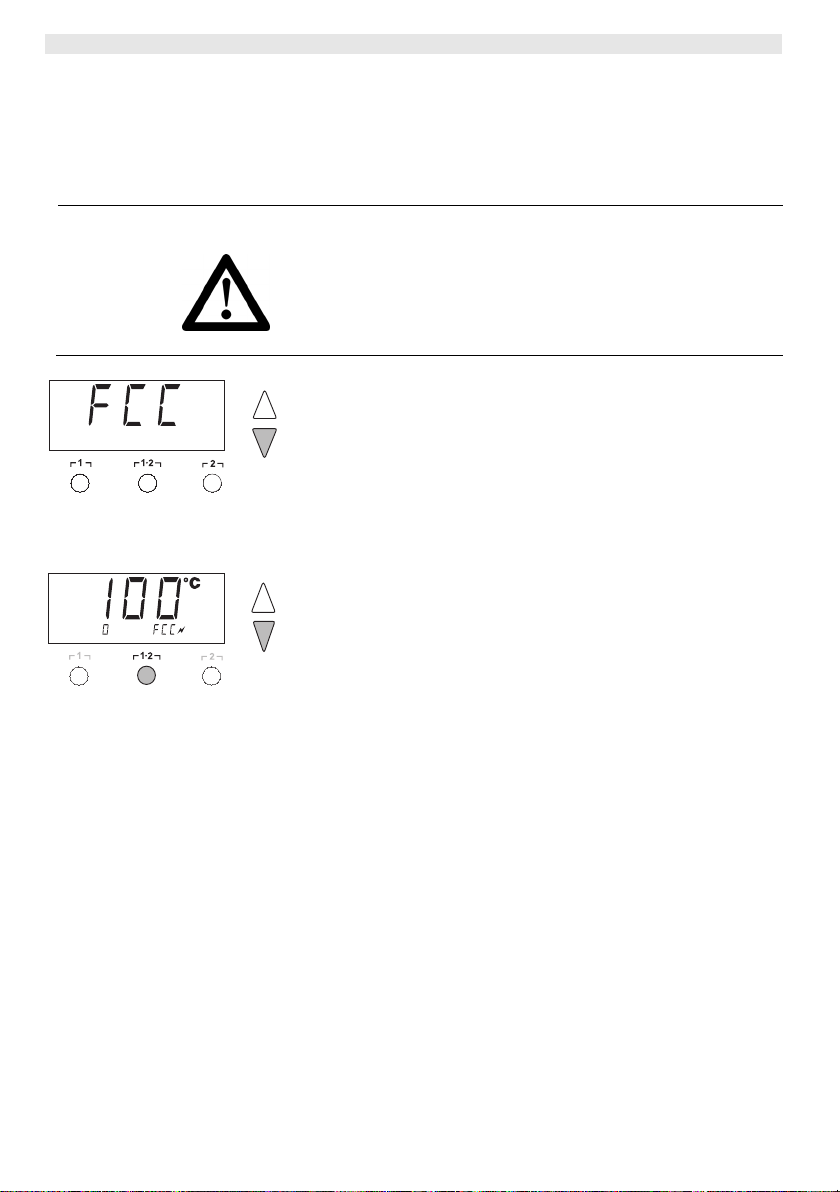

Kalibrierfunktion (Factory Calibration Check) bedienen
Mit der FCC-Funktion können Sie die Temperaturgenauigkeit der
Lötstation überprüfen und eventuelle Abweichungen ausgleichen.
Hierfür muss die Lötspitzentemperatur mit einem externen
Temperaturmessgerät und einer dem Lötwerkzeug zugeordneten
Temperaturmessspitze gemessen werden.
WARNUNG!
Verbrennungsgefahr
Das Lötwerkzeug wird während des Kalibriervorgangs heiß. Es
besteht Verbrennungsgefahr bei Berührung.
ZBerühren Sie nicht das heiße Lötwerkzeug und bringen Sie
keine brennbaren Gegenstände in die Nähe des heißen
Lötwerkzeugs.
Kalibrierung bei 100 °C / 212 °F ändern
1. Temperaturfühler (0,5 mm) des externen Temperaturmessgeräts
in die Temperaturmessspitze einführen.
2. Menüpunkt FCC im Menü 2 auswählen.
3. Taste DOWN drücken.
Kalibrierpunkt 100 °C / 212 °F wird ausgewählt.
Die Lötspitze wird nun auf 100 °C / 212 °F aufgeheizt.
Regelkontrolle blinkt, sobald die Temperatur konstant ist.
4. Angezeigte Temperaturen des Messgerätes mit der Anzeige im
Display vergleichen.
5. Mit Taste UP oder DOWN die Differenz zwischen dem am
externen Messgerät angezeigten Wert und dem an der Station
angezeigten Wert an der Lötstation einstellen.
Maximal möglicher Temperaturabgleich ± 40 °C (± 72 °F).
Beispiel:
Display 100 °C, externes Messgerät 98 °C: Einstellung S 2
Display 100 °C, externes Messgerät 102 °C: Einstellung T 2
Hinweis Taste ┌ 2 ┐ drücken, um den Menüpunkt ohne Veränderungen zu
verlassen (EXIT).
6. Drücken der Taste ┌ 1·2 ┐ (Set), um den Wert zu bestätigen.
Die Temperaturabweichung ist nun auf 0 zurückgesetzt. Die
Kalibrierung bei 100 °C / 212 °F ist nun abgeschlossen.
7. Mit Taste ┌ 2 ┐ das Menü 2 verlassen.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

WD 2 / WD 2M 17-18
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
Kalibrierung bei 450 °C / 850 °F ändern
1. Temperaturfühler (0,5 mm) des externen Temperaturmessgeräts
in die Temperaturmessspitze einführen.
2. Menüpunkt FCC im Menü 2 auswählen.
3. Taste UP drücken.
Kalibrierpunkt 450 °C / 850 °F wird ausgewählt.
Die Lötspitze wird nun auf 450 °C / 850 °F aufgeheizt.
Die Regelkontrolle blinkt, sobald die Temperatur konstant ist.
4. Angezeigte Temperaturen des Messgerätes mit der Anzeige im
Display vergleichen.
5. Mit Taste UP oder DOWN die Differenz zwischen dem am
externen Messgerät angezeigten Wert und dem an der Station
angezeigten Wert an der Lötstation einstellen.
Maximal möglicher Temperaturabgleich ± 40 °C (± 72 °F).
Beispiel:
Display 450 °C, externes Messgerät 448 °C: Einstellung S 2
Display 450 °C, externes Messgerät 452 °C: Einstellung T 2
Hinweis Taste ┌ 2 ┐ drücken, um den Menüpunkt ohne Veränderungen zu
verlassen (EXIT).
6. Drücken der Taste ┌ 1·2 ┐ (Set), um den Wert zu bestätigen.
Die Temperaturabweichung ist nun auf 0 zurückgesetzt. Die
Kalibrierung bei 450 °C / 850 °F ist nun abgeschlossen.
7. Mit Taste ┌ 2 ┐ das Menü 2 verlassen.
Kalibrierung auf Werkseinstellungen zurücksetzen
1. Menüpunkt FCC im Menü 2 auswählen.
2. Taste ┌ 2 ┐ gedrückt halten.
3. Anschließend Tasten UP und DOWN gleichzeitig drücken.
Im Display erscheint „FSE“ (Factory Setting Enabled).
Die Lötstation ist nun wieder auf die Werkskalibrierung
zurückgesetzt.
4. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten
Menüpunkt wechseln.
Einstellen der Regelcharakteristik für WP 120
Mit der HI / LO CONTROL-Funktion kann die werkseitig auf HI
eingestellte Regelcharakteristik für WP 120 eingestellt werden:
1. Menüpunkt HI / LO im Menü 2 auswählen.
2. Status mit Taste UP (HI) oder DOWN (LO) einstellen.
8WD 2 / WD 2M pflegen und warten
Der Übergang zwischen Heizkörper / Sensor und der Lötspitze darf
nicht durch Schmutz, Fremdkörper oder Beschädigungen
beeinträchtigt werden, da dies die Genauigkeit der
Temperaturregelung beeinträchtigt.

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

18-18 WD 2/ WD 2M
9Fehlermeldungen und Fehlerbehebung
Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
Anzeige „- - -“ −Werkzeug wurde nicht
erkannt
−Werkzeug defekt
−Anschluss des Werkzeugs am
Gerät überprüfen
−Angeschlossenes Werkzeug
überprüfen
Anzeige "tip" Lötspitze des Microtools nicht
richtig eingesteckt oder defekt
−Lötspitze erneut einstecken
−Defekte Lötspitze tauschen
Keine Displayfunktion (Display
aus)
keine Netzspannung vorhanden −Netzschalter einschalten
−Netzspannung überprüfen
−Gerätesicherung überprüfen
10 Zubehör
T005 29 181 99 WP 80 Lötkolbenset
T005 29 178 99 WSP 80 Lötkolbenset
T005 29 189 99 WSP 150 Lötkolbenset
T005 29 179 99 WMP Lötkolbenset
T005 29 188 99 LR 82 Lötkolbenset
T005 33 131 99 MPR 80 Lötkolbenset
T005 29 190 99 WMRP Lötkolbenset
T005 13 173 99 WMRT Entlötset
T005 33 133 99 WTA 50 Entlötset
T005 27 028 99 WHP 80 Vorheizplatte (nur für WD 2M)
T005 31 185 99 USB Erweiterungsmodul
T005 15 156 99 Lötkolbenablage für WMRP
T005 15 146 99 Sicherheitsablage mit „Stop & Go“- Funktion für
WMRT (nur für WD 2M)
T005 15 161 99 WDH 10T Sicherheitsablage mit „Stop & Go“-
Funktion für WP80/WSP 80
T005 15 162 99 WDH 20T Sicherheitsablage mit „Stop & Go“-
Funktion für WMP
T005 87 597 28 Reset Stecker °C
T005 87 597 27 Reset Stecker °F
Weiteres Zubehör entnehmen Sie bitte den Betriebsanleitungen der
einzelnen Lötkolbensets.
11 Entsorgung
Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte
gemäß den Vorschriften Ihres Landes.
12 Garantie
Die Mängelansprüche des Käufers verjähren in einem Jahr ab
Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des
Käufers nach §§ 478, 479 BGB. Aus einer von uns abgegebenen
Garantie haften wir nur, wenn die Beschaffenheits- oder
Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des
Begriffs „Garantie“ abgegeben worden ist. Technische Änderungen
vorbehalten! Die aktualisierten Betriebsanleitungen finden Sie unter
www.weller-tools.com.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

EN
FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
WD 2 /
WD 2 M
Operating Instructions
DE
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com
