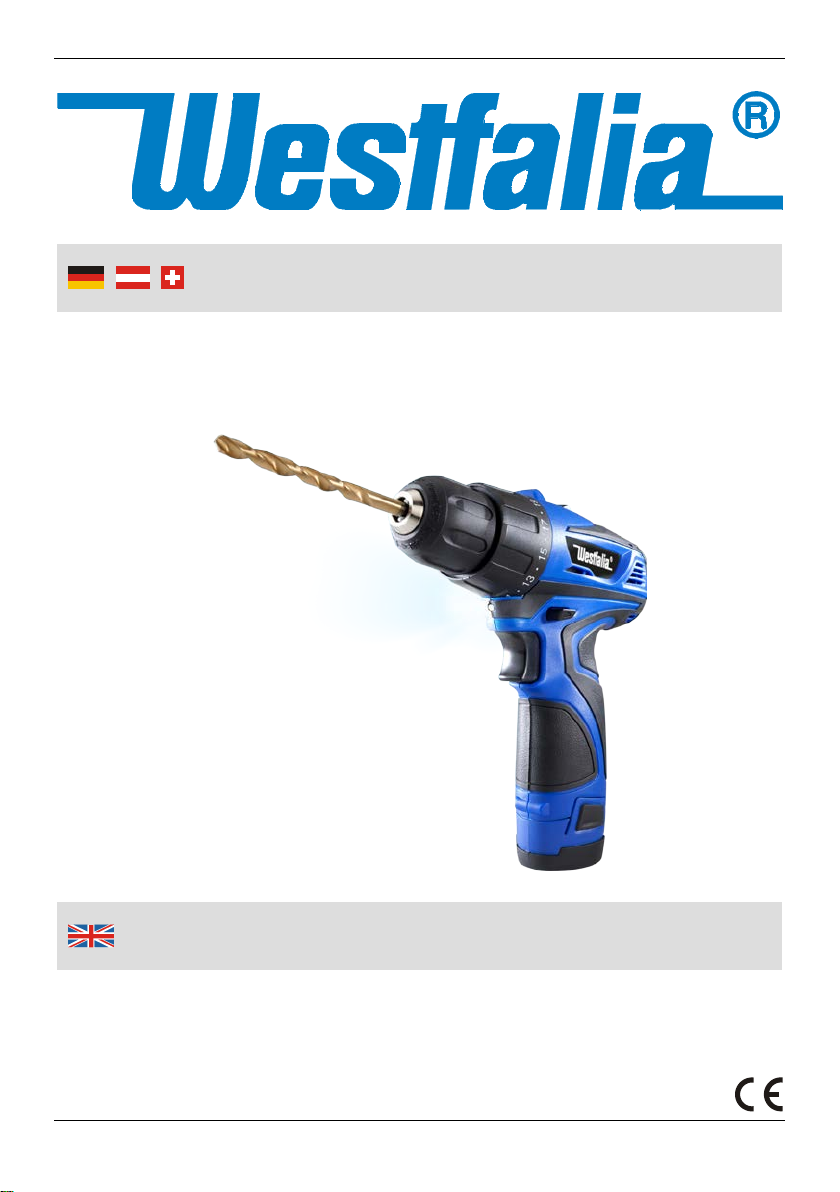

Westfalia 85 95 45 User manual

10,8 V Li-Ionen Akkuschrauber
Artikel Nr. 85 95 45
10.8 V Li-Ion Cordless Screwdriver
Article No. 85 95 45
Originalbetriebsanleitung
Original Instructions

II
Instruction manuals provide valuable hints for using your new
device. They enable you to use all functions, and they help you
avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzule
sen und bewahren Sie diese für späteres
Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

III
Übersicht | Overview
2
3
6
7
8
5
4
1
9

IV
1 Bohrfutter Drill Chuck
2 Drehmomenteinstellung Torque Setting Ring
3 Gangschalter Gear Selector
4 Arbeits-LED Work LED
5 EIN/AUS-Schalter ON/OFF Trigger
6 Drehrichtungsumschalter Rotating Direction Button
7 Entriegelungslasche Battery Release Clip
8 Akku Battery
9 Schnellladegerät Quick Charger
Übersicht | Overview

1
Safety Notes................................................................................Page 3
Charging the Battery....................................................................Page 9
Inserting and Removing the Battery.............................................Page 9
ON/OFF Trigger...........................................................................Page 9
Inserting the Tool Bits..................................................................Page 10
Selecting the Gear.......................................................................Page 10
Working LED...............................................................................Page 10
Adjusting the Torque ...................................................................Page 10
Battery Disposal ..........................................................................Page 11
Maintenance and Cleaning..........................................................Page 11
Technical Data ............................................................................Page 12
Sicherheitshinweise.....................................................................Seite 2
Laden des Akkus.........................................................................Seite 6
Einsetzen und Entnehmen des Akkus .........................................Seite 6
EIN/AUS-Schalter........................................................................Seite 6
Einsetzen von Bohrern und Schraubbits......................................Seite 7
Die Gangwahl..............................................................................Seite 7
Arbeits-LED.................................................................................Seite 7
Einstellen des Drehmomentes.....................................................Seite 7
Entsorgen defekter Akkus............................................................Seite 8
Wartung und Reinigung...............................................................Seite 8
Technische Daten........................................................................Seite 12
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Setzen Sie das Ladegerät nur am 230 V Stromnetz ein. Laden Sie
den Akku der Maschine nur mit dem mitgelieferten Ladegerät.
Bei Arbeiten an Wänden, Decken, Böden o. ä. vergewissern Sie
sich, dass der Arbeitsbereich vorher stromlos geschaltet wurde!
Untersuchen Sie den Bereich vor dem Bohren nach Leitungen
(Wasser-, Gas- und Stromleitungen). Verwenden Sie dazu geeigne-
te Hilfsmittel wie Metall- oder Leitungssuchgeräte.
Schützen Sie Akku und Ladegerät vor Feuchtigkeit. Betreiben Sie
das Ladegerät nicht im Freien.
Ziehen Sie bei Nichtbenutzung des Ladegerätes, vor der Reinigung
und Wartung den Netzstecker aus der Steckdose.
Behandeln Sie den Akku mit Umsicht, lassen Sie ihn nicht fallen und
setzen Sie ihn weder Druck, anderen mechanischen Belastungen
oder extremer Hitze und Kälte aus.
Öffnen und reparieren Sie Akku und Ladegerät nicht. Im Falle eines
Defektes lassen Sie Reparaturen nur von einem Elektrofachmann
durchführen oder wenden Sie sich an unseren Kundenservice.
Laden, betreiben und lagern Sie den Akku nur bei Umgebungstem-
peraturen zwischen 10º C und 40º C.
Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe
ausgelegt.
Achtung Unfallgefahr! Schließen Sie den Akku nicht kurz, setzen Sie
ihn niemals Nässe aus und bewahren Sie ihn nicht zusammen mit
Metallgegenständen auf, die die Kontakte kurzschließen könnten.
Der Akku könnte sich stark erhitzen, brennen oder explodieren.
Beachten Sie bitte zur Vermeidung von Fehlfunktio-
nen, Schäden und gesundheitlichen Beeinträchtigun-
gen die beigefügten Allgemeinen Sicherheitshinweise
sowie folgende Hinweise:
Batterien gehören nicht in den Hausmüll.
Sie können sie kostenlos an uns zurück-
senden oder bei örtlichen Geschäften oder
Batteriesammelstellen abgeben.

3
Safety Notes
Only plug the battery charger to 230 V mains power. Recharge the
battery only with the provided charger.
Before starting any work on walls, floors or similar, make sure that
all power lines in the work area are switched off at the main switch-
board. Inspect the proposed drill hole location for any utility lines
(e.g. water, gas, power) before drilling. Use a suitable device such
as a metal or electricity line detecting device.
Protect battery and battery charger from humidity. Do not operate
the battery charger outdoors.
When not in use and before cleaning and servicing, disconnect the
battery charger from the power supply.
Take special care of the battery. Avoid dropping it onto any hard
surface and do not subject it to pressure or any other form of me-
chanical stress. Keep the battery away from extreme heat and cold.
Do not open or attempt to repair the battery or the battery charger. If
any parts are damaged have them repaired by a qualified technician
or contact our customer service.
Only charge, operate and store the battery at an ambient tempera-
ture between 10º C and 40º C.
The unit is designed for operation in altitudes of up to 2000 m above
sea level.
Important Danger! Never short-circuit the battery or expose it to
moisture. Do not store it together with any metal parts which could
short-circuit the contacts. The battery could overheat, start burning
or explode.
Please note the included General Safety Notes and the
following safety notes to avoid malfunctions, damage or
physical injury:
Batteries do not belong in the household
garbage.
For battery disposal please check with your
local council.

4
Consignes de sécurité
Ne pas exposer le chargeur à l'alimentation 230 V seul. Chargez la
batterie de la machine uniquement avec le chargeur fourni.
Lorsque vous travaillez sur les murs, plafonds, planchers, etc.
assurez-vous que la zone de travail a déjà été éteint! Inspectez la
zone avant de percer pour les pipelines (lignes d'eau, de gaz et
d'électricité). Utilisation d'un dispositif approprié tel que du métal ou
du tuyau de localisation.
Protéger la batterie et le chargeur contre l'humidité. Utilisez le
chargeur de l'intérieur.
Débranchez le chargeur lorsqu'il n'est pas utilisé, avant le nettoyage
et l'entretien de la fiche d'alimentation de la prise.
Manipuler la batterie avec soin, le laisser tomber et de le libérer de
la pression, le stress mécanique ou autre de la chaleur et au froid
extrêmes.
Ne pas ouverte et la réparation de la batterie et le chargeur. Dans le
cas d'un défaut, vous ne pouvez effectuer les réparations par un
électricien agréé ou l'envoyer à l'un de nos service à la clientèle.
Charger, utiliser et stocker la batterie à une température ambiante
entre 10° C et 40° C.
L'appareil est conçu pour une utilisation jusqu'à 2000 m au dessus
du niveau de la mer.
Attention! Ne pas connecter la batterie une fois que vous l'exposer à
l'humidité et le garder avec des objets métalliques, ce qui peut court-
circuiter les contacts. La batterie peut devenir extrêmement chaud,
le feu ou exploser conseillé.
Afin d’éviter un mauvais fonctionnement, des dommages,
des effets néfastes sur la santé, veuillez respecter les
instr
uctions suivantes et les consignes générales de
sécurité ci-joint:
Batteries n'appartiennent pas à la
poubelle.
Vous pouvez le charger de nouveau à nous
Envoyer ou livrer dans les magasins locaux
ou des points de collecte des piles.

5
Informazioni sulla sicurezza
Non esporre il caricabatteria alla rete una sola alimentazione 230 V.
Caricare la batteria della macchina solo con il caricabatterie in
dotazione.
Quando si lavora su pareti, soffitti, pavimenti, ecc. assicurarsi che
l'area di lavoro è stato precedentemente spento! Ispezionare la zona
prima di perforazione per condutture (linee d'acqua, gas ed energia).
Utilizzare strumenti adeguati per simile al metallo o rivelatori di linea.
Proteggere batteria e contro l'umidità. Utilizzare il caricatore.
Scollegare il caricabatterie quando non in uso, prima della pulizia e
la manutenzione della spina di alimentazione dalla presa.
Gestire la batteria con cura, lui cadere e lo liberò di pressione, stress
meccanici o altri processi calore e freddo.
Apertura e la riparazione della batteria e caricabatterie. In caso di un
difetto, si può solo effettuare riparazioni da un elettricista autorizzato
o inviarlo ad uno dei nostro servizio clienti.
Ricaricare, utilizzare e conservare la batteria a una temperatura
ambiente compresa tra 10º C e 40º C.
Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra del
livello del mare.
Attenzione! Non collegare la batteria una volta che lo espongono a
umidità e tenerlo insieme con oggetti metallici, in grado di
cortocircuitare i contatti. La batteria può diventare estremamente
caldo, il fuoco o esplodere consigliato.
Si prega di seguire le seguenti istruzioni al fine di evitare
malfunzionamenti, danni e problemi alla salute
e le
istruzioni generali di sicurezza allegata:
Le batterie non appartengono nella
spazzatura.
È possibile caricarla di nuovo a noi
inviare o consegnare nei negozi locali o
punti di raccolta delle pile.

6
Benutzung
Laden des Akkus
Laden Sie den Akku vor der ersten Inbetriebnahme. Laden Sie den
Akku erst dann wieder auf, wenn er entladen ist, d.h. wenn die Leistung
deutlich abnimmt. Ansonsten kann der Akku unter Umständen seine
volle Kapazität nicht erreichen. Achtung! Verwenden Sie zum Laden
des Akkus nur das mitgelieferte Schnellladegerät.
1. Stecken Sie den Akku in das Schnellladegerät. Die Betriebskon-
trollanzeige leuchtet jetzt rot auf und zeigt an, dass der Akku gela-
den wird.
2. Beim Laden erwärmen sich Akku und Netzteil leicht. Nach dem
Ladevorgang erlischt die rote Betriebskontrollanzeige und die grüne
Kontrollanzeige leuchtet auf. Somit ist der Akku vollgeladen. Der
Ladevorgang dauert ca. 1 Stunde.
3. Entfernen Sie den Akku und ziehen Sie den Netzstecker aus der
Steckdose.
Einsetzen und Entnehmen des Akkus
1. Setzen Sie den Akku in den Akkuschacht des Akkuschraubers.
Achten Sie beim Einsetzen des Akkus darauf, dass dieser sich leicht
und ohne Widerstand in den Akkuschacht einsetzen lässt. Wenden
Sie keine Gewalt an.
2. Der Akku muss bis zum Anschlag eingesetzt werden und die
Entriegelungslaschen (7) müssen hörbar einrasten. Zur Entnahme
drücken Sie beide Entriegelungslaschen des Akkus und ziehen Sie
ihn heraus.
EIN/AUS-Schalter
1. Zum Einschalten, drücken Sie den EIN/AUS-Schalter (5). Zum
Anhalten lassen Sie den Schalter wieder los. Durch die Betätigung
des Schalters wird die Drehzahl geregelt. Je weiter Sie den Schalter
drücken, desto schneller läuft der Akkuschrauber.
2. Der Drehrichtungsumschalter (6) kann nur bei losgelassenem
EIN/AUS-Schalter betätigt werden. Betätigen Sie den Umschalter,
um zwischen Rechts- und Linkslauf umzuschalten.
In der Mittelposition wird der Hauptschalter blockiert. Benutzen Sie
diese Position, wenn Sie das Gerät ablegen, um unbeabsichtigtes
Anlaufen zu verhindern.

7
Benutzung
Achtung! Der Akkuschrauber muss erst vollkommen zum Stillstand
kommen, bevor Sie die Drehrichtung umschalten. Andernfalls könn-
te das Gerät beschädigt werden.
Einsetzen von Bohrern und Schraubbits
Achtung! Entnehmen Sie vor den Wechsel von Bohrern und Schraub-
bits den Akku, um ungewolltes Einschalten bei der Einrichtung zu
vermeiden.
Der Akkuschrauber ist mit einem Schnellspann-Bohrfutter (1) ausge-
stattet, d.h. Sie benötigen keinen Spannschlüssel. Achten Sie darauf,
dass die Bohrer oder Schraubeinsätze unverkantet festgespannt
werden.
1. Zum Einsetzen von Bohrern oder Schraubbits halten Sie den
unteren Ring des Spannfutters fest und drehen Sie zum Öffnen den
Klemmring gegen den Uhrzeigersinn.
2. Öffnen Sie das Spannfutter so weit, bis Sie das Werkzeug einsetzen
können. Setzen Sie den Bohrerschaft ganz ein. Drehen Sie nun den
Ring im Uhrzeigersinn fest.
Die Gangwahl
Dieser Akkuschrauber besitzt ein Zwei-Gang-Getriebe. Mit dem
Gangschalter (3) können Sie zwischen zwei Gängen wählen.
Benutzen Sie die Einstellung 2 zum Bohren und die Einstellung 1 zum
Schrauben.
Arbeits-LED
Beim Drücken des EIN/AUS-Schalters leuchtet gleichzeitig die Arbeits-
LED (4), um den Bereich, in dem gebohrt oder geschraubt wird, optimal
zu beleuchten.
Einstellen des Drehmoments
Mit der Dehmomenteinstellung (2) können Sie das gewünschte
maximale Drehmoment einstellen.
Achtung! Lassen Sie den Akkuschrauber vor dem Umschalten
unbedingt zum Stillstand kommen.
Die Ziffer 1 auf dem Einstellring zeigt das niedrigste Drehmoment an. In
dieser Einstellung rutscht die Drehmomentkupplung schon bei leichtem

8
Benutzung
Widerstand durch. Je höher die gewählte Ziffer auf dem Einstellring,
desto größer ist das gewählte maximale Drehmoment.
Wenn die Markierung auf das Bohrersymbol auf dem Einstellring zeigt,
ist das höchste Drehmoment eingestellt. In dieser Einstellung kann die
Drehmomentkupplung nicht durchrutschen.
Wählen Sie zum Schrauben ein geringeres Drehmoment. So
vermeiden Sie Beschädigungen des Werkstückes oder der Schraube.
Wählen Sie beim Bohren zu Beginn eine niedrigere Drehzahl, um ein
Abrutschen zu vermeiden, danach ein höheres Drehmoment. Bohren
oder schrauben Sie probeweise auf einem Werkstück und stellen Sie
das gewünschte Drehmoment dementsprechend ein.
Entsorgen defekter Akkus
1. Lassen Sie den Motor des Akkuschraubers so lange laufen bis der
Akku komplett entleert ist. Entfernen Sie den Akku vom Ak-
kuschrauber.
2. Wickeln Sie ein kräftiges Isolierband um die Kontakte des Akkus
oder verstauen Sie den Akku in einem verschließbaren Behälter, um
versehentliches Kurzschließen zu vermeiden.
3. Wenden Sie sich zum Entsorgen von Akkus an Ihre örtliche
Batteriesammelstelle.
Wartung und Reinigung
Entnehmen Sie vor allen Arbeiten am Gerät unbedingt den Akku.
Reinigen Sie ihr Gerät gegebenfalls mit einem feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive
Substanzen enthalten, da diese das Plastikgehäuse angreifen
können. Achten Sie darauf, dass die Lüftungsschlitze immer sauber
und offen bleiben.
Der Akkuschrauber benötigt keinerlei Wartung oder Schmierung.
Der Akku kann bei sorgfältiger Behandlung bis zu 500mal
aufgeladen werden. Mit zunehmenden Alter verringert sich die
Kapazität des Akkus. Unter Artikelnummer 85 95 47 können Sie
einen passenden Ersatz-Akku bei Westfalia bestellen.

9
Operating
Charging the Battery
The rechargeable battery must be charged before the first use. Only
recharge the battery once it is has been fully discharged, i.e. the power
clearly decreases. Otherwise the battery may not achieve its full
capacity. Important! Only use the provided quick charger to charge the
battery.
1. Insert the battery into the quick charger. The power indicator turns
red and indicates that the battery is charged.
2. While charging, the battery and the quick charger become lightly
warm. After charging process the red indicator LED turns off and the
green indicator LED turns on to show that the battery is fully
charged. Charging process takes approx. 1 hour.
3. Remove the battery from the quick charger and unplug from power
mains.
Inserting and Removing the Battery
1. Insert the battery into the slot of the screwdriver. Do not apply force
when inserting the battery into the slot. Iserting can be achieveed
easily and without resistance.
2. The battery must be inserted completely until the battery release
clips (7) on the sides automatically audibly lock into place. To
remove the battery, simultaneously press the battery release clips
and pull out the battery.
ON/OFF Trigger
1. Press the ON/OFF trigger (5) to start the screwdriver. Release the
trigger to switch off the screwdriver. The rotation speed can be
varied by pressing the ON/OFF trigger. The more the trigger is
pressed, the faster the rotation speed will be.
2. The rotating direction button (6) can only be pressed when the
ON/OFF trigger has been released. Use the rotating direction button
to switch between clockwise and counter clockwise rotation. With
the rotation direction button in the central position the trigger is
locked and cannot be pressed. Use this position before you put
down the screwdriver, to avoid unintentional starting.

10
Operating
3. Important! The screwdriver has to come to a complete stop before
the rotating direction button can be used, otherwise the screwdriver
may be damaged.
Inserting the Tool Bits
Important! Always remove the battery before you change the drill or
screw bit to avoid unintentional starting of the screwdriver.
The cordless drill has a keyless drill chuck (1) so no key is required to
lock the tool bit in place. Make sure that the drill or screw bit is not
skewed when it is inserted and the chuck tightened.
1. Before inserting drill or screw bits open the jaws of the chuck by
holding the lower ring of the chuck and turn the locking ring counter
clockwise.
2. Open the chuck until you can insert the tool. Insert the drill/screw bit
all the way in and then, holding the lower ring, turn the locking ring
clockwise to tighten it.
Selecting the Gear
This screwdriver is equipped with a two gear transmission. With the
speed selector (3) on top of the screwdriver you can change the gears.
Use the setting 2 for high speed for drilling, and the lower setting 1 for
driving screws.
Working LED
When pressing the ON/OFF trigger the work LED (4) turns on automat-
ically in order to light up the working area.
Adjusting the Torque
You can control the maximum torque applied to the drill bit with the
torque setting ring (2).
Attention! The torque setting ring should only be operated when the
screwdriver is not running; otherwise the screwdriver may be damaged.
To set the drill to the lowest available torque setting, twist the torque
control ring until the small arrow marking on the drill-housing points to

11
Operating
the “1” printed on the torque control ring. In this position the torque
clutch will slip with light drilling resistance. The higher the number the
arrow points to on the torque control ring, the larger the maximum
torque that can be applied before the torque clutch will slip.
To set the screwdriver to maximum available torque twist the torque
control ring until the arrow points to the drill symbol. In this position
there is no slip in the torque clutch.
Select a lower torque for inserting or removing of screws to avoid
damage the work-piece. Before starting to drill select a lower speed to
avoid the bit slipping away from the desired hole location. Afterwards
select a higher torque. First do a test on an item which is not your final
work-piece and adjust the desired torque accordingly before you start
the actual work.
Battery Disposal
1. Run motor until the battery is completely discharged. Remove the
battery from the screwdriver.
2. Wrap heavy insulating tape around the battery terminals or enclose
in a sealable plastic bag to prevent possible shorting.
3. Dispose of the battery through your local waste removal authority.
Maintenance and Cleaning
Remove the battery before undertaking any cleaning or maintenance
work.
Use only a moist cloth to clean the unit. Do not use aggressive
chemicals which may dissolve plastic parts, or abrasives. Always
keep the ventilation slots clean and free from obstructions.
The screwdriver is maintenance-free.
The battery can be recharged up to 500 times if treated carefully.
However, over time the battery’s performance can deteriorate. If
necessary you can purchase replacement batteries from Westfalia
(Art. 85 95 47).

12
Technische Daten | Technical Data
Drehzahl
0 – 350 min-1
0 – 1050min-1 Speed
Bohrfutter
1 – 10 mm
Chuck
Schalldruck-
pegel LpA = 64,3 dB(A) KpA = 3 dB
Sound Pressure
Level
Schallleistungs-
pegel LWA = 75,3 dB(A) KpA = 3 dB
Sound Power
Level
weicher/harter
Schraubfall 18 Nm / 22 Nm
soft/hard
Screwing Torque
Akku
1,3 Ah
Battery
Nennspannung
10,8 V
Rated Voltage
Schnelllade-
gerät Quick Charger
Eingang
230 V~ 50 Hz
Input
Leistung
30 W
Power
Ausgang
12,6 V
Output
Ladezeit
1 h
Charging Time
Ladestrom
1,5 A
Charging Current
Schutzklasse
II
Protection Class

V
EG-Konformitätserklärung
EC Declaration of Conformity
Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
declare by our own responsibility that the product
10,8 V Li-Ionen Akkuschrauber
10.8 V Li-Ion Cordless Screwdriver
Artikel Nr. 85 95 45
Article No. 85 95 45
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
und deren Änderungen festgelegt sind.
is according to the basic requirements, which are defined in the European Directives and their
amendments.
2011/65/EU
2011/65/EU
Beschränkung der Verwendung bestimmter gefährlicher Stoffe
in Elektro- und Elektronikgeräten (RoHS)
Restriction of the Use of certain hazardous Substances in electrical
and electronic Equipment (RoHS)
2004/30/EU
2004/30/EUC Elektromagnetische Verträglichkeit (EMV) Electromagnetic Compatibility (EMC)
EN 55014-1:2017, EN 55014-2:2015,
EN 61000-3-2:2014, EN 61000-3-3:2013
2006/42/EG
2006/42/EC Maschinen Machinery
EN 60745-1:2009+A11, EN 60745-2-1:2010, EN 60745-2-2:2010,
EN 60335-1:2012+AC+A11+A13, EN 60335-2-29:2004+A2
Hagen, den 26. März 2018
Hagen, 26th of March, 2018
Thomas Klingbeil,
Qualitätsbeauftragter / QA Representative

Gestaltung urheberrechtlich geschützt VI © Westfalia 03/18
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Telefax: (0870) 0 66 41 48
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuung | Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen,
so bedenken Sie bitte, dass viele seiner Komponenten
aus wertvollen Rohstoffen bestehen und wiederverwertet
werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern
führen Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte
zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist
of valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check
with your local council for recycling facilities in your area.
Entsorgung | Disposal
