Westfalia 86 39 50 User manual

3,6 V Akkuschrauber
Artikel Nr. 86 39 50
3.6 V Cordless Screwdriver
Article No. 86 39 50
Bedienungsanleitung
Instruction Manual

II
Dear Customers
Instruction manuals provide valuable hints for using your new
device. They enable you to use all functions, and they help you
avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzule
sen und bewahren Sie diese für späteres
Nachlesen gut auf.
Sehr geehrte Damen und Herren

III

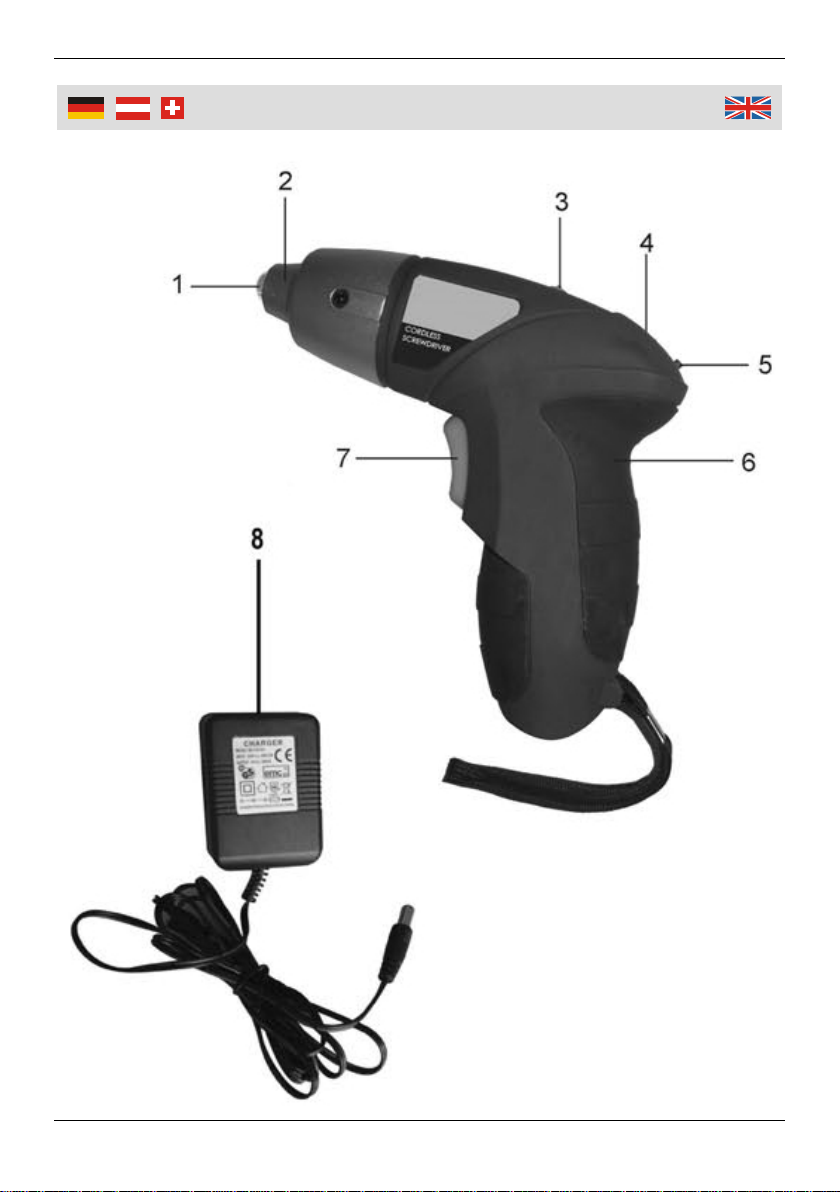

Übersicht | Overview

IV
1 Bitaufnahme Tool Bit Socket
2 Arbeitslicht Work Light
3 Arbeitslicht EIN/AUS
Schalter Work Light ON/OFF Switch
4 Ladezustandsanzeige Charging Level Indicator
5 Knopf der Ladezustand
anzeige Charging Level Indicator Button
6 Ladebuchse Charging Socket
7 Haupt/Rechts/Links
Schalter Main/Forward/Reverse Switch
8 Ladegerät Charger
Übersicht | Overview

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise ........................................................Seite 2
Vor der ersten Benutzung...............................................Seite 6
Laden des Akkus.............................................................Seite 6
Einsetzen der Werkzeuge...............................................Seite 6
Inbetriebnahme und Wahl der Drehrichtung ...................Seite 6
Wartung und Reinigung ..................................................Seite 7
Technische Daten...........................................................Seite 8
Safety Notes ...................................................................Page 3
Before first Use ...............................................................Page 9
Charging the Battery.......................................................Page 9
Inserting the Tools...........................................................Page 9
Operation and Rotating Direction....................................Page 9
Cleaning and Maintenance .............................................Page 9
Technical Data................................................................Page 10

2
Sicherheitshinweise
Setzen Sie das Netzteil nur am 220 V oder 230 V Stromnetz
ein. Laden Sie den Akku der Maschine nur mit dem mitgelie-
ferten Netzteil. Laden Sie keine anderen Geräte mit dem
Netzteil.
Bei Arbeiten an Wänden, Decken, Böden o. ä. vergewissern
Sie sich, dass der Arbeitsbereich vorher stromlos geschaltet
wurde! Untersuchen Sie den Bereich vor dem Bohren nach
Leitungen (Wasser-, Gas- und Stromleitungen). Verwenden
Sie dazu geeignete Hilfsmittel wie Metall- oder Leitungssuch-
geräte.
Betreiben Sie das Netzteil nicht im Freien.
Ziehen Sie bei Nichtbenutzung des Netzteiles den Netzste-
cker aus der Steckdose.
Behandeln Sie den Akkuschrauber mit Umsicht, lassen Sie
ihn nicht fallen und setzen Sie ihn weder Druck, anderen
mechanischen Belastungen oder extremer Hitze und Kälte
aus.
Öffnen und reparieren Sie Akkuschrauber oder das Netzteil
nicht. Im Falle eines Defektes lassen Sie Reparaturen nur von
einem Elektrofachmann durchführen oder schicken Sie es an
unseren Kundenservice ein.
Laden, betreiben und lagern Sie den Akku nur bei Umge-
bungstemperaturen zwischen 10º C und 40º C.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen
folgende Hinweise:
Batterien und Akkus
gehören nicht in
den Hausmüll.
Sie können sie kostenlos an uns zurück-
senden oder bei örtlichen Geschäften oder
Batteriesammelstellen abgeben.

3
Safety Notes
Only plug the battery charger to 230 V mains power. Re-
charge the battery only with the provided charger. Do not
charger other devices with this charger.
Before starting any work on walls, floors or similar, make sure
that all power lines in the work area are switched off at the
main switchboard. Inspect the proposed drill hole location for
any utility lines (e. g. water, gas, power) before drilling. Use a
suitable device such as a metal or electricity line detecting
device.
Do not operate the battery charger outdoors.
When not in use and before cleaning and servicing, discon-
nect the battery charger from the power supply.
Take special care of the screwdriver. Avoid dropping it onto
any hard surface and do not subject it to pressure or any other
form of mechanical stress. Keep the screwdriver away from
extreme heat and cold.
Do not open or attempt to repair the screwdriver or the battery
charger. If any parts are damage have them repaired by a
qualified technician or contact your customer service.
Only charge, operate and store the battery at an ambient
temperature between 10º C and 40º C.
Please note the following safety notes to avoid mal-
functions, damage or physical injury:
Batteries and rechargeable batteries
do not belong in household garbage.
For battery disposal please check with
your local council.

4
Consignes de sécurité
S'il vous plaît noter afin d'éviter des
dysfonctionnements, des dommages et des déficiences
de santé, les informations suivantes:
Régler l'alimentation que pour le 220 V ou 230 V. Chargez la
batterie de la machine avec l'adaptateur secteur inclus. Ne
pas charger d'autres appareils avec l'alimentation.
Lorsque l'on travaille sur les murs, plafonds, planchers, etc.
s'assurer que la zone de travail a été préalablement éteint!
Examiner (conduites d'eau, gaz et électricité) pour la région
avant de tubes de forage. Utiliser des outils appropriés au
métal-like ou les détecteurs de la ligne.
Exploiter le plein air adaptateur secteur.
Débranchez lorsque vous n'utilisez pas l'alimentation de la
prise d'alimentation de la prise.
Traiter le tournevis de la batterie avec soin, le laisser tomber
et de le libérer de la pression, le stress mécanique, ou
d'autres de la chaleur et au froid extrêmes.
Ne pas ouvrir et de réparer l'alimentation ou un tournevis
batterie. Dans le cas d'un défaut, vous ne pouvez effectuer
les réparations par un électricien agréé ou l'envoyer à l'un de
nos service à la clientèle.
Charger, exploiter et stocker la batterie à des températures
ambiantes comprises entre 10° C et 40° C.
Batteries n'appartiennent pas à la
poubelle.
Vous pouvez le charger de nouveau à nous
Envoyer ou livrer dans les magasins locaux
ou des points de collecte des piles.

5
Informazioni sulla sicurezza
Si prega di notare in modo da evitare
malfunzionamenti, danni e problemi di salute, le
seguenti informazioni:
Impostare l'alimentazione solo ai 220 V o 230 V. Caricare la
batteria della macchina con la adattatore AC incluso. Non
ricaricare altri dispositivi con l'alimentazione.
Quando si lavora su pareti, soffitti, pavimenti, etc. assicurarsi
che l'area di lavoro è stato già spento! Esaminare (tubi di
acqua, gas ed elettricità) nella zona prima di tubi di
perforazione. Utilizzare strumenti adeguati per simile al
metallo o rivelatori di linea.
Operare all'aperto adattatore di alimentazione.
Scollegare quando non si usa l'alimentazione la spina dalla
presa.
Trattare il cacciaviti batteria con cura, lui cadere e lo liberò di
pressione, stress meccanico o di altro calore e freddo.
Non aprire e riparare l'alimentazione o un cacciavite della
batteria. In caso di un difetto, si può solo effettuare riparazioni
da un elettricista autorizzato o inviarlo ad uno dei nostro
servizio clienti.
Caricare, gestire e conservare la batteria a temperatura
ambiente tra 10° C e 40° C.
Le batterie non appartengono nella
spazzatura.
È possibile caricarla di nuovo a noi
inviare o consegnare nei negozi locali o
punti di raccolta delle pile.

6
Betrieb
Vor der ersten Benutzung
Nehmen Sie das Gerät aus der Verpackung. Halten Sie die
Verpackungsmaterialien von Kleinkindern fern. Es besteht
Erstickungsgefahr!
Aufladen des Akkus
Verbinden Sie das Ladekabel mit der Ladebuchse (6) und das
Ladegerät (8) mit einer geeigneten Steckdose. Die rote LED der
Ladezustandsanzeige (4) leuchtet jetzt auf. Vor dem ersten
Gebrauch sollte die Batterie für 3 bis 5 Stunden geladen werden.
Ein Druck auf den Knopf (5) der Ladezustandsanzeige zeigt den
ladezustand an (Siehe unten). Bei vollem Akku leuchten alle
LEDs.
Ladezustandsanzeige
Drücken Sie den Knopf (5) der Ladezustandsanzeige um
jederzeit den Ladezustand des Akkus anzuzeigen. Die Leuchtdi-
oden der Ladezustandsanzeige (4) zeigen den Ladezustand an,
die rote, gelbe und grüne LED zeigen eine volle Ladung, die rote
und die gelbe LED eine teilweise Ladung und die rote LED zeigt
an, dass der Akku aufgeladen werden sollte.
Einsetzen der Werkzeuge
Das Gerät ist mit einer Bitaufnahme ausgestattet. Setzen Sie den
beiliegenden Bitadapter oder den ½“ Adapter ein, um entweder
die beiliegenden Werkzeugbits oder ½“ Nüsse zu verwenden.
Achten Sie bitte bei der Wahl der Bits darauf, dass die Bits und
die Schrauben zusammenpassen. Mangelnder Kraftschluss
würde sehr schnell die Schraube und den Bit zerstören.
Inbetriebnahme und Wahl der Drehrichtung
Der EIN/AUS-Schalter (7) ist gleichzeitig Wahlschalter für die
Drehrichtung. Drücken Sie für den Linkslauf den oberen Teil des
Schalters und für den Rechtslauf den unteren Teil des Schalters.

7
Betrieb
Wartung und Reinigung
Der Akkuschrauber bedarf keiner Wartung und enthält keine
durch Sie reparierenden Teile.
Reinigen Sie den Akkuschrauber nicht mit Wasser oder anderen
Flüssigkeiten. Verwenden Sie höchstens ein leicht feuchtes
weiches Tuch.

8
Technische Daten
Akkuschrauber
Spannung
3,6 V
Drehzahl
180 min-1
Akkutyp
1300 mAh Li-Ion
A-bewerteter
Schalldruckpegel
Schallleistungspegel
Bewertete Beschleunigung
Schutzklasse
60,4 dB(A) K = 3 dB
71,4 dB(A) K = 3 dB
0,420 m/s2K = 1,5 m/s2
III
Netzteil
Eingangsspannung
230 V~
Frequenz
Ausgangsspannung
50 Hz
5 V
Ausgangsleistung
9 W
Max. Ladestrom
300 mA
Schutzklasse
II

9
Operation
Before first Use
Remove the screwdriver out of the packaging. Keep packaging
materials out of reach of children. There is risk of suffocation!
Charging the Battery
Plug the charging cable into the charging socket (6) and plug the
charger (8) into a suitable power socket. The red charging level
indicator LED (4) should light up. Before the first use the battery
in the unit must be charged for 3 to 5 hours. Pressing the
charging level indicator button (5) will indicate the charging level.
When the battery is full, all LEDs light up.
Charging Level Indicators
Press the charging level indicator button (5) to indicate the
charging level of the battery at any time. The charging level LEDs
(4) indicate the charging level, the red, yellow and green LED
indicate a full charge, the red and yellow LED a partial charge,
and if only the red LED lights up, you should recharge the
battery.
Inserting the Tools
The unit is equipped with a tool bit socket. Use either the
included tool bit holder or the included ½” adapter to use the
included tool bits or ½” sockets. Please make sure you use the
right bit for each screw. Poor power transfer between screw and
bit will quickly lead to the destruction of the bit and the screw.
Operation and Rotating Direction
The ON/OFF trigger (7) is the rotating direction switch as well.
Press the upper part of the trigger for counter clockwise rotation
and the lower part of the trigger for clockwise rotation.
Cleaning and Maintenance
The unit does not require maintenance and does not contain
parts serviceable by you. Do not use abrasives, water of any
other liquid to clean the unit. Use a moist cloth at the utmost.

10
Technical Data
Cordless Screwdriver
Voltage
3.6 V
Revolution
180 min-1
Battery Type
1300 mAh Li-Ion
A-weighted
Sound Pressure Level
Power Level
Weighted Acceleration
Protection Class
60.4 dB(A) K = 3 dB
71.4 dB(A) K = 3 dB
0.420 m/s2K = 1.5 m/s2
III
Power Supply
Input Voltage
230 V~
Frequency
Output Voltage
50 Hz
5 V
Output Power
9 W
Max. Charging Current
300 mA
Protection Class
II

11
Technical Data
Notizen/Notes

12
Technical Data
Notizen/Notes

V
EG-Konformitätserklärung
EC Declaration of Conformity
Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
declare by our own responsibility that the product
3,6 V Akkuschrauber
3.6 V Cordless Screwdriver
Artikel Nr. 86 39 50
Article No. 86 39 50
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und
deren Änderungen festgelegt sind.
is according to the basic requirements, which are defined in the European Directives and their
amendments.
2011/65/EU
2011/65/EU
Beschränkung der Verwendung bestimmter gefährlicher Stoffe in
Elektro- und Elektronikgeräten (RoHS)
Restriction of the Use of certain hazardous Substances in electrical and
electronic Equipment (RoHS)
2014/30/EU
2014/30/EU Elektromagnetische Verträglichkeit (EMV) Electromagnetic Compatibility (EMC)
EN 55014-1:2006+A1+A2, EN 55014-2:1997+A1+A2,
EN 61000-3-2:2014, EN 61000-3-3:2013
2006/42/EG
2006/42/EC Maschinen Machinery
EN 60745-1:2009+A11, EN 60745-2-2:2010,
EN 60335-1:2012+AC+A11, EN 60335-2-29:2004+A2
Hagen, den 17. November 2016
Hagen, 17st of November, 2016
Thomas Klingbeil,
Qualitätsbeauftragter / QA Representative

Gestaltung urheberrechtlich geschützt VI © Westfalia 11/16
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Telefax: (0870) 0 66 41 48
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuung | Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal vo
n diesem Artikel trennen
wollen, so bedenken Sie bitte, dass viele seiner
Komponenten aus wertvollen Rohstoffen bestehen und
wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern
führen Sie ihn bitte Ihrer Sammelstelle für Elektroaltgerä-
te zu.
Dear Customer,
Please help avoiding refuse.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist
of valuable materials, which can be recycled.
Please do not discharge it in the garbage bin, but check
with your local council for recycling facilities in your area.
Entsorgung | Disposal
