Westfalia 86 84 23 User manual

3,6 V Akkuschrauber
Artikel Nr. 86 84 23
3.6 V Cordless Screwdriver
Article No. 86 84 23
Bedienungsanleitung
Instruction Manual

II
Dear Customers
Instruction manuals provide valuable hints for using your
new device. They enable you to use all functions, and they
help you avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep
it for future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständ-
nisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung
in Ruhe durchzulesen und bewahren Sie diese für späteres
Nachlesen gut auf.
Sehr geehrte Damen und Herren

III
Übersicht | Overview
1
2
3
4
5
6
7
3

IV

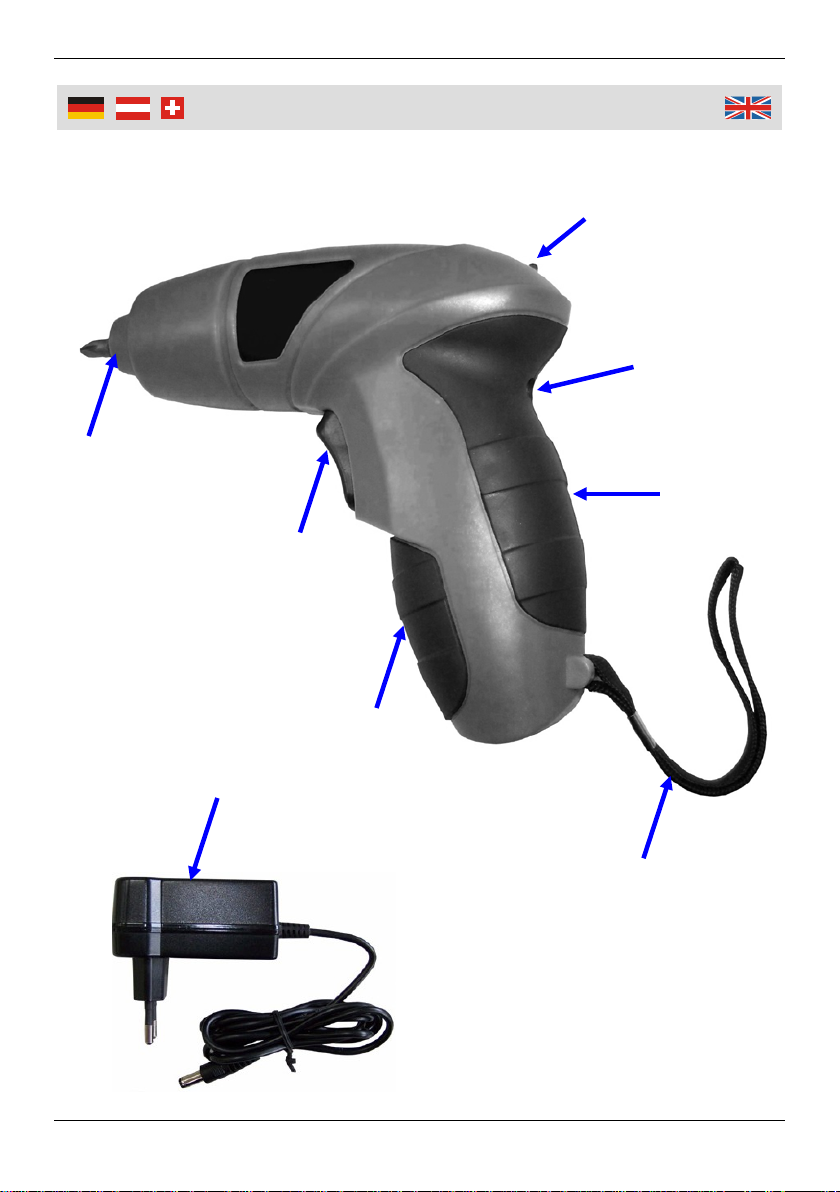

Übersicht | Overview
1 Sechskant Bitaufnahme Hexagonal Chuck
2 EIN/AUS-Schalter
Drehrichtungsschalter ON/OFF-Switch Rotation Direction Switch
3 Gummierter Griff Rubberized Handle
4 Trageriemen Hand Strap
5 Ladebuchse Charging Socket
6 Lade-LED Charging LED
7 Ladegerät Charger

1
Inhaltsverzeichnis
Sicherheitshinweise..................................................Seite 2
Vor der ersten Benutzung ........................................Seite 4
Bestimmungsgemäßer Gebrauch ............................Seite 4
Laden des Akkus......................................................Seite 4
Einsetzen der Bits ....................................................Seite 4
Ein-/Ausschalten und Drehrichtungswechsel...........Seite 5
Wartung und Reinigung............................................Seite 5
Technische Daten ....................................................Seite 6
Table of Contents
Safety Notes.............................................................Page 7
Before first Use.........................................................Page 8
Intended Use............................................................Page 8
Charging the Battery ................................................Page 8
Inserting the Tool Bits...............................................Page 8
Turning ON and OFF / Rotating Direction................Page 10
Cleaning and Storing................................................Page 10
Technical Data..........................................................Page 11

2
Sicherheitshinweise
Der Akkuschrauber ist nur für den privaten Gebrauch
bestimmt. Er ist nicht für den gewerblichen Dauereinsatz
bestimmt.
Verwenden Sie das Werkzeug gemäß dieser Bedie-
nungsanleitung und nur für den bestimmungsgemäßen
Einsatzbereich.
Personen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten dürfen das Gerät nicht benut-
zen, es sei denn, sie werden durch eine Betreuerin/einen
Betreuer beaufsichtigt und unterwiesen.
Richten Sie den Akkuschrauber niemals gegen Perso-
nen, Tiere oder Pflanzen. Richten Sie den Akkuschrau-
ber auch nicht gegen Geräte mit elektronischen Bautei-
len.
Verhindern Sie das Eindringen von Flüssigkeiten in das
Gerät.
Überzeugen Sie sich, dass die Netzspannung mit den
Angaben auf dem Typenschild des Ladegerätes überein-
stimmt.
Das Ladegerät ist nur für dieses Gerät bestimmt. Laden
Sie keine anderen Akkus mit diesem Ladegerät. Laden
Sie den Akku des Akkuschraubers nicht mit anderen
Ladegeräten.
Schützen Sie Akku und Ladegerät vor Feuchtigkeit.
Betreiben Sie das Ladegerät nicht im Freien.
Beachten Sie bitte zur Vermeidung von Fehlfunkti-
onen, Schäden und gesundheitlichen Beeinträchti-
gungen die folgenden Hinweise:

3
Sicherheitshinweise
Ziehen Sie bei Nichtbenutzung des Ladegerätes, sowie
vor der Reinigung und Wartung den Netzstecker aus der
Steckdose.
Setzen Sie das Gerät weder Druck noch anderen
mechanischen Belastungen oder extremer Hitze und
Kälte aus.
Öffnen und reparieren Sie den Akkuschrauber und das
Ladegerät nicht. Im Falle eines Defektes lassen Sie Re-
paraturen nur von einem Elektrofachmann durchführen
oder wenden Sie sich an unseren Kundenservice.
Laden, betreiben und lagern Sie das Gerät nur bei
Umgebungstemperaturen zwischen 10º C und 30º C.
Bei Arbeiten an Wänden, Decken, Böden o. ä. vergewis-
sern Sie sich, dass der Arbeitsbereich vorher stromlos
geschaltet wurde! Untersuchen Sie den Bereich vor der
Arbeit nach Leitungen (Wasser-, Gas- und Stromleitun-
gen). Verwenden Sie dazu geeignete Hilfsmittel wie
Metall- oder Leitungssuchgeräte.
Batterien und Akkus gehören
nicht in den Hausmüll.
Sie können sie kostenlos an uns
zurücksen
den oder bei örtlichen
Geschäften oder Batteriesammelstel-
len abgeben.

4
Benutzung
Vor der ersten Benutzung
Nehmen Sie den Akkuschrauber und alle Zubehörteile
aus der Verpackung.
Überprüfen Sie alle Teile auf evtl. Transportschäden und
benutzen Sie kein beschädigtes Zubehör oder ein be-
schädigtes Werkzeug. Halten Sie die Verpackungsmate-
rialien von Kleinkindern fern. Es besteht Erstickungsge-
fahr!
Bestimmungsgemäßer Gebrauch
Der Akkuschrauber ist bestimmt zum Eindrehen und Lösen
von Schrauben in Holz, Metall, Keramik und Kunststoff.
Laden des Akkus
1. Laden Sie vor dem ersten Gebrauch des Akkuschraubers
den eingebauten Ni-Cd Akku für ca. 11 Stunden vollstän-
dig auf.
2. Verbinden Sie das Netzteil (7) mit der Ladebuchse (5) am
Akkuschrauber und schließen Sie das Netzteil an einer
Steckdose an. Während des Ladens leuchtet die rote
LED (6).
Der Ladevorgang nimmt bei vollständiger Entladung ca.
11 Stunden in Anspruch. Beim Laden erwärmt sich der
Handgriff des Akkuschraubers leicht. Dies ist normal.
Einsetzen der Bits
Setzen Sie die Bits entweder direkt in die magnetische
Sechskant Bitaufnahme (1) ein, oder verwenden Sie einen
optional erhältlichen zusätzlichen Bithalter.
Die Mindestlänge der Bits sollte 25 mm betragen.

5
Benutzung
Ein-/Ausschalten und Drehrichtungswechsel
Mit dem Schalter (2), schalten
Sie den Motor ein und bestim-
men gleichzeitig die Drehrich-
tung.
Drücken Sie den oberen Teil
des Schalters, so dreht sich der
Akkuschrauber gegen den
Uhrzeigersinn (zum Heraus-
drehen von Schrauben).
Drücken Sie den unteren Teil des Schalters, so dreht sich
der Akkuschrauber im Uhrzeigersinn (zum Eindrehen von
Schrauben).
Beim Loslassen des Schalters, bleibt der Schrauber
sofort stehen.
Reinigung und Lagerung
Der Akkuschrauber bedarf keiner Wartung und enthält
keine, durch Sie instandzusetzende Teile. Im Falle von
Fragen oder einer technischen Störung wenden Sie sich
bitte an den Westfalia Kundenservice.
Reinigen Sie den Akkuschrauber nicht mit Wasser oder
anderen Flüssigkeiten. Verwenden Sie höchstens ein
leicht feuchtes und weiches Tuch.
Lagern Sie den Akkuschrauber im Innenbereich an einem
vor Staub, Schmutz und extremen Temperaturen ge-
schützten Ort.

6
Technische Daten
Akkuschrauber
Akku
Ni-Cd 3,6 V
Akku Kapazität
600 mAh
Leerlaufdrehzahl
180 min-1
Gewicht
271 g
Abmessungen
140 x 135 x 45 mm
Ladegerät
Eingangsspannung
230 V~
Ausgangsspannung
5 V
Ladezeit
Ca. 11 Std.
Schutzklasse
II

7
Safety Notes
Only use the cordless screwdriver for domestic purposes.
The tool is not designed for continuous, professional use.
Only use the tool according to this instruction manual and
for the intended use.
Persons with limited physical, sensorial or mental abilities
are not allowed to use the unit, unless they are super-
vised and briefed for their safety by a qualified person.
Never direct the cordless screwdriver towards people,
animals or plants. Do not point the screwdriver towards
equipment containing electronic components.
Do not allow water or any other liquids to enter the unit.
Make sure the voltage corresponds to the type label on
the battery charger.
The battery charger is designed for charging the battery
of the screwdriver only. Do not charge other batteries
with this charger. Do not charge the battery of the screw-
driver with other chargers.
Protect battery and battery charger from humidity. Do not
operate the battery charger outdoors.
When not in use and before cleaning and maintaining,
disconnect the battery charger from power supply.
Do not expose the device to pressure or any other form
of mechanical stress. Protect it from extreme heat and
cold.
Please note the included General Safety Notes and
the following safety
notes to avoid malfunctions,
damage or physical injury:

8
Safety Notes
Do not open or attempt to repair the screwdriver or the
charger. If any parts are damage have them repaired by
a qualified technician or contact your customer service.
Only charge, operate and store the device at an ambient
temperature between 10º C and 30º C.
Before starting any work on walls, floors or similar, make
sure that all power lines in the work area are switched off
at the main switchboard. Inspect the proposed working
location for any utility lines (e. g. water, gas, power) be-
fore working. Use a suitable device such as a metal or
electricity line detecting device.
Batteries do not belong in house-
hold garbage.
For battery disposal, please check
with your local council.

9
Using
Before first Use
Remove the screwdriver and all accessories out of the
packaging.
Check all parts for damage in transit and do not use
damaged accessory or a damaged tool. Keep packaging
materials out of reach of children. There is risk of suffoca-
tion!
Intended Use
The screwdriver is intended for driving in and loosening
screws in wood, metal, ceramic and plastics.
Charging the Battery
1. Before using the screwdriver for the first time, fully
charge the Ni-Cd battery for approx. 11 hours.
2. Connect the power supply adaptor (7) to the charging
socket (5) of the screwdriver and plug the power adaptor
into a wall socket. The red LED (6) shines during charg-
ing.
A completely drained battery will take approx. 11 hours to
charge. During charging, the handle of the screwdriver
becomes warm. This is normal and no reason for con-
cerns.
Inserting the Tool Bits
Tool bits can either be directly inserted into the magnetic
hexagonal chuck (1) of the screwdriver or into a separate bit
holder that is optionally available.
Bits must be at least 25 mm long.

10
Using
Turning ON and OFF and setting the Rotating
Direction
Use the switch (2) to turn on
and off the motor and to set
the rotating direction at the
same time.
Press the upper part of the
switch for counter clockwise
rotation (to unscrew screws).
Press the lower part of the switch for clockwise rotation
(to screw in screws).
Release the switch, the screwdriver immediately stops.
Cleaning and Storing
The screwdriver does not require maintenance and does
not contain parts serviceable by you. In case of a mal-
function please contact the Westfalia customer support
department.
Do not use water or liquids of any kind to clean the
cordless screwdriver. Use only a moist, soft cloth.
Store the cordless screwdriver indoors in a place that is
protected from dust, dirt and extreme temperatures.

11
Technical Data
Screwdriver
Battery
Ni-Cd 3.6 V
Battery Capacity
600 mAh
No Load Speed
180 min-1
Weight
271 g
Dimensions
140 x 135 x 45 mm
Charger
Input
230 V~
Output
5 V
Charging Time
Approx. 11 hours
Protection Class
II

12
Notizen | Notes

13
Consignes de sécurité
L'appareil est destiné à un usage domestique. Il n'est pas
destiné à un usage professionnel.
Utilisez l'appareil en suivant ces instructions et
uniquement pour son usage prévu.
Les personnes ayant des capacités physique,
sensorielles ou mentales limités ne devraient pas utiliser
l'appareil, mais seulement sous le contrôle et après avoir
reçu les instructions de la personne responsable pour la
leur sécurité.
Ne jamais pointer le tournevis contre les personnes, les
animaux ou les plantes. Ne pas pointer contre les
appareils avec composants électroniques.
Ne laissez pas pénétrer des liquides dans l'appareil.
Assurez-vous que la tension du réseau correspond à
celle indiquée sur la plaque signalétique du chargeur.
Le chargeur est conçu uniquement pour cet appareil. Ne
pas recharger les batteries d'autres appareils avec ce
chargeur. Ne pas recharger la batterie de ce tournevis
avec d'autres chargeurs.
Protégez la batterie et le chargeur de l'humidité. Ne pas
utiliser à l'extérieur.
Débranchez le chargeur de la prise électrique lorsqu'il
n'est pas utilisé et avant le nettoyage et l'entretien.
Ne pas exposer l'appareil à des charges de pression ou
mécanique ou à froid ou chaleur extrême.
S'il vous plaît noter afin d'éviter des
dysfonctionnements, des dommages et des effets
néfastes sur la santé les informations suivantes:

14
Consignes de sécurité
Ne pas démonter ou chercher de réparer le tournevis
sans et le chargeur de batterie. En cas de dommage faire
réparer par un électricien qualifié ou contacter notre
service à la clientèle.
Charger, utiliser et déposer l'appareil à la température
ambiante entre 10 °C et 30 °C.
Lorsque vous travaillez sur les murs, plafonds, planchers,
etc., assurez-vous précédemment que dans la zone de
travail il n’y a pas de l’électricité! Inspectez la zone avant
de commencer à travailler sur les possibles lignes / tubes
(eau, gaz et électricité). Utiliser un dispositif approprié tel
qu'un localisateur des tubes et métal.
Batteries n'appartiennent pas à la
poubelle.
Vous pouvez le charger de nouveau
à nous Envoyer ou livrer
dans les
magasins locaux ou des points de
collecte des piles.

15
Informazioni sulla sicurezza
L'apparecchio è destinato esclusivamente ad un uso
domestico. Non è destinato ad un uso professionale.
Utilizzare l’apparecchio seguendo queste istruzioni e
esclusivamente per l’uso previsto.
Persone con limitate capacità fisiche, sensoriali o mentali
non possono utilizzare l'apparecchio, se non sotto il
controllo e dopo aver ricevuto rispettive istruzioni dalla
persona responsabile alla loro sicurezza.
Non puntare mai l’avvitatore contro persone, animali o
piante. Non puntarlo nemmeno contro dispositivi con
componenti elettronici.
Evitare che dei liquidi possano penetrare
nell'apparecchio.
Assicurarsi che la tensione di rete corrisponda alle
specifiche riportate sulla targhetta del carica batterie.
Il carica batterie è progettato solo per quest’apparecchio.
Non ricaricare le batterie di altri apparecchi con questo
carica batterie. Non ricaricare la batteria di questo
avvitatore con altri caricatori.
Proteggere la batteria e il caricatore dall’umidità. Non
utilizzarlo all’aperto.
Scollegare il carica batterie dalla presa elettrica quando
non viene utilizzato e prima della pulizia e della
manutenzione.
Si prega di notare in modo da evitare
malfunzionamenti, danni e
effetti negativi sulla
salute seguenti informazioni:

16
Informazioni sulla sicurezza
Non esporre l’apparecchio a pressione o altri carichi
meccanici o a calore e freddo estremo.
Non smontare e non cercare di riparare l'avvitatore a
batteria e il carica batterie. In caso di danneggiamento
fare riparare da un elettricista qualificato o contattare il
nostro servizio clienti.
Ricaricare, utilizzare e conservare l’apparecchio solo a
temperatura ambiente compresa tra i 10 °C e i
30 °C.
Quando si lavora su pareti, soffitti, pavimenti, ecc.,
assicurarsi precedentemente che nell'area di lavoro non
ci sia presenza elettrica! Ispezionare l'area prima di
incominciare a lavorare su possibili linee/tubi (di acqua,
gas ed elettricità). Utilizzare un dispositivo idoneo come
un localizzatore apposito.
Le batterie non appartengono
nella spazzatura.
È possibile caricarla di nuovo a noi
inviare o consegnare nei negozi
locali o punti di raccolta delle pile.
