Whalen Barkston Lane SPUS-BLDH User manual

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2016-07-14 Rev. 0001-B Factory: RIDHUA
Barkston Lane Desk with Hutch
Model # SPUS-BLDH
ADULT ASSEMBLY REQUIRED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our toll-free customer service number and have your
instructions and parts list ready to provide the model name, part name or factory number:
1-866-942-5362
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
www.whalenfurniture.com
Or e-mail your request to [e-mail]
LOT NUMBER:
DATE PURCHASED: / /

2
MANUFACTURER: Whalen Furniture Manufacturing
CATALOG: Barkston Lane Desk with Hutch (SPUS-BLDH)
MADE IN CHINA
SPECIAL NOTE
Please read the instruction sheets completely before assembly. Examine all packaging
material before discarding carton. Remove any remaining staples from the carton before
discarding. Remove all parts from carton and separate into groups as indicated on part
list. Please ensure all parts are included prior to assembly. Use of power tools to
complete assembly is not recommended.
MAXIMUM RECOMMENDED WEIGHT LOA
DS
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM
WEIGHTS INDICATED. USE WITH LOAD HEAVIER THAN THE MAXIMUM
WEIGHTS INDICATED MAY RESULT IN INSTABILITY, CAUSING POSSIBLE INJURY.
MAXIMUM LOAD 30 lb. (13.6 kg)
MAXIMUM LOAD 200 lb. (90.7 kg)
MAXIMUM LOAD 10 lb. (4.5 kg)
MAXIMUM LOAD 30 lb. (13.6 kg)
MAXIMUM LOAD 50 lb. (22.6 kg)

3
IMPORTANT
Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non-
abrasive surface. You will need the parts identified on page 4 and 5 of this instruction manual.

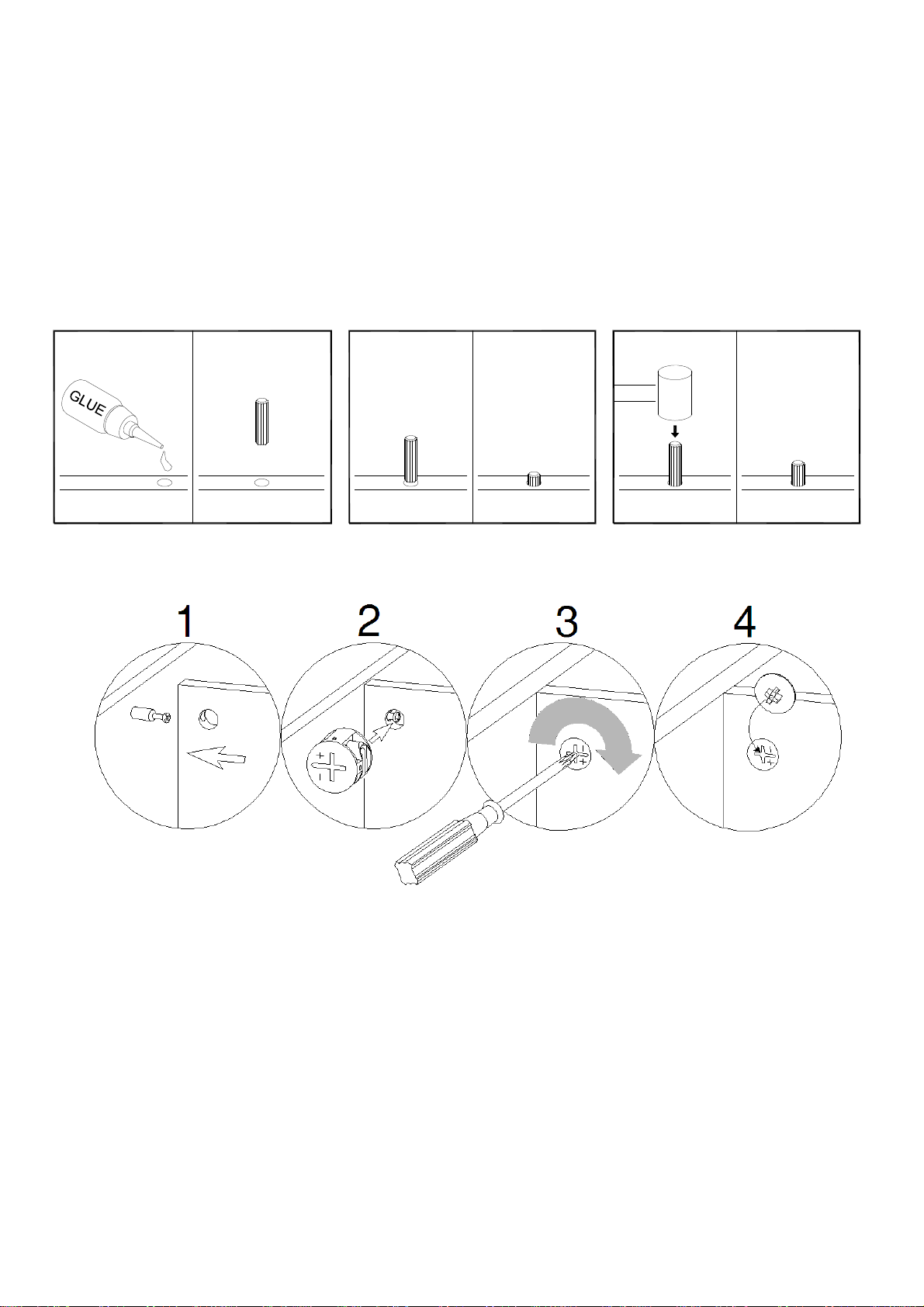

NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED
OFF WITH DAMP CLOTH.
Insert Dowel at least half way by tapping lightly with a rubber mallet IF NECESSARY.
CAM LOCK SYSTEM OPERATION
HOW THE KNOCK DOWN (KD) ASSEMBLY SYSTEM WORKS
1. Screw Cam Bolt into the pre-drilled small holes on panel. Connect both panels together; making
sure Cam Bolt goes into pre-drilled hole on the end of panel with Cam Lock.
2. Insert Cam Lock into pre-drilled large hole on panel. Make sure arrow on Cam Lock is pointed toward
Cam Bolt.
3. Once Cam Bolt is connected inside Cam Lock, take a Phillips screwdriver and tighten Cam Lock clockwise.
4. Plug Cam Cap into the cross slot of the Cam Locks to conceal the cam.
You are now ready to assemble the unit.
XX
FINAL
1 2 43

4

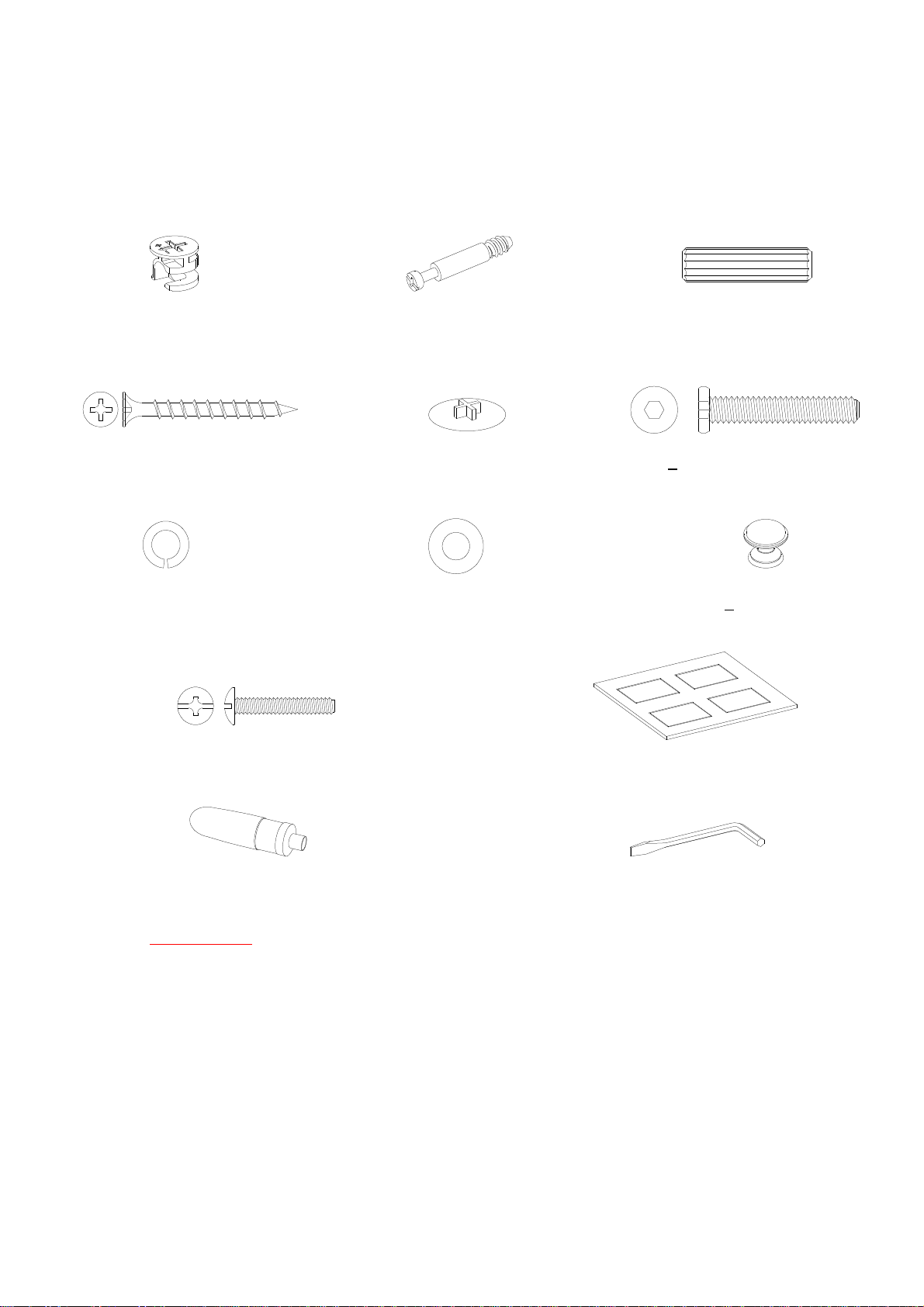

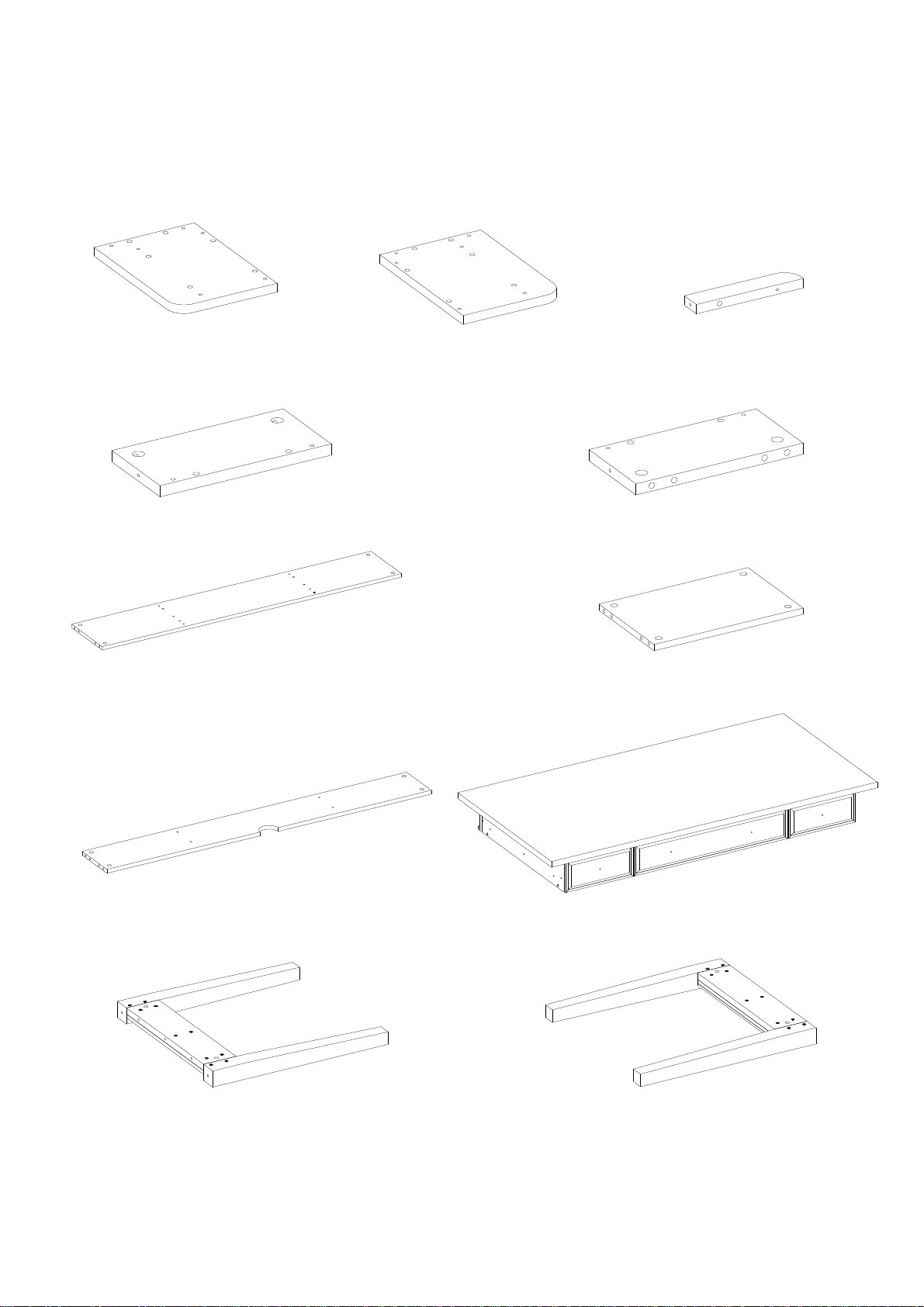

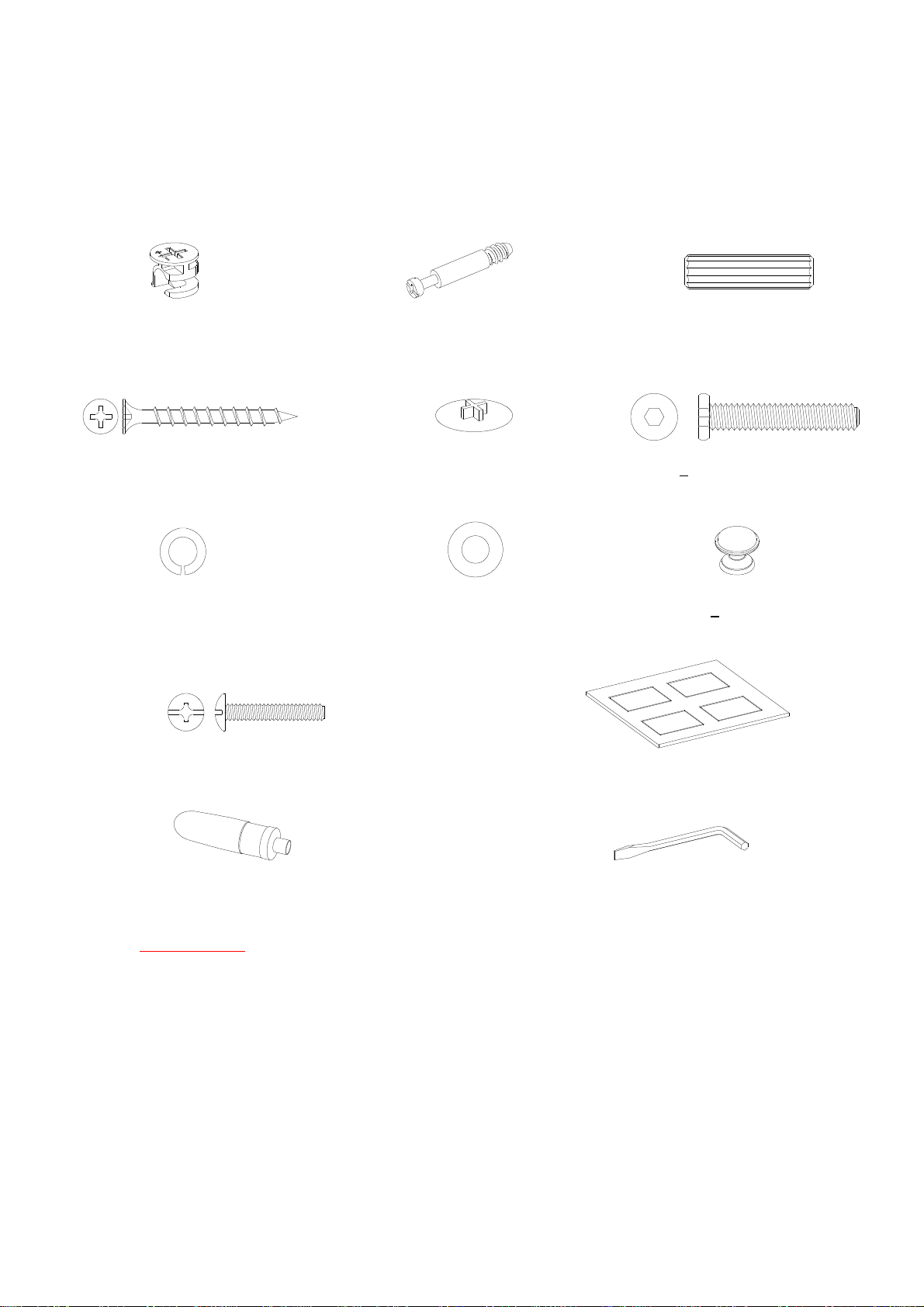

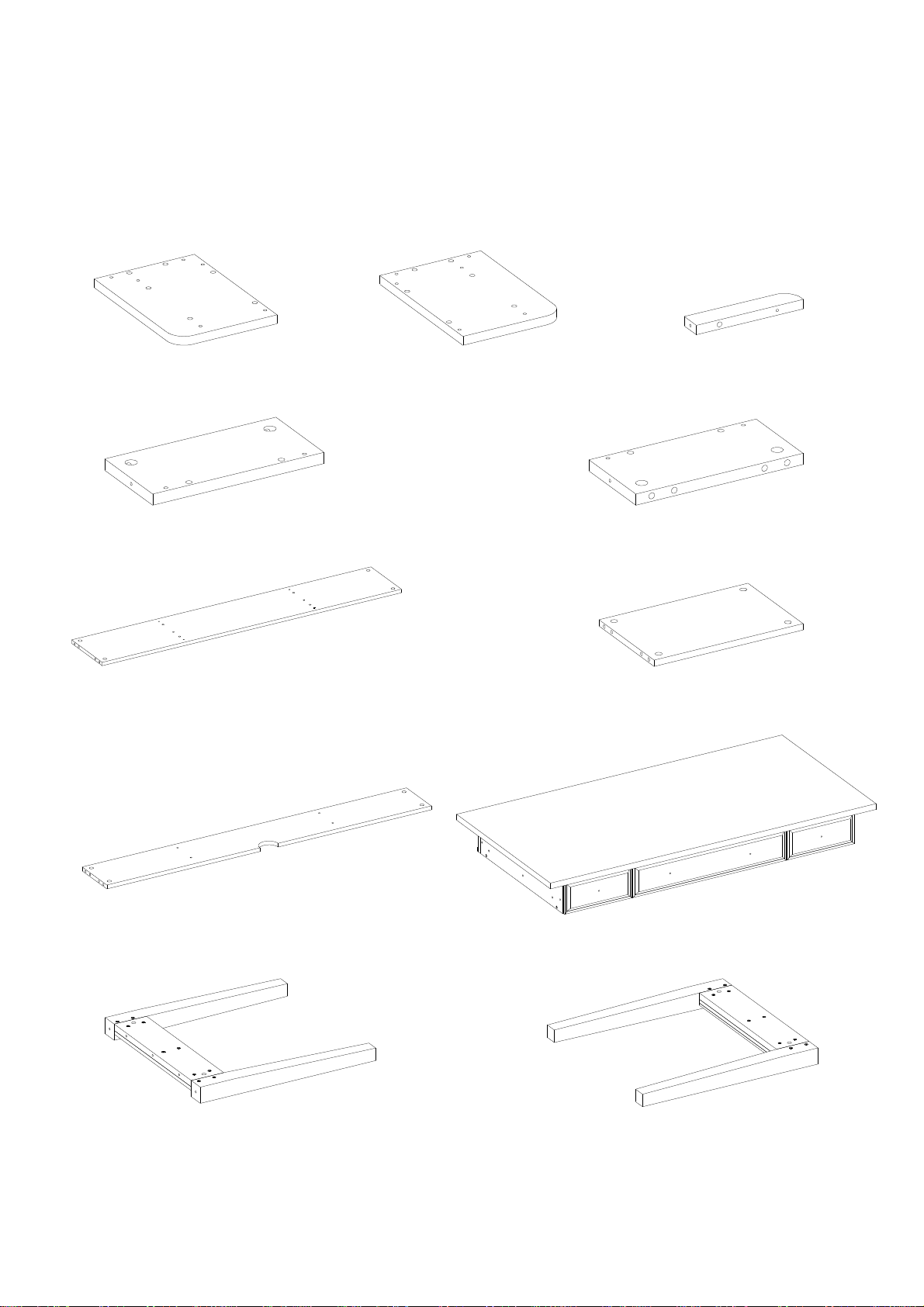

Parts and Hardware List
Please read completely through the instructions and verify that all listed parts and hardware are present
before beginning assembly.
A- Left Outside Panel (Qty. 1) B- Right Outside Panel (Qty. 1) C- Upper Divider (Qty. 2)
D- Left Inner Panel (Qty. 1) E- Right Inner Panel (Qty. 1)
F- Hutch Fixed Shelf (Qty. 1) G- Hutch Bottom Panel (Qty. 2)
H- Hutch Back Panel (Qty. 1) I- Desk Top (Qty. 1)
J- Left Leg (Qty. 1) K- Right Leg (Qty. 1)

5
Parts and Hardware List
Please read completely through the instructions and verify that all listed parts and hardware are present
before beginning assembly.
(1) Cam Lock (2) Cam Bolt (3) Wood Dowel
(Qty. 20+1 extra) (Qty. 20+1 extra) (Qty. 32+1 extra)
(4) Ø4 mm x 38 mm Screw (5) Cam Lock Cover (6) M6 x 35 mm Bolt
(Qty. 6+1 extra) (Qty. 20+1 extra) (Qty. 20+1 extra)
(7) Lock Washer (8) Flat Washer (9) Knob
(Qty. 20+1 extra) (Qty. 20+1 extra) (Qty. 4)
(10) 22 mm Knob Bolt (Qty. 4) (11) Rubber Pad (Qty. 4)
Glue (Qty. 1) Flat Tip Allen Wrench (Qty. 1)
Tools required: Flat tip Allen wrench (provided) and Phillips screwdriver (not provided).

6
Assembly Instructions
NOTE: Please do not fully tighten all bolts until you finish assembling all parts. Once assembled,
go back and fully tighten all bolts. This will make the assembly easier.
1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a
carpeted floor or the empty carton to avoid any scratch.
2. Attach the Knobs (9) to the front side of drawers using the provided Knob Bolts (10) and tighten with a
Phillips screwdriver.

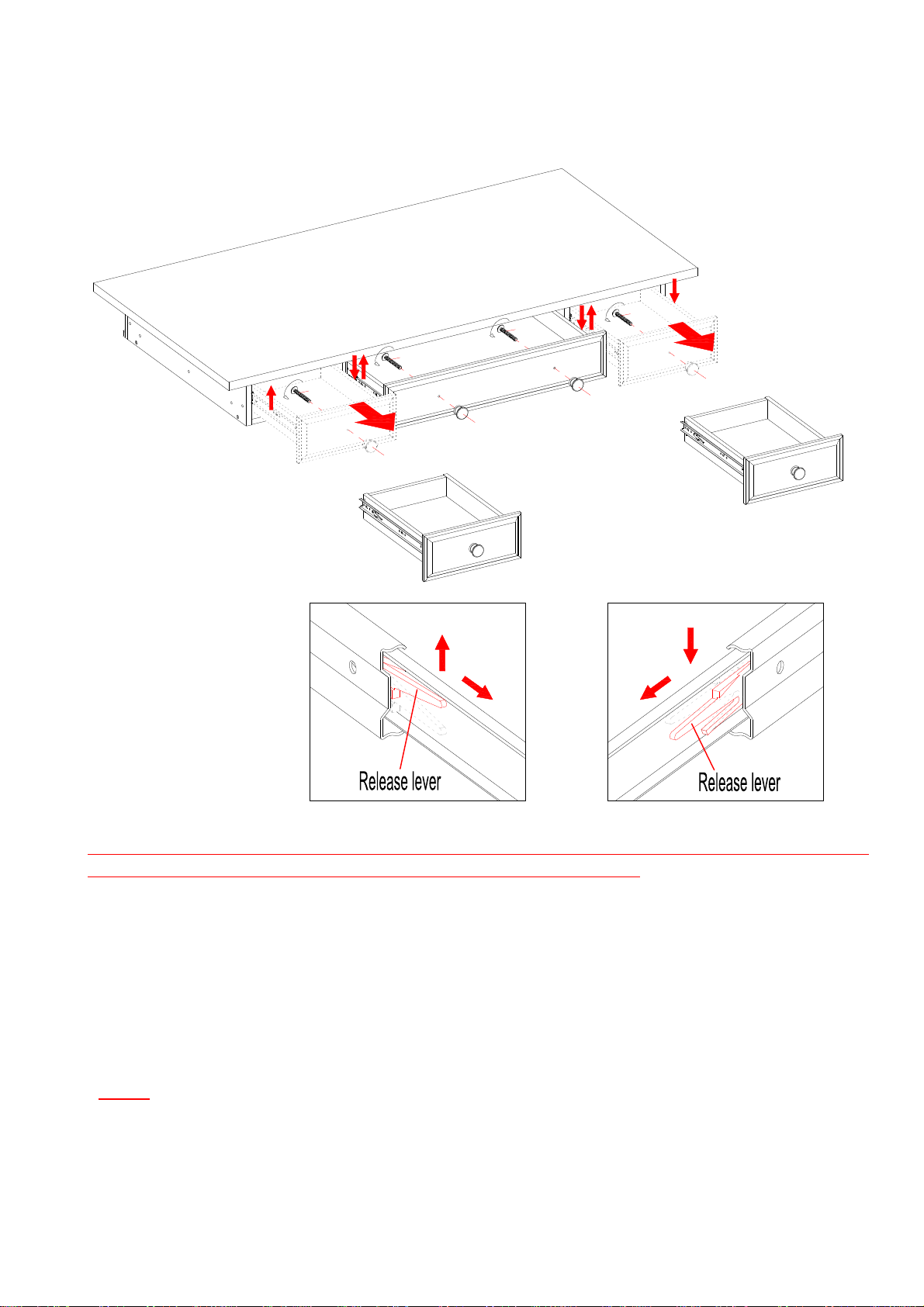

3. Pull the side drawers all the way out, then push the plastic release lever of the ball bearing slide up on one
side and down on the other side, and then pull the both side drawers completely out.
NOTE: You must remove the both side drawers to attach the legs (J and K).
10
9
10
9
I
10 10
99

7
Assembly Instructions

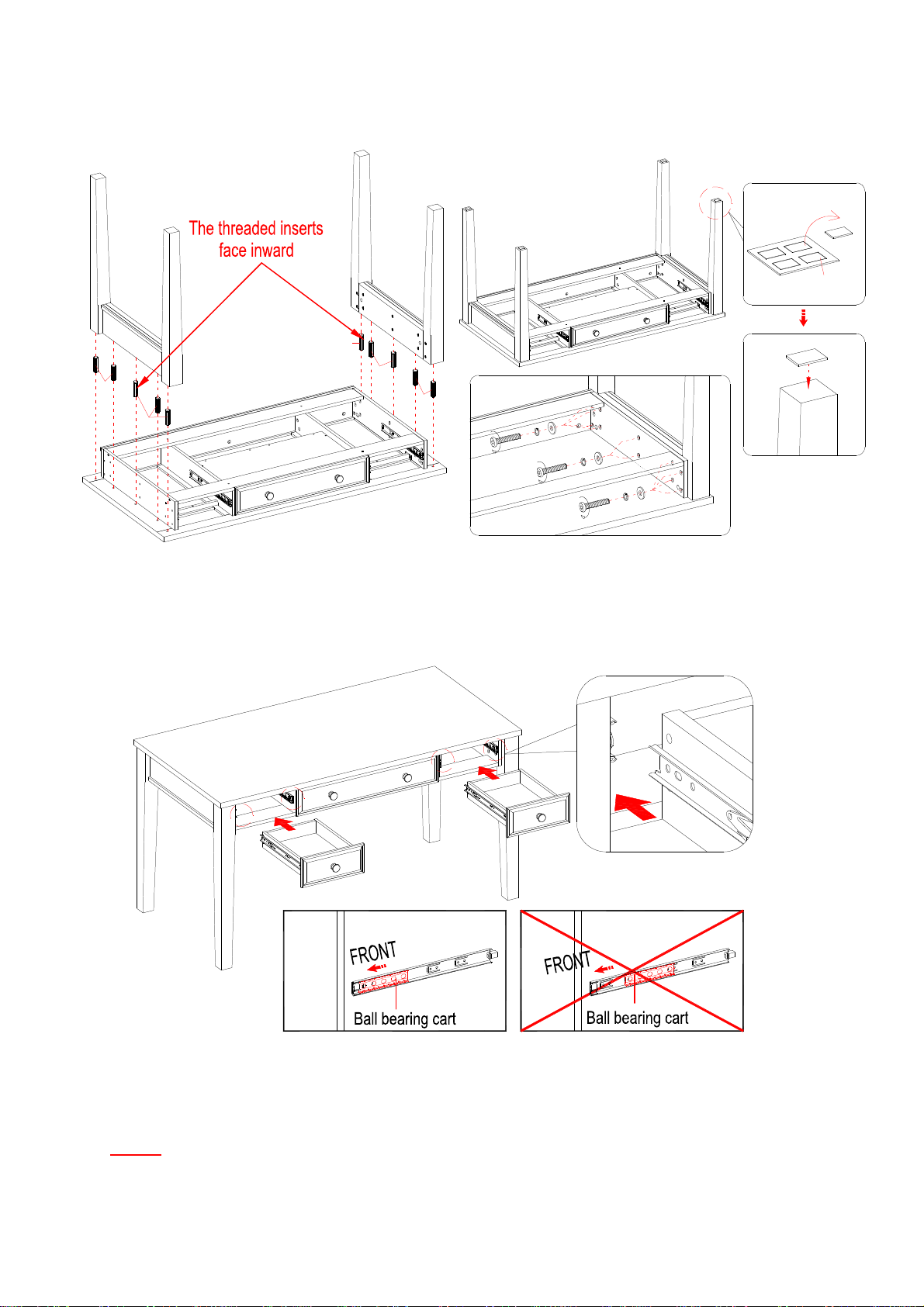

4. Turn the Desk Top (I) upside down as shown.
5. Attach the Left and Right Legs (J and K) to the Desk Top (I) by using the Wood Dowels (3).
6. Insert the 35 mm Bolts (6) with the Lock Washers (7) and Flat Washers (8) from inside of desk apron
through the pre-drilled holes and screw into threaded inserts in the Legs (J and K). As shown.
7. Stick one Rubber Pad (11) onto the bottom of each leg (J and K) as shown.
8. Ask for assistance to stand the unit upright and position it at the desired location.
9. Now, insert the removed side drawers into Desk Top (I). To place the drawer back, simply push the ball
bearing cart all the way to the end of the slides (on both sides), and align the slide runners on the
drawers with the slides track on the unit. Push it carefully inside until it stops.
NOTE: If the drawer does not go smoothly, please take it out and repeat the step.
I
K
J
3
33
3
3
I
K
J
678
678
678J/K
I
11
J/K
11

8
Assembly Instructions
10. Locate the Fixed Shelf (F), Outside Panels (A and B), Inner Side Panels (D and E) with the holes facing up.
Securely screw the Cam Bolts (2) into the designated small holes by a Phillips screwdriver, as shown.
11. Insert two Wood Dowel (3) into the large holes of Upper Dividers (C). Tap it in with a rubber mallet, if
necessary. Make sure that you use a small amount of glue with both ends of all dowels.
12. Align the drilled holes on the Fixed Shelf (F) with the inserted Wood Dowels (3) on the Upper Dividers (C),
and then press them together. Insert two 38 mm Screws (4) through the countersunk holes on the Fixed
Shelf (F) and securely screw into the Upper Dividers (C). As shown.
2
F
E
D
B
A
3
3
4
4
C
CF

9
Assembly Instructions
13. Insert four Wood Dowels (3) into the top inner holes on the Lower Inner Side Panels (D and E) and attach
them to the Fixed Shelf (F) by engaging four Cam Locks (1) (Refer to page 3 on Cam Lock system
operation supplement). As shown.
14. Align and attach the Bottom Panels (G) to the Left and Right Inner Panels (D and E) respectively by using
four Wood Dowels (3) and four Cam Locks (1). As shown.
E
D
F
1
3
1
1
3
C
C
G
G
3
3
1
1
F
E
D
C
C

10
Assembly Instructions
15. Using the pilot holes as a guide, fasten the Back Panel (H) to the previous assembly with four 38 mm
Screws (4) as shown.
16. Insert twelve Wood Dowels (3) into the drilled large holes of last assembly at both ends.
17. Align the large holes on the Left Outside Panel (A) with the inserted Wood Dowels (3), then firmly press
them together and fasten it in place by engaging six Cam Locks (1).
18. Repeat last step to attach Right Outside Panel (B) at the opposite end.
F
G
HG
B
A
1
1
1
3
3
3
H
G
F
A/B
F
E
D
C
C
H
4
4
G
G

11
Assembly Instructions

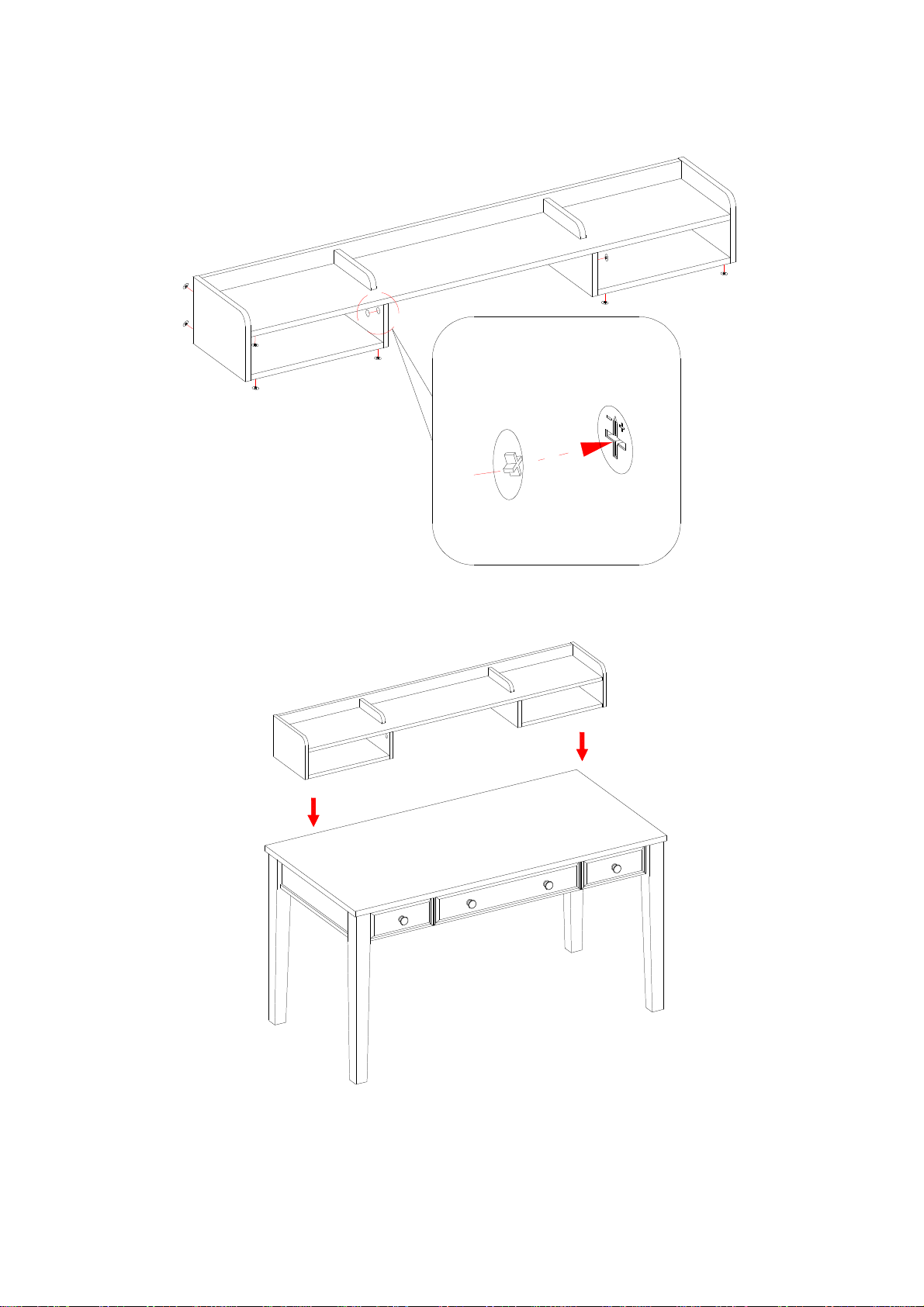

19. Stand the assembled hutch upright.
20. Plug the Cam Lock Covers (5) onto the visible Cams Locks to conceal the Cams.
21. Carefuly position the assembled hutch on the top of Desk Top (I) to prevent scratching. Make sure that it is
centered properly and the back edges are even with each other.
5

12
Care and Maintenance
 Use a soft, clean cloth that will not scratch the surface when dusting.
 Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.
 Using solvents of any kind on your furniture may damage your furniture’s finish.
 Never use water to clean your furniture as it may cause damage to the finish.
 Always use coasters under beverage glasses and flowerpots.
 Liquid spills should be removed immediately. Using a soft clean cloth, blot the spill gently. Avoid rubbing.
 Always use protective pads under hot dishes and plates. Heat can cause chemical changes that may create
spotting within the furniture finish.
 Stains or marks from crayons or ink markers will be difficult to remove.
 In the event that your furniture is stained or otherwise damaged during use, we recommend that you call a
professional to repair your furniture.
 Check bolts/screws periodically and tighten them if necessary.
Further advice about wood furniture care
It is best to keep your furniture in a climate-controlled environment. Extreme temperature and humidity
changes can cause fading, warping, shrinking and splitting of wood. It is advised to keep furniture away from
direct sunlight as sun may damage the finish.
Proper care and cleaning at home will extend the life of your purchase. Following these important and helpful
tips will enhance your furniture as it ages.
We hope you enjoy your purchase for many years.
Thank you for your purchase!
QUALITY GUARANTEE
We are confident that you will be delighted with your Whalen Furniture purchase.
Should this product be defective in workmanship or materials or fail under normal use, we will repair or
replace it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet
your highest expectations. We guarantee that you will immediately see the value of our fine furniture.
This warranty gives you specific legal rights and you may also have other rights which vary from state to state
(province to province).
Customer Service: 1-866-942-5362
8:30 a.m. - 4:30 p.m., PST, Monday to Friday
www.whalenfurniture.com

CE LIVRET CONTIENT D’IMPORTANTES CONSIGNES DE SÉCURITÉ.
LIRE ET CONSERVER POUR RÉFÉRENCE FUTURE.
Date 2016-07-14 Rév. 0001-B Usine : RIDHUA
Bureau avec Étagère Barkston Lane
Modèle n
o
SPUS-BLDH
MONTAGE PAR UN ADULTE REQUIS
Pour toute question sur le montage ou en cas de pièce manquante, NE PAS retourner cet article au
point de vente. Communiquer sans frais avec notre service à la clientèle en ayant en mains les
instructions et la liste des pièces pour indiquer le nom du modèle, le nom de la pièce ou le numéro
d’usine : 1-866-942-5362
Heure normale du Pacifique, entre 8 h 30 et 16 h 30, du lundi au vendredi
ou visiter notre site Web 24 heures par jour, 7 jours sur 7 pour de l’aide sur le produit
www.whalenfurniture.com
ou transmettre une demande par courriel à [e-mail]
NUMÉRO DE LOT :
DATE D'ACHAT : / /

2
FABRICANT : Whalen Furniture Manufacturing
CATALOG: Bureau avec Étagère Barkston Lane (SPUS-BLDH)
FABRIQUÉ EN CHINE
REMARQUE
Veuillez lire toutes les directives avant de procéder au montage. Examinez tout le
matériel d’emballage avant de jeter le carton. Retirez les agrafes de ce dernier avant de le
jeter. Enlevez toutes les pièces du carton et répartissez-les en groupes tel qu’indiqué sur
la liste des pièces. Assurez-vous que toutes les pièces ont été incluses avant de
commencer le montage. L’utilisation d’outils électriques n’est pas recommandée pour le
montage.
POIDS MAXIMAL RECOMMANDÉ
CHARGE MAXIMALE 13,6 kg (30 lb.)
CHARGE MAXIMALE 90,7 kg (200 lb.)
CHARGE MAXIMALE 4,5 kg (10 lb.)
CHARGE MAXIMALE 13,6 kg (30 lb.)
CHARGE MAXIMALE 22,6 kg (50 lb.)
CETTE UNITÉ DOIT ÊTRE UTILISÉE UNIQUEMENT AVEC LES
POIDS MAXIMAUX INDIQUÉS. L'UTILISATION AVEC DES PRODUITS PLUS LOURDS
QUE LES POIDS MAXIMAUX INDIQUÉS PEUT RENDRE L'UNITÉ INSTABLE ET
CAUSER DES BLESSURES.

3
IMPORTANT
Avant de commencer : Ouvrir, identifier et compter toutes les pièces avant le montage. Étendre les pièces sur
une surface plane et non abrasive. Les pièces identifiées en page 4 et 5 de ce manuel d’instructions sont
requises.

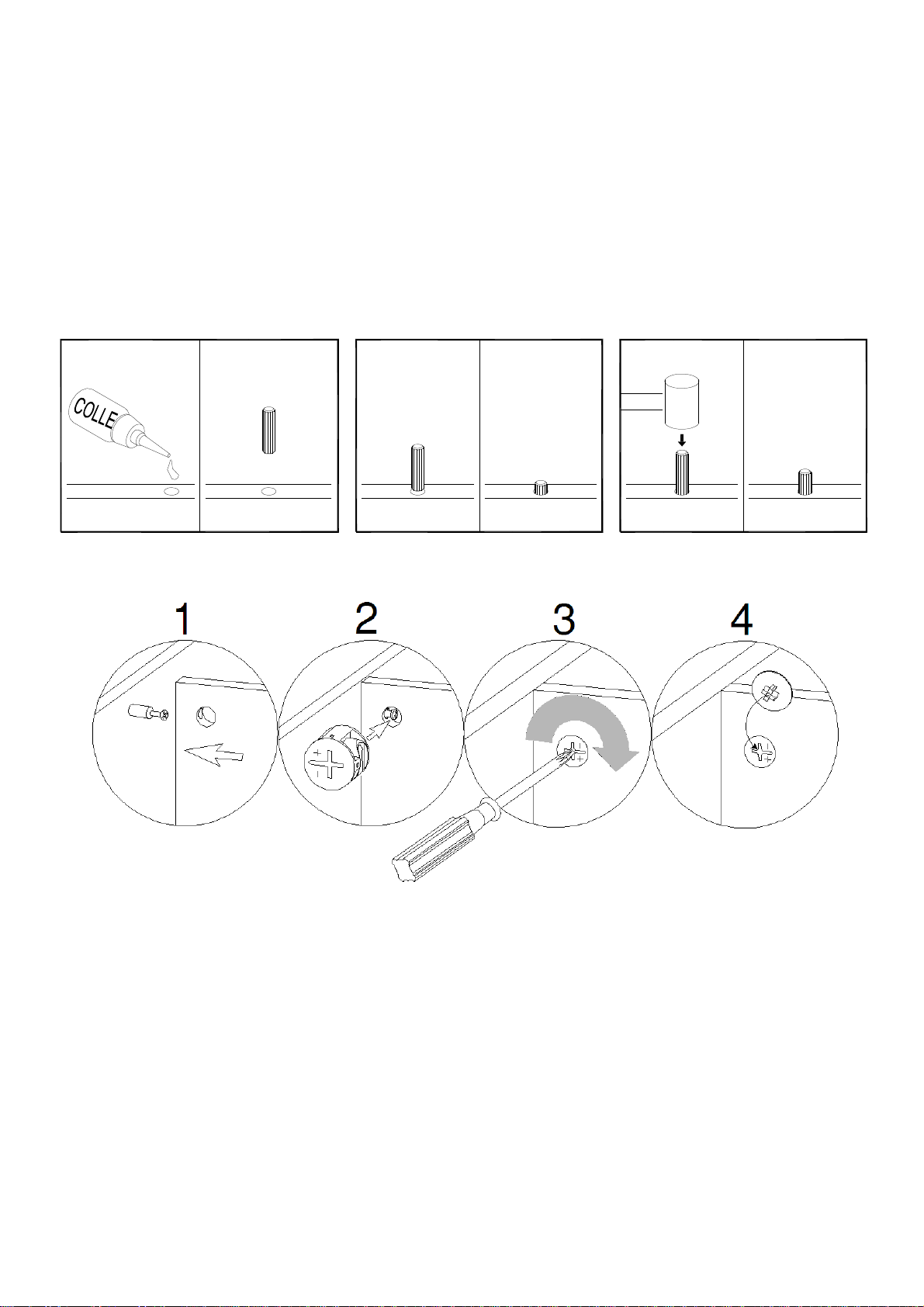

REMARQUE : IL EST TRÈS IMPORTANT D’UTILISER DE LA COLLE AVEC LES GOUJONS.
L’EXCÈS DE COLLE PEUT ÊTRE ESSUYÉ AVEC UN LINGE HUMIDE.
Insérer le goujon à moitié en le frappant légèrement avec un maillet de caoutchouc SI NÉCESSAIRE.
FONCTIONNEMENT DU SYSTÈME À CAME
FONCTIONNEMENT DU SYSTÈM À CAME
1. Visser un boulon à came dans les petits trous déjà percés sur le panneau. Connecter les deux panneaux en
s’assurant que le boulon à came s’insère dans le trou déjà percé à l’extrémité du panneau avec la came.
2. Insérer une came dans le grand trou déjà percé sur le panneau. S’assurer que la flèche sur la came soit
orientée vers le boulon à came.
3. Une fois le boulon à came connecté dans la came, serrer la came dans le sens des aiguilles d’une montre
avec un tournevis à pointe cruciforme.
4. Ajouter le capuchon à came dans l’ouverture en croix des cames pour les dissimuler.
L’unité est prête pour le montage.
XX
FINAL
1 2 43

4
Liste des pièces et de la quincaillerie
Lire toutes les instructions et s’assurer d’avoir toutes les pièces et la quincaillerie avant de commencer
le montage.
A- Panneau extérieur gauche B- Panneau extérieur droit C- Panneau de division supérieur
(Qté 1) (Qté 1) (Qté 2)
D- Panneau intérieur gauche (Qté 1) E- Panneau intérieur droit (Qté 1)
F- Tablette fixe de huche (Qté 1) G- Panneau inférieur de huche (Qté 2)
H- Panneau arrière de huche (Qté 1) I- Dessus de bureau (Qté 1)
J- Pied gauche (Qté 1) K- Pied droit (Qté 1)

5
Liste des pièces et de la quincaillerie
Lire toutes les instructions et s’assurer d’avoir toutes les pièces et la quincaillerie avant de commencer
le montage.
(1) Cam (2) Boulon de came (3) Goujon de bois
(Qté 20+1 extra) (Qté 20+1 extra) (Qté 32+1 extra)
(4) Vis Ø4 mm x 38 mm (5) Bouchon de came (6) Boulon M6 x 35 mm
(Qté 6+1 extra) (Qté 20+1 extra) (Qté 20+1 extra)
(7) Rondelle de frein (8) Rondelle plate (9) Poignée
(Qté 20+1 extra) (Qté 20+1 extra) (Qté 4)
(10) Boulon de poignée 22 mm (Qté 4) (11) Tampon de caoutchouc (Qté 4)
Colle (Qté 1) Clé Allen à pointe plate (Qté 1)
Outils requis : clé hexagonale (fournie) et tournevis à pointe cruciforme (non fournis).

6
Instructions de montage
REMARQUE : afin de faciliter le montage, éviter de trop serrer les boulons avant d’avoir terminé
l’assemblage de toute les pièces. Une fois le montage terminé, serrer à fond tous les boulons.
1. Déballez l'unité et assurez-vous d'avoir en mains toute la quincaillerie et toutes les pièces requises.
Assemblez l'unité sur un tapis ou une boîte vide pour éviter de l'égratigner.
2. Fixer les poignées (9) sur le devant du tiroirs avec les boulons de poignée (10) fournis et serrer avec un
tournevis à pointe cruciforme.
3. Ouvrir le tiroirs complètement et pousser sur le levier de plastique des glissières à roulement à billes vers
le haut d’un côté et le bas de l’autre côté et retirer complètement les tiroirs.
REMARQUE : le tiroirs doit être retiré pour pouvoir fixer les pieds (J et K) .
10
9
10
9
I
10 10
99

7
Instructions de montage
4. Tourner doucement le dessus de bureau (I) à l’envers, tel qu’illustré.
5. Fixer le pied gauche (J) et pied droit (K) au-dessus de bureau (I) en utilisant les goujons de bois (3).
6. Insérer les boulons 35 mm (6) avec rondelles de frein (7) et rondelles plates (8) en partant de l’intérieur, dans
les trous percés sur le tablier latéral et en les vissant dans les douilles taraudées du pieds (J et K), tel qu’illustré.
7. Coller un tampon en caoutchouc (11) sur le bas de chaque pieds (J et K), tel qu’illustré.
8. Demander de l’aide pour relever l’unité et la placer à l’endroit désiré.
9. Insérer ensuite les tiroirs retirés du dessus de bureau (I) pour compléter le montage. Pour replacer les
tiroirs, pousser simplement le chariot à roulement à billes complètement au fond des glissières (sur les
deux côtés) puis centrer les coulisseaux de glissière des tiroirs avec les chariots de glissières de l’unité
et pousser doucement jusqu’au bout.
REMARQUE : si le tiroir ne glisse pas facilement, le retirer et répéter l’étape.
I
K
J
3
33
3
3
I
K
J
678
678
678J/K
I
11
J/K
11

8
Instructions de montage
10. Trouvez la tablette fixe (F), les panneaux extérieurs (A et B) et les panneaux latéraux intérieurs (D et E) et
dirigez les trous vers le haut. Vissez solidement les boulons à came (2) dans les petits trous désignés en
utilisant un tournevis à tête cruciforme, tel qu'illustré.
11. Insérez deux goujons de bois (3) dans les trous intérieurs de chaque panneau de division supérieur (C).
Frappez avec un maillet en caoutchouc, si nécessaire. Utilisez une petite quantité de colle sur les deux
extrémités de tous les goujons.
12. Alignez les trous de la tablette fixe (F) avec les goujons de bois (3) des panneaux de division supérieurs (C)
et pressez. Insérez deux vis de 38 mm (4) dans les trous fraisés de la tablette fixe (F) et vissez solidement
dans les deux panneaux de division supérieurs (C), tel qu'illustré.
2
F
E
D
B
A
3
3
4
4
C
CF
