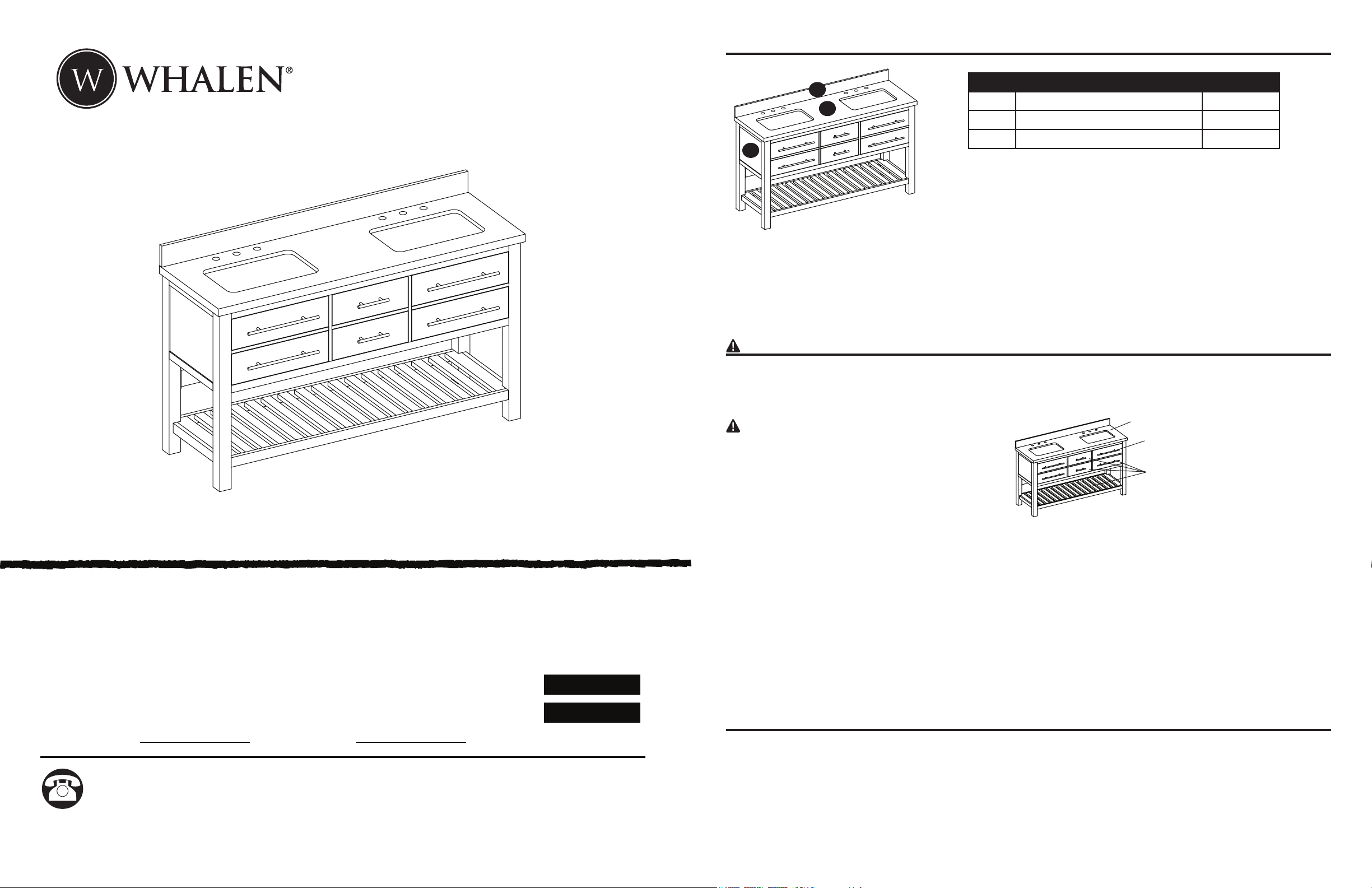

Whalen WF60GVB User manual

2
Maximum load 200 lb. (90.71 kg)
Maximum load 30 lb. (13.6 kg)
Maximum load 10 lb. (4.5 kg)
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
MODEL #WF60GVB
VANITY WITH TOP
1
Please call for replacement parts or assistance: 1-866-942-5362
Pacic Standard Time: 8:30 am – 4:30 pm PST Monday to Friday
Or visit our web site: www.whalenfurniture.com
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or install the product.
WARNING
CAUTION
Do not stand on vanity. Use vanity on level ground. Base
vanity supports a maximum weight of 200 lbs. Exceeding
maximum weight limit will compromise the integrity of the
vanity structure and could cause the vanity to fail.
Failure to follow cautions could result in serious injury.
Do not hang from the vanity.
Do not taking o󰀨 the vanity top to avoid damaging the vanity.
Clean all uids from the stone surface to prevent stains. Wipe o󰀨 the soap or toothpaste immediately to prevent
permanent damage to the stone surface.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and
hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 30 minutes
Tools Required (not included): Silicone compound, Phillips screwdriver, Level, Stud Finder, Pencil, Variable Speed Drill.
PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
AVanity Top 1
BVanity Base 1
C Backsplash 1
Français p. 8
Español p. 15
A
C
B

v
v
3
ASSEMBLY INSTRUCTIONS
v
1
Step 3:
Mark wall for vanity placement and note the location of the
water supply lines and drain on the back panel of vanity.
2
3
4
ASSEMBLY INSTRUCTIONS
v
4
v
6
v
5
Step 6:
In case of uneven oors, oor levelers are provided at the
bottom of the vanity. If necessary, adjust oor levelers by
hand to correct tilting and/or level doors.

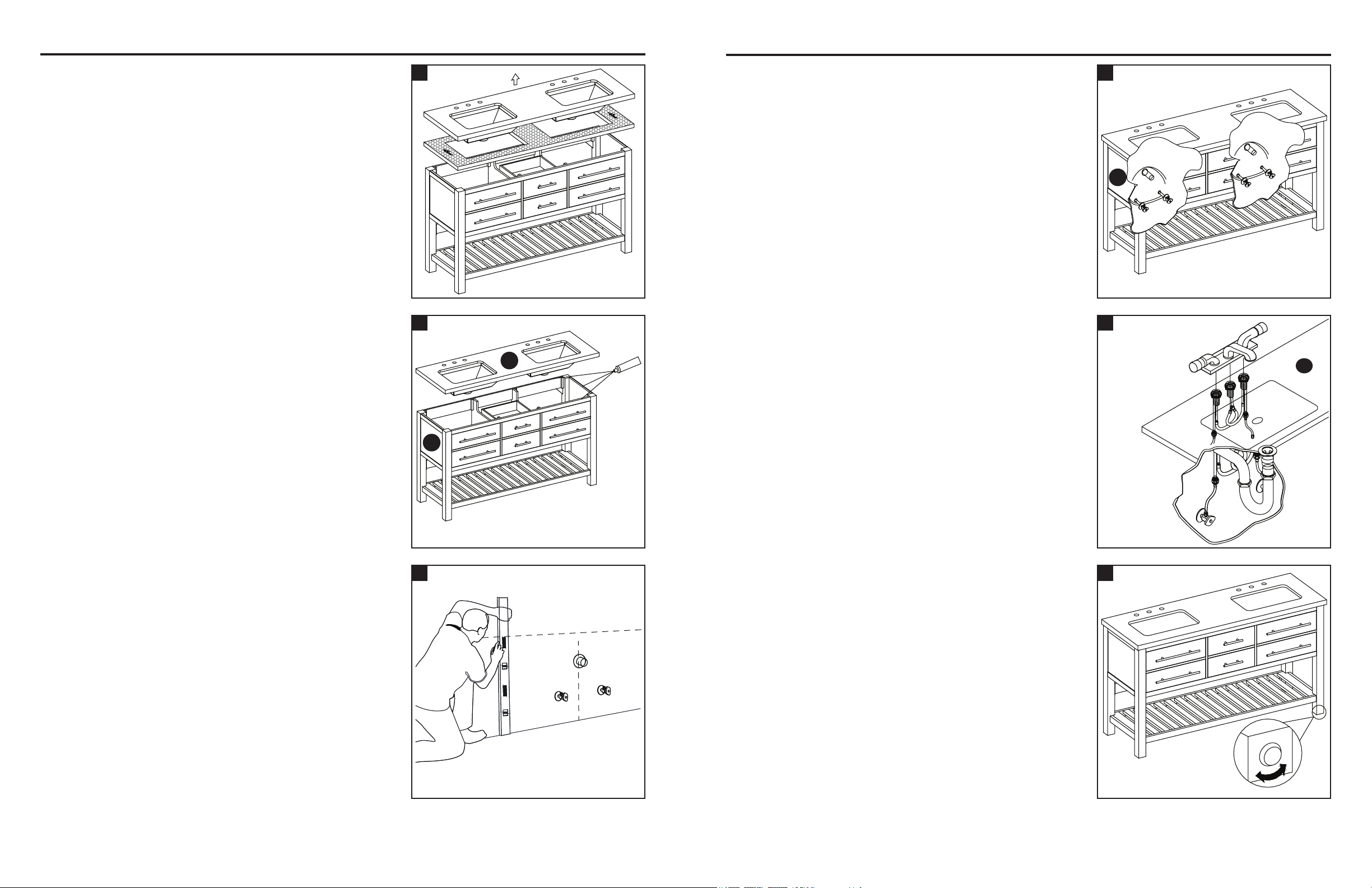

Step 1:
Remove stone top and the packaging material under the
stone top.
Step 2:
a. Apply a thin bead of silicone compound (not included) to
the top of the vanity base (B).
b. Align the back of the vanity base (B) and put the stone
top (A) on the vanity base (B).
A
B
B
Silicone
Step 4:
Move vanity (B) into proper place against the wall.
Step 5:
Install faucet, drain and supply lines (none included) to
vanity top (A) according to the instructions supplied with
those items. A

v
5
ASSEMBLY INSTRUCTIONS
v
7
8
6

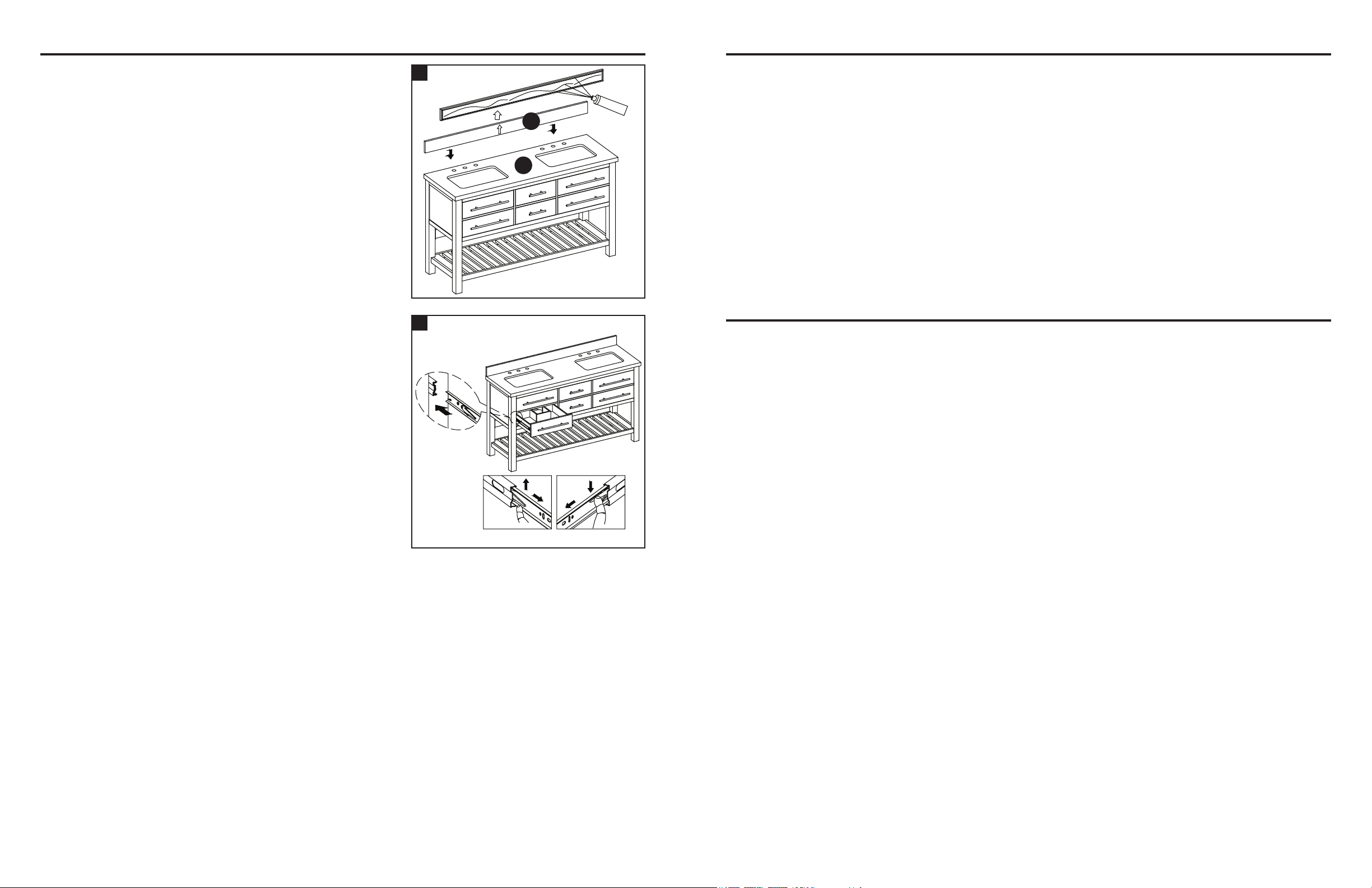

Step 7:
To mount the backsplash (C) to the wall, apply a thin bead
of silicone compound (not included) to the unpolished
back side and bottom of the backsplash (C). Position
backsplash (C) as shown onto vanity top (A) and against
the wall. Clean any excess silicone compound before
allowing to dry.
Step 8:
Removing the Drawer:
a. Unload the contents from the drawer.
b. Slide out the drawer as far as it will go.
c. Press the lever down on the right-hand track and lift the
lever up on the left track to release the drawer. Pull the
drawer out the rest of the way.
Replacing the Drawer:
a. Align the drawer guides with the receiving glides.
b. Hold the receiving glides rmly and insert the drawer guide.
NOTE: It is normal for the drawer to close tightly the rst
time after it has been removed.
c. Push the drawer in completely.
A
UP
Silicone
CARE AND MAINTENANCE
ONE-YEAR LIMITED WARRANTY
This product is warranted to the original purchaser. If there is a failure in this unit due to defects
in materials or workmanship, the manufacturer will repair or replace this item at our discretion
without charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specic legal rights and you may have other rights which vary from state to state.
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner. Make sure to dry the
wood immediately with a soft cloth or towel.
• The engineered stone top can be cleaned using standard engineered stone cleaning agents (sold
separately).
• Keep product away from direct sunlight as it may damage the nish.
• Be sure to immediately clean red wine or coke stains within 30 minutes or the top will stain.
C

7

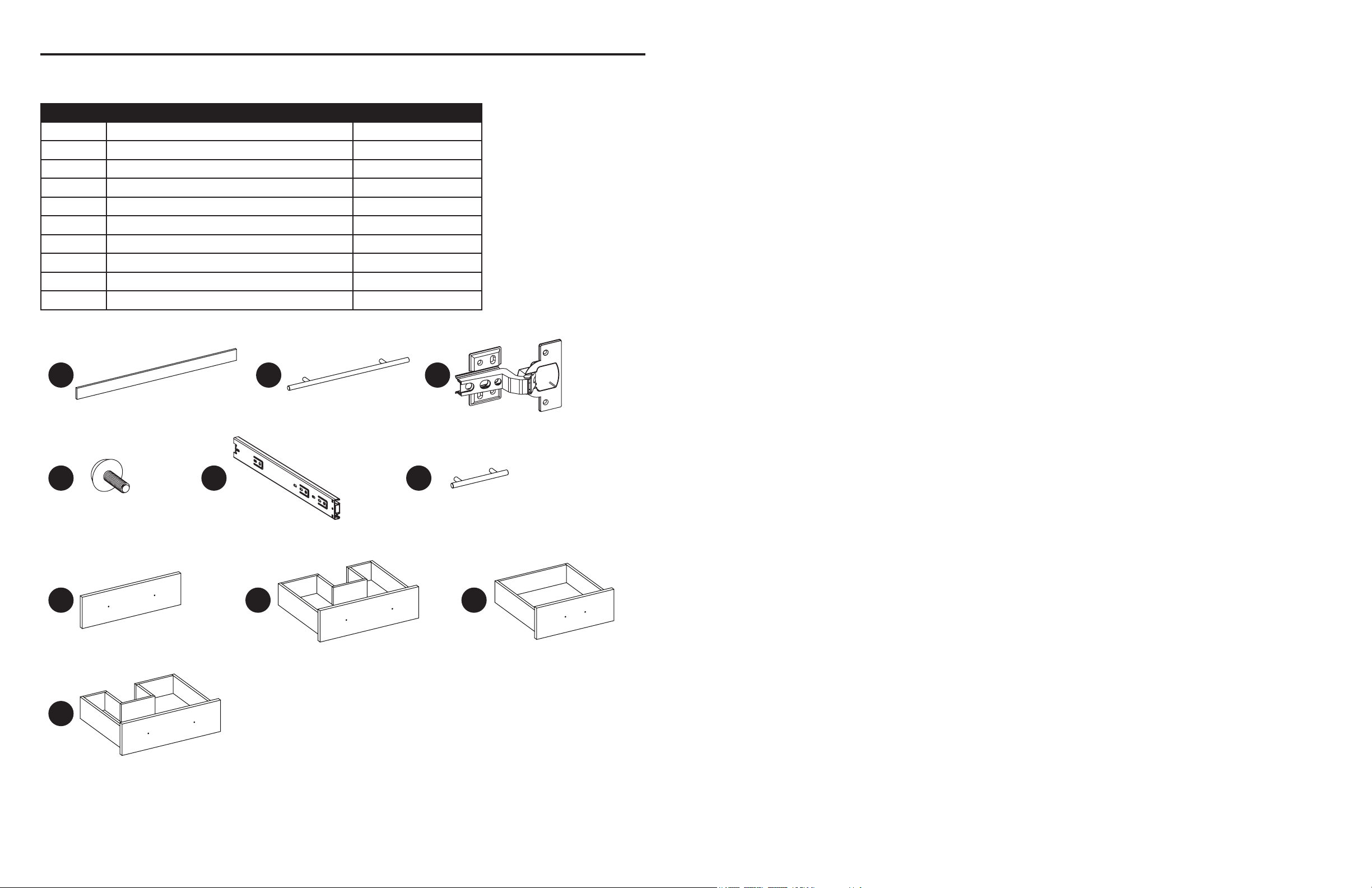

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-942-5362, 8:30 a.m. - 4:30 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
C Backsplash 00WF60GVB-01
AA Handle with Bolts 00WFGVB-02
BB Hinge with Screws 00WFGVB-03
CC Floor Leveler 00WFGVB-04
DD Drawer Slides 00WFGVB-05
EE Handle with Bolts A 00WF60GVB-06
DTip Out Drawer 00WF60GVB-07
E Left Drawer Box 00WF60GVB-08
F Middle Drawer Box 00WF60GVB-09
GRight Drawer Box 00WF60GVB-10
Date: 2021-03-25
Rev. 0001-A
Printed in Vietnam
F
G
E
D
CAA BB
DD EECC

8 9
Charge maximale 200 lb. (90,71 kg)
Charge maximale 30 lb. (13,6 kg)
Charge maximale 10 lb. (4,5 kg)
MODÈLE #WF60GVB
MEUBLE-LAVABO
AVEC COMPTOIR
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
Pour des pièces de remplacement ou de l’aide, appeler au : 1-866-942-5362
Heures normales du Pacique : entre 8 h 30 et 16 h 30, du lundi au vendredi
ou visiter notre site Web : www.whalenfurniture.com
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler ou d’installer l’article.
AVERTISSEMENT
ATTENTION
Ne vous tenez pas debout sur le meuble-lavabo. Placez le
meuble-lavabo sur un sol plat. La base de meuble-lavabo
supporte un poids maximum de 90,71 kg. Si le poids
maximum est dépassé, cela compromettra l’intégrité de la
structure du meuble-lavabo et celui-ci pourrait se détériorer.
Le non-respect de la mise en garde peut entraîner des blessures graves.
Ne vous suspendez pas au meuble-lavabo.
Ne retirez pas le comptoir de meuble-lavabo an d’éviter d’endommager le meuble-lavabo.
Nettoyer tous les liquides de la surface de la pierre pour éviter les tâches. Essuyer immédiatement le savon et le
dentifrice pour éviter d’endommager la surface de la pierre.
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de
l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces manquantes ou endommagées,
ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 30 minutes
Outils nécessaires (non inclus) : composé de silicone, tournevis cruciforme, niveau, détecteur de montant, crayon,
perceuse à vitesse variable
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Comptoir de meuble-lavabo 1
B Base de meuble-lavabo 1
C Dosseret 1
A
C
B

10 11
Étape 3:
Marquez le mur à l’endroit où vous installerez le
meuble-lavabo et notez l’emplacement des conduites
d’alimentation en eau et du drain sur le panneau arrière
du meuble-lavabo.
Étape 6:
Si votre plancher est inégal, utilisez les patins réglables
situés au bas du meuble-lavabo. Au besoin, ajustez les
patins réglables à la main pour corriger l’inclinaison ou
pour mettre les portes de niveau.
INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE
v
v
v
1
2
3
v
4
v
6
v
5
Étape 1:
Retirez le dessus en pierre et le matériau d’emballage
sous le dessus en pierre.
Étape 2:
a. Appliquer un mince cordon de mastic silicone (non
inclus) sur le dessus de la base de vanité (B).
b. Alignez l’arrière de la base de vanité (B) et mettez le
dessus en pierre (A) sur la base de vanité (B). Silicone
Étape 4:
Placez le meuble-lavabo (B) contre le mur à l’endroit désiré.
Étape 5:
Installez le robinet, le drain et les conduites d’alimentation
(non inclus) au comptoir de meuble-lavabo (A) selon les
instructions pour l’installation fournies avec ces articles.
A
B
B
A

12 13
INSTRUCTIONS POUR L’ASSEMBLAGE
v
v
7
8
Étape 7:
Pour installer le dosseret (C) au mur, appliquez un mince
trait de composé de silicone (non inclus) sur les surfaces
arrière et inférieure non polies du dosseret (C). Placez le
dosseret (C) sur le comptoir du meuble-lavabo (A) et contre
le mur. Éliminez tout excédent de composé de silicone, puis
laissez sécher.
Étape 8:
Retrait du tiroir :
a. Retirez le contenu du tiroir.
b. Tirez le tiroir jusqu’à la distance maximale possible.
c. Poussez le levier vers le bas sur la glissière droite et
soulevez le levier du côté gauche pour retirer le tiroir.
Tirez le tiroir pour le sortir complètement.
Remplacement du tiroir :
a. Alignez les guides de tiroir avec les glissières réceptrices.
b. Tenez fermement les glissières réceptrices et insérez le
guide de tiroir.
REMARQUE : Il est normal que le tiroir ne se referme pas
bien la première fois après avoir été retiré.
c. Fermez le tiroir complètement.
SOIN ET ENTRETIEN
GARANTIE LIMITÉE DE UN AN
• Époussetez régulièrement le meuble-lavabo à l’aide d’un linge doux et non pelucheux ou d’un
accessoire pour l’époussetage domestique.
• Vous pouvez nettoyer le meuble-lavabo à l’aide d’un nettoyant doux et non abrasif. Essuyez
immédiatement le bois à l’aide d’un linge doux ou d’une serviette.
• Le plateau en pierre reconstituée peut être nettoyé à l’aide d’un nettoyant standard pour le pierre
reconstituée (vendu séparément).
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
• Assurez-vous de nettoyer immédiatement les taches de vin rouge ou de coca dans les 30
minutes an d’éviter des taches permanentes.
La présente garantie n’est o󰀨erte qu’à l’acheteur initial. Si cet article présente des défauts de
matériaux ou de fabrication, le fabricant choisira, à sa seule discrétion, de réparer ou de remplacer
l’article sans frais. La garantie sera annulée si l’article a été assemblé incorrectement, a été utilisé de
manière inappropriée ou abusive en le surchargeant ou en l’altérant d’une quelconque façon, ou a
subi des dommages causés par un accident. La présente garantie est non transférable et ne couvre
pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses et tout autre dommage à la
surface de cet article. La responsabilité du fabricant se limite à la réparation et au remplacement de
cet article. Le fabricant n’est pas responsable des dommages accessoires, consécutifs ou autres ni
de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines provinces
ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte que
la limitation ci-dessus peut ne pas s’appliquer à vous. Cette garantie vous confère des droits précis. Il
est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à l’autre.
A
CSilicone
HAUT

14
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1-866-942-5362,
de 8 h 30 et à 16 h 30, HNE, du lundi au vendredi.
PIÈCE DESCRIPTION NoDE PIÈCE
CDosseret 00WF60GVB-01
AA Poignée avec boulons 00WFGVB-02
BB Charnière de porte avec vis 00WFGVB-03
CC Patin réglable 00WFGVB-04
DD Glissières de tiroir 00WFGVB-05
EE Poignée avec boulons A 00WF60GVB-06
DTiroir basculant 00WF60GVB-07
ETiroir gauche 00WF60GVB-08
FTiroir du milieu 00WF60GVB-09
GTiroir droite 00WF60GVB-10
Date: 2021-03-25
Rév. 0001-A
Imprimé au Vietnam
F
G
E
D
CAA BB
DD EECC

15 16

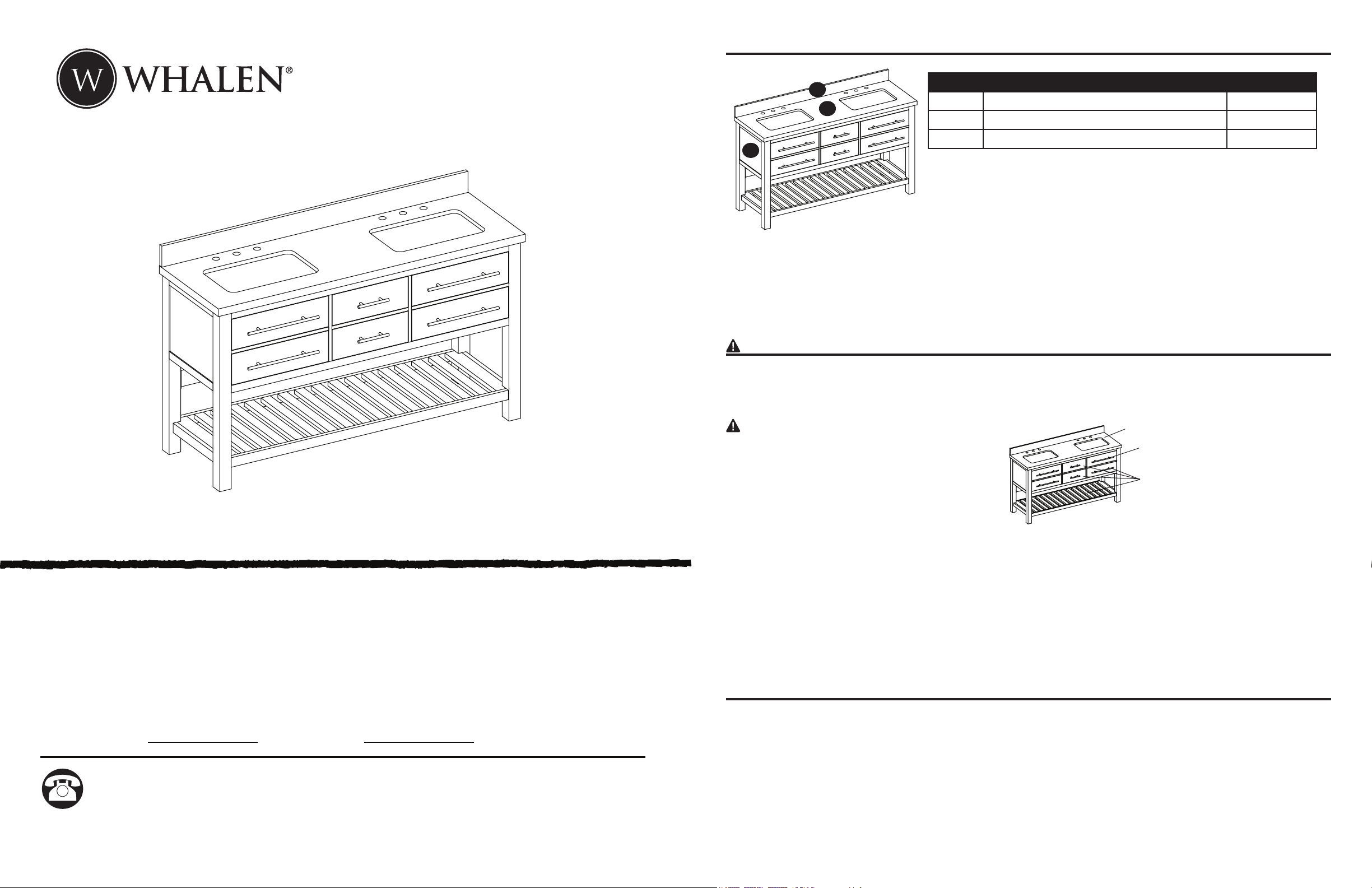

Carga máxima 30 lb. (13.6 kg)
Carga máxima 10 lb. (4.5 kg)
MODELO #WF60GVB
TOCADOR CON CUBIERTA
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
Por favor llame para repuestos o asistencia: 1-866-942-5362
Hora estándar del pacíco: 8:30 am - 4:30 pm PST de lunes a viernes
O visite nuestra página web site: www.whalenfurniture.com
Carga máxima 200 lb. (90.71 kg)
PRECAUCIÓN
No se pare sobre el tocador. Coloque el tocador sobre
un piso nivelado. La base del tocador resiste un peso
máximo de 90,71 kg. Al exceder este límite de peso
máximo, se pone en riesgo la integridad de la estructura
del tocador y este podría fallar.
No tomar en cuenta las precauciones podría provocar lesiones serias.
No se cuelgue del tocador.
No saque la cubierta para tocador para evitar dañarlo.
Limpie todos los uidos de la supercie de piedra para evitar las manchas. Limpie el jabón o la pasta de dientes
inmediatamente para evitar daños permanentes a la supercie de piedra.
PIEZA DESCRIPCIÓN CANTIDAD
ACubierta para tocador 1
B Base para tocador 1
C Protector contra salpicaduras 1
CONTENIDO DEL PAQUETE
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar o instalar el producto.
ADVERTENCIA
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del
contenido del paquete y la lista del contenido de aditamentos. No intente ensamblar el producto si falta alguna pieza o si
estas están dañadas.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias (no se incluyen): compuesto de silicona, destornillador Phillips, Nivel, detector de vigas, Lápiz,
taladro de velocidad variable.
A
C
B

17 18
INSTRUCTIVO DE ENSAMBLE INSTRUCTIVO DE ENSAMBLE
Paso 3:
Marque la pared con la ubicación del tocador y tenga
en cuenta la ubicación de las tuberías de suministro de
agua y el desagüe en el panel posterior del tocador.
Paso 6:
En caso de pisos desnivelados, los niveladores de pisos
se proporcionan en la parte inferior del tocador. Si es
necesario, regule los niveladores de piso con la mano
para corregir la inclinación y/o niveles de las puertas.
v
v
v
1
2
3
v
4
v
6
v
5
Paso 1:
Retirar la tapa de piedra y el material de envió bajo la
tapa de piedra.
Paso 2:
a. Aplicar una capa delgada del compuesto de masilla de
silicón (no incluido) a la parte superior de la base de la
consola (B).
b. Alinear la parte posterior de la base de la consola (B) y
poner la tapa de piedra (A) sobre la base de la consola (B).
Masilla
de silicón
Paso 4:
Mueva el tocador (B) hasta su ubicación adecuada contra
la pared.
Paso 5:
Conecte el grifo, el desagüe y las tuberías de suministro
(ninguna de estas piezas se incluye) a la cubierta para
tocador (A) de acuerdo con las instrucciones provistas
con estos artículos.
A
B
B
A

19 20
INSTRUCTIVO DE ENSAMBLE
v
v
7
8
Paso 7:
Para montar el protector contra salpicaduras (C) en la
pared, aplique una cantidad pequeña de compuesto de
silicona (no se incluye) en la parte posterior sin pulir y
en la parte inferior del protector contra salpicaduras (C).
Coloque el protector contra salpicaduras (C) como se
muestra, sobre la cubierta de tocador (A) y pegar a la
pared. Limpie todo exceso de compuesto de silicona
antes de dejar secar.
Paso 8:
Si necesita remover el cajón:
a. Remueva totalmente el contenido del cajón.
b. Deslice el cajón hacia afuera hasta que tope.
c. Presione la palanca hacia abajo en el riel derecho y
levante la palanca en el riel izquierdo para liberar el
cajón. Jale el cajón hasta sacarlo.
Para volver a colocar el cajón:
a. Alinee las guías del cajón con las correderas en el mueble.
b. Sostenga las correderas rmemente e inserte los rieles de
correderas del cajón.
NOTA: es normal que el cajón se cierre de manera
ajustada la primera vez después de haberse movido.
c. Empuje el cajón completamente hasta el fondo.
MANTENIMIENTO Y CUIDADOS
UN AÑO DE GARANTÍA LIMITADA
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto
delimpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo. Asegúrese de secar la
madera inmediatamente con un paño o toalla suave.
• La tablero de piedra ingeniería se puede limpiar con limpiadores para piedra ingeniería estándar
(se venden por separado).
• Mantenga el producto lejos de la luz solar directa, ya que puede provocar daños en el acabado.
• Asegúrese de limpiar de inmediato las manchas de vino tinto o de Coca Cola dentro de los 30
minutos o se manchará.
La garantía de este producto es válida para el comprador original. Si esta unidad presenta alguna
falla debido a defectos en los materiales o la mano de obra, el fabricante reemplazará o reparará
a su discreción este artículo sin cargos. La garantía se anula si el producto no se ensambló
correctamente y debido al mal uso, abuso por sobrecarga, modicación de cualquier tipo o
daños producidos por un accidente. Esta garantía no es transferible y no cubre el desportillado,
desprendimiento, rayones, oxidación, abolladuras u otros daños en la supercie de este producto.
La responsabilidad del fabricante se limita a la reparación o el reemplazo de este producto. El
fabricante no se hará responsable por daños accidentales o resultantes u otros daños o pérdidas
causadas por fallas del producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten
la exclusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones
anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos legales especícos
y podría tener otros derechos, que varían según el estado.
Silicona
ARRIBA
A
C

21
LISTA DE PARTES DE REPUESTO
Para reemplazar partes, llame a nuestro departamento de servicio al cliente al 1-866-942-5362,
8:30 a.m. - 4:30 p.m., Hora estándar del Este, Lunes - Viernes.
PARTE DESCRIPCION PARTE #
C Protector contra salpicaduras 00WF60GVB-01
AA Mango con pernos 00WFGVB-02
BB Bisagra de la puerta con tornillos 00WFGVB-03
CC Nivelador de piso 00WFGVB-04
DD Correderas para cajones 00WFGVB-05
EE Mango con pernos A 00WF60GVB-06
DGaveta con inclinación 00WF60GVB-07
ECaja de gaveta izquierdo 00WF60GVB-08
FCajón del medio 00WF60GVB-09
G Caja de gaveta derecho 00WF60GVB-10
Fecha: 2021-03-25
Rev. 0001-A
Impreso en Vietnam
F
G
E
D
CAA BB
DD EECC
