2 Waschtischarmatur WimTec SKY
DE
SKY
Gratulation zum Kauf Ihrer Waschtischarmatur WimTec SKY.
Damit Sie jahrelang Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
Diese Anleitung ist gültig für folgende Produkte:
WimTec SKY Waschtischarmatur
HDK 6 V Art.Nr. 104 448
HDM 6 V Art.Nr. 104 424
HDK 230 V Art.Nr. 104 431
HDM 230 V Art.Nr. 104 417
Lieferumfang:
Armaturengehäuse mit Elektronikmodul, 230 V Netzteil oder 6 V
Batterie, Magnetventil, Anschlussschläuche, Schmutzsiebaufsätze
für Eckventil, Befestigungsmaterial und Rückflussverhinderer bei
Mischwasserausführung.
Wichtige Installationshinweise:
Die Montage und Installation darf nur durch einen konzessionierten
Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E8001 sowie VDE 0100
Teil 701 erfolgen. Bei der Planung und Errichtung von Sanitäranla-
gen sind die entsprechenden örtlichen, nationalen und internatio-
nalen Normen und Vorschriften zu beachten! Netzteil 230 V / 12 V
nicht in Schutzbereichen anbringen.
Allgemeine Hinweise
Es gelten die „Allgemeinen
Installationsbedingungen“
unter www.wimtec.com.
!

Waschtischarmatur WimTec SKY 3
DE
SKY
Inhalt
Seite
Technische Daten .......................................................................4
Abmessungen ............................................................................4
Funktionseinstellung .................................................................5
Montage .................................................................................... 6
Funktionseinstellung .................................................................8
Spülprogramm ........................................................................... 8
Reinigungsstopp ........................................................................ 9
Dauerlauf ................................................................................. 10
Intelligente Freispül-Automatik .............................................. 11
Freispül-Interval ....................................................................... 12
Nachlaufzeit ............................................................................. 12
Ersatzteile ................................................................................13

4 Waschtischarmatur WimTec SKY
DE
SKY
WimTec SKY - 6 V:
Batterie: 6 V Lithium CR-P2
Batterielebensdauer: ca. 100.000 Spülungen (max. 1,5 Jahre)
Weitere technische Daten:
Magnetventil: Kartusche 6 V
Ansprechbereich: automatisch
Spülstoppzeit: 30 s - 10 min einstellbar
Intelligente
Freispül-Automatik: aktivierbar, Spülintervall: nach 3 h oder 24 h Nichtbenutzung
Spüldauer: 10 s
Dauerlauf: aktivierbar, für die Dauer der Spülstoppzeit
Reinigungsstopp: aktivierbar, für 3 min
Fließdruck: 0,15 - 0,6 MPa (1,5 - 6 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)
Durchflussmenge HD: ca. 6 l/min (druckunabhängig)
Wasseranschluss: G 3/8” IG
Anschlussschläuche: zugelassen nach DVGW W 270 und DVGW W 543
Nicht verwenden mit: Eckventil-Thermostat, UT-Mischer, UT-Speicher, Durchlauferhitzer

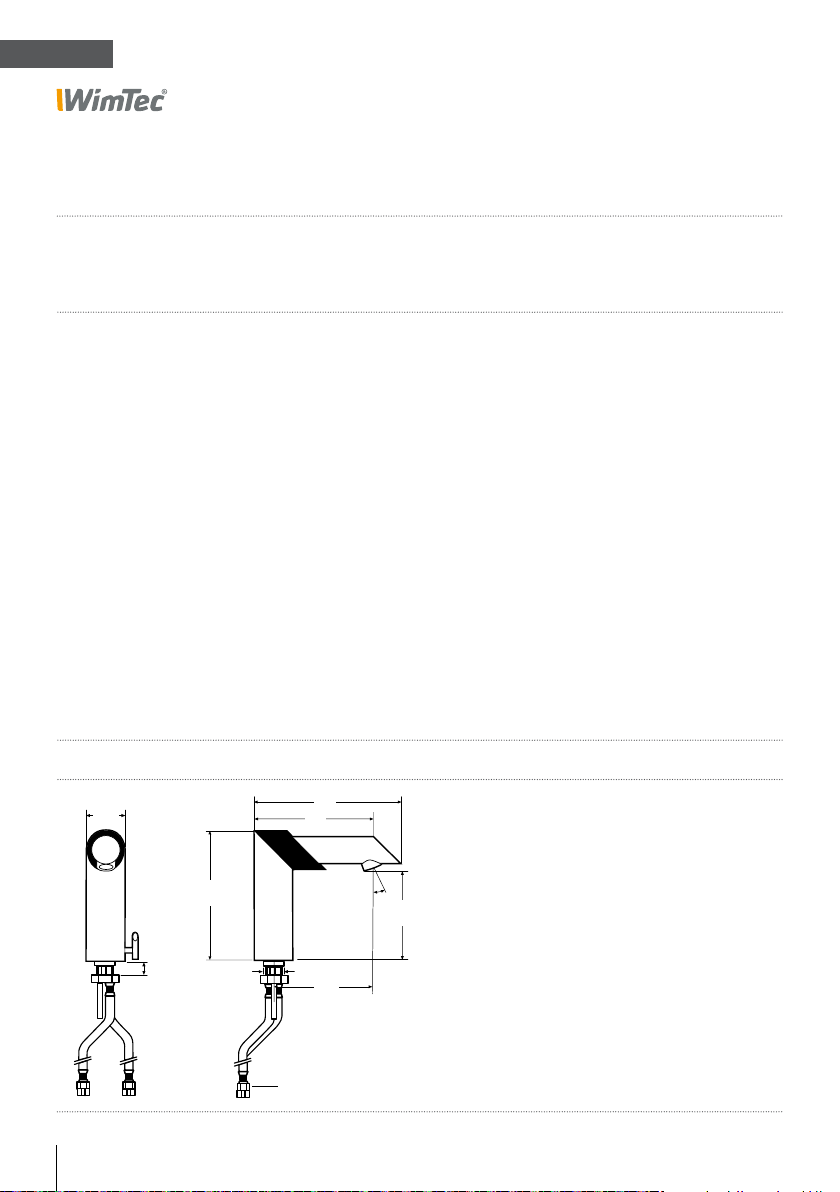

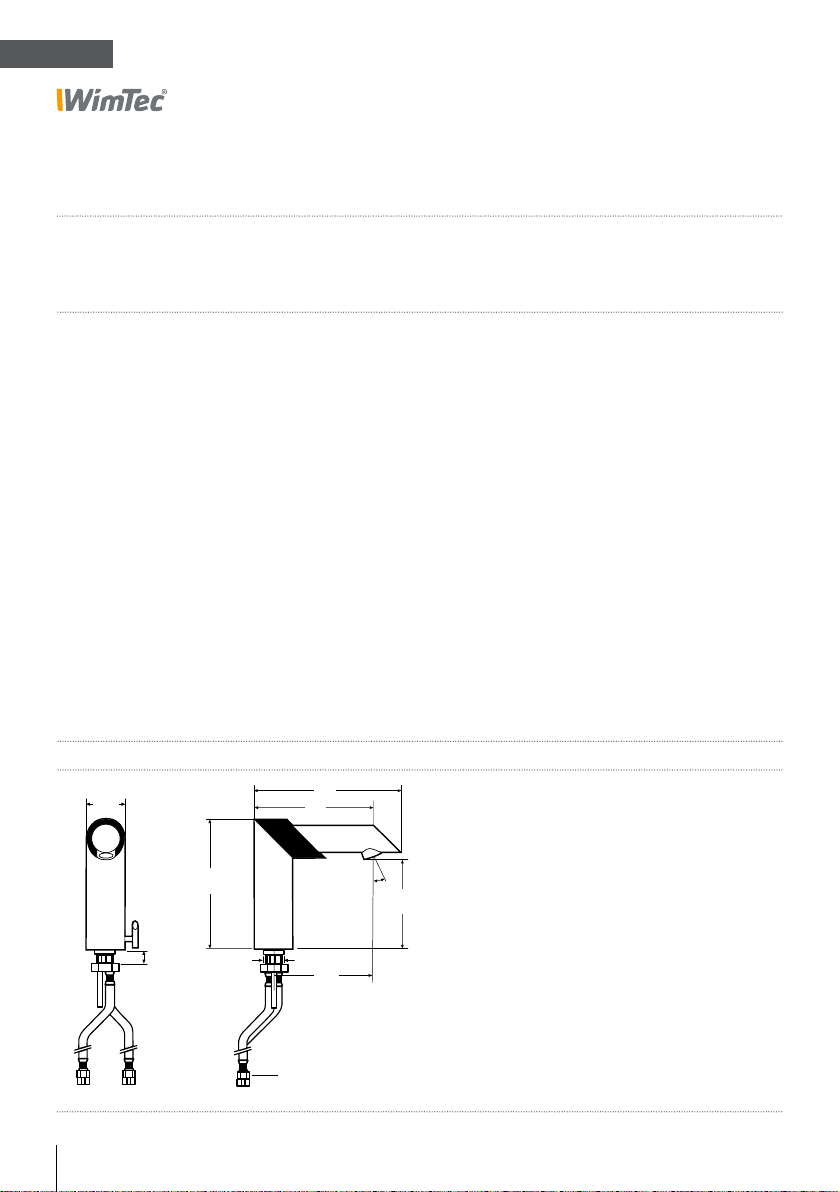

Abmessungen in mm
Technische Daten
WimTec SKY - 230 V:
Betriebsspannung: 230 V 50 Hz
Leistungsaufnahme: ca. 0,2 W
Rückflussverhinderer mit Vorfilter
Ø 49
Ø 33
20°
max. 45
165
112
184
148
130

Waschtischarmatur WimTec SKY 5
DE
SKY
s
30 600
ON
OFF
123456

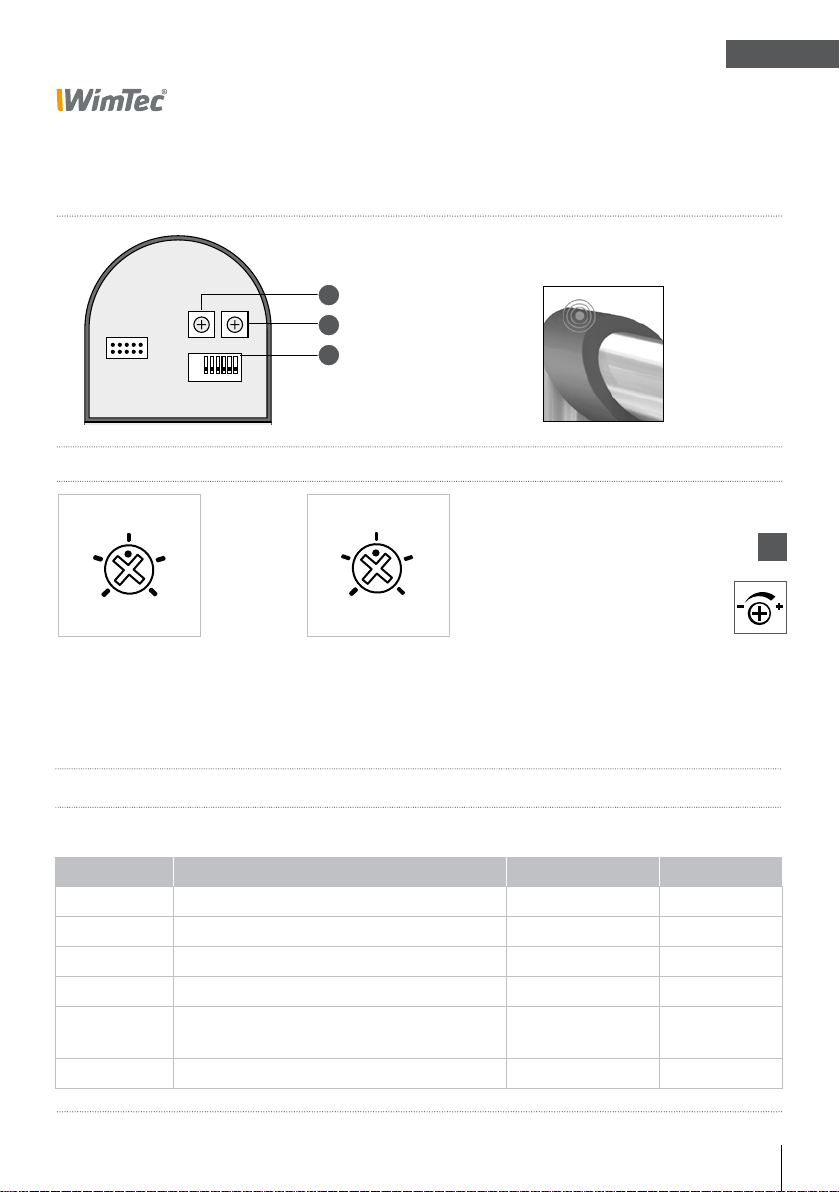

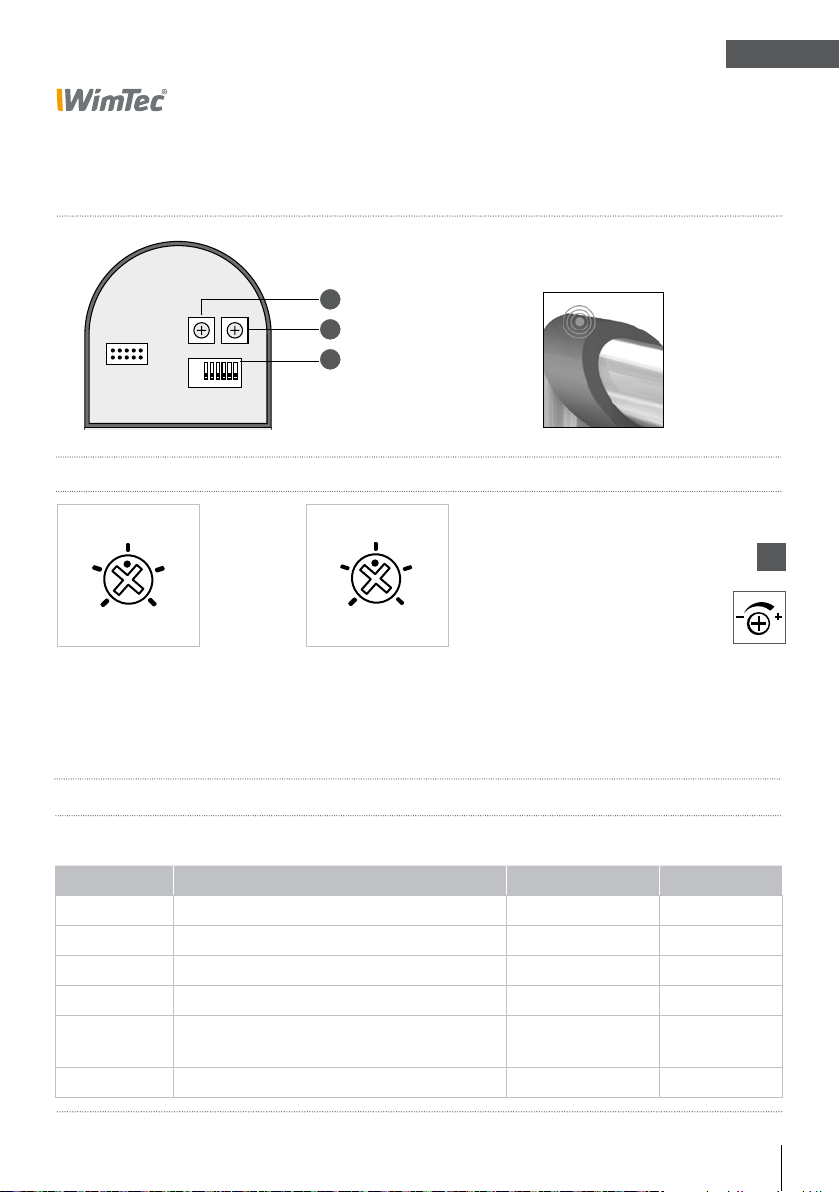

Funktionseinstellung
Position des
Sensorrings
Funktionsaktivierung – Dip-Schalter 1 - 6:
Dip-Schalter Funktion Werkseinstellung Beschreibung
1Spülprogramm ON Seite 8
2Reinigungsstopp OFF Seite 8
3Dauerlauf OFF Seite 9
4Intelligente Freispül-Automatik OFF Seite 10
5Intervall Freispül-Automatik
(ON=3 h, OFF = 24 h)OFF Seite 11
6Nachlaufzeit (ON = 5 s, OFF = 3 s)OFF Seite 11
3. Dip-Schalter:
Einstellregler
1. Empfindlichkeits-Regler
regelt die Ausschaltemp-
findlichkeit der Armatur.
2. Zeit-Regler
für die Spülstoppzeit,
1 min voreingestellt
(30 s - 10 min einstellbar).
Generell gilt für alle Regler:
Gegen den Uhrzeigersinn
zum Reduzieren.
Im Uhrzeigersinn zum Erhöhen.
!
1 Empfindlichkeitsregler
2 Zeit-Regler
3 DIP-Schalter

6 Waschtischarmatur WimTec SKY
DE
SKY

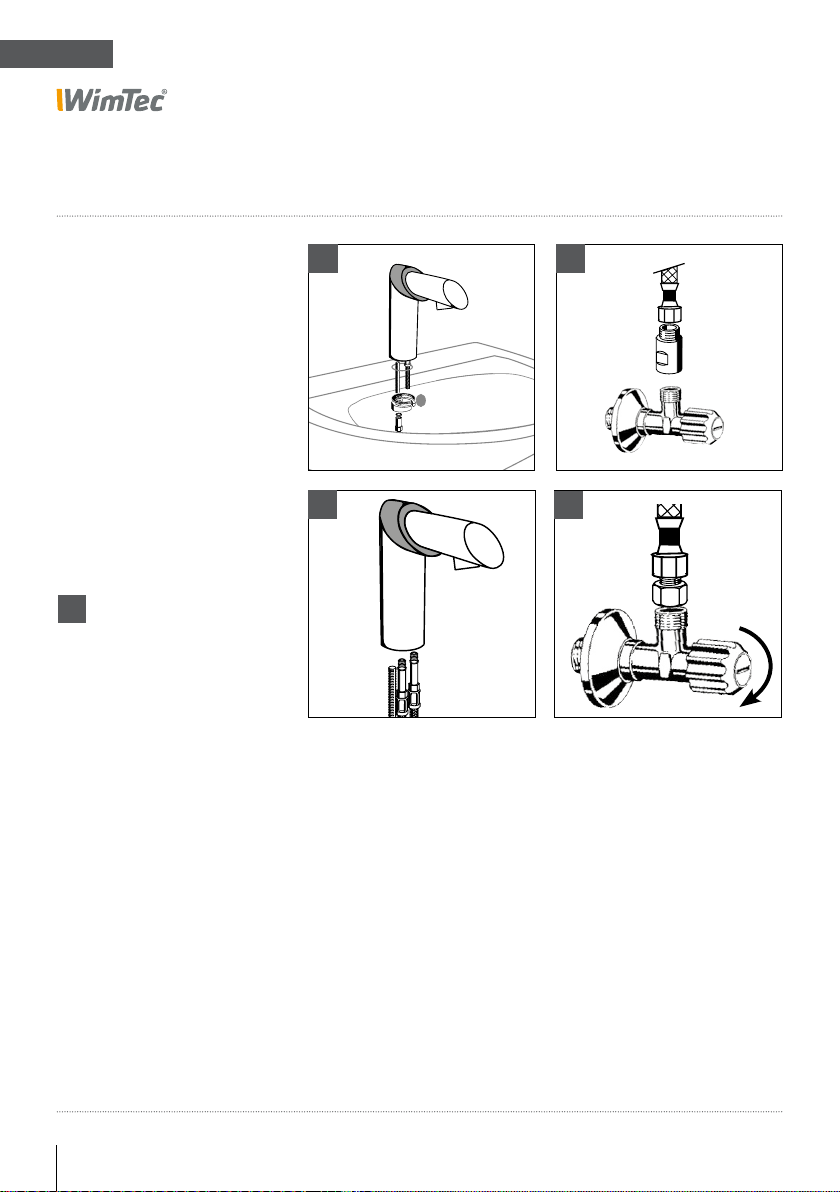

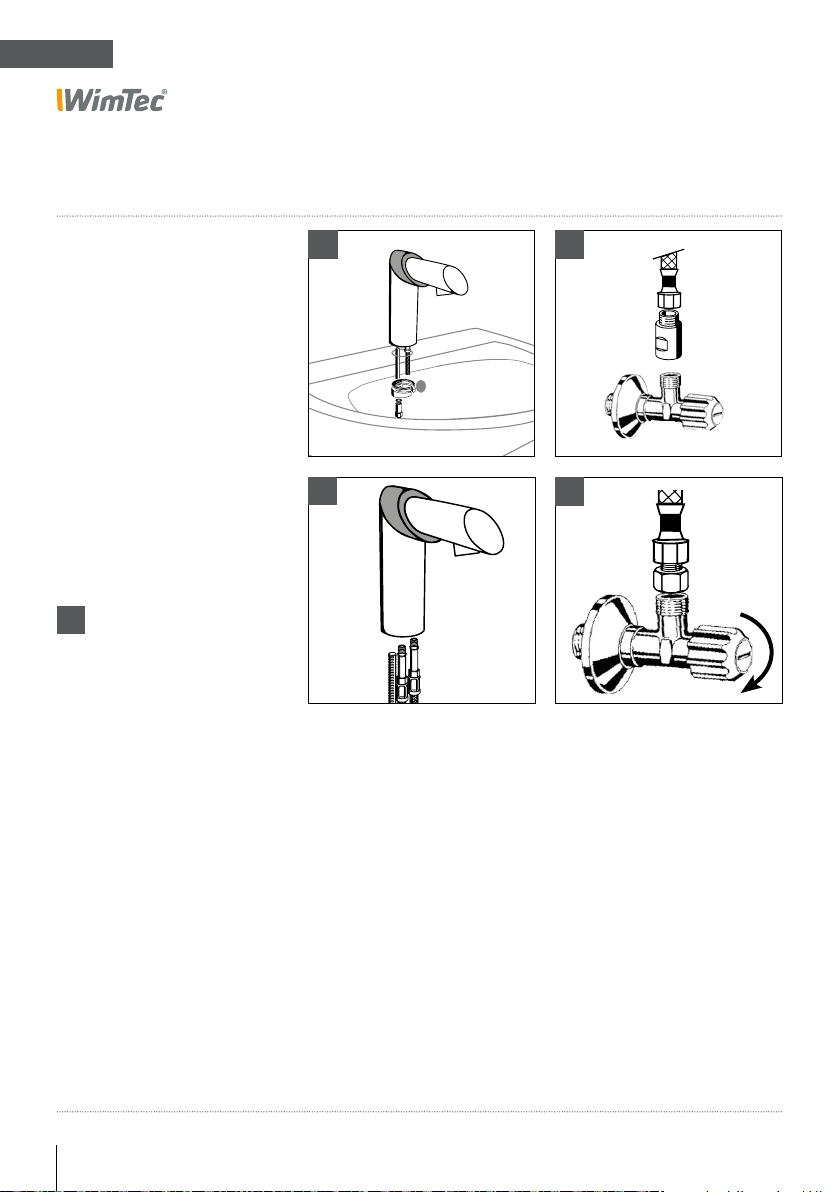

Montage
1. Armatur auf Waschtisch befestigen.
Nicht verwenden mit: Eckventil-Thermostat, UT-Mischer,
UT-Speicher und Durchlauferhitzer
2. Bei Mischwasserausführung Rückflussverhinderer mit
Vorfilter bzw. generell Eckventil mit Vorfilter verwenden.
3. Achtung! Schläuche am Armaturenkörper nicht nachziehen.
4. Bei Batterievariante: Vor dem Batterieeinlegen bzw.
-wechsel Eckventile abdrehen.
1 2
34
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!

Waschtischarmatur WimTec SKY 7
DE
SKY
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
Montage
5. a) Batterievariante: Armaturenoberteil abnehmen und
Batterie einsetzen, Armaturenoberteil aufsetzen und
befestigen, Eckventile öffnen.
5. b) Netzvariante: Steckverbindung zwischen Armatur und
Netzteil herstellen.
3. Automatischer Reichweitenabgleich. Die Armatur
(inkl. Eckventile und Anschlussschläuche) für 15 s
nicht berühren.
4. Die Waschtischarmatur WimTec SKY ist jetzt betriebsbereit.
5a
6
5b
7

8 Waschtischarmatur WimTec SKY
DE
SKY
Einstellung der Funktionen
Stellung „ON“: Aktiviert das Automatik-Programm (voreingestellt).
Stellung „OFF“: Aktiviert das Manuell-Programm.

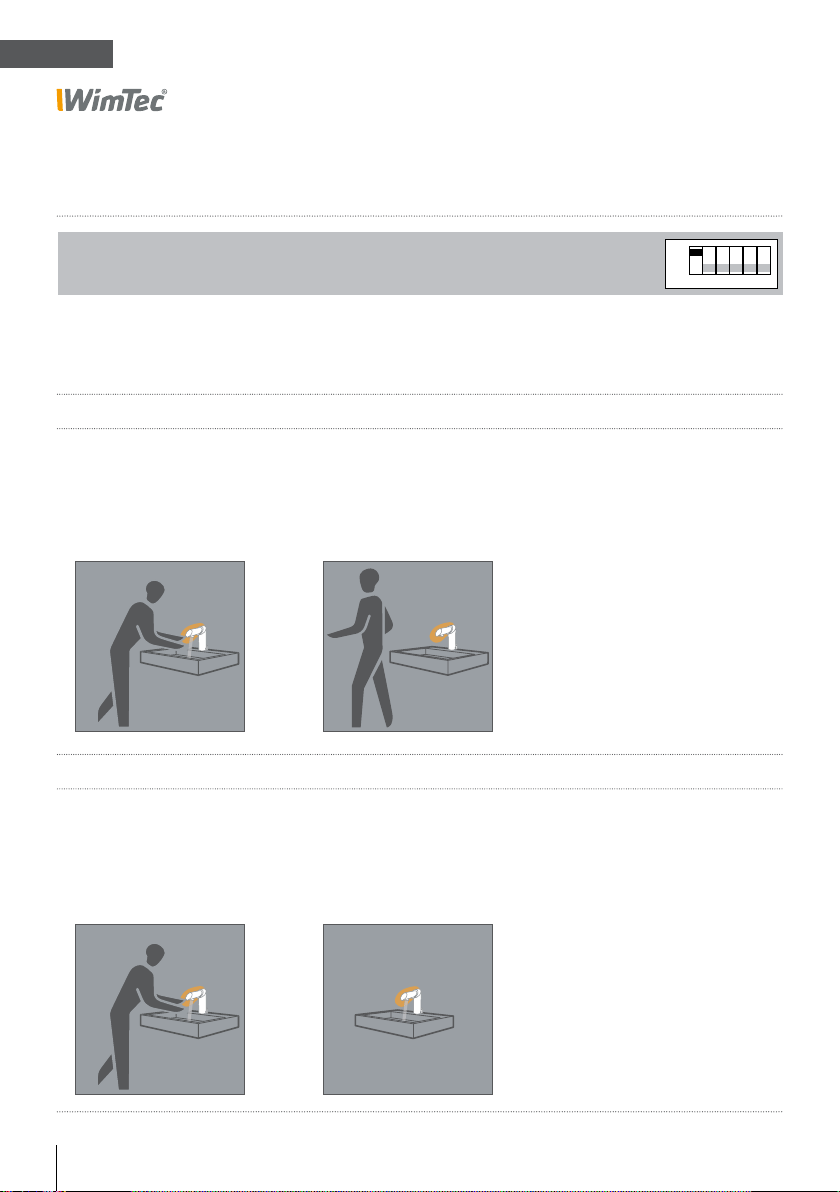

Spülprogramm:
DIP Schalter 1
Wasserfluss startet
Sobald der Benutzer über
den Ansprechbereich rund
um den Armaturenauslauf
erfasst wird.
Wasserfluss stoppt
Wenn der Benutzer den
Ansprechbereich wieder
verlässt oder nach Ablauf der
eingestellten Spülstoppzeit.
Wasserfluss startet
Sobald der Benutzer den
Armaturenauslauf berührt
Wasserfluss stoppt
Nach Ablauf der einge-
stellten Spülstoppzeit
(1 min voreingestellt,
Zeit-Regler s. S. 4)
ON
OFF
23 4 5 6 1
Funktionsbeschreibung Automatik-Programm (DIP 1 = ON):
Funktionsbeschreibung Manuell-Programm (DIP 1 = OFF):
30 s - 10 min

Waschtischarmatur WimTec SKY 9
DE
SKY
Einstellung der Funktionen
Dient zum Deaktivieren der Armatur zur Reinigung.
Stellung „ON“: Reinigungsstopp-Funktion aktiviert.
Stellung „OFF“: Reinigungsstopp-Funktion deaktiviert (voreingestellt).

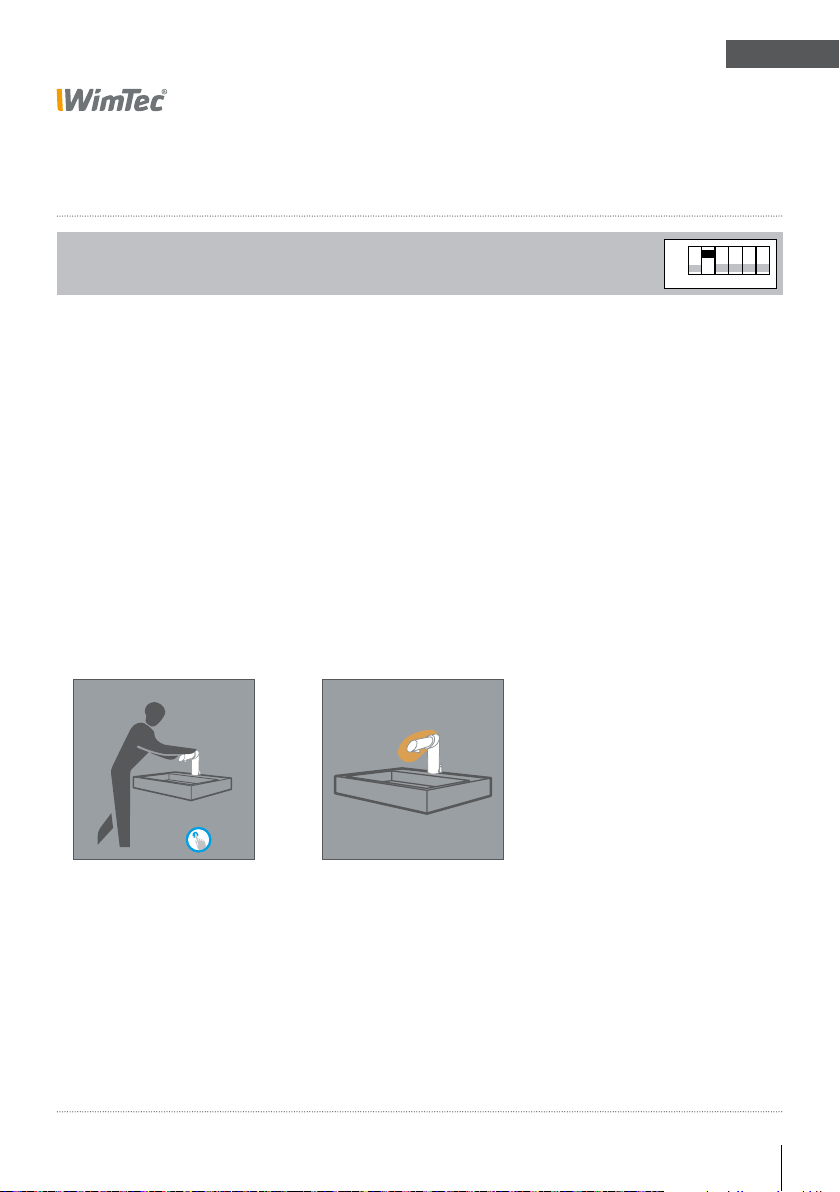

Reinigungsstopp:
DIP Schalter 2
ON
OFF
23 4 5 6 1
Reinigungsstopp aktivieren
Armatur vor dem Auslösen
am Auslauf berühren und
gleichzeitig 5x auf den
Sensorring tippen. Danach
stoppt der Wasserfluss und
die Armatur befindet sich im
Reinigungsstopp-Modus.
Reinigungsstopp deaktivieren
Die Armatur geht 3 min nach
Verlassen des Ansprechbe-
reichs automatisch wieder in
den Normalbetrieb über.
5 x
um 07:00 Uhr

10 Waschtischarmatur WimTec SKY
DE
SKY
Einstellung der Funktionen
Zum Füllen des Beckens oder eines Behälters kann der Dauerlauf aktiviert werden.
Stellung „ON“: Dauerlauf-Funktion aktiviert.
Stellung „OFF“: Dauerlauf-Funktion deaktiviert (voreingestellt).
Dauerlauf:
DIP Schalter 3
ON
OFF
23 4 5 6 1
Dauerlauf aktivieren
Heranführen der Hand an den
Ansprechbereich. Nach dem
Start des Wasserflusses für 3 s
den Sensorring berühren.
Dauerlauf deaktivieren
Automatisch nach Ablauf der
am Zeit-Regler eingestellten
Spülstoppzeit.
Zum vorzeitigen Beenden des
Dauerlaufs gehen Sie wie bei
„Dauerlauf aktivieren“ vor.
3 s
um 07:00 Uhr

Waschtischarmatur WimTec SKY 11
DE
SKY
Einstellung der Funktionen
Intelligente Freispül-Automatik:
DIP Schalter 4
ON
OFF
23 4 5 6 1
Dient zum Freispülen der Wasserzuleitungen, um Stagnationswasser
bei längerer Nichtbenutzung zu vermeiden
Stellung „ON“: Intelligente Freispül-Automatik aktiviert.
Stellung „OFF“: Intelligente Freispül-Automatik deaktiviert (voreingestellt).
Zeitintervall
Einstellbar am DIP Schalter 5
für 3 bzw. 24 h.
Intelligente
Freispül-Automatik
Wird die Armatur für die ein-
gestellte Zeit nicht benützt,
wird eine Stagnationsfreispü-
lung für 10 s ausgelöst.
3 od 24 h 10 s
um 07:00 Uhr
um 07:00 Uhr
um 07:00 Uhr

12 Waschtischarmatur WimTec SKY
DE
SKY
Einstellung der Funktionen
Es kann zwischen 2 vordefinierten Nachlaufzeiten (3 s bzw. 5 s) gewählt werden.
Stellung „ON“: Nachlaufzeit beträgt 5 s.
Stellung „OFF“: Nachlaufzeit beträgt 3 s (voreingestellt).
Nachlaufzeit:
DIP Schalter 6
ON
OFF
23 4 5 6 1
Es kann zwischen 2 vordefinierten Intervallen (3 h bzw. 24 h) gewählt werden.
Stellung „ON“: Intervall der Freispül-Automatik beträgt 3 h.
Stellung „OFF“: Intervall der Freispül-Automatik beträgt 24 h (voreingestellt).
Intervall Freispül-Automatik:
DIP Schalter 5
ON
OFF
23 4 5 6 1

Waschtischarmatur WimTec SKY 13
DE
SKY
Ersatzteile
1
2
3
11 7
9
8
Nr. Bezeichnung Art.Nr.:
1 Auslauf
mit Elektronikmodul 230 V 106 251
mit Elektronikmodul 6 V 106 244
2 Magnetventil 6 V 231 205
3 Armaturenunterteil inkl.
Anschlussschläuche
Mischwasser 104 745
Kaltwasser 104 752
4 Mischergriff 107 111
5 Mischerwelle 107 098
6 Rückflussverhinderer 230 314
7 Befestigungsset 105 131
8 Strahlregler 105 155
9 Serviceschlüssel für Strahlregler 109 276
10 Netzteil 230 V 101 065
11 Lithium-Batterie 6 V 230 741
10
4
5
6

14 Washbasin fitting WimTec SKY
EN
SKY
Congratulations on purchasing the WimTec SKY fitting.
In order to ensure that you will be able to enjoy this high-quality
product for many years, please take note of the following cleaning
and maintenance recommendations:
Use mild cleaning agents containing soap
Do not use abrasive, scrubbing, sealing or acidic
cleaning agents or disinfectants
Clean the fitting with a soft sponge or cloth only
Do not use steam cleaners
This manual is valid for the following products
WimTec SKY washbasin fitting
6 V without mixer Art.No. 104 448
6 V with mixer Art.No. 104 424
230 V without mixer Art.No. 104 431
230 V with mixer Art.No. 104 417
Delivery scope
Tap housing with electronic module, 230 V power unit or 9 V battery,
magnetic valve, connnection hoses, dirt-filter attachment for corner
valve, mounting material and reflux preventers at variant with mixer.
Important installation notes:
Mounting and installation may only be performed by a qualified
service provider in accordance with DIN 1988, ÖVE/ÖNORM E8001
and VDE 0100 Part 701. When planning and installing sanitary
facilities, all relevant local, national and inter-national standards
and provisions must be observed! Provide for 230 V / 12 V power
unit outside of the protected zone.
General notes
The “General installation
terms and conditions”
provided at
www.wimtec.com apply.
!

Washbasin fitting WimTec SKY 15
EN
SKY
Contents
Page
Specifications ........................................................................... 16
Dimensions ..............................................................................16
Function configuration .............................................................17
Assembly .................................................................................18
Function description ................................................................ 20
Flushing mode ......................................................................... 20
Cleaning stop ........................................................................... 21
Continuous flow ....................................................................... 22
Intellignet automatic flushing ................................................ 23
Flushing interval ...................................................................... 24
Follow-up time ........................................................................ 24
Replacement parts ................................................................... 25

16 Washbasin fitting WimTec SKY
EN
SKY
WimTec SKY - 6 V:
Battery: 6 V Lithium CR-P2
Battery life: approx. 100.000 flushings (max. 1,5 y.)
Further technical specifications:
Magnetic valve: cartridge 6 V
Active range: automatic
Flushing stop: adjustable from 30 s - 10 min
Intelligent
stagnation rinse: activatable, flushing intervall: after 3 h to 24 h of non-usage
flushing time: 10 s
Continuous flow: activatable, for the flushing stop time
Cleaning stopp: activatable, for 3 min
Flow rate: 0,15 - 0,6 MPa (1,5 - 6 bar)
Static pressure: max. 0,8 MPa (8 bar)
Water temperature: max. 70 °C (max. 80 °C for max. 10 min)
Flow rate high pressure: 6 l/min (independent of pressure)
Water connection: G 3/8” IT
Connection hoses: approved by DVGW W 270 and DVGW W 543
Not suitable with: Corner valve thermostat, UC-mixer, UC-tank, boiler
Dimensions in mm
Specifications
WimTec SKY - 230 V:
Operating voltage: 230 V 50 Hz
Power consumption: approx 0,2 W
Reflux preventer with pre-filter
Ø 49
Ø 33
20°
max. 45
165
112
184
148
130

Washbasin fitting WimTec SKY 17
EN
SKY
ON
OFF
123456
Configuring the functions
1 Time control
2 Sensitivity control
3 DIP switches
Position of the
sensor ring
3. DIP switches:
s
30 600
Function activation – DIP switch 1 - 6:
DIP switch Function Default setting Description
1Flushing mode ON Page 20
2Cleaning stop OFF Page 21
3Continuous flow OFF Page 22
4Intelligent automatic flushing OFF Page 23
5Automatic flushing interval
(ON =3 h, OFF = 24 h)OFF Page 24
6Follow-up time (ON = 5 s, OFF = 3 s)OFF Page 24
Setting controls:
1. Sensivity control
regulates the shut-off
sensitivity of the fitting.
2. Time control
for flushing stop time, default
setting 1 min (setting range
30 s to 10 min).
Rule applies to all controls:
Move counterclockwise to decrea-
se the setting. Move clockwise to
increase the setting.
!

18 Washbasin fitting WimTec SKY
EN
SKY
Assembly
1. Fasten the fitting to the washbasin.
Not applicable with corner valve thermostat, UC-mixer,
UC-tank or boiler.
2. For premixed water model: Use reflux preventers with
pre-filter or corner valve with prefilter.
3. Attention! Don’t re-tighten the hoses on the body of the
fitting.
4. Battery version: Before battery inserting or changing
turn off corner valve.
1 2
34
ATTENTION!
Perform the following steps
in the order indicated!
!

Washbasin fitting WimTec SKY 19
EN
SKY
ATTENTION!
Perform the following steps
in the order indicated!
!
Assembly
5. a) Battery version: Place the battery into the battery
module and connect the battery to the fitting – open the
water valve.
5. b) Wall outlet version: Connect the power supply to
the fitting – open the water valve.
6. Automatic range adjustment. Do not touch the fitting
(incl. water valve and mounting houses) for 15 s.
7. The fitting is now ready for operation.
5a
6
5b
7

20 Waschtischarmatur WimTec SKY
DE
SKY
Configuring the functions
‘ON’ position: Automatic mode activated (default setting).
‘OFF’ position: Manual mode activated.
Flushing modes:
DIP switch 1
Water flow starts
As soon as the user is
recognized within the
active area around the
water outlet.
Water flow stops
After leaving the active
area or after flush stop
time elapsed.
Water flow starts
As soon as the user
touches the water outlet.
Water flow stops
After flush stop time
elapsed (1 min preset,
see page 16).
ON
OFF
23 4 5 6 1
Description automatic mode (DIP 1 = ON):
Description manual mode (DIP 1 = OFF):
30 s - 10 min
